LED显示屏中常接触到的专业术语解释

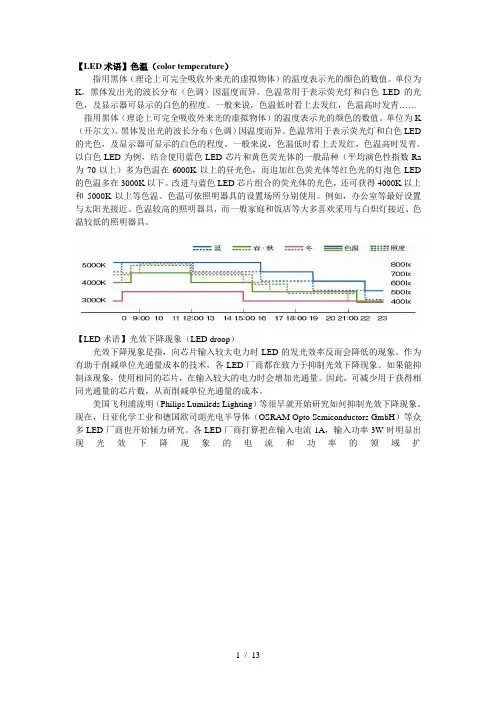

LED各种专业术语解释
【LED术语】色温（color temperature）指用黑体（理论上可完全吸收外来光的虚拟物体）的温度表示光的颜色的数值。
单位为K。
黑体发出光的波长分布（色调）因温度而异。
色温常用于表示荧光灯和白色LED的光色，及显示器可显示的白色的程度。
一般来说，色温低时看上去发红，色温高时发青…… 指用黑体（理论上可完全吸收外来光的虚拟物体）的温度表示光的颜色的数值。
单位为K （开尔文）。
黑体发出光的波长分布（色调）因温度而异。
色温常用于表示荧光灯和白色LED 的光色，及显示器可显示的白色的程度。
一般来说，色温低时看上去发红，色温高时发青。
以白色LED为例，结合使用蓝色LED芯片和黄色荧光体的一般品种（平均演色性指数Ra 为70以上）多为色温在6000K以上的昼光色，而追加红色荧光体等红色光的灯泡色LED 的色温多在3000K以下。
改进与蓝色LED芯片组合的荧光体的光色，还可获得4000K以上和5000K以上等色温。
色温可依照明器具的设置场所分别使用。
例如，办公室等最好设置与太阳光接近、色温较高的照明器具，而一般家庭和饭店等大多喜欢采用与白炽灯接近、色温较低的照明器具。
【LED术语】光效下降现象（LED droop）光效下降现象是指，向芯片输入较大电力时LED的发光效率反而会降低的现象。
作为有助于削减单位光通量成本的技术，各LED厂商都在致力于抑制光效下降现象。
如果能抑制该现象，使用相同的芯片，在输入较大的电力时会增加光通量。
因此，可减少用于获得相同光通量的芯片数，从而削减单位光通量的成本。
美国飞利浦流明（Philips Lumileds Lighting）等很早就开始研究如何抑制光效下降现象。
现在，日亚化学工业和德国欧司朗光电半导体（OSRAM Opto Semiconductors GmbH）等众多LED厂商也开始倾力研究。
各LED厂商打算把在输入电流1A，输入功率3W时明显出现光效下降现象的电流和功率的领域扩【LED术语】照明综合效率（lamp and auxiliary efficacy）照明的全光通量与器具整体耗电量的比值。
LED电子显示屏术语解释
C、光亮度：luminous， 符号为L光源在给定方向上很小的立体夹角上的发光强度与垂直于给定方向的平面上的正投影面积的比值。单位为坎特拉每平方米(cd/m2)
D、光效：单位 流明/每瓦 Lm/w，说明 电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示.。
点间距P
任意相邻的两个像素的物理中心的间距，另一种叫法把此间距当成像素的发光直径φ；点间距越小，在近距离观赏时显示屏的图片细腻程度越好；点间距越大时，最佳观测距离增大，LED的发光强度也需适当增高。
色温
光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温,单位：开尔文[K]。色温光色的气氛效果 >5000K 清凉(带蓝的白色) 冷的气氛 3300-5000K 中间(白)爽快的气氛 <3300K温暖(带红的白色)稳重的气氛
虚拟像素技术（又称LED复用技术或像素分解技术）
恒流驱动技术
当LED用恒压驱动时，由于LED的PN节非线性特征，其通过的电流大小对所施电压极其敏感，同时各LED的具体参数又因工艺因素产生差异，还有显示屏工作时各点的温度差异，都会导致各LED发光强度不一，影响到显示屏的匀色特性，甚至会导致部分LED工作在非正常工作范 围内而引起过早老化和损坏。而当采用恒流驱动技术时，只要把恒电流确定在LED的额定工作范围内（其I/V特性接近直线），就可以使LED的发光强度基本不会受到工作电压、工作温度和自身参数的影响，从而确保LED显示屏亮度和色度的均匀性。中高端的LED全彩显示屏都应采用恒流驱动技术。
分辨率
指显示终端在水平和垂直方向上对画面的处理和显示能力，通常用水平方向的有效像素数和垂直方向的有效像素数的乘积，即有 效像素总数来表示。
LED显示屏常用术语理解
LED显示屏常用术语理解一、“OE极性”和“数据极性”1，LED屏在显示时，要显示的内容以串行队列的方式通过排线传输到屏上的驱动芯片中。
不同的芯片，对数据的形式要求不同。
有些芯片，当传输的数据是高电平时显示屏点亮（这种就叫高有效），而有些在低电平下点亮（这种就叫低有效），于是出现了“极性”。
2，“OE”也称“使能”，用来控制显示屏上所有灯是否亮。
3，数据极性用来控制一个一个的灯是否点亮。
4、扫描方式，是指在一定的显示区域内，同时点亮的行数与整个区域行数的比例室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。
LED显示屏的驱动方式有静态扫描(1/1扫)和动态扫描(1/2 扫，1/4扫，1/8扫，1/16扫等)两种,功率放大器件一般用HC245，驱动器件一般用国HC595，台湾MBI5026，日本东芝TB62726，扫描方式一般有1/2 扫，1/4扫，1/8扫，1/16扫等二、LED屏幕接口目前我们常用的一般有HUP08，HUP12，HUP75等08口定义如下:2 4 6 8 10 12 14 16A B C D G1 G2 L CLK1 3 5 7 9 11 13 15N N N OE R1 R2 N N1——16表示接口引脚，字母表示接口信号12口定义如下:2 4 6 8 10 12 14 16A B C CLK L R G D1 3 5 7 9 11 13 15OE N N N N N N N1——16表示接口引脚，字母表示接口信号75口定义如下：2 4 6 8 10 12 14 16G1 N G2 N B D L N1 3 5 7 9 11 13 15R1 B1 R2 B2 A C CLK OE1——16表示接口引脚，字母表示接口信号还有很多其他接口就不一一列举……说明:N=地(GND),L=锁存(LAT或ST),CLK=时钟(Clk),OE=使能(OE), R=红色数据,G=绿色数据,A,B,C,D=行信号.08一般是16分之一扫描12一般是4分之一扫描的。
LED显示屏常用专业术语
LED显示屏常用专业术语1 ：什么是LED？LED是发光二极管的英文缩写（Light emitting diode）,显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同；3：什么是像素距(点间距) ？由一个像素点中心到另一个像素点中心的距离；4：什么是LED显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×7”、“5×8”等，通过特定的电路及结构能组装成模组；5: 什么是DIP?DIP是Double In-line Package 的缩写，双列直插式组装；6: 什么是SMT?什么是SMD?SMT就是表面组装技术（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺；SMD是表面组装器件（Surface mounted device 的缩写）；7: 什么是LED显示模组？由电路及安装结构确定的、具有显示功能、能通过简单拼装实现显示屏功能的基本单元；8：什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕；9：什么是插灯模组？优点和缺点是什么？是指DIP封装的灯将灯脚穿过PCB板，通过焊接将锡灌满在灯孔内，由这种工艺做成的模组就是插灯模组；优点是视角大，亮度高，散热好；缺点是像素密度小；10：什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板，由这种工艺做成的模组叫做表贴模组；优点是：视角大,显示图象柔和，像素密度大，适合室内观看；缺点是亮度不够高，灯管自身散热不够好；11：什么是亚表贴模组？优点和缺点是什么？亚表贴是介于DIP和SMT之间的一种产品，其LED灯的封装表面和SMT一样，但是它的正负级引脚和DIP 的一样，生产时也是穿过PCB来焊接的，其优点是：亮度高，显示效果好，缺点是：工艺复杂，维修困难；12：什么是3合1？其优点和缺点是什么？是指将R、G、B三种不同颜色的LED晶片封装在同一个胶体内；优点是：生产简单，显示效果好，缺点是：分光分色难，成本高；13：什么是3并1？其优点和缺点是什么？3并1是由我们公司在同行业内首先创新并开始使用的，是指将R、G、B三种独立封装的SMT灯按照一定的间距垂直并列在一起，这样不但具有3合1所有的各个优点，还能解决3合1的各种缺点；14：什么是双基色，伪彩、全彩显示屏？通过不同颜色的发光二极管能够组成不同的显示屏，双基色是由红、绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成、全彩是由红色、纯绿、纯蓝三种不同颜色组成；15：什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/m2，简单说就是一平方米显示屏发出的光强度；16：什么是亮度等级？整屏亮度在最低到最高亮度之间的手动或自动调节的级数；17：什么是灰度等级？在同一亮度等级下，显示屏从最暗到最亮之间的技术处理级数；18：什么是最大亮度？在一定的环境照度下，LED显示屏个基色在最大亮度和最大灰度等级时；19：什么是PCB？PCB是（Printed Circuit Board的缩写）印刷电路板；20：什么是BOM?BOM是（Bill of material的缩写）物料清单；21：什么是白平衡？什么是白平衡调节？我们所说的白平衡，就是指白色的平衡，即R、G、B三种颜色的亮度3：6：1比例的平衡；R、G、B三种颜色的亮度比例及白色坐标的调节，称为白平衡调节；22：什么是对比度？在一定的环境照度下，LED显示屏最大亮度和背景亮度的比值；23：什么是色温？光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。
led显示屏行业术语
led显示屏行业术语1.LED：LED是发光二极管，英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的LED特指能发出可见波段的LED2.像素：是LED显示屏的最小成像单位。
俗称“点”或“像素点”。
即LED显示屏上起码的发光单位，单色的就是指一个发光二极管，全彩的就是1R1G1B或2R1G1B即为一个像素点。
3.像素距（点间距）：相邻两个像素点之间的中间距离。
主如果取决于不雅看者的距离。
平日点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。
室外屏不雅看距离一般在30米内，采取不大年夜于P16（16mm）的模组。
点距越密，显示出来的字笔划越细腻，单位面积像素点越多，显示屏本钱越贵。
4. 显示速度：是指LED显示屏更新和转换画面的速度，平日常利用帧/秒来泄漏显示。
5. 通信距离：一般LED显示屏的旌旗灯号输入是微机或其它设备，显示屏离旌旗灯号输入设备都有一段距离，所以要求LED显示屏必须支撑远距离旌旗灯号的输入并还原，根基所有的LED显示屏都支撑10米以上的旌旗灯号输入。
6. 单色、双色、全彩：单色：每个像素点只有一种色彩，多半用红色，因为红色的发光效力较高，可以获得较高的亮度，也能够用绿色，还可所以混色，即一部分用红色，一部分用绿色，一部分用黄色。
双色：每个像素点有红绿两种基色，可以叠加出黄色，在有灰度节制的景遇下，经由过程红绿不合灰度的改变，可以组合出最多65535种灰度色彩。
全彩：也称三基色，每个像素点有红绿蓝三种基色，在有灰度节制的景遇下，经由过程红绿蓝不合灰度的改变，可以很好地还原天然界的色采，组合出16，777，216种色彩伪彩：是由红色、黄绿、蓝色三种不合色彩构成，而全彩是由红色、纯绿、纯蓝三种不合色彩构成。
7. 发亮光度：LED显示屏单位面积所发出的光强度，单位是CD/平米，简单的说就是一平米显示屏发出的光强度。
8. 亮度等级：整屏亮度在最底到最高亮度之间的手动或主动疗养的级数。
LED显示屏涉及的名词概念
LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或者“像素点”。
上图所示由2红2绿构成1个显示像素点2、显示模块：由若干个显示像素构成的，结构上独立的构成LED显示屏的最小单元。
·室内屏用的是8x8的显示模块，即每个显示模块有64个像素·室外屏使用的是单个的灯珠，通常由1-3个相同或者不一致颜色的灯珠构成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠构成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的构成LED显示屏的独立单元。
简单说就是为便于组装与显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
·室内屏单元板通常有64x32（64列32行、由32个模块构成）、64x16 （64列16行、由16个模块构成）等。
下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们能够看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板与显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们能够看到区别。
面板、后壳事实上是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或者磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面室外屏模组背面室外屏模组背面（显示板与驱动板为分离结构）（显示板与驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源构成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上操纵卡/操纵系统、电源与框架等就构成为LED显示屏。
LED电子显示屏涉及的名词概念
1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
上图所示由2红2绿组成1个显示像素点2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
· 室内屏用的是8x8的显示模块，即每个显示模块有64个像素· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16 （64列16行、由16个模块组成）等。
下图是一个64x16的单元板：室内屏单元板正面室内屏单元板背面· 室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。
面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。
模块的前面灌有显示屏专用的防水胶。
室外屏模块正面室外屏模组背面室外屏模组背面（显示板和驱动板为分离结构）（显示板和驱动板为整体结构）大型室外全彩屏所用箱体通常由若干个模组+机箱+风扇+电源组成4、LED显示屏屏体：将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。
LED行业专业术语中文
LED显示屏行业专业术语解释1.什么是LED？LED是发光二极管的英文缩写（LIGHT EMITTING DIODE），显示屏行业所说的“LED”特指能发出可见光波段的LED。
2.什么是像素？LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同。
3．什么是像素点间距？由一个像素点中心到另一个像素点中心的距离。
定义：LED 显示屏的俩俩像素间的中心距离称为像素间距，又叫点间距。
点间距越密，在单位面积内像素密度就越高，分辨率亦高，成本也高。
像素直径越小，点间距就越小。
4.什么是LED点阵显示模块？由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
典型有“8×8”、“5×8”等，通过特定的电路及结构能组装成模组。
5．什么是DIP？DIP是DOUBLE IN-LINE PACKAGE的缩写，双列直插式组装6.什么是SMT？什么是SMD？SMT就是表面组装技术（surface mounted technology的缩写）是目前电子组装行业里最流行的一种技术和工艺SMD是表面组装器件（surface mounted device的缩写）7．什么是LED显示模组？由电路及安装结构确定的、具有显示功能，能通过简单拼装实现显示屏功能的基本单元8. 什么是LED显示屏？通过一定的控制方式，由LED器件阵列组成的显示屏幕9. 什么是直插灯模组？优点和缺点是什么？指DIP封装的LED灯将灯脚穿过PCB板，通过焊接将锡灌满在PCB板孔内，由这种工艺作成的模组就是直插灯模组。
优点：视角大、亮度高、散热好、可用于室外缺点：像素密度小、生产工艺复杂10. 什么是表贴模组？优点和缺点是什么？表贴也叫做SMT，将SMT封装的灯通过焊接工艺焊接在PCB板的表面，灯脚不用穿过PCB板优点：视角大、显示图象柔和、像素密度大、适合室内观看缺点：亮度不够高、LED灯的自身散热不好11. 什么是亚表贴模组？优点和缺点是什么？（目前该种产品已经淘汰）亚表贴是介于SMT和DIP之间的一种产品，其LED灯的封装表面和SMT一样，但它的正负极引脚和DIP的一样，生产时也是穿过PCB板来焊接优点：亮度高、显示效果好缺点：工艺复杂、维修困难12. 什么是三合一？优缺点是什么？（市场上主流产品）将R、G、B三种不同颜色的LED晶片封装在同一个胶体内优点：生产工艺简单、显示效果好，缺点：分光分色难、成本高13. 什么是3拼1？（目前该种产品已经淘汰）指将R、G、B三种不同颜色的LED晶片独立封装14. 什么是伪彩、全彩显示屏？伪彩是有红色、绿色LED组成的显示屏，全彩是有红色、绿色、兰色LED组成显示屏15. 什么是发光亮度？LED显示屏单位面积所发出的光强度，单位是cd/㎡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当ＬED用恒压驱动时,由于LＥD的PＮ节非线性特征,其通过的电流大小对所施电压极其敏感，同时各LEＤ的具体参数又因工艺因素产生差异,还有显示屏工作时各点的温度差异,都会导致各ＬＥD发光强度不一,影响到显示屏的匀色特性,甚至会导致部分LED工作在非正常工作范围内而引起过早老化和损坏。而当采用恒流驱动技术时，只要把恒电流确定在LED的额定工作范围内（其I/V特性接近直线），就可以使ＬED的发光强度基本不会受到工作电压、工作温度和自身参数的影响,从而确保LEＤ显示屏亮度和色度的均匀性。中高端的ＬED全彩显示屏都应采用恒流驱动技术。
C、光亮度:luｍｉｎoｕs， 符号为L光源在给定方向上很小的立体夹角上的发光强度与垂直于给定方向的平面上的正投影面积的比值。单位为坎特拉每平方米(ｃｄ/m２)
D、光效：单位流明／每瓦Lm/w，说明电光源将电能转化为光的能力,以发出的光通量除以耗电量来表示.。
点间距Ｐ
任意相邻的两个像素的物理中心的间距，另一种叫法把此间距当成像素的发光直径φ；点间距越小,在近距离观赏时显示屏的图片细腻程度越好；点间距越大时,最佳观测距离增大，ＬED的发光强度也需适当增高。
灰度等级
无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LＥD的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻,色彩也越丰富，相应的显示控制系统也越复杂。一般256级灰度的图像，颜色过渡已十分柔和，而1６/３2/6４级灰度的彩色图像,颜色过渡界线十分明显。所以，彩色ＬED屏当前都要求做成25６/1638４级灰度的,这种灰度等级实现的颜色组合与颜色过度已远远超过人眼对彩色分辨能力。
LED
什么是LＥD和LED的发光原理
ＬED是lighｔemiｔting diodｅ的英文缩写，中文名:发光二极管.LＥD发光二极管是由元素谱中的Ⅲ-Ⅳ族化合物，如GａAｓ(砷化镓)、ＧａP(磷化镓)、ＧaAsP(磷砷化镓)等半导体制成的，其核心是PN结。因此它具有一般Ｐ-N结的I－N特性,即正向导通，反向截止、击穿特性。此外，在一定条件下,它还具有发光特性。在正向电压下，电子由Ｎ区注入P区,空穴由P区注入N区。进入对方区域的少数载流子(少子)一部分与多数载流子（多子)复合而发光。假设发光是在Ｐ区中发生的，那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近)捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大,发光效率越高。
LED的优势特长与在显示屏上的应用
LＥD的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。由于LED工作电压低（仅1.５-３Ｖ),能主动发光且有一定亮度，亮度又能用电压（或电流)调节,本身又耐冲击、抗振动、寿命长(1０万小时）,发光效率高,所以在大型的显示设备中,目前尚无其它的显示方式与LＥD显示方式匹敌。把红色和绿色的LＥD放在一起作为一个象素制作的显示屏叫双色屏色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。通常为了工程安装方便,把多个像数点在PCB电路板上做成８*1６/１6*16/１6*32/3２*３2的标准点阵形式,称之为显示模组：为了加强显示屏的结构强度，显示模组将安装于经加强强度的铁箱上面,该箱体还容纳有电源、控制系统、散热系统等装置,并具有防水、防尘、防雷、防震等功能；多个带显示模组和系统的铁箱即构成整个LED显示屏。
分辨率
指显示终端在水平和垂直方向上对画面的处理和显示能力，通常用水平方向的有效像素数和垂直方向的有效像素数的乘积,即有效像素总数来表示。
光学术语
A、光通量：lｕｍｉｎoｕs fluｘ符号为φ光源在单位时间内发出的光量,单位为流明(lumin),符号为ｌm;
B、发光强度：ｌuminous intenｓｉty符号为I光源在给定方向上很小的立体夹角内所包含的光通量dφ与这个立体角dQ的币值,单位为坎特拉（cd)１cd=１000ｍcd。
余像技术
在显示系统中，当显示的信息向某个方向以一定的速度滚动时，利用人眼视觉暂留的特点；在相邻的两个像素之间会产生一系列移动的、物理上不存在的虚拟像素,从而提高显示屏的分辨率。一般应用于文字条屏的显示。
非线性灰度校正技术
当灰度级别提高到较高层次后,人眼对低亮度极差极其敏感,而对高亮度级差不能清晰分辩,造成人眼对亮度的实际分辨能力与测量仪器的线性灰度等级有较大差异，这就需要对LED发光器件进行非线性视觉校正，压缩底亮度级差、扩大高亮度级差,使实际显示的灰度级差符合人眼的生理视觉。这种方法将增加运算的难度和系统复杂性，是一种先进的视频处理技术。
ቤተ መጻሕፍቲ ባይዱ色温
光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温，单位:开尔文[K］。色温光色的气氛效果>5００0K清凉（带蓝的白色)冷的气氛3300-5０0０K中间(白)爽快的气氛<３3０0K温暖(带红的白色)稳重的气氛
虚拟像素技术(又称ＬＥD复用技术或像素分解技术)
将一个像素拆分为若干个彼此独立的LED单元。每一LED单元以时分复用的方式再现若干个相邻像素的对应基色信息。以常用形式为2R＋1G＋1B的四像素型动态像素为例，将一个像素拆分为四个彼此独立的LＥD单元。每一LED单元以时分复用的方式再现四个相邻像素的对应基色信息,一般情况下，各LED相互之间为等间距均匀分布。优点(以四像素型动态像素技术为例）虚拟像素（物理上不存在，但实际上可实现的像素)密度提高到４倍；有效视觉像素密度最大可提高４倍。不足该技术由于采用了LED等间距均匀分布,因此组成每一个像素的LED之间的间距呈现最大离散状态。与LED集中分布方式相比,像素的混色性能稍差一点;在物理亮度相同的情况下,显示屏的视觉亮度较弱。由于对每一只ＬＥD采用了时分复用方式,循环扫描相邻四像素的信息,因此在显示单笔划的文字时会出现字迹不清现象。虚拟像素技术适用于观看距离大于显示屏物理像素间距P的2０４8倍。
