脚手架的分类
脚手架分类及图解
脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
扣件式钢管脚手架通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
构配件包括以下几个部分：1钢管脚手架钢管宜采用外径48mm、壁厚3.5mm的焊接钢管，也可采用外径51mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a）直角扣件；b）旋转扣件；c）对接扣件图7-2扣件形式3脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。
冲压钢脚手板是常用的一种脚手板一般用厚2mm的钢板压制而成，长度2~4m，宽度250mm，表面应有防滑措施。
木脚手板可采用厚度不小于50mm的杉木板或松木制作，长度3~4m，宽度200~250mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5底座底座形式有插式和外套式两种（图7-3），插式的外径D1比立杆径小2mm，外套式的径D2比立杆外径大2mm。
）插式底座；b）外套式底座图7-3扣件钢管架底座1—承插钢管；2—钢板底座碗扣式脚手架碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。
构配件碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。
脚手架分类
分类1、是否可移动：分为移动和固定两种；2、材料：分为木质、钢质和软梯；3、塔接形式和使用用途：①模板支架-用于支撑模板，采用脚手架材料搭设的架子②单排脚手架-简称单排架，即只有一排立杆，横向水平杆的一端搁置在墙体上的一种脚手架③双排脚手架-简称双排架，即由内外两排立杆和水平杆等构成的脚手架④装修脚手架-用于装修工程施工作业⑤结构脚手架-用于砌筑和结构工程施工作业⑥悬挑脚手架-应用于设备安装或检修悬挑作业4、施工性质：分为建筑脚手架和安装脚手架5、遮挡大小①敞开式：仅设有作业层栏杆和挡脚板，没有其它遮挡设施的脚手架。
是天津脚手架租赁的热门。
②全封闭：沿脚手架外侧全长和全高封闭的脚手架。
③半封闭：遮挡面积占30%~70%的脚手架。
④局部封闭：遮挡面积小于30%。
2、垂直分布筋外侧 C18@200+ C 16@200 ，内侧 C16@100，如何标注？你好：垂直分布钢筋这样输入：（1）C18/（1）C16-100+（1）C16-100。
画图时按顺时针画时+前的是外侧的竖筋。
垂直钢筋格式1：【*】【(排数)】<级别><直径><间距>1、常规格式：(2)B12@100；或*(1)B12@200+(1)B14@200；输入“*”时表示该排垂直筋在本层锚固计算，未输入“*”时表示该排纵筋连续伸入上层。
2、左右侧不同配筋形式：(1)B14@100+(1)B12@100；3、每排钢筋中有多种钢筋信息但配筋间距相同：(1)B12/(1)B14@100+(1)B12/B10@100；计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距；4、每排钢筋中有多种钢筋信息且各种配筋间距不同：(1)B12@200/(1)B14@100+(1)B12@100/B10@200；计算时第一种钢筋信息距边一个起步距离，第二种钢筋信息距边的距离为起步距离加上本钢筋信息1/2间距；说明1、排数没有输入时默认为2；不同排数的钢筋信息用“+”连接；当用“+”连接时则表示垂直钢筋从左侧到右侧的顺序布置。
脚手架分类及适用范围
脚手架分类及适用范围
脚手架按燃气式分为以下几种：
1.建筑钢管脚手架：适用于高层建筑、桥梁、隧道、船舶、石化、电力等行业的施工。
2.构件式脚手架：该脚手架适用于建筑、石化、电力等工程的施工。
3.悬挂式脚手架：该脚手架适用于高层建筑外墙装修、清洗、维修等等的施工。
4.移动式脚手架：该脚手架适用于电影、电视、会议等来临临时搭建模台、标准化舞台的搭建和非常经常性的小面积高处作业。
5.单排脚手架：适用于电工、维修安装等轻型施工作业。
6.其他脚手架：如折叠式脚手架、扶梯式脚手架等等。
需要根据具体施工需求选择合适的脚手架。
脚手架的分类方式
分类方式
类别
描述
按用途分
1. 操作（作业）脚手架
为施工操作提供高处作业条件的脚手架，包括结构作业脚手架和装饰作业脚手架
2. 防护用脚手架
仅用于安全防护的脚手架，如各种护栏架和棚架
3. 承重、支撑用脚手架
用于材料的运转、存放、支撑以及其他承载用途的脚手架，如收料平台、模板支撑架和安装支撑架等
按材料分
1. 木脚手架
以木或竹竿件搭设的脚手架
2. 竹脚手架
以竹子为主要材料搭设的脚手架
3. 钢管脚手架
使用钢管作为主要结构材料的脚手架，包括扣件式、碗扣式、盘扣式等
按支固方式分
1. 落地式脚手架
搭设在地面、楼面、屋面或其他平台结构之上的脚手架
2. 悬挑脚手架
采用悬挑方式支固的脚手架
3. 附墙悬挂脚手架
上部或中部挂设于墙体挑挂件上的定型脚手架
4. 悬吊脚手架
悬吊于悬挑梁或工程结构之下的脚手架
5. 附着式升降脚手架
附着于工程结构、依靠自身提升设备实现升降的悬空脚手架
只有一排立杆的脚手架
2. 双排脚手架
具有两排立杆的脚手架
3. 多排脚手架
具有三排以上立杆的脚手架
4. 满堂脚手架
按施工作业范围满设，两个方向各有三排以上立杆的脚手架
5. 交圈（周边）脚手架
沿建筑物或作业范围周边设置并相互交圈连接的脚手架
6. 特形脚手架
具有特殊平面和空间造型的脚手架，如用于特殊形式的建筑施工
按构架方式分
1. 杆件组合式脚手架
俗称“多立杆式脚手架”，由多个杆件组合而成
2. 框架组合式脚手架
由简单的平面框架（如门架）与连接、撑拉杆件组合而成的脚手架
脚手架名词解释
4.脚手架在施工中需要改变原有结构、加高（宽）、改为它用等情况下，须经技术部门验证，并经审批。
9.底座：设于立杆底部的垫座。
10.固定底座：不能调节支垫高度的底座。
ห้องสมุดไป่ตู้11.可调底座：能够调节支垫高度的底座。
12.垫板：设于底座下的支承板。
（三）杆件名称
1.立杆：脚手架中垂直于水平面的竖向杆件。
2.外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆。
3.内立杆：双排脚手架中贴近墙体一侧的立杆。
4.角杆：位于脚手架转角处的立杆。
5.双管立杆：两根并列紧靠的立杆。
6.主立杆：双管立杆中直接承受顶部荷载的立杆。
7.副立杆：双管立杆中分担主立杆荷载的立杆。
8.水平杆：脚手架中的水平杆件。
9.纵向水平杆：沿脚手架纵向设置的水平杆。
10.横向水平杆：沿脚手架横向设置的水平杆。
2.直角扣件：用于垂直交叉杆件间连接的扣件。
3.旋转扣件：用于平行或斜交杆件间连接的扣件。
4.对接扣件：用于杆件对接连接的扣件。
5.防滑扣件：根据抗滑要求增设的非连接用途扣件。
6.连墙件：连接脚手架与建筑物的构件。
7.刚性连墙件：采用钢管、扣件或预埋件组成的连墙件。
8.柔性连墙件：采用钢筋作拉筋构成的连墙件。
（6）封圈型脚手架：沿建筑周边交圈设置的脚手架。
6.其它
（1）移动挂梯、挂篮：可以移动的固定梯子或挂篮，一般在顶部设挂钩或设滑道，挂在牢固的部位。
脚手架的分类

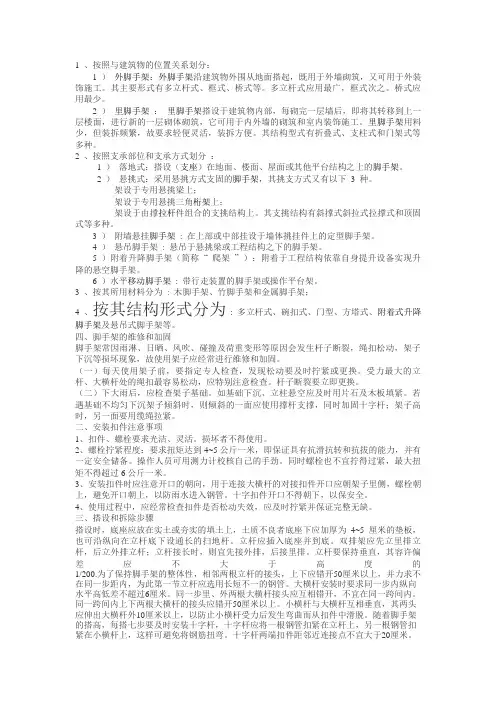

1 、按照与建筑物的位置关系划分：1 ）外脚手架：外脚手架沿建筑物外围从地面搭起，既用于外墙砌筑，又可用于外装饰施工。
其主要形式有多立杆式、框式、桥式等。
多立杆式应用最广，框式次之。
桥式应用最少。
2 ）里脚手架：里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面，进行新的一层砌体砌筑，它可用于内外墙的砌筑和室内装饰施工。
里脚手架用料少，但装拆频繁，故要求轻便灵活，装拆方便。
其结构型式有折叠式、支柱式和门架式等多种。
2 、按照支承部位和支承方式划分：1 ）落地式：搭设（支座）在地面、楼面、屋面或其他平台结构之上的脚手架。
2 ）悬挑式：采用悬挑方式支固的脚手架，其挑支方式又有以下3 种。
架设于专用悬挑梁上；架设于专用悬挑三角桁架上；架设于由撑拉杆件组合的支挑结构上。
其支挑结构有斜撑式斜拉式拉撑式和顶固式等多种。
3 ）附墙悬挂脚手架: 在上部或中部挂设于墙体挑挂件上的定型脚手架。
4 ）悬吊脚手架: 悬吊于悬挑梁或工程结构之下的脚手架。
5 ）附着升降脚手架（简称“ 爬架” ）：附着于工程结构依靠自身提升设备实现升降的悬空脚手架。
6 ）水平移动脚手架: 带行走装置的脚手架或操作平台架。
3 、按其所用材料分为: 木脚手架、竹脚手架和金属脚手架；4 、按其结构形式分为: 多立杆式、碗扣式、门型、方塔式、附着式升降脚手架及悬吊式脚手架等。
四、脚手架的维修和加固脚手架常因雨淋、日晒、风吹、碰撞及荷重变形等原因会发生杆子断裂，绳扣松动，架子下沉等损坏现象，故使用架子应经常进行维修和加固。
（一）每天使用架子前，要指定专人检查，发现松动要及时拧紧或更换。
受力最大的立杆、大横杆处的绳扣最容易松动，应特别注意检查。
杆子断裂要立即更换。
（二）下大雨后，应检查架子基础。
如基础下沉、立柱悬空应及时用片石及木板填紧。
若遇基础不均匀下沉架子倾斜时，则倾斜的一面应使用撑杆支撑，同时加固十字杆；架子高时，另一面要用缆绳拉紧。
脚手架分类
脚手架分类脚手架（Scaffold）是指在软件开发过程中，为了减少重复性工作而预先定义好的工程模板。
它提供了一套标准化的文件结构、组织架构和基础代码，使得开发者能够快速搭建起一个新的项目框架，节省了大量的时间和精力。
然而，随着软件开发技术的不断演进和应用场景的不断扩大，脚手架也分化出了几种不同的分类。
一、全功能脚手架全功能脚手架是最常见的一类脚手架，它包含了一个完整的项目框架，不仅仅是代码结构和组织架构的梳理，还包括了一些常见功能的初始化和配置。
这类脚手架通常是针对某个具体的技术栈或框架，例如React、Vue、Angular等。
全功能脚手架的优势在于快速搭建起一个具备完整功能的项目框架，开发者可以直接基于此框架进行进一步的开发。
同时，全功能脚手架还会提供一些常用的工具和插件，方便开发者进行代码管理、构建和测试等。
二、功能定制脚手架功能定制脚手架是在全功能脚手架基础上进行定制的一类脚手架。
由于每个项目在具体的业务场景下都会有一些特定的需求，全功能脚手架未必能够满足所有的需求。
这时，功能定制脚手架就发挥了作用。
开发者可以根据自己的需求选择性地引入和配置一些特定的功能和插件，以定制出更加适合自己项目的脚手架。
例如，可以根据业务需要选择性地引入一些UI库或者状态管理工具，以减少开发过程中的工作量，提高开发效率。
三、组件脚手架组件脚手架是一类专注于组件开发的脚手架。
在大型项目中，组件是非常重要的一部分，而且往往会有多个开发者同时进行组件开发。
组件脚手架提供了一套标准化的组件开发流程和组织结构，使得开发者能够快速创建和开发出高质量的组件。
组件脚手架通常会包含一些组件的模板代码和样式，方便开发者进行二次开发。
同时，组件脚手架还会提供一些开发辅助工具，例如自动化测试、文档生成等，以提高组件的质量和开发效率。
四、多语言脚手架多语言脚手架是一类针对多种编程语言的脚手架。
在现代软件开发中，往往会使用多种不同的技术栈和编程语言，因此需要一个能够统一管理各个项目的脚手架。
涨知识了!现在才知道脚手架的分类竟然有这么多!
涨知识了!现在才知道脚⼿架的分类竟然有这么多!现在脚⼿架在我国建筑业应⽤得⾮常⼴泛，它是为保证施⼯⼈员操作和⽔平运输⽽搭设的各种⽀架，在建筑⼯程施⼯中有着极重的分量。
因为不同类型的⼯程施⼯要选⽤不同⽤途的脚⼿架，所以脚⼿架的分类也有很多，下⾯联筑赚⼩编就带⼤家深⼊了解下。
⼀、按⽤途分1、操作(作业)脚⼿架操作(作业)脚⼿架是为施⼯操作提供⾼处作业条件的脚⼿架，⼜分为结构作业脚⼿架(结构脚⼿架)和装饰作业脚⼿架(装饰脚⼿架)。
2、防护⽤脚⼿架防护⽤脚⼿架是指只⽤作安全防护的脚⼿架，包括各种护栏架和棚架。
3、承重、⽀撑⽤脚⼿架承重、⽀撑⽤脚⼿架是指⽤于材料的运转、存放、⽀撑以及其他承载⽤途的脚⼿架，如收料平台、模板⽀撑架和安装⽀撑架等。
⼆、按构架⽅式分1、杆件组合式脚⼿架杆件组合式脚⼿架俗称“多⽴杆式脚⼿架”，简称“杆组式脚⼿架”。
2、框架组合式脚⼿架框架组合式脚⼿架即由简单的平⾯框架(如门架)与连接、撑拉杆件组合⽽成的脚⼿架，简称“框组式脚⼿架”，如门式钢管脚⼿架、梯式钢管脚⼿架等。
3、格构件组合式脚⼿架格构件组合式脚⼿架即由桁架梁和格构柱组合⽽成的脚⼿架，如桥式脚⼿架。
4、台架台架是具有⼀定⾼度和操作平⾯的平台架，多为定型产品，其本⾝具有稳定的空间结构，可单独使⽤或⽴拼增⾼与⽔平连接扩⼤，并常附带有移动装置。
三、按设置形式分1、单排脚⼿架单排脚⼿架是指只有⼀排⽴杆的脚⼿架，其⼩横杆的另⼀端搁置在墙体结构上。
2、双排脚⼿架双排脚⼿架是指具有两排⽴杆的脚⼿架。
3、多排脚⼿架多排脚⼿架是指具有三排以上⽴杆的脚⼿架。
4、满堂脚⼿架满堂脚⼿架是指按施⼯作业范围满设的、两个⽅向各有三排以上⽴杆的脚⼿架。
5、交圈(周边)脚⼿架交圈(周边)脚⼿架是指沿建筑物或作业范围周边设置并相互交圈连接的脚⼿架。
6、特形脚⼿架特形脚⼿架是指具有特殊平⾯和空间造型的脚⼿架，如⽤于烟囱、⽔塔、冷却塔以及其他平⾯为圆形、环形、外⽅内圆、多边形、上扩、上缩等特殊形式的建筑施⼯脚⼿架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架的分类
“脚手架”的原意是为施工作业需要所搭设的架子。
随着脚手架品种和多功能用途的发展，现在已扩展为使用脚手架材料（杆件、构件和配件）所搭设的、用于施工要求的各种临设性构架。
其类别有以下几种划分方式：
1．按用途划分
（1）操作（作业）脚手架。
又分为结构作业脚手架（俗称“砌筑脚手架”）和装修作业脚手架。
可分别简称为“结构脚手架”和“装修脚手架”，其架面施工荷载标准值分别规定为3kN/m2和2kN/m2；
（2）防护用脚手架。
架面施工（搭设）荷载标准值可按1kN/m2计；
（3）承重、支撑用脚手架。
架面荷载按实际使用值计。
2．按构架方式划分
（1）杆件组合式脚手架。
俗称“多立杆式脚手架”，简称“杆组式脚手架”；
（2）框架组合式脚手架（简称“框组式脚手架”），即由简单的平面框架（如门架、梯架、“口”字架、“日”字架和“目”字架等）与连接、撑拉杆件组合而成的脚手架，如门式钢管脚手架、梯式钢管脚手架和其他各种框式构件组装的鹰架等。
（3）格构件组合式脚手架，即由桁架梁和格构柱组合而成的脚手架，如桥式脚手架［又有提升（降）式和沿齿条爬升（降）式两种］。
（4）台架具有一定高度和操作平面的平台架，多为定型产品，其本身具有稳定的空间结构。
可单独使用或立拼增高与水平连接扩大，并常带有移动装置。
3．按脚手架的设置形式划分
（1）单排脚手架只有一排立杆的脚手架，其横向平杆的另一端搁置在墙体结构上。
（2）双排脚手架具有两排立杆的脚手架。
（3）多排脚手架具有3排以上立杆的脚手架。
（4）满堂脚手架按施工作业范围满设的、两个方向各有3排以上立杆的脚手架。
（5）满高脚手架按墙体或施工作业最大高度、由地面起满高度设置的脚手架。
（6）交圈（周边）脚手架沿建筑物或作业范围周边设置并相互交圈连接的脚手架。
（7）特形脚手架具有特殊平面和空间造型的脚手架，如用于烟囱、水塔、冷却塔以及其他平面为圆形、环形、“外方内圆”形、多边形和上扩、上缩等特殊形式的建筑施工脚手架。
4．按脚手架的支固方式划分
（1）落地式脚手架搭设（支座）在地面、楼面、屋面或其他平台结构之上的脚手架。
（2）悬挑脚手架（简称“挑脚手架”）采用悬挑方式支固的脚手架，其挑支方式又有以下3种（图5-1）：
图5-1 挑脚手架的挑支方式
（a）悬挑梁；（b）悬挑三角桁架；（c）杆件支挑结构
1）架设于专用悬挑梁上；
2）架设于专用悬挑三角桁架上；
3）架设于由撑拉杆件组合的支挑结构上。
其支挑结构有斜撑式、斜拉式、拉撑式和顶固式等多种。
（3）附墙悬挂脚手架（简称“挂脚手架”），在上部或（和）中部挂设于墙体挑挂件上的定型脚手架。
（4）悬吊脚手架（简称“吊脚手架”）悬吊于悬挑梁或工程结构之下的脚手架。
当采用篮式作业架时，称为“吊篮”。
（5）附着升降脚手架（简称“爬架”）附着于工程结构、依靠自身提升设备
实现升降的悬空脚手架（其中实现整体提升者，也称为“整体提升脚手架”）。
（6）水平移动脚手架带行走装置的脚手架（段）或操作平台架。
5．按脚手架平、立杆的连接方式划分
（1）承插式脚手架在平杆与立杆之间采用承插连接的脚手架。
常见的承插连接方式有插片和楔槽、插片和楔盘、插片和碗扣、套管与插头以及U形托挂等（图5-2）。
图5-2 承插连接构造的形式
（2）扣接式脚手架使用扣件箍紧连接的脚手架，即靠拧紧扣件螺栓所产生的摩擦作用构架和承载的脚手架。
（3）销栓式脚手架采用对穿螺栓或销杆连接的脚手架，此种型式已很少使用。
此外，还按脚手架的材料划分为竹脚手架、木脚手架、钢管或金属脚手架；按使用对象或场合划分为高层建筑脚手架、烟囱脚手架、水塔脚手架、凉水塔脚
手架以及外脚手架、里脚手架。
还有定型与非定型、多功能与单功能之分，但均非严格的界限。
