FLUKE多功能数字万用表介绍 ppt课件
电流测试插孔：接 红表笔，最大测试
电流为10A
公共测试插孔： 接黑笔
电压.电阻.二极管. 电容.温度等的公 共测试插孔：接
红表笔
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
交流电压标示
用方向键将光标 选到“VAC”项
“F1”功能键对 应的“VAC”选项
将旋钮开关打至 交流电压档
FLUKE 287多功能数字万用表介绍
• 测试交流电压
3.调节测试量程：FLUKE 287多功能数字万用表的量程 一般默认为自动模式，在需 要手动调节时，按一下 “RANGE”键切换到手动调节 模式，再按“RANGE”键调 节量程，如果需要切回自动 模式，则按住“RANGE”键 一秒钟后切回自动模式。
截屏显示及测试 数值
背景照明灯打开 的显示效果
FLUKE 287多功能数字万用表介绍
• 测试交流电压
5.测试完后，将万用表关机， 并取下表笔折叠好和万用表 一起放在表盒内。
FLUKE 287多功能数字万用表介绍
• 测试电阻
1.测试准备：测试前先检查 万用表的电量是否充足，如 果不足则要更换电池。万用 表准备好后，将测试表笔接 在测试插孔上，按右图的接 法。然后按下万用表的电源 键打开万用表，为设置做准 备。
手动调节模式 及量程范围
用“RANGE” 键调节
FLUKE 287多功能数字万用表介绍
• 测试交流电压
4.开始测试：设置完后，我 们将表笔接到待测试的端子 上，要保证表笔接触良好， 但不要用力过大，以免损坏 表笔。当显示屏上的读数稳 定后，记录读数。如果读数 波动频率较快，可以用 “HOLD”键截取有效可读的 数值。在光线较暗的情况下， 还可以使用背景照明灯来帮 助查看读数。
电流为10A
公共测试插孔： 接黑笔
电压.电阻.二极管. 电容.温度等的公 共测试插孔：接
红表笔
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
• 显示屏介绍
FLUKE 287多功能数字万用表介绍
交流电压标示
用方向键将光标 选到“VAC”项
“F1”功能键对 应的“VAC”选项
将旋钮开关打至 交流电压档
FLUKE 287多功能数字万用表介绍
• 测试交流电压
3.调节测试量程：FLUKE 287多功能数字万用表的量程 一般默认为自动模式，在需 要手动调节时，按一下 “RANGE”键切换到手动调节 模式，再按“RANGE”键调 节量程，如果需要切回自动 模式，则按住“RANGE”键 一秒钟后切回自动模式。
截屏显示及测试 数值
背景照明灯打开 的显示效果
FLUKE 287多功能数字万用表介绍
• 测试交流电压
5.测试完后，将万用表关机， 并取下表笔折叠好和万用表 一起放在表盒内。
FLUKE 287多功能数字万用表介绍
• 测试电阻
1.测试准备：测试前先检查 万用表的电量是否充足，如 果不足则要更换电池。万用 表准备好后，将测试表笔接 在测试插孔上，按右图的接 法。然后按下万用表的电源 键打开万用表，为设置做准 备。
手动调节模式 及量程范围
用“RANGE” 键调节
FLUKE 287多功能数字万用表介绍
• 测试交流电压
4.开始测试：设置完后，我 们将表笔接到待测试的端子 上，要保证表笔接触良好， 但不要用力过大，以免损坏 表笔。当显示屏上的读数稳 定后，记录读数。如果读数 波动频率较快，可以用 “HOLD”键截取有效可读的 数值。在光线较暗的情况下， 还可以使用背景照明灯来帮 助查看读数。
福禄克电池内阻测试仪培训讲座
时间顺序保存和读取读数。Sequence 模式用于多个电力系统和电池组的维护工作，任务开始 之前，可以为该任务配置一个档案以用于管理数据和生成报告。 阈值和报警：可以配置最多 10 组阈值，并在每次测量完成之后收到合格/失效/警告指示。 自动保持：“自动保持”启用时，当读数保持稳定达 1 秒钟，本产品将冻结该读数。开始新 的测量时，将释放被冻结的读数。 自动保存 ：“自动保存”模式启用时，测量值在“自动保持”之后会自动保存到存储器中。 Fluke Battery Analyzer 软件：可以轻松地将数据从设备导入到计算机。测量数据和电池档 案信息通过 Analyzer 软件进行存储和归档，并可用于对比和趋势分析。
第 2 章 参数设置
2.2 调整显示对比度
1. 按“SETUP”键打开设置菜单，这时已选中Contrast（对比度）。 2. 按“–”功能键减小对比度，或按“+”功能键增大对比度。 注意如果按下 “–”时间过长，屏幕将变为空白。 3. 按Back（返回）功能键返回正常操作。
第 2 章 参数设置
2.3 设置语言
第 3 章 使用方法
注意： 定期测试同一电池组时，Fluke 建议使用相同的档案名。这样可以对测试数据归档，便于查看数据变 化趋势。 结束测试系统中的一个电池组之后，“电池组+1”功能便于用户切换到下一个电池组，无需重复输入 数据。
设备功能包括： CAT III 600 V 安全额定值：III 类环境中最高可测量 600 V 交流电压。 电池内部电阻：本产品通过开尔文连接测量内部电阻。与已知基准相比，内部电阻变大则
表明电池性能正在弱化。这一测试需时不超过 3 秒。 电池电压 ：在内部电阻测试过程中，本产品还可以测量受测电池的电压。 负极接线柱温度：本产品通过 BTL21 Interactive Test Probe 的黑色测试笔尖端附近的红
第 2 章 参数设置
2.2 调整显示对比度
1. 按“SETUP”键打开设置菜单，这时已选中Contrast（对比度）。 2. 按“–”功能键减小对比度，或按“+”功能键增大对比度。 注意如果按下 “–”时间过长，屏幕将变为空白。 3. 按Back（返回）功能键返回正常操作。
第 2 章 参数设置
2.3 设置语言
第 3 章 使用方法
注意： 定期测试同一电池组时，Fluke 建议使用相同的档案名。这样可以对测试数据归档，便于查看数据变 化趋势。 结束测试系统中的一个电池组之后，“电池组+1”功能便于用户切换到下一个电池组，无需重复输入 数据。
设备功能包括： CAT III 600 V 安全额定值：III 类环境中最高可测量 600 V 交流电压。 电池内部电阻：本产品通过开尔文连接测量内部电阻。与已知基准相比，内部电阻变大则
表明电池性能正在弱化。这一测试需时不超过 3 秒。 电池电压 ：在内部电阻测试过程中，本产品还可以测量受测电池的电压。 负极接线柱温度：本产品通过 BTL21 Interactive Test Probe 的黑色测试笔尖端附近的红
fluke测试方法ppt课件
发送端 反射端
接插件不匹配
形成噪音，
导致失真
ppt课件
14
二、测试标准
目前常用的测试标准为美国国家标准协会EIA/TIA制 定的TSB-67、EIA/TIA-568A等。TSB-67包含了验证 EIA/TIA-568标准定义的UTP布线中的电缆与连接硬 件的规范。 随着超5类、6类系统标准制定和推广，目前EIA568 和TSB-67标准已提供了超5类、6类系统的测试标准。
ppt课件
16
三、测试模型
2.TSB-67测试模型
TSB-67定义了两种标准的测试模型：基本链路(Basic Link)和通道(Channel)。
基本链路用来测试综合布线中的固定链路部分。由于综合 布线承包商通常只负责这部分的链路安装，所以基本链路 又被称为承包商链路。它包括最长90m的水平布线，两端 可分别有一个连接点以及用于测试的两条各2m长的跳线。 基本链路测试模型如图所示。
综合布线工程测试内容主要包括三个方面：工 作区到设备间的连通状况测试、主干线连通状 况测试、跳线测试。每项测试内容主要测试以 下参数：信息传输速率、衰减、距离、接线图、 近端串扰等。
ppt课件
2
一、测试的相关基础知识
1.接线图(Wire Map) 接线图是用来检验每根电缆末端的八条芯线与接线端子 实际连接是否正确，并对安装连通性进行检查。如图：
ppt课件
7
一、测试的相关基础知识
100
90
近 80 端 串 70 扰 dB 60
50
40
30 20
10
0
0
10 20
30 40
50 60
70 80 90 100
频p率pt课(M件Hz)
FLUKEB数字万用表使用介绍ppt文档
种，分别测试不同的大小的电 流，交直流通过切换键切换 2. A档用一个插孔，mA和µA档用 另外一个插孔 3. A档只能测试10A以下的电流， mA档只能测试400mA以下的电 流
三个电流测 试档位
两个电流测 试插孔
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将黑 表笔接在公共测试插孔， 红表笔接在电容测试插孔 （如右图所示）；
手动/自动调节
mV和V显示
电压或电流的交 直流显示
µA、mA和A显示
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将 黑表笔接在公共测试插
孔，红表笔接在电压测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至交流电压档位 （如右图所示）；
交流电压档 位及显示
红黑表笔接法
FLUKE 15B+数字万用表的使用
蜂鸣档 二极管档 电阻档
FLUKE 15B+数字万用表的使用
3. 选择测试量程:因为元件的电 阻一般是一个稳定的数值， 所以一般建议选择自动模式 来测试。如果选择手动模式， 首先要选择正确的量程，在 不确定待测电压的大概范围 时，先从最大的量程开始选 择，再逐步减小，防止测试 错误或者损坏万用表
从MΩ档开始
4. 选择测试类型:欧姆档位上有 三种测试类型：电阻档一般 是用来测量电阻元件的，蜂 鸣档一般是用来校线或查找 断线故障的，二极管档一般 是用来测试二极管的正反向 电阻的。使用蜂鸣档时要注 意，万用表在测得一定的电 阻范围内会蜂鸣响，但并不 能说明两点之间没有或者只 有很小的电阻。这三种类型 的选择可以通过切换键来实 现，注意看显示屏左上角和 右上角的标示来判断你选择 的类型
注意：电阻的测试是万用表 内部提供电源，与其它的测 试不一样，所以严禁使用万 用表的欧姆档测试带电的元 件。
三个电流测 试档位
两个电流测 试插孔
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将黑 表笔接在公共测试插孔， 红表笔接在电容测试插孔 （如右图所示）；
手动/自动调节
mV和V显示
电压或电流的交 直流显示
µA、mA和A显示
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将 黑表笔接在公共测试插
孔，红表笔接在电压测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至交流电压档位 （如右图所示）；
交流电压档 位及显示
红黑表笔接法
FLUKE 15B+数字万用表的使用
蜂鸣档 二极管档 电阻档
FLUKE 15B+数字万用表的使用
3. 选择测试量程:因为元件的电 阻一般是一个稳定的数值， 所以一般建议选择自动模式 来测试。如果选择手动模式， 首先要选择正确的量程，在 不确定待测电压的大概范围 时，先从最大的量程开始选 择，再逐步减小，防止测试 错误或者损坏万用表
从MΩ档开始
4. 选择测试类型:欧姆档位上有 三种测试类型：电阻档一般 是用来测量电阻元件的，蜂 鸣档一般是用来校线或查找 断线故障的，二极管档一般 是用来测试二极管的正反向 电阻的。使用蜂鸣档时要注 意，万用表在测得一定的电 阻范围内会蜂鸣响，但并不 能说明两点之间没有或者只 有很小的电阻。这三种类型 的选择可以通过切换键来实 现，注意看显示屏左上角和 右上角的标示来判断你选择 的类型
注意：电阻的测试是万用表 内部提供电源，与其它的测 试不一样，所以严禁使用万 用表的欧姆档测试带电的元 件。
Fluke红外热像仪的工作原理(ppt)
25 Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
标注（ 热图分析 – 标注（线）
在进行线标注时， 在进行线标注时， 可使用图形工具 显示所标注的线 可多条） 条（可多条）的 温度分布曲线。 温度分布曲线。
26
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
温度异常点产生的主要原因
• 负载不平衡 • 谐波 • 过载 过电压 过载/过电压
6
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
应用点：变压器冷却循环 应用点：变压器冷却循环
随着设备温度的升高， 随着设备温度的升高，冷却循环受阻的部位由过热而 导致故障发生。 导致故障发生。
7
22 Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
软件操作 – 打开热图文件
操作步骤： 操作步骤：文件 – 打开 – 找寻热图 或直接用快捷方式打开热图。 或直接用快捷方式打开热图。 软件支持同时打开多幅热图， 软件支持同时打开多幅热图，并以层叠或平铺形式展开
23 Fluke红外热像组
21
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
软件设置 – 报告输出格式设置
操作步骤： 操作步骤：编辑 – 首选 项 – 报告 可选择PDF、Word等。 可选择 、 等 注意： 注意：Smartview软件报 软件报 告若以Word格式输出， 格式输出， 告若以 格式输出 计算机需要能打开Word 计算机需要能打开 2007版本，否则需要对 版本， 版本 Office系统进行升级。 系统进行升级。 系统进行升级
热像仪，可望可及！问题点，即拍即得！
2010-2
标注（ 热图分析 – 标注（线）
在进行线标注时， 在进行线标注时， 可使用图形工具 显示所标注的线 可多条） 条（可多条）的 温度分布曲线。 温度分布曲线。
26
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
温度异常点产生的主要原因
• 负载不平衡 • 谐波 • 过载 过电压 过载/过电压
6
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
应用点：变压器冷却循环 应用点：变压器冷却循环
随着设备温度的升高， 随着设备温度的升高，冷却循环受阻的部位由过热而 导致故障发生。 导致故障发生。
7
22 Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
软件操作 – 打开热图文件
操作步骤： 操作步骤：文件 – 打开 – 找寻热图 或直接用快捷方式打开热图。 或直接用快捷方式打开热图。 软件支持同时打开多幅热图， 软件支持同时打开多幅热图，并以层叠或平铺形式展开
23 Fluke红外热像组
21
Fluke红外热像组
热像仪，可望可及！问题点，即拍即得！
2010-2
软件设置 – 报告输出格式设置
操作步骤： 操作步骤：编辑 – 首选 项 – 报告 可选择PDF、Word等。 可选择 、 等 注意： 注意：Smartview软件报 软件报 告若以Word格式输出， 格式输出， 告若以 格式输出 计算机需要能打开Word 计算机需要能打开 2007版本，否则需要对 版本， 版本 Office系统进行升级。 系统进行升级。 系统进行升级
电位测试方法
•

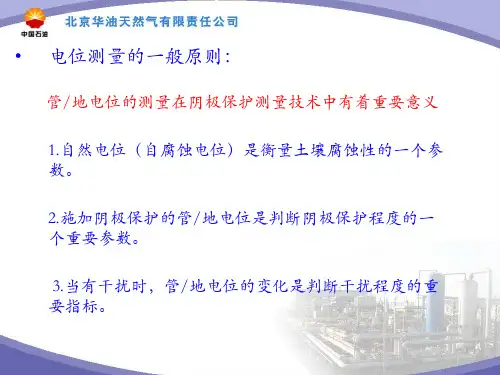

电位测量的一般原则：
管/地电位的测量在阴极保护测量技术中有着重要意义 1.自然电位（自腐蚀电位）是衡量土壤腐蚀性的一个参 数。 2.施加阴极保护的管/地电位是判断阴极保护程度的一 个重要参数。 3.当有干扰时，管/地电位的变化是判断干扰程度的重 要指标。
河北输气处各管道维护站，在测量管道阴保电位所配置测量 仪表是“福禄克”万用表。英文名:FLUKE、型号：15B、 功能键：HOLD:它的作用是锁定： 在测量时表头的数字在不断变化的情况下，按此键的作用是量程： 在侧量电位时想要测量整数位数是1位，那么就按此键看到小数 点前就是整数位 。在测试保护电位要保留小数的三位数，那么就 选择0.000的位数。 功能键：没有功能标识只是一个黄色圆键 ,作用是改变测量性质 键。在测量电流时在功能转换开关指向 A。按黄色键万用表显示屏 就会显示AC或显示DC。AC表示测量交流电流，DC表示测量直流 电流。
参比电极：
参比电极的内阻和接地电阻是影响测量精度的一个 重要 因素，使用便携式参比电极前，要检查铜电极 体表面不能有污垢，要露出金属本色与光泽，表面不 能有污垢其次是硫酸铜溶液必须是饱和溶液。饱 和 的标志是在使用过程中，溶液中一直保持有过剩的硫 酸铜晶体,溶液应适用蒸馏水（不能用矿泉水）。
万用表测量牺牲阳极电流的方法：
万用表测量阴保电位的方法：
将功能转换开关指向v，万用表显示器就会显 示DC、V，这是测量直流电压标识。再 “RANGE”键小数点就会在0000之间来回跳动， 在测量管道保护电位时因为要球的是整数1、后 边要保留三位小数。应选0.000的标识。在测量 时如果显示数字变化不稳定，再按HOLD键数字 就会固定在一个数值上了，再按一次就恢复原来 状态。 黑色表笔应与参比电极连接，红色表笔应与测 试桩接线连接，记录读数时应注意正负号，读数 出现异常应及时与防腐工程师联系。 主意！红色测试笔插在VΩ插孔内。黑色测试笔 插在COM擦孔内。
电位测量的一般原则：
管/地电位的测量在阴极保护测量技术中有着重要意义 1.自然电位（自腐蚀电位）是衡量土壤腐蚀性的一个参 数。 2.施加阴极保护的管/地电位是判断阴极保护程度的一 个重要参数。 3.当有干扰时，管/地电位的变化是判断干扰程度的重 要指标。
河北输气处各管道维护站，在测量管道阴保电位所配置测量 仪表是“福禄克”万用表。英文名:FLUKE、型号：15B、 功能键：HOLD:它的作用是锁定： 在测量时表头的数字在不断变化的情况下，按此键的作用是量程： 在侧量电位时想要测量整数位数是1位，那么就按此键看到小数 点前就是整数位 。在测试保护电位要保留小数的三位数，那么就 选择0.000的位数。 功能键：没有功能标识只是一个黄色圆键 ,作用是改变测量性质 键。在测量电流时在功能转换开关指向 A。按黄色键万用表显示屏 就会显示AC或显示DC。AC表示测量交流电流，DC表示测量直流 电流。
参比电极：
参比电极的内阻和接地电阻是影响测量精度的一个 重要 因素，使用便携式参比电极前，要检查铜电极 体表面不能有污垢，要露出金属本色与光泽，表面不 能有污垢其次是硫酸铜溶液必须是饱和溶液。饱 和 的标志是在使用过程中，溶液中一直保持有过剩的硫 酸铜晶体,溶液应适用蒸馏水（不能用矿泉水）。
万用表测量牺牲阳极电流的方法：
万用表测量阴保电位的方法：
将功能转换开关指向v，万用表显示器就会显 示DC、V，这是测量直流电压标识。再 “RANGE”键小数点就会在0000之间来回跳动， 在测量管道保护电位时因为要球的是整数1、后 边要保留三位小数。应选0.000的标识。在测量 时如果显示数字变化不稳定，再按HOLD键数字 就会固定在一个数值上了，再按一次就恢复原来 状态。 黑色表笔应与参比电极连接，红色表笔应与测 试桩接线连接，记录读数时应注意正负号，读数 出现异常应及时与防腐工程师联系。 主意！红色测试笔插在VΩ插孔内。黑色测试笔 插在COM擦孔内。
福禄克FLUKE数字万用表PPT学习教案
第6页/共23页
四、按键及接线端概述：
1、 HOLD:保持当前读数.按下此 键后，电表保持最后一次测量数 据。再按下此键则取消。
2、RANGE:手动量程及自动量 程切换。电表默认自动量程，当 电表处于自动量程时，Auto Range 显示。按下此键，可切换 为手动量程，手动量程时，按下 此键增加量程，当达到最高量程 时，电表会回到最低量程。按下 并保持RANGE两秒，退出手动 量程模式。
第12页/共23页
第13页/共23页
测量电阻
注意：在测量电阻时，为避免受到电击或损坏电表，请确保电 路的电源已关闭，并将所有电容器放电。
第14页/共23页
第15页/共23页
测量二极管
在测量电路二极管时，为避免受到电击或损坏电表，请确保 电路的电源已关闭，并将所有电容器放电 1、将旋转开关转到Ω。 2、按“黄色”功能按钮一次，启动二极管测试。 3、将红色表笔连接至VΩ端子，黑表笔连接至COM端子。 4、 将红色探针接到待测的二极管的正极，黑色探针接到负极。 5、读取显示屏上的正向偏压。 6、如果表笔极性与二极管极性相反，显示读数为0L。这可 以用来区分二极管的正极和负极
第1页/共23页
一、主要用途
仪器适用于交流电和直流电电流测试、电压测试、电阻、 通断性、二极管、电容测试
第2页/共23页
二、使用前点检查
1、检查本机的校验周期是否在有效 使用期内
。
2、外观表笔都确认正常
第3页/共23页
3、在使用电表前，请检查机壳。切勿使用已损坏的电表。 检查是否有裂纹或缺少塑胶件。特别注意接头周围的绝 缘。
第10页/共23页
第11页/共23页
测量交流或直流电流
1、调节旋钮至A, mA,µA。 A交流或直流电流0A～10A。 mA交流或直流电流0mA～400mA 。 µA交流或直流电流0µA～4000µA 。
四、按键及接线端概述：
1、 HOLD:保持当前读数.按下此 键后，电表保持最后一次测量数 据。再按下此键则取消。
2、RANGE:手动量程及自动量 程切换。电表默认自动量程，当 电表处于自动量程时，Auto Range 显示。按下此键，可切换 为手动量程，手动量程时，按下 此键增加量程，当达到最高量程 时，电表会回到最低量程。按下 并保持RANGE两秒，退出手动 量程模式。
第12页/共23页
第13页/共23页
测量电阻
注意：在测量电阻时，为避免受到电击或损坏电表，请确保电 路的电源已关闭，并将所有电容器放电。
第14页/共23页
第15页/共23页
测量二极管
在测量电路二极管时，为避免受到电击或损坏电表，请确保 电路的电源已关闭，并将所有电容器放电 1、将旋转开关转到Ω。 2、按“黄色”功能按钮一次，启动二极管测试。 3、将红色表笔连接至VΩ端子，黑表笔连接至COM端子。 4、 将红色探针接到待测的二极管的正极，黑色探针接到负极。 5、读取显示屏上的正向偏压。 6、如果表笔极性与二极管极性相反，显示读数为0L。这可 以用来区分二极管的正极和负极
第1页/共23页
一、主要用途
仪器适用于交流电和直流电电流测试、电压测试、电阻、 通断性、二极管、电容测试
第2页/共23页
二、使用前点检查
1、检查本机的校验周期是否在有效 使用期内
。
2、外观表笔都确认正常
第3页/共23页
3、在使用电表前，请检查机壳。切勿使用已损坏的电表。 检查是否有裂纹或缺少塑胶件。特别注意接头周围的绝 缘。
第10页/共23页
第11页/共23页
测量交流或直流电流
1、调节旋钮至A, mA,µA。 A交流或直流电流0A～10A。 mA交流或直流电流0mA～400mA 。 µA交流或直流电流0µA～4000µA 。
fluke测试仪操作手册
f l u k e测试仪操作手册(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--fluke测试仪配置手册神州数码系统集成服务有限公司2013-10目录1.界面功能介绍........................................... 错误!未定义书签。
2.主机与备机查看 ......................................... 错误!未定义书签。
地址配置................................................. 错误!未定义书签。
4.对端口进行吞吐量的测试 ................................. 错误!未定义书签。
5.报告文件的查看 ......................................... 错误!未定义书签。
fluke测试仪主要是针对端口速率及流量的测试，下面将对怎么配置使用进行简单说明。
1.界面功能介绍包括有连接状态，端口速率等信息如下图所示：2.主机与备机查看主机与备机之间的决定是根据设置的密钥代码所决定的，如下图为主机，选项会有LAN选件、RFC 2544/ITO 选件。
下图为备机：选项只有LAN选件。
地址配置点击100MB的对话框后，再选择TCP/IP选项。
在右边的对话框会出现IP地址，输入对应的IP与掩码后，点OK，如图所示：提示：输入的键盘点击最下面的“键盘”图案，即可输入文字。
4.对端口进行吞吐量的测试1.点击标有蓝色按钮“主页”的图案，再点击ITO测试旁边的+2.选择吞吐量测试3.点击标有蓝色按钮“详细信息”的选项远程设备选择对端的备机，内容：全部是0，超时：10，大小里面包含了64K，128K，512K，1024K，1280K，1518K，Sweep。
一般选择Sweep，代表全部。
速率和持续时间上，就选择针对要测试的商品类型，如图以百兆商品为例作为测试，时间设置一般为60秒，再点开始就会进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选课件ppt
15
三、测试模型
1.TSB-67测试内容 TSB-67标准包含主要内容如下：
（1）两种测试模型的定义； （2）要测试的参数的定义； （3）为每一种连接模型及2类、3类和5类链路定义PASS或
FAIL测试极限； （4）减少测试报告项目； （5）现场测试仪的性能要求和如何验证这些要求的定义； （6）现场测试与实验室测试结果的比较方法。
连接终点 测试仪接线
连接终点
室内插座
水平电缆 测试仪连接线
接线板
精选课件ppt
17
三、测试模型
通道用来测试端到端的链路整体性能，又被称为用户链路。 它包括最长90m的水平电缆，一个工作区附近的转接点， 在配线架上的两处连接，以及总长不超过10m的连接线和 配线架跳线。通道测试模型如图所示。
精选课件ppt
9
一、测试的相关基础知识
7.衰减与近端串扰比(ACR) 衰减与近端串扰比是双绞线电缆的近端串扰值与衰减的差值， 它表示了信号强度与串扰产生的噪声强度的相对大小，单位以 dB表示。它不是一个独立的测量值而是衰减与近端串扰 (NXET-Attenuation)的计算结果，其值越大越好。
ACR、 NEXT、 衰减 （dB）
综合布线工程测试内容主要包括三个方面：工 作区到设备间的连通状况测试、主干线连通状 况测试、跳线测试。每项测试内容主要测试以 下参数：信息传输速率、衰减、距离、接线图、 近端串扰等。
精选课件ppt
2
一、测试的相关基础知识
1.接线图(Wire Map) 接线图是用来检验每根电缆末端的八条芯线与接线端子 实际连接是否正确，并对安装连通性进行检查。如图：
精选课件ppt
16
三、测试模型
2.TSB-67测试模型 TSB-67定义了两种标准的测试模型：基本链路(Basic Link)和通道(Channel)。 基本链路用来测试综合布线中的固定链路部分。由于综合 布线承包商通常只负责这部分的链路安装，所以基本链路 又被称为承包商链路。它包括最长90m的水平布线，两端 可分别有一个连接点以及用于测试的两条各2m长的跳线。 基本链路测试模型如图所示。
9.等效远端串扰〔Equal Level FEXT，ELFEXT〕 一个线对从近端发送信号，其它线对接收串扰信号，在 链路远端测量得到经线路衰减了的串扰值，称为远端串 扰(FEXT)。
发送信号
等效远端串扰
精选课件ppt
12
一、测试的相关基础知识
10.传输延迟(Propagation delay) 这一参数代表了信号从链路的起点到终点的延迟时间。 由于电子信号在双绞电缆并行传输的速度差异过大会影 响信号的完整性而产生误码。 常用的双绞线、同轴电线，它们所用的介质材料决定了 相应的传输延迟。双绞线传输延迟为56ns/m，同轴电线 传输延迟为45ns/m。
7
一、测试的相关基础知识
100
90
扰 近 80 端
70
串 dB 60
50
40
30 20
10
0
0
10 20
30 40
50 60
70 80 90 100
精频选率课(件MpHptz)
8
一、测试的相关基础知识
5.直流环路电阻 任何导线都存在电阻，直流环路电阻是指一对双绞线电 阻之和。
6.特性阻抗(Impedance) 特性阻抗是衡量出电缆及相关连接件组成的传输通道的 主要特性的参数。一般来说，双绞线电缆的特性阻抗是 一个常数。我们常说的电缆规格：100ΩUTP、120ΩFTP、 150ΩSTP，这些电缆对应的特性阻抗就是：100Ω、 120Ω、150Ω。
发送端 反射端
接插件不匹配
形成噪音，
导致失真
精选课件ppt
14
二、测试标准
目前常用的测试标准为美国国家标准协会EIA/TIA制 定的TSB-67、EIA/TIA-568A等。TSB-67包含了验证 EIA/TIA-568标准定义的UTP布线中的电缆与连接硬 件的规范。 随着超5类、6类系统标准制定和推广，目前EIA568 和TSB-67标准已提供了超5类、6类系统的测试标准。
第六章 综合布线工程测试技术
重点内容：
➢测试的相关基础知识 ➢双绞线测试内容 ➢Fluke测试仪的使用方法 ➢双绞线测试常见问题的解决方法 ➢光纤测试步骤 ➢测试报告的生成
难点内容：
➢双绞线测试内容 ➢光纤测试步骤 ➢测试报告的生成
精选课件ppt
1
第六章 综合布线工程测试技术
6.1 测试概述 一、测试的相关基础知识
精选课件ppt
10
一、测试的相关基础知识
8.综合近端串扰(Power Sun NEXT，PSNT) 在一根电缆中使用多对双绞线进行传送和接收信息会增 加这根电缆中某对线的串扰。综合近端串扰就是双绞线 电缆中所有线对对被测线对产生的近端串扰之和。
被测成对 综合近端串扰
精选课件ppt
11
一、测试的相关基础知识
起点 信号传输方向
终点
时间差距
精选课件ppt
13
一、测试的相关基础知识
11.回波损耗(Return Loss,RL)
该参数是衡量通道特性阻抗一致性的。通道的特性阻抗 随着信号频率的变化而变化。如果通道所用的线缆和相 关连接件阻抗不匹配而引起阻抗变化，造成终端传输信 号量被反射回去，被反射到发送端的一部分能量会形成 噪声，导致信号失真，影响综合布线系统的传输性能。
3.衰减(Attenuation) 衰减是信号能量沿基本链路或通道传输损耗的量度，它 取决于双绞线电阻、分布电容、分布电感的参数和信号 频率。衰减量会随频率和线缆长度的增加而增大，单位 用dB表示。如下图：
精选课件ppt
5
一、测试的相关基础知识
衰减与频率关系图
精选课件ppt
6
一、测试的相关基础知识
4.近端串扰损耗(NEXT) 近端串扰是指在一条双绞电缆链路中，发送线对对同 一侧其它线对的电磁干扰信号。NEXT值是对这种耦 合程度的度量，它对信号的接收产生不良的影响。 NEXT值的单位是dB，定义为导致串扰的发送信号功 率与串扰之比。NEXT越大，串扰越低，链路性能越 好。如下图：
精选课件ppt
正确接线
反接
错对
串绕
精选课件ppt
3
一、测试的相关基础知识
2.长度〔Length〕
基本链路的最大物理长度是94米，通道的最大长度 是100米。基本链路和通道的长度可通过测量电缆的 长度确定，也可从每对芯线Leabharlann 电气长度测量中导出。Pc机
基本链路94米
插座 通道最大长度100米
配线架
精选课件ppt
4
一、测试的相关基础知识
