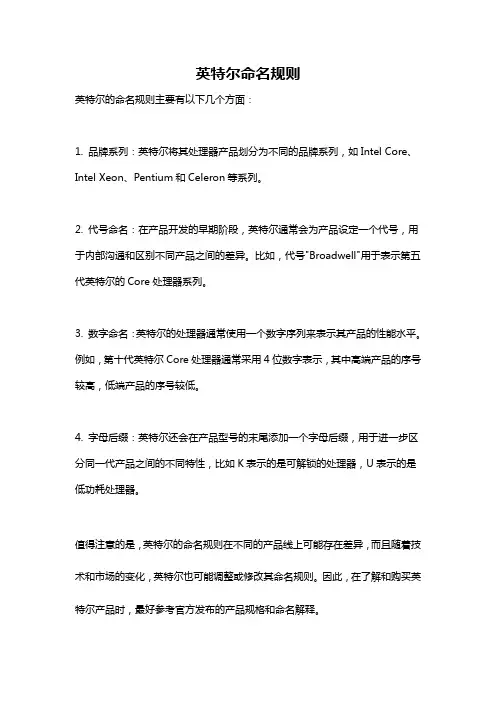

英特尔命名规则
篇一：英特尔处理器命名规则
英特尔处理器命名规则
前面酷睿和iX标识和上一代完全相同的，不做更多介绍。变化主要是中间四位
数字和最后两位字母。
第一位“4”：代表英特尔酷睿第四代处理器；
第二位“5”“6”“7”“8”“9”：这些数字代表处理器等级排序，数字越大性能等级相对越高；第三位“3”“5”“0”：这一位基本上就是对应核芯显
卡的型号，其中“3”代表高性能处理器配HD 4600；“5”代表核芯显卡采用
的是Iris 5000、5100或者Pro 5200；而“0”则是HD 4600；第四位
“0”“2”“8”：“0”在标准电压中代表47W，而在低电压中是代表15W；“2”则代表37W，“8”在低电压处理器中代表28W；
第五位“MX”“HQ”“MQ”“U”：字母“MX”代表旗舰级，“HQ”封装方式FCBGA1364，并且部分支持Trusted Execution Technology和博锐技术，“MQ”版本封装方式FCBGA946，
“U”代表超低电压以15W和28为主；
英特尔官方网站首批移动版酷睿i7处理器共有14款，其中TDP为57W的只有
一款，就是之前我们评测过的酷睿i7-4930MX，不过其搭载的核芯显卡是HD 4600，并不是大家想看到的Iris Pro 5200。另外，酷睿i7 M、H系列也有细
微的区别，初看后可能会认为H代表高性能、M代表主流。结果恰恰相反，M系列CPU频率比H系列更高，只是GPU没有使用最好的GT3e，旗舰型号Core i7-4930MQ的热设计功耗也唯一达到了57W。
除了酷睿i7外，官方网站也展示了酷睿i5和酷睿i3的具体规格。酷睿i5和
i3低电压版分为U和Y两种系列，命名规则中主要也区别在后四位上。拿其中
的酷睿i5-4200Y和酷睿i5-4258U为例，第一位“4”是第四代酷睿处理器；第二位的“2”则是产品序列，个人理解理论上数字越高性能越好；第三位数字“5”代表的是核芯显卡系列HD 5000以及Iris（锐矩）5100，“0”和“1”
都是HD 4400和HD 4200；第四位“0”代表15W，而如果标注数字是“8”的，
TDP则是28W，最后一位字母U依然代表低电压，而全新的“Y”字母则代表更
低功耗的11.5W。
注：在表格中有一项SDP是??之前没有过的，英特尔以往使用热设计功耗(TDP)来衡量计算机在最差情况下的功耗，即CPU全速运行一段时间的功耗。目前，
英特尔引入了一个新概念，即场景设计功耗(SDP)。这主要衡量计算机在媒体播放等轻量级应用下的功耗。英特尔将以(来自: : 英特尔命名规则 )SDP来衡量
用于平板电脑和笔记本的的处理器。可以看到，只有超低功耗的11.5W处理器
上才会有SDP场景设计功能。
篇二：英特尔酷睿i系列产品的命名规则和产品大全
第一代英特尔酷睿i系列处理器命名规则
在命名方式上，第一代英特尔酷睿i系列采用3位数加字母后缀的形式。
第二代英特尔酷睿i系列处理器命名规则
在命名方式上，第二代i7仍会沿用当前的命名方式，以第二代Core i7 2600
为例子，“Core”是处理器品牌，“i7”是定位标识，“2600”中的“2”表示第二代，“600”是该处理器的型号。至于型号后面的字母，会有四种情况：不
带字母、K、S、T。不带字母的是标准版，也是最常见的版本；“K”是不锁倍
频版；“S”是节能版，默认频率比标准版稍低，但睿频幅度与标准版一样；“T”
篇三：Intel CPU命名规则
Dothan:
英特尔从这一代移动处理器开始，放弃了用频率来标注CPU，而使用了三位数
字的方法来命名，用户的困惑也由此生根。我们需要解释一下，这三位数字的
规律是:从左向右数的第一位数字，若是“7”则代表是奔腾M，若是“3”则代
表赛扬M;从左向右数的第二位数字代表相对频率的高低，具体是多少需要参看
下面的表格;结尾的数代表了处理器的前端总线和电压的信息，其中以“7“开
头“0”结尾的代表前端总线为533MHZ的奔腾M，以“7“开头“5”结尾的，
代表前端总线为400MHZ的奔腾M，“8”结尾表示是低电压版处理器，而“3”
结尾的则表示超低电压版产品。下面再来看看具体的命名对照表: 准版奔腾M：
低电压版奔腾M、超低电压版奔腾M、Dothan核心赛扬M 低电压版奔腾M：
超低电压版奔腾M：
Dothan核心赛扬M：
Yonah:
从yonah开始，英特尔移动CPU启用Core命名，双核产品被称为Core Duo,单
核产品则被称为Core Solo。在具体产品命名上，英特尔改变了上一代奔腾M
所采用的三位数字命名方法，而开始采用一个由字母开头，后接四位数字的命
名方法。打头的字母有T、L(LOW)和U(ULTRA LOW)三种，分别代表标准电压版、低电压版和超低电压版处理器。四位数字中从左往右数的第一位，若是“1”就代表单核产品、“2”则代表双核产品。从左往右数的第二位数字代表了同系列产品中相对频率的高低，数字越大则频率越高。举个例子，T2300，就表示这款产品是双核的标准电压处理器，“3”是它的相对频率，实际频率为1.66GHZ。
在yonah家族中，还有两款缩水版的T系列处理器，他们分别是T2050和
T2250，这两款处理器的前端总线由标准的667MHZ降为了533MHZ，二级缓存保
持不变，他们的频率分别为1.6GHZ和1.73GHZ。T2050是一款性价比相当高的
处理器，它的性能和T2300相差在5%以内，而采用它的笔记本的价格就要便宜500元以上。此外，还有一款名为T2300E的Yonah值得注意，正是它先前让戴
尔卷入了“换芯事件”，这款处理器除了不支持VT虚拟化技术化，其余的各项指标完全和T2300一样。
我们来看看Yonah家族的产品规格表:Core Duo:
·Yonah（Core Solo、Yonah核心赛扬M） Core Solo:
从以上两个表我们还可以发现，同频率的Yonah处理器，双核要比单核的功耗
大一些。而单核的U系列Yonah,功耗只有5.5W,非常适合用来制造超便携式笔
记本电脑。Yonah核心赛扬M:
Merom:
Merom核心的移动处理器即是我们平常所称的酷睿2中的一种。它的命名规则
和Yonah相似，也是以字母T、L和U打头，只不过后面所跟的数字不同。它目前包含两大系列，分别是高端的T7000系列和规格稍低的T5000系列。Merom
刚发布时，字母编号只有标准版的T。在目前的市场上，我们尚不能见到以字
母L开头的低电压Merom和以字母U开头的超低电压Merom，而基于Merom核
心的赛扬M现在也还没有来得及推出。按照英特尔的计划，明年一季度会推
出L系列的Merom,U系列的Merom则会在二季度推出。merom家族产品规格表:
Merom的性能比Yonah有一定幅度的提升，但功耗也增加了3W。7系列和5系
列的Merom主要的差别在二级缓存和频率上。另外，酷睿2还有一款产品
T5200未列在上表中。这是一款基于市场考虑而生产的缩水版Merom，专门供给笔记本厂商打价格战，可以预见它将和前辈T2050一样，会是一款性价比相当
高的处理器。
英特尔之所以采取复杂的让人头晕的命名方式，就是为了让消费者慢慢忘记频率。的确，处理器的发展早就应该跳出单纯只追求频率的怪圈了。英特尔的初
衷也许是好的，但用户多年以来形成的习惯岂是说改就能改得了的?如此一来，
详细解读主板厂商命名规则——华硕篇
详细解读主板厂商命名规则——华硕篇 主板所属系列：Premium 高品质版Deluxe 豪华版EVO 进化版PRO 专业版(空) 标准版 LK 超值版加强版LE 超值版LX 入门超值版 这些主板系列在市场定位、功能和价格上都略有不同，级别由高到低，以便适合不同用户的使用需求。因此，P8Z77-V PRO就是一款专业版主板，而F2A85-M LE则是一款超值版主板。综合以上信息，我们不难看出P8Z77-V PRO是一款采用LGA 1155处理器接口的Z77系列主板，并且该主板为带有显示输出接口的ATX版型专业版主板。同理， F2A85-M LE主板是一款采用Socket FM2处理器接口的A85超值版主板，并且主板版型为Micro ATX小板型。华硕H61M-E怎么样？是不是似乎知道了些什么？只要大概了解上面的规则，就可以凭借华硕主板的型号，识别出大量的有用信息。下面让我们再来看一款主板，型号为H61M-E，这款主板似乎不能用上述的规则来解释，那么就需要使用下面这套华硕2013年主板命名规则了。2013年主板命名规则详解：华硕在今年刚刚更换了一套新的规则，近期上市的一些主板都会使用新规则命名，新规则与2012年规则相比简化了很多，但主板系列部分有一些变化。新规则的命名公式为AB-C，每一个字母代表一条信息：A
代表芯片组名称；B代表主板尺寸；C代表主板所属系列。关于芯片组名称和主板尺寸的部分，新规则与旧规则的命名方式完全相同，这里不再赘述。下面重点分析一下新命名规则的主板系列部分。主板所属系列：Premium 高品质版Deluxe 豪华版EXPERT 专家版PRO 专业版PLUS 加强版A/C/E/G/K 超值版 P/R/T/U/Y/Z 入门版这套新的主板系列的定位依然是由高到低，只是标识和命名方式较之前稍有不同，用户可以根据自身需求，选择相应级别的主板。由此我们已经可以看出，华硕H61M-E是一款基于H61芯片组的Micro ATX版型超值版主板。华硕Crosshair V Formula上面的两套命名规则可以覆盖目前市场上绝大多数华硕主板。最后，再让我们来看一下华硕ROG玩家国度系列主板的命名规则及市场定位。
电脑硬件-主板介绍及命名规则
电脑硬件-主板介绍及命名规则 品牌角度: 一线品牌-特点研发能力强,推出新品快,产品线齐全,高端产品质量过硬. 1.华硕(asus) 主板第一品牌和制造商,做工追求实而不华,高端主板尤为出色.超频能力很强,价格是最高的,-不过其中中低端的产品也有相对较差的产品. 2.微星(msi) 出货位居世界前五附件齐全且豪华,在校园里有活动,受学生欢迎,但超频能力不突出/中低端某些型号缩水比较严重,假多;/ 3.技嘉(gigabyte) 产量和msi差不多,多以做工华丽而闻名. 但不是华而不实. 超频能力还很突出,中抵端的和微星一样的问题/. 准一线品牌特点:主要注意力都放在Intel方面，而对于销量相对较少的AMD平台多少都有些漫不经心，于是专心做DIY市场的几个主板品牌就崭露头角。 1升技（ABIT）：把超频作为第一要务，做工用料方面丝毫不逊色于一线品牌.国外知名媒体的调查中，升技都是位列华硕之后而居于次席由于升技只做DIY 市场，主板出货量不算大 2.磐正（EPOX）：原名磐英，因为在国内被抢注而更名磐正。与升技的风格类似，超频能力同样有口皆碑，而且附件更加齐全，价格相对也更为低廉二线品牌 1.富士康（FOXCONN）：我国台湾的鸿海集团，目前主板出货量已经位居世界第二，直追华硕——当然大多数是OEM和代工的,前两年曾经以“富本” 的品牌进入大陆市场
2.精英（ECS）：出货量曾经一度超过华硕而坐上了头把交椅，但是近两年不幸被赶超，现在位列世界第三。与其它大厂不同的是，精英一向只走低价路线，主板做工用料平庸，超频能力几乎等于零，附件也都是最基本的。不过仅两年精英也力图改变，推出了高端的“EXTREME”系列主板 3.英特尔（INTEL）：他的影响力绝对在华硕之上，但是完完全全是代工的，目前都是富士康制造，做工用料没的说，但是根本不能超频，附件也很少，为DIYER所不齿，比较适合家庭和企业使用。 4.青云（ALBATRON）：由技嘉的一位高层另立门户而创建，自称“一线品质、二线价格”，也确实做到了，各方面都不亚于一线大厂，价格也更低廉，超频能力出众，目前名气还不太大. 5.映泰（BIOSTAR）：也是世界级的主板大厂，不过近两年才进入DIY市场，虽然拥有“九大奇技”等特色技术，但超频能力一般，同样比较适合家用和商用。 6.承启（CHAINTECH）：产品线涵盖了高、中、低档，做工精良，超频方面也不错，但是市场渠道做的不太出色，近两年来在市场比较少见了。 7.建基（AOPEN）：隶属于台湾宏基集曾经把真空管做到主板上，做工用料都很出色，超频能力也不错，但价格偏高，渠道不佳，在国内接受度不甚理想。 8.佰钰（ACROP）：在OEM市场的出货量比较大，因此也能跻身世界前十，在DIY市场则很不如意，商标被抢注，销量受到很大影响。主板做工还不错，“主板大夫”值得称道，但超频能力平庸。 9.艾威（IWILL）：知名的服务器/工作站主板生产厂商，也推出了一些DIY 主板，品质出众，但由于在DIY市场的经验不足，所以销量一直很小
华硕主板型号
教你2种方法下载个EVEREST 或者是CPU-Z 都可以查主板型号~ 华硕主板的命名规则 前两个字母以“P4或P5”开头， “P4”表示为CPU的插座为SOCKET478针脚，“P5”则意为CPU的插座为LGA775。 第三字母为主板所采用的芯片组的说明,具体如下—— “A”意为使用的是INTEL925的芯片组。 “G”意为使用的是INTEL915的芯片组。 “P”意为使用的是INTEL8系列的芯片组,例如845PE,848P,865PE,875PE “V”意为使用的是VIA系列的芯片组。 “S”意为使用的是矽统系列的芯片组。 “U”意为使用的是扬智系列的芯片组 第四字母定义如下—— 当是P5的主板时，第四和第五字母表示为内存的内型。如“D1”表示DDR，“D2”表示DDR2。“DC”表示即支持DDR也支持DDR2。 当是P4的主板时，视情况而定。 还有其他的到第四位就是数字了,那他以后的数字就代表他的前端总线的数值了,例如:P4P800-X,就代表他的前端总线为800MHz 几乎每块主板都有一个后缀,其后缀意义如下－ PREMIUM:超高品质版 DELUXE:豪华版 E:高端 PRO:高级版 SE:第二版 X:优化版 M:意为板型为小板(几乎所有的小板都集成了显卡) V:意为集成显卡的主板附带了显卡接口(这种主板都集成了显卡) 如主板为P5GDC DELUXE，以它为例， “P5”是指用INTEL 的CPU，CPU的插座为LGA775。即用“P”起头的华硕主板为INTEL的CPU。 “G”表示为用“INTEL915”的芯片组。 “DC”的意义为即支持DDR也支持DDR2。 而“DELUXE”则表示为“豪华板”的意思。 如P4P800 SE的命名规则为—— “P4”的意思为用INTEL P4的CPU，CPU的插座为SOCKET 478针脚。 “800”则表示为前端总线为800MHZ。 “SE”则意为“第二版” 第一个字母除了以“P”开头的主板外，其它都为AMD的主板。 第二个是数字, “7”和“8”分别代表“K7”和“K8”。 第三字母代表芯片组的厂家——
Intel处理器型号命名详解
Intel处理器型号命名详解 凭借着妇孺皆知的品牌效应和随处可见的广告宣传，Intel的CPU在国内拥有数量极其庞大的用户群。但是由于产品线频繁更新，别说是普通消费者，就连一些泡在卖场的商家都被其种类繁多的产品型号搅得一头雾水。下面笔者就将对这些CPU的型号命名进行讲解，以帮助读者选择自己钟意的产品。 Intel CPU产品介绍 从大的命名规则来看，Intel的CPU产品主要分为Pentium奔腾系列和Celeron赛扬系列处理器。而从架构上区分，目前市面上的Intel CPU产品既有最常见的Socket 478架构，也有老一代的Socket 370架构，还有极少量的Socket 423架构。 (Intel的Pentium 4和Celeron处理器) 一、早期的Socket 370架构： 这是Intel的早期产品，当前二手市场上能见到的有Coppermine铜矿核心的Pentium Ⅲ和Celeron Ⅱ，以及Tualatin图拉丁核心的Celeron Ⅲ。虽然看起来稍显过时，但其实这里面也有着性价比较高的产品。例如Tualatin图拉丁核心的Celeron Ⅲ，因为拥有 32KB的一级缓存和256KB的二级缓存，所以性能与同频的Pentium Ⅲ都有得一拼。并且由于采用了0.13微米制程，所以Tualatin图拉丁赛扬的超频潜力也不错。不过由于Intel的市场策略，Socket 370架构现已被彻底抛弃，基于该架构的主板和CPU产品也因此失去了任何升级潜力。所以这些CPU只适合老用户升级使用，并不推荐新装机的用户购买。 二、过渡型Socket 423架构： 这主要见于Intel第一批推出的Willamette核心Pentium 4产品。但它只不过是昙花一现，上市不久便立即被Socket 478架构所取代。其相应的处理器和主板产品也迅速被品牌机等市场消化，现在市场上已经几乎见不到它们了。所以如果您在逛市场时见到这样的CPU，估计都是不知道从哪翻出的仓底货或是二手产品，笔者奉劝大家尽量少碰为妙。三、主流的Socket 478架构： 这是当前Intel的主流产品，产品线中既包括有高端的Pentium 4处理器，也包括了低端的Celeron处理器。可就是同属Socket 478架构的Intel处理器，也有许多不同类型。这就是我们下面将要讲述的内容。 "ABCDE"含义释疑 我们知道，Intel的不少Pentium 4处理器在频率后面还带有一个字母后缀，不同的字母也代表了不同的含义。 "A"的含义： Pentium 4处理器有Willamette、Northwood和Prescott三种不同核心。其中Willamette核心属于最早期的产品，采用0.18微米工艺制造。因为它发热较大、频率提升困难，而且二级缓存只有256KB，所以性能颇不理想。于是Intel很快用Northwood核心取代了它的位置。Northwood核心Pentium 4采用0.13微米制程，主频有了很大的飞跃，二级缓存容量也翻了一番达到了512KB。为了与频率相同但只有256KB二级缓存的Pentium 4产品区别，Intel在其型号后面加了一个大写字母"A"，例如"P4 1.8A"，代表产品拥有 512KB二级缓存。这些产品均只有400MHz的前端总线(Front Side Bus，简称FSB)。"B"的含义： 同样频率的产品，在更高的外频下可具备更高的前端总线，因此性能也更高。为此Intel在提升CPU频率的同时，也在不断提高产品的前端总线。于是从可以支持533MHz FSB的845E等主板上市开始，市场上又出现了533MHz FSB的Pentium 4处理器。为了与主频相同但是只有400MHz FSB的Pentium 4产品区别开来，Intel又给它们加上了字母"B"作为后缀，例如"P4 2.4B"。 "C"的含义：
技嘉主板命名规则
在CHH置顶一个技嘉板卡命名规则详解，以供大家选择技嘉产品的时候明白自己需要哪款。 一分价钱一分货的道理千古不变，拥有更多技术的板卡价格自然也更高。如果用不上也没有太大意义，选择最适合自己的才是根本。 技嘉目前市售主板型号如下： 主板部分： 技嘉主板均以GA字母开头，分成Intel和AMD两部分芯片组系列。 Intel部分： 1、GA后面直接跟上芯片组型号（注①）。 例：GA-X58 GA-P55... 2、芯片组之前有带一个E字母的，表示主板带有技嘉加强动态节能技术，也就是处理器供电相数可随负荷调整。X58、P55、H55、H57系列，全部带有第二代动态节能技术，不在编号上标明。 例：GA-EP43 3、芯片组后字母T，为使用DDR3内存型号主板，针对芯片组原来具有DDR2型号的升级。芯片组只支持DDR3的，X58、P55、H55、H57系列不标明。 例：GA-EP43T 4、芯片组后字母M，为Mirco-ATX板型。 例：GA-H55M、GA-G41M 5、芯片组后字母A，支持技嘉的“333”技术。即拥有USB3.0、SATA3、三倍USB 接口供电技术。三倍USB接口供电，可以让一个USB接口就支持USB硬盘、光驱或其他需要大电流的USB设备，也可以支持技嘉的On/Off Charge，在电脑关机的情况下依旧提供足够的电流为手机或ipad等外设正常充电。 例：GA-X58A、GA-P55A AMD部分： 1、GA后面表示芯片组型号。MA，表示AMD芯片组，单独一个M，表示Nvidia 芯片组。870/880/890/790等芯片组会省略MA。
例：GA-MA770（AMD 770）、GA-M68（Nvidia 6800）、GA-890X（AMD 890X）、GA-890FX(AMD 890FX)、GA-880G（AMD 880G） 2、芯片组后带T，同Intel部分，为使用DDR3内存型号，针对原来芯片组有DDR2的升级。只支持DDR3的870/880/890不标明。 例：GA-770T 3、芯片组后带字母P，表示拥有板载显存。 例：GA-890GPA-UD3H 4、芯片组后带字母M，表示Micro-ATX板型。 例：GA-785GMT 5、第二部分最后带字母A，表示支持技嘉“333”技术，不论SATA3是否原生，带A的就是3项都支持。USB3.0、SATA3、三倍USB供电。 第三部分： 经过一个“-”号后，查看第三部分。 1、首字母为U，表示此款为2倍铜PCB型号，即技嘉的超耐久技术。 例：GA-P55A-UD3R 2、第三部分带字母D，表示此款为全固态电容。带字母S，表示部分使用固态电容。 例：GA-MA770T-UD3P（全固态电容）、GA-MA770T-US3（非全固态电容） 3、第三部分首字母带E，表示支持轻松省节能技术（供电部分普通，不强化） 例：GA-G41T-ES2L 4、第三部分数字。一般2-6，表示技嘉的自带6项技术，拥有几项。7为原来的Extreme系列，为高端产品，目前只有X58A-UD7、890FXA-UD7、P55A-UD7三款，9目前只给了X58A-UD9。 例：GA-H55M-D2H 5、第三部分为USB3，表示拥有USB3.0和三倍USB供电技术，但不包含SATA3。此类主板一般均为2倍铜，全固态。或者可以理解为 UD+USB3，省略了UD。
电容的型号命名
电容的型号命名 1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成： 第一部分：用字母表示名称，电容器为C。 第二部分：用字母表示材料。 第三部分：用数字表示分类。 第四部分：用数字表示序号。 2）电容的标志方法： （1）直标法：用字母和数字把型号、规格直接标在外壳上。 （2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。 （3）色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示： 颜色黑棕红橙黄绿蓝紫灰 耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V 15）安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 16）安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义 安规电容的参数选择 X电容，聚苯乙烯（薄膜乙烯）电容，从上面的贴子里也可以看到，聚苯乙烯的耐电压较高，适合EMI 电路的高压脉冲吸收作用。 2.容量计算：一般两级X电容，前一级用0.47uF,第二基用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。（电容容量的大小和电源的功率无直接关系） 电容的型号命名：
最新整理Intel处理器命名规则是怎样的
I n t e l处理器命名规则是怎样的 相信我们大多数人电脑都是使用I n t e l的处理器，处理器有很多种，官方都是怎么进行命名的呢?在I n t e l C P U型号中，都有哪些C P U是带后缀的呢?请看下文解析。 I n t e l处理器命名规则是怎样的? M：笔记本专用C P U，一般为双核，M前面一位数字是0，意味着是标准电压处理器，如果是7，则是低电 压处理器。 U：笔记本专用低电压C P U，一般为双核，U前面一位数字为8，则是28W功耗的低压处理器(标准电压双核处理器功耗为35W)，若前一位数字为7，则是17W功耗的低压处理器，若为0，则是15W功耗的低压处理器。 H：是高电压的，是焊接的，不能拆卸。 X：代表高性能，可拆卸的。 Q：代表至高性能级别。 Y：代表超低电压的，除了省电，没别的优点的了，是不能拆卸的。 T：是涡轮增压技术，能增加C P U的转速，比如5400转的，可以提升到7200转，用来增加C P U性能。 K：可以超频的版本。
无后缀的是标准版。 Q M(第四代开始改为M Q)：笔记本专用C P U，Q是Q u a d 的缩写，即四核C P U。若Q M前一位数字是0，则表示此产品为功耗45W的标准电压四核处理器，若为2，则表示此产品为35W功耗的低电压四核处理器，若为5，与对应为0的C P U主要规格相同，但集成的核芯显卡频率更高(如3630Q M和3635Q M，后者核显最大频率 1.2G H z，前者则是 1.15G H z)。 H Q：第四代C P U新出现的系列，主要参数和标准的四核C P U一致，但集成了性能空前强大的核芯显卡I r i s P r o5200系列，这种核显的性能可以直接媲美中端独立显卡。目前有i74750H Q，4850H Q和4950H Q三款C P U，后来出了一款i7 4702H Q，并没有集成高性能核芯显卡，是定位较为模糊的一款产品。 X M：最强大的笔记本C P U，功耗一般为55W。X意为E x t r e m e，此类型C P U完全不锁频，在散热和供电允许 的情况下可以无限制超频，而即便是默认频率下，也比同一时代的其它产品强大得多。这类C P U都是工厂生产后精心挑选出来得极品，质量极佳，性能完美，但价格非常昂贵。一块X M系列的C P U批发价可达1000美金以
华硕主板命名规则
最新华硕主板命名规则 问题补充：我想买华硕的主板，想了解一下华硕主板的最新的命名规则，怎么通过华硕主板的名字就能知道哪款主板是高端，哪款主板是缩水版本的，哪款主板是增强型的。 问题产生时间：2012-04-05 问题 最新答案 华硕主板启用了最新的命名规则，以帮助用户从主板的名称就能够了解到主板的芯片组、定位等等，现在就让我们来仔细的看一下。 华硕主板最新命名规则（点击小图看大图） 从上图中看，华硕主板的名称分为了A、B、C、D、E、F四个部分，其中，“A”部分表明的是主板的CPU插槽类型，包括了目前主流的几种Intel和AMD平台接口。“B”部分显示的是芯片组的名称，由于芯片组众多，因此在上图中没有一一展示出来，从这一部分来看，其实也很容易就了解到主板使用的不同芯片组。由于目前正是DDR2内存和DDR3内存的过渡时期，因此在“C”部分就表示了主板的内存插槽的不同类型。 “D”部分表明的是主板是否采用了华硕Xtreme Design（极限设计），如果有“D”字
母出现在主板型号的这个位置，就表明该主板采用了极限设计，没有字母，就表明没有使用该技术。在“E”部分，表明的是主板采用的板型以及是否带集成显卡。最后，在“F”部分，就表明的是该主板处于怎样一个产品系列，这个部分，与主板的价格也是联系非常紧密的。 详细举例： 现在新的命名规则为:cpu+芯片组+内存+独家设计+板型特征+产品后缀，也就是ABCD——EF 的形式 第一项 表示采用接口或支持的CPU“P”开头的是Intel的芯片组。后面的数字代表接口代数，比如LGA 1156要比LGA1366出的时间晚，所以为P7。由于AMD得AM2+接口提供了对AM3接口的支持，所有编号为M4的一部分为AM3接口，一部分为AM2+/AM2接口，但都是能支持AM3处理器的。而M3系列推出较早，采用AM2+/AM2接口，大部分也是支持AM3处理器。 编号含义 P7 Intel LGA 1156 P6 Intel LGA 1366 P5 Intel LGA 775 M4 AMD AM3/支持AM3处理器 M3 AMD AM2+/AM2 M2 AMD AM2 （这个大家注意，M2N68 AMSE是可以用AM3CPU的，但是它兼容，没有说支持，出了问题不要怪别人哦） 第二项 代表主板的芯片组，其中AMD以A开头，比如A785,A79，intel直接是芯片组的名称。不过这仅是适用于采用新命名规则的新产品，之前推出的产品以字母命名较多，XM后缀的一般为Micro-ATX板型的集成主板，X为不定项，一般有“E”，“V”，“C”等，代表不同的定位 编号对应芯片组 T X58 E X48/X38 Q P45 Q-XM G45 QL P43 QL-XM G43 QPL G41

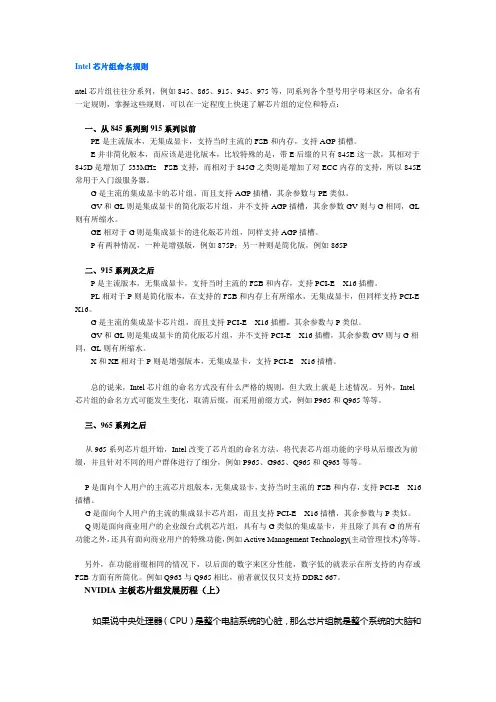

Intel芯片组命名规则
