燃油计量阀的故障诊断
燃油计量阀的故障诊断
资讯： 燃油计量阀实物安装
资讯： 燃油计量阀的检查方法
1、可以通过听声/或者用手去感触它是否在 工作 2、可以通过诊断仪 3、可以测量线束和本体阻值 4、可以拆开检查其流通能力
燃油计量阀的工作过程
进行决策分组来完成任务：
1、进行学员分组，根据资讯内容制定诊断燃油计量阀和燃 油压力调节阀的工作计划并实施。 1）燃油计量阀针脚定义： 2）燃油计量阀检测流程： 3）说说你对燃油计量阀的判断：
检查和评估： 总结燃油计量阀的诊断过程，并填 写下表中。
思考：
通过本次任务，思考，如果燃油计量 阀被卡死，会造成供油系统什么故障？

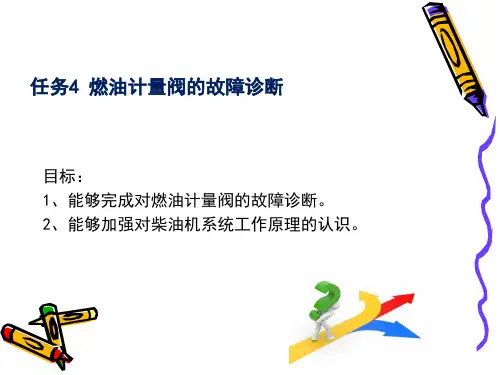

任务4 燃油计量阀的故障诊断
目标： 1、能够完成对燃油计量阀的故障诊断。 2、能够加强对柴油机系统工作原理的认识。
资讯：燃油计量阀
燃油计量阀通过控制流 入高压泵的燃油量来调节高 压区域燃油压力。优点是仅 产生当前工作状态所必需的 压力，从而减小高压泵的功 率消耗，避免没有必要的燃 油加热。 如果不通电，燃油计量 阀打开。如果出现故障，发 动管理系统处于紧急运行模 式。
浅谈加油机计量检定中的常见故障及问题分析

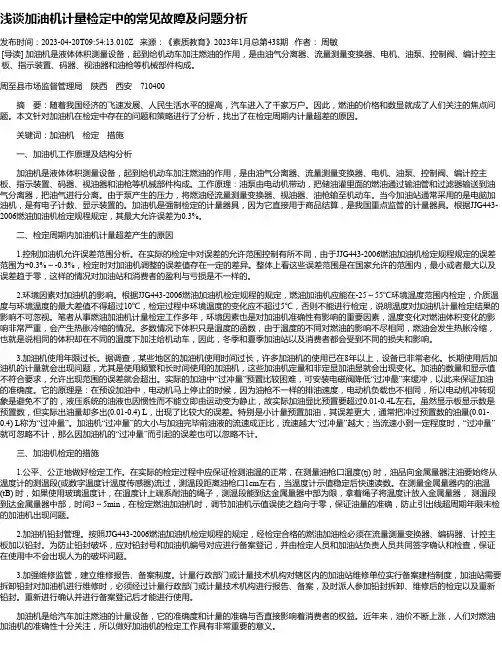

浅谈加油机计量检定中的常见故障及问题分析发布时间：2023-04-20T09:54:13.010Z 来源：《素质教育》2023年1月总第438期作者：周敏[导读] 加油机是液体体积测量设备，起到给机动车加注燃油的作用，是由油气分离器、流量测量变换器、电机、油泵、控制阀、编计控主板、指示装置、码器、视油器和油枪等机械部件构成。
周至县市场监督管理局陕西西安710400摘要：随着我国经济的飞速发展、人民生活水平的提高，汽车进入了千家万户。
因此，燃油的价格和数显就成了人们关注的焦点问题。
本文针对加油机在检定中存在的问题和策略进行了分析，找出了在检定周期内计量超差的原因。
关键词：加油机检定措施一、加油机工作原理及结构分析加油机是液体体积测量设备，起到给机动车加注燃油的作用，是由油气分离器、流量测量变换器、电机、油泵、控制阀、编计控主板、指示装置、码器、视油器和油枪等机械部件构成。
工作原理：油泵由电动机带动，把储油灌里面的燃油通过输油管和过滤器输送到油气分离器，把油气进行分离。
由于泵产生的压力，将燃油经流量测量变换器、视油器、油枪输至机动车。
当今加油站通常采用的是电脑加油机，是有电子计数、显示装置的。
加油机是强制检定的计量器具，因为它直接用于商品结算，是我国重点监管的计量器具。
根据JJG443-2006燃油加油机检定规程规定，其最大允许误差为0.3%。
二、检定周期内加油机计量超差产生的原因1.控制加油机允许误差范围分析。
在实际的检定中对误差的允许范围控制有所不同，由于JJG443-2006燃油加油机检定规程规定的误差范围为+0.3%～-0.3%，检定时对加油机调整的误差值存在一定的差异。
整体上看这些误差范围是在国家允许的范围内，最小或者最大以及误差趋于零，这样的情况对加油站和消费者的盈利与亏损是不一样的。
2.环境因素对加油机的影响。
根据JJG443-2006燃油加油机检定规程的规定，燃油加油机应能在-25～55℃环境温度范围内检定，介质温度与环境温度的最大差值不得超过10℃，检定过程中环境温度的变化应不超过5℃，否则不能进行检定，说明温度对加油机计量检定结果的影响不可忽视。
燃油计量阀故障案例
燃油计量阀故障案例燃油计量阀是汽车燃油系统中的重要部件，它的主要作用是控制燃油的流量，保证发动机燃油供应的准确性和稳定性。
然而，在实际使用过程中，燃油计量阀也会出现各种故障，导致汽车性能下降甚至无法正常行驶。
本文将通过实际案例，分析燃油计量阀故障的原因和解决方法，帮助读者更好地了解和应对这一问题。
案例一，燃油计量阀堵塞。
某车主反映，自己的车辆在行驶过程中出现加速不顺畅，油耗增加的问题。
经过检查发现，燃油计量阀存在堵塞现象，导致燃油供应不足，影响了发动机的正常工作。
解决方法，对燃油计量阀进行清洗和维护，排除堵塞物，恢复燃油供应的畅通。
案例二，燃油计量阀失灵。
另一位车主发现，车辆在怠速时抖动严重，加速不稳定，甚至出现熄火的情况。
经过检查发现，燃油计量阀失灵，无法正常控制燃油流量，导致发动机运转异常。
解决方法，更换燃油计量阀，确保燃油供应的准确性和稳定性。
案例三，燃油计量阀电路故障。
有车主反映，车辆行驶中出现动力不足，怠速不稳等问题。
经过检查发现，燃油计量阀电路存在故障，无法正常工作，导致燃油供应不足。
解决方法，检修燃油计量阀电路，修复故障，确保燃油供应的正常工作。
结语。
燃油计量阀作为汽车燃油系统中的重要部件，一旦出现故障将严重影响汽车的性能和安全性。
因此，及时发现并解决燃油计量阀故障至关重要。
通过本文介绍的案例，相信读者对燃油计量阀故障有了更深入的了解，也能更好地应对类似问题。
总之，定期检查和维护燃油计量阀，及时发现并解决故障，是保证汽车正常运行的重要措施。
希望本文对您有所帮助，谢谢阅读。
报油量计量单元故障,如何排查？

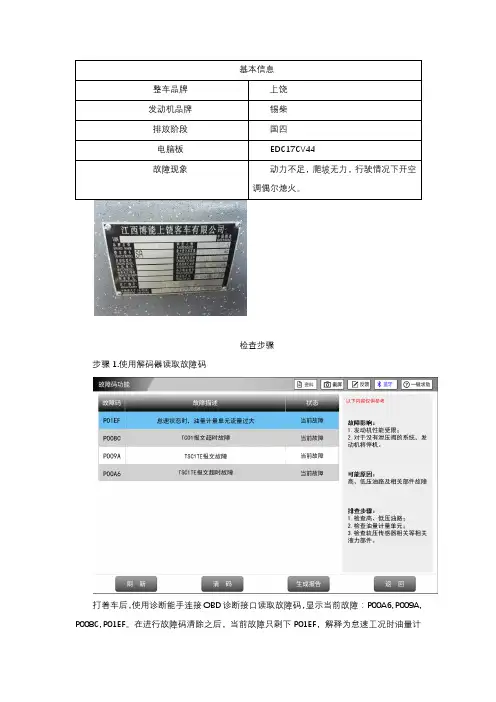

基本信息整车品牌上饶发动机品牌锡柴排放阶段国四电脑板EDC17CV44故障现象动力不足，爬坡无力，行驶情况下开空调偶尔熄火。
检查步骤步骤1.使用解码器读取故障码打着车后，使用诊断能手连接OBD诊断接口读取故障码，显示当前故障：P00A6, P009A, P008C, P01EF。
在进行故障码清除之后，当前故障只剩下P01EF，解释为怠速工况时油量计量单元油量偏大。
步骤2.现场诊断首先车辆不开空调，熄火后，等待几分钟故障码可以清除掉；当开空调后，运行一段时间后就会出现。
然后跟车路试关掉空调，车辆运行正常，开空调后，运行不到10分钟，报P01EF，并且行驶中偶尔会熄火。
步骤3.分析故障码首先根据故障码和故障现象进行分析，当打开空调后负载增加，喷油器喷油量无法满足负荷需要，燃油计量单元需要供给更多的油（油量超过正常供给）来满足空调需求，导致报出P01EF，甚至在行驶过程中熄火。
初步判断：1.燃油计量单元问题（油量计量单元磨损、卡滞）2.低压油路问题（供油压力不足）3.高压油路回油过大，喷油器喷油不足步骤4.检查燃油计量单元检查燃油计量单元线束，用万用表测量燃油计量单元电阻值为3.1欧姆，电阻值正常，测量电压，将单元拔下来电压值分别是26.5V和3.3V，插上接头后，燃油计量单元两个的针脚电压分别是26.6V左右（破皮测量），燃油计量单元电控线路无问题。
检查燃油计量单元是否磨损，对燃油计量单元进行更换，试车，开空调故障依然存在。
排除燃油计量单元的问题。
步骤5. 检查油路对低压油路打直流，从油箱直接接油管直通到油泵，回油直接从回油口接到油箱，断开燃油滤清器和油水分离器，路试，开空调依然报P01EF。
P01EF出现后，此时油门踩到底100%，发动机最高转速只有1545转，燃油计量单元开度为18.94%，信号电压为2678.2mv,电流为1311mA。
步骤6. 检查喷油器检查喷油器的喷油量大小，将发动机内的喷油器放在台架上进行检测，发现第三缸内的喷油器喷油量偏小，回油量偏大，更换第三缸喷油器。
探究燃油加油机计量超差的原因及解决措施
探究燃油加油机计量超差的原因及解决措施燃油加油机计量超差是指在加油过程中，加油机计量的实际加油量与实际加油量之间存在偏差。
这种情况通常是由于加油机自身或操作不当导致的，下面将从这两个方面探究燃油加油机计量超差的原因及解决措施。
一、燃油加油机自身原因1.机械磨损：随着使用时间的增加，加油机内部的机械部件可能会发生磨损，导致计量机构的精度下降，从而造成计量超差。
解决措施：定期检查和维护加油机的机械部件，及时更换磨损严重的部件，确保计量机构的稳定性和精度。
2.密封性能不佳：加油机的密封性能不佳可能导致燃油泄漏，从而影响计量准确性。
解决措施：定期检查和更换加油机的密封件，确保密封性能良好，避免燃油泄漏，保证计量准确性。
3.传感器故障：加油机中的传感器用于测量燃油流量，如果传感器损坏或失灵，将会导致计量超差。
解决措施：定期检查和维护加油机的传感器，确保其正常工作，避免计量超差的发生。
二、操作不当原因1.操作人员技术水平低：燃油加油机的操作需要一定的技术水平，如果操作人员技术水平低下，可能会加油不准确，导致计量超差。
解决措施：加强对加油机操作人员的培训，提高其技术水平，确保加油操作的准确性。
2.操作过程中存在干扰因素：在加油过程中，如果存在外界干扰因素，如加油枪位置不正确、测量仪器不准确等，都可能导致计量超差。
解决措施：加强对加油操作过程的监管，确保加油枪位置正确、测量仪器准确，避免干扰因素对计量准确性的影响。
3.加油机使用不当：如果加油机使用不当，例如多次加油未清零，或者在加油机计量错误之后没有及时纠正，也可能导致计量超差。
解决措施：加强对加油机使用过程的监督和管理，确保加油操作正确、计量准确。
综上所述，燃油加油机计量超差的原因主要包括加油机自身原因和操作不当原因。
为解决这一问题，应定期检查和维护加油机的机械部件，确保计量机构的精度和稳定性；同时，加强对加油操作人员的培训，提高其技术水平，确保加油操作的准确性；此外，还需要加强对加油操作过程的监管，确保加油枪位置正确、测量仪器准确，避免干扰因素对计量准确性的影响。
加油机流量计常见故障修理与检定校准
加油机流量计常见故障修理与检定校准流量计的作用就是对输出的油液体积进行计量。
流量计最基本、最重要的指标是计量准确度。
加油机中所有使用的流量计是容积式流量计,即每通过一固定体积的油液,流量计传动轴便产生一定的角位移,相应地传感器就输出一定数量的脉冲。
加油机常见的流量计有金属活塞式流量计和皮碗活塞式流量计。
一、金属活塞式流量计的构造流量计由流量计体、活塞、连杆、连接块、胶木轮、转动弯头、调量装置等构成。
流量计体下部为进油通道,中间有方形空腔。
四个油缸分别与方形空腔垂直相通。
油缸内压入铜套,油缸侧面有一通道与相邻油缸连通,四个油缸上面有一椭圆孔分别与流量计体上部的环形通道相通,四个活塞分装在四个缸套内,同一轴线上的两个活塞中间的空间设有一圆盘状胶木轮,其中心装有销轴,销轴插入与传动轴相连接的传动弯头孔内。
四个端盖分别装在四个油缸的端面上,其中有两个端盖上设有调量螺钉。
有调量螺钉端盖的一组活塞内,设置了与活塞同步移动的调量活塞,其行程可由端盖上的调量螺钉进行调整。
工作时,有调量活塞的两个活塞的端面和上连杆的两个台阶面依次推动胶木轮,使胶木轮中心绕流量计中心转动,通过传动弯头将活塞的往复运动转换成传动轴的转动,计量信号经此轴输出。
流量计体上部环形通道与出油弯头相通,经过计量后的油液由环形通道、出油弯头输送出去。
二、流量计工作原理1、由油气分离器来的压力油,经流量计体下部进油通道进入中间方形空腔,按次序推动活塞运动。
在活塞运动的同时,经过活塞端部空间计量后的油液流入相邻活塞的环状通道及缸套上方的椭圆孔进入流量计体上方的环形通道内,经出油弯头流出。
2、当活塞在压力油推动下,四个活塞按顺序各完成一次进油、排油时即完成一个工作循环。
在一个工作循环中,胶木轮的外圆周被活塞和连杆的端面推动,通过传动弯头使传动轴恰好转过360°。
三、调量活塞的工作原理调量活塞的基本工作原理是当它运动到接近远极点时受端盖上调节螺钉的阻止,从而减小了调量活塞的运动行程,它原占有空间被油液取代,从而减少了大活塞的排油体积,流量计的实际排量因而减小,反之若增大调量活塞行程则可增大实际排量。
吉利TX4轿车燃油表指示不准的故障诊断
吉利TX4轿车燃油表指示不准的故障诊断吉利TX4轿车是一款出色的中型轿车，具有出色的性能和功能。
然而，使用该轿车时，有时可能会遇到燃油表指示不准的情况，这可能是由于多种因素引起的。
在本文中，我们将探讨可能导致吉利TX4轿车燃油表指示不准的原因及其解决方法。
首先，燃油表指示不准可能是由于燃油传感器故障引起的。
燃油传感器位于燃油箱上方，测量燃油箱内燃油的水平。
如果燃油传感器损坏或接触不良，燃油表可能会指示错误的油位。
在这种情况下，最好的解决方法是更换燃油传感器。
其次，燃油表指示不准可能是由于电气故障引起的。
这可以包括电气线路中的接触不良、腐蚀或短路等问题。
这些问题可能会导致电流有过多或过少的情况，从而使燃油表指示不准。
解决这些问题的最好方法是检查电气线路并修复或更换任何出现问题的部件。
第三，燃油表指示不准也可能是由于燃油泵问题引起的。
如果燃油泵无法将燃油提供到引擎中，燃油表可能会错误地指示有燃油，而实际上燃油已耗尽。
应该检查燃油泵和相关部件是否正常工作，并根据需要进行维修或更换。
最后，燃油表指示不准可能是由于其他机械问题引起的，例如燃油阀门故障、燃油管道漏水等。
在这种情况下，最好的方法是对吉利TX4轿车进行全面检查，并根据需要进行维修或更换故障部件。
总之，吉利TX4轿车燃油表指示不准可能是由于多种因素引起的。
如果您发现自己遇到了这种问题，最好的解决方法是找到原因并根据需要进行维修或更换故障部件。
这将确保您的车辆始终运行良好，并保持最佳性能。
此外，燃油表指示不准还可能与汽车的使用习惯有关。
如果汽车长期在低速行驶、频繁急加速或经常漂移等操作下使用，燃油表指示就有可能出现偏差。
因为这些操作会造成燃料系统中的部件受损，从而导致燃油计的精度下降。
因此，我们要适当保持车速、减少急加速或频繁漂移等操作，以保持燃油系统的正常工作和燃油表指示的准确性。
此外，碳粉沉积也是导致吉利TX4轿车燃油表指示不准的一个可能因素。
探究燃油加油机计量超差的原因及解决措施
探究燃油加油机计量超差的原因及解决措施燃油加油机是一种重要的计量设备，具有保护消费者权益、维护公平竞争的重要作用。
然而，在实际使用过程中，存在着燃油加油机计量超差的情况，这不仅会给企业带来经济损失，更会损害消费者的利益。
因此，了解燃油加油机计量超差的原因，并采取有效措施加以解决，对于提高燃油加油机计量的准确性和稳定性，保障消费者的合法权益具有重要意义。
1.机器故障燃油加油机是复杂的机械设备，经长时间使用后可能会发生故障，导致计量误差。
例如，燃油加油机计量装置的电磁阀失灵、计量枪出油不稳定等，都会影响计量的准确性。
2.计量管道漏失燃油加油机的计量管道如果存在漏失，则会导致计量超差。
例如，计量管道老化、断裂、堵塞、接头松动等，都会导致计量管道出现漏失，从而影响计量准确性。
3.计量装置校验不合格对于燃油加油机，定期对计量装置进行校验是必要的。
如果计量装置校验不合格，就会导致计量超差。
例如，计量装置精度不足、计量阀和计量枪等部件磨损严重等问题，都会影响计量准确性。
4.外部因素干扰光线强烈、天气闷热等外部因素也可能影响燃油加油机计量准确性。
例如，计量枪不在支架上、压缩空气管道过远等，都可能会导致计量超差。
二、解决措施1.加强设备管理对于燃油加油机，加强设备管理是预防计量超差的有效手段。
例如，对燃油加油机进行定期维护和保养，提高设备可靠性和稳定性。
及时发现和解决故障，确保计量准确性，避免计量超差的发生。
2.建立科学的检测标准建立科学的检测标准，对于燃油加油机的准确性进行检测，既可以及时发现设备故障，也可以及时纠正计量超差。
3.加强监管加强监管，对于符合条件的企业进行资质认定和注册，加强对燃油加油机的检测和监管，定期组织检查和抽检，发现违规行为及时制止，并给予相应的处罚。
4.消费者权益保护保护消费者合法权益，加强宣传教育，提高消费者对燃油加油机计量准确性的认知，提高对计量超差的识别和应对能力。
总结燃油加油机计量超差会对企业和消费者带来不小的经济损失，因此预防计量超差的发生，对于企业和消费者都是十分重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武进中等专业学校汽车工程部公开课教案教师成玉亭科目学习领域14 班级11394 课题燃油计量阀的故障诊断课型理实一体化时间2015元月8号（周四下午第6节）地点奔驰宝马室
教学目标知识目标：知道燃油计量阀的作用和检查方法。
能力目标：能够完成对燃油计量阀故障的诊断。
情感目标：培养学生胆大心细，建立自信心。
研究点德国双元制教学模式本土化对学生专业素养的全面培养。
教学
重点
燃油计量阀的作用和检查方法
教学
难点
完成对燃油计量阀故障的诊断
教学
环节
教学内容教师活动学生活动
组织教学引入
资讯多媒体准备
高压共轨柴油机台架，KT600、万用
表、维修手册，学生分组
教学情景：故障现象：
长城柴油车客户反馈仪表上发动机故
障指示灯点亮，无法着车，要求4S店维修
人员查找故障原因并排除故障。
一、燃油计量阀
1、作用: 高压油泵上安装燃油计量阀，通
过控制进入高压油泵进油量来调节高压燃
油压力。
准备
设置情景
讲授
讲解
预习
思考回答
听讲、记录
观察、记录、
思考
决策分组实施小结：检查作业燃油计量阀通过控制流入高压泵的燃油量
来调节高压区域燃油压力。
优点是仅产生当前工作状态所必需的压力，
从而减小高压泵的功率消耗，避免没有必要
的燃油加热。
如果不通电，燃油计量阀打开，但发动
管理系统处于无法起动状态。
二、燃油计量阀怎么检查好坏呢？
1、可以通过听声/或者用手触摸感受
其工作的震动。
2、可以通过诊断仪读取数据流
3、可以测量线束和本体阻值
4、可以拆开检查其流通能力（需要泄
压，最后考虑）
三、进行学员分组，根据资讯内容制
定诊断燃油计量阀和燃油压力调节阀
的工作计划并实施。
四、1）燃油计量阀针脚定义：
2）燃油计量阀检测流程：
3）发动机不能起动的故障排除；
五、总结燃油计量阀的诊断过程，并
填写下表中。
通过本次任务，思考，如果燃油压力
调节阀被卡在常开的位置，会造成什
么故障？
实习报告
讲解
讲解
巡回指导
问题
布置
练习、观察、
记录、思考
查阅维修手册
练习、观察、
记录、思考
查阅维修手册
分组
制定工作计划
实施操作
学生配合
思考小结
完成。
