DM管道外防腐层状况检测仪操作规程
最新PCM埋地管道外防腐层状况检测仪操作规程资料
1. 发射机的操作1.1 连接信号输出线白色信号线直接与管道连接(阀门、测试桩、•凝水缸等)。
绿色信号线接在合适的地线（地极、阴保系统的阳极或跳接管道绝缘法兰）上。
发射机电源线连接至220V交流电源，或20-50V直流电源（蓄电池）、15-35V由整流器提供的直流电源，黑线接负极、红线接正极。
1.2选定检测频率。
连接电源。
如果连接直流电源，检查蓄电池的电压，必要时进行更换。
1.3连接发射机电源线发射机电源线连接至220V交流电源，或20-50V直流电源（蓄电池）、15-35V由整流器提供的直流电源，黑线接负极、红线接正极。
1.4 设定电流强度。
注意过大的输出会影响蓄电池的使用时间。
2.接收机的操作2.1 按下开关开启接收机，检查接收机面板上的电池符号，当电量不足时，更换新电池。
2.2设定探测频率，必须与发射频率工作在同一频率上。
2.3 置于峰值定位方式，对管道进行精确定位。
转换零值工作方式，显示左右方向箭头，指示埋地管线的中心点位置。
2.4 确定初始检测点。
检测的初始位置需在信号供入点的 10 米以外，寻找目标管道。
2.5 峰值/零值法确定管道位置。
当所测得的峰/零位置不同时，间距小于15厘米的检测结果才可靠。
2.6测深（正确的测深读数表明附近没有干扰存在）将管道中心位置确定后，将接收机的底端触到地面上，按下测深键，仪器自动给出管道埋深值。
2.7按“定位电流”键读取“定位电流”值。
2.8确定管线位置后，按下CD键，接收机面板上显示出信号电流的方向。
再按CD键，退出CD方式回到定位功能。
2.9接收机测出电流读数后，存入磁靴内的数据记录仪中。
存储的内容包括：序号、mA为单位的电流值、dB为单位的电流值、电流方向和埋深值。
存储数据后，在图纸填上存储单元号。
通过图纸来确定下一个测试点。
2.10用“零值”法，追踪管道到达一个点定位。
2.11再用峰值/零值法定位，确认两个定位点相距在15厘米之内。
2.12 将接收机设置为浏览方式，用一条D型RS232串行电缆连接到计算机（已安装雷迪公司提供的“上载软件” PCM Upload Software）的串口上，按测深键接收机将数据传入数据计算机。
DM管道外防腐层状况检测仪操作规程复习进程
D M管道外防腐层状况检测仪操作规程YB福建省特种设备检验院发布目次前言 (Ⅱ)1.范围 (1)2.操作步骤 (1)3.注意事项 (4)4.日常维护 (4)前言本标准适用于福建省特种设备检验院所有在用的DM管道防腐层检测仪器操作规程的操作工作。
本标准由福建省特种设备检验院容管中心提出；本标准由福建省特种设备检验院技术负责人批准；本标准由福建省特种设备检验院技术部归口；本标准主要起草人：林武春DM管道防腐层检测仪操作规程1. 范围本规范适用于D M管道防腐层检测仪的操作和维护。
2操作步骤2.1 初次使用D M管道防腐层检测仪的人员应仔细阅读设备使用说明书和本规程。
2.2 仔细检查设备随机各主件及附件是否齐全完好。
主要由DM超大功率发射机、DM彩屏接收机、HOLUX-GPS和数字A字架组成，标准附件包括：信号输出线，接地棒，交流电源线，直流电源线，USB数据线、接收机充电器、使用说明书等是否齐全完好。
2.3 使用前的电压检查2.3.1发射机电池电压检查：将24V/10AH电池组插到发射机后面板24V输入插孔，然后按下发射机前面板电源键，能开机则电池有电，无则需对电池充电。
2.3.2DM彩屏接收机和HOLUX-GPS检查：用手指按住DM彩屏接收机和HOLUX-GPS面板ON键，DM彩屏接收机能够显示电量，HOLUX-GPS能够正常开机即可。
2.4 DM超大功率发射机的操作2.4.1将仪器放置到信号供入点处，找一个干净平坦的地方放置仪器，打开仪器的箱盖，拧开信号和电源接口盖。
2.4.2 将信号线和电源线取出，连接的相应的接口，由于接口的类型是不同，所以不会连接错误。
2.4.3 将地极打在垂直于管道尽量远的位置，使用信号延长线将信号线的绿线与地极连接，白线与管道的信号供入点连接。
2.4.4 将电源线与蓄电池连接，红线连接正极黑线连接负极。
如果是交流电源供电，只需将交流电源线的三项插头插入插座即可。
2.4.5 将电流输出调到最小档位 100mA，打开发射机开关。
dm管道防腐层检测仪操作规程

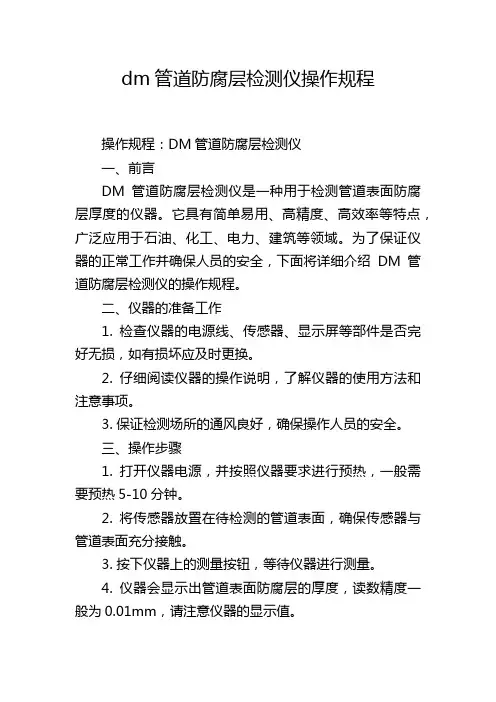

dm管道防腐层检测仪操作规程操作规程：DM管道防腐层检测仪一、前言DM管道防腐层检测仪是一种用于检测管道表面防腐层厚度的仪器。
它具有简单易用、高精度、高效率等特点，广泛应用于石油、化工、电力、建筑等领域。
为了保证仪器的正常工作并确保人员的安全，下面将详细介绍DM管道防腐层检测仪的操作规程。
二、仪器的准备工作1. 检查仪器的电源线、传感器、显示屏等部件是否完好无损，如有损坏应及时更换。
2. 仔细阅读仪器的操作说明，了解仪器的使用方法和注意事项。
3. 保证检测场所的通风良好，确保操作人员的安全。
三、操作步骤1. 打开仪器电源，并按照仪器要求进行预热，一般需要预热5-10分钟。
2. 将传感器放置在待检测的管道表面，确保传感器与管道表面充分接触。
3. 按下仪器上的测量按钮，等待仪器进行测量。
4. 仪器会显示出管道表面防腐层的厚度，读数精度一般为0.01mm，请注意仪器的显示值。
5. 检测完成后，使用软布擦拭传感器，并关闭仪器电源。
6. 根据需要，可以将测量数据记录下来，方便后续的分析和处理。
四、注意事项1. 仪器使用前应确保传感器和管道表面的清洁，避免灰尘等杂质的干扰。
2. 操作人员应穿戴好防护服、手套、防护眼镜等个人防护用品，以免触及有毒有害物质而造成伤害。
3. 在操作过程中，应注意仪器的显示值，一旦发现异常应及时停止测量，并请维修人员进行处理。
4. 长时间不使用仪器时，应将电源开关关闭，以免浪费电能和损坏仪器。
5. 操作人员应对仪器有一定的基础知识，避免操作错误和危险情况的发生。
五、仪器的维护1. 定期对仪器进行清洁，避免灰尘等杂质进入仪器内部。
2. 记录仪器的使用情况和维修情况，以便及时处理问题。
3. 若发现仪器故障，应及时联系供应商或维修人员进行处理，切勿私自拆修。
4. 仪器使用完毕后，应及时放置在干燥通风的地方，避免受潮和腐蚀。
六、结语以上是DM管道防腐层检测仪的操作规程，希望能帮助您正确使用该仪器，确保工作的顺利进行。
DM管道检测仪在外管道方面的应用
DM管道检测仪在外管道方面的应用摘要:介绍了DM检测仪的组成、基本原理重点叙述了运用DM检测仪对管道防腐层进行评估的方法，包括电流衰减法、最大距离分析法、电流衰减率（dB值）判断法，最后联系实际介绍了DM检测仪在检测漏点方面的应用。
关键词：DM检测仪；精度；漏点检测1 DM检测仪的组成、基本原理及功能1.1DM检测仪的组成DM检测仪主要由DM超大功率发射机、DM彩屏接收机和数字A字架组成，标准附件包括：信号输出线、接地棒、交流电源线、直流电源线、USB数据线、接收机充电器等，另外，可以选配PC版防腐层专业软件对管道防腐层情况进行评价[1]。
1.2DM检测仪的基本原理DM发射机将含有近于直流的超低频信号电源（3Hz，4Hz）、管线定位电流（98Hz、128Hz、512Hz、640Hz）、绝缘故障定位电流（6Hz、8Hz）等多种频率的混频电流信号施加于目标管道上，混频电流沿着目标管道与大地构成的电流回路传播，分析电流变化，得出目标管道的防腐层腐蚀情况[2]。
漏损点的确定方法即交流电压梯度法（ACVG）。
检验人员沿着被检管道正上方行走，配合A字架，每2-5 m采集数据，当防腐层存在漏损点时，在漏损点位会形成一个漏磁场，通过A字架采集到漏磁场，并且从接收机面板以相应的形式显示出来，就能查找定位漏损点的位置，如图1示[3]。
图1 管道漏损点查找示意图2DM检测仪在管道漏点检测方面的应用2.1 DM检测仪漏点检测原理及判断方法2.1.1 漏点检测原理DM发射机采用多频、混频电流，即含有直流的超低频信号电流（3 Hz、4 Hz）、管道定位电流（98 Hz、128 Hz、512 Hz、640 Hz）、防腐层故障定位电流（6 Hz、8 Hz）等电流形式[4]。
信号施加在被检管道上，通过大地形成电流回路并在管道周围形成电磁场。
电流信号在沿管道传播的过程中，管道防腐层不存在绝缘故障点时，管道中的混频电流随着传播距离的增加而均匀地衰减。
管道故障测试仪使用方法
管道故障测试仪使用方法管道故障测试仪是一种常用的工业测试仪器，用于检测管道中的故障和隐患，保证管道安全运行。
接下来，我将介绍一下管道故障测试仪的使用方法，希望能为大家提供一些参考。
使用前准备在使用管道故障测试仪之前，首先需要做好一些准备工作，包括：1. 对测试仪进行检查和维护，确保仪器完好无损，各项功能正常。
2. 确定需要测试的管道类型和管道直径，选择合适的测试仪器。
3. 在进行测试之前，需要将管道中的介质清洗干净，确保管道内壁干净无阻。
操作步骤1. 将测试仪的传感器与管道连接。
传感器应该贴紧管道内壁，确保准确测量。
2. 打开测试仪器并设置相关参数，包括管道类型、管径、测试模式等。
3. 推动测试仪器沿着管道缓慢移动，确保在测量过程中均匀施加力量。
4. 当测试仪器检测到管道内的故障或隐患时，会发出声音和警报。
同时，测试仪器会自动记录故障位置和类型，并将数据传输到计算机系统中，以便后续分析和处理。
使用注意事项1. 在进行测试过程中，需要注意安全，并遵循相关工作流程和规范。
2. 在使用测试仪器之前，应该对其进行充分的培训和学习，确保正确使用。
3. 对于不同类型的管道和不同的故障类型，需要选择合适的测试仪器，并根据实际情况进行调整和设置。
4. 测试仪器需要定期维护和保养，确保其稳定性和准确性。
结语通过以上的介绍，相信大家对于管道故障测试仪的使用方法有了更加清晰的认识。
在实际工作中，需要根据实际情况选择合适的测试仪器，并根据要求进行正确的操作和维护。
这样才能确保管道的安全运行，保障生产和工作的顺利进行。
管道防腐层检漏操作规程
二十六、管道防腐层检漏操作规程一、准备1、正压式空气呼吸器2台、便携式硫化氢检测仪2台。
2、SL-68A型电火花检漏仪1台。
3、钢丝刷、绝缘手套2双、棉纱若干。
二、检查1、检查确认主机电源电压大于等于10V。
2、检查确认高压枪金属软管上金属插头卡口与主机高压输出插座卡口相对应插入紧密连接。
3、使用毛刷探头时，检查确认毛刷探头螺杆旋入高压枪顶端。
4、检查确认所有操作人员配戴好绝缘手套。
5、检查确认被检测管道防腐层表面干燥。
三、操作1、打开主机电源。
2、将连接磁铁放在管道末端没有涂层的部位，短接地线一端接到连接磁铁上，另一端接地；长接地线一端接到连接磁铁上，另一端接到主机接线柱。
（若被测管道较长时，先将短接地线通过连接磁铁和接地棒接地，长接地线一端接到主机接线柱上，另一端接在接地棒上在地面拖动检测。
）3、根据防腐层厚度选择合适的测试电压，打开电源开关，戴上绝缘手套，按住高压输出按钮，仪器内微电脑自动变换，电源电压指示灯熄灭，输出高压指示灯发光，液晶表头显示转换为输出高压值，调节输出旋钮，使液晶显示值为所需的高压值，松开高压输出按钮，仪器处于待工作状态。
4、试把毛刷探头靠近或碰触被测物导电体（不可短路，以免损坏仪器），能看到放电火花（其火花的长短与输出电压高低有关），并有声光报警，毛刷探头离开被测物体时声光报警相应消失，说明仪器工作正常，即可开始检漏。
5、检测完毕，各开关恢复原状，关闭电源后，毛刷探头必须与主机接地线直接短路放电，随后方可收存。
四、注意事项1、注意保护仪器，不得摔碰、火烤或置于腐蚀气体和潮湿的地方。
2、检测过程中，检测人员应戴上绝缘手套，任何人不得接触毛刷探头和被测物，以防触电。
3、被测的管道和检查物应尽量离开地面20cm以上，使毛刷探头和地面绝缘。
4、野外使用时，机内高能蓄电池电压不得低于8.5V，否则应停止使用，立即充电，以免损坏电池。
5、被测防腐层表面应保持干燥，如表面沾有导电尘，要用清水冲洗干净并进行干燥，否则仪器会误报警。
DM防腐层检漏仪操作规程
证接地良好性；检查供电是否充足。
4）接收机参数设置，包括：（1）管道定位的频率通过修改（建议选用128Hz或者640Hz）；（2）定位模式选择峰值箭头法，设备屏幕的显示为；（3）防腐层缺陷检测时长按进行设备设置界面，在DM 频率一栏确认设备选定为“3Hz+6Hz”，以与发射机频率对应为原则。
开启蓝牙和GPS，接收机同时显示蓝牙图标标和GPS图标，表明蓝牙连接成功。
5）对管线进行水平位置定位，以发射机信号施加点为圆心、以 2-5米为半径进行圆周扫描，搜索和查找目标管线的信号。
在目标管线上方，原地转动接收机。
当导向指针指向 12点钟，并且数字信号和条形图信号出现最大值时，接收机朝向即为管线走向。
并在管线水平位置正上方测深，按击“”键进入存储界面，点击“”键存储管线电流，埋深、管线经纬坐标及存储序号。
按照西南管道的探测要求，A字架检测间距为3米左右。
非破损点，5米-20米对埋深等数据进行储存记
”项目显示为绿色时，即DM与PC
）进入下载单元后点击如图一箭头所示箭头即可下载
其中包括记录时间，经纬度坐标，
为保存数据为google地球格）检查工器具是否除污，是否回收完毕。
防腐层检测操作指南
■起点应距离发射机至少50米以外 ■点距20-50-100米 ■重要点加密测量
获得准确的电流测量值
一般地，深度值和128Hz低频电流值是准确的，但 4Hz直流电流测量数值不稳定，变动大，因为4Hz磁 场信号容易受到电磁干扰
防腐层性能与电流曲线
电流平缓变化 电流下降较快
防腐层性能差与防腐层严重破损
电流下降幅度小
电流陡降
套管和周围土壤电阻率
电流一定程度下降 电流曲线起伏非正常规律
用A字架精确定位防腐层绝缘故障点
ACVG 值 DbuV
90
90
70
70
50 40
50 40
40
距离（米）
故障点周围的泄漏电流
A字架定位管道故障点
确定故障点的大小
■相对dB值分析法 • 参考dB值：接地点处，A字架的一脚位于接地
点 • 漏点的最大dB值：垂直管道，A字架在故障点
左右1.2米 • 相对dB值：漏点的最大dB值/参考dB值
确定故障点的大小
■最大距离分析法 垂直管道，A字架在故障点左右
找出稳定的前后向箭头的出现点， 量取该点与故障点的距离
¾对称接地 ¾远端接地 ¾多点接地 ¾接地点：湿土接地，增大接地面积，
紧密接触，浇盐水 ¾连接点：管道的金属部分，除泥除锈 ¾改善接地条件,降低接地电阻 ¾尽可能增大发射机最大输出电流
发射机的电源选择
z DM发射机可使用三种电源
¾ AC交流电源（100～240V） ¾ DC直流电源（12～60V）， ¾ CP阴保整流器电源（20～60V）
多频电流测量（防腐层分段评估）：双频信号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YB福建省特种设备检验院发布目次前言 (Ⅱ)1.范围 (1)2.操作步骤 (1)3.注意事项 (4)4.日常维护 (4)前言本标准适用于福建省特种设备检验院所有在用的DM管道防腐层检测仪器操作规程的操作工作。
本标准由福建省特种设备检验院容管中心提出；本标准由福建省特种设备检验院技术负责人批准；本标准由福建省特种设备检验院技术部归口；本标准主要起草人：林武春DM管道防腐层检测仪操作规程1. 范围本规范适用于D M管道防腐层检测仪的操作和维护。
2操作步骤2.1 初次使用D M管道防腐层检测仪的人员应仔细阅读设备使用说明书和本规程。
2.2 仔细检查设备随机各主件及附件是否齐全完好。
主要由DM超大功率发射机、DM彩屏接收机、HOLUX-GPS和数字A字架组成，标准附件包括：信号输出线，接地棒，交流电源线，直流电源线，USB数据线、接收机充电器、使用说明书等是否齐全完好。
2.3 使用前的电压检查2.3.1发射机电池电压检查：将24V/10AH电池组插到发射机后面板24V输入插孔，然后按下发射机前面板电源键，能开机则电池有电，无则需对电池充电。
2.3.2DM彩屏接收机和HOLUX-GPS检查：用手指按住DM彩屏接收机和HOLUX-GPS面板ON键，DM彩屏接收机能够显示电量，HOLUX-GPS能够正常开机即可。
2.4 DM超大功率发射机的操作2.4.1将仪器放置到信号供入点处，找一个干净平坦的地方放置仪器，打开仪器的箱盖，拧开信号和电源接口盖。
2.4.2 将信号线和电源线取出，连接的相应的接口，由于接口的类型是不同，所以不会连接错误。
2.4.3 将地极打在垂直于管道尽量远的位置，使用信号延长线将信号线的绿线与地极连接，白线与管道的信号供入点连接。
2.4.4 将电源线与蓄电池连接，红线连接正极黑线连接负极。
如果是交流电源供电，只需将交流电源线的三项插头插入插座即可。
2.4.5 将电流输出调到最小档位 100mA，打开发射机开关。
仪器将进行自检，自检完成后电流值将显示在发射机液晶显示板上，根据实际检测需要选择发射机的输出电流和信号频率档。
2.4.6 观察发射机上的指示灯，是否有红灯亮起，如果有红灯亮起，说明发射机不能正常工作。
依据发射机上红灯指示意义，进行调整使仪器处于正常工作状态。
2.4.7 选择输出频率：一般选择三频信号3 + 6 + 128Hz2.5 DM彩屏接收机的操作2.5.1 将两节 1 号电池装入接收机，按开关键打开接收机，调整接收机的频率与发射机一一对应，即可开始检测。
2.5.2 DM彩屏接收机和HOLUX-GPS进行蓝牙配对，配对成功后屏幕将显示“GPS”。
2.5.3 管道定位界面操作方法检测人员在找到目标管线后，应用峰值或零值的方法来测定管线在地面上的精确位置。
定位后需要在管线正上方读取距离、埋深。
（1）在显示屏下方显示管线定位信息：数字信号、条形图信号、左右定位箭头、导向指针、信号增益等信息。
（2）在显示屏中间显示测量和存储信息：实时深度、存储号、实时点距等。
（3）定位模式选择：可以选择“波峰模式”或者“波谷模式”。
2.5.4电流测量界面操作方法(1)短按键“i”信息键测量管线电流，测量完成后显示如下信息：超低频电流值、信号电流方向、定位电流值、直读深度、定位频率、点距等。
(2)按“+”键，当前测点的测量数据保存在接收机内存中，并可通过蓝牙同时向REDBOX数据终端（可选配件）发送测量数据，之后进入电流曲线图界面，当前测点的数据显示在电流曲线图上。
(3)短按“-”键，接收机不保存测量数据，也不向外发送数据，之后进入电流曲线图界面，显示以前测点的电流曲线图。
(4)长按“-”键，进入删除存储数据提示界面，再按“+”键可清空存储数据。
(5)按“i”键，返回管线定位界面。
2.5.5电流曲线图界面操作方法（1）按“i”信息键，可在V/zoom（垂直缩放）、V/scroll（垂直滚动）、H/zoom（水平缩放）、H/scroll（水平滚动）四个图形显示功能之间循环切换，选中的功能将高亮显示。
（2）V/zoom（垂直缩放）：用于在垂直方向上，放大图形（按“+”键）或缩小图形（按“-”键）。
（3）V/scroll（垂直滚动）：用于在垂直方向上，向上滚动图形（按“+”键）或向下滚动图形（按“-”键）。
（4） H/zoom（水平缩放）：用于在水平方向上，放大图形（按“+”键）或缩小图形（按“-”键）。
（5）H/scroll（水平滚动）：用于在水平方向上，向右滚动图形（按“+”键）或向左滚动图形（按“-”键）。
2.6 数字A字架的操作方法2.6.1 检测前的准备⑴ A字架的绿色脚钉朝前，与接收机表头保持一致方向；A字架的红色脚钉（带有连线的一端）朝后，与接收机后部（带有连线的一端）保持一致方向。
连接A字架后，DM接收机自动识别出A字架，并自动转换为A字架测量模式。
⑵在参数设置菜单，根据发射机输出频率，将DM频率设置为3+6Hz或4+8Hz；用频率键选定与发射机输出频率匹配的管线定位频率。
2.6.2 防腐层破损点的检测⑴在绝缘故障管段，将A字架置于管线上方（一般A字架位于目标管线两侧5m以内即可，并应尽量靠近管线中心），并与管道平行，绿色脚钉朝向远离发射机方向，红色脚钉（带有连线的一端）朝向发射机方向。
A字架两个脚钉的接地电阻应尽量低，接地点宜选择在泥土等低阻路面，不应选择在沥青等绝缘路面，可在两个脚钉处浇水以降低接地电阻。
⑵将A字架的两个脚钉插进土中，测量土壤中泄漏电流的电流方向和ACVG交流电位梯度数据。
接收机将自动调节信号增益水平，并自动计算出土壤中泄漏电流的电流方向和ACVG交流电位梯度的dBuV读数。
注意：在测量数据运算期间，dBuV读数会闪烁不定，操作者无须进行调节；dBuV读数稳定后表明测量已经完成。
⑶接收机上显示的前/后指向箭头指明在土壤中由于防腐层绝缘故障产生的管线泄漏电流的电流来源方向，亦即是绝缘故障点的方向。
同时显示的还有流经A字架两个脚钉的泄漏电流的电位差对数值——dBuV读数；A字架越靠近防腐层绝缘故障点，泄漏电流的电流密度越大，则A字架测量出的dBuV读数越大。
当绝缘故障点方向箭头具有稳定的指向时，表明A字架附近存在防腐层绝缘故障点，且越靠近绝缘故障点则ACVG（交流电位梯度）值越高。
若出现前指箭头则绝缘故障点位于A字架前方；若出现后指箭头则绝缘故障点位于A字架的后方。
若在测点前后分别出现稳定的前指箭头和稳定的后指箭头，则在该测点，A字架的两脚钉的中心点即为防腐层绝缘故障点。
当绝缘故障点方向箭头闪烁不定、没有稳定的指向时，表明A字架附近不存在防腐层绝缘故障点。
⑷根据绝缘故障点方向箭头的指示方向，在管道正上方附近，以3-5米点距，用A字架沿着管线路径测量。
当某个测点的电流方向箭头朝向前方而下一个测点的电流方向箭头朝向后方时，表明A字架已经经过了一个绝缘故障点。
（5）根据绝缘故障点方向箭头的指示，以1m间距向后测量。
在绝缘故障点附近会看到电位差对数值dBmV的读数变大，又突然变小，并再次变大，之后进入逐渐衰减过程。
在绝缘故障点的两侧，故障电流方向箭头也会发生变向。
（6）在目标管线正上方以20cm间距向前/向后重复测量，直到定位出绝缘故障方向箭头的变向点和电位差对数值dBmV的读数的最小点，此时A字架的中心点即为管道防腐层绝缘故障点。
（7）初步定位防腐层绝缘故障点后，将A字架的方向旋转90°，在与管线方向垂直的方向上，用A字架再次进行定位过程，同样可定位出一个绝缘故障方向箭头变向点和电位差对数值dBmV的读数的最小点。
在管线走向与垂直于管线两个方向定位的绝缘故障点应该能够重合。
两个点的重合点即是精确的绝缘故障点位置。
（8）将A 字架的绿色脚钉置于绝缘故障点位置，红色脚钉（带有连线的一端）以绿色脚钉为轴旋转360度，若故障指示箭头一直指向红色脚钉方向（向后指向），则可确认绿色脚钉所在点即为防腐层绝缘故障点。
（9）精确定位管线。
A字架垂直于管线走向测量ACVG读数，将A字架的绿色脚钉置于管线正上方，红色钉背离管线位置，A字架从距离绝缘故障点大约1m位置以25cm 或更小间距进行测量。
当绿色脚钉位于绝缘故障点时，ACVG具有最大读数。
3注意事项3.1 仪器在使用时应注意以下几点：3.1.1 管线测深正确与否，很大程度取决于平面定位是否准确。
在管线分支附近以及旁侧有其他管线时，磁场会叠加，在该处所测得的数据是每条管线叠加的结果，相对单根管线，磁场发生了畸变，因此测深处应选在单根管线直线段的中间，直线段的长度应大于管线埋深的5倍以上。
3.1.2 被测管线上覆土应该和管线有较好的接触，新敷设的管线应在覆土后一段时间等土壤密实，跟管道充分接触后再进行检漏，否则效果不佳。
3.1.3 发射机接地线最好不要跨越其他管线或放在另一根管线的顶部，在这种情况下，发射信号会耦合到其他管线，可能引起误判。
3.1.6 DM彩屏接收机在工作时，有时会在无管线处探测到有管线的假象，假象一般具有如下特征，可区别排除：3.1.6.1假象处所测信号强度与管线实际位置不符；3.1.6.2峰值法和零值法所测管线位置不重合；3.1.6.3改变发射机发射信号注入点或接地线接地点，假象将会消失。
3.1.7深度测量值是对管线中心而言，管线顶部的深度需减去管线的半径。
对大口径的管线平面定位和测深，哑点均较宽，要进行修正，取哑点中心位置对管道定位和测深。
3.1.8发射机周围有一定区域内是盲区，此范围内接收机将会收到来自发射机和管线两方面的信号，如果要在此范围内探测，可延长发射线，将发射机移到稍远的地方。
3.1.9 如果峰值和零值标定位置相重合，可认为定位是精确的，如果标记不重合则定位不准确，标记显示的错误在管线的同一侧，管线的真正位置接近峰值。
3.2 充电注意事项3.2.1仪器在使用之前，发射机、接收机、HOLUX-GPS都必须充足电再用。
仪器长期不用时，宜放置阴凉干燥处，每月充足一次所有蓄电池组的电，以防失电受损。
4日常维护D M管道防腐层检测仪的维护保养应执行《设备仪器管理程序》中的相关规定。
福建省特种设备检验院标准D M管道防腐层检测仪操作规程FYB/J2306-2016。
