1目的
通过测量和分析测量系统的变差，以确保企业测量系统的变差得到控制并满足顾客对企业测量系统的要求。
MSA分析管理规定
MSA分析管理规定1．目的本程序的目的是评价测量系统的适用性，保证满足产品特性的测量需求。
2．范围本程序适用于公司控制计划中要求的和/或顾客要求的所有测量设备的测量系统分析。
3．引用文件《质量记录控制程序》4．术语和定义MSA：指Measurement Systems Analysis（测量系统分析）的英文简称。
测量系统：指用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合；用来获得测量结果的整个过程。
偏移（准确度）：指测量结果的观测平均值与基准值的差值。
一个基准值可通过采用更高级别的测量设备（如：全尺寸检验设备）进行多次测量，取其平均值来确定。
重复性：指由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性时获得的测量值变差。
再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。
稳定性：指测量系统在某持续时间内测量同一基准或零件的单一性时获得的测量值总变差。
线性：指在量具预期的工作范围内，偏倚值的差值。
盲测：指测量系统分析人员将评价的零件予以编号，然后要求评价人以随机抽样方式进行测量，且评价人之间的测量结果不能相互看到或知道。
5．职责5．1测量系统分析计划制定：质量部。
5．2 测量系统分析所需涉及到的产品测量工作和数据的收集：使用单位。
5．3 数据收集后之测量设备的测量系统分析工作：质量部。
5．4 测量设备的测量系统分析之结果评价和审查：新产品项目组。
6.工作内容6.1在控制计划中选择和配备的量具分辨率应达到公差的十分之一或过程变差的十分之一的要求。
6.2试生产阶段，凡控制计划中规定的或顾客要求的测量设备均需进行测量系统分析。
同时包括：6.2.1新购和更新的检验、测量和试验设备用于控制计划中的量具。
6.2.2用于控制计划中的检验、测量和试验设备的位置移动，并经重新校准。
6.2.3用于控制计划中的检验、测量和试验设备经周期检定不合格，通过修理并经重新校准合格的量具。
测量系统分析管理规定
测量系统分析管理规定1.目的通过对关键测量设备进行MSA分析，确保关键测量设备能够提供高质量的测量数据，以及准确、精密地评定产品与过程的质量，为判断产品是否合格、过程是否稳定提供可靠保证。
2.适用范围公司各基地所有的关键测量设备。
3.定义3.1 关键测量设备：用来监视或者测量产品/过程的关键/重要特性的测量设备。
关键测量设备从以下测量设备中评选：3.1.1控制计划中列出的用来测量关键/重要特性的测量设备；3.1.2SPC时涉及到的测量设备；3.1.3客户指定要求做MSA的测量设备；3.1.4PPAP中要求做MSA的测量设备；4.职责4.1 计量中心4.1.1负责整体策划、制定MSA计划；4.1.2负责评定MSA方案；4.1.3负责监督数据收集过程；4.1.4负责分析数据并形成分析报告；4.1.5负责监督不合格机台改善过程；4.2 需求部门Demand departments4.2.1负责向计量中心提出MSA申请；.4.2.2负责选取分析样本；4.2.3负责收集分析数据；4.2.4负责实施不合格设备的改善；5.作业流程Operation process6.作业说明6.1 需求申请6.1.1分析时机1)首次使用前分析：关键测量设备在首次使用前，必须进行MSA；2)计划外分析：当关键测量设备涉及到以下情况，由计量中心判定是否需要进行计划外的分析；A 设备维修（例如对IV测试仪的滤光片、暗房、底座进行维护后，需进行MSA）；B 升级后（包含软件升级和硬件升级）；C 设备的使用地点有变动（搬动过程中对设备进行了拆卸及重新组装）；D 设备的使用人员出现变动；E 新控制计划；F PPAP要求；3) 周期性分析：根据每一种关键测量设备的重要程度、数量以及分析方法，确定分析周期，定期给所有关键测量设备进行MSA分析。
6.1.2关键测量设备的状态符合“6.1.1分析时机”中的条款时，需求部门需向计量中心申请进行MSA，由计量中心判定是否需要进行分析。
MSA分析管理规定
MSA分析管理规定MSA分析管理规定1．目的本程序的目的是评价测量系统的适用性，保证满足产品特性的测量需求。
2．范围本程序适用于公司控制计划中要求的和/或顾客要求的所有测量设备的测量系统分析。
3．引用文件《质量记录控制程序》4．术语和定义MSA：指Measurement Systems Analysis（测量系统分析）的英文简称。
测量系统：指用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合；用来获得测量结果的整个过程。
偏移（准确度）：指测量结果的观测平均值与基准值的差值。
一个基准值可通过采用更高级别的测量设备（如：全尺寸检验设备）进行多次测量，取其平均值来确定。
重复性：指由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性时获得的测量值变差。
再现性：指由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。
稳定性：指测量系统在某持续时间内测量同一基准或零件的单一性时获得的测量值总变差。
线性：指在量具预期的工作范围内，偏倚值的差值。
盲测：指测量系统分析人员将评价的零件予以编号，然后要求评价人以随机抽样方式进行测量，且评价人之间的测量结果不能相互看到或知道。
5．职责5．1测量系统分析计划制定：质量部。
5．2 测量系统分析所需涉及到的产品测量工作和数据的收集：使用单位。
5．3 数据收集后之测量设备的测量系统分析工作：质量部。
5．4 测量设备的测量系统分析之结果评价和审查：新产品项目组。
6.工作内容6.1在控制计划中选择和配备的量具分辨率应达到公差的十分之一或过程变差的十分之一的要求。
6.2试生产阶段，凡控制计划中规定的或顾客要求的测量设备均需进行测量系统分析。
同时包括：6.2.1新购和更新的检验、测量和试验设备用于控制计划中的量具。
6.2.2用于控制计划中的检验、测量和试验设备的位置移动，并经重新校准。
6.2.3用于控制计划中的检验、测量和试验设备经周期检定不合格，通过修理并经重新校准合格的量具。

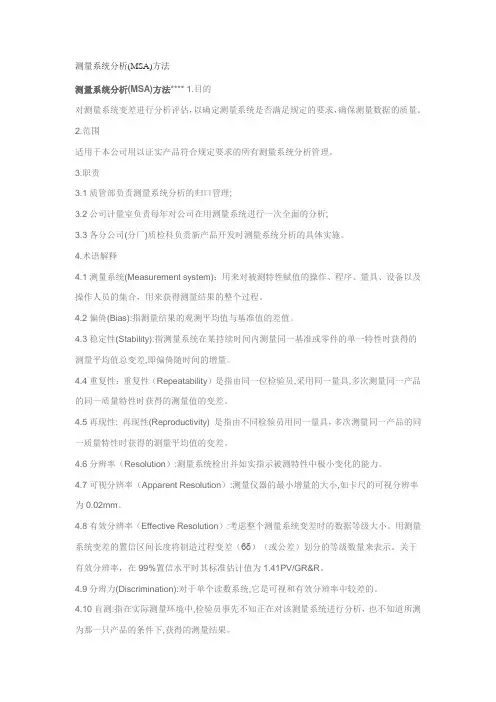

测量系统分析(MSA)方法
测量系统分析(MSA)方法测量系统分析(MSA)方法**** 1.目的对测量系统变差进行分析评估，以确定测量系统是否满足规定的要求，确保测量数据的质量。
2.范围适用于本公司用以证实产品符合规定要求的所有测量系统分析管理。
3.职责3.1质管部负责测量系统分析的归口管理;3.2公司计量室负责每年对公司在用测量系统进行一次全面的分析;3.3各分公司(分厂)质检科负责新产品开发时测量系统分析的具体实施。
4.术语解释4.1测量系统(Measurement system)：用来对被测特性赋值的操作、程序、量具、设备以及操作人员的集合，用来获得测量结果的整个过程。
4.2偏倚(Bias):指测量结果的观测平均值与基准值的差值。
4.3稳定性(Stability):指测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量平均值总变差,即偏倚随时间的增量。
4.4重复性：重复性（Repeatability）是指由同一位检验员,采用同一量具,多次测量同一产品的同一质量特性时获得的测量值的变差。
4.5再现性: 再现性(Reproductivity) 是指由不同检验员用同一量具，多次测量同一产品的同一质量特性时获得的测量平均值的变差。
4.6分辨率（Resolution）:测量系统检出并如实指示被测特性中极小变化的能力。
4.7可视分辨率（Apparent Resolution）:测量仪器的最小增量的大小,如卡尺的可视分辨率为0.02mm。
4.8有效分辨率（Effective Resolution）:考虑整个测量系统变差时的数据等级大小。
用测量系统变差的置信区间长度将制造过程变差（6δ）（或公差）划分的等级数量来表示。
关于有效分辨率，在99%置信水平时其标准估计值为1.41PV/GR&R。
4.9分辨力(Discrimination):对于单个读数系统,它是可视和有效分辨率中较差的。
4.10盲测:指在实际测量环境中,检验员事先不知正在对该测量系统进行分析，也不知道所测为那一只产品的条件下,获得的测量结果。
质量管理五大核心工具之MSA
质量管理五大核心工具之MSA一、何谓测量系统定义：是对测量单元进行量化或对被测的特性进行评估，其所使用的仪器或量具、标准、操作、方法、夹具、软件、人员、环境及假设的集合。
也就是说，用来获得测量结果的整个过程。
由这个定义可以将测量过程看作一个制造过程，其产生的输出就是数值(数据)。
这样看待一个测量系统是很有用的，因为这样让我们明白已经说明的所有概念、原理、工具，这在统计过程控制中早已被证实它们的作用。
检验本身就是一个过程。
二、为什么要对测量系统进行分析测量数据的质量：数据的质量取决于多次测量的统计特征：偏倚及变差。
高质量数据——对某一特定特性值进行多次测量的数值均与该特性的参考值“接近”。
低质量数据——测量数据均与该特性的参考值相差“很远”。
理想的测量系统——零偏倚、零变差。
理想的测量系统不存在，为什么?由于测量系统变差源：标准、人员（评价人、）仪器（量具）、工作件（零件）、程序（方法）、环境的作用结果，使得观测到的过程变差值与实际的过程变差值不相等。
例如：Cp测为2，Cp实必须大于或等于1.79时，才得到Cp观为1.33只有在测量过程没有任何变差源作用时，Cp观=Cp测，这是不可能的。
再比如：当R&R为10%时，Cp实为2，Cp观为1.96当R&R为 30%时，Cp实为2，Cp观为1.71当R&R为 60%时，Cp实为2，Cp观为1.28可以看出，Cp观由1.96到1.28之间的区别就是由于测量系统的不同所造成的。
为此，我们要对测量系统进行分析，要识别测量系统的普通原因和特殊原因，以便采取决策措施，使测量系统的变差减小到最小程度，使得测量系统观测到的过程变差值尽可能接近和真实地反映过程的变差值。
这就要求，测量系统的最大（最坏）的变差必须小于过程变差或规范公差。
三、对测量系统分析要分析什么前面我们谈到，数据的质量取决于处于稳定条件下进行操作的测量系统中，多次测量的统计特征：偏倚和变差。
某制造公司MSA测量系统分析管理规定
XXX制造管理文件分发部门分发编号分发部门分发编号总经理市场部财务科出口部质量部研发中心开发部制造部车间1. 目的保证公司有效展开测量系统分析（MSA）工作，保证测量设备、仪器测量的可靠性，提高数据的测量质量，并为改进提供机会。
2. 适用围适用于本公司新购的和受控在用的测量设备和仪器，但不包括具有破坏性测试的检测设备，如耐压仪、匝间机等。
3. 在以下情况下需进行MSA分析3.1 新购检测设备、仪器在鉴定之后3.2 检测设备、仪器重新鉴定之后3.3 检测设备、仪器在维修之后4. 职责4.1 质量部门4.1.1 负责制定MSA分析计划，并下发到相关部门4.1.2 负责监督检测设备使用部门提供的MSA分析数据取样的可靠性和准确性。
4.1.3 负责本部门检测设备的MSA的分析。
4.1.4 对分析结果提供改进机会4.1.5 负责提供已进行MSA分析的检测设备的标识及其方法。
4.2 检测设备使用部门4.2.1 负责根据质量部门的MSA分析计划按时对检测设备进行MSA分析4.2.2 按质量部门提供的标识要求对已进行MSA分析的检测设备进行进行标识。
5.MSA分析（Gage R&R）判断标准5.1当R&R%≤20%时，检测设备可正常使用；5.2当R&R%≥30%时，检测设备须停止使用，并采取措施进行改进。
5.3当20%<R&R%<30%时，检测设备可使用，但同时须采取措施进行改进。
6. MSA分析程序：6.1 质量部门根据所需进行MSA分析的测量设备、仪器制定分析计划，并下发到相应部门。
6.2 各检测设备使用部门根据MSA分析计划，按时对分析数据进行取样，并记录。
然后根据表WXF7-086和WXF-087进行MSA分析，即检测设备的重复性和再现性（GageR&R）分析。
分析结果由检测设备使用部门保存。
数据取样的具体要求为：6.2.1 测试前要求确保采集数据的量具已检定且具有足够的分辨率，对确达不到要求但要做MSA分析量具，可在提供数据表中注明相关信息。
MSA分析规定
MSA分析规定1．主要内容与适用范围本指导书规定了对生产过程中所用的测量系统进行评价的方法，通过测具、量具再现性与重复性的分析，量化产品、量具、评价人之间的变异量。
本指导书适用于本公司生产过程中所用测具、量具以及顾客所要求的测量仪器。
2．术语2.1量具：对任何用来获得测量结果的装置。
2.2测量系统：用来对被测特性赋值的操作程序、量具、设备、软件以及操作人员的集合:用来获得测量结果的整个过程。
2.3再现性：测量一个零件的某特性时，如不同评价人用同一量具测量平均值变差。
2.4重复性：测量一个零件的某特性时，一位评价人用同一量具多次测量的变差。
2.5稳定性：是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。
2.6线性：量具预期工作范围内偏倚值的差别。
2.7偏倚：测量观测平均值与该零件采用精密仪器测量的标准平均值之差值。
3．职责3.技术品质部负责测量系统分析。
4．工作程序4.1做测量系统分析的时机4.1.1产品试制阶段4.1.2顾客要求时4.2分析准备4.2.1决定进行分析的产品、尺寸及量具。
4.2.2决定参与分析的测量人数，至少2人。
4.2.3决定测量的次数：至少2次。
4.3数据汇集方法4.3.1准备要分析的量具；4.3.2取任何同一批零件5～10件，并进行编号（编号不可让评价人知道——盲测）；4.3.3将该量具的评价人分为评价人1、评价人2，轮流测量直到测量完毕；4.3.4测量数据由非测量者记录于“量具重复性和再现性数据表”；4.3.5各测量者的测量数据避免给测量者得知，避免造成测量结果互相影响。
