三坐标校正测头要注意什么问题
三坐标测量仪注意事项
三坐标测量仪注意事项
使用三坐标测量仪时需要注意以下事项：
1. 定期校准：三坐标测量仪在使用之前需要进行校准以确保测量的准确性。
校准通常需要由专业人员进行，校准周期要根据实际情况来确定。
2. 清洁保养：保持三坐标测量仪的清洁是确保其正常运行的重要步骤。
定期清洁测量仪的各个部件，特别是测量头和机床表面，以防止灰尘和污垢的积累影响测量结果。
3. 避免撞击：在使用三坐标测量仪时要避免对其进行撞击或碰撞。
任何撞击可能会导致测量仪的损坏，从而影响测量结果的准确性。
4. 避免过度负荷：三坐标测量仪有其最大负载限制。
在进行测量时，要确保工件的重量不超过测量仪的负荷限制，以免造成测量仪的损坏。
5. 关注测量环境：测量环境对三坐标测量仪的影响也应引起注意。
要避免使用在温度和湿度变化较大的环境中，以免影响测量结果的准确性。
6. 正确使用测量仪：使用三坐标测量仪时应按照操作手册上的指示进行操作。
正确使用各个功能和指标是保证测量结果准确性的关键。
7. 学习并保持更新：三坐标测量仪的技术不断发展和更新，使用者应保持学习和了解最新的测量方法和技术，以提高测量效率和准确度。
如何校准三坐标测量仪测头
如何校正三坐标测量仪测头
三坐标测量仪是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，主要由测量机主机、控制系统、测头测座系统、测量软件系统四部分组成。
侧头作为三坐标测量仪的一个重要构成部分，发挥着极其重要的作用。
侧头与测量结果是否精确息息相关。
不过，要想保证侧头的测量效果，需要在使用之前对侧头进行校准，究竟怎样完成三坐标测量仪侧头的校准呢?思瑞测量和您一起来看看下文的介绍。
三坐标测量仪测头怎么校准?思瑞测量建议您可以采用以下方法：
1、确认侧座的安装方向和三坐标测量仪机座标轴的方向是不是一致，如果侧座是拆卸过的，一定要确保其方向。
2、保证侧座具有较强的稳定性，同时，也要保证侧头、测针安全牢靠，对于宝石球，我们应该保证其不会出现破损的现象，保证其清洁。
除此之外，要保证加长杆的长度和侧头或者是吸盘的负载能力相协调。
3、确保标准球和台面之间是稳固的，各连接关节之间也要是稳固的。
4、在使用的时候，要确保侧座、侧头、加长杆、测针的设置正确，侧头位置处于正确的位置，标准球直径输入是正确的，也要保证侧头校正速度与测量时保持一致。
5、如果是单个侧头位置校正，需要注意三次元测量仪的直径和标准之间的偏差，如果是多个侧头，除了要观察以上所介绍的结果之外，还要用校正后的各个三次元侧头位置测量标准球。
三坐标侧头的校准是测量仪获得精确测量结果的关键，因此，我们一定要做好其校准工作。
思瑞测量，专业三坐标测量仪生产商，其生产的三坐标测量仪连续五年销量第一。
多测头三坐标测量机安全操作及保养规程
多测头三坐标测量机安全操作及保养规程前言多测头三坐标测量机是一种高精度的测量仪器，广泛应用于航空航天、汽车制造、机械加工等领域。
为确保仪器的正常工作，保障操作人员的人身安全，本文将介绍多测头三坐标测量机的安全操作规程及保养维护规程。
安全操作规程1. 操作前准备在进行测量操作前，需进行以下准备工作：•确认三坐标仪已经接地，并检查接地是否良好。
•确认电压、电流是否符合仪器要求。
•检查多测头接线是否正确，是否锁紧牢固。
•检查测量平台是否平整，是否有明显的破损或变形。
•确认运动系统是否已进行预热，并保证温度稳定。
2. 操作中的安全注意事项在进行测量操作时，需注意以下安全事项：•手部要远离运动系统，以避免被卡住或碰撞。
•注意观察测量过程中的异常情况，如声音、震动等，及时停机检查。
•严禁在运动系统移动时触摸工件或夹具等移动的零部件。
•禁止擅自更改或调整三坐标测量仪器的参数设置。
•禁止跳过自检或系统检测步骤直接进行测量操作。
3. 操作后的处理在操作结束后，需进行以下处理工作：•关闭各测头电源及其他设备电源。
•保持仪器清洁，定期进行维护保养。
•保存测量结果及相关文件，及时归档备份。
保养维护规程1. 定期校准多测头三坐标测量机需要定期进行校准，以保证其测量精度和稳定性。
通常情况下，建议每半年进行一次全面校准，校准应由专业技术人员进行。
2. 每日保养在每天操作结束后，需对三坐标测量仪器进行以下保养维护工作：•对三轴导轨进行清洁，避免沉积物积聚影响精度。
•对机器内部、接线及电源进行检查，避免损坏或故障。
•对测头进行清洁，保持测头表面干净和光滑。
•对计算机操作系统进行杀毒和清理，保障系统安全。
3. 定期维护除了每日保养工作外，还需定期进行以下维护工作：•对测量平台进行平整度检查及调整。
•对传感器、信号处理器等进行清洁和维护，保证其正常工作。
•对机械、电气、软件等方面进行检查和维护。
•对存储设备进行清理、整理和备份，避免数据丢失。

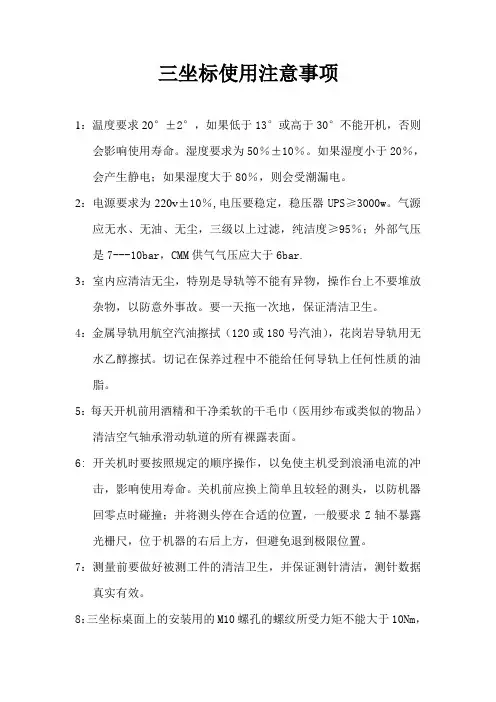

三坐标使用注意事项
三坐标使用注意事项1：温度要求20°±2°，如果低于13°或高于30°不能开机，否则会影响使用寿命。
湿度要求为50％±10％。
如果湿度小于20％，会产生静电；如果湿度大于80％，则会受潮漏电。
2：电源要求为220v±10％,电压要稳定，稳压器UPS≥3000w。
气源应无水、无油、无尘，三级以上过滤，纯洁度≥95％；外部气压是7---10bar，CMM供气气压应大于6bar.3：室内应清洁无尘，特别是导轨等不能有异物，操作台上不要堆放杂物，以防意外事故。
要一天拖一次地，保证清洁卫生。
4：金属导轨用航空汽油擦拭（120或180号汽油），花岗岩导轨用无水乙醇擦拭。
切记在保养过程中不能给任何导轨上任何性质的油脂。
5：每天开机前用酒精和干净柔软的干毛巾（医用纱布或类似的物品）清洁空气轴承滑动轨道的所有裸露表面。
6: 开关机时要按照规定的顺序操作，以免使主机受到浪涌电流的冲击，影响使用寿命。
关机前应换上简单且较轻的测头，以防机器回零点时碰撞；并将测头停在合适的位置，一般要求Z轴不暴露光栅尺，位于机器的右后上方，但避免退到极限位置。
7：测量前要做好被测工件的清洁卫生，并保证测针清洁，测针数据真实有效。
8：三坐标桌面上的安装用的M10螺孔的螺纹所受力矩不能大于10Nm，装夹工件时不可太用力，以免弄坏螺纹。
9：测量完后要看测量结果，确认测量结果正确无误，如有疑虑应复检，不可放过。
10：在三坐标测量中，平时熟悉产品熟悉工艺很重要，会给工作带来很大的便利。
在实际工作中容易出错的地方，要摸索、熟悉。
11：精度要求较高的工件要先恒温再检测，否则温差过大会产生很大的误差。
12：平时工作要认真细心，意外情况处置要沉着冷静；如发生事故要及时上报，并保护现场。
三坐标测量机使用和安全注意事项
三坐标测量机使用及安全注意事项1.未经培训并取得操作资格的人员禁止使用该三坐标测量机。
2.每天开机前首先检查供气压力达到要求后才能开控制柜：气源供压≥0.65Mpa，机器气压≥0.4Mpa。
3.当三联体存水杯中油水混合物高度超过5mm时需要手动放水。
机器的供气压力正常，而三联体处压力不能调到正常值时，则需要换滤芯。
4.三坐标使用环境：温度20±2℃，相对湿度40-75％。
5.稳压电源的输出电压为220±10V。
6.机器导轨内不得放置任何物品，不要用手直接接触导轨工作面，每天开机前用高织纱纯棉布沾无水酒精清洁三轴导轨面，待导轨面干燥后才能运行机器。
严禁用酒精清洁喷漆表面及光栅尺。
7.开机顺序依次为：打开①电源箱；②总气源；③冷干机；④气阀；⑤控制柜电源；⑥测座控制器；⑦当操作盒灯亮后给电机加电（急停键必须松开）；⑧待系统自检完毕，启动测量软件，三轴归零（回家）“确定”，自动完成后进入正常工作状态。
8.每次开机后先回机器零点。
在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运动时无障碍。
9.更换测头时，使用随机提供的专用工具，所使用的测头需要标定：①在未打开测量软件状态下，更换后开启软件。
建议使用此方法。
②在打开测量软件状态下，操作盒需按下急停键开关，更换后开启开关。
会出现测头错误信息对话框，关闭即可（或在网址输入栏中输入100.0.0.1，进入Errors History 查看错误信息），此信息在下次开机时自动清除。
10.在手动操作状态下，在接近采点位置时，要按下慢速键。
11.旋转测头、校验探头、自动更换探头、运行程序等操作时，保证测头运行路线上无障碍。
12.在对产品进行编程或不使用时，操作盒上速度设为0。
13.程序第一次运行时要将速度降低至10~30%，并注意运行轨迹是否符合要求。
14.在搬放工件时，先将测头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。
三坐标测量机测针的校准和选择分析
三坐标测量机测针的校准和选择分析三坐标测量机是一种高精度的三维测量设备，广泛应用于工业制造领域。
在三坐标测量机的测量过程中，测针的校准和选择非常重要，直接影响到测量结果的准确度和稳定性。
本文将就三坐标测量机测针的校准和选择进行分析，以期为相关行业提供一些指导性的意见。
一、测针的校准在三坐标测量机的测量过程中，测针的校准是非常关键的一步。
只有校准准确，才能保证测量结果的准确性和稳定性。
测针的校准主要包括以下几个方面：1. 长度校准测针的长度校准是指对测针的长度进行准确的测量和校准。
在进行长度校准时，需要使用标准的长度测量设备对测针的长度进行测量，然后根据测量结果对测针的长度进行调整，以确保其长度的准确度。
2. 直径校准3. 定位校准通过以上的测针校准步骤，可以有效地提高测针的准确性和稳定性，从而保证测量结果的准确性和稳定性。
二、测针的选择分析在三坐标测量机的测量过程中，测针的选择是非常重要的一步。
不同的测针具有不同的特点和适用范围，需要根据具体的测量需求进行选择。
下面就测针的选择进行分析：1. 测针的材质测针的材质对其使用性能有较大影响。
一般来说，硬度高、强度大、耐磨损性好的材质可以提高测针的使用寿命和稳定性。
因此在选择测针时，需要考虑其材质的硬度、强度和耐磨损性等特性。
测针的尺寸应根据具体的测量需求进行选择。
一般来说，测量精度要求高的情况下，需要选择直径较小、长度较长的测针；而对于测量精度要求一般的情况下，则可以选择直径较大、长度较短的测针。
因此在选择测针时，需要考虑其尺寸的大小与测量需求的匹配性。
三、总结对三坐标测量机测针的校准和选择进行了分析和总结，希望能够为相关行业提供一些指导性的意见。
在实际应用中，还需要根据具体的测量需求和实际情况进行具体的调整和实施，以达到最佳的测量效果。
三坐标测量机校准中需要注意的相关问题
三坐标测量机校准中需要注意的相关问题发布时间：2021-07-12T16:02:41.507Z 来源：《科学与技术》2021年8期作者：谢岳军[导读] 在加工件越来越复杂和加工精度日益提高的背景下，我国社会很多领域都尝试着应用三坐标测量机谢岳军中测测试科技（杭州）有限公司摘要：在加工件越来越复杂和加工精度日益提高的背景下，我国社会很多领域都尝试着应用三坐标测量机，三坐标测量机的校准也越来越重要。
通常，在三坐标测量机校准中必须要综合考虑多个方面，比如：温度、机器以及测头校验等等对校准结果的影响，只有这样才可以保证校准结果的精确性。
基于此，本文概述了三坐标校准检测21项参数误差，而且分析了三坐标测量机校准中需要注意的问题，以供大家学习和参考。
关键词：三坐标测量机校准；问题三坐标测量机属于多功能的精密测量仪器，能够对各种零部件的位置尺寸大小以及形状等等进行测量。
因为具有操作便捷以及高精度等特征，其在我国很多领域都普遍应用，比如：机械制造领域，还有电子领域等等。
一般来说，在三坐标测量机使用中因为传动皮带出现老化的现象，光栅信号不强，所以测量机精度逐渐有所改变，所以要想确保三坐标测量机正常运行，必须定期对三坐标进行校准。
一、概述三坐标校准检测21项参数误差三坐标测量机主要是由三个相互垂直的运动轴组成，对空间范围内每个点的三维坐标值进行测量。
而在各个运动轴中都有1项定位误差与5项几何误差，3个轴的误差总共有18项。
其中，就5个几何误差来讲，主要包括两个方向的直线度误差和角度误差[1]。
并且加上3个轴彼此之间的垂直度，则有21项误差。
这便是三坐标测量机中的21项误差，在三坐标测量结果不确定度中21项误差也是主要因素之一，对1台三坐标测量机的总体质量有重要影响。
三坐标测量机精确度的重要基础是21项误差，其校准十分复杂。
当新机验收以及三坐标测量仪出现搬动时，必须要校准21项误差，以确保三坐标测量机始终有较高的测量精度。
三坐标测针校准的规范流程
竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程篇一：三坐标测量仪操作规程三坐标测量仪操作规程一：开机前的准备1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。
2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。
3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。
二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6mpa范围内。
2、接通电源并开启测量仪的控制盒电源开关。
3、开启计算机，点击桌面上的pc-dims软件图标，按右键以管理员身份运行。
4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。
5、测量仪校验，点击pc-dims软件上的文件菜单，新建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则需重新校验直到合格为止。
6、加载所需测头文件，进行工件检测。
三：关机测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。
篇二：三坐标操作规范指导书篇三：三坐标测量机进行测头校正时应注意的六个问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三坐标校正测头要注意什么问题
前面我们已经在研究三坐标测头为什么校正后的直径值比名义值小，现在南京三坐标专家就此说明一下，进行测头校正时需要注意哪些问题。
测针校正后的“校正直径”小于名义值，不会影响测量机的测量精度。
相反，还会对触测的延时和测针的变形起到补偿的作用，因为我们在测量机测量过程中测量软件对测针宝石球半径的修正(把测针宝石球中心点的坐标换算到触测点的坐标)，使用的是“校正直径”而不是名义直径。
在进行测头校正时，应该注意以下问题：
1)、测座、测头(传感器)、加长杆、测针、标准球要安装可靠、牢固，不能松动，有间隙。
检查了安装的测针、标准球是否牢固后，要擦拭测针和标准球上的手印和污渍，保持测针和标准球清洁。
2)、校正测头时，测量速度应与测量时的速度一致。
注意观察校正后测针的直径(是否与以前同样长度时的校正结果有大偏差)和校正时的形状误差。
如果有很大变化，则要查找原因或清洁标准球和测
针。
重复进行2至3次校正，观察其结果的重复程度。
检查了测头、测针、标准球是否安装牢固，同时也检查了机器的工作状态。
3)、当需要进行多个测头角度、位置或不同测针长度的测头校正时，校正后一定要检查校正效果(准确性)。
方法是：全部定义的测头校正后，使用测球功能，用校正后的全部测头依次测量标准球，观察球心坐标的变化，如果有1至2个微米变化，是正常的。
如果变化比较大，则要检查测座、测头、加长杆、测针、标准球的安装是否有牢固，这是造成这种现象的重要原因。
4)、更换测(不同的软件方法不同)，因为测针长度是测头自动校正的重要参数，如果出现错误，会造成测针的非正常碰撞，轻者碰坏测针，重则造成测头损坏。
一定要注意。
5)、正确输入标准球直径。
从以上所述的校正测头的原理中可以得知，标准球直径值直接影响测针宝石球直径的校正值。
虽然这是一个“小概率事件”，但是对初学者来说，这是可能发生的。
测头校正是测量过程中的重要环节，在校正中产生的误差将加入到测量结果中，尤其是使用组合测头(多测头角度、位置和测针长度)时，校正的准确性特别重要。
当发现问题再重新检查测头校正的效果，会浪费宝贵的时间和增加大量的工作量。
