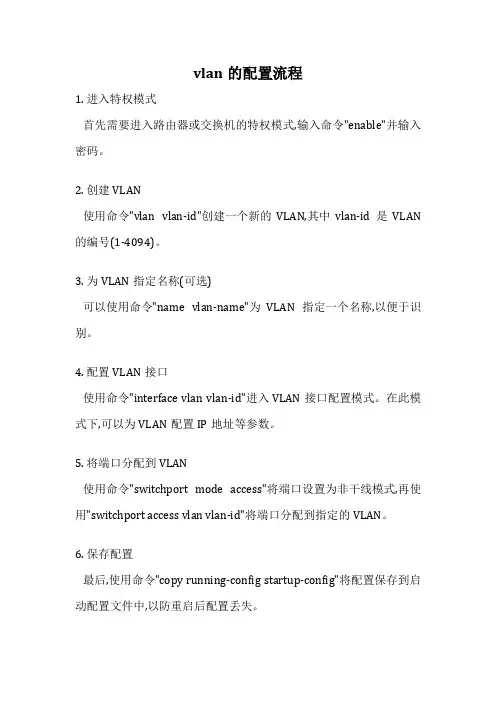

vlan的配置流程

vlan的配置流程
1. 进入特权模式
首先需要进入路由器或交换机的特权模式,输入命令"enable"并输入密码。
2. 创建VLAN
使用命令"vlan vlan-id"创建一个新的VLAN,其中vlan-id是VLAN 的编号(1-4094)。
3. 为VLAN指定名称(可选)
可以使用命令"name vlan-name"为VLAN指定一个名称,以便于识别。
4. 配置VLAN接口
使用命令"interface vlan vlan-id"进入VLAN接口配置模式。
在此模式下,可以为VLAN配置IP地址等参数。
5. 将端口分配到VLAN
使用命令"switchport mode access"将端口设置为非干线模式,再使用"switchport access vlan vlan-id"将端口分配到指定的VLAN。
6. 保存配置
最后,使用命令"copy running-config startup-config"将配置保存到启动配置文件中,以防重启后配置丢失。
VLAN的配置过程包括创建VLAN、配置VLAN接口、将端口分配到VLAN等步骤。
正确配置VLAN有助于网络的合理划分和安全管理。
交换机vlan基本配置

交换机上配置静态VLAN1、创建VLAN(1)在全局模式下创建VLAN:switch>enable 进入特权模式switch#configure terminal 进入全局模式switch(config)#vlan vlan-ID创建VLAN号switch(config)#name vlan-name配置VLAN名称switch(config)#mtu mtu-size改变MTU大小(可选命令)switch(config)#end 退出switch(config)#show vlan {name vlan-name|ID vlan-id}验证查看vlanswitch(config)#copy running-config startup-config 保存配置(2)在VLAN数据库中创建VLAN(VLAN数据库模式目前已经过时IOS版本不在支持,推荐使用全局模式配置定义VLAN)switch#vlan datebase 进入VLAN配置状态switch(vlan)#vlan vlan-id name vlan-name创建VLAN号及VLAN名称switch(vlan)#vlan vlan-id mtu mtu-size 修改MTU大小switch(vlan)#exit 更新VLAN数据并退出switch(config)#show vlan {name vlan-name|ID vlan-id}验证查看vlanswitch(config)#copy running-config startup config 保存配置(3)在VLAN中添加、删除端口switch#configure terminal 进入配置状态switch(config)# interface interface-id 进入要分配的端口switch(config)#switchport mode access 定义二层端口switch(config)#switchport access vlan vlan-id把端口划分给某个VLANswitch(config)#end 退出switch#show running-config interface interface-ID验证端口号的VLAN号switch#show interfaces interface-id switchport 验证端口的管理模式和VLAN情况switch#copy running-config startup-config 保存配置使用default interface interface-id命令可以还原接口的默认配置状态(4)验证VLAN的配置switch#show vlan brief 查看VLAN信息的命令switch#show vlan vlan-id查看指定的某一个VLAN信息(5)删除VLAN用no vlan vlan-id命令Switch#configure terminalSwitch(config)#no vlan vlan-id++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 2、Turnk的模式和协商接口的配置模式1、switchport mode access将接口设定为永久的非中继模式,并协商将链路转换为非中继链路,即使邻接端口是中继端口,此接口也会成为非中继接口2、switchport mode dynamic desirable 使得接口主动尝试将链路转换为中继链路。
交换机的VLAN配置步骤及方法

交换机的VLAN配置步骤及方法交换机是计算机网络中的核心设备,用于连接不同的网络设备,并进行数据的转发和广播控制。
VLAN(Virtual Local Area Network)是一种虚拟局域网技术,它通过对交换机的端口进行逻辑划分,将不同的网络设备分隔开来,提高网络的安全性和管理灵活性。
接下来,我将详细介绍交换机的VLAN配置步骤及方法。
1.确定需求在进行VLAN配置之前,我们需要确定网络的需求和目标。
例如,我们需要将不同的用户组织在不同的VLAN中,或者需要将不同的服务划分在不同的VLAN中等等。
确定需求有助于我们理解整个配置过程并确保配置正确。
2.创建VLAN创建VLAN是配置过程中的第一步。
我们需要在交换机上创建所需的VLAN,并为每个VLAN分配一个唯一的VLANID(通常是一个数字)。
可以通过交换机的命令行界面(CLI)或图形用户界面(GUI)来完成此操作。
在CLI界面中,可以使用以下命令来创建VLAN:```# vlan database# vlan vlan-id# exit```在GUI界面中,可以通过菜单选项来创建VLAN,并为其指定一个唯一的VLANID。
3.配置端口创建VLAN之后,我们需要将相应的端口分配给每个VLAN。
具体的配置方法取决于交换机的型号和操作系统。
在CLI界面中,可以使用以下命令来配置端口:```# interface interface-id# switchport mode access# switchport access vlan vlan-id# exit```在GUI界面中,可以通过菜单选项来配置端口,并为其指定所属的VLAN。
4.配置VLAN间通信默认情况下,每个VLAN都是相互隔离的,无法进行通信。
如果我们希望不同的VLAN之间能够互相通信,就需要配置交换机的路由功能。
在CLI界面中,可以使用以下命令来配置VLAN间通信:```# interface interface-id# ip address ip-address subnet-mask# exit```在GUI界面中,可以通过菜单选项来配置VLAN间的路由。

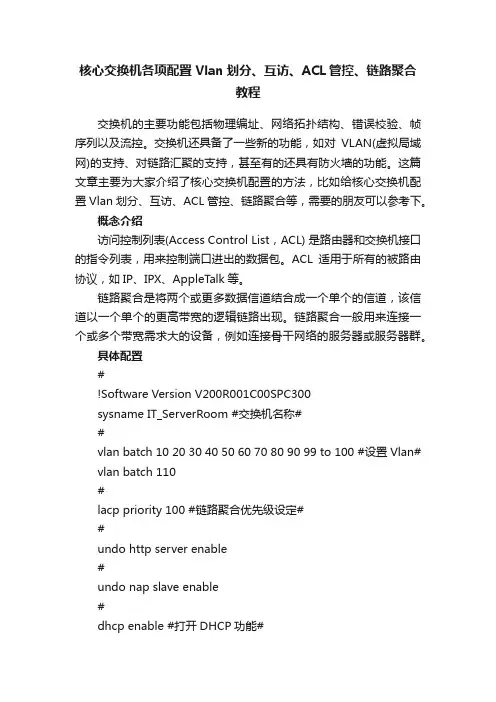

核心交换机各项配置Vlan划分、互访、ACL管控、链路聚合教程

核心交换机各项配置 Vlan划分、互访、ACL管控、链路聚合教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。
这篇文章主要为大家介绍了核心交换机配置的方法,比如给核心交换机配置Vlan划分、互访、ACL管控、链路聚合等,需要的朋友可以参考下。
概念介绍访问控制列表(Access Control List,ACL) 是路由器和交换机接口的指令列表,用来控制端口进出的数据包。
ACL适用于所有的被路由协议,如IP、IPX、AppleTalk等。
链路聚合是将两个或更多数据信道结合成一个单个的信道,该信道以一个单个的更高带宽的逻辑链路出现。
链路聚合一般用来连接一个或多个带宽需求大的设备,例如连接骨干网络的服务器或服务器群。
具体配置#!Software Version V200R001C00SPC300sysname IT_ServerRoom #交换机名称##vlan batch 10 20 30 40 50 60 70 80 90 99 to 100 #设置Vlan# vlan batch 110#lacp priority 100 #链路聚合优先级设定##undo http server enable#undo nap slave enable#dhcp enable #打开DHCP功能##acl number 3001 #配置ACL访控#rule 4 permit tcp source 0.0.0.0 192.168.21.11 destination-port eq 3389 #允许指定IP使用远程协助#rule 5 permit tcp source 0.0.0.0 192.168.21.13 destination-port eq 3389rule 6 permit tcp source 0.0.0.1 192.168.11.254 destination-port eq 3389rule 7 permit tcp source 0.0.0.0 192.168.51.13 destination 0.0.0.0 192.168.11.10 destination-port eq 3389rule 8 permit tcp source 0.0.0.0 192.168.81.31 destination 0.0.0.0 192.168.11.10 destination-port eq 3389rule 9 permit tcp source 0.0.0.0 192.168.21.14 destination 0.0.0.0 192.168.11.12 destination-port eq 3389rule 10 permit tcp source 0.0.0.3 192.168.21.12 destination-port eq telnetrule 11 permit tcp source 0.0.0.1 192.168.11.254 destination-port eq telnetrule 12 permit tcp source 0.0.0.0 192.168.21.250 destination 0.0.0.0 192.168.11.12 destination-port eq 3389rule 100 deny tcp destination-port eq 3389 #关闭远程协助端口#rule 105 deny tcp destination-port eq telnet #关闭Telnet端口##ip pool 1 #设置IP地址池#gateway-list 192.168.11.254 #设置网关#network 192.168.11.0 mask 255.255.255.0 #子网掩码及IP区段#excluded-ip-address 192.168.11.1 192.168.11.60 #DHCP分配时豁免的IP地址#lease day 10 hour 0 minute 0 #IP地址有效时间# dns-list 192.168.11.2 192.168.11.5 #DNS配置##ip pool 2gateway-list 192.168.21.254network 192.168.21.0 mask 255.255.255.0excluded-ip-address 192.168.21.1 192.168.21.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 3gateway-list 192.168.31.254network 192.168.31.0 mask 255.255.255.0excluded-ip-address 192.168.31.1 192.168.31.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 4gateway-list 192.168.41.254network 192.168.41.0 mask 255.255.255.0excluded-ip-address 192.168.41.1 192.168.41.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 5gateway-list 192.168.51.254network 192.168.51.0 mask 255.255.255.0excluded-ip-address 192.168.51.1 192.168.51.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 6gateway-list 192.168.61.254network 192.168.61.0 mask 255.255.255.0 excluded-ip-address 192.168.61.1 192.168.61.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 7gateway-list 192.168.71.254network 192.168.71.0 mask 255.255.255.0 excluded-ip-address 192.168.71.1 192.168.71.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 8gateway-list 192.168.81.254network 192.168.81.0 mask 255.255.255.0 excluded-ip-address 192.168.81.1 192.168.81.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 9gateway-list 192.168.91.254network 192.168.91.0 mask 255.255.255.0 excluded-ip-address 192.168.91.1 192.168.91.60 lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 10gateway-list 192.168.101.254network 192.168.101.0 mask 255.255.255.0excluded-ip-address 192.168.101.1 192.168.101.60lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#ip pool 11gateway-list 192.168.111.254network 192.168.111.0 mask 255.255.255.0excluded-ip-address 192.168.111.1 192.168.111.60lease day 10 hour 0 minute 0dns-list 192.168.11.2 192.168.11.5#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher %$%$O9hP7mbdf4Q#E\vU4j#wX3ypg%$%$@!@$ local-user admin service-type http#interface Vlanif1ip address 192.168.66.254 255.255.255.0#interface Vlanif10 #实现Vlan间互访#ip address 192.168.11.254 255.255.255.0dhcp select global#interface Vlanif20ip address 192.168.21.254 255.255.255.0 dhcp select global#interface Vlanif30ip address 192.168.31.254 255.255.255.0 dhcp select global#interface Vlanif40ip address 192.168.41.254 255.255.255.0 dhcp select global#interface Vlanif50ip address 192.168.51.254 255.255.255.0 dhcp select global#interface Vlanif60ip address 192.168.61.254 255.255.255.0 dhcp select global#interface Vlanif70ip address 192.168.71.254 255.255.255.0 dhcp select global#interface Vlanif80ip address 192.168.81.254 255.255.255.0 dhcp select global#interface Vlanif90ip address 192.168.91.254 255.255.255.0dhcp select global#interface Vlanif99ip address 10.0.0.2 255.255.255.0#interface Vlanif100ip address 192.168.101.254 255.255.255.0dhcp select global#interface Vlanif110ip address 192.168.111.254 255.255.255.0dhcp select global#interface MEth0/0/1ip address 192.168.88.1 255.255.255.0#interface Eth-Trunk1 #链路聚合设置#port link-type trunk #链路聚合后的模式#port trunk allow-pass vlan 2 to 4094 #允许通过的Vlan标签# mode lacp-static #链路聚合模式#max active-linknumber 2 #最大在线端口##interface GigabitEthernet0/0/1 #各端口配置#port link-type accessport default vlan 10loopback-detect enable #环路检测##interface GigabitEthernet0/0/2port link-type accessport default vlan 10 loopback-detect enable#interface GigabitEthernet0/0/3 port link-type accessport default vlan 10 loopback-detect enable#interface GigabitEthernet0/0/4 port link-type accessport default vlan 10 loopback-detect enable#interface GigabitEthernet0/0/5 port link-type accessport default vlan 110#interface GigabitEthernet0/0/6 port link-type accessport default vlan 110 loopback-detect enable#interface GigabitEthernet0/0/7 port link-type accessport default vlan 100 loopback-detect enable#interface GigabitEthernet0/0/8 port link-type accessport default vlan 100loopback-detect enable#interface GigabitEthernet0/0/9 port link-type accessport default vlan 90 loopback-detect enable#interface GigabitEthernet0/0/10 port link-type accessport default vlan 90 loopback-detect enable#interface GigabitEthernet0/0/11 port link-type accessport default vlan 60 loopback-detect enable#interface GigabitEthernet0/0/12 port link-type accessport default vlan 60 loopback-detect enable#interface GigabitEthernet0/0/13 port link-type accessport default vlan 70 loopback-detect enable#interface GigabitEthernet0/0/14 loopback-detect enable#interface GigabitEthernet0/0/15loopback-detect enable#interface GigabitEthernet0/0/16loopback-detect enable#interface GigabitEthernet0/0/17 #链路聚合端口配置1# eth-trunk 1lacp priority 100 #高优先级##interface GigabitEthernet0/0/18 #链路聚合端口配置2# eth-trunk 1lacp priority 100#interface GigabitEthernet0/0/19 #链路聚合端口配置3# eth-trunk 1 #备用链路,2用1备##interface GigabitEthernet0/0/20loopback-detect enable#interface GigabitEthernet0/0/21port link-type trunkport trunk allow-pass vlan 10 20 30 40 50 60 70 80 90 100 port trunk allow-pass vlan 110loopback-detect enable#interface GigabitEthernet0/0/22port link-type trunkport trunk allow-pass vlan 10 20 30 40 50 60 70 80 90 100 port trunk allow-pass vlan 110loopback-detect enable#interface GigabitEthernet0/0/23 #连接防火墙配置#port link-type accessport default vlan 99loopback-detect enable#interface GigabitEthernet0/0/24port link-type accessport default vlan 99loopback-detect enable#interface NULL0#arp static 192.168.81.13 7427-ea35-eedf#ip route-static 0.0.0.0 0.0.0.0 10.0.0.1 #静态路由#ip route-static 192.168.10.0 255.255.255.0 192.168.71.1ip route-static 192.168.12.0 255.255.255.0 192.168.71.2ip route-static 192.168.118.0 255.255.255.0 192.168.111.1#traffic-filter inbound acl 3001 #全局启用ACL管控##snmp-agent #利用Cacti监控192.168.11.151,配置SNMP# snmp-agent local-engineid 800007DB037054F5DFC580snmp-agent community read cipher %$%$@(=VHL9T2A-VkMN9{/I'MJ\SJ%$%$snmp-agent sys-info version allsnmp-agent group v3 publicsnmp-agent target-host trap address udp-domain192.168.11.151 params securityname public#user-interface con 0 #console口密码#authentication-mode passwordset authentication password cipher %$%$Q]]8BRT8^WMuCf9~]%QX~@7.\~)c#$!;K>.194{Fa qXM&$F=8%$%$@#user-interface vty 0 4 #Telnet密码#authentication-mode passworduser privilege level 3set authentication password cipher %$%$%'cJU]0{$8$:m91'RKYxGYsja6iDE%48L>!hl'$Av[8vK 6ypk%$%$@#$#user-interface vty 16 20#相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。
VLAN间路由配置步骤详解

VLAN间路由配置步骤详解在进行VLAN间路由配置之前,需要确保以下几个条件满足:1. 确认设备支持VLAN功能:路由器、交换机和防火墙等网络设备需要支持VLAN功能才能进行VLAN间路由配置。
2. 确定VLAN划分范围:根据网络拓扑和需求,确定所需的VLAN 划分范围,例如将不同部门或不同楼层划分到不同的VLAN中。
3. 分配IP地址:每个VLAN需要分配一个唯一的IP子网地址,确保不同VLAN之间的IP地址不冲突。
一旦以上条件都满足,我们可以按照以下步骤进行VLAN间路由配置:1. 配置VLAN:在交换机上配置VLAN,并进行端口划分。
首先,登录到交换机的控制台或Web界面,创建VLAN并为之分配一个唯一的VLAN ID。
然后,根据需要将不同端口加入到对应的VLAN中。
2. 配置子接口:在路由器上配置VLAN间路由的子接口。
登录路由器的控制台或Web界面,为每个VLAN创建一个子接口,并将其与对应的VLAN关联起来。
为每个子接口配置IP地址,确保各个子接口之间的IP地址不冲突。
3. 配置路由:为了实现不同VLAN之间的通信,需要在路由器上进行路由配置。
根据网络拓扑和需求,配置静态路由或动态路由协议来实现VLAN间的路由。
4. 配置安全策略:为了增强网络安全性,可以在防火墙或路由器上配置安全策略,如访问控制列表(ACL)或虚拟专用网(VPN)等,限制不同VLAN之间的通信或保护敏感数据。
5. 测试与验证:完成以上配置后,需要进行测试和验证。
通过跨VLAN的主机之间进行互相ping命令测试,确保VLAN间路由配置成功。
必要时,可以进行抓包等工具的使用,检查数据包的转发情况。
总结起来,VLAN间路由配置涉及交换机、路由器和安全设备等的设置和配合。
通过合理划分VLAN、配置子接口、设置路由和安全策略,并进行有效的测试与验证,可以实现不同VLAN之间的通信和互联,提高网络的灵活性和安全性。

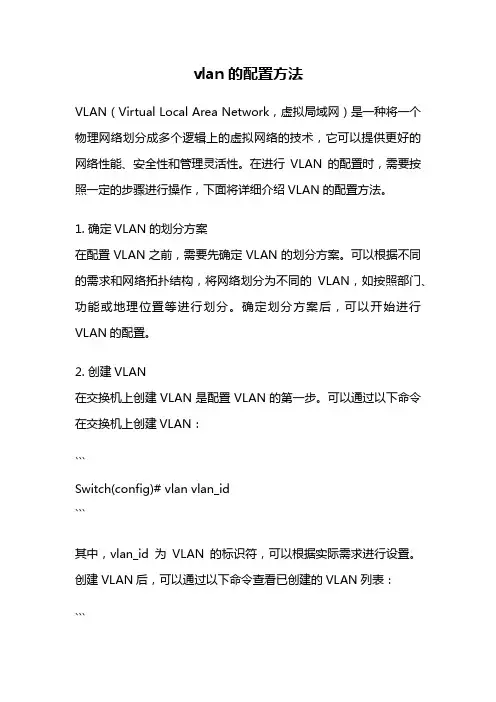

vlan的配置方法

vlan的配置方法VLAN(Virtual Local Area Network,虚拟局域网)是一种将一个物理网络划分成多个逻辑上的虚拟网络的技术,它可以提供更好的网络性能、安全性和管理灵活性。
在进行VLAN的配置时,需要按照一定的步骤进行操作,下面将详细介绍VLAN的配置方法。
1. 确定VLAN的划分方案在配置VLAN之前,需要先确定VLAN的划分方案。
可以根据不同的需求和网络拓扑结构,将网络划分为不同的VLAN,如按照部门、功能或地理位置等进行划分。
确定划分方案后,可以开始进行VLAN的配置。
2. 创建VLAN在交换机上创建VLAN是配置VLAN的第一步。
可以通过以下命令在交换机上创建VLAN:```Switch(config)# vlan vlan_id```其中,vlan_id为VLAN的标识符,可以根据实际需求进行设置。
创建VLAN后,可以通过以下命令查看已创建的VLAN列表:```Switch# show vlan```3. 配置接口创建VLAN后,需要将交换机的接口与相应的VLAN进行关联。
可以通过以下命令将接口划分到指定的VLAN:```Switch(config)# interface interface_idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan_id```其中,interface_id为接口的标识符,可以是物理接口、端口通道或VLAN接口。
vlan_id为要划分到的VLAN的标识符。
配置完成后,可以通过以下命令查看接口的VLAN配置情况:```Switch# show interfaces interface_id switchport```4. 配置Trunk接口如果需要在不同的交换机之间传输多个VLAN的数据,就需要配置Trunk接口。
华为交换机基本配置命令

华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24port access vlan 20 把当前端口放入vlan 20 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置二、配置交换机支持TELNETsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration (disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置reboot 重启交换机三、跨交换机VLAN的通讯在sw1上:vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN 使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置(用户模式下运行)undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段)255.255.255.0 192.168.12.1(下一跳:下一路由器的接口)静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表华3C AR-18E1/0(lan1-lan4)E2/0(wan0)E3/0(WAN1)路由器连接使用直通线。
跨路由VLAN的配置

跨路由VLAN的配置概述本文档介绍了如何配置跨路由VLAN,使得不同的VLAN可以跨越不同的路由器进行通信。
步骤1. 确定网络拓扑: 首先,您需要明确网络拓扑,包括路由器和交换机的位置,以及每个VLAN所需的IP地址范围。
确定网络拓扑:首先,您需要明确网络拓扑,包括路由器和交换机的位置,以及每个VLAN所需的IP地址范围。
2. 配置交换机: 在交换机上,为每个VLAN创建相应的VLAN 接口,并将其与相应的VLAN ID关联。
以下是一个示例配置:配置交换机:在交换机上,为每个VLAN创建相应的VLAN接口,并将其与相应的VLAN ID关联。
以下是一个示例配置:interface vlan <VLAN_ID>ip address <IP_ADDRESS> <SUBNET_MASK>请使用实际的VLAN ID和IP地址进行配置。
3. 配置路由器: 在路由器上,为每个VLAN创建子接口,并将其与相应的VLAN ID关联。
以下是一个示例配置:配置路由器:在路由器上,为每个VLAN创建子接口,并将其与相应的VLAN ID 关联。
以下是一个示例配置:interface <PHYSICAL_INTERFACE>.<VLAN_ID>encapsulation dot1q <VLAN_ID>ip address <IP_ADDRESS> <SUBNET_MASK>请使用实际的物理接口、VLAN ID和IP地址进行配置。
4. 启用路由器接口: 确保路由器上的所有子接口都已启用。
使用以下命令:启用路由器接口:确保路由器上的所有子接口都已启用。
使用以下命令:no shutdown5. 配置静态路由: 如果需要在不同的VLAN之间进行跨路由通信,您可能需要配置静态路由。
使用以下命令为每个子接口添加静态路由:配置静态路由:如果需要在不同的VLAN之间进行跨路由通信,您可能需要配置静态路由。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、创建vlan和划分vlan
1、创建vlan的操作命令如下所示。
Switch(config)#vlan 10
//创建vlan10,并进入vlan配置模式,no vlan 10 为删除vlan10.
Switch(config-vlan)#name aaa
//为vlan指定名称为aaa
2、将交换机端口成员添加到对应的vlan操作命令如下所示。
Switch(config)#interface range fastethernet0/1-5
//从全局配置模式进入到端口范围配置模式。
Switch(config-if-range)#switchport access vlan 10
//设置交换机端口fastethernet0/1、0/2、0/3、0/4、0/5允许访问vlan10,即1-5号端口添加到vlan10中,no swithport access vlan10 可以从vlan10 删除端口成员。
Switch(config-if-range)#exit
Switch(config)#end
Switch#show vlan
//通过以上配置以后,可以使用show vlan命令来验证vlan 配置情况。
二、跨交换机vlan配置trunk
1、交换机A配置trunk如下
SwitchA(config)#interface fastethernet 0/24
SwitchA(config-if)#switchport mode trunk
//设置交换机A的端口fastethernet 0/24为trunk模式。
工作在trunk模式下的端口称为trunk 端口,trunk端口可以通过多个vlan的流量,通过trunk端口之间的互连,可以实现不同交换机上相同vlan的互通。
SwitchA(config-if)#switchport trunk allowed vlan 10,20
//设置trunk端口允许通过的vlan。
1、交换机B配置trunk如下
SwitchB(config)#interface fastethernet 0/24
SwitchB(config-if)#switchport mode trunk
//设置交换机B的端口fastethernet 0/24为trunk模式。
工作在trunk模式下的端口称为trunk 端口,trunk端口可以通过多个vlan的流量,通过trunk端口之间的互连,可以实现不同交换机上相同vlan的互通。
SwitchB(config-if)#switchport trunk allowed vlan 10,20
//设置trunk端口允许通过的vlan。
