模板工程质量控制程序图
模板工程质量控制措施(完整版)
模板工程质量控制措施一、模板施工程序：模板加工——验收——安装——自检——验收二、模板加工：1、木方必须用压刨压制成统一规格（两面刨光），方子的截面尺寸允许偏差不大于1mm，平直度不大于2mm。
大于允许偏差每根罚款5元。
未经项目部工长验收合格，不得使用，否则发现一次罚款200元。
2、未按施工方案及交底加工的发现一次罚款200元，若造成材料浪费，按材料3倍的价钱处以罚款。
3、模板加工严禁“大料小用、长料短用”，发现此种现象，除赔偿材料损失外，还要处以100元罚款。
4、柱、墙、梁模板的加工尺寸允许偏差不大于2mm，自检合格后，报项目部工长验收，验收合格编号后，方准使用。
否则发现一次罚款200元。
5、木塑板刨边后，必须及时刷好封口胶，否则，除了全部返工外，每发现一次罚款50元。
6、模板顶模棍的加工尺寸比结构断面尺寸小2mm，下料时必须用无齿锯切割平直，并及时刷好防锈漆，成捆存放并标识，报项目部工长验收合格后方准使用，不合格的顶棍每根罚款5元，工作面上发现不合格的顶模棍每根罚款50元。
7、模板加工区及存放区内必须搭设材料码放架，木方子、钢管、碗扣架、“U”托等必须码放整齐，并随时保持区域内卫生整洁。
否则，发现一次罚款50元。
8、无法继续周转使用的模板，及时起钉子，木塑板、木方子等按规格分类码放整齐，以备二次利用。
否则，处以50元罚款。
9、加工区内的木屑等必须及时回收到指定的垃圾池。
否则，发现一次罚款50元。
10、加工区内施工机具的防护措施必须齐全，并设专人负责，无人使用时必须拉闸断电，否则，发现一次罚款50元。
三、柱模板施工：1、支模前必须先将柱根部清理干净，并将柱边线及控制线重新补弹清楚。
否则，除了返工外还要处以50元罚款。
2、底板及顶板砼浇筑时必须在柱根部预埋400mm长不小于Ф20的钢筋，在柱内部每边预埋2根钢筋，距柱边200mm每边预埋2根钢筋，在两柱中间部位预埋两根钢筋。
否则，发现一处罚款100元。
模板工程质量控制点及预防措施
模板工程质量控制点及预防措施模板工程质量控制点：1、模板普通质量通病：轴线位移、标高偏差、结构变形、接缝不严、脱模剂使用不当、模板未清理干净、封闭或者竖向模板无排气孔、浇捣孔、模板支撑选配不当、2、现场现浇混凝土结构的模板：带形基础模板缺陷、杯形基础模板缺陷、梁模板缺陷、深梁模板缺陷、柱模板缺陷、构造柱模板缺陷、板模板缺陷、墙模板缺陷、异性柱模板缺陷、楼梯模板缺陷、雨棚模板缺陷、圆形框架柱模板缺陷模板普通质量通病：轴线位移：a、严格按1/10~1/50 的比例将各分部、分项翻样成详图并注明各部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复合无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据；b、模板轴线测放后，组织专人进行技术复合验收，确认无误后才干支模；c、墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定钢支模，以保证底部位置准确；d、支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确；e、根据混凝土结构特点，对模板进行专门设计，以保证模板及支架具有足够强度、刚度及稳定性；f、混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查、复合，发现问题及时处理；g、混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。
标高偏差：a、每层楼设足够的标高控制点，竖向模板根部须做找平；b、模板顶部设标高标记，严格按标记施工；c、建造楼层标高由首层±0.000 标高控制，严禁逐层向上引测，以防止累计误差，当建造高度超过30m 时，应另设标高控制线，每层标高引测点应不少于2 个，以便复核；d、预埋件及预留孔洞，在安装前应与图纸对照，确认无误后准确固定在设计位置上，必要时用电焊或者套框等方法将其固定，在浇筑混凝土时，应沿其周围分层均匀浇筑，严禁碰击和振动预埋件与模板；e、楼梯踏步模板安装时应考虑装修层厚度。
各种施工工序步骤图
工程施工主要工序质量控制图附表1：独立钢筋砼基础施工工艺流程
附表2：模板工程质量控制程序
附表3：钢筋绑扎工程质量控制程序
附表4：钢筋焊接工程质量控制程序
附表5：混凝土工程质量控制程序
附表7：室内一般抹灰工程质量控制程序
附表8：屋面防水工程质量控制程序
附表9：电气工程施工流程图
附表10：给水排水工程施工流程图
钢结构流程
施工准备→原材料采、验、进厂→下料→制作→检验校正→预拼装→除锈→刷防锈漆一道→成品检验编号→构件运输→预埋件复验→钢柱吊装→钢梁吊装→檩条、支撑系统安装→主体初验→刷面漆→屋面板安装→墙面板安装→门窗安装→验收
钢筋砼工程施工工艺框图
5、安装工程质量控制
主要安装工艺流程图：。
模板工程施工质量标准化图册全套高清大图.pdf
模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-26 23:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。
2、根据控制线放出200mm模板控制线。
3、最后放出模板定位线。
4、离转角100mm弹大角垂直控制线。
第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。
4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。
6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。
墙配模剖面图墙配模平面图第一节墙（柱）模板（加固效果）模板加固加固效果砂浆封闭第一节墙柱模板（端头加固工艺）墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。
4、螺杆间距设置：纵横向间距不大于600。
5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。
6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。
7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。
转角部位加固墙柱端头加固效果第一节柱模板（加固工艺）细部处理加固示意图第一节墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。
2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。
3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。
模板及支撑体系质量控制措施课件pptx
施工问题及解决方案
总结词
施工问题主要涉及施工过程中出现的 操作不规范、质量不达标等问题，可 能导致安全事故和质量问题。
施工操作不规范
应加强施工人员的培训和教育，提高 施工技能和安全意识，确保施工过程 中操作规范、准确。
施工质量不达标
应建立严格的质量检验制度，加强过 程控制和验收管理，确保施工质量符 合设计要求和规范标准。
合设计要求。
强度检测
通过试验机等设备对模板及支 撑体系的承载能力进行检测，
确保其满足使用要求。
无损检测
利用超声波、射线等技术对模 板及支撑体系内部进行检测， 以发现潜在的缺陷或损伤。
质量评估标准
国家标准
根据国家相关标准，如《建筑施 工模板安全技术规范》、《建筑 施工扣件式钢管脚手架安全技术
规范》等，制定评估标准。
经验三
注重施工过程的质量控制，严格按照技术规 范和设计要求进行施工。
经验四
加强质量检测和验收工作，及时发现和解决 存在的质量问题。
THANKS
谢谢您的观看
。
总结词
设计问题主要涉及模板及支撑体系 的设计不合理或不符合规范，可能
导致施工困难或安全问题。
A
B
C
D
设计变更未经审核
应建立严格的设计变更审核制度，任何设 计变更必须经过专业人员审核和批准，确 保变更的科学性和合理性。
设计方案不符合规范
应严格按照相关规范和标准进行设计，确 保设计方案符合安全、环保和质量要求。
加强模板及支撑体系的质量控制，有 助于提高企业的竞争力，树立良好的 企业形象。
降低安全风险
通过质量控制措施，减少模板及支撑 体系在施工过程中可能出现的安全隐 患，降低安全事故发生的概率。

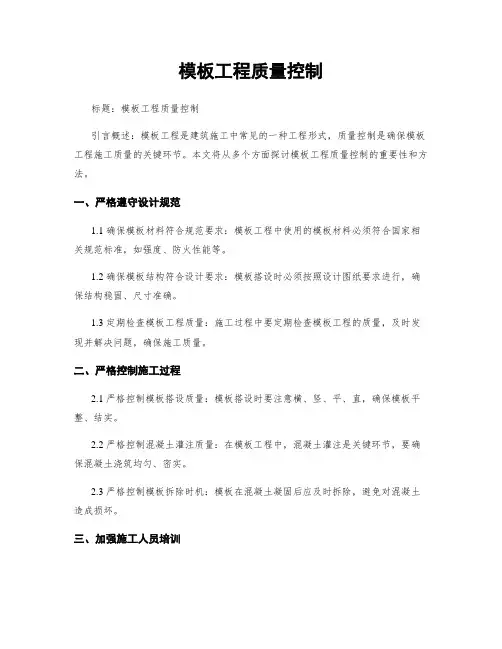

模板工程质量控制
模板工程质量控制标题：模板工程质量控制引言概述：模板工程是建筑施工中常见的一种工程形式，质量控制是确保模板工程施工质量的关键环节。
本文将从多个方面探讨模板工程质量控制的重要性和方法。
一、严格遵守设计规范1.1 确保模板材料符合规范要求：模板工程中使用的模板材料必须符合国家相关规范标准，如强度、防火性能等。
1.2 确保模板结构符合设计要求：模板搭设时必须按照设计图纸要求进行，确保结构稳固、尺寸准确。
1.3 定期检查模板工程质量：施工过程中要定期检查模板工程的质量，及时发现并解决问题，确保施工质量。
二、严格控制施工过程2.1 严格控制模板搭设质量：模板搭设时要注意横、竖、平、直，确保模板平整、结实。
2.2 严格控制混凝土灌注质量：在模板工程中，混凝土灌注是关键环节，要确保混凝土浇筑均匀、密实。
2.3 严格控制模板拆除时机：模板在混凝土凝固后应及时拆除，避免对混凝土造成损坏。
三、加强施工人员培训3.1 提高施工人员技术水平：施工人员要具备一定的模板工程施工技术，能够熟练操作各类模板材料。
3.2 加强安全培训：模板工程施工存在一定的危险性，施工人员要接受相关安全培训，做好安全防护。
3.3 培养责任意识：施工人员要具备责任心，严格按照规范要求进行施工，确保模板工程质量。
四、使用先进的质量检测技术4.1 超声波检测：通过超声波检测技术可以对模板工程的结构进行非破坏性检测，及时发现隐患。
4.2 红外热成像技术：利用红外热成像技术可以检测模板工程的保温性能，确保施工质量。
4.3 模板工程质量监测系统：建立模板工程质量监测系统，实时监测施工过程中的质量状况，及时调整问题。
五、建立健全的质量管理体系5.1 制定完善的质量管理制度：建立模板工程质量管理制度，明确各项质量控制措施和责任。
5.2 强化质量监督检查：加强对模板工程施工过程中的质量监督检查，确保施工符合规范要求。
5.3 建立质量问题处理机制：建立健全的质量问题处理机制，对施工中出现的质量问题进行及时处理，防止影响整体质量。
模板工程质量控制点及预控措施
模板工程易出现质量问题及预控措施
1、模板支撑用钢管架搭设不合理，立杆间距过大，底部不加扫地杆，立杆底部
离地悬空，梁板底小横杆间距过大。
预控措施：制定模板施工方案，对支模架进行力学计算，严格按施工方案搭设。
2、模板梁柱节点：易出现问题，节点模板拼缝不严密，不平整，有高低差，柱
角不直。
预控措施：节点处模板要厚度一致，拼缝处均要贴海绵条。
3、梁底：梁底不平，起拱不够或过大。
梁底小横杆要先按标高调平，起拱部位按图纸要求起拱。
砼工程质量控制点及预控措施
1、烂根：柱子底部在打完砼后拆模有烂根，出现此问题原因是柱底垃圾没有清
理干净，梁板在清理时将垃圾冲到柱子里，没有用水冲柱根，导致烂根。
预控办法：柱底砼凿毛，清理干净，打柱子砼前模板底予留5cm清扫口，打灰前用水冲干净。
2、蜂窝麻面：梁柱出现蜂窝麻面原因是柱角、梁角部位振捣不到位，砼坍落度
太小，灰浆太少导致。
处理办法：控制好砼坍落度，振捣时间要控制好不能漏振。
3、砼表面裂缝：表面出现裂缝原因是砼坍落度太大，在收面时一次成活，养护
时没有及时浇水。
预控措施：严格控制砼坍落度，不能太大，在第一次收面后，砼初凝前进行第二次压实，搓毛收好面后及时用塑料布覆盖，防止水分过快蒸发，并及时浇水养护，不少于7天。
砌体工程质量控制点及预控措施
1、拉结筋构造柱：易出现少放拉结筋，拉筋间距过大，植筋不牢等。
预控措施：严格按图纸及规范要求，植筋要将孔内灰尘清理干净，用专用植筋胶，待达到强度后做拉拔实验。
模板工程施工要点及控制措施
模板工程施工要点及控制措施一、模板材料选择1、柱、墙、梁的面板均采用18厚的胶合板，内楞采用50×100木枋、外楞均采用Ф48×3.5的钢管，楼板的面板均采用18mm厚的胶合板，模板施工采用散装散拆的施工方法，满堂钢管支撑体系。
2、根据结构施工图列出各块现浇板净面积，结合胶合板规格进行楼板配板设计。
3、楼板模板的安装应由四周向中心铺板，支柱在高度方向所设的水平撑与剪刀撑，应按构造与整体稳定性要求布置。
二、模板施工要点1、框架柱施工底层及底层以上的中柱，采用满堂架作为模板支架体系，底层以上的外柱采用悬挑脚手架作为模板支撑体系。
悬挑脚手架与室内钢管满堂脚手架拉结构成一个整体。
柱模安装前检查模板安装基准面的平整度及坚固程度。
楼板的控制标高应标在柱旁的满堂脚手架的立杆上，在平面上放出便于安装和校正的柱边线。
柱模底与基础及楼板接触处不平时，采用1:3水泥砂浆找平，设置好柱筋保护层垫块，柱墙筋和预埋件应经监理复查合格后，才可安装柱模。
柱模采用18厚的胶合板，柱箍内楞采用50×100木枋、外楞均采用Ф48×3.5的钢管，间距为不大于500mm，柱箍与满堂架连接点必须用十字扣。
2、梁、板模板施工梁模面板采用18厚胶合板，支撑采用满堂脚手架，脚手架立杆纵横间距为1m，横杆竖向步距不大于1.5m，梁板双排立杆纵距为1m。
横距小于1m。
首层满堂架搭设前，应将架底土分层夯实。
当梁高≥700时，设ф14对拉螺栓一道，并加斜撑，间距@600梁跨大于4m时，梁底应起拱，起拱高度为全跨的2‰，净挑长度大于2m的悬臂梁，梁端起拱L/300。
梁模安装时，先安装主梁模板，经轴线，标高检查校正无误后，加以固定，在主梁上留出安装次梁缺口，尺寸与次梁截面相同。
板模板直接安装在梁的胶合板上口，板模板下采用100×50木方的铺设，木方间距为300㎜，铺设板模从一侧向另一侧密铺，在两端及接头处用元钉与木方钉牢，其它部位少钉，以便拆模。
