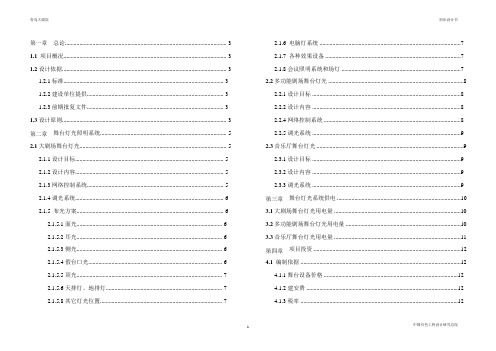

2.1.6 电脑灯系统 .................................................................................................7 2.1.7 各种效果设备 .............................................................................................7 2.1.8 会议照明系统和场灯 ..................................................................................7 2.2 多功能剧场舞台灯光 .............................................................................................8 2.2.1 设计目标 ......................................................................................................8 2.2.2 设计内容 ......................................................................................................8 2.2.4 网络控制系统 ..............................................................................................8 2.2.5 调光系统 ......................................................................................................9 2.3 音乐厅舞台灯光 .....................................................................................................9 2.3.1 设计目标 ......................................................................................................9 2.3.2 设计内容 ......................................................................................................9 2.3.3 调光系统 ......................................................................................................9 第三章 舞台灯光系统供电 .....................................................................................10 3.1 大剧场舞台灯光用电量 .......................................................................................10 3.2 多功能剧场舞台灯光用电量 ...............................................................................10 3.3 音乐厅舞台灯光用电量 .......................................................................................11 第四章 项目投资 .....................................................................................................12 4.1 编制依据 .......................................................................12 4.1.1 舞台设备价格 ............................................................................................12 4.1.2 建安费 ........................................................................................................12 4.1.3 税率 ............................................................................................................12
剧院舞台设计中的灯光和音效的运用
剧院舞台设计中的灯光和音效的运用剧院舞台设计中的灯光和音效是舞台艺术中不可或缺的重要要素。
它们的运用不仅能够有效地提升作品的表现力和观赏性，还能够为观众创造出更加沉浸式的观剧体验。
本文将探讨在剧院舞台设计中，灯光和音效是如何运用的，以及它们对舞台表演的作用。
让我们来看看灯光在剧院舞台设计中的运用。
灯光可以通过不同的颜色、光强、角度和动态变化等手段，营造出不同的氛围和情绪。
例如，在舞台上利用柔和的黄色灯光，弥补大自然的阳光，可以制造出温暖和舒适的氛围；而使用冷色调的蓝色灯光，则可以给人一种冷静和冷酷的感觉。
灯光还可以通过照明的焦点和角度，突出舞台上的主角或重要场景，帮助观众更好地关注剧情的重点。
通过合理的灯光运用，舞台设计师可以使观众的注意力得到引导，加深剧情的理解和情感的共鸣。
音效在剧院舞台设计中也发挥着重要的作用。
音效可以通过音乐、声音效果和语音等手段，为舞台表演增添生动和戏剧感。
舞台上适时的音乐能够引起观众的共鸣和情感，营造出情绪紧张、悲喜交加或庄重肃穆的氛围。
声音效果的运用可以增强舞台表演的真实感和沉浸感，例如利用环境音效，如雨水声、风声等，增加舞台的真实感，使观众更好地融入剧情中。
清晰的语音表达和合理的音量控制，也是音效运用的重要考量因素。
良好的语音表达能够传递角色的情感和剧情的发展，而合理的音量控制可以保持观众的舒适感，并确保他们能够听到演员的对话和表达。
灯光和音效在剧院舞台设计中的运用需要舞台设计师和灯光音效师的密切协作和配合。
在剧院舞台设计的早期阶段，设计师们需要对剧本和舞台要求进行深入研究和分析，明确剧情和情感的重点，以及需要利用灯光和音效来表达的意境和氛围。
设计师们还要考虑到舞台的布景和道具，以及演员的动作和表情，从而进行合理的灯光和音效设计。
在剧院上演之前，设计师们还需要进行多次排练和实验，不断调整和改进灯光和音效效果，以达到预期的艺术效果。
除了艺术效果上的考虑，灯光和音效在剧院舞台设计中还有实用的功能。
音乐厅、剧院、歌舞厅的音响和灯光效果设计
音乐厅、剧院、歌舞厅的音响和灯光效果设计，是一个非常复杂而又有技术含量的过程。
一个好的音响和灯光设计不仅为观众带来视听上的享受，而且还能够在一定程度上提高演出的质量。
因此，有必要对音响和灯光效果设计进行更深入的探讨。
一、音响效果设计音响播放的效果对演出的质量有着非常重要的影响。
在设计音响效果时，需要考虑以下几方面的因素：1.场馆的空间结构场馆的空间结构决定了音响效果的传播和衰减程度。
因此，在设计音响效果时，需要充分考虑场馆的大小和形状，选择适合场馆的音响设备，并精确计算音响投射的方向和角度。
2.观众席的分布观众席的分布直接影响到观众对音响效果的感受。
为了确保观众席内的音响和谐，需要在设计音响效果时，合理安排音频设备的数量和位置。
3.演出类型和风格不同类型和风格的演出需要不同的音响效果。
例如，舞台剧的音响效果要求清晰而不失温暖感；而音乐会则需要聚焦于音乐表现，明确音乐乐器的分布和音域。
4.音响设备和设置合适的音响设备和设置非常重要。
需要选择音质好、功率足够、适合场馆的音响设备，搭配优质的母线、吸声材料、声音处理器等音响附件，以及精细的声音调试和音响设备的保养。
二、灯光效果设计灯光效果作为舞台展示的重要组成部分，不仅仅是提供基础照明，更是为演出提供多样化的视觉变化和情感表达。
因此灯光效果的设计也非常重要。
1.场景和演出类型不同的场景和演出类型需要不同的灯光效果。
例如，歌舞表演需要灵活的沉浸感的氛围灯光；而歌剧类型的表演需要运用多种速度、强度和颜色的灯光，体现剧情和人物情感的起伏变化。
2.具体的剧院和舞台空间不同的剧院和舞台可以提供不同的灯光设计方案。
例如，梅赛德斯-奔驰文化中心大剧院巨大的玻璃天花板、墙面和围栏设计能够提供大约1000w的自然光照明。
这意味着，对于设计大型的音乐会和音乐会交响乐队表演，很容易就可以找到合适的自然照明方案。
3.创意与效果在灯光效果的设计方面，只有通过特别的设备、特殊的设置和创意的设计，才能达到更好的视觉效果和演出效果。
青岛市某市大型歌剧院建筑CAD布置图
浅谈大型剧院舞台灯光设计
浅谈大型剧院舞台灯光设计作者：胡雁来源：《科学与财富》2013年第03期表演艺术发展到今天，表现手段趋于多样化，舞台作为歌剧、舞剧、戏曲等项目的表演场合，仍然在表演艺术中占有首位位置。
随着艺术的发展，对舞台灯光也提出了更高的要求。
它要表现演出风格、形式的多样化，即能表现演出过程中灯光的快速切换，又能使灯光变化准确、细腻、流畅，具有完美的节奏感。
演出灯光在观众视觉中，以不知不觉的方式进行光的明暗效果变化，形体空间变化。
这就要求舞台灯光布局、选用灯具、灯光控制设备能塑造形象，渲染色彩，变化节奏，形成在视觉语汇的特有的舞台演出空间气氛，影响观众的情绪变化，构成演员、观众、情景混为一体的相互影响与舞台演出内容吻合的特定空间。
本课题结合工程案例，对建筑电气专业如何根据规范与舞台工艺等专业公司的舞台灯光设计对接，进行探讨。
一、工程概况金昌大剧院兼会议中心，1500座位规模的大剧院及300座位剧院式会议厅兼报告厅，既可作为剧院场所，又可各种规模会议使用。
建筑包括局部地下1层，地上5 层（包括夹层为6层），建筑面积为22977 m2，建筑高度为23.9m（不含舞台上空部分）。
主体结构耐久年限50年以上，为甲等剧场。
其中1500座位规模大剧院的舞台装置由三部分组成，包括460m2的主（前）舞台、300m2的后舞台及左、右两个各300m2的侧舞台。
本设计依据的主要规范为JGJ 57-2000《剧场建筑设计规范》、GB 50052-2009《供配电系统设计规范》、JGJ 16-2008《民用建筑电气设计规范》和GB 50016-2006《建筑设计防火规范》。
本工程舞台照明按一级负荷设计。
本工程在地下一层设置变配电所，采用两路10kV电源同时工作，分列运行，互为备用。
根据JGJ 16-2008第9.6.7条第2款规定，为了防止供电电源对舞台的电声、电视转播设备产生干扰，影响其正常运行，要求电声、电视转播设备的电源不宜接在舞台照明变压器上，即舞台照明和舞台音响分别由不同的变压器供电。
明宇达智能照明控制系统在大剧院、体育馆、文艺中心控制系统方案设计及应用.
大剧院智能控制及节能解决方案智能照明事业部制作明宇达智能设备（深圳）有限公司2012.06.24第一部分指导设计一、系统实现的功能⑴具有定时功能，可以控制照明的求。
根据不同场合、不同的人流量，进行时间段、工作模式的细分，把不必要的照明关掉，在需要时又能够自动开启。
同时，系统还能充分实现不同工作场合下的多种照明工作模式，在保证必要照明的同时，有效减少灯具的工作时间，节省不必要的能源开支。
⑵感应功能。
楼道和走廊里的灯光可以对人体具有感应功能。
人到来时，灯光自动亮起，人离开，灯光熄灭。
⑸系统可以对设备进行软启，避免在同一时间内对各大功率用电设备的同时开启。
既能够防止电流的突增，也保护通电设备，延长设备的使用寿命。
⑥不需要有人的参与，就能通过大楼管理处的中控电脑来实现照明系统的自动开关和调光功能。
也可对不同楼层进行集中控制和分区控制。
二、系统设计要点1、系统应根据音乐厅的实际情况和需求进行合理的管理区域的划分。
每个管理分区内的控制箱数量应根据现场实际的设备回路数量等来确定。
2、所有智能控制的回路均接入智能照明控制分电箱，分电箱的主要功能是提高控制系统的负载能力。
3、每个控制箱内预留弱电应急开关，当系统出现故障时，可手动启用控制箱内的弱电应急开关，保障系统正常工作。
4、需要智能控制的强电设备，每个回路的控制火线需要布到分电箱内。
所有引入分电箱内智能控制回路的强电布线均采用PVC管或镀锌钢管敷设在地面或墙壁内。
5、所有智能控制的弱电布线均采用PVC管或镀锌钢管敷设在地面或墙壁内，由控制箱的下方弱电入线孔进入控制箱内。
零线、地线均采用共用的布线方式布到分电箱内。
三、智能照明控制具体设计音乐厅的智能照明控制分为以下几部分：公共照明（走道、电梯口、楼道、卫生间、观众席）照明，大堂、展览室、贵宾室照明，表演区照明，后台区照明。
1、公共照明走道、电梯口的智能照明控制不宜采用本地开关控制的方式，如果一旦有人不小心或者故意触动了本地开关，在人多的时候难免会造成恐慌或不安全，建议采用控制室开关控制和电脑集中控制的方式。
青岛大剧院音乐厅的灯光系统设计
青岛大剧院音乐厅的灯光系统设计
潘云辉
【期刊名称】《演艺科技》
【年(卷),期】2007(000)002
【摘要】详细介绍青岛大剧院音乐厅舞台灯光系统的工艺设计,及相关设备配置情况.
【总页数】6页(P6-11)
【作者】潘云辉
【作者单位】珠海泰立灯光音响设计安装有限公司
【正文语种】中文
【中图分类】J8
【相关文献】
1.国家大剧院歌剧院舞台灯光照明系统设计概要 [J], 赵建华;温再林;夏辉;苏醒
2.国家大剧院音乐厅舞台灯光系统介绍 [J], 吴建威;俞加松
3.某省级大剧院音乐厅数字音频传输系统设计 [J], 王杰;杨程程;杨广权;陈鸿荣
4.青岛大剧院音乐厅GRC吊顶板施工技术研究 [J], 刘兰涛;唐永杰;杜颖;闫作斌
5.“珠江”灯光入驻青岛凤凰之声大剧院 [J], 珠江
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ENTERTAINMENT TECHNOLOGY音乐厅是专供音乐类节目演出的场所，其按用途可分为专业音乐厅（单一用途）和多用途音乐厅两类。
大约在１９７０年以前修建的传统的（古典的）音乐厅，绝大多数是单一用途的音乐厅，其定位为专供交响乐和室内乐演奏。
此后随着文化市场的多元发展，从经营角度，国内各大城市音乐厅的建造一般选择多用途音乐厅。
建设中的青岛大剧院以其独到的地域艺术特质，将音乐厅定位在专业音乐厅，并强化专业音乐厅的灯光系统设计，运用现代照明设备为音乐厅创造舞台音乐氛围。
灯光系统设计要求演出灯光配置能做到全面预留、储存充裕、灵活机动、切换自如、安全可靠。
系统的设备配置要求能承接重大和复杂的音乐演出项目。
同时，灯光系统的设计还要避免灯温和噪音对音乐演奏的影响。
力求满足交响乐、管弦乐、室内乐、合唱音乐、独奏（唱）等现场演出以及电视直播、录播功能的需要，并能适应国内外灯光设计和灯光操作人员应用和管理。
青岛大剧院音乐厅的灯光系统设计珠海泰立灯光音响设计安装有限公司 潘云辉１ 设计内容与标准灯光系统设计包括灯光控制系统、回路分布、演出灯光配置等。
在音乐厅灯光系统的设计中，我们选配了国际知名品牌英国Ｓｔｒａｎｄ原装进口调光控制台、新西兰Ｓｅｌｅｃｏｎ原装进口专业舞台灯具，及国内知名品牌、获得ＩＳＯ ９０００认证企业生产的ＴＬ调光硅柜。
１．１ 设计内容为强化音乐厅灯光系统的通用性、兼容性、前瞻性以及演出灯光的互换性，设计包括了音乐厅灯光系统工程几个方面。
内容如下：（１）舞台调光系统的控制，硅柜选配与设计。
（２）舞台灯光供配电系统选配与设计。
（３）舞台灯光系统灯具的选配与设计。
（４）观众席、舞台工作灯照明网络控制系统的选配与设计。
（５）舞台灯光系统强电、弱电、管线敷设施工组织设计。
（６）灯光系统的设备器材成套供应、设备安装、系统联调、测试，技术人员培训，演出技术保驾及产品终身应用技术保障。
１．２ 设计规范与标准整个设计，我们遵循以下规范与标准中的相关规定：（１）ＪＧＪ－５７－２０００／Ｊ６７－２００１《剧场建筑设计规范》。
（２） ＪＧＪ／Ｔ１６－９２《民用建筑电气设计规范》。
（３）ＧＢ／Ｔ５０３１４－２０００《智能建筑设计标准》。
（４）国际无线电干扰 ＣＩＳＰＲ 标准。
（５）ＩＳＯ 国际标准化组织及 ＣＩＥ 国际照明协会制定的国际通行标准。
（６）美国戏剧技术学会（ＵＳＩＴＴ）。
（７）美国娱乐服务与技术协会（ＥＳＴＡ）。
２ 舞台灯光系统工艺设计２．１ 灯位设置及说明舞台灯光灯位布置为正面光、侧【摘 要】详细介绍青岛大剧院音乐厅舞台灯光系统的工艺设计，及相关设备配置情况。
【关键词】音乐厅 灯光系统 设备 配置【Ａｂｓｔｒａｃｔ】Ｔｅｃｈｎｉｑｕｅ ｄｅｓｉｇｎ ｏｆ ｌｉｇｈｔ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ ｆｏｒ ｃｏｎｃｅｒｔ ｈａｌｌ ｏｆ Ｑｉｎｇｄａｏ Ｔｈｅａｔｅｒ ｗａｓ ｉｎｔｒｏｄｕｃｅｄ ｉｎ ｄｅｔａｉｌｓ，ａｓ ｗｅｌｌ ａｓ ｓｏｍｅ ｉｎｆｏｒｍａｔｉｏｎ ａｂｏｕｔ ａｓｓｏｃｉａｔｅｄ ｄｅｖｉｃｅｓ．【Ｋｅｙ Ｗｏｒｄｓ】 ｃｏｎｃｅｒｔ ｈａｌｌ， ｌｉｇｈｔ ｓｙｓｔｅｍ， ｄｅｖｉｃｅｓ， ｃｏｎｆｉｇｕｒａｔｉｏｎ光、顶光等区位，舞台各部位均设有布光点。
２．１．１ 面光设计在面光槽外开１８个投光孔，每个孔长８００ ｍｍ，宽５００ ｍｍ，采用厚２５ ｍｍ白色透明钢化耐热玻璃密封安装（见图１）。
面光主要用于照亮舞台表演区，对舞台上的表演者起到正面照明的作用，供人物造型用或使舞台上的物体呈现立体效果。
（１）配置灯具面光设计配置采用１８台６００Ｗ Ａｃ－ｃｌａｉｍ １８°～３４°轴向变焦成像灯。
根据投光距离进行调焦和布光，尽量保证面光灯投射的光线效果达到光斑、照度均匀一致。
（２）灯具的排列及投射方法ａ． 垂直投射：使舞台表演区下面获得均匀效果。
ｂ． 交叉投射：增强舞台中心区域及纵深亮度。
ｃ． 重点投射：加强局部舞台表演区域的照明（见图２、图３）。
２．１．２ 侧光系统设计在演奏区舞台两侧，根据演出用光需求临时增加组装式钢管支架挂侧光灯。
侧光的作用是从舞台的侧面造成光源的方向感，可以作为照射演员面部的辅助照明，并可加强布景层次，对人物和舞台空间环境进行造型渲染，满足电视节目录制的照度需求。
投光的角度、方向、距离、灯具种类、功率等因素都会造成各种不同的侧光效果。
图３ 灯光光束投射剖面示意图图２ 面光光束投射平面示意图ENTERTAINMENT TECHNOLOGY（１）配置灯具１６台６００Ｗ Ａｃｃｌａｉｍ ２４°～４４°轴向变焦成像灯。
（２）灯具的排列及投射方法ａ． 从一侧或两侧对舞台色彩气氛进行渲染。
ｂ． 来自单侧或双侧的造型光，可以强调、突出侧面的轮廓，适合表现浮雕、人像等具有体积感的效果（见图４）。
２．１．３ 顶光设计在演奏区舞台反声板上开５８个投光孔，直径２５０ ｍｍ，采用厚２５ ｍｍ白色透明钢化耐热玻璃密封安装。
反声板上出光洞孔的具体尺寸位置，需对应建筑声学设计图来确定，具体施工方案按建声施工要求。
顶光照明要求能给予演奏人员看清乐谱、观众清晰地看到台上演奏为基础，因此，顶光照明主要选用多功能射灯。
（１）配置灯具５８台ＭＵＬＴＩ－ＰＡＲ ７５０Ｗ多功能射灯。
（２）灯具排列和投射方法灯具采用单灯组合使用，矩阵式排列，照明要求垂直投射，光线均匀，显示性高（见图５）。
２．１．４ 吊挂式顶光设计在演奏区舞台反声板下方利用舞台机械临时吊点的功能安装三道组合式灯光吊杆，分别组成一顶光、二顶光、三顶光安装临时吊挂灯具，回路电缆和舞台机械配合，做一定的收线装置，使灯光回路电缆可以随临时组合灯光吊杆拆卸，满足特殊照明需要（如电视录制转播）的需求。
在一般的演出中不会采用这一形式。
（１）配置灯具ａ． １９台６００Ｗ Ａｃｃｌａｉｍ １８°～３４°轴向变焦成像灯。
ｂ． ２４台６００Ｗ Ａｃｃｌａｉｍ ２４°～４４°轴向变焦成像灯。
图５ 顶光光束投射示意图图４ 侧光光束投射平面示意图（２）灯具排列和投射方法灯具采用矩阵式排列组合使用，第一道顶光与面光相衔接照明主表演区，并加强表演区的局部重点照明，第二道和第三道可向舞台后部或垂直向下投射，也可作为逆光使用。
加强舞台后部及空间照明，前后排光相衔接，使整个舞台获得均匀的照度和色彩（见图６）。
２．２ 不同演出内容的灯光配置２．２．１ 交响音乐（１）设置一道面光灯槽，内装１０台Ａｃｃｌａｉｍ １８°～３４° 轴向变焦成像灯。
（２）在演奏区舞台上空的反声板中开孔，内装５８台ＰＡＲ多功能射灯。
以上两种形式组成的表演照明用光，平均照度≥４００ ｌｘ（见图７、图８）。
２．２．２ 独奏（唱）、合唱音乐会（１）设置一道面光灯槽，内装１８台Ａｃｃｌａｉｍ １８°～３４°轴向变焦成像灯。
（２）在演奏区舞台上空的反声板中开孔，内装５８台ＰＡＲ多功能射灯。
（３）舞台两侧临时增加组装式钢管支架挂侧光灯，安装１６台Ａｃｃｌａｉｍ２４°～４４°轴向变焦成像灯。
（４）在二楼观众席后墙的灯光控制室内布置两台氙气追光灯，距地９００ ｍｍ设置宽１ ２００ ｍｍ×高７００ ｍｍ的长方形出光窗口，全密封安装厚２５ ｍｍ的透光钢化玻璃。
以上四种形式组成的表演照明用光，平均照度≥８００ ｌｘ（见图９、图１０）。
图６ 吊杆顶光光束投射平面示意图图８ 交响音乐演出灯光布置图图７ 交响音乐演出效果图ENTERTAINMENT TECHNOLOGY２．２．３ 大型演唱会或电视节目转播（１）设置在一道面光灯槽内的１８台Ａｃｃｌａｉｍ １８°～３４°灯具全部照明舞台。
（２）演奏区舞台两侧临时增加的１６台Ａｃｃｌａｉｍ ２４°～４４°灯具全部照明舞台。
（３）演奏区舞台上空反声板内的灯光关闭，利用舞台机械临时吊点的功能安装三道组合式灯光吊杆，分别组成一图１０ 独奏（唱）、合唱音乐会演出灯光布置图图９ 独奏（唱）、合唱音乐会演出效果图顶光、二顶光、三顶光总共安装１９台Ａｃｃｌａｉｍ １８°～３４°和２４台Ａｃｃｌａｉｍ ２４°～４４°灯具照明舞台。
（４）配合两台氙气追光灯照明主要演唱者。
采用以上形式组成的电视照明用光，平均照度≥１２００ ｌｘ（见图１１、图１２）。
２．３ 灯具的选择舞台灯光的艺术创作依赖于照明器材的技术体现，舞台灯光是光和色在三维的立体空间（若加上时间因素则称为四维空间）造型。
而要在舞台上随心所欲地控制光的明暗起伏、实现灯的任意组合、色彩的自动转换、理想的投光角度、足够照度的活动光斑等等，这牵涉到灯具器材的品种、规格、质量、性能等一系列的技术问题。
为此，这次灯具的选择 分重要。
所选配的原装进口新型灯具的性能如下：（１） Ａｃｃｌａｉｍ１８°～３４°和２４°～４４°轴向变焦成像灯。
新西兰Ｓｅｌｅｃｏｎ－Ａｃｃｌａｉｍ Ａｘｉａｌ轴向变焦成像灯具有优良的设计，此灯具采用９９．９％超高纯度的氧化铝抛光的轴向反光碗，反光碗设计为允许灯泡位置被微调从而产生平滑型和峰值型两种光强分布，特别适合在舞台、演播室、展厅等场所照明。
灯具采用铝挤压和精密压力浇铸而成，所有边缘和边角平滑没有尖角；低反射，特定颜色，环氧粉末喷涂经静电表面处理工艺；带有耐高温后把手。
（２）Ａｃｃｌａｉｍ Ａｘｉａｌ轴向变焦成像图１１ 大型演唱会或电视节目转播演出效果图图１２ 大型演唱会或电视节目转播灯光布置图图１４ Ａｃｃｌａｉｍ Ａｘｉａｌ轴向变焦成像灯的隔热技术图１３ Ａｃｃｌａｉｍ Ａｘｉａｌ轴向变焦成像灯的隔热镜技术灯。
利用隔热镜技术，减少了光束中的热量，有效地把热量从光束中移走，延长了图案片和色片的使用寿命（见图１３、图１４）。
冷光束系统是由镀膜隔热玻璃被放置在反光碗和热量出口中央处，热量非常容易地被引向铝散热片并被迅速地移走。
（３）Ａｘｉａｌ 变焦成像灯。
可变透镜经过耐高温度硼硅酸盐抛光玻璃套上成型塑料架固定，结合一套成型的滑动片。
性能稳定，使用寿命长。
