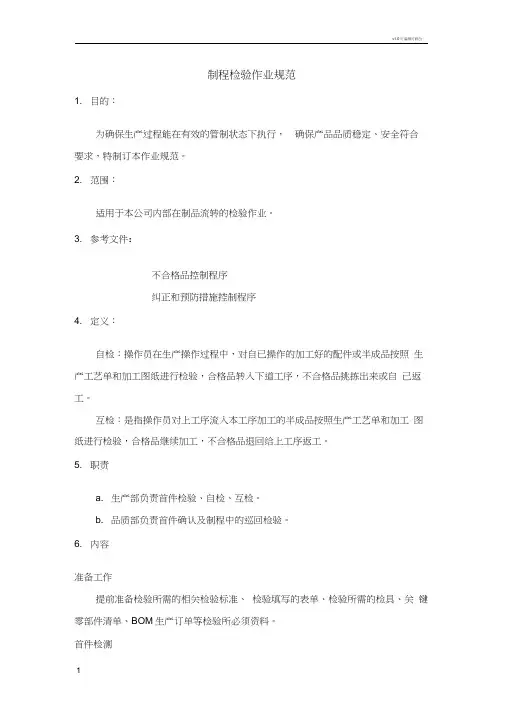

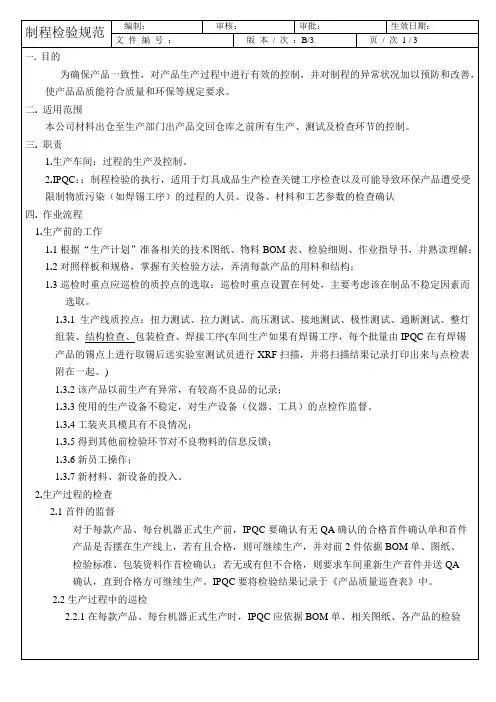

制程检验规范(线材,端子、胶壳)07.6.19修改
镀锡ＯＤ参照表。（如有客户要求，依客户标准检验）公差（+/-0.05mm）
核准：审核：制定：
五金端子拉力测试标准
端子拉力测试标准(国标) 端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。 表2 拉力值
采用刺破连接方法时应符合下列要求： 1. 电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。 2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。0.35mm2电线拉力值应不小于50N。 什么是AWG？ AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。 CANARE公司使用的导体线号如下表所示。另外，线号越大说明导体的横截面积越小。 AWG 导体横截面积(mm2) 13 2.81 14 2.18 15 1.75 16 1.27 18 1.00 20 0.51,0.56 22 0.34,0.37,0.39 23 0.29,0.30,0.31 24 0.20,0.22,0.23 25 0.18 26 0.14,0.15 28 0.08,0.09 31 0.04 双绞线 100欧姆屏蔽电缆 5类4对24AWG 100欧 5类4对26AWG 屏蔽软线 100欧姆非屏蔽电缆 6类4对23AWG的UTP或SCTP 超5类4对24AWG非屏蔽电缆 5类 4对24AWG 4对24AWG非屏蔽软线 25对24AWG非屏蔽软线 4类
4对24AWG非屏蔽线 25对24AWG非屏蔽线 3类 4对24AWG非屏蔽线 25对24AWG非屏蔽线双体电缆 24AWG非屏蔽4/4对 24AWG非屏蔽/屏蔽4/4对 24/22AWG非屏蔽/屏蔽 4/2对 24AWG非屏蔽2/2对 150欧姆屏蔽电缆 1A型 6A型 9A型
常见端子拉力标准规范
序号 端 子 型 号 适 用 线 材 AWG SA（mm） 压接高度 单位:mm 抗拉强度 单位：N 开口长度 单位:mm 1 6.3直插（250直）22#0.33 1.25±0.05 45N以上6 20# 0.5 1.35±0.05 73N以上 18#0.81 1.40±0.0591N以上 16# 1.32 1.65±0.05136N以上 14# 2.08 1.70±0.05 270N以上 2 6.3旗形（250旗） 18# 0.81 1.30±0.0582N以上5 16# 1.32 1.40±0.05 133N以上 14# 2.08 1.55±0.05 194N以上 3 4.8直插（187直） 22# 0.33 1.10±0.0545N以上 20# 0.5 1.15±0.0573N以上 18# 0.81 1.25±0.0591N以上 16# 1.32 1.30±0.05136N以上 4 4.8旗形（187旗） 20# 0. 5 0.95±0.0561N以上 4.2 18# 0.81 1.00±0.05 82N以上 16# 1.32 1.10±0.05133N以上 5 4.2o型（SRA） 24# 0.21 0.85±0.0520N以上 5.5 22# 0.330.90±0.05 39N以上 20# 0.5 1.65±0.05 61N以上 18# 0.81 1.70±0.05 82N以上 16# 1.25 1.75±0.05 133N以上 14# 2 1.80±0.05 194N以上 6 4.2u型（SAA） 20# 0.5 1.60±0.0561N以上 5.5 18# 0.81 1.65±0.05 82N以上 16# 1.25 1.70±0.05 133N以上 14# 2 1.75±0.05 194N以上 7 3.96间距 22# 0.33 1.05±0.05 45N以上4? 20# 0.5 1.10±0.0565N以上 18# 0.81 1.15±0.0580N以上 8 2.5mm间距（XH） 28# 0.08 0.60±0.05 10N以上3 26# 0.130.65±0.0520N以上 24# 0.210.70±0.05 30N以上 22# 0.830.75±0.05 40N以上92mm间距（PH） 28# 0.080.50±0.05 10N以上 2.5 26# 0.130.55±0.0520N以上 24# 0.210.60±0.0530N以上 常见端子尺寸拉力规范 备注：类似端子型号按此规范执行。
线材检验标准
目的 为使本公司的检验标准与客户检测标准一致,从而使产品品质符合客户要求而制订此标准 适用范围 本标准规定了塑胶件通用检查标准，本标准适用于公司所使用的塑胶/橡胶件产品。 缺陷定义 结疤：局部熔注点没有完全熔合在一起形成疤痕形状 硬划痕（有感划痕）：由于硬物摩擦而造成样品表面有深度的划痕。 细划痕（无感划痕）：指样品表面没有深度的划痕。 烫伤：线材表面绝缘层因受局部高温而受伤 破皮：线材表面绝缘层因外力受损 露铜：线材表面绝缘层因外力受损， 露线芯：线与端子相连处露出线芯 变形：线材/端子因外力不符合标准要求 断裂：线材横截面裂开部分线芯断掉 翘皮：表面层变形并起皮 脱离：组装的端子与线芯分离。 色差：产品表面呈现出与封样件的颜色差异 模糊/断线；丝印不良致丝印线条和图案粗细不均，模糊不清，字线局部不相连 错位：多芯线位置方向错误 压伤：表面受向下压力受伤或线芯压扁 气泡：塑料内部的隔离区使其表面产生圆形的突起或涂层覆盖部分气体在烘烤时产生的泡状凸起缺陷 毛边：线材的边缘或结合线处线性凸起(通常为成型不良所致) 烧焦/发黄：指局部温度过高而在线材表面留下的发黄或碳化的痕迹；电镀在过高电流下形成的颜色黑暗、粗糙、松散等质量不佳的沉积物，其中常含有氧化物或其他杂质 缺胶：因注射压力不足或模腔内排气不良等原因，使熔融胶料无法到达模腔内某一角落而造成的射胶不足现象。 检验条件： 照明条件：日光灯600～800LUX 目光与被测物距离：30～45CM 灯光与被测物距离：100CM以內 检查角度：以垂直正视为准±45度 检测工具：卡尺、千分尺、直尺、卷尺、综合线测试仪、万用电表等 参考资料:依据国际检验标准AQL，MIL-STD-105EⅡ级单次抽样方案，致命缺陷（CR）AQL:0.致命缺陷（CR）AQL:0. 065；严重缺陷（MAJ)AQL:；轻微缺陷（MIN)AQL:。 5 .0判定标准 外观 注：外观五金配件可以参照《五金通用检验标准》塑胶件配件参照《塑胶通用检验标准》，线的规格型号、实物与 图纸/样品相符，颜色与样品/工程图纸相符 尺寸：线外、内径、长度、浸锡长度、端子（长、宽、高）与标准尺寸相符。
端子压着标准及检验规范(全)
标
端子压着检验规范
题
文件编号 版本版次 发行日期 页码
2011111101 A.0
2011-11-11 Page 1 of 4
1. 目的: 为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.
2. 范围: 此规范适用于各类端子压着检验.
3. 权责:
3.1 制造部：依此规范进行生产.
3.2 品质部：负责依此规范进行检验.
4. 内容:
4.1 端子压着部位名称：
端子部位名称：
1．端子配合区
C
ab
拉力强度
2．弹片
F 3．芯线观察窗口
4．芯线压着部(IS)
5．喇叭口
C：压着高度（Crimp Height）
6．绝缘皮观察窗口 7．绝缘皮压着部(WS)
4.2 各部位压着规范标准：
8．料带
1. 端子配合区----------沒有压伤、损伤、扭曲、变形
2. 弹片----------------沒有变形
3. 芯线观察窗口--------必須能看到电线的芯线，芯线露出范围为 0.29-．1.料0m带m
4. 芯线压着部----------必須完全闭合并包含所有芯线，不可看到绝缘外皮
5. 喇叭口--------------後喇叭口必須可見，最佳尺寸范围为 0.1-0.4mm
6. 绝缘皮观察窗口------必須同時能看到芯線和绝缘外皮
7. 绝缘皮压着部--------必須铆合紧密，电线不可有移动之情形
8. 料帶----------------前端料带尺寸范围为 0-0.3mm,后端尺寸范围为 0-0.5 mm
4.3 端子各部位压着确认： 4.3.1 喇叭口位置确认
○ 良好
△ 可接受
× 不可接受
前后均有喇叭口
后方有喇叭口、前方无喇叭口 后方无喇叭口，易压伤芯线
molex端子压接,压着技术规范
介绍 首先，了解端子具有三个主要部分：插接区、过渡区和压接区(图A)，这有助于我们理解。顾名思义，插接区是端子与另一半连接端子插接的部分。该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。如果压接过程中接合部变形，将会降低连接器的性能。 过渡区同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。 压接区是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。 正确执行的压接示例参见图B。绝缘压接区压缩绝缘层，但不会刺穿。线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。例如，18 AWG线缆应伸出至少.040"。在绝缘和导体压接区之间的部分可以看见绝缘层和导体。导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。 如果您的压接端子看起来和图B中的端子不同，可能是因为在压接工艺中出现了错误。这里是压接工艺中可能出现的13个最常见的问题，以及如何避免它们。
1. 压接高度过小 0.002"。在如此严格的规范下，检验压接机是否设置正确对于获得良好压接是非常重要的。 过小(图I)或过大(图II)的压接高度无法提供规定的压接强度（对线缆端子的保持力），会减 小线缆拉拔力和额定电流，一般情况下还会引起压接头在非正常的工作条件下性能降低。过小的 压接高度还会压断线芯或者折断导体压接区的金属。 2. 压接高度过大 有足够的金属间接触。 问题#1 & #2的解决方法很简单：调节压接机上的导体压接高度。在首次使用压接机进行工作时，使用图B, 中所示的游标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中应按照要 的频度重新检查，以保持正确的压接高度。
线材与端子拉拔力标准
线材端子拉拔力检验标准 目的及範圍: 本文之目的爲建立为線材系列之所有线材之端子拉拔力测试标准,给检验员提拱检验测依据，本文件適用於生産出貨之線材系列產品 相关文件 產品的測量和監控控制程序 不合格品控制程序 文件控制程序 質量記錄控制程序 主要職責 品保課負責制定、評價和更新本作業指導書，並監督執行； 品保課PQC嚴格按本標準進行檢驗； 各相關部門是本文件的支持部門。 設備/工具 显微镜、拉拔力计、卡尺 标准内容 检验员每天在端子机开前，首先使用显微镜对端子的外观进行检验，先确定有无芯线内陷、压胶、刺 破胶皮、端子变形、端子损伤等不良 再用卡尺测量端子的导体高度、绝缘高度、端子压着宽度（压芯和压胶处的最大宽度） 最后测试端子拉拔力 测试端子拉拔力定位部分标准为：垂直90度角，夹具夹住端子没有芯线的部位每半小时测试一次端子拉拔力、导体高度、绝缘皮高度和压着宽度 以上测试每次2EA 若测试时发现任何一项超过标准，HOLD住一个小时内的产品，交给品保、工程人员处理。要求维修员调机。并在调机后重测以确定调机效果 拉拔力标准： 端子拉拔力标准明细： Wire 端子壓芯(MM) 高度(MM) 宽度（MM） 拉拔力(KG) UL1007 (#22) 0041 0088 0107
0275 0294 0295 UL1007 (#24) 0202 073-092 0203 0274 0297 0033 0028 UL1007 (＃26) 0067 －－ 0170 －－－ 0136 －－ 0046 －－ 0046 M762 － 0048（合打） 0048（單打） 0068 0076地线 0055 －－ 0090 －－－ 0095 －－－ 0119 Wire 端子壓芯高度宽度拉拔力UL1007 (#28) 0067（合打）－－ 0067（单打） 0067 061 －－ 0068 地线
YH端子压接规范-Rev03
YH Crimping Specification 页数：第1页共18页 编写：王静 校对： 审核： 批准： 版本修定记录 日期 版本号 章节号 更改内容 修订者 10.4.13 02 2.4 端子弯曲变形判断图示更新 王静 2.1 增加旗型端子的判定总则 刘少华 3.2.1 3.2.2 增加旗型端子压接截面分析判定依据 刘少华 5.1 增加旗型端子压接高度的测量方法 刘少华 11. 6.14 03 6 增加刺破式护套压接的标准及测量方法 刘少华 11.11.25 03 6.1.1 6.1.2 修改刺破式护套压接的标准 刘少华
YH Crimping Specification 页数：第2页共18页 前言： 本规范是对上海逸航汽车零部件有限公司线束加工生产中压接工艺的要求和规范。 随着本公司汽车线束产品、规模的不断扩大，客户对线束产品性能要求的不断提高，压接作为线束产品生产加工中的主要及重要工位——压接质量的要求也不断提高。本标准参考、引用TYCO、YAZAKI、MOLEX，JST等压接标准以及各大线束公司压接要求，结合公司实际情况而制定。 总则： 此规范适用于YH的线束压接工艺。 图纸上有特殊压接要求的按图纸执行，没有定义的则按此规范执行。
YH Crimping Specification 页数：第3页共18页目录 1. 定义 1.1 端子压接定义 1.2 相关术语和名词 2. 压接要求 2.1 芯线（导体）和塑线（绝缘体）压接接合处外观要求 2.2 喇叭口压接要求 2.3 余料切断要求 2.4 端子压接容易发生的变形及判断标准 2.5 有密封塞的端子压接要求 3. 压接截面要求 3.1 目的 3.2 压接截面分析判定 4. 压接参数要求 4.1 压接高度和宽度 4.2 压接后机械强度（拉拔力）参数 5. 相关测量及测试方法的说明 5.1 压接高度的测量方法 5.2 拉拔力的测试方法 5.3 摇摆测试 6. 关于刺破式连接器压接参数的要求及测量方法 6.1 压接参数的要求 6.2 测量方法
端子拉力标准
1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范. 2.0范围:此规范适用于各类端子压着检验. 3.权责: 3.1.制造部：依此规范进行生产. 3.2.品保部：负责依此规范进行检验. 4.定义:无. 5.0内容: 5.1.端子正确铆压标准： 5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。 5.1.3.正确铆压见: 如附图一. 5.2.端子不良铆压标准： 5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压 着部份)，此种现象将造成铜丝易断落。如附图二。 5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端 子拉力不足，易脱落。如附图三。 5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。 5.2.4.端子内模有导体外露（分叉）. 如附图五。 5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与 5.2. 6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不 足，易脱落。如附图七。 5.2.7.端子内模压着突嘴过大（超过内模的1/3）。如附图八。 5.3.端子内模导体压着高度测量方式：如附图九 5.4.端子外模绝缘外被压着检验方式: 5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表 面损伤或滑出，则压着高度须重新调整。如附图十. 5.5.端子内模导体拉力测试及检验方式：如附图十一. 5.5.1.测试长度以150mm左右为标准 5.5.2.脱去外被20mm左右。 5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。 5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量. 5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着
端子压接标准及检验规范
端子压接工序检验规范
1. 目的: 为确保在生产过程中,端子压接能符合质量需求而制订此规范。 2. 范围: 此规范适用于各类端子压接检验。 3. 权责:
3.1 生产部：依此规范进行生产。 3.2 质量部：负责依此规范进行检验。 4. 内容: 4.1 端子压接部位名称：
拉力强度
F
C
ab
端子部位名称： 1.端子配合区；2.弹片；3.芯线观察区域；4.芯线压接部(IS)
5.喇叭口；6.绝缘皮观察区域；7. 绝缘皮压接部(WS)；8. 连筋
C：压接高度（Crimp Height）
4.2 各部位压接规范标准： 1. 端子配合区----------沒有压伤、损伤、扭曲、变形 2. 弹片----------------沒有变形 3. 芯线观察窗口--------必须能看到电线的芯线，芯线露出范围为 0.2-1.0mm 4. 芯线压接部----------必须完全闭合并包含所有芯线，不可看到绝缘外皮 5. 喇叭口--------------后喇叭口必須可見，最佳尺寸范围为 0.1-0.4mm 6. 绝缘皮观察窗口------必须同時能看到芯線和绝缘外皮 7. 绝缘皮压接部--------必须压接紧密，电线不可有移动之情形 8. 连筋----------------连筋（端子与端子间连接的料带切除后，保留在端子上的剩余部分）不能 损伤电线绝缘层和密封塞，连筋最大长度不应超过 0.5mm。
端子压接工序检验规范
4.3 端子各部位压接确认： 4.3.1 喇叭口位置确认
○ 良好
△ 可接受
× 不可接受
前后均有喇叭口 4.3.2 料带切断位置确认（参考）
后 方有喇叭口、前方无喇叭口 后方无喇叭口，易压伤芯线
4.3.3 电线位置确认 ○ 良好
△ 可接受
△ 可接受
× 不可接受
× 不可接受
× 不可接受
绝缘皮压接过短，此种不良现象将 绝缘皮压接过长，将造成铜丝易断落 芯线压接过短，此种现象易造 造成端子拉力不足,易脱落。 或接触不良，出现开路或瞬间开路。 成端子拉力不足，易脱落
× 不可接受
× 不可接受
× 不可接受
设备产品检验规范标准
源通和公司作业指导书产品检验规范文件编号文件版本制定日期 2014-11-12 生效日期 ※※封面※※ 产 品 检 验 规 范 制定:审核:批准: 文件分发明细 副本:□总经理□管理者代表□ 财务部□仓库□市场部□采购部□研发部□工程部□生产部□品管部□行政人事部□计划物控部正本:文控中心副本编号: 制修订记录 文件版本修订日期制修订页次制修订摘要 A.0 1-8 第一版 页版本目录 页 次
1 2 3 4 5 6 7 8 版本 A.0 A.0 A.0A.0A.0A.0A.0A.0 1. 目的: 建立一套本公司通用之成品检验标准、以适合品管部在执行标准时有章可依;完善公司质量作业标准,规范产品检验方式,确保产品质量满足客户质量要求。 2. 范围: 公司所有充电器产品均适合本标准。 3. 权责: 品管部:负责公司产品外观、电性等各类检验工作。 4. 定义: 4.1 致命不合格(CR :可能影响产品的安全使用或导致产品主要性能失效的不合格; 4.2 严重不合格(MA :可能影响产品性能失效或降低性能或影响产品形象的不合格; 4.3 轻微不合格(MI :任何不符合规定要求又不严重影响产品外观或性能的不合格; 4.4 自检:由 QA 根据现有设备自行检验; 4.5 外检:由产线测试或第三方检测机构进行测试; 4.6 实验室:由公司实验室做可靠性测试; 5.支持文件: 采用 GB2828.1-2012(Ⅲ级正常检验单次抽样计划进行随机抽样 , 依下表选定其 AQL 值, 列表如下: 5.1《成品检验作业指导书》 QWPG-003 5.2《抽样计划作业指导书》 QWPG-004
线材检验标准
线材检验标准 线材检验标准文件编号版本/修订发出部门生效日期页码总页数 本作业指导书为线材检验标准，为检验者提供检验方法、抽样方法、缺陷判定标准和所需仪器等。 一、所需仪器: 1、卡尺/卷尺; 2、线材综合测试仪; 3、耐压测试仪(CH332); 二、检验依据:样品、图纸、其它相关文件如:内部联络单、异常单等; 三、抽样标准:MIL-STD-105E(II)正常水准单次抽样，AQL:CR=0 MA= MI= 四、检验步骤: 1、当检验员收到货仓开出的《入库验收单》后，先填写《IQC来料检验报告》表头部份; 2、根据《入库验收单》上所注的待检物料，到物料待检区找到相应的物料，并核对物料外包装标识的内 容是否正确，包括来料名称、规格、型号、料号、数量、日期等; 3、检验来料所有包装是否整齐、无破损、变形，并评估外包装是否能对产品起到防护作用; 4、按照AQL表要求抽取相应数量的样本，采取分层抽样法或对角抽样法抽样; 5、抽完样本后，准备好样品; 6、上述工作完成后，开始用目视法检查物料外观是否符合要求，利用卡尺和卷尺测试材料重点尺寸。再 利用测试架和仪器测试线材的性能。最后取样按规格书要求进行试验(拉力、摇摆、盐雾、高压)。所 有检验项目完成后，填写完整《IQC来料检验报告》，对综合结果进行判定，如合格则在《IQC来料检 验报告》上签名，交IQC组长确认，并在《入库验收单》上的合格项打，然后在物料外箱上盖IQC PASS 章。如检验结果不合格则填写《物料收货/验货不合格报告表》与《纠正预防措施-8D报告》，交于IQC 组长上报做MRB处理，并在不良品上做好标示，隔离。根据MRB结果，在物料外箱上贴上特采、筛选、
线材行业出货检验管制程序
1．目的： 确保本公司制造出之产品能符合客户要求。 2．范围： 适用于本公司所有成品之出货检验。 3．权责： 3.1制造部：负责生产制造﹑贴UL标签。 3.2品保部：负责出货检验及查核。 3.3仓库：负责成品入库﹑出货。 4．定义： 4.1 最终出货查核：指在产品包装入库后装柜出货前的抽样查核。 5．作业内容： 5.1出货检验作业流程图（附件一）。 5.2制造部将检验OK的成品填写“成品入库单”进行入库检验，且须在入库单上注明生产日期 及工单号，以便追溯。 5.3 OQC品保部抽样依《检验抽样管理规范》执行，依据GB2828.1-2003抽样计划AQL MAJ： 0.15 MIN：0.65正常检验；若客户另有要求，以合约为准。 5.4品保部检验依各类成品检验规范及各工程图面为检验判定依据。检验完成后将检验状况记录 于“成品检验报告”中，“成品检验报告”须经检验员填写，组长审核，经理核准。 5.4.1OQC每月按照大类产品进行抽样并填写申请单送测到SGS测试加州65. 5.5出货检验判定退货时: 5.5.1判退之不合格品依据《不合格品管制程序》处理。 5.5.2 生产单位接到“8D改善报告”后负责在4H内（紧急情况除外）补良品数给OQC检验 员，OQC检验员负责将良品数确认OK后放入抽验箱，以确保抽验箱数量完整。 5.5.3生产单位无法及时补良品数给OQC检验员时，OQC检验员负责在抽验尾数箱上用红色 标识，同时知会仓库负责人及生产（或责任）单位。 5.5.4生产单位重工处理完该批产品后，须于24H内填好“8D改善报告”相关各栏后交回给 OQC检验员，由检验员对该批产品进行确认。 5.5.5成品抽验的不良品暂时保留在品保部OQC，生产（或责任）单位在重工时或需处理时 到品保领取不良品或由OQC将不良品交给IPQC或组长。 5.5.6不合格品经MRB裁决为可特采时，由特采申请单位发出“MRB检讨申请单”给品保部， 由检验员将原有的REJECT标签取消,并根据要求予以重新标识。 5.5.7若抽测加州65不符合客户要求，立即通知生产单位停止生产，对半成品、库存品做好 标示和隔离。如已经出货的产品中有不符合客人要求的，应立即通知客户禁止使用此 批产品，并召回后，重新补货给客人。 5.5.7.1召回程序：发现不符合客人要求的产品，发现人应立即报告给生产经理和品保经理， 品保经理告知业务，请业务立即电话通知客户停止使用，然后由品保部主导开专题会
端子压接技术标准
端子压接标准
1.范围 本文件作为通用指导性文件适用于CODEN 青岛工厂端子压着作业。 本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。 当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。 2．参考文件 GB-T18290-2 DIN EN 60352-2 3.内容 3.1端子基础知识 端子各部分功能： 嵌合区： 接触导电，与对应的连接器端子接触导电。 其接触程度决定了导电的效果。变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。 导体压接部： 是端子与线材连接的重要部分。通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。其中压接高度是最重要的管理项目。 绝缘压接部： 将线材的绝缘外皮铆住，具有保护作用。 当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。 压接过紧时，线芯会受到损伤，也会发生断线不良。 钟形口： 压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤, 如果没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。拉拔力也会不合格。 逆止卡爪（卡口片）： 具有锁住端子的作用。如果此部份变形,插入塑壳及主体后,会出现脱落等不良。 尾料片： 产生于端子与料带分离的连桥残余。长度过大容易伤线。 3.2端子压着过程:
3.3压接完成品标准： 3.3.1外观 在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求： 1.绝缘压着区应能同时可见导体和绝缘外皮。 目测参考：导体与绝缘皮各占1/2 2.绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。
压端子规范
端子压接规范 介绍 1. 压接高度过小 2. 压接高度过大 3. & 4. 绝缘压接过小或过大 5. 松散的线芯 6. 剥线长度过短 7. 线缆插入过深 8."香蕉"(过度弯曲) 端子 9. 压接过于靠前 10. 喇叭口过小 11. 喇叭口过大 12. 尾料过长 13. 弹性片弯曲 准则 介绍 正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征，例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足，那么简而言之就是您找到了完美的连接器。 但是还没有完全到长出一口气的时候，特别是如果您选择的连接器使用压接系统。虽然这可能是最快、最可靠和牢固的端接方法之一，如果端子没有正确地压接在线缆上，您会忘记在选择正确的连接器上付出的所有辛苦努力。虽然有13个常见的压接问题会降低您的产品的可靠性，但是仅需一些小的知识和预先规划就可以简单地避免这些问题。 首先，了解端子具有三个主要部分：插接区、过渡区和压接区
(图A) 这有助于我们理解。顾名思义，插接区是端子与另一半连接端子插接的部分。该部分由连接器设计师设计为与对接端子接合，并以一定的方式工作。如果压接过程中接合部变形，将会降低连接器的性能。 过渡区同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置，同样将影响连接器的性能。 压接区是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备，夹紧压接区，从而牢固地与线缆连接。理想情况下，您将端子压接在线缆上的所有工作仅发生在压接区。 正确执行的压接示例参见
图B[/b] 。绝缘压接区压缩绝缘层，但不会刺穿。线芯（或线刷）伸出于导体压接区前部的距离至少等于线缆导体的直径。例如，18 AWG线缆应伸出至少.040"。在绝缘和导体压接区之间的部分可以看见绝缘层和导体。导体压接区在引入端和尾端呈喇叭形，而过渡区和接合区在压接工艺前后始终保持不变。 如果您的压接端子看起来和
端子拉力标准
核准审核制作 钟菊兰 0范围:此规范适用于各类端子压着检验. 权责: 制造部：依此规范进行生产. 品保部：负责依此规范进行检验. 定义:无. 0内容: 端子正确铆压标准： 端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 端子的内模压着导体后外露部分须超过~1mm。 正确铆压见: 如附图一. 端子不良铆压标准： 绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。如附图二。 绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。如附图三。 尾料切断部分，所剩下之料头超过1mm. 如附图四。 端子内模有导体外露（分叉）. 如附图五。 导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与 导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。如附图七。 端子内模压着突嘴过大（超过内模的1/3）。如附图八。 端子内模导体压着高度测量方式：如附图九 端子外模绝缘外被压着检验方式: 导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。如附图十. 端子内模导体拉力测试及检验方式：如附图十一. 测试长度以150mm左右为标准 脱去外被20mm左右。 以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。 若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量. 拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外) 双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合 端子铆压后高度及拉力必须符合要求标准. 详细见附件一:端子铆压规格一览表. 若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。待一批生产完成后由QE定出该端子的高度及拉力的规格值。
端子压接技术经验标准
1.范围 本文件作为通用指导性文件适用于CODEN青岛工厂端子压着作业。 本文件定义了开式端子的压接及测试的标准，同时适用于手工和自动机器压着。 当本文件与具体的作业性文件在内容上会有不同甚至冲突时，应按照作业性文件的为准。 2．参考文件 GB-T18290-2 DINEN60352-2 3.内容 3.1端子基础知识 端子各部分功能： 嵌合区： 接触导电，与对应的连接器端子接触导电。 其接触程度决定了导电的效果。变形、脏污、镀层不良都会使其功能上受影响，甚至成为导致故障的致命原因。导体压接部： 是端子与线材连接的重要部分。通常，压接后的管理，包括对压接高度、宽度、拉拔力、截面分析等。其中压接高度是最重要的管理项目。 绝缘压接部： 将线材的绝缘外皮铆住，具有保护作用。 当压接较松时，绝缘压接片很容易从线上脱落，无法缓冲外部压力，而产生断线不良。 压接过紧时，线芯会受到损伤，也会发生断线不良。 钟形口： 压着时在导体压接处钟形口的圆弧结构能减轻对线芯的损伤,如果没有喇叭口或是钟形口形状不良，都会导致线芯受到损伤，甚至会导致断线。拉拔力也会不合格。逆止卡爪（卡口片）： 具有锁住端子的作用。如果此部份变形,插入塑壳及主体后,会出现脱落等不良。 尾料片： 产生于端子与料带分离的连桥残余。长度过大容易伤线。 3.2端子压着过程:
3.3压接完成品标准： 在拉拔力和压着高度保证的前提下,压着状态应满足的以下要求： 1.绝缘压着区应能同时可见导体和绝缘外皮。 目测参考：导体与绝缘皮各占1/2 2.绝缘压接区应有至少保证紧密包裹绝缘外皮的圆周长的1/2。 3.导体压接区应可见芯线(导体)伸出，但不能太大。 尺寸要求：0.2~1.0mm 4.嵌合部不可变形,逆止卡爪不可变形。 5.导体压着部，绝缘体压着部两压接片之间不可有间隙。 6.钟形口）可以在导体压接片的两侧形成，也可以只在如图的这一侧形成 钟形口轴向长度不可过小或过大。其尺寸取决于所压接的线材，可参考以下： 0,03-0,56mm2(AWG32-20):0,25±0,15mm 0,30-0,81mm2(AWG22-18):0,3±0,15mm 7.尾料片应可见，但长度不可太大。 尺寸要求：max0.5mm. 8.端子上下弯曲不大于5° 9.端子左右弯曲不大于3° 10.端子扭曲不大于5° 3.4导体压着截面分析： 3.4.1压着截面切片的制做要求： 切面应垂直于线的轴向方向，在压接区域的最中间位置进行选取。但同时，当导体压接区压接端子上设置有规则凸起时，应进行相应避开。为了获取较好的截面效果，应对切片截面进行研磨和蚀刻。 1.压接高度： 一般端子厂家会提供具体产品所对应的压着高度。 线材型号压着高度公差 0,03-0,20mm2(AWG32-24) ±0,02mm 0,20-0,50mm2(AWG24-20) ±0,03mm 0,30-0,81mm2(AWG22-18) ±0,04mm B. *以下为UL1007线压着时参考值。
线材检验规范
深圳市科陆电子科技股份有限公司质量体系工作文件 CL/WP-ZL-059 线材检验规范 （A0版） 编写：日期： 审核：日期： 批准：日期： 受控状态： 深圳市科陆电子科技股份有限公司
1、目的 本检验规范为了进一步提高线材的质量，在线材进料时严格把关，特制定出适应本公司的线材检验标准，为线材检验提供科学、客观的方法。对于某些无法用定量表明的缺陷，用供需双方制订的检验标准和封样的办法加以解决。 2、适用范围 本检验规范适用于我司对外所有采购之线材的检验及验收。 3、参照文件 本检验规范参照《IQC作业操作规程》、《原材料外观检验规范》等。 4、内容 4．1检验工具 卡尺、卷尺、介刀、烙铁、锡线、万用表、CL6013、耐压测试仪、绝缘电阻测试仪、测试工装。 4．2术语 1）色差：与标准颜色的差异。 2）DB型端子：端子成D形。 3）手枪头：端头成手枪状，前插头可插入后插孔内。 4）品字头：端头成品字状，一般为电源线插头，符合国标（左L、右N、中地）要求。 4．3检验项目及检验方法 4．3．1外观 4．3．1．1外包装箱应规范、整洁，并具有产品标识，应无破损、污物等不良现象。 4．3．1．2产品标签清晰，内容应注明物料名称、规格型号、数量、生产日期、产品厂家等标识。4．3．1．3线材表面清洁，无破损、污脏、缺芯、变形及其它机械损坏，颜色一致，并具有3C、额定温度、额定电压标识。 4．3．1．4连接端子不可有锈蚀、氧化现象；连接方式若为焊接式其焊点应饱满、光泽，连接方式若为压接式其压接片完损、线芯不可折断及外露。 4．3．1．5线芯无氧化、发黑现象，线芯若浸锡应均匀，多股时应不可散开。 4．3．2尺寸 4．3．2．1尺寸用卡尺或卷尺检测。用卡尺测量线材外护套尺寸、线芯绝缘层尺寸、线芯直径、连接端子尺寸、线头长度等，用卷尺测量线材总长度。 4．3．2．2试配。连接端子与其对应的端子进行试配。 4．3．3特性 4．3．3．1线材通断（定义）：用万用表蜂鸣档对其两端进行测试，或用测试工装测试，或与整机连机测试，测试过程中用手按上、下、左、右各成45°轻摇线材之线与头连接处，上下、左右各5 次循环，测试不能出现INT（接触不良）现象。 4．3．3．2匹配互换性：采用相同型号规格的接线端子与其进行互换。 4．3．3．3线材每1M阻值R：用介刀截取1M长线材，用CL6013通入一定的电流I（通常＜1mm2通3A，≥1mm2通10A＝，通电1分钟，再用CL6013测其两端电压U，计算出每1M电阻值R=U/I。4．3．3．4耐压：用耐压测试仪进行测试，所加电压测试时间通常为1min。 4．3．3．5绝缘电阻：用绝缘电阻测试仪测试，其中绝缘电阻测试仪上所加电压约等于线材的额定电压。4．3．3．6可焊性：用30W烙铁加0.8mm2锡线对线头（焊接处）进行焊接，时间3~5S，要求浸锡覆盖
端子拉力标准
核准审核制作 钟菊兰 1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范. 2.0范围:此规范适用于各类端子压着检验. 3.权责: 3.1.制造部：依此规范进行生产. 3.2.品保部：负责依此规范进行检验. 4.定义:无. 5.0内容: 5.1.端子正确铆压标准： 5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过~1mm。 5.1.3.正确铆压见: 如附图一. 5.2.端子不良铆压标准： 5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压 着部份)，此种现象将造成铜丝易断落。如附图二。 5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端 子拉力不足，易脱落。如附图三。 5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。 5.2.4.端子内模有导体外露（分叉）. 如附图五。 5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与 5.2. 6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不 足，易脱落。如附图七。 5.2.7.端子内模压着突嘴过大（超过内模的1/3）。如附图八。 5.3.端子内模导体压着高度测量方式：如附图九 5.4.端子外模绝缘外被压着检验方式: 5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表 面损伤或滑出，则压着高度须重新调整。如附图十. 5.5.端子内模导体拉力测试及检验方式：如附图十一. 5.5.1.测试长度以150mm左右为标准 5.5.2.脱去外被20mm左右。 5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。 5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量. 5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着
端子拉力测试标准
端子拉力测试标准 Jenny was compiled in January 2021
端子拉力测试标准 参照JST的 序号端子型号适用线材压接高度 单位:mm 抗拉强度 单位：N 开口长度/ {6 L3 @% W3 y, p 单位：mm AWG SA （mm）六西格玛品质论坛# V( p, D& [5 k# B O 1 直插（250 直） 22# ± 45N以上 66 W, F+ V/ v: F3 ^! p1 K 20# ± 73N以上" W( S( w! 2 \% r3 K1 @) B7 n 18# ± 91N以上' A/ [; D* w. j/ t8 z 16# ± 136N以上 14# ± 270N以上
旗形（250 旗） 18# ± 82N以上 5 16# ± 133N以上六西格玛品质论坛, I$ y+ O; w' [9 i A 14# ± 194N以上 3 直插（187 直） 22# ± 45N以上 m9 ` O$ s$ b2 d9 w9 S. I 20# ± 73N以上 18# ± 91N以上 W& G. y1 P1 \% { 16# ± 136N以上 4 旗形（187 旗） 20# ± 61N以上( y. f4 p2 U! }7 L: ]6 [. Y' E& C 18# ± 82N以上六西格玛品质论坛+ r8 r+ \' l. h0 q& X' I
16# ± 133N以上0 i. i( E _* k 5 型 （SRA） 24# ± 20N 以上 }! v% T: v3 m" e1 Y% f3 j 22# ± 39N以上 20# ± 61N以上 18# ± 82N以上 16# ± 133N以上 14# 2 ± 194N以上! y' e; v0 u2 Z: K4 S 6 型 （SAA） 20# ± 61N 以上 18# ± 82N以上 16# ± 133N以上, n$ {/ o% Q* T6 J9 l7 z
线材端子拉拔力检验标准
线材端子拉拔力检验标准 线材端子拉拔力检验标准 1.0目的及範圍:本文之目的爲建立为線材系列之所有线材之端子拉拔力测试标准,给检验员提拱检验测依据，本文件適用於生産出貨之線材系列產品 2.0相关文件 2.1產品的測量和監控控制程序 2.2不合格品控制程序 2.3文件控制程序 2.4質量記錄控制程序 3.0 主要職責 3.1 品保課負責制定、評價和更新本作業指導書，並監督執行； 3.2品保課PQC嚴格按本標準進行檢驗； 3.3各相關部門是本文件的支持部門。 4.0設備/工具 显微镜、拉拔力计、卡尺 5.0标准内容 5.1 检验员每天在端子机开前，首先使用显微镜对端子的外观进行检验，先确定有无芯线内陷、压胶、刺破胶皮、端子变形、端子损伤等不良 5.2再用卡尺测量端子的导体高度、绝缘高度、端子压着宽度（压芯和压胶处的最大宽度） 5.3最后测试端子拉拔力 5.4 测试端子拉拔力定位部分标准为：垂直90度角，夹具夹住端子没有芯线的部位 5.5每半小时测试一次端子拉拔力、导体高度、绝缘皮高度和压着宽度 5.6以上测试每次2EA 5.7若测试时发现任何一项超过标准，HOLD住一个小时内的产品，交给品保、工程人员处理。要求维修员调机。并在调机后重测以确定调机效果 5.8拉拔力标准： 5.8.1端子拉拔力标准明细： Wire 端子壓芯高度宽度拉拔力 Ul1007(#22) 333334000041 5.0 0 333334000088 0.75-0.85 1.50-1.65 2.00 5.00 333334000107 4.00 333334000119 4.00 333334000275 0.83-0.97 1.73-1.87 1.65 4.00 333334000294 0.85-0.95 1.84-2.10 1.80 4.00 333334000295 0.83-1.07 2.08-2.32 2.30-2.40 5.00 UL1007 (#24) 333334000202 073-092 1.68-2.12 2.35 3.20 333334000203 0.68-0.87 2.18-2.32 2.70 3.50 333334000274 0.68-0.82 1.68-1.87 1.70 3.50 333334000297 0.73-0.84 1.23-1.37 1.44 2.50 333334000033 0.85-0.95 1.60-1.70 1.65 4.50
