弧垂的观测方法 弧垂测量(严选材料)
弧垂观测的方法及步骤
弧垂观测的方法及步骤引言：弧垂观测是一种测量地球表面上两点之间的垂直距离的方法，常用于测量山区、森林、河流等地形复杂的区域。
本文将介绍弧垂观测的方法及具体步骤。
一、弧垂观测的方法1. 弦垂法：即利用一根细线或钢丝拉直后悬挂于两点之间，测量线的长度并记录下垂直距离。
这种方法简单易行，适用于较近距离的观测。
2. 摆锤法：利用一个摆锤并将其悬挂于两点之间，通过摆锤摆动的幅度和周期来测量垂直距离。
这种方法精度较高，适用于长距离的观测。
二、弧垂观测的步骤1. 基础准备：在进行弧垂观测之前，需要进行一些基础准备工作。
首先，选择观测点，确保观测点之间没有遮挡物。
其次，准备好测量工具，如测量绳、摆锤、测量仪器等。
2. 设置观测仪器：将测量仪器放置在其中一个观测点上，并进行水平调整。
根据具体仪器的要求，进行仪器的校准和调整。
3. 进行观测：使用选择的弧垂观测方法进行观测。
如果使用弦垂法，将细线或钢丝拉直后悬挂于两观测点之间，并测量线的长度。
如果使用摆锤法，将摆锤悬挂于两观测点之间，并记录摆动的幅度和周期。
4. 数据处理：将观测得到的数据进行处理。
根据具体的观测方法，可以计算出两观测点之间的垂直距离。
需要注意的是，数据处理过程中要考虑仪器误差和环境因素对观测结果的影响。
5. 结果分析：对处理后的数据进行分析，得出两观测点之间的垂直距离。
可以与其他测量结果进行比较，评估测量的准确性和可靠性。
6. 结论及应用：根据观测结果得出结论，并将其应用于实际问题中。
弧垂观测的结果可以用于地图绘制、地形分析、工程测量等领域。
结语：弧垂观测是一种测量地球表面上两点之间垂直距离的方法，通过选择合适的观测方法和仪器，进行观测和数据处理，可以得到准确的测量结果。
弧垂观测在地理测量、工程测量等领域有着广泛的应用，对于了解地球表面的地形特征和进行相关工程设计具有重要意义。

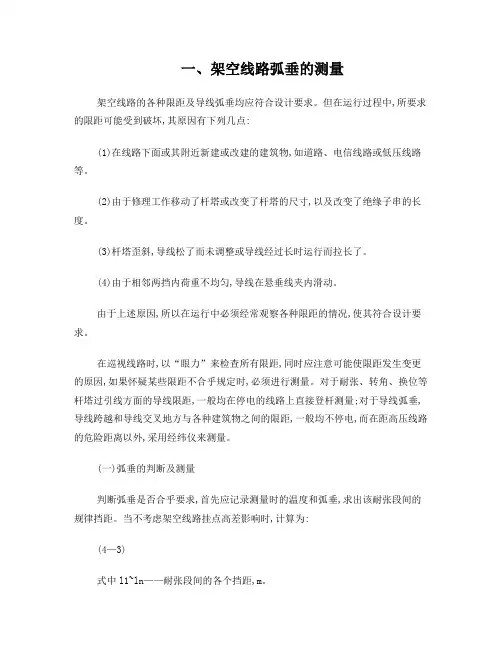

架空线路弧垂的测量
一、架空线路弧垂的测量架空线路的各种限距及导线弧垂均应符合设计要求。
但在运行过程中,所要求的限距可能受到破坏,其原因有下列几点:(1)在线路下面或其附近新建或改建的建筑物,如道路、电信线路或低压线路等。
(2)由于修理工作移动了杆塔或改变了杆塔的尺寸,以及改变了绝缘子串的长度。
(3)杆塔歪斜,导线松了而未调整或导线经过长时运行而拉长了。
(4)由于相邻两挡内荷重不均匀,导线在悬垂线夹内滑动。
由于上述原因,所以在运行中必须经常观察各种限距的情况,使其符合设计要求。
在巡视线路时,以“眼力”来检查所有限距,同时应注意可能使限距发生变更的原因,如果怀疑某些限距不合乎规定时,必须进行测量。
对于耐张、转角、换位等杆塔过引线方面的导线限距,一般均在停电的线路上直接登杆测量;对于导线弧垂,导线跨越和导线交叉地方与各种建筑物之间的限距,一般均不停电,而在距高压线路的危险距离以外,采用经纬仪来测量。
(一)弧垂的判断及测量判断弧垂是否合乎要求,首先应记录测量时的温度和弧垂,求出该耐张段间的规律挡距。
当不考虑架空线路挂点高差影响时,计算为:(4—3)式中l1~ln——耐张段间的各个挡距,m。
每个耐张段的值,已载于线路的设计中。
当所测量的耐张段中,无一挡距等于时,在任意挡距z中,导线的弧垂应为:(4~4)式中f——所求挡距l中导线的弧垂;f0——相当于挡距时的弧垂(可从设计给出的弧垂安装曲线表中查出)。
例如:某一线路耐张段,此区段分为:173、180m和230m三个挡距,其规律挡距=200m。
因为三相挡距无一与相等,所以任意挡距间的弧垂应按式(4—4)进行换算。
设观测挡的挡距为180m,测量时的温度为200C,根据安装表查出=200m时的f0=4.05m,由式(4—4)可得挡距l=180m时的弧垂为:f=(180/200)f0=0.81 f0 =0.81*4.05=3.28m如实际测得的弧垂小于上列数值,则导线的张力过紧,应适当将导线放松;如大于上列数值,则导线过松,应将导线收紧;如实测的弧垂与安装表求之弧垂相差在±5%以内,则不必调整。
采用全站仪档侧观测法检测弧垂
宜 昌市境 内， 途经恩施州 巴东县野三关镇 、 清 太平镇、 水布垭镇 ， 宜 泉一 湖 南工程 是保 障甘肃 能源资源大规模大 范围开发、配置和利用 的重 施州 、 昌市长 阳县渔峡 口镇 、 五峰县傅家堰乡、 采花乡、 五峰镇 ７ 个乡镇 、 ３ 县行 大工程 。
华 中地 区 电 力 需 求 增 长 迅 速 ， 但 能源相对 匮乏 ， 煤 电 油 运 紧 张 矛 盾
２ ． ４ ２ ６ ｋ ｍ ， 途径 五峰县长度为 ２ ５ ． ９ １ ５ ｋ ｍ 。路径跨越沪渝高速公路 构建西 电东送大动脉 ， 实现甘肃 风电、 煤 电的大规模开 发、 打捆外送和大 长度为 １ （ 隧道） １次， ￥ ２ ４ ５省道 １次， 渔兴 Ｉ、 Ⅱ、 Ⅲ回， 渔宜线 ５ ０ ｏ ｋ Ｖ电力线各 １ 范围优化配置 ， 缓解华中地区用 电紧张局面 。
中图 分 类 号 ： Ｔ Ｍ７ ２ ６ 文献标识码 ： Ａ 文章 编 号 ： １ ６ ７ ２ — １ ６ ７ ５（ ２ ０ １ ７ ） ０ ５ — ０ ２ ７ ３ — ０ ２
１ 刖
置
重点服务风 电、 太阳能发 电等 新能源送 出的跨 区输 电通 道 ， 工程 将全面
采 用 中 国 自主 开 发 的特 高 压 直 流 输 电技 术 和 装 备 。
政单位 ， 清 江 国家 森 林 公 园 等 ４个 自然 环 境 保 护 区 。 线路长度 为 ６ ６ ． ８ ３ ０ ｋ ｍ， 线 路途 经 巴东 县 长 度 ２ ８ ． ４ ８ ９ ｋ ｍ， 途 径 长 阳 县
最为突出。酒泉一 湖 南工程 建成 后， 将有效缓解华 中地 区电力供需矛盾 ，
控 计划， 由于施工排水工程 的特 殊和复杂性 ， 在实 际施工过程中 ， 要根据 作风 ， 做好施工 前和施工 中的各项相关工作 ， 从施工管理 和施工工 艺等 现 场的实 际情 况 ， 设 计图纸 中的重点施工环节 和关键点 ， 编制 可行性强 各方面着重抓好关键施工 环节， 按照设计 图纸要求严把施 工过程 中每一 的质 量管控 计划 ，尽可能做到提前 预防施工过程 中出现 的质量 问题 ， 采 个环 节的质量管控 ， 才 能有效避免 工程施工 中所 遇到的各种 问题 ， 全面 取有效 的预 防和 管理措旅 ， 最大程度 的保证施工过程 中的质 量安全 。④ 提 升 我 国市 政 排 水 工 程 的 施 工 质 量 。

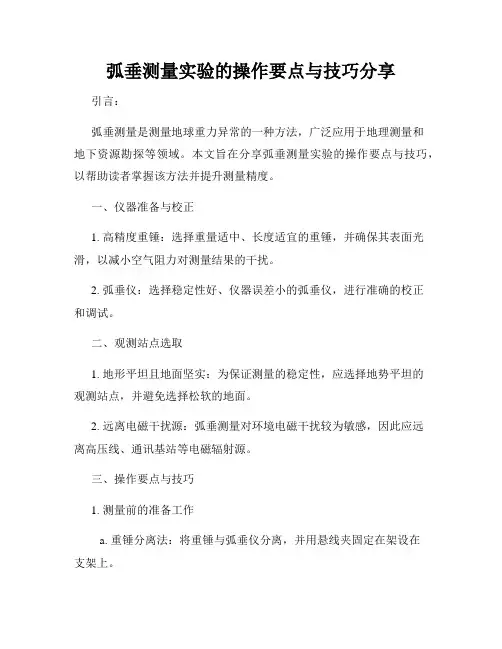

弧垂测量实验的操作要点与技巧分享
弧垂测量实验的操作要点与技巧分享引言：弧垂测量是测量地球重力异常的一种方法，广泛应用于地理测量和地下资源勘探等领域。
本文旨在分享弧垂测量实验的操作要点与技巧，以帮助读者掌握该方法并提升测量精度。
一、仪器准备与校正1. 高精度重锤：选择重量适中、长度适宜的重锤，并确保其表面光滑，以减小空气阻力对测量结果的干扰。
2. 弧垂仪：选择稳定性好、仪器误差小的弧垂仪，进行准确的校正和调试。
二、观测站点选取1. 地形平坦且地面坚实：为保证测量的稳定性，应选择地势平坦的观测站点，并避免选择松软的地面。
2. 远离电磁干扰源：弧垂测量对环境电磁干扰较为敏感，因此应远离高压线、通讯基站等电磁辐射源。
三、操作要点与技巧1. 测量前的准备工作a. 重锤分离法：将重锤与弧垂仪分离，并用悬线夹固定在架设在支架上。
b. 弧垂仪调平：使用水平仪或气泡仪，将弧垂仪水平调整到合适位置。
c. 垂直方向测量：使用铅垂线测量仪准确测量重锤距离地面的垂直高度。
2. 实验操作a. 重锤释放：松开悬线夹，使重锤自由下落。
b. 数据记录：记录重锤触地瞬间的时间，并使用计时器测量时间间隔。
c. 重锤回收：将重锤收回，准备下一次测量。
3. 数据处理与分析a. 重力加速度计算：根据重锤下落的时间间隔和垂直高度，计算重力加速度的平均值。
b. 忽略异常值：在多次测量中，若发现某次测量数据明显偏离其他值，应予以排除，以提高测量结果的准确性。
c. 平差处理：使用最小二乘法等方法，对测量数据进行平差处理，得到更为可靠的结果。
四、常见问题及解决方案1. 重力异常测量精度低：可能是由于仪器校正不准确、观测环境干扰等原因导致。
应重新校正仪器，换取较为理想的观测环境，如更换站点等。
2. 数据记录不准确：可能是人为操作不精细或设备故障导致。
应加强操作技巧，保证记录数据的准确性。
结论：弧垂测量是一项精密测量方法，操作要点与技巧的正确应用对于测量结果的准确性至关重要。
本文梳理了仪器准备、站点选取、操作要点与技巧、数据处理与分析等方面的关键要点，并提供了常见问题的解决方案。
弧垂观测方法
弛度观测档得选择原则：1、１紧线段在５档及以下时靠近中间选择一档; 1、2紧线段在6～1２档时靠近两端各选择一档；1、3紧线段在12档以上时靠近两端及中间各选择一档1、4弛度观测档得选择尽可能做到：档距大，相邻两杆塔得高差小,导线排列方式尽量一致，紧临耐张杆塔得两侧不宜选为观测档。
1、5 选择弛度观测档时,若地形特殊应适当增加观测档数目。
一、输电线路弧垂测量１、测量方法：（1)异长法――运行线路得弧垂测量常用此法。
见图１－4。
图１-4 异长法观测弧垂示意图方法:自观测档得架空线悬挂点A处选一合适点使视线与导线相切,分别量取此点及视线在另一杆塔上得交点与导线两悬挂点得垂直距离，得AA0＝a与ＢB0=b。
然后由公式得观测档弧垂ｆ。
其适用于观测档内两杆塔不等高,且弧垂最低点不低于两杆塔根部连线得情况。
(2）角度法:――用经纬仪测。
原理：异长法.适用:用异长法无法测量得山区、沟壑地段。
方法：按仪器设置得不同分为:档端角度法、档外角度法、平视法与档侧角度法.①档端角度法――经纬仪仪镜中心置于一侧杆塔下方.见图1—5图1－５档端角度法()()222014b=arctan(tan )b (2)014h f a a ltg hlf a h f a a ltg θθαθ≠=+-±-=-==+-高差时：或按下式计算：高差时：式中 ａ-仪器中心至点A 得垂直距离； f －为观测气温下计算出得档距中点弧垂，m; θ-仪器视线与导线相切得垂直角,即观测角； l —为被测档档距,ｍ; ｈ—两杆塔得高差，m 。
②档外角度法――经纬仪仪镜中心置于一侧杆塔外侧。
如图1—６。
图1－６ 档外角度法式中 l １—仪器距一侧杆塔得水平距离,ｍ。
其余符号同前.③档内角度法――经纬仪仪镜中心置于导线或地线得正下方。
如图1-7。
图1—７档内角度法注:档内、档外测量法用于观测档无法架设经续仪或档端观测值b太小得情况下.（3）平视法――用水平仪测或经纬仪测。
弧垂观测
注意事项
1、按规范要求选择观测档。
2、驰度计算：当h＜10%L时fo=gl²/8δ
当h＞10%L时f=fo/cosφφ-两塔间挂线高差角。
3、档端角度法：
θ=tg-1(±h+4√(fa-4f))/L
f=(√a+√(a-Ltgθ±h)〕2/4
4、异长法：a=(2√f－√b)2
5、紧线前应精确测量瓷瓶串长度，准确量出割线长度，并有专人复查，防止弧垂误差。
3
质量标准检查项目检查方式
1、架线弧垂允许偏差值：（一般）用经纬仪或
a)110kv＋5％－2.5％220kv±2.5%弧垂板复测
b)按大跨越设计弧垂允许偏差±1％，其正
误差不应超过1m。
2、导地线各相同弧垂的相对偏差最大值不应超过下（一般）用经纬仪或
表规定。弧垂板复测
电压KV
110KV
22O及以上
相同弧垂允许偏差
施工作业指导书
工序名称：弧垂观测
序号
项目
内容提要
1
基本方法
用经纬仪按角度法进行观测或绑弧垂板按等长法或异长法观测。
2
操作程序
1→测弧垂→复测
2、异长法：选择b值，在远方杆塔绑弧垂板→计算а值安置近方弧垂板→观测弧垂→复测
3、等长法：在远、近方塔上绑弧垂板→观测→复测（当同一紧线区段有多点观测弧垂时，应先远后近顺序观测）
（㎜）
200
300
按大跨越设计跨越相间弧垂最大允许偏差500㎜
3、相分裂导线同相子导线之间相对偏差应符合下列（一般）用经纬仪或
规定。弧垂板复测
a.不安装间隔棒的垂直双分裂导线同相子导线间的
弧垂间的弧垂允许偏差应为＋100㎜。
弧垂计算很简单
弧垂计算很简单，根据三角函数就可以推算出来，这个要自己思考。
1、弧垂观测（1）弧垂观测档选择规定：A．紧线段在5档及以下时靠近中间选择一档。
B．紧线段在6～12档时靠近两端各选择一档。
C．紧线段在12档以上时靠近两端及中间各选择一档。
D．观测档宜选档距较大和悬挂点高差较小及接近代表档距的线档。
E．弧垂观测档的数量可以根据现场条件适当增加，但不得减少。
（2）弧垂观测的选择：为保证观测精度，弧垂观测点，即观测视线与电线的相切点，应尽量设法切在最小处或其附近。
当利用仪器观测时，切点的仰角或俯角不宜过大，以保证弧垂有微小改变亦能引起仪器读数的明显变化。
一般限制不宜超过10°，且视角应尽量接近高差角。
工程验收一、隐蔽工程验收检查隐蔽工程是指该项工序施工结束后，难以检查的工程项目，因此必须在隐蔽前检查验收。
送电线路隐蔽工程一般包括以下项目：1、基础坑深基地及处理情况。
2、现场浇筑基础中钢筋和预埋件的规格、尺寸、数量位置、保护层厚度、底座断面尺寸以及混凝土的浇注质量。
3、预制基础中钢筋和预埋件的规格、尺寸、安装位置、立柱倾斜与组装质量。
4、岩石基础的成孔尺寸、孔深埋入铁件及混凝土浇筑质量。
5、导线、避雷线钳压、液压与爆压的接续管及耐张线夹管：（1）连接前的内、外径，长度。
（2）管及线的清洗情况。
（3）钢管在铝管中的位置。
（4）钢芯与铝线断头在连接管中的位置。
6、导线或避雷线补修管处线股损伤情况。
7、接地体的埋设情况。
二、中间验收检查当施工单位完成一个分部工序后，要转入下一个工序施工时，为了下一个工序能顺利地开展，必须认真地对上一个工序进行自检，并交有关单位组织验收。
这种对某一工序（基础、杆塔、架线、接地）进行的检查验收，称为中间验收。
中间验收包括以下项目：（1）基础的地脚螺栓或主角钢的根开及对角线的距离偏差，同组地脚螺栓中心对立柱中心的偏差。
（2）基础顶面或主角钢操平印记的相互高差。
（3）基础立柱断面尺寸。
弧垂观测方法
输电线路测量方法的学习一．弧垂测量弧垂的观测方法很多，一般常用观测方法有4种：异长法、等长法（平行四边形法）、角度法和平视法。
在弧垂观测之前，应参阅输电线路平断面地形、地物及弧垂等的概况，结合具体情况选择适当的弧垂观测方法，并按降温法及计入初伸长的导线弧垂曲线等技术资料，计算出相应的观测数据，然后进行弧垂观测。
这里我主要跟大家探讨异常法和角度法在弧垂观测中的理论计算和现场的实际应用。
（1）异长法（不等长法）。
异长法示意图如图（1—1）所示。
观测时，根据弧垂f值选定a、b后，分别放垂板使AA0 =a，BB0 =b，收紧架空线使之与视线A0B0相切，这时的弧垂即为设计要求的弧垂。
a、b与弧垂f的关系为a b f+=（1）2式中a、b－分别为档距两端杆塔装弧垂板位置与架空线悬点的高差值，m。
异长法观测弧垂示意图（1－1）异长法适用于观测有高差的杆塔，但弧垂最低点不低于两杆塔基部连线的情况。
（2） 角度法。
角度法测定、控制架空线的水平应力和最大弧垂，实质上是异长法。
当在山区及沟壑地段施工时，采用等长法、异长法无法观测弧垂的情况下，可考虑采用角度法进行弧垂观测。
按仪器设置的不同，角度法可分为档端角度法和档外、档内角度法。
1） 档端角度法。
如图1－2所示，A 、B 为悬点，A ′为A 在地面上的垂直投影，a 为仪器中心至导地线挂点A 的垂直距离，f 为观测气温下计算出的档距中点弧垂，θ为仪器视线与导线相切的垂直角（即观测角），α为在A ′点瞄准B 点时的垂直角，l 为档距，h 为高差。
具体观测方法如下：a ． 由线路纵断面图和杆塔组装图中查出a 、h 的值，并到现场复测核实。
b ． 经纬仪置于档端悬挂点A 垂直下方A ′点，调整观测角θ瞄准并使其视线与架空线最低点相切。
由图1－2可知ltan α-ltan θ+a (2)因为 tan α= ()a h l ±, tan θ=tan α-b l故观测角θ为θ （3） 验收线路时计算弧垂f ，即214f = （4）其中仪器距低悬点较近时，h 取“+”，否则取“－档端角度法观测弧垂示意图（1－2）2）由于有些线路是同塔双回，用档端法观测导地线很困难，因此我们采用档外法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弧垂的观测方法
1、 等长法(平行四边形法)
2、 异长法
3 、角度法
4 、平视法
4．1等长法观测弧垂
① 等长法又称平行四边形法，是最常用的观测弧垂方法。
选用等长法观测弧垂应同时满足下列要求
h < 20 % L
2
2a b f h f h ≤-≤-
式中：h---观测档导线悬挂点间的高差，单位 m ；
L---观测档档距，单位 m ；
ƒ---观测档档距的中点弧垂，单位 m ；
ha---测站端导线悬挂点至基础面的距离，单位 m ；
hb---视点端导线悬挂点至基础面的距离，单位 m 。
测量距离ƒ时，可用公式（4--2）或（4--4） 求出ƒ值，使a=b=ƒ。
观测弧垂时，使两弧垂板上平面的连线与架空线最低点相切，即达到设计要求。
⑴ 观测档架空线悬挂点高差 h < 10 % L 时
20(/)db db f f L L f ==
⑵ 观测档架空线悬挂点高差 h ≥ 10 % L 时
2222(/)(/cos )
(/)1(1/2)(/)1(1/2)(/)db db db db f L L d f L L h L f h L Φ=Φ⎡⎤=+⎣⎦⎡⎤=+⎣⎦
③ 弧垂调整
因紧线的过程较长，而由于气温变化引起弧垂变化，为使测定的弧垂及时调整到变化后的要求弧垂值，可只移任一侧弧垂板进行弧垂调整。
一般习惯用的调整方法是：
当气温上升时， （Δƒ/ƒ）≤16.36 %
当气温下降时， （Δƒ/ƒ）≤12.31 %
可只调整一侧的弧垂板,其调整值为2Δƒ，如超过以上范围时，按变化后的弧垂值同时调整两侧弧垂板。
弧垂板调整量的计算方法及计算公式：
当气温上升时，4(11)m a p p f ∆=++ 4--12
当气温下降时，4(11n a p p f ∆=++ 4—13
式中：P —弧垂变量Δƒ的比值。
P = Δƒ/ƒ
4.2 异常法观测弧垂
当观测档内两杆高度不等，而弧垂最低点不低于两杆基部连线时，可采用异常法观测弧垂。
异常法就是观测档两端弧垂板绑扎位置不等高进行弧垂观测，如下图所示。
上图为异长法观测弧垂
(a) 测站端在悬挂点低侧；（b ）测站端在悬挂点高侧
① 观测方法及计算
⑴ 弧垂计算基本公式
2(1/)f a b = 4--14 2
(2b f a = 4--15 在弧垂观测前，需依据架空线悬挂点高差情况，按公式（4—2）或（4—4）算出ƒ值或ƒφ值，选定a 值。
然后按下面公式（4—16）或（4—17）计算出相应的b 值。
⑵ 观测档架空线悬挂点高差 h<10%L 时，测站端选定适当的a 值后，测站端低于同侧架空线悬挂点的垂直距离，则视点端低于同侧架空线悬挂点的垂直距离为b ，其计算式为
20(2)b f a = 4—16
⑶ 观测档架空线悬挂点高差 h ≥10%L 时，测站端选定适当的a 值后，则视点端低于同侧架空线悬挂点的垂直距离为b ，其计算式为 2(2)b f a Φ= 4--17
式中 ƒ0的计算式见(4--2)，ƒφ的计算式见(4--4)。
② 弧垂调整
因紧线的过程较长，而由于气温变化引起弧垂变化，为使测定的弧垂及时调整到变化后的要求弧垂值，可只移任一侧弧垂板进行弧垂调整。
一般调整值为2Δƒ，不过这种方法将引起一定的误差,特别是当a 、b 相差较大时，误差也随着增加。
其正确的调整量如下式： 2/a f a f ∆=∆该式可演化为下式： /2/a f a f ∆∆=—18
气温上升时，将观测侧的弧垂板由原来位置向下移动垂直距离Δa ，气温下降时，将弧垂板从原位置向上移动垂直Δa 。
