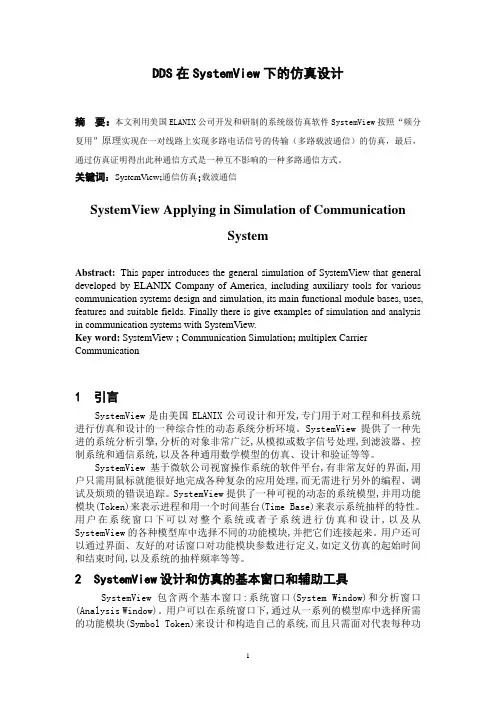

DDS在SystemView下的仿真设计
DDS在SystemView下的仿真设计摘要：本文利用美国ELANIX公司开发和研制的系统级仿真软件SystemView按照“频分复用”原理实现在一对线路上实现多路电话信号的传输（多路载波通信）的仿真，最后，通过仿真证明得出此种通信方式是一种互不影响的一种多路通信方式。
关键词：SystemView;通信仿真;载波通信SystemView Applying in Simulation of CommunicationSystemAbstract:This paper introduces the general simulation of SystemView that general developed by ELANIX Company of America, including auxiliary tools for various communication systems design and simulation, its main functional module bases, uses, features and suitable fields. Finally there is give examples of simulation and analysis in communication systems with SystemView.Key word: SystemView ; Communication Simulation; multiplex Carrier Communication1 引言SystemView是由美国ELANIX公司设计和开发,专门用于对工程和科技系统进行仿真和设计的一种综合性的动态系统分析环境。
SystemView提供了一种先进的系统分析引擎,分析的对象非常广泛,从模拟或数字信号处理,到滤波器、控制系统和通信系统,以及各种通用数学模型的仿真、设计和验证等等。
本科毕业论文 OFDM技术的研究与仿真
OFDM技术的研究与仿真刘彦波燕山大学毕业设计(论文)任务书摘要本文介绍了OFDM的基本原理及应用然后用MATLAB软件对OFDM 技术进行仿真分析。
首先简单介绍了OFDM的基本原理、引用领域及发展现状、趋势。
为之后的仿真平台构建奠定基础。
其次，对OFDM系统进行系统平台构建、写出系统流程图。
通过阅读相关书籍和文献资料写出MATLAB语言的仿真程序，并进行调试和修改。
通过软件仿真出OFDM系统在QPSK调制下和没有插入保护间隔的波形图。
最后，通过对QPSK调制和解调方式原理的学习，配合MATLAB的仿真图对仿真结果进行比较分析得出其对误码率的影响。
关键词正交频分复用；MATLAB；仿真；误码率AbstractThis paper introduces the basic principles of OFDM and its application software and then analysis OFDM technology using the MATLAB simulation.First of all, it introduced the basic principles of OFDM briefly, citing the development of the area and the status, trends. And it will do help for the foundation platform in future.Secondly, we build the system of the OFDM system platform to write the system flow chart. Reading relevant books and literature, it's the way to write, debug and modify the simulation program. By simulating software of OFDM system in the QPSK modulation,we can drew the waveform which is not to insert the guard interval.Finally, we analyze MATLAB simulation diagram of the simulation results to get the impact of the error rate by learning the way of QPSK modulation and demodulation principles.Keywords OFDM; MATLAB; Simulation; BER目录摘要 (I)Abstract ................................................................................................................ I I 第1章绪论 (1)1.1课题背景 (1)1.2OFDM系统的概述 (1)1.2.1 OFDM历史 (1)1.2.2 OFDM现状 (2)1.2.3 OFDM技术的应用 (3)1.2.4 OFDM技术的优势和不足 (6)1.3本论文的主要任务 (8)第2章OFDM基本原理 (9)2.1多载波调制理论简介 (9)2.2OFDM系统的基本模型 (11)2.3OFDM系统调制解调的FFT实现 (12)2.4OFDM系统正交性原理 (13)2.5保护间隔和循环前缀 (15)2.5.1 保护间隔插入的原理 (15)2.5.2 插入保护间隔后的OFDM系统分析 (15)2.6傅立叶变换的过采样 (18)2.7OFDM信号的频谱特性 (19)2.8OFDM系统的关键技术 (20)2.9本章小结 (22)第3章OFDM系统的仿真与分析 (23)3.1OFDMD的系统仿真 (23)3.1.1 MATLAB的简介 (23)3.1.2 OFDM模型的参数选择 (25)3.1.3 MATLAB仿真步骤 (26)3.1.4 结果分析 (26)3.2本章小结 (27)结论 (29)参考文献 (30)致谢 (32)附录1 (33)附录2 (38)附录3 (42)附录4 (46)第1章绪论1.1 课题背景在当今的人类社会，信息和通信两个词汇越来越多的出现在人们的生活当中。
无线通信原理-基于matlab的ofdm系统设计与仿真
无线通信原理-基于matlab的ofdm系统设计与仿真基于matlab的ofdm系统设计与仿真摘要OFDM即正交频分复用技术，实际上是多载波调制中的一种。
其主要思想是将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到相互正交且重叠的多个子载波上同时传输。
该技术的应用大幅度提高无线通信系统的信道容量和传输速率，并能有效地抵抗多径衰落、抑制干扰和窄带噪声，如此良好的性能从而引起了通信界的广泛关注。
本文设计了一个基于IFFT/FFT算法与802.11a标准的OFDM系统，并在计算机上进行了仿真和结果分析。
重点在OFDM系统设计与仿真，在这部分详细介绍了系统各个环节所使用的技术对系统性能的影响。
在仿真过程中对OFDM信号使用QPSK 调制，并在AWGN信道下传输，最后解调后得出误码率。
整个过程都是在MATLAB环境下仿真实现，对ODFM系统的仿真结果及性能进行分析，通过仿真得到信噪比与误码率之间的关系，为该系统的具体实现提供了大量有用数据。
- 1 -第一章 ODMF系统基本原理1.1多载波传输系统多载波传输通过把数据流分解为若干个子比特流，这样每个子数据流将具有较低的比特速率。
用这样的低比特率形成的低速率多状态符号去调制相应的子载波，构成了多个低速率符号并行发送的传输系统。
在单载波系统中，一次衰落或者干扰就会导致整个链路失效，但是在多载波系统中，某一时刻只会有少部分的子信道会受到衰落或者干扰的影响。
图1,1中给出了多载波系统的基本结构示意图。
图1-1多载波系统的基本结构多载波传输技术有许多种提法，比如正交频分复用(OFDM)、离散多音调制(DMT)和多载波调制(MCM)，这3种方法在一般情况下可视为一样，但是在OFDM中，各子载波必须保持相互正交，而在MCM则不一定。
1.2正交频分复用OFDM就是在FDM的原理的基础上，子载波集采用两两正交的正弦或余弦函sinm,tcosn,t数集。
基于MATLAB的MIMO-OFDM通信系统的仿真
基于MATLAB的MIMO-OFDM通信系统的仿真0 引言5G技术的逐步普及，使得我们对海量数据的存储交换，以及数据传输速率、质量提出了更高的要求。
信号的准确传播显得越发重要，随之而来的是对信道模型稳定性、抗噪声性能以及低误码率的要求。
本次研究通过构建结合空间分集和空间复用技术的MIMO信道，引入OFDM 技术搭建MIMO-OFDM 系统，在添加保护间隔的基础上探究其在降低误码率以及稳定性等方面的优异性能。
1 概述正交频分复用（Orthogonal Frequency Division Multiplexing,OFDM）技术通过将信道分成数个互相正交的子信道，再将高速传输的数据信号转换成并行的低速子数据流进行传输。
该技术充分利用信道的宽度从而大幅度提升频谱效率达到节省频谱资源的目的。
作为多载波调制技术之一的OFDM 技术目前已经在4G 中得到了广泛的应用，5G 技术作为新一代的无线通信技术，对其提出了更高的信道分布和抗干扰要求。
多输入多输出（Multi Input Multi Output,MIMO）技术通过在发射端口的发射机和接收端口的接收机处设计不同数量的天线在不增加频谱资源的基础上通过并行传输提升信道容量和传输空间。
常见的单天线发射和接收信号传输系统容量小、效率低且若出现任意码间干扰，整条链路都会被舍弃。
为了改善和提高系统性能，有学者提出了天线分集以及大规模集成天线的想法。
IEEE 806 16 系列是以MIMO-OFDM 为核心，其目前在欧洲的数字音频广播，北美洲的高速无线局域网系统等快速通信中得到了广泛应用。
多媒体和数据是现代通信的主要业务，所以快速化、智能化、准确化是市场向我们提出的高要求。
随着第五代移动通信5G 技术的快速发展，MIM-OFDM 技术已经开始得到更广泛的应用。
本次研究的MIMO-OFDM 系统模型是5G的关键技术，所以对其深入分析和学习，对于当下无线接入技术的发展有着重要的意义。
通信系统的仿真实验资料
第一章信号通过系统的仿真1.若x(t)=（1/（2л）1/2）e-t2/2，t∈[a,b],将x(t)进行周期拓展，信号周期为T(可任意设置)，计算和描绘出期信号x(t)的幅度和相位频谱。
实验结果：(以下所示为a=-6,b=6,n=24,tol=的图形)(1)已知信号幅度谱(2)已知信号相位谱2.信号定义为x(t)= cos(2л*47t)+cos(2л*219t), 0≤t≤100, 其它假设信号以1000抽样/秒进行抽样。
用MATLAB设计一个低通Butterworth滤波器。
确定并绘出输出的功率谱和输入功率谱比较（滤波器的阶数及截频可自行确定）。
实验结果：(以下为阶数=4，截频=100Hz的图形)(1)输入信号功率谱密度(2)输出信号功率谱密度第二章随机过程仿真1．从下式的递归关系中产生一个高斯马尔可夫过程的1000个（等间距）样本的序列Xn=+ωn n=1,2,…1000，式中X0=0，ωn是一个零均值，方差为1，独立的随机变量序列。
绘出序列{ Xn，1≤n≤1000}与时序n的关系及相关函数N-mRx(m)=1/(N-m)ΣXn Xn+m m=0,1,…50 式中N=1000.n-1实验结果：(1)高斯——马尔可夫过程(2)高斯马尔可夫过程的自相关函数2.假设一个具有抽样序列{X(n)}的白噪声过程通过一个脉冲响应如下所示的线性滤波器nh(n)= ，n≥00， n<0求输出过程{Y(n)}的功率谱和自相关函数Ry(τ)。
实验结果：(1)输出的功率谱(2)输出的自相关第三章模拟调制仿真1．用MATLAB软件仿真AM调制。
被调信号为1, (t0/3)>t>0;m(t)=-2, (t0/3)≤t≤(2*t0/3);0, 其它;利用AM 调制方式调制载波。
假设t0=,fc=250hz；调制系数a=。
实验结果：1)调制信号、载波、已调信号的时域波形2)已调信号的频域波形2.被调信号为1, t0/3>t>0;m(t)=-2, t0/3<= t<2*t0/3;0, 其它;采用频率调制方案。
毕业设计(论文)基于matlab的数字基带通信系统仿真
基于matlab的数字基带通信系统仿真1.课程设计的目的(1)增加对仿真软件的认识，学会对各种软件的操作和使用方法(2)加深理解数字基带通信系统的概念(3)初步掌握系统的设计方法，培养独立工作能力2.设计方案论证2.1数字基带传输系统在数字传输系统中，其传输的对象通常是二进制数字信号，它可能是来自计算机、电传打字机或其它数字设备的各种数字脉冲，也可能是来自数字终端的脉冲编码调制（PCM）信号。
这些二进制数字信号的频带范围通常从直流和低频开始，直到某一频率m f ，我们称这种信号为数字基带信号。
在某些有线信道中，特别是在传输距离不太远的情况下，数字基带信号可以不经过调制和解调过程在信道中直接传送，这种不使用调制和解调设备而直接传输基带信号的通信系统，我们称它为基带传输系统。
而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制过程，将信号频谱搬移到高频处才能在信道中传输，相应地，在接收端必须经过解调过程，才能恢复数字基带信号。
我们把这种包括了调制和解调过程的传输系统称为数字载波传输系统。
数字基带传输系统的模型如图 1所示，它主要包括码型变换器、发送滤波器、信道、接收滤波器、均衡器和取样判决器等部分。
图1 数字基带传输系统模型1.2 数字基带信号1.2.1数字基带信号波形对不同的数字基带传输系统，应根据不同的信道特性及系统指标要求，选择不同的数字脉冲波形。
原则上可选择任意形状的脉冲作为基带信号波形，如矩形脉冲、三角波、高斯脉冲及升余弦脉冲等。
但实际系统常用的数字波形是矩形脉冲，这是由于矩形脉冲纤数字传输系统中的线路传输码型。
此外，CMI 码和曼彻斯特码一样都是将一位二进制码用一组两位二进制码表示，因此称其为1B2B 码。
（5）4B/3T 码4B/3T 码是1B/1T 码的改进型它把4 个二进制码元变换为3个三进制码元。
显然，在相同信息速率的条件下，4B/3T 码的码元传输速率要比1B/1T 码的低，因而提高了系统的传输效率。
Simulink通信系统建模与仿真教学设计
详解MATLAB/Simulink通信系统建模与仿真教学设计MATLAB/Simulink是一款广泛应用于各个领域的数学工具，其中Simulink可用于建立系统级仿真模型，以便进行电子、机械、流体和控制系统等领域内的实验分析和设计。
在通信领域中，Simulink非常适合建立通信系统的仿真模型，并用于进行传输计算、信道建模、信号处理和多模调制等。
本文将介绍MATLAB/Simulink通信系统模型的建立，及如何将其应用于通信系统教学设计。
通信系统模型建立数字调制数字调制是通信系统中的关键技术之一。
首先，我们需要在Simulink中建立基带信号源，并使用Math Function模块产生载波信号。
Modulation 模块可用于将基带信号和载波信号结合起来。
为了使得调制系统工作稳定和正常，通常在模型中加入Equalization和Resampling模块，以消除接收端接收到的噪声和信号失真。
当系统处理完成后，我们可以使用Scope模块来对模型工作情况进行进一步的分析。
数字解调数字解调需要在接收端建立解调器模型。
接收端模型包括匹配滤波器、采样器、时钟恢复器、色散补偿器和多值/二次干扰恢复器。
在这个模型中，也需要添加Equalization和Resampling模块以消除接收端所受的噪声和信号失真。
在接收端处理完成之后，我们也可以使用Scope模块对模型结果进行进一步分析。
信道建模信道建模是通信系统中另一个关键环节。
在Simulink中建造通信信道仿真模型，需要引入建立通信信道的数学模型，并建立符合通道模型的信道传输系统。
在建立仿真模型中，包括噪声源、多路复用技术、OFDM技术、信号调制和解调技术。
对于每个信道结构，我们都可以建立相应的仿真模型，进行仿真分析。
OFDM信息传输系统OFDM技术利用多个正交子载波来传输信息，以提高通信质量和可靠性，同时提高频带利用率。
OFDM系统建模主要包括加脉冲造型、IFFT、添加循环前缀、调制调制、运动模糊和色散模拟、反向调制、解压缩、去定时和轻度等模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三数字信号载波传输系统仿真
一．实验内容：
通信的最终目的是远距离传递信息。
虽然基带数字信号可以在传输距离不远的情况下直接传送，但如果要远距离传输时，特别是在无线或光纤信道上传输时，则必须经过调制将信号频谱搬移到高频处才能在信道中传输。
为了使数字信号在有限带宽的高频信道中传输，必须对数字信号进行载波调制。
如同传输模拟信号时一样，传输数字信号时也有三种基本的调制方式：幅度键控、频移键控和相移键控。
它们分别对应于用载波（正弦波）的幅度、频率和相位来传递数字基带信号。
1、掌握数字信号传输的三种调制方式。
2、掌握每种调制的解调方式。
3、掌握数字信号载波传输系统的原理，进而设计出系统。
4.分工
二．基本原理：（以二进制数字信号为例）
（一）、2ASK（二进制幅移键控调制）幅移键控中，载波幅度是随着调制信号而变化的。
其最简单的形式是载波在二进制调制信号控制下通断，这种方式称作通-断键控(OOK 。
还有一种形式，通过数字信号与载波的相乘得到调制信号。
调制方法：用相乘器实现调制器或单刀双掷开关
解调方法：相干法，非相干法
系统原理框图：
相干解调：
非相干解调：
（二）、2FSK（二进制频移键控）
所谓 FSK 就是用数字信号去调制载波的频率。
本实验中,二进制的基带信号是用正负电平来表示的。
1 对应于载波频率 F1,0 对应于 F。
非相干解调：
相干解调：
过零检测解调：
三．总体设计：
由上面2ASK的调制框图与解调框图和2FSK的调制框图与解调框图进行systemview软件仿真，并将结果记录如下。
四．详细设计：
2ASK调幅法生成：
仿真波形图
2ASK键控法生成：PN码频率10HZ，sin为100HZ
2ASK的调幅法的调制解调系统：PN码频率10HZ，sin为100HZ
2ASK的调制与解调的系统仿真图
2ASK的仿真结果
用平方环法提取载波的波形图与频谱图
2FSK：PN码为100HZ，sin1为1000HZsin2为2000HZ
相干解调的解调仿真图
平方环法提取载波信号
F1=1000HZ的载波
F2=2000HZ的载波
2FSK相干解调的仿真图形
仿真波形图
2FSK调制与非相干调制：
仿真波形图
五．设计总结：
本次课程设计是对平时所学知识的检验和扩展，是一个较好的理论接触实际的机会。
在完成本次课程设计的过程中遇到的难题也是比较多的。
例如，在使用System view软件进行仿真的过程中，软件中元器件的参数设置，仿真时间的设定等问题。
但是经过向各位老师和同学的请教及查阅相关资料后，较为顺利的完成了课程设计的任务，锻炼了我们的合作能力与自己独立解决问题的能力。
把学到的知识综合的应运在一起。
