PLC练习题
PLC练习题目
一、定时器练习A现有三台电动机M1、M2、M3。
试用PLC 实现该三台电动机的起动控制。
要求：起动控制，先起动M1，经过2秒后起动M2，再过3秒起动M3；三台电动机使用的接触器分别KM1，KM2，KM3。
输入输出端口配置：输入设备输入端口编号启动按钮S01---------------X00停止按钮S02---------------X01输出设备输出端口编号接触器KM1----------------Y00接触器KM2----------------Y01接触器KM3----------------Y02练习B现有三台电动机M1、M2、M3。
试用PLC 实现该三台电动机的起动控制。
要求：起动控制，先起动M1，经过2秒后起动M2同时停止M1，再过3秒起动M3停止M2，再过4秒后停止M3；三台电动机使用的接触器分别KM1，KM2，KM3。
输入输出端口配置：输入设备输入端口编号启动按钮S01---------------X00停止按钮S02---------------X01输出设备输出端口编号接触器KM1----------------Y00接触器KM2----------------Y01接触器KM3----------------Y02二、计数器练习A程序要求：能使启动按钮按两下，电机M1才启动，最后用停止按钮复位计数器并让电机停止。
电机M1的接触器为KM1。
输入输出端口配置：输入设备输入端口编号启动按钮S01-------------X00停止按钮S02-------------X01输出设备输出端口编号接触器KM1---------------Y00练习B程序要求：能使启动按钮按第一下，电机M1启动，按第二下，电机M2启动，按第三下，电机M3启动，最后用停止按钮复位计数器并让所有电机停止。
电机M1的接触器为KM1，电机M2的接触器为KM2，电机M3的接触器为KM3。
输入设备输入端口编号启动按钮S01-------------X00停止按钮S02-------------X01输出设备输出端口编号接触器KM1---------------Y00接触器KM2---------------Y01接触器KM3---------------Y02三、逻辑编程 练习A图示为继电器控制4/2极双速电动机启动控制电路，其中SB2为启动按钮，SB1位停止按钮，KT 为时间继电器，延时时间为5秒。
PLC练习题

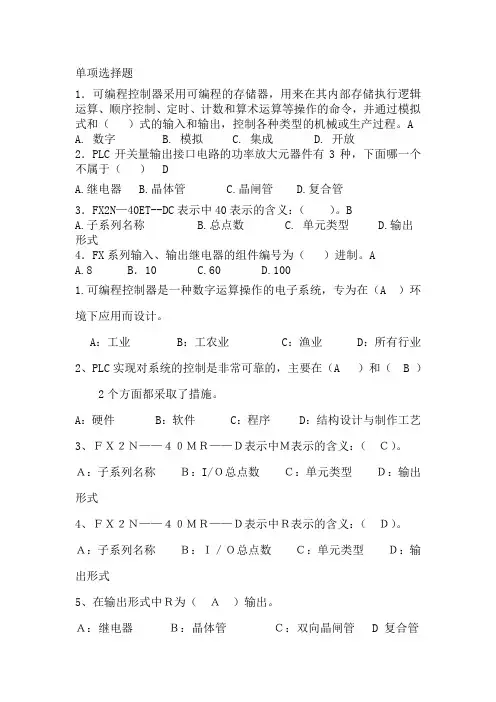

单项选择题1．可编程控制器采用可编程的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的命令，并通过模拟式和（）式的输入和输出，控制各种类型的机械或生产过程。
A A. 数字 B. 模拟 C. 集成 D. 开放2．PLC开关量输出接口电路的功率放大元器件有3种，下面哪一个不属于（） DA.继电器B.晶体管C.晶闸管D.复合管3．FX2N—40ET--DC表示中40表示的含义：（）。
BA.子系列名称B.总点数C. 单元类型D.输出形式4．FX系列输入、输出继电器的组件编号为（）进制。
AA.8 B．10 C.60 D.1001.可编程控制器是一种数字运算操作的电子系统，专为在（A ）环境下应用而设计。
A：工业 B：工农业 C：渔业 D：所有行业2、PLC实现对系统的控制是非常可靠的，主要在（A ）和（ B ）2个方面都采取了措施。
A：硬件 B：软件 C：程序 D：结构设计与制作工艺3、ＦＸ２Ｎ——４０ＭＲ——Ｄ表示中Ｍ表示的含义：（Ｃ）。
Ａ：子系列名称Ｂ：I/Ｏ总点数Ｃ：单元类型Ｄ：输出形式4、ＦＸ２Ｎ——４０ＭＲ——Ｄ表示中Ｒ表示的含义：（Ｄ）。
Ａ：子系列名称Ｂ：Ｉ／Ｏ总点数Ｃ：单元类型Ｄ：输出形式5、在输出形式中Ｒ为（Ａ）输出。
Ａ：继电器Ｂ：晶体管Ｃ：双向晶闸管 D 复合管6、在输出形式中Ｔ为（Ｂ）输出。
Ａ：继电器Ｂ：晶体管Ｃ：双向晶闸管 D 复合管7、在输出形式中T为继电器输出。
（错）8、在输出形式中Ｓ为（Ｃ）输出。
Ａ：继电器Ｂ：晶体管Ｃ：双向晶闸管 D 复合管9、PLC按集中采样，集中输出，按顺序周期性（Ａ）的方式工作。
Ａ：扫描Ｂ：直接读取Ｃ：间接读取 D 查询10、输入状态影像寄存器中的数据取决于（Ａ）。
Ａ：输入端子上各输入端相对应的输入锁存器在上一次刷新期间的状态Ｂ：输入端子上各输入端相对应的输入锁存器在本次刷新期间的状态Ｃ：输出端子上各输出端相对应的输出锁存器在上一次刷新期间的状态Ｄ：输出端子上各输出端相对应的输出锁存器在本次刷新期间的状态11、T200的设定值为K123，则定时器的输出触点动作的时间为（ A )sA：1.23 B 12.3 C 0.123 D12312、T0的设定值为K123，则定时器的输出触点动作的时间为（ B ）sA：1.23 B 12.3 C 0.123 D12313、用于初始状态继电器的元件编号为（ A ）A S0---S9 B：S10---S19 C ：S20----S499 D：S500---S89914、FX2N系列PLC内有256个特殊辅助继电器，元件号为（）A A：M8000—M8255 B：M0—M199 C：M8000—M8200 D：M0—M3075 15、FX2N系列PLC内的通用辅助继电器的点数为500个，编号为（ A ）A：M0—M499 B：M500—M999 C：M1000—M1499 D：M1500—M199916、定时器T0 K100当条件接通（）s，T0的触点动作。
PLC练习题(6题)
维修电工（高级练习题）1、电机顺序控制当SA1开关接通时，“运行/检修”指示灯常亮，表示自动运行：（1）按循环启动按钮SB1后，电机M1运转10秒停止5秒；电机M2运转5秒停止10秒。
（2）电机M3在M1和M2都停止时启动，在M1和M2都启动时停止。
（3）要求电机M1、M2、M3循环运行。
（4）电机M4仅在M3第二次启动时启动运行，在M3第三次启动时停止。
（5）运行中按停止按钮SB2可将电机同时停止。
（检修）当开关SA1断开时，进入检修状态，此时“运行/检修”指示灯以0.5秒亮/0.5秒灭闪亮，表示现在为检修。
此时按循环启动按钮无效，M1~M4分别只受其单独的点动按钮控制。
2、模拟步进控制器用可编程控制器模拟步进控制器。
分别以四只输出指示灯代表A、B、C、D绕组。
要求：（1）接通方向选择开关SA1后，按启动按钮SB1，输出绕组按每秒一步的速率得电，顺序为A→AB→B→BC→C→CD→D→DA→循环；当任何时刻按下暂停按钮SB2能停止运行，且锁相（即以停止时刻的输出长得点）。
再按启动按钮SB1，继续运行。
（2）断开方向选择开关SA1后，按启动按钮，输出绕组按每秒一步的速率得电，顺序为A→DA→D→CD→C→BC→B→AB→循环；当任何时刻按下暂停按钮SB2能停止运行，且锁相（即以停止时刻的输出长得点）。
再按启动按钮SB1，继续运行。
（3）任何时候按下停止按钮SB3，输出全部停止。
3、小车自动控制电路工作状态：选择开关SA1闭合。
要求如下：上电小车自动退回A点，A点接近开关SQ1接通，A点指示有0.5秒闪亮输出。
按启动按钮SB1后接通电机正转，小车前进。
小车离开A点，A点指示灭。
当前进至B点接近开关SQ2时小车停车，B点指示灯闪亮。
延时5秒后电机反转，小车后退。
小车离开B点，B点指示灭。
当后退至A点接近开关SQ1时，小车停车，A点指示闪亮。
3秒后自动前进，如此往复。
循环三次后小车停于A点待命。
运行中按停止按钮SB2，小车在回到A点时停止。
PLC练习题

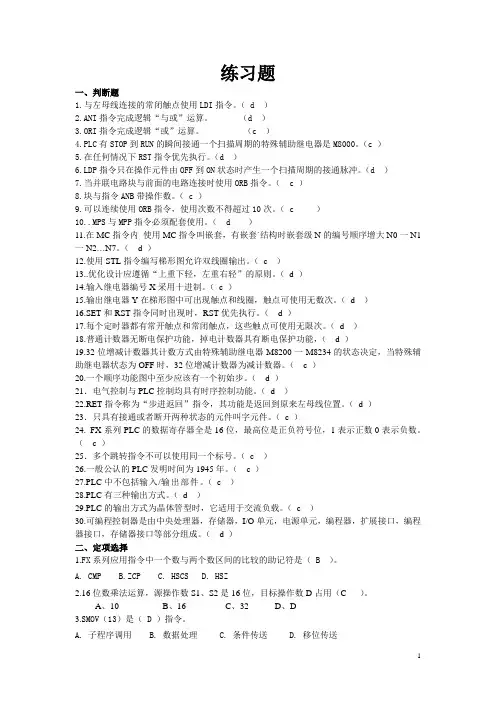

练习题一、判断题1.与左母线连接的常闭触点使用LDI指令。
（ d ）2.ANI指令完成逻辑“与或”运算。
（d ）3.ORI指令完成逻辑“或”运算。
（c ）4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000。
（c ）5.在任何情况下RST指令优先执行。
（d ）6.LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲。
（d ）7.当并联电路块与前面的电路连接时使用ORB指令。
（ c ）8.块与指令ANB带操作数。
（ c ）9.可以连续使用ORB指令，使用次数不得超过10次。
（ c ）10..MPS与MPP指令必须配套使用。
（ d ）11.在MC指令内使用MC指令叫嵌套，有嵌套`结构时嵌套级N的编号顺序增大N0一N1一N2…N7。
（ d ）12.使用STL指令编写梯形图允许双线圈输出。
（c ）13..优化设计应遵循“上重下轻，左重右轻”的原则。
（d ）14.输入继电器编号X采用十进制。
（c ）15.输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。
（d ）16.SET和RST指令同时出现时，RST优先执行。
（ d ）17.每个定时器都有常开触点和常闭触点，这些触点可使用无限次。
（d ）18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（ d ）19.32位增减计数器其计数方式由特殊辅助继电器M8200一M8234的状态决定，当特殊辅助继电器状态为OFF时，32位增减计数器为减计数器。
（ c ）20.一个顺序功能图中至少应该有一个初始步。
（ d ）21．电气控制与PLC控制均具有时序控制功能。
（d ）22.RET指令称为“步进返回”指令，其功能是返回到原来左母线位置。
（d ）23．只具有接通或者断开两种状态的元件叫字元件。
（c ）24. FX系列PLC的数据寄存器全是16位，最高位是正负符号位，1表示正数0表示负数。
（ c ）25．多个跳转指令不可以使用同一个标号。
PLC练习题目
基本指令练习1．ON/OFF电路（理解程序扫描原理）按第一下X0，Y0=ON，按第二下X0，Y0=OFF；按第三下X0，Y0=ON，按第四下X0，Y0=OFF；如此循环下去。
2．自锁电路（用SET和不用SET指令）触发一下X0，Y0由OFF变ON，并保持。
3．互锁电路X0控制Y0的状态，X1控制Y1的状态；但Y0和Y1不可同时为ON。
4．延时ON/OFF电路开关（X1）由Off→On动作时，5s后指示灯（Y1）才被点亮；开关由On→Off动作时，3s后指示灯才熄灭。
5．闪烁电路当X0 ON时，Y0作1秒钟OFF/0.5秒钟ON的周期输出，一直到X0为OFF时，Y0才停止输出。
6．长时间定时（比如：Y0每60个小时输出一次）设计一个可以计时一年计时器，按365天，每天24小时计算，计时结果保存于断电保持寄存器中，要求保存***小时**分钟**秒。
7．产品批量包装X0每检测到10个产品，机械手（Y0）就开始动作，开始打包。
当打包动作完成（X1闭合）后，机械手和计数器均被复位8．3个计数器构成的24小时时钟利用3个计数器配合1s时钟脉冲标志M1013，构成一个标准24小时时钟。
9．大厅自动门控制X0(红外线传感器）X1(关门极限开关）X2(极限开关）开门X2(开门极限开关）Y1(关门）Y0(开门）● 当有人进入红外传感器椭圆区域时，开门电机启动，门自动打开，直到碰到开门极限停止。
● 到达开门极限处7秒后，若无人红外传感器椭圆区域内，关门电机启动，门自动关上，直到碰到关门极限开关。
● 若在关门过程中，有人进入红外传感器椭圆区域，门应立即停止关闭，执行开门的动作。
10．抢答器（先输入有效）主持人X5● 有小学生、中学生、教授3组选手参加智力竞赛。
要获得回答主持人问题的机会，必须抢先按下桌上的抢答按钮。
任何一组抢答成功后，其它组再按按钮无效。
● 小学生组和教授组桌上都有两个抢答按钮，中学生组桌上只有一个抢答按钮。
PLC编程练习题
PLC编程练习题plc编程练习1.洗衣机清洗控制系统当按下启动按钮后，电机先正转2s后，停1s后，然后反转2s后，停1s，如此重复5次，自动停止。
2、洗手间冲水系统当有人在厕所里使用小便器时，打开灯使其打开。
冲洗控制系统在用户使用Y0 3秒、冲洗2秒后开启Y0。
用户离开后，冲洗3秒钟。
请设计一个梯形图程序并运行它。
3.霓虹灯控制现在有“科创学院”四个字，开始启动时每隔1s顺序点亮，最后四字都亮，四字全亮2s后熄灭2s，且循环上述步骤4、抢答器（1）有两个孩子，一个学生，两个老师和主持人（每人一个按钮）（2）如果参赛者想回答主持人提出的问题，他需要先按桌子上的按钮；（3）指示灯点亮后，只有在主机按下复位键后才能关闭。
为了给参与的孩子一些优惠待遇，当他们按下按钮时，L1有一个输出。
教师必须同时按下按钮L3才能输出。
5.按钮操作呼叫提示控制每按一次按钮，无论时间长短，均要求叫响十秒。
当按钮按到10次后无效（一个周期为一次）输入信号x0，输出信号y0。
6、报警系统当有报警信号时，报警鸣响，报警指示灯以0.1s的间隔闪烁；当发出报警复位信号时，报警停止鸣响，指示灯长亮；没有报警信号时，报警和指示灯不工作。
7.电机控制电动机m1先起动后,m2才能起动,m2能单独停车；顺序控制系统8、电动机控制电机M1启动后，M2可以启动并微动；9.电机控制起动时，电动机m1起动后，m2才能起动；停止时m2停止后m1才能停止；10、三台电动机，按下起动按纽时，m1先起动，运行2s后m2起动，再运行3sm3后启动；按下停止按钮时，m3先停止，M2在3S后停止，M1在2S后停止。
11.电机控制为了限制绕线式异步电动机的起动电流，在转子电路中串入电阻。
起动时接触器km1合上，串入整个电阻r1。
启动2s后km4接通，切断转子回路的一段电阻，剩下r2。
经过1s，km3接通，电阻改为r3。
再经过0.5s，km2也合上，转子外接电阻全部切除，起动完毕。
plc测试题及答案大全
plc测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC的主要功能是什么？A. 温度控制B. 压力控制C. 逻辑控制D. 速度控制答案：C3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 电机C. 电磁阀D. 所有以上答案：D5. PLC的扫描周期通常包括哪些阶段？A. 输入采样B. 程序执行C. 输出刷新D. 所有以上答案：D二、填空题1. PLC的编程语言包括梯形图、______、布尔代数等。
答案：顺序功能图2. PLC的存储器分为______存储器和______存储器。
答案：系统；用户3. PLC的输入/输出模块通常使用______接口与外部设备连接。
答案：电气4. PLC的扫描周期中，______阶段是PLC从输入设备读取信息的过程。
答案：输入采样5. 在PLC程序中，______指令用于实现定时功能。
答案：TON三、简答题1. 简述PLC在工业自动化中的作用。
答案：PLC在工业自动化中主要负责逻辑控制、顺序控制、定时、计数等功能，通过接收输入信号，执行内部程序，输出控制信号，实现对工业设备的自动化控制。
2. 描述PLC的工作原理。
答案：PLC的工作原理基于程序存储执行原理，通过周期性地扫描输入设备状态，执行用户编写的程序，根据程序逻辑控制输出设备状态，实现对工业过程的控制。
结束语：以上是PLC测试题及答案大全，希望能够帮助大家更好地理解和掌握PLC的相关知识。
plc练习题带答案
plc练习题带答案PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的电子设备。
以下是一些PLC练习题及答案，供学习者参考：练习题1：假设你有一个由PLC控制的自动化生产线，该生产线有三个传感器A、B和C，它们分别检测不同的生产条件。
编写一个PLC程序，使得当传感器A和B同时被触发时，电机M1启动；当传感器C被触发时，电机M1停止。
答案：```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2：编写一个PLC程序，用于控制一个简单的交通信号灯系统。
信号灯有三个灯：红灯、绿灯和黄灯。
系统要求红灯亮5秒后，绿灯亮3秒，然后黄灯亮2秒，之后循环。
答案：```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3：设计一个PLC程序，用于控制一个简单的自动门系统。
系统有两个传感器，一个是门的开闭状态传感器S1，另一个是安全传感器S2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题1．PLC的输入模块一般使用____________来隔离内部电路和外部电路。
2．PLC的软件系统可分为和两大部分。
3．中断程序标号指令的语句表指令的格式INT=n，其中n指的是。
4．PLC主要由、、和组成。
5．PLC运行时总是ON的特殊存储器位是。
6．S7-200PLC定时器有三种类型、和。
7．S7-200系列PLC 与两个输出端子除正常使用外，还可以利用PLC的高速输出功能产生PTO 与PWM输出。
8．AIW0是S7-200 PLC的，其长度是。
9．PLC中输入接口电路的类型有和两种，对于系统输出的变化不是很频繁，建议优先选用____________型输出模块。
10．数字量输入模块的输入电压一般为和。
11．局部变量的类型有临时变量、、输出变量、四种。
12．根据物理结构的不同，PLC分为、和混合式。
13．PLC的运算和控制中心是________。
14．和两条指令间的所有指令构成循环体。
15. PLC的扫描工作过程可分为、和三个主要阶段。
16.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是。
17. 选择PLC型号时，需要估算，并据此估算出程序的存储容量，是系统设计的最重要环节。
18. PLC一般（能，不能）为外部传感器提供24V直流电源。
19. VD200是S7-200 PLC的，其长度是。
20.被置位的点一旦置位后，在执行指令前不会变为OFF，具有锁存功能。
21. JMP跳转指令（能，不能）在主程序、子程序和中断程序之间相互跳转。
22. S7-200 PLC最多可扩展__________个扩展模块，扩展到__________点数字量I/O或__________路模拟量I/O。
23. 在PLC的CPU存储区中，SM表示__________，V表示__________，C表示__________ ，L表示__________。
24.字移位指令的最大移位位数为__________。
25.顺序控制继电器指令包括__________、__________和__________三个指令。
26.子程序可以嵌套，嵌套深度最多为__________层。
二、选择题1. 下列那项属于字节寻址（）。
A. VW10B. VB10C.ID0D.I0.22.PLC的工作方式是（）。
A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式3. JMP n 这条指令中，n的取值范围是（）。
A. 0-128B.1-64C.0-256D.0-2554.在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
A. 输入映象B. 输出映象C. 变量存储器D. 内部存储器5.给出FOR指令的格式如图所示。
当EN条件允许时将FOR 与NEXT 指令之间的程序执行（）次。
A.20B.1C.VW10D.196.执行下面一段程序对应的时序图为（）。
7.PID回路指令操作数TBL可寻址的寄存器为（）。
A.IB.MC.VD.Q8、CPU224型PLC本机I/O点数为（）。
A.14/10B.8/16C.24/16D.14/169、输入采样阶段，PLC的CPU对各输入端子进行扫描，将输入信号送入( )。
A. 外部存储器B. 累加器C. 输入映像寄存器D. 数据块10、S7-200系列PLC继电器输出时的每点电流值为（）。
A.1AB.2AC.3AD.4A11、下列不属于PLC硬件系统组成的是（）。
A. 用户程序B.输入输出接口C. 中央处理单元D.通讯接口12.AI是哪个存储器的标识符（）。
A.高速计数器B.累加器C.模拟量输入D.模拟量输出13. 定时器预设值PT采用的寻址方式为（）。
A.位寻址B.字寻址C.字节寻址D.双字寻址14. 在梯形图中同一编号的（）在一个程序段中不能重复使用。
A.输入继电器B.定时器C.输出线圈D.计数器15.用户程序在解算时，输入点的状态来自于（）。
A.输入端子B.输入映像寄存器C.现场开关D.内部寄存器16. 用来累计比CPU扫描速率还要快的事件的是（）。
A.高速计数器B.增计数器C.减计数器D.累加器17.VB20中存有二进制数11100101，执行下列程序，I2.1经闭合断开两次后，VB20中的数据为（）。
A.00000000B.11100101C.01011110D.0101000018.在PLC运行时，发出周期为1min时钟脉冲的特殊存储器位是（）。
A .SM0.5 B.SM0.1 C.SM0.0 D. SM0.4三．判断题1.PLC可以向扩展模块提供24V直流电源。
（）2.系统程序是由PLC生产厂家编写的，固化到RAM中。
（）3.TONR的启动输入端IN由“1”变“0”时定时器复位。
（）4.顺序功能图的三种主要元素是步、转换条件、动作。
( )5．EM232模拟量输出模块是将模拟量输出寄存器AQW中的数字量转换为模拟量。
（）6.PLC的输入继电器不能由外部信号来驱动，只能在程序内部由指令来驱动。
( )7.一般而言，在PLC选型时应考虑I/O点数留有一定余量。
( )8.梯形图中各继电器的触点对个数有限制。
( )9.CTU计数器的当前值大于等于预置数PV时置位，停止计数。
( )11.在子程序中只能定义一种局部变量类型，即TEMP（临时变量）。
（）12.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。
( )13．PLC的工作方式是等待扫描的工作方式。
（）14．CTUD计数器的当前值大于等于预置数PV时置位，停止计数。
( )15.PLC的内部继电器不能驱动外部负载，但能通过指令驱动输出继电器。
( )16.定时器类型不同但分辨率都相同。
（）17．正跳变指令每次检测到输入信号由0变1后，使电路接通一个扫描周期。
( )18.块传送指令的操作数N指定被传送数据块的长度，采用双字寻址。
（）19.子程序可以嵌套，嵌套深度最多为8层。
（）20.编写PID控制程序时，应将从模拟量输入模块中读取的数据转化为0.00-1.00之间的标准化实数。
（）21.继电器型输出模块的工作电压范围广，但是触点寿命有一定的限制。
（）22.数字量输入模块的直流输入方式适合于在有油雾、粉尘的恶劣环境下使用（）23.信号线与功率线应分开走线，电力电缆应单独走线，信号线应尽量靠近地线或接地的金属导体.()24.如果移位次数大于0，溢出位SM1.1保存最后一次被移出的位的值。
如果移位结果为0，零标志位SM1.0置1。
（）四、程序分析设计题1. 用定时器设计输出脉冲的周期和占空比可调的闪烁电路，按下启动按钮I0.0使Q0.1所接指示灯按通电5s，断电2s方式闪烁，按下停止按钮I0.1停止闪烁。
编写梯形图程序。
2.已知输入触点时序图，结合程序画出Q0.0 和Q0.1的时序图。
3.设计一梯形图程序，实现以下输入输出功能。
4.有三台电机均为直接启动，按下启动按钮后，M1启动，延时3s后M2接着启动，延时4s后M3接着启动，之后三台电机同时运行。
按下停止按钮三台电机同时停机，写出I/O分配表，编写梯形图程序。
5.小车初始状态时停在左边，限位开关I0.0为ON,按下启动按钮I1.0后小车开始右行，并按下图所示顺序运行，最后返回并停在初始位置。
画出顺序功能图并转化成梯形图。
6．如图2所示为一台电动机启动的工作时序图，编写梯形图程序。
试利用顺序设计法编制完成控制要求的顺序功能图和对应的梯形图。
7．用计数器扩展定时器的定时范围，实现100小时的定时，由一个开关控制定时启停，定时时间到使Q0.0得电。
设计出梯形图。
8.液体混合装置如图4所示，上限位、下限位和中限位液体传感器被液体淹没时为1状态，阀A、阀B和阀C为电磁阀，线圈通电时打开，线圈断电时关闭。
开始时容器是空的，各阀门均关闭，各传感器均为0状态。
按下启动按钮后，打开阀A，液体A入容器，中限位开关变为ON时，关闭阀A，打开阀B，液体B流入容器。
液面升到上限位开关时，关闭阀B，电机M 开始运行，搅拌液体，60S后停止搅拌，打开阀C，放出混合液，当液面下降至下限位开关之后再5S，容器放空，关闭阀C，打开阀A，又开始下一周期的操作。
按下停止按钮，当前工作周期的操作结束后，才停止操作，系统返回初始状态。
要求：1、确定I/O地址分配表并画出可编程序控制器的外部接线图。
2、设计控制系统的梯形图。
9.某组合机床动力头进给运动如图所示，动力头初始状态时提在左边，限位开关I0.0为ON。
按下起动按钮I1.0后，动力头快进（Q0.0、Q0.2为1），碰到限位开关I0.1后工进（Q0.0为1），碰到右限位I0.2后暂停10s，之后工作台快退（Q0.2、Q0.1为1），返回初始位置后停止运动。
画出控制系统的顺序功能图，并将其转化成梯形图。
10.有一个用三条皮带运输机的传送系统，分别用三台电动机带动，控制要求如下：按下启动按钮I0.0，先起动最末一条皮带机，即M3电机运转（Q0.0为ON），经过10秒延时，启动M2（Q0.1为ON），再经过10秒延时启动M1（Q0.2为ON）。
停止时按下I0.1停止按钮，应先停止最前一条皮带机，停机的顺序与启动的顺序刚好相反，间隔为8s。
1、画出可编程序控制器的外部接线图。
2、画出顺序功能图3、设计控制系统的梯形图。
参考答案一填空题1. 光电耦合器2. 系统程序用户程序3. 中断号4. CPU模块输入模块输出模块编程器5. SM0.06. TON TOF TONR7. Q0.0 Q0.18. 模拟输入寄存器16位9. 开关量输入模拟量输入继电器10. DC24V AC220V 11. 输入输入-输出12.整体式模块式13. CPU 14. FOR NEXT15. 读取输入执行用户程序修改输出16. SM0.1 17.输入输出点数18. 能19. 变量寄存器32位20. 复位21. 不能22. 7 248 3823. 特殊存储器变量存储区计数器存储区局部存储器24. 8 25. SCR SCRT SCRE 26. 8二．选择题BDDBA ACACB ACBCB AAD三判断题对错错错对错对错错错错对错错对错对错对对对错对对四、程序分析设计题1.2.3.4.I/O分配表：输入点启动按钮：I0.0 停止按钮：I0.1 （2分）输出点 M1:Q0.1 M2:Q0.2 M3:Q0.3 （3分）5.略6.7. 8.略9 略10 略。
