由等高线生成DEM的方法DEM(Digital Elevation Model,数字高程模型)是一定范围内规则格网点的平面坐标(X,Y)及其高程(Z)的数据集,它主要是描述区域地貌形态的空间分布,是通过等高线或相似立体模型进行数据采集(包括采样和量测),然后进行数据内插而形成的。

在很多项目中,都要用到DEM,通过DEM可以很好的模拟出地貌形态,同时还可以从DEM衍生出很多数据来,比如说最常见的坡度(Slope)、坡向(Aspect)、山影图(HillShade)等,同时DEM也可与DOM(Digital Orthophoto Map,数字正射影像)或其它专题数据叠加,用于与地形相关的分析应用,同时它本身还是制作DOM的基础数据。

通常,我们获得DEM数据的方法有两种,一种是直接下载现成的DEM数据,比如说SRTM 和ASTER的数据,另一种是通过等高线生成DEM,今天主要说说在ArcGIS中,如何用等高线生成DEM。

比如说有某个区域的等高线,如图一所示:图一等高线与DOM影像叠加(1)首先我们要将等高线转换为TIN。

在ArcGIS中,加载3D Analyst工具条,按照图二,依次点击3D Analyst—>Create/Modify TIN—>Create TIN from features…。

图二等高线转为TIN(2)在弹出的对话框中,在Layers(图三④处)中勾选需要生成TIN的等高线图层,在Height source(图三⑤处)选择存储等高线高程的字段,在Triangualte as(图三⑥处)中选择边线类型,最后,设置TIN的输出路径,点击OK即可生成TIN。

图三 Create TIN From Features对话框设置(3)将TIN转为GRID。

点击图一①处,在下拉菜单中依次选择Convert—>TIN to Raster…打开TIN to Raster对话框,在其中进行如下设置:图四 TIN to Raster设置在Input TIN中,选择要转为Raster的TIN;在Attribute中选择Elevation,意思是Raster 的像元值为高程,此处还可以选择Slope(as percentage)、Slope(in degrees)和Aspect,即坡度(以百分比表示)、坡度(以度数表示)和坡向;在Z Factor中设置Z因子,即高程因子,此处默认即可;在Cell size中输入像元的大小,此处要注意,像元大小的选择要合适,不能太小也不能太大,太小了会增加数据处理量,太大的话会降低数据精度;最后在Output raster 中设置输出的路径和文件名,点击OK即可。

GlobalMapperMapgis处理谷歌DEM数据生成等高线

GlobalMapperMapgis处理谷歌DEM数据生成等高线

GlobalMapperMapgis处理谷歌DEM数据生成等高线1:利用global Mapper 打开数据文件2:工具-设置椭球参数3.设置好投影椭球,国内一般为“Transverse marcator”,基准为“beijing 54”,单位为“meters”,参数比例尺“1”为1:1000,中央经线为“111”,向东偏移“500000m”,点击“确定”。

4 文件-输出-输出海拔网格格式5.选择XYZGrid格式,确定。

6.选项中的内容,也可以在导出边界处修改导出边界。

7. 把某某.XYZ,修改为“某某.det”。

8.用记事本打开“某某.det”首行加“notgrid”,然后保存。

9.这里存在一个小技巧,现在的坐标是1:1000的比例尺,复制到excel中,X和Y都除以10,比例尺就为1:1万,除以50就是1:5万。

这里我们除以50,得到1:5万的地形线。

10.打开MAPGIS,选择空间分析-DTM分析11.文件-打开三角剖析文件12.Grid模型-离散数据网格化13.网格化方法,一般选择“kring泛克里格法网格化”。

网格间距要小于下载的高程数据的分辨率。

在下载数据的时候也可以看到这是是15级,69.51m。

在globalmapper中的生成等高线对话框中可以找到高程数据的分辨率,这里x是69.5m,Y是76.02m,我生成1:5万的地形图,分别除以50就是“网格间距”了,X为1.39Y为1.52,输入的数据要小于上述俩个数值。

这里输入X为1.2,Y为1. 2。

14.GRID模型-平面等值线绘制打开保存好的栅格文件xx.grid15.在“等值层值”中,要设置的内容较多,首先要删除当前分段,然后设置好起始Z值和终止Z值。

步长就是登高距。

添加新分段。

点击确定。

16.线参数设置所有等高线的参数。

17.注记参数设置计曲线的参数注记始层就是“等值层值”,这里选择2就是从200开始。

频度选5就是每5条标记一根。

用ArcGIS提取DEM中等高线和高程点并在Global Mapper中显示

用ArcGIS提取DEM中等高线和高程点并在Global Mapper中显示

1.1对DEM进行重采样
方法: ArcToolbox工具箱→数据管理工具→栅格→重采样
输出像元大小根据自己的项目情况设定。

ArcGIS中重采样的方法有四种:
NEAREST: 最近邻分配法
BILINEAR:双线性插值法
CUBIC:三次卷积法
MAJORITY:重采样法
重采样方法选择:CUBIC即可
1.2栅格转点
方法: ArcToolbox工具箱→转换工具→由栅格转出→栅格转点
点“确定”按钮即可。

1.3 编辑点矢量数据的属性表
因为在ArcGIS中默认的高程数据的GRID_CODE字段,在其他软件中是不认的。

我们下面要新建立一个Elevation字段来存放高程数值,并将GRID_CODE字段数值赋到Elevation字段
(1)打开属性列表→添加字段→添加Elevation
(2)使用字段计算器给Elevation字段赋值。

选择GRID_COOE确定
最后导出数据,如果需要可导出CAD支持的数据
1.4 Global Mapper中查看提取到的高程点
如果没有赋值Elevation你看到的则是没有高程的平面点
2.1提取等高线
提取方法:ArcToolbox→栅格表面→等值线
等值线的间距跟个人情况设定
点击确定然后直接导出数据即可
2.2 在Global Mapper的3D视图查看。

Global-Mapper操作手册

Global-Mapper操作手册

上帝之眼Global Mapper系列教程开课啦,本系列教程由风侠老师主讲,坐沙发蹲地板的同Global Mapper 是一款地图绘制软件,不仅能够将数据(例如:SRTM数据)显示为光栅地图、高程地图、矢量地图,还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer 数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能。

浏览、合成、输入、输出大部分流行的扫描点阵图、等高线、矢量数据集的软件,它可以编辑、转换、打印各类地图图形文件,可以利用全球情报系统(GIS)信息资源。

它可以转换数据集的投影方式以符合你的项目的座标系统,并可以同时对数据集的范围进行裁剪。

它还提供距离和面积计算,光栅混合、对比度调节、海拔高度查询、视线计算,以及一些高级功能,如图像校正、通过地表数据进行轮廓生成、通过地表数据观察分水岭、对3Dpoint数据转换为三角多边形和网格化等。

通过内建的脚本语言或众多的批处理转换选项能够高效地完成重复性任务。

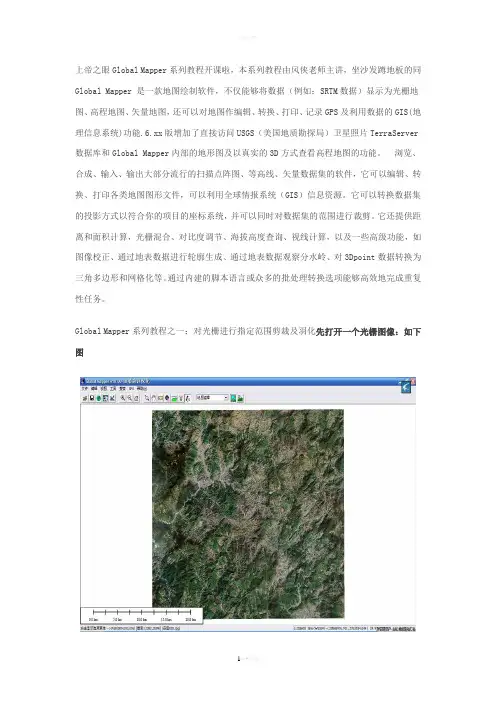

Global Mapper系列教程之一:对光栅进行指定范围剪裁及羽化先打开一个光栅图像:如下图单击数字化工具在右键菜单中选取新建区,画一个区并选中它:ALT+C打开控制中心选中光栅层:单击选项:单击羽化选项卡选中以当前所选进行羽化选项框按应用或确定——完成。

当然羽化和剪裁是一回事剪裁自己实践吧!简介:Global Mapper系列教程之二,教大家如何创建范围环(环交集),步骤如下:装入一个地图数据,选取数字化工具,右击选项创建范围环,光标变化后,左击在你想创建环的位置,设置环的半径,注意勾上“组合多环”选项框,按确定,这时生成的数据没有显示环外形,只看到中心点……1、装入一个地图数据;(以下以光栅为例)2、选取数字化工具,右击选项创建范围环;3、光标变化后,左击在你想创建环的位置,设置环的半径,注意勾上“组合多环”选项框,按确定,这时生成的数据没有显示环外形,只看到中心点;4、以此创建其他环(可改变半径,不过要注意调整创建位置和半径,不能离其他己创建环太远而设定半径又小)确保它们能形成环交集,到最后一个取消“组合多环的选项框”;5、按确定就形成多环交集环,看下图:简介:如果要进行地形编辑,首先打开或下载一个含有地形数据的文件,然后画一个区图元,在然后…………1、打开或下载一个含有地形数据的文件;(这里以网上下载的STRM数据为例)2、画一个区图元;3、选中区图元;4、添加区图元的高程属性(注意:属性名应为ELEVATION,值由你设);5、右击选以所选区平铺地形菜单;6、设定相应选项;(说明己付在图片上)7、按确定生成三角高程网图层;效果如下:(为选中了使用加载地形层选项:生成平均海拔基础上的平铺地形)第四章简介:结合地形层就是用户对两个同一位置不同高程特征的网格层,进行运算操作。

如何使用Global Mapper将南方CASS dat转换为DEM数据

如何使用Global Mapper将南方CASS dat转换为DEM数据

如何使用Global Mapper将南方CASS dat转换为DEM数据Global Mapper是一款地图绘制软件,不仅能够将数据(例如:谷歌高程数据)显示为光栅地图、高程地图、矢量地图,还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能。

南方CASS软件是广东南方数码科技股份有限公司基于CAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。

这里讲解一下如何将南方CASS的dat文件通过Global Mapper转换为DEM数据,希望能够对大家有所帮助。

步骤第一步:下载dat文件打开水经注万能地图下载器,切换地图到谷歌地球高程地图,框选下载需要处理的数据并导出为dat格式,坐标系选择“西安80 高斯投影”(图1)。

图1第二步:修改数据将生成的dat文件修改为txt文件,并导入到Excel内(图2),删除空白列(图3)并保存为txt格式。

图2图3第三步:生成DEM打开Global Mapper以通用ASCII的方式打开保存的txt文件,在弹出的“通用ASCII文本文件导入选项”对话框内按照图4所示进行设置,点击“确定”完成导入。

导入之后将文件输出为Lidar LAS File格式(图5),将生成的.lar 文件加载到Global Mapper内,按照图6所示进行设置即可看到DEM效果(图7),完成后将文件输出为.dem格式(图8)即可完成了DEM数据的生成。

图4图5图6图7图8结语到此就完成了使用Global Mapper将南方CASS dat文件转换为DEM数据,其实下载器本身就可以导出为DEM数据,如果需要DEM数据可以直接从下载器中导出即可,有需要的朋友可以使用万能地图下载器和Global Mapper 试试。

万能地图下载器除了有强大的谷歌影像下载、历史影像下载、高程等高线下载、瓦片导出和各种坐标系的投影转换等专业功能之外,还可以下载矢量道路路网电子地图,如铁路、高速路、国道、省道、县道、地铁、城市快速路、九级路、行人道路和乡镇村道等。

如何使用GlobalMapper对万能地图下载器下载的高程进行裁剪概要1

如何使用GlobalMapper对万能地图下载器下载的高程进行裁剪概要1

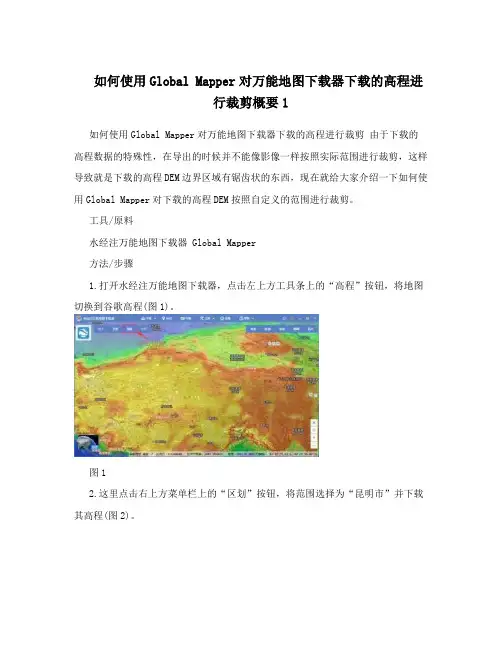

如何使用Global Mapper对万能地图下载器下载的高程进行裁剪概要1如何使用Global Mapper对万能地图下载器下载的高程进行裁剪由于下载的高程数据的特殊性,在导出的时候并不能像影像一样按照实际范围进行裁剪,这样导致就是下载的高程DEM边界区域有锯齿状的东西,现在就给大家介绍一下如何使用Global Mapper对下载的高程DEM按照自定义的范围进行裁剪。
