电流互感器二次接线方式

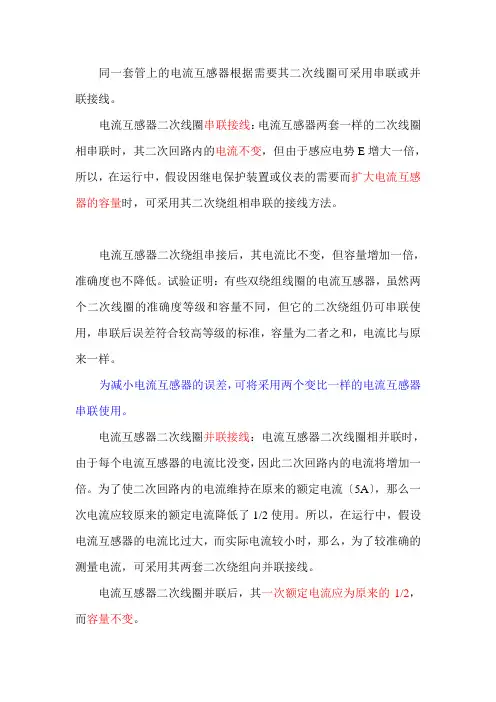

电流互感器的二次线圈串联或并联接线
同一套管上的电流互感器根据需要其二次线圈可采用串联或并联接线。
电流互感器二次线圈串联接线：电流互感器两套一样的二次线圈相串联时，其二次回路内的电流不变，但由于感应电势E增大一倍，所以，在运行中，假设因继电保护装置或仪表的需要而扩大电流互感器的容量时，可采用其二次绕组相串联的接线方法。
电流互感器二次绕组串接后，其电流比不变，但容量增加一倍，准确度也不降低。
试验证明：有些双绕组线圈的电流互感器，虽然两个二次线圈的准确度等级和容量不同，但它的二次绕组仍可串联使用，串联后误差符合较高等级的标准，容量为二者之和，电流比与原来一样。
为减小电流互感器的误差，可将采用两个变比一样的电流互感器串联使用。
电流互感器二次线圈并联接线：电流互感器二次线圈相并联时，由于每个电流互感器的电流比没变，因此二次回路内的电流将增加一倍。
为了使二次回路内的电流维持在原来的额定电流〔5A〕，那么一次电流应较原来的额定电流降低了1/2使用。
所以，在运行中，假设电流互感器的电流比过大，而实际电流较小时，那么，为了较准确的测量电流，可采用其两套二次绕组向并联接线。
电流互感器二次线圈并联后，其一次额定电流应为原来的1/2，而容量不变。
更换电流互感器及二次线时，除应注意有关的平安工作规程规定外，还应注意以下几点：个别电流互感器在运行中损坏需要更换时，应选用电压等级不低与电网额定电压，电流比原来一样，极性正确，伏安特性相近的电流互感器，并需经实验合格；因容量变化需要成组更换电流互感器时，除应注意上述内容外，还应重新审核继电保护定值以及计量仪表的倍率；更换二次电缆时，应考虑电缆的截面、心数等必须满足最大负载电流及回路总的负载阻抗不超过互感器准确等级允许值的要求，并对新电缆进展绝缘电阻测定，更换后，应进展必要的核对，防止接线错误。
新换上的电流互感器或变动后的二次线，在运行前必须测定大、小极性。

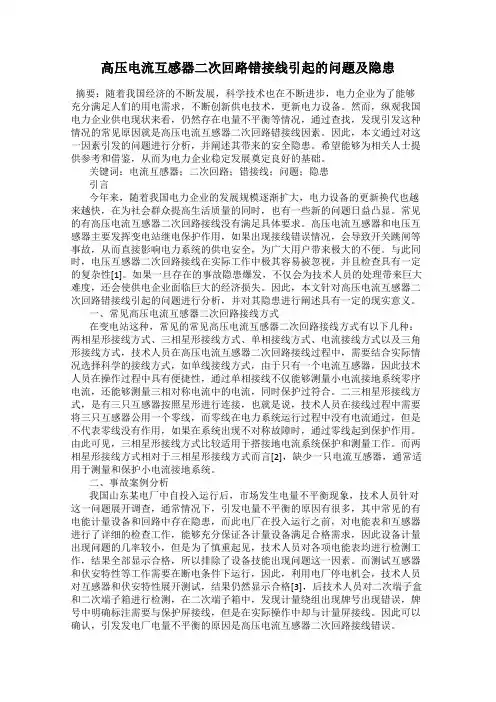

高压电流互感器二次回路错接线引起的问题及隐患
高压电流互感器二次回路错接线引起的问题及隐患摘要：随着我国经济的不断发展，科学技术也在不断进步，电力企业为了能够充分满足人们的用电需求，不断创新供电技术，更新电力设备。
然而，纵观我国电力企业供电现状来看，仍然存在电量不平衡等情况，通过查找，发现引发这种情况的常见原因就是高压电流互感器二次回路错接线因素。
因此，本文通过对这一因素引发的问题进行分析，并阐述其带来的安全隐患。
希望能够为相关人士提供参考和借鉴，从而为电力企业稳定发展奠定良好的基础。
关键词：电流互感器；二次回路；错接线；问题；隐患引言今年来，随着我国电力企业的发展规模逐渐扩大，电力设备的更新换代也越来越快，在为社会群众提高生活质量的同时，也有一些新的问题日益凸显。
常见的有高压电流互感器二次回路接线没有满足具体要求。
高压电流互感器和电压互感器主要发挥变电站继电保护作用，如果出现接线错误情况，会导致开关跳闸等事故，从而直接影响电力系统的供电安全，为广大用户带来极大的不便。
与此同时，电压互感器二次回路接线在实际工作中极其容易被忽视，并且检查具有一定的复杂性[1]。
如果一旦存在的事故隐患爆发，不仅会为技术人员的处理带来巨大难度，还会使供电企业面临巨大的经济损失。
因此，本文针对高压电流互感器二次回路错接线引起的问题进行分析，并对其隐患进行阐述具有一定的现实意义。
一、常见高压电流互感器二次回路接线方式在变电站这种，常见的常见高压电流互感器二次回路接线方式有以下几种：两相星形接线方式、三相星形接线方式、单相接线方式、电流接线方式以及三角形接线方式，技术人员在高压电流互感器二次回路接线过程中，需要结合实际情况选择科学的接线方式，如单线接线方式，由于只有一个电流互感器，因此技术人员在操作过程中具有便捷性，通过单相接线不仅能够测量小电流接地系统零序电流，还能够测量三相对称电流中的电流，同时保护过符合。
二三相星形接线方式，是有三只互感器按照星形进行连接，也就是说，技术人员在接线过程中需要将三只互感器公用一个零线，而零线在电力系统运行过程中没有电流通过，但是不代表零线没有作用，如果在系统出现不对称故障时，通过零线起到保护作用。
万用表速判电流互感器二次接线正确性的方法
二
与 次 接 ± ８ ０ ０ ｋ Ｖ
３ （ ）
该方 法
员 长
的
是
于
单
，
容
易
上手 缺
；
极
性
否正
（ 以
确
的
问
题
州
；
为
此
） 站 的
灵
为 例
州
，
点
是
调
试人
登
验 节 高
期
处
登
高 作
业状
，
态
，
且
存
在
来
换
流
站
下
在
简
称灵
低
端
工
用
作
经
表 用
回 验 反 复
，
在 试 验 过程
慢 ， 耗 时 长 ， 恢
ｅ
ｃ
ｏ
ｎ
ｄ
ａ
ｒ ｙ
ｗ
ｉ
ｎ ｄ ｉ
ｎ ； ｇ
ｗ
ｉ ｉ ｒ
ｎ
ｇ
ｃ ；
ｏ
ｒ
ｒ
ｅ
ｃ
ｔ
ｎ
ｅ
ｓ
ｓ ； ｑ
ｕ
ｉ
ｃ ｋ ｊ
ｕ ｄ ｇ
ｅ
ｍ
ｅ
ｎ
ｔ
在
到 电
一
每
个变
（ Ｔ Ａ
电 站
二
次 调 ）
试
线
的
过程
确
中
，
都
会
遇
线
是
否
牢
固
，
是
否
存
探究电流互感器一、二次接线端子的正确连接方式

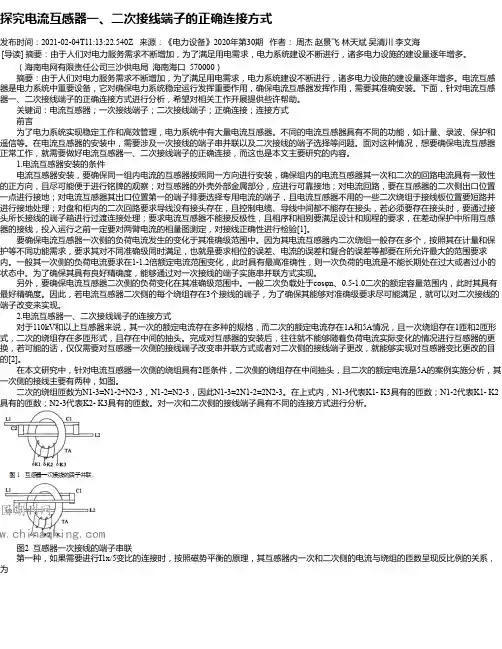

探究电流互感器一、二次接线端子的正确连接方式发布时间：2021-02-04T11:13:22.540Z 来源：《电力设备》2020年第30期作者：周杰赵景飞林天斌吴清川李文海[导读] 摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。
（海南电网有限责任公司三沙供电局海南海口 570000）摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。
电流互感器是电力系统中重要设备，它对确保电力系统稳定运行发挥重要作用，确保电流互感器发挥作用，需要其准确安装。
下面，针对电流互感器一、二次接线端子的正确连接方式进行分析，希望对相关工作开展提供些许帮助。
关键词：电流互感器；一次接线端子；二次接线端子；正确连接；连接方式前言为了电力系统实现稳定工作和高效管理，电力系统中有大量电流互感器。
不同的电流互感器具有不同的功能，如计量、录波、保护和遥信等。
在电流互感器的安装中，需要涉及一次接线的端子串并联以及二次接线的端子选择等问题。
面对这种情况，想要确保电流互感器正常工作，就需要做好电流互感器一、二次接线端子的正确连接，而这也是本文主要研究的内容。
1.电流互感器安装的条件电流互感器安装，要确保同一组内电流的互感器按照同一方向进行安装，确保组内的电流互感器其一次和二次的回路电流具有一致性的正方向，且尽可能便于进行铭牌的观察；对互感器的外壳外部金属部分，应进行可靠接地；对电流回路，要在互感器的二次侧出口位置一点进行接地；对电流互感器其出口位置第一的端子排要选择专用电流的端子，且电流互感器不用的一些二次绕组于接线板位置要短路并进行接地处理；对盘和柜内的二次回路要求导线没有接头存在，且控制电缆、导线中间都不能存在接头，若必须要存在接头时，要通过接头所长接线的端子箱进行过渡连接处理；要求电流互感器不能接反极性，且相序和相别要满足设计和规程的要求，在差动保护中所用互感器的接线，投入运行之前一定要对两臂电流的相量图测定，对接线正确性进行检验[1]。
电流互感器二次回路接地解析

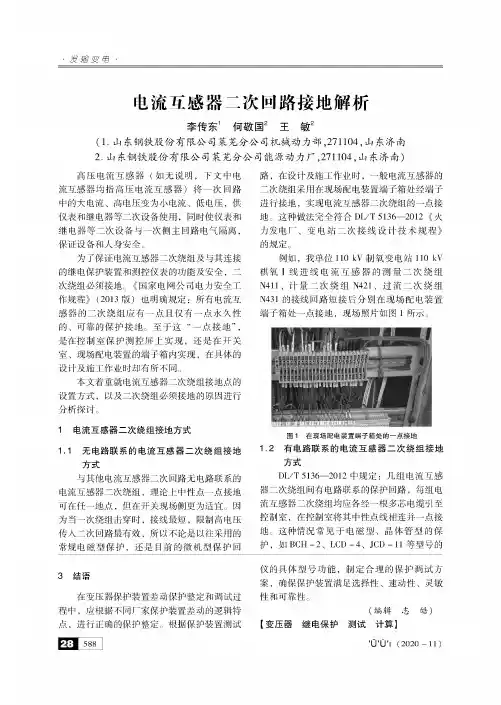

•发输变电-电流互感器二次回路接地解析李传东1何敬国2王敏$（1.山东钢铁股份有限公司莱芜分公司机械动力部,271104,山东济南2.山东钢铁股份有限公司莱芜分公司能源动力厂,271104,山东济南）高压电流互感器（如无说明，下文中电流互感器均指高压电流互感器）将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和 继电器等二次设备与一次侧主回路电气隔离， 保证设备和人身安全。
