嵌入式系统论文报告
Linux嵌入式系统论文
Linux嵌入式系统论文**（040124**）（东南大学，信息科学与工程学院，南京，210096）目前，无论是在日常生活，还是在工业控制，航空航天，军事等方面，嵌入式系统都有着非常广泛的应用。
而嵌入式Linux以其非常低廉的价格，可以大大的降低成本，逐渐成为嵌入式操作系统的首选。
关键词：Linux；实时性；调度策略；抢占。
The Development of Embedded System**(Southeast University, department of signal , Nanjing , 210096)Abstract: At present,whether in daily life,or in industrial control,aerospace,military and other aspects,the embedded system has a very wide range of application.Embedded Linux,which can greatly reduce costs,has gradually become the first choice of embedded system with a very low price.key words: Linux;Real-time;scheduling strategy;seize.引言：嵌入式系统应用非常广泛,目前主要有：Windows CE、VxWorks、QNX等，它们都具有较好的实时性、系统可靠性、任务处理随机性等优点,但是它们的价格普遍偏高。
作为通用操作系统的Linux，由于其在实时应用领域的技术障碍，必须对Linux内核作必要的改进。
许多嵌入式设备都要求与外部环境有硬实时的交互能力，将最初按照分时系统目标设计的Linux改造成能支持硬实时性的操作系统显得十分重要。
目前，常用的实时性改造方法是采用双核方法，这种方法的弊端在于实时任务的开发是直接面向提供精确实时服务的小实时核心的，而不是功能强大的常规Linux核心。
嵌入式课程设计报告毕业论文教案
嵌入式课程设计报告毕业论文教案一、教学目标通过本课程的学习，学生应该能够：1.了解嵌入式系统设计的基本原理和流程2.掌握基本的嵌入式硬件和软件开发技术3.能够使用开发板和相关工具进行嵌入式系统的设计和开发4.掌握常用的接口协议和通信方式，包括串口通信、SPI、I2C、CAN等5.能够设计和开发基本的嵌入式应用程序，如LED灯的控制、按键的检测、温度传感器的读取等二、教学内容及安排1.嵌入式系统概述内容：介绍嵌入式系统的定义、特点、应用领域、市场和发展趋势等内容。
时间：2学时2.嵌入式系统设计流程内容：介绍嵌入式系统设计的主要步骤和流程，包括需求分析、硬件设计、软件设计、测试和调试等内容。
时间：4学时3.嵌入式开发环境搭建内容：介绍嵌入式开发环境的基本配置和使用，包括Keil C51软件、ST-LINK下载器、ST-FLASH工具等。
时间：4学时4.嵌入式硬件设计内容：介绍嵌入式硬件设计的基本原理和方法，包括硬件选型、电路原理图设计、PCB布局和焊接等内容。
时间：10学时5.嵌入式软件设计内容：介绍嵌入式软件设计的基本原理和方法，包括汇编语言、C语言、编译、调试和下载等内容。
同时讲解如何使用方案手册和数据手册加速学习。
时间：16学时6.嵌入式应用程序设计内容：介绍嵌入式应用程序的设计和开发，包括LED灯的控制、按键的检测、温度传感器的读取、串口通信、SPI/I2C接口的应用等内容。
时间：14学时7.嵌入式系统测试和调试内容：介绍嵌入式系统的测试和调试方法，包括硬件测试、软件测试、仿真测试和调试工具等内容。
时间：4学时三、教学方法1.理论教学与实践结合，提高学生的实际操作能力。
2.讲授代码编写方法，由浅入深、由简到难地进行讲解。
3.组织实验、调试和考试等考核环节，促进学生知识的巩固和提高。
4.引导学生通过网络、图书馆等途径自主学习和获取嵌入式技术知识，培养学生的自主学习和创新能力。
四、教学手段1.教师演示和现场演示，帮助学生理解课程内容并进行实践操作。
嵌入式_ARM9micro2440底板制作论文
ARM9嵌入式系统设计课程论文论文题目：嵌入式ARM9 micro2440底板制作论文一、摘要为适应嵌入式技术在现代工业及电子等更多领域的广泛应用,通过对ARM9嵌入式微处理器芯片S3C2410的研究,设计出基于S3C2410核心板的嵌入式系统开发底板,更多的需求及功能可在其底板上进行扩展与实现。
首先对ARM9嵌入式微处理器S3C2440进行介绍,然后给出了基于S3C2440核心板的嵌入式系统开发底板的设计与功能扩展,包括开发板总体设计,电源模块设计,各种通信模块设计如串口、JTAG接口、网络接口、CAN总线通信接口等。
该模板的设计实现了嵌入式系统在更多更广泛领域应用的灵活性。
关键词ARM9 S3C2440 嵌入式微处理器嵌入式系统AbstractToadaptingfortheembeddedtechnology’sapplicationwidelyinthe modernindustry,electronandsoon,itisthedesignfortheembeddeds ystemexploitationmotherboardbasedonS3C2410coreboardthrought heresearchonARM9embeddedmicroprocessorS3C2440.Moredemandand functioncanextendandcometrueonthemotherboard.Firstly,introd uceARM9embeddedmicroprocessorS3C2440.ThenintroducethedesignfortheembeddedsystemexploitationmotherboardbasedonS3C2410co reboardandthefunctionextend,includingexploitationmotherboar ds’collectivitydesign,powers upplydesign,allkindsofcommunic ationmoduledesign,suchasserialinterface,JTAGinterface,netwo rkinterface,CANbuscommunicationinterfaceandsoon.Themotherbo ard’sdesignhasrealizedtheembeddedsystemapplication’sflexi bility.Keywords ARM9 S3C2440 Embeddedmicroprocessor Embeddedsystem 二、ARM简介如果说，“嵌入式”是2008年电子工程师谈论得最多的词之一，2009年谈论得最多的一个词就是“ARM”。
嵌入式计算机技术论文
嵌入式计算机技术论文嵌入式计算机技术一直被视为计算机科学领域中最重要的领域之一。
随着计算机技术的不断发展，从单一应用到多领域的应用，嵌入式技术受到越来越多的关注。
本文将着重论述嵌入式计算机技术的定义、应用、发展历程和技术优势。
一、嵌入式计算机技术的定义嵌入式计算机，简称为嵌入式系统，通常是由控制器、处理器、存储器、通信设备和操作系统等所组成的一种基于计算机硬件技术和软件技术的系统。
它通常是为了特定应用而设计，根据应用的不同会有不同的外壳和规格。
二、嵌入式计算机技术的应用嵌入式计算机技术广泛应用于各个领域，如电子、通信、汽车、家电、医疗、军事等领域。
例如，智能手机中的处理器和操作系统就是嵌入式计算机技术的应用之一；智能家电中的智能控制器和智能显示器也是嵌入式计算机技术的应用之一；车载电子系统中的电子控制单元就是嵌入式计算机技术的应用之一。
三、嵌入式计算机技术的发展历程嵌入式计算机技术从20世纪70年代开始发展，并在90年代初进入了快速发展的阶段。
在过去的几十年中，嵌入式计算机技术已经发展到了一个非常成熟的阶段。
在硬件方面，嵌入式处理器已经很小巧，并且功耗也非常低；在软件方面，嵌入式操作系统也已经非常小巧、高效，并且有着非常好的实时性能和可靠性。
四、嵌入式计算机技术的技术优势嵌入式计算机技术具有以下技术优势：1、实时性能好嵌入式计算机系统通常需要处理实时数据或实时控制。
因此，它们需要有非常好的实时性能。
与计算机不同，嵌入式计算机通常采用即时嵌入式操作系统，并且硬件和软件都经过了高度优化，因此嵌入式计算机的实时性能是非常好的。
2、可靠性高嵌入式计算机系统通常是在工业生产中使用，所以它们需要具有非常高的可靠性。
嵌入式计算机通常采用固态存储器和工业级的元器件和材料，这些都能够保证系统的高可靠性。
3、功耗低嵌入式计算机通常需要在一些资源有限的场合下使用，如便携设备、汽车等。
因此，它们需要具有非常低的功耗。
嵌入式处理器通常采用低功耗设计，并且还可以采用一些省电技术，如睡眠模式和场景感知技术等。

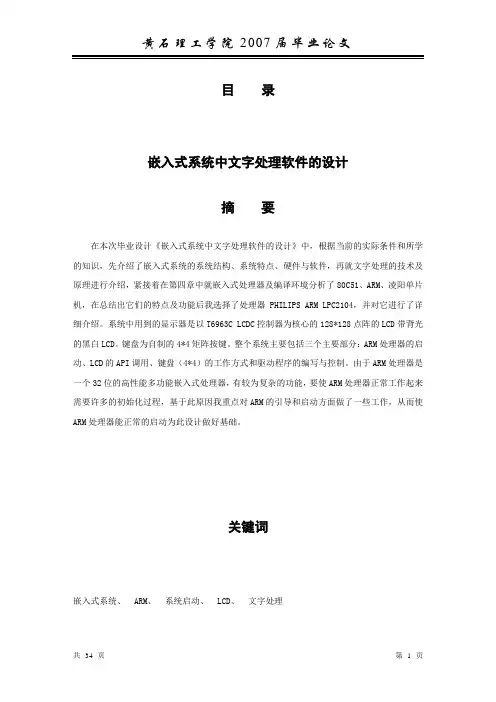

毕业设计208嵌入式系统中文字处理软件的设计论文
目录嵌入式系统中文字处理软件的设计摘要在本次毕业设计《嵌入式系统中文字处理软件的设计》中，根据当前的实际条件和所学的知识，先介绍了嵌入式系统的系统结构、系统特点、硬件与软件，再就文字处理的技术及原理进行介绍，紧接着在第四章中就嵌入式处理器及编译环境分析了80C51、ARM、凌阳单片机，在总结出它们的特点及功能后我选择了处理器PHILIPS ARM LPC2104，并对它进行了详细介绍。
系统中用到的显示器是以T6963C LCDC控制器为核心的128*128点阵的LCD带背光的黑白LCD。
键盘为自制的4*4矩阵按键。
整个系统主要包括三个主要部分：ARM处理器的启动、LCD的API调用、键盘（4*4）的工作方式和驱动程序的编写与控制。
由于ARM处理器是一个32位的高性能多功能嵌入式处理器，有较为复杂的功能，要使ARM处理器正常工作起来需要许多的初始化过程，基于此原因我重点对ARM的引导和启动方面做了一些工作，从而使ARM处理器能正常的启动为此设计做好基础。
关键词嵌入式系统、 ARM、系统启动、 LCD、文字处理AbstractIn this graduation project " design of embedded systematic word processor ", according to the present actual condition and knowledge studied , have introduced systematic structure , system characteristic , hardware and software of the embedded system first , make an introduction on technology and principle of word processing and then, compile environmental analysis 80C51 , ARM , insult positive one-chip computer on embedded processor among chapter four and then, I have chosen the processor PHILIPS ARM LPC2104 after summarizing their characteristic and function, and has made a detailed instruction to it. The display used in the system is that LCD of 128*128 lattice taking T6963C LCDC controller as the core takes black-and-white LCD in a poor light. The keyboard is 4*4 matrix buttons made by oneself. The whole system mainly includes three main parts: API of start , LCD of ARM processor transfers, the working way and driver of the keyboard (4*4 ) one is written and controlled. Because ARM processor is a multi-functional embedded processor of high performance of 32 for one, there are comparatively complicated functions, it takes a lot of course of initializing to make ARM processor work normally, I have made some work to the guide of ARM and respect of starting especially on the basis of this reason, thus enable ARM processor to design foundation of doing well for this in normal start .Keyword: Embedded system, ARM, Boot Loader, LCD, Word Process一引言1.嵌入式系统简介随着微处理器技术的发展,嵌入式系统已成为计算机领域的一个重要组成部分．嵌入式系统被定义为：以应用为中心，以计算机技术为基础，软件硬件可裁剪，适应应用系统对功能，可靠性，成本，体积，功耗严格要求的专用计算机系统．简言之，一个嵌入式系统就是一个计算机硬件和软件的集合体，有时还包括其他一些机械部分，它是为完成某种特定的功能而设计的．有时我们也称其为嵌入式设备，他是指具有计算机功能，但又不称为计算机的设备或器材．即使是一台通用的计算机，它的外部设备也都包含了嵌入式微处理器的成分，硬盘，软区，显示器，键盘，鼠标，声卡，网卡及打印机等都是由嵌入式处理器控制的．还有一种定义方法，在各定义中嵌入式系统一般指非PC系统，它包括硬件和软件两部分。

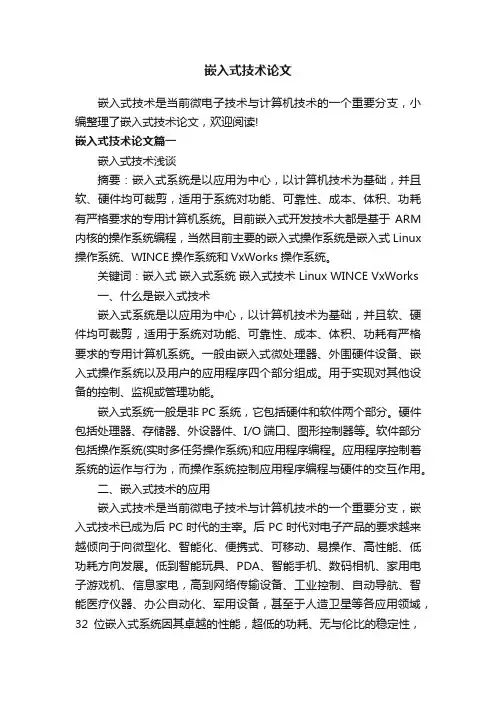

嵌入式技术论文
嵌入式技术论文嵌入式技术是当前微电子技术与计算机技术的一个重要分支，小编整理了嵌入式技术论文，欢迎阅读!嵌入式技术论文篇一嵌入式技术浅谈摘要：嵌入式系统是以应用为中心，以计算机技术为基础，并且软、硬件均可裁剪，适用于系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。
目前嵌入式开发技术大都是基于ARM 内核的操作系统编程，当然目前主要的嵌入式操作系统是嵌入式Linux 操作系统、WINCE操作系统和VxWorks操作系统。
关键词：嵌入式嵌入式系统嵌入式技术 Linux WINCE VxWorks一、什么是嵌入式技术嵌入式系统是以应用为中心，以计算机技术为基础，并且软、硬件均可裁剪，适用于系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。
一般由嵌入式微处理器、外围硬件设备、嵌入式操作系统以及用户的应用程序四个部分组成。
用于实现对其他设备的控制、监视或管理功能。
嵌入式系统一般是非PC系统，它包括硬件和软件两个部分。
硬件包括处理器、存储器、外设器件、I/O端口、图形控制器等。
软件部分包括操作系统(实时多任务操作系统)和应用程序编程。
应用程序控制着系统的运作与行为，而操作系统控制应用程序编程与硬件的交互作用。
二、嵌入式技术的应用嵌入式技术是当前微电子技术与计算机技术的一个重要分支，嵌入式技术已成为后PC时代的主宰。
后PC时代对电子产品的要求越来越倾向于向微型化、智能化、便携式、可移动、易操作、高性能、低功耗方向发展。
低到智能玩具、PDA、智能手机、数码相机、家用电子游戏机、信息家电，高到网络传输设备、工业控制、自动导航、智能医疗仪器、办公自动化、军用设备，甚至于人造卫星等各应用领域，32位嵌入式系统因其卓越的性能，超低的功耗、无与伦比的稳定性，可以说无处不在。
三、嵌入式技术的市场需求1.嵌入式系统市场具有广阔天地。
嵌入式系统主要用于各种信号处理与控制，目前已在国防、国民经济及社会生活各领域普及应用，用于企业、军队、办公室、实验室以及个人家庭等各种场所。
嵌入式系统论文
嵌入式系统论文本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March广州大学嵌入式系统论文专业班级：学生姓名：学号：指导教师：嵌入式系统发展历史目前，在嵌入式系统应用领域中，但是这个概念并非新近才出现。
从２０世纪七十年代单片机的出现到今天各式各样的嵌入式微处理器，微控制器的大规模应用，嵌入式系统已经有了近３０年的发展历史。
嵌入式系统诞生于微型机时代，嵌入式系统的嵌入性本质是将一个计算机嵌入到一个对象体系中去，这些是理解嵌入式系统的基本出发点。
由于嵌入式计算机系统要嵌入到对象体系中，实现的是对象的智能化控制，因此，它有着与通用计算机系统完全不同的技术要求与技术发展方向。
通用计算机系统的技术要求是高速、海量的数值计算；技术发展方向是总线速度的无限提升，存储容量的无限扩大。
而嵌入式计算机系统的技术要求则是对象的智能化控制能力；技术发展方向是与对象系统密切相关的嵌入性能、控制能力与控制的可靠性。
嵌入式计算机系统则走上了一条完全不同的道路，这条独立发展的道路就是单芯片化道路。
它动员了原有的传统电子系统领域的厂家与专业人士，接过起源于计算机领域的嵌入式系统，承担起发展与普及嵌入式系统的历史任务，迅速地将传统的电子系统发展到智能化的现代电子系统时代。
在中国嵌入式系统领域，比较认同的嵌入式系统概念是：嵌入式系统是以应用为中心，以计算机技术为基础，并且软硬件可裁剪，适用于应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。
它一般由嵌入式微处器、处围硬件设备、嵌入式操作系统以及用户的应用程序等四个部分组成，用于实现对其他设备的控制、监视或管理等功能。
嵌入式系统的组成一个嵌入式系统装置一般都由嵌入式计算机系统和执行装置组成嵌入式计算机系统是整个嵌入式系统的核心，由硬件层、中间层、系统软件层和应用软件层组成。
执行装置也称为被控对象，它可以接受嵌入式计算机系统发出的控制命令，执行所规定的操作或任务。
基于ARM的嵌入式系统设计硕士学位论文
硕士学位论文基于ARM的嵌入式系统设计第一章摘要嵌入式系统以其小型、专用、易携带、可靠性高的特点，已经在各个领域得到了广泛的应用，如军事国防、消费电子、通信设备、工业控制等。
嵌入式处理器内嵌实时操作系统(RTOS)，具有实时性、低成本、小型化、专用化和高可靠性，克服了传统的基于单片机控制系统功能不足和基于PC的系统非实时性的缺点。
随着嵌入式系统软硬件技术的飞速发展，其应用领域必将更为广阔，嵌入式系统的研究将会有非常广泛的前景。
本课题的目的就是研究适用于学校教学的嵌入式系统平台，这对于提高对嵌入式系统的理解具有重要意义。
本课题以嵌入式系统设计原理和实际应用为核心，从理论上和技术方法上开展了一系列研究。
主要工作有: 1、全面系统地概述了嵌入式系统的发展过程和分类，及其在各个领域内的应用，以及嵌入式系统的发展方向;2、基于嵌入式系统设计原理的嵌入式开发平台的设计的总体方案，从硬件和软件两个方面讲述了嵌入式系统的设计思想和方法，及其可行性的论证;3、嵌入式系统硬件平台的设计与调试，着重叙述了硬件平台的整体设计方案，包括各个设计模块的选型与接口电路的设计;4、嵌入式系统所采用的操作系统的移植与调试，详细讲叙了µC/OS-II实时操作系统在基于LPC2136的嵌入式控制器硬件平台上的移植过程及注意事项;5、对µC/OS-II内核实时性能进行了深入的分析，通过实际测试得出了在特定条件下µC/OS-II的实时响应参数。
6、在后继的工作中，我们还要在实时嵌入式操作系统的基础上完成对操作系统的扩展以及对各个模块的驱动。
总之，本文完成了嵌入式系统的硬件平台构架、实时嵌入式操作系统的移植，为今后嵌入式系统的后继开发提供了一个嵌入式平台。
关键词:嵌入式系统ARM RTOS µC/OS-II第二章AbstractWith the development of IT network technology, embedded system shows a new direction of technology development. Embedded system has been applied in military, electronics, communication, industrial control and so on, with respect to its small size, high performance, low cost, high reliability and oriented object program.Embedded controller with RTOS gets over the traditional microcontroller and the disadvantage of the un-real time specialty base on pc, instead it is real-time, low cost ,miniaturized ,customized ,and high dependability. It also has a broad foreground , along with the fast development of hardware of embedded system .This intention of this topic is designing the embedded system, which is important for enhancing the understanding of embedded system. The research is highlighted in both design theory and applications of embedded system, which extended its developments. This paper is organized into six parts:1. This article essentially introduced the development of embedded system, its classification, applications in numerous areas, and its development orientation.2. The second chapter covers the general design of the embedded system, based on the elements of embedded system design. then it shows the devise ideology and methods in either hardware or software, and the demonstration of its accessibility.3. The third chapter gives out the hardware of the embedded system, including design, test and implementation of each module, as well as their interface circuitry.4. The forth chapter introduces the process and attentions of RTOS µC/OS-II, when explanted to the LPC2136 embedded controller hardware platform.5. It covers a in-dept analyzing in the real-time performance in μC/OS-II core, as well as the real time respond parameter in the very condition.6. In the future, we will expand the operation system based on RTOS, and derivations of each module.In a word, the article provides keen insight into the platform architecture of hardware and explants of the RTOS, in addition to affording an embedded platform for the subsequence developments.Key word: embedded system ARM RTOS µC/OS-II目录第一章绪论......................................................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华东理工大学2005—2006学年第1学期《嵌入式系统及实验》课程读书报告 2005.10 班级：学号：姓名：开课学院：任课教师：成绩：一．嵌入式系统的定义根据IEEE(国际电气和电子工程师协会)的定义，嵌入式系统是控制、监视、或者辅助设备机器和车间运行的装置(原文为devices used to control，monitor，or assist the operation of equipment machinery or plants)，这主要是从应用上加以定义的，从中可以看出嵌入式系统是软件和硬件的综合体，还可以涵盖机械等附属装置。
不过，上述定义并不能充分体现出嵌入式系统的精髓。
目前国内一个普遍被认同的定义是:以应用为中心，以计算机技术为基础，软件硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
同时还应该看到，嵌入式系统本身还是一个外延极广的名词。
凡是与产品结合在一起的具有嵌入式特点的控制系统都可以叫嵌入式系统，而且有时很难给它下一个准确的定义。
现在人们讲嵌入式系统时，某种程度上是指近些年来比较热的具有操作系统的嵌入式系统.嵌入式系统已经深入到我们生活的每一个角落，应该肯定地讲我们每一位在现代生活中无时无刻不在使用着嵌入式系统有关的产品，它所涉及的领域广泛到我们的想象力能及的任何地方，如下图所示，嵌入式系统的产品部分分布图。
ARM ( AdvancedRISCMachines)公司是全球领先的16/32位嵌入式系统微处理器知识产权设计供应商，它通过转让高性能、低成本、低功耗的RISC微处理器、外围和系统芯片设计技术给合作伙伴，使他们能用这些技术来生产各具特色的芯片，目前，我国也有几家科研单位和企业开始购买ARM的知识产权来生产ARM芯片，通过这种途径，使我国迅速掌握IC 核心技术，加快我国IC技术的发展。
ARM已成为移动通信、手持设备、多媒体数字消费嵌入式解决方案的RISC标准，据统计，在移动通信中，80%的微处理器是ARM. ARM处理器有三大特点:小体积、低功耗、低成本而高性能;16/32位双指令集;全球众多的合作伙伴。
ARM所有这些优点使ARM的应用越来越普及。
继 PC 产业之后，嵌入式系统领域显然已经成为了另一种科学，也由于网络与通讯的高速发展，带动了信息家电，信息工业的潮流，嵌入式系统己经成为不可或缺的产品，而且，它的发展方向是功能越来越强大，综合数字处理能力、管理能力、控制能力、通讯能力为一体的系统。
因此，基于ARM 的嵌入式系统的研究具有重要的目的和意义.二．嵌入式系统开发流程框图三．实验报告所有实验的实验设备及工具统一为硬件：ARM 嵌入式开发板、ARM7TDMI 的JTAG 仿真器、PC 机Pentium100 以上。
软件：ARM SDT 2.51 集成开发环境、仿真器驱动程序。
ARM SDT 2.5 开发环境一、实验目的熟悉ARM SDT 2.5 开发环境，学会ARM 并行口仿真器的使用。
使用SDT 编译、下载、调试并跟踪一段已有的程序，了解嵌入式开发的基本思想和过程。
二、实验内容本次实验使用ARM SDT 2.5 集成开发环境。
新建一个简单的工程文件，并编译这个工程文件。
学习ARM 并行口仿真器的使用和开发环境的设置。
下载已经编译好的文件到嵌入式控制器中运行。
学会在程序中设置断点，观察系统内存和变量，为调试应用程序打下基础。
三、预备知识C 语言的基础知识、程序调试的基础知识和方法。
四、实验结果在触摸屏上显示出“hello world”ARM的串行口实验一、实验目的１．掌握ARM 的串行口工作原理。
２．学习编程实现ARM 的UART 通讯。
３．掌握CPU 利用串口通讯的方法。
二、实验内容学习串行通讯原理，了解串行通讯控制器，阅读ARM 芯片文档，掌握ARM 的UART相关寄存器的功能，熟悉ARM 系统硬件的UART 相关接口。
编程实现ARM 和计算机实现串行通讯：ARM 监视串行口，将接收到的字符再发送给串口（计算机与开发板是通过超级终端通讯的），即按PC 键盘通过超级终端发送数据，开发板将接收到的数据再返送给PC，在超级终端上显示。
三、实验步骤1．新建工程，将光盘中Exp\res\startup 中的文件添加到工程中，这些是启动时所需要的文件。
2．定义与UART 有关的各个寄存器地址和一些特殊的位命令。
3．编写串口驱动函数（MyUart.c）4．在主函数中实现将从串口0 接收到的数据发送到串口0（Main.c）：键盘及LED驱动实验一、实验目的1．学习键盘及LED 驱动原理。
2．掌握zlg7289 芯片的使用方法。
二、实验内容通过zlg7289 芯片驱动17 键的键盘和8 个共阴极LED，将按键值在LED 上显示出来。
三、实验步骤1．新建工程，将Exp3 中的文件添加到工程。
2．定义zlg7289 寄存器（zlg7289.h）3．编写zlg7289 驱动函数（zlg7289.c）4．定义键盘映射表：（Keyboard16.c）5．定义键值读取函数。
（Keyboard16.c）6．编写主函数，将按键值在数码管上显示。
D/A 接口试验一、实验目的1．学习D/A 转换原理2．掌握MAX504D/A 转换芯片的使用方法3．掌握不带有D/A/的CPU 扩展D/A 功能的主要方法。
二、实验内容学习D/A 接口原理，了解实现D/A 系统对于系统的软件和硬件要求。
阅MAX504 芯片文档，掌握其使用方法，利用示波器，编程实现正弦波信号的输出。
三、实验步骤1．新建工程，将Exp3 中的文件添加到工程。
2．定义宏（Max504.c）3．编写D/A 输出函数（Max504.c）4．编写主函数(main.c)，输出方波信号绘图的API 函数一、实验目的学习使用嵌入式系统绘图的API 函数。
理解绘图设备上下文（DC）在多任务操作系统中的作用。
会使用绘图设备上下文（DC）在屏幕上绘制一个圆角矩形和一个圆。
了解绘制动画防止闪烁的基本原理，可以实现无闪烁的动画。
二、实验内容本次实验通过使用嵌入式系统的绘图API 函数。
首先，在屏幕上绘制一个圆角矩形和一个整圆。
然后，再在屏幕上无闪烁的绘制一个移动的正弦波。
三、实验步骤1、新建工程，将Exp1 中的文件加入工程。
2、编辑Main.c 文件，在Main_Task 任务中加入代码。
使用操作系统的绘图API 函数，绘制出如图所示的图形。
3、用ARM SDT 2.5 或ADS1.2 编译、下载并调试上述程序，检查运行结果。
4、在屏幕上无闪烁的绘制一个移动的正弦波。
5、用ARM SDT 2.5 或ADS1.2 编译、下载并调试上述程序，检查运行结果。
6、生成发行版本的.bin 文件，通过USB 下载到嵌入式开发板中，运行并检查输出结果。
系统的消息循环一、实验目的学习使用系统的消息循环。
掌握如何通过系统的消息循环来响应键盘的消息，同时学会使用图形模式下的液晶屏文字显示函数。
最终实现按不同的键，在屏幕上显示不同的文字；同时，把键盘的按键号码输出到PC 机的终端显示。
二、实验内容通常在多任务操作系统中，任务之间的通讯是通过任务之间发送消息来实现的。
在本操作系统的Main_Task 任务中，定义了一个消息队列。
本次实验将通过使用这个消息队列接收键盘的按键消息，并把键盘的按键显示在液晶屏和PC 机的终端上。
三、实验步骤1、新建工程，将Exp1 中的文件加入工程。
2、打开Main.c 文件，仔细阅读Key_Scan_Task 函数——系统的键盘扫描函数。
理解系统中Main_Task 任务消息队列的创建和发送的过程。
3、在Main_Task 任务中加入代码，实现消息循环。
即：等待消息、处理（响应）消息、删除消息。
具体的流程图如图所示。
4、编写键盘消息响应函数，处理键盘的消息。
当有键盘消息收到的时候，把按键号码显示在液晶屏上，同时，发送给PC 机的终端。
5、用ARMSDT 2.5 或ADS1.2 编译、下载并调试上述程序，检查运行结果。
6、生成发行版本的.bin 文件，通过USB下载到嵌入式开发板中，运行并检查输出结果。
模拟电子画板实验－－触摸屏应用一、实验目的1．了解触摸屏基本概念与原理。
2．理解触摸屏与LCD 的密切配合。
3．编程实现对触摸屏的控制。
二、实验内容在触摸屏上设置三个按钮，表示三种画板功能：直线、圆和任意手绘线，选择一种功能后，即可以以这种功能开始用手指在触摸屏上画图。
三、实验步骤1、新建工程，将Exp1 中的文件加入工程。
2、编写主任务3、用ARM SDT 2.5 或ADS1.2 编译、下载并调试上述程序，检查运行结果。
4、生成发行版本的.bin 文件，通过USB 下载到嵌入式开发板中，运行并检查输出结果。
参考文献基于ARM的嵌入式系统的研究与应用北京交通大学硕士论文ARM3000实验指导书。
