锤击钢筋混凝土预制桩施工记录
锤击管桩工程施工记录表
锤击管桩工程施工记录表日期：___________项目名称：___________施工单位：___________监理单位：___________监理工程师：___________工程地点：___________施工人员：1. ___________2. ___________3. ___________4. ___________5. ___________6. ___________工作内容：1. 管桩基础的布料和标高设置2. 锤击管桩的安装3. 管桩的锤击4. 管桩的定位和固定5. 管桩的验收6. 清理施工现场施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：管桩基础的布料和标高设置具体工作流程及结果：1. 按照设计要求，布置好管桩基础的位置和标高线。
2. 检查基础布料的平整度和坚固度，确保管桩的安装质量。
3. 根据标高设置好管桩的位置，保证管桩的垂直度和水平度。
4. 通过测量和检查，确认管桩基础的布料和标高设置符合要求。
施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：锤击管桩的安装具体工作流程及结果：1. 确保管桩的安装位置和角度符合设计要求。
2. 对管桩进行逐根清理，确保管桩的表面干净，便于后续的锤击安装。
3. 对管桩进行逐根的查验，防止管桩在安装过程中出现缺陷。
4. 将管桩的末端与其他管桩相连接，确保整体的稳定和密封性。
施工记录：日期：___________天气：___________施工人员出勤情况：___________工作内容：管桩的锤击具体工作流程及结果：1. 利用专业的锤击设备，对管桩进行逐根的锤击安装。
2. 控制锤击的力度和频率，确保管桩的沉入土壤的深浅和稳定性。
3. 锤击过程中，及时对管桩进行调整和修正，保证安装的准确性。
4. 确保管桩的锤击过程符合设计要求和相关规范。

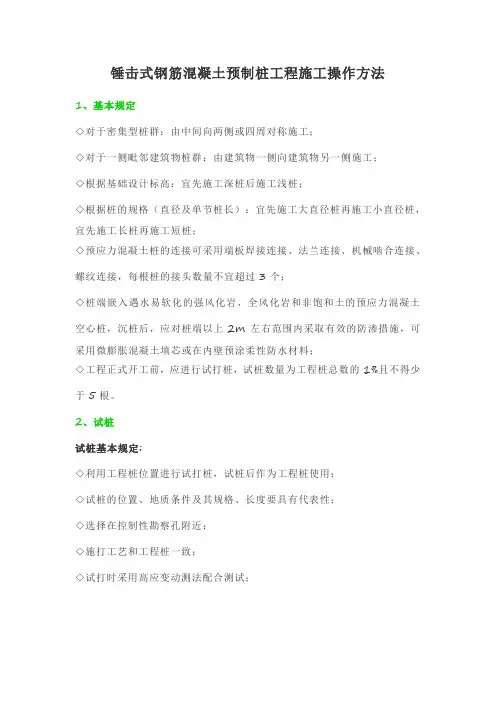

锤击式钢筋混凝土预制桩工程施工操作方法
锤击式钢筋混凝土预制桩工程施工操作方法1、基本规定◇对于密集型桩群：由中间向两侧或四周对称施工；◇对于一侧毗邻建筑物桩群：由建筑物一侧向建筑物另一侧施工；◇根据基础设计标高：宜先施工深桩后施工浅桩；◇根据桩的规格（直径及单节桩长）：宜先施工大直径桩再施工小直径桩，宜先施工长桩再施工短桩；◇预应力混凝土桩的连接可采用端板焊接连接、法兰连接、机械啮合连接、螺纹连接，每根桩的接头数量不宜超过3个；◇桩端嵌入遇水易软化的强风化岩、全风化岩和非饱和土的预应力混凝土空心桩，沉桩后，应对桩端以上2m左右范围内采取有效的防渗措施，可采用微膨胀混凝土填芯或在内壁预涂柔性防水材料；◇工程正式开工前，应进行试打桩，试桩数量为工程桩总数的1%且不得少于5根。
2、试桩试桩基本规定:◇利用工程桩位置进行试打桩，试桩后作为工程桩使用；◇试桩的位置、地质条件及其规格、长度要具有代表性；◇选择在控制性勘察孔附近；◇施打工艺和工程桩一致；◇试打时采用高应变动测法配合测试；高应变配合测试操作规程:◇按地质勘察资料预估桩长再加3~4m作为配桩长度，用正式打桩施工用的桩锤按常规方法进行施打，并做好详细施工记录；◇当桩尖接近设计持力层时暂停锤击，在桩头处安装传感器，然后启动打桩分析仪并继续锤击；◇当打桩分析仪显示试打桩的瞬时阻力为2Ra/a时停止锤击，测出桩的入土深度，量出最后贯入度和计出最后1m锤击数等（Ra为单桩竖向抗压承载力特征值；a为土的恢复系数，黏性土取1.2~1.4,砂性土取0.9~1.1）；◇停歇24h后进行复打，若打桩分析仪显示复打桩瞬时阻力达到或超过2Ra时，可按上述得到的收锤标准作为正式打桩施工时的收锤标准参考值，若小于2Ra时，应调低a估算值，并重复试打直至满足为止。
应提供资料:◇单桩竖向抗压极限承载力；◇桩侧摩阻力和桩端阻力；◇打桩的最大锤击能量和桩身的最大压应力；◇桩身的最大拉应力；◇桩身完整性；◇桩的入土深度、每米锤击数、最后1m锤击数和最后贯入度。
锤击数记录表(甬统)原
甬统表C02-41
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：01
本表由施工单位填写并保存。
甬统表C02-41
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：02
本表由施工单位填写并保存。
甬统表C02-41
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：03
本表由施工单位填写并保存。
甬统表C02-41
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：04
本表由施工单位填写并保存。
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：05
本表由施工单位填写并保存。
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：06
本表由施工单位填写并保存。
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：07
本表由施工单位填写并保存。
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：08
本表由施工单位填写并保存。
锤击钢筋混凝土预制桩施工记录
工程名称：国家电力宁波穿山风电场生产综合楼编号：09
本表由施工单位填写并保存。
锤击预应力混凝土管桩施工方案
锤击预应力混凝土管桩施工方案一、本文概述本文旨在介绍锤击预应力混凝土管桩施工方案的相关知识和技术，为工程建设提供有效的参考。
二、背景预应力混凝土管桩是一种广泛应用于土木工程领域的桩基形式，具有较高的承载力和耐久性。
锤击法是预制桩的一种常用沉桩方法，具有施工效率高、成本低等优点。
三、方案目的本施工方案旨在明确锤击预应力混凝土管桩的施工流程、技术要求和质量监控措施，确保施工质量和安全。
四、方案流程1、施工准备：包括场地平整、设备调试、材料采购等。
在开始锤击预应力混凝土管桩施工之前，需要进行充分的施工准备。
首先，需要对施工场地进行平整，清除场地内的障碍物和杂物，确保施工设备能够顺利进场并布置到位。
还需要对施工设备进行调试和维护，确保设备能够正常运行，避免在施工过程中出现设备故障。
此外，材料采购也是施工准备的重要组成部分。
需要提前采购所需的预应力混凝土管桩、钢筋、混凝土等材料，并确保这些材料的质量符合相关的标准和规范。
同时，还需要对材料的储存和运输进行合理的安排，确保材料在使用前能够保持完好。
在施工准备阶段，还需要进行技术交底和安全交底工作。
技术交底主要是向施工人员介绍施工方案、技术要求和操作流程等，确保施工人员能够了解并掌握相关的技术和技能。
安全交底则主要是向施工人员介绍施工安全注意事项和应急预案，确保施工过程中能够遵守安全规定，避免发生安全事故。
总之，在锤击预应力混凝土管桩施工之前，必须要进行充分的施工准备，包括场地平整、设备调试、材料采购等技术准备和安全准备等工作。
只有这样，才能够确保施工过程的顺利进行，并保证施工质量和安全。
2、桩位测量：精确测量桩位，确保桩基位置的准确性。
在锤击预应力混凝土管桩施工过程中，桩位测量的准确性对于确保桩基位置的准确性至关重要。
为此，我们采用以下测量方法和步骤：首先，根据工程设计图纸和现场实际情况，确定管桩的位置和角度。
为了确保测量精度，我们使用GPS定位系统进行初始定位，然后使用全站仪进行精细调整。

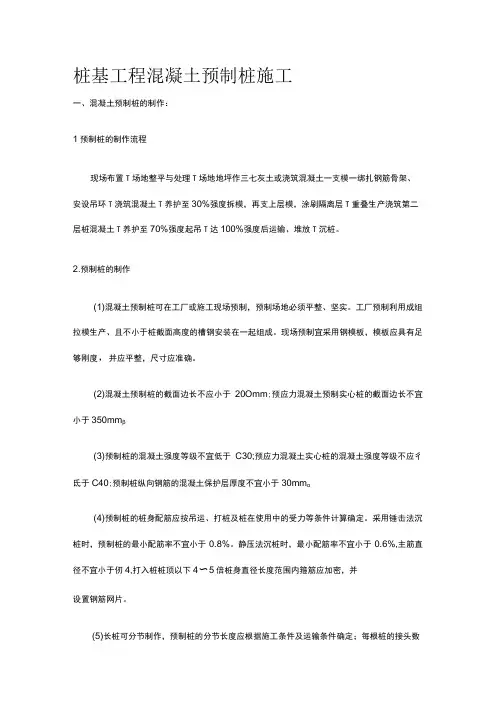

桩基工程 混凝土预制桩施工
桩基工程混凝土预制桩施工一、混凝土预制桩的制作：1预制桩的制作流程现场布置T场地整平与处理T场地地坪作三七灰土或浇筑混凝土一支模一绑扎钢筋骨架、安设吊环T浇筑混凝土T养护至30%强度拆模，再支上层模，涂刷隔离层T重叠生产浇筑第二层桩混凝土T养护至70%强度起吊T达100%强度后运输、堆放T沉桩。
2.预制桩的制作(1)混凝土预制桩可在工厂或施工现场预制，预制场地必须平整、坚实。
工厂预制利用成组拉模生产、且不小于桩截面高度的槽钢安装在一起组成。
现场预制宜采用钢模板，模板应具有足够刚度，并应平整，尺寸应准确。
(2)混凝土预制桩的截面边长不应小于20Omm;预应力混凝土预制实心桩的截面边长不宜小于350mmβ(3)预制桩的混凝土强度等级不宜低于C30;预应力混凝土实心桩的混凝土强度等级不应彳氐于C40;预制桩纵向钢筋的混凝土保护层厚度不宜小于30mm o(4)预制桩的桩身配筋应按吊运、打桩及桩在使用中的受力等条件计算确定。
采用锤击法沉桩时，预制桩的最小配筋率不宜小于0.8%。
静压法沉桩时，最小配筋率不宜小于0.6%,主筋直径不宜小于仞4,打入桩桩顶以下4〜5倍桩身直径长度范围内箍筋应加密，并设置钢筋网片。
(5)长桩可分节制作，预制桩的分节长度应根据施工条件及运输条件确定；每根桩的接头数量不宜超过3个。
(6)预制桩的桩尖可将主筋合拢焊在桩尖辅助钢筋上，对于持力层为密实砂和碎石类土时，宜在桩尖处包以钢桩桩靴，加强桩尖。
(7)钢筋骨架的主筋连接宜采用对焊和电弧焊，当钢筋直径不小于20mm时，宜采用机械接头连接。
主筋接头配置在同一截面内的数量，应符合下列规定：1)当采用对焊或电弧焊时,对于受拉钢筋，不得超过50%;2)相邻两根主筋接头截面的距离应大于35d(主筋直径)，并不应小于500mm;3)必须符合现行行业标准《钢筋焊接及验收规程》JGJ18和《钢筋机械连接通用技术规程》JGJ1o7的规定。
(8)预制桩钢筋骨架的允许偏差应符合表1的规定。

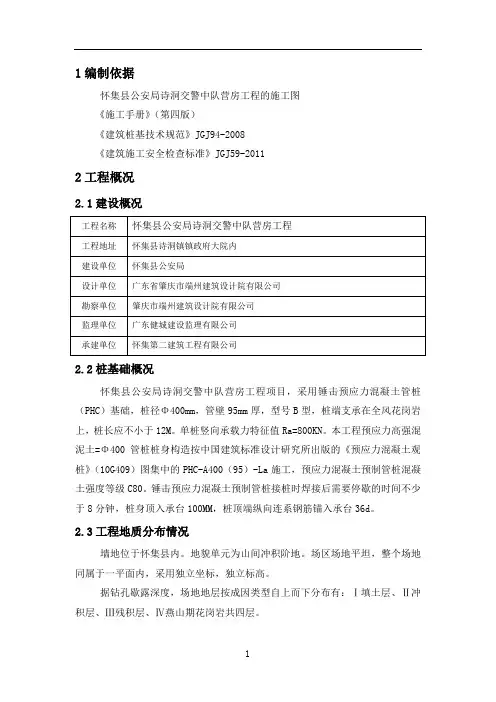

锤击桩施工方案
1编制依据怀集县公安局诗洞交警中队营房工程的施工图《施工手册》（第四版）《建筑桩基技术规范》JGJ94-2008《建筑施工安全检查标准》JGJ59-20112工程概况2.1建设概况2.2桩基础概况怀集县公安局诗洞交警中队营房工程项目，采用锤击预应力混凝土管桩（PHC）基础，桩径Φ400mm，管壁95mm厚，型号B型，桩端支承在全风花岗岩上，桩长应不小于12M。
单桩竖向承载力特征值Ra=800KN。
本工程预应力高强混泥土=Φ400管桩桩身构造按中国建筑标准设计研究所出版的《预应力混凝土观桩》（10G409）图集中的PHC-A400（95）-La施工，预应力混凝土预制管桩混凝土强度等级C80。
锤击预应力混凝土预制管桩接桩时焊接后需要停歇的时间不少于8分钟，桩身顶入承台100MM，桩顶端纵向连系钢筋锚入承台36d。
2.3工程地质分布情况墙地位于怀集县内。
地貌单元为山间冲积阶地。
场区场地平坦，整个场地同属于一平面内，采用独立坐标，独立标高。
据钻孔歇露深度，场地地层按成因类型自上而下分布有：Ⅰ填土层、Ⅱ冲积层、Ⅲ残积层、Ⅳ燕山期花岗岩共四层。
2.4场地稳定性及适宜性评价拟建场地，钻孔未发现有岩洞、土洞、活动性断裂、采空区及地面沉降等不良现象，因此拟建场地为稳定场地，适宜本工程建设。
3地下水分布特征及其腐蚀性能3.1气象怀集县辖区处低纬度北回归线之南，属南亚热带季风气候，大气环流随季节的变化而变化。
热量丰富、阳光充足、雨量充沛。
夏长冬短。
温度适中是高要气候的主要特点。
全市平均气温为22.1℃，冬不见冰雪，夏不见酷暑。
3.2地下水分布特征场地地下水类型主要为赋存于第四系土层中的孔隙水及基岩裂缝水。
第四系土层中孔隙潜水的补给源为大气降水及地表水的补给，补给形式为垂直渗入和径流的补给。
基岩裂缝水的补给源主要为第四系土层中孔隙水的垂直渗入、侧向补给及越流补给。
3.3本工程的重难点由于场地内素填土未完成自重固结过程，在欠固结过程中，地面会产生沉陷，故使底板产生裂缝及应考虑其可能产生震陷现象，设计时应采取合适措施。
锤击桩技术交底
4） 防止桩身倾斜超过规范规定的控制要点：打桩机导杆弯曲应纠正；打桩场地应整平夯压密实；插桩应吊线锤检查，桩帽、桩身和桩尖必须在一条垂线上方可施打；桩身弯曲度应不大于1%，过大的不宜使用；开始沉桩应临时固定牢固并轻锤慢击；施打时应使桩锤、桩帽、桩身在同一直线上，防止受力偏心；桩垫、锤垫应找平，桩帽与桩周围的间隙应为2～3mm；其他控制同桩顶偏位的控制。
三、施工工艺
1工艺流程
测量放线定桩位→桩机就位→底桩就位、对中和调直→锤击沉桩→接桩→再锤击沉桩→再接桩→打至持力层→收锤
2施工要点
（一）管桩施工顺序，应根据桩的密集程度与周围建（构）筑物的关系合理确定。一般当桩较密集且距周围建（构）筑物较远，施工场地较开阔时，宜从中间向四周对称施打；若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端对称施打；若桩较密集且一侧靠近建（构）筑物时，宜从毗邻建筑物一侧开始向另一方向施打。若建（构）筑物外围设有支护桩，宜先打设工程桩，再打设外围支护桩。根据入土深度，宜先打设深桩，后打设浅桩；根据管桩规格，宜先大后小，先长后短；根据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。
7）施工过程中应检查桩的贯入度情况、桩顶完整状况、电焊接桩质量、桩体垂直度、电焊后的停歇时间。重要工程应对电焊接头做10%的焊缝探伤检查。
锤击桩技术交底
中国建筑项目管理表格技术交底记录表格编号CSCEC-PM-0803工程名称阿贝尔化学（江苏）有限公司50万吨/年苯乙烯项目第 1 页共 6 页施工单位中建安装工程有限公司阿贝尔化学项目分项工程名称交底日期交底内容一、材料要求预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。
二、主要机具一般应备有：柴油打桩机、电焊机、桩帽、索具、钢丝绳、水准仪、经纬仪、全站仪、钢垫板或槽钢，以及钢尺等。
三、作业条件（1）桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。
桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。
（2）处理完高空和地下的障碍物。
如影响邻近建筑物或构筑物的使用和安全时，应会同有关单位采取有效措施，予以处理。
（3）场地应辗压平整，排水畅通。
保证桩机的移动和稳定垂直。
（4）根据轴线放出桩位线；用木橛或钢筋头钉好桩位，并用白灰做上标志，便于施打。
（5）打试验桩。
施工前必须打试验桩，其数量不少于2根。
确定贯入度并校验打桩设备，施工工艺以及技术措施是否适宜。
（6）要选择和确定打桩机进出路线和打桩顺序制定施工方案，做好技术交底。
四、操作工艺工艺流程：就位桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机（1）就位桩机。
打桩机就位时，应对准桩位，保证垂直、稳定，确保在施工中不发生倾斜、移动。
签字栏交底人审核人施工技术交底记录（ZJAZ-QGB002-XM0802）中国建筑项目管理表格技术交底记录表格编号CSCEC-PM-0803工程名称阿贝尔化学（江苏）有限公司50万吨/年苯乙烯项目第 2 页共 6 页施工单位中建安装工程有限公司阿贝尔化学项目分项工程名称交底日期（2）起吊预制桩。
先拴好吊桩用的钢丝绳和索具，然后应用索具捆绑住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩。
使桩尖垂直对桩位中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。
钢筋混凝土预制桩基础施工锤击沉桩法
▪桩架支持桩身和桩锤，保证锤击过程中的稳定性并保证桩锤按照要求
方向冲击的设备。
▪动力装置主要根据所选桩锤确定。
预制桩基础
施工工艺及质量控制
▪3、吊桩 ▪按照确定打桩顺序移动桩架至桩位处。 ▪先栓好吊桩的钢丝绳和锁具，然后应用锁具捆住桩上端吊环附近处一
般不宜超过30cm,再启动机器起吊预制桩，使桩尖对准桩位中心，缓缓 放下插入土中，位置要准确，再在桩顶扣好桩帽，即可出去锁具。
预制桩基础
施工工艺及质量控制
▪6、停锤 ▪停锤标准（沈桩的质量控制） ▪（1）摩擦桩位于一般土层时，一般控制桩端设计标高为主，贯入度
可做参考。（2）端承桩的入土深度以最后贯入度控制为主，桩端标高 做参考。（3）当贯入度已达到，而桩顶标高没有达到时，应继续锤击 三阵，按每阵10击的贯入度不大于设计规定的数量加以确定。
预制桩基础
－锤击沉桩法
预制桩基础
概述
桩基础是深基础应用最多的一种基 础形式，它由若干个沉入土中的桩 和连接桩顶的承台或承台梁组成。 桩的作用是将上部建筑物的荷载高地基土 的承载能力和密实度。
施工准备
预制桩基础
概述
▪ 桩按施工方法分为预制桩和灌注桩
▪质量控制标准：在打桩施工区域附近设置水准点，不少于2个，轴线
控制桩应设置在距最外桩5－10m处，以控制桩基轴线和标高。测量好 的桩位用钢钎打孔深度不大于200mm，用白灰灌入孔内，并在其上插入 钢筋棍。桩位放样允许偏差：群桩20mm，单桩10mm。
预制桩基础
施工工艺及质量控制
▪2、桩机就位 ▪根据图纸与现场要求（试桩）租赁打桩机械(桩锤、桩架、动力装置) ▪桩锤选择主要根据现场情况以及极具设备条件确定，锤重按照做功和
锤击预制方桩施工验收规范
锤击预制方桩施工验收规范篇一:锤击预制方桩施工技术锤击预制方桩施工技术张浩摘要:筏板基础发生偏浮，或由于地基的大幅度沉降不均匀筏板发生断裂导致建筑物损坏坍塌。
为防止上述情况发生，预先在筏板基础下打桩，来平衡筏板基础的偏浮和地基的大幅度不均匀沉降，混凝土预制方桩广泛应用于大面积筏板基础施工上。
本文以胜芳净水厂及配水管网工程清水池打桩为例，简要说明一下打桩施工技术几项要点和可能出现的紧急情况、原因分析及预防措施关键词:桩基;施工方法;原因分析;预防措施Abstract: the occurrence of partial floating raft foundation, or because of foundation greatly uneven subsidence caused damage to buildings raft fracture collapse. In order to prevent the occurrence of piling in advance, the raft foundation, uneven settlement to balance the raft foundation is floating and foundation greatly, precast1concrete square piles are widely used in the construction of large area of raft foundation. This paper takes Shengfang waterworks and water distribution pipe network project clean water tank pile as an example, a brief description of emergency, a pile construction technology key points and possible reason analysis and preventive measuresKeywords: pile foundation; construction method; reason analysis; preventive measures1、工程概况***市***净水厂清水池工程基础为长49.5米，宽41.5米，高450mm的筏板基础，其深度为4.8米。
