市政管网工程施工组织设计

本工程雨、污排水管道均采用钢筋混凝土管，跌水井采用砖砌及砼浇筑.1 工艺流程测量放线→开挖管沟→管道基础施工→安装管道→砌筑管井→分层填筑（回填）。

2开挖管沟管沟开挖采用机械施工，用小型挖掘机（当管沟较浅，开挖宽度较小时,可另选小型机械或人工）沿灰线进行开挖。

开挖过程中中应随时测定沟底标高，尽可能不超挖或少超挖。

当开挖深度较深时，应留足安全放坡。

若条件不允许，须设置挡土板或其它安全措施后方可进行下道工序。

管沟基本形成后，应会同业主、监理对沟底标高,承载力等进行检测，满足条件后，方可进行下道工序。

3管道基础施工管道基础为砼基础,管道基础施工前应再次核其沟底标高，当有超挖现象，超挖部分应先做砂砾垫层找平，再管道基础，管道基础的形式取决于管道的埋深.管道茂盛完成后应进行浇水养护。

4安装管道安装管道前先复核其坡度，无误后两端拦线进行安装，确保其顺直。

安装完成后进行抹带处理，抹带采用钢丝抹带,即在管道接口处设置钢丝网，再用高标号水泥砂浆（或细石砼）抹平压实,注意各抹带应宽窄一致，表面光滑。

抹带完成后应进行养护。

5 砌筑管井本工程管井采用砖及预制混凝土块砌筑，各管井的平面形式及断面尺寸大小根据其功能和所处位置，深度不一而有所不同,但其主要要求应相同，井盖顶标高应同路面或人行道路板面齐平。

井内爬梯及井盖等均采用成品。

6 分层填筑(回填）填方施工按“三阶段、四区段、八流程”方法施工。

三阶段：准备阶段、施工阶段、竣工阶段。

四区段:填土区、平整区、压实区、检测区.八流程：测量放样→基底处理→分层填筑→摊铺平整→碾压夯实→检验签证→路基整修→边坡夯拍。

每层的最大松铺厚度，土方不大于30cm，土石不大于40cm，填筑至路床顶面最后一层的最小压实厚度不小于8cm。

不同种类的土必须分层碾压,混层应少。

施工中应严格控制回填料的含水量。

压实采用小型振动压路机，碾压前,检查填土松铺厚度、平整度及含水量符合要求后方可进行碾压。

碾压时应遵循先轻后重、先稳后振、先低后高、先慢后快以及轮迹重叠等原则，至少碾压3遍直至达到设计规定的压实密度为准。

市政给水管道施工组织设计方案

市政给水管道施工组织设计方案一、项目概况本项目为市政给水管道施工工程，主要包括管道的布置、安装和调试等工作。

目标是实现给水系统的正常运行和安全稳定。

1.项目组织结构本项目设立项目管理组，由项目经理、技术负责人和工程安全负责人组成，负责对施工全过程进行管理和监督。

2.施工流程（1）前期准备工作：包括开展勘察设计、采购材料设备、招募施工人员等。

（2）现场准备工作：对施工现场进行布置，确保施工的顺利进行。

（3）管道安装工作：按照设计方案进行管道的敷设和连接。

（4）调试测试：完成管道安装后进行一系列的测试和调试，确保管道的正常运行。

（5）竣工验收：对施工工程进行综合验收，包括质量验收和安全验收。

（6）提交相关材料：提交工程竣工验收报告、图纸和相关技术资料。

3.施工工序及要求（1）勘察设计：对施工区域进行勘察，确定管道布置和施工方案，并编制相应的设计图纸。

（2）材料采购：根据设计方案和施工需要，采购优质的管材和配件，并对材料进行检验和验收。

（3）施工布置：根据设计方案，确保施工现场的平整和安全，设置临时设施，进行作业区的标识和划定。

（4）管道敷设：根据设计方案进行管道的敷设，注意保持管道的平直和坡度的准确控制。

（5）管道连接：按照设计方案完成管道的连接，确保连接点的牢固和密封。

（6）清洗和消毒：在管道安装完成后进行清洗和消毒处理，确保给水的卫生和安全。

（7）压力测试：对已安装好的管道进行压力测试，确保管道的质量和安全性。

（8）调试运行：在管道通过压力测试后，进行管道的调试和运行，包括供水和排水的测试和调整。

4.安全措施（1）设立安全管理岗位，负责施工现场的安全管理和监督。

（2）定期组织安全培训，提高施工人员的安全意识和操作技能。

（3）设置防护设施，包括警示标志和安全通道，确保施工现场的安全。

（4）检查和维护施工设备，确保设备的正常使用和安全运行。

（5）严格执行安全操作规程，禁止违章指挥和违规操作。

三、施工工期预计本项目总工期为60天，具体工期安排如下：（1）前期准备：10天（2）现场布置：5天（3）管道安装：30天（4）调试测试：10天（5）竣工验收：5天四、施工现场平面布置图见附件。

城市水务管网施工组织设计

城市水务管网施工组织设计一、背景城市水务管网的施工是确保城市供水和污水排放正常运行的重要环节。

为了提高施工效率和保证施工质量，需要制定详细的施工组织设计方案。

二、施工组织设计内容1. 施工过程安排：根据施工的各个环节，详细制定每个阶段的工作安排和时间节点，并制定合理的施工计划。

2. 施工队伍组织：确定施工队伍的组成和人员职责，确保施工人员能够熟悉并恰当执行各项任务。

3. 施工设备安排：根据施工需要，确定所需的施工设备种类和数量，并进行合理的安排和调度。

4. 施工材料储备：合理评估所需施工材料的数量，及时采购和储备，以保证施工过程的连续性。

5. 施工安全措施：制定施工过程中的安全措施，保障施工人员的人身安全和工地设备的安全。

三、施工组织设计的意义1. 提高施工效率：通过合理的施工组织设计，能够有效安排施工任务和资源，提高施工效率。

2. 保证施工质量：通过明确的施工组织设计方案，能够规范施工过程，减少施工质量问题的发生。

3. 降低施工风险：施工组织设计中考虑安全措施，能够降低施工过程中的风险，减少事故发生的可能性。

四、施工组织设计的步骤1. 前期调研：对施工环境进行调查和研究，了解管网的现状和存在的问题。

2. 制定施工方案：根据前期调研结果，综合考虑技术、经济和环境等因素，制定详细的施工方案。

3. 编制施工组织设计方案：根据施工方案，编制详细的施工组织设计方案，包括施工过程安排、施工队伍组织、施工设备安排、施工材料储备和施工安全措施等内容。

4. 方案评审和修改：将编制的施工组织设计方案进行评审，根据评审结果进行相应的修改和完善。

5. 实施施工组织设计：根据最终确定的施工组织设计方案，组织施工人员和施工设备，按照计划进行施工。

五、总结城市水务管网施工组织设计是确保施工工程顺利进行的关键一环，合理、科学的施工组织设计方案能够提高施工效率、保证施工质量和降低施工风险。

通过制定详细的施工组织设计方案，并按计划进行实施，能够确保城市供水和污水排放的正常运行。

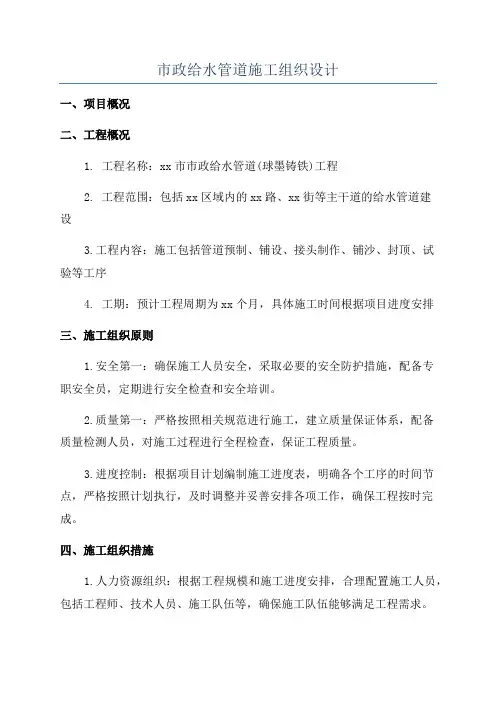

市政给水管道施工组织设计

市政给水管道施工组织设计一、项目概况二、工程概况1. 工程名称：xx市市政给水管道(球墨铸铁)工程2. 工程范围：包括xx区域内的xx路、xx街等主干道的给水管道建设3.工程内容：施工包括管道预制、铺设、接头制作、铺沙、封顶、试验等工序4. 工期：预计工程周期为xx个月，具体施工时间根据项目进度安排三、施工组织原则1.安全第一：确保施工人员安全，采取必要的安全防护措施，配备专职安全员，定期进行安全检查和安全培训。

2.质量第一：严格按照相关规范进行施工，建立质量保证体系，配备质量检测人员，对施工过程进行全程检查，保证工程质量。

3.进度控制：根据项目计划编制施工进度表，明确各个工序的时间节点，严格按照计划执行，及时调整并妥善安排各项工作，确保工程按时完成。

四、施工组织措施1.人力资源组织：根据工程规模和施工进度安排，合理配置施工人员，包括工程师、技术人员、施工队伍等，确保施工队伍能够满足工程需求。

2.设备资源准备：根据工程需要，提前准备必要的施工设备和工具，包括挖掘机、砂浆搅拌机、运输车辆等，确保施工过程中能够顺利进行。

3.材料准备：统计所需的施工材料和配件，提前采购，保证施工期间的材料供应，避免因材料不足造成工期延误。

4.现场施工管理：制定详细的现场施工方案，包括施工工序、施工顺序、施工安全要求等，由现场施工负责人对现场施工进行管理，配合工程监理人员进行监督。

5.周边环境保护：在施工过程中，对周边环境进行保护，避免施工过程对附近居民生活造成影响，采取必要的防尘、防噪音措施，保持施工现场的整洁。

五、施工安排1.前期准备：组织开展施工前的准备工作，包括项目筹备、设备准备、材料采购、承包商评选等。

2.场地准备：清理施工场地，确保施工现场整洁有序。

3.施工方案制定：制定施工方案，明确施工顺序、工期计划、每个工序的施工要求等。

4.管道预制：根据施工方案进行管道预制，包括球墨铸铁管的制作、配件的加工等。

5.施工现场组织：安排挖掘机进行地面开挖，铺设管道，进行接头制作、铺沙、封顶等工序。

市政道路、排水、管道施工组织设计范本(技术标)

第一章对工程项目的综合说明本次编制是根据业主的招标文件及现场考察，以公司现有的施工技术力量和历年来照明、水电、市政道路给排水施工的经验作为基点，以总工期31日历天作为控制进度目标，统筹考虑全合同段工程的施工工艺、现场布置以及施工进度计划。

第一节编制依据1、本次编制是按国家颁布的现行施工及验收规范、施工规程和有关工艺、市政工程预算定额及市政施工手册标准进行编制的。

2、本次编制是根据招标书、建设单位提供设计施工图及本合同段工程现场情况结合我公司现有可投入工程的施工技术力量和机械设备情况进行编制的。

3、施工现场的实际条件及环境状况。

4、我公司将严格贯彻执行建设部现行市政工程施工规范、验评标准及强制性标准条文，确保工程合格，力争创优。

第二节编制原则1、严格执行基建程序、发挥本公司技术优势，按公司质量方针：建一个工程，立一处标志，树一方丰碑。

2、科学地安排施工顺序组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。

3、充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。

4、坚持质量第一，全面执行国际标准化质量管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范、操作规程和制度。

5、加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明、整洁及工程的正常施工。

6、采用项目法组织施工，推行标准化管理，充分发挥我公司整体实力，调集我公司精锐的管理人员和雄厚的技术力量，并组成一个强有力的项目经理部。

大量使用先进的机械设备，减轻劳动强度，提高劳动生产率，加快施工进度。

7、树立视优良工程为合格工程的标准，一定要在本工程施工中创一流施工水平。

8、遵循国家及市政府有关环保文件精神，采取有效措施，减少环境污染降低噪音。

9、严格遵守国家及市政府有关消防要求，做好消防工作。

10、严格做好交通安全组织工作。

第二章总体概述第一节总体施工目标1、质量目标：单位工程一次交验合格率100%，杜绝重大工程质量事故，确保达到合格。

最新版市政污水管网工程施工组织设计方案范文

最新版市政污水管网工程施工组织设计方案范文目录第一章施工方案与技术措施第二章质量管理体系与措施第三章安全管理体系与措施第四章环境保护管理体系与措施第五章工程进度计划与措施第六章资源配备计划第七章成品及半成品保护措施第八章文明施工管理体系与措施第九章确保报价完成工程建设的技术和管理措施第十章施工总进度表或施工网络图和施工总平面图第十一章先进的工艺、设备和技术应用第十二章雨季、冬季施工、减少噪音、降低环境污染的技术措施附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章施工方案与技术措施(一)污水管道施工施工程序：测量放线f开槽f基础f下管、连接一闭气、闭水f检查井f回填1.沟槽土方(1)采用挖掘机挖土，反铲挖掘机两台，斗容量0.6m3。

(2)沟槽断面形式采用梯形槽，沟槽边坡采用1：0.3，开挖前进行测量放样，沿管道中心线定出沟槽边缘线及开挖深度。

按间距20m钉入小木桩，用线绳挂线撒石灰，放出纵向边线。

挖方时应注意附近构筑物、道路、管线等下沉和变形，必要时采取防护措施。

施工中，应经常测量和校核其平面位置、标高和边坡坡度是否符合设计要求。

(4)沟槽基础垫层用砂砾石回填和素土基础。

2.施工排水(1)本工程施工中如遇地下水，从槽壁、槽底渗出的地下水，经排水沟汇集到集水井，由水泵排出槽外。

(2)沟槽开挖到将近地下水位时，修建集水井和安装水泵，然后继续开挖沟槽到地下水位，使水流向集水井。

挖深接近槽底时，将排水沟改设在槽底两侧。

(3)排水沟的断面尺寸，根据地下水量而定，一般为30某20 cm, 排水沟底一般低于槽底30 cm,并以3〜5%的坡度坡向集水井。

(4)集水井通常设在地下水来水方向的沟槽一侧。

集水井与沟槽之间设进水口,防止地下水对槽底和积水井的冲刷,进水口两侧用支撑板加固。

(5)集水井采用014圆钢焊制成的井圈直径1.0〜1.2m,施工方法是先挖井坑，然后下井圈，井底一般在槽底以下1.0m。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

最新市政管网给水排水工程施工组织设计方案
（技术标）
1.总体施工组织布置及规划
1.1编制依据及原则
1.1.1编制依据
(1)国家有关方针政策以及国家和铁道部有关标准、规范和验收标准；
(2)国家GB/T19001-2015、GB/T24001-2014质量、环境程序文件；
(3)国家和地区的有关规范、规程、规定及定额等。

(4)**铁路局建设管理处发的《洛湛线**至岑溪段站后工程施工总价承包招标文件》、《洛湛线**至岑溪段站后工程招标项目工程报价表》以及专业相关图纸；
(5)建设单位提供可为施工服务或利用的有关条件。

(6)施工图纸及有关技术文件和要求。

(7)施工组织设计对本工程的工期、质量和成本控制的目标要求。

(8)施工现场的具体情况。

(9)主要施工机械、劳动力、资料、设备构件及加工品等供应情况。

1.1.2编制原则
(1)严格遵守国家、铁道部施工技术规范、规程、验收等技术标准的原则
严格遵守国家、铁道部施工技术规范、规程、验收等技术标准，并将其贯穿于整个施工组织设计方案编制中。

(2)全面响应招标文件和设计图纸要求的原则
全面响应和满足招标文件和设计图纸要求，确保实现招标文件规定的工期、质量、安全、环保等各项目标的原则。

(3)坚持科学性、先进性、经济性,力求施工方案的适用性与科学性、先进性相结合的原则,
结合本标段工程特点，在采用成熟可靠的施工方法和工艺的基础上，大力推广“四新”技术，引进国内外科学先进技术，高标准、高起点，力求施工方案的科学、先进，经济、合理、适用的原则。

(4)百年大计、质量第一的原则
确立质量目标，制定创优规划。

严格执行ISO9001质量标准，健全质量保证体系，在保证本工程招标质量要求的同时，实现创“部优”、“国优”的质量目标。

始终坚持百年大计、质量第一的原则
(5)以“高起点、高标准、高水平”为指导思想，科学组织、精心施工，运用先进的管理手段，确保质量、安全、工期目标的顺利实现。

(6)充分发挥我公司专业化、机械化优势的原则，体现企业良好形象。

1.2工程概况
1.2.1工程范围及遵循的施工规范、规程标准
1.2.1.1工程范围
本工程位于**省**市**陵区,洛湛铁路ZH-1标段新建**南车站站场内及市政管网接入点至给水所3.189Km区间。

1.2.1.2 本工程遵循的施工规范、规程标准
《铁路给水排水施工规范》TB10209-2002
《铁路给水排水工程质量验收标准》TB10422-2003/J292-2004 《铁路工程水质分析规程》TB10104-2003
《铁路混凝土与砌体工程施工规范》TB10210-2001
《污水综合排放标准》GB/T8978-1996
《机械设备安装工程施工及验收通用规范》GB50231-1998
《铁路站场建筑工程质量检验评定标准》TB10423-2003
1.2.2主要工程内容及数量
1.2.2.1主要工程内容
本站主要工程包含：
铺设室外给水PE（dn20-200）管道7178m；铺设给水钢塑复合管及镀锌钢管(DN80-DN200)408m；铺设铸铁排水管道石棉水泥接口
（DN50-DN200）214m；铺设钢筋砼排水管道水泥砂浆抹带接口
（d200-d300）1670m；砖砌圆形阀门井9座；砖砌矩形水表井10座；砖砌圆形排泥井及排气井共2座；砖砌圆形污水检查井61座及竖槽式跌水井1座；污水泵井3座；消能井1座；钢筋砼圆形消防水池无地下水容量（300m3）1座；以及安装小型潜污泵、SBR污水处理设备、电子远传水表、水位遥测控制仪、消防泵等设备。

1.2.2.2主要工程数量
见下表：
1.3工程位置及气候条件
洛湛铁路ZH-1标段新建**陵中间站给水排水工程位于**省**市**陵区，地处亚热带湿润季风气候，年均气温14℃～16.4℃，年降水量986～1168毫米，全年无霜期45～264天。

夏季天气比较炎热，降雨量丰富，冬季干燥多风, 在工程施工中需密切留意天气变化。

1.4工程建设条件
1.4.1交通运输条件
施工现场位于双牌县**陵区，沿线有207（322）国道，由国道经便道可以进入**陵站场施工现场（参见施工平面布置图），区间扬水管道沿国道铺设，材料的运输可沿公路择点卸载，综合考虑，该站的交通运输相对便利。

1.4.2工程施工水、电情况
施工现场周围无固定的水源、电源可供施工使用，需从附近引入，必要时需配备发电机。

1.4.3现场施工场地条件
站场内场坪工作基本完成，大部分征地也已解决到位，施工场地平坦，有利于操作，水源接市政管网，由接入点之给水所区间管道沿公路敷设，需得到相关公路部门的允许，否则靠公路过近，会对行车造成不便，更有部分段需穿越河道或者挂壁于桥梁一侧。

区间施工条件不够理想。

1.4.4当地材料供应情况
工程用砂(中粗砂、细砂)、卵石及石料(碎石、片石、块石、料石)当地附近均有供应，且能满足施工的需求，可就地购置，汽车运至工地。

1.4.5沿线通讯条件
沿线通讯网络较发达，电信、移动、联通等通讯网络基本覆盖所经地区，施工通讯较为便利。

1.5施工准备工作
1.5.1 施工现场准备
完成临时生产、生活、办公房屋（或办理租住协议）；水电安装；组建中心试验室（或委托试验）；配齐工程所需设备等工作。

1.5.2 施工现场配合协调工作准备
在工程正式开工前，派专人进行外围施工环境协调，做好与相关配合单位和当地政府、村民的施工配合协调工作，完善相关手续。

1.5.3 施工现场管理人员准备
在2007年11月10日我项目经理部主要管理、施工人员已经就位，开始前期的准备工作，后续人员根据工程施工进度的需要，分批进场。

1.5.4 施工机械准备
施工机械经过全面的维修和保养，处于良好的待命状态，随时可进场。

1.5.5 材料采购准备
主材按照甲方及设计要求进行分批采购；地材当地附近均有供应，在满足施工要求的前提下，就地采购，汽车运至工地。

1.5.6技术工作准备
（1）完成合同、设计文件接受，现场复核签认，组织施工人员的培训，熟悉掌握合同文件及设计意图，做好施工技术交底。

（2）现场接桩，并进行全面复测，测量结果报监理工程师签认后，及时进行施工复测、控制测量和施工方样。

（3）完善合同段总体施工进度计划和施工工艺方案，报监理工程师审核。

1.6施工总平面布置
1.6.1 施工总平面图布置原则
（1）便于项目实施过程的动态管理。

（2）短运输，少搬运。

二次搬运要尽量减少到最少。

（3）临时设施要在满足需要的前提下，节约资金。

（4）利于生产和生活。

执行安全、消防、环保、市容、卫生、劳动保护等国家有关规定。

1.6.2 施工总平面图
见附录（施工总平面布置图）
1.7施工组织机构
1.7.1 组织机构的设置
本着精干高效、统一负责的原则，成立“中国中铁电化局洛湛铁
路ZH-1标段项部经理部”，陵**～周家湾段给排水施工作业队。

项目经理部设经理1人，项目副经理1人，项目总工1人，项目副总工1人，现场施工总负责1人，安质检工程师1人，技术员2人，项目部下设综合施工队2个。

1.7.2 组织机构图
见附录（施工组织机构框图）
1.7.3岗位职责的划分
见下表：。
