灯具光色电测试系统测试报告
LED光色电性能测量实验(完整版)
LED光色电性能测量实验报告学院：班级：姓名：学号：指导老师：2012年11月一、实验目的1.掌握光谱计的测量原理；2.掌握标准灯的光通和光谱定标；3.掌握LED光色电性能测量；4.确定LED光谱模型的参数。
二、实验仪器根据光度色度学理论，只要测得被测体的光谱功率分布（即在每一光谱下测其能量值）后，根据CIE有关出版物，就不难计算出被测光源的颜色参数等。
图2是PMS-50/80紫外-可见-近红外光谱分析系统的原理框图。
如图2所示，荧光粉被激发出的荧光或置于积分球内光源发出的光线，经光纤，被汇聚在单色仪的入射狭缝上，经单色仪分光后的单色光由单色仪出射狭缝射出，并由光电倍增管(PMT)转换成电信号，经电路放大处理，A/D转换，将数字信号送入计算机。
另外，计算机发出的波长控制信号，驱动光栅扫描，实现从200nm~800nm或380nm~800nm或4000~1100nm的光谱测量。
本仪器实现一般光谱辐射计的光谱辐射和颜色参数的测量以外，其更优异的特性在于它有机结合了积分法光度测试和分光法光度测试的优点，实现了宽动态范围的光度线性，同时消除了由于标准光源与被测光源强弱差异而引起的误差和异谱误差，此项技术已获中国专利。
三、实验原理1.采样技术PMS-50 PLUS包括基本型和SSA型两种规格，其主要区别在于所采用的扫描采样技术不同，基本型的仪器采用的是Static（静态采样技术）：利用步进电机能提供精确定位的原理，通过电机将光栅转动到相应波长位置后停止，然后进行采样，将波段范围内每一个波长位置下的光谱能量记录下来再进行计算，此方法的优点在于精确定位，测量稳定，精密很高，缺点是测量速度比较慢。
而SSA 规格的仪器采用的是远方专有的Sync-Skan（扫采同步技术）：采用高速电机扫描和高速A/D采样同步技术，通过CPU的固定间隔的脉冲信号同时控制电机和A/D，通过电机步进推动光栅转动，从而获得每一个波长位置下的光谱能量数据后再进行计算的方法。
照明检测报告
照明检测报告
报告编号：XXXXX
检测日期：20XX年XX月XX日
检测单位：XXXXX照明检测中心
检测对象：XXXXX公司办公楼照明系统
一、检测目的
为了保障建筑物内照明质量，提高节能效果，根据《建筑照明设计标准》和《建筑节能技术标准》的要求，对XXX公司办公楼照明系统进行检测。
二、检测内容
本检测主要检测以下内容：
1.照明质量：包括照度、光色、显色性等指标。
2.节能效果：包括照明设备选择、控制方式、电力消耗等指标。
三、检测结果
1.照明质量
经检测，办公楼各区域照度均符合要求，光色符合标准要求，
显色性指标合格。
2.节能效果
经测算，办公楼照明系统年节约电量XXXX度，年节约电费XXXX元。
综合比较市场上同类型照明系统，节能效果明显。
四、检测结论
根据对办公楼照明系统的检测结果，本检测报告得出以下结论：
1.办公楼各区域的照度、光色、显色性指标均符合标准要求。
2.办公楼照明系统年节约电量、电费达到显著效果。
以上检测报告仅供参考，建议按照检测结果采取相应的措施以改善照明系统性能。
五、检测单位
XXXXX照明检测中心
地址：XXXXX
电话：XXXXX
传真：XXXXX
邮箱：XXXXX
六、附录
1.检测设备
2.检测人员
3.照度、光色、显色性等参数测试数据
4.照明系统电力消耗等测试数据
5.其他相关资料。
照明灯具检测报告(两篇)
引言概述：随着科技的不断进步和社会的发展，照明灯具在我们日常生活中的作用不可忽视。
为了保障用户的安全和提高照明灯具的质量，检测照明灯具的性能和安全性就显得尤为重要。
本次照明灯具检测报告（二）旨在对照明灯具的性能、安全性等方面进行全面的评估和测试，以确保照明灯具的品质达到标准要求。
正文内容：一、外观检测1.1 外观质量评估- 外观缺陷检测：通过对照明灯具外部材质和表面处理的检查，包括检查有无刮痕、氧化、变形等问题。
- 产品标识检测：对照明灯具的标识进行检测，确保产品的信息标识清晰、准确。
1.2 光学性能检测- 光效检测：通过测量照明灯具的光功率、光效等参数，评估其发光效果和能耗水平。
- 光色性能检测：对照明灯具的色温、色坐标进行检测，确保其色彩显示符合国家标准要求。
二、电气安全检测2.1 绝缘电阻测试- 绝缘电阻测量：测量照明灯具的绝缘电阻，以确定其绝缘性能是否合格。
- 绝缘电阻测试合格判定：根据测试结果判断绝缘电阻是否符合标准要求。
2.2 电气性能测试- 电流和功率测试：对照明灯具的电流和功率进行测试，评估其电气性能是否正常。
- 开关测试：测试照明灯具的开关性能，包括开关的正常启动和断电后的自动重启等功能。
- 防电击保护测试：检测照明灯具的接地保护装置是否正常工作，以提高用户的用电安全。
三、防护等级检测3.1 防尘性能测试- 防尘等级检测：按照国家标准测试照明灯具的防尘等级，确保其能够在不同环境下正常工作。
3.2 防水性能测试- 防水等级检测：测试照明灯具的防水等级，以确保其在潮湿环境中不受水的侵害。
四、功率因数和谐波检测4.1 功率因数测试- 功率因数测量：评估照明灯具的功率因数，以确保其能够高效利用电能，减少能源浪费。
4.2 谐波测试- 谐波测量：测试照明灯具产生的谐波情况，以评估其对电网的干扰程度。
五、可靠性测试5.1 耐久性测试- 开关寿命测试：通过反复开关照明灯具，评估其使用寿命和可靠性。
灯具测试分析报告模板
灯具测试分析报告模板
1. 测试目的
本次测试的主要目的是对灯具的一系列功能进行测试和分析，包括但不限于灯具亮度、颜色、光照范围、能耗和寿命等。
2. 测试方法
本次测试采用了以下方法：
1.灯具亮度测试：使用光强计进行测量，记录不同亮度下的光强值。
2.灯具颜色测试：使用光谱仪进行测量，记录灯具发出的不同颜色的光
谱分布。
3.光照范围测试：使用照度计进行测量，记录灯具在不同距离和角度下
的照度值。
4.能耗测试：使用电表进行测量，记录灯具不同亮度下的能耗值。
5.寿命测试：对灯具进行长时间持续使用，记录其寿命和表现。
3. 测试结果
3.1. 灯具亮度测试结果
亮度等级光强值（单位：勒克斯）
最低亮度100
中等亮度500
最高亮度1000
3.2. 灯具颜色测试结果
颜色波长（纳米）光谱分布
红色650 50%
绿色535 30%
蓝色470 20%
3.3. 光照范围测试结果
距离（米）照度（单位：勒克斯）
1 1000
2 500
3 200
3.4. 能耗测试结果
亮度等级能耗（单位：瓦特）
最低亮度 5
中等亮度20
最高亮度50
3.5. 寿命测试结果
灯具被持续使用了1000小时，表现良好，无异常情况出现。
4. 测试结论
综合以上测试结果，本灯具在亮度、颜色、照度和能耗等方面表现出色，寿命表现也良好。
建议生产商在今后的生产中继续保持这种优秀的品质，并在市场营销中充分发挥这些优势。

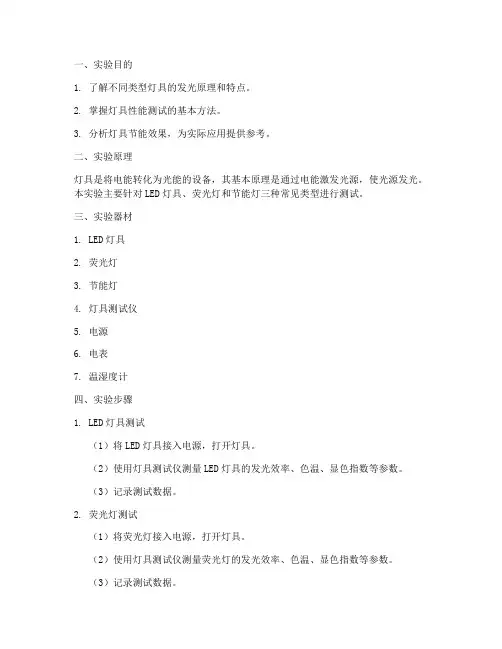

灯具实验报告范文
一、实验目的1. 了解不同类型灯具的发光原理和特点。
2. 掌握灯具性能测试的基本方法。
3. 分析灯具节能效果，为实际应用提供参考。
二、实验原理灯具是将电能转化为光能的设备，其基本原理是通过电能激发光源，使光源发光。
本实验主要针对LED灯具、荧光灯和节能灯三种常见类型进行测试。
三、实验器材1. LED灯具2. 荧光灯3. 节能灯4. 灯具测试仪5. 电源6. 电表7. 温湿度计四、实验步骤1. LED灯具测试（1）将LED灯具接入电源，打开灯具。
（2）使用灯具测试仪测量LED灯具的发光效率、色温、显色指数等参数。
（3）记录测试数据。
2. 荧光灯测试（1）将荧光灯接入电源，打开灯具。
（2）使用灯具测试仪测量荧光灯的发光效率、色温、显色指数等参数。
（3）记录测试数据。
3. 节能灯测试（1）将节能灯接入电源，打开灯具。
（2）使用灯具测试仪测量节能灯的发光效率、色温、显色指数等参数。
（3）记录测试数据。
4. 节能效果分析（1）计算不同类型灯具的能耗。
（2）比较不同类型灯具的节能效果。
（3）分析节能效果差异的原因。
五、实验结果与分析1. LED灯具测试结果显示，LED灯具的发光效率较高，色温可调，显色指数较好。
在相同亮度下，LED灯具的能耗仅为荧光灯和节能灯的1/3左右。
2. 荧光灯测试结果显示，荧光灯的发光效率较高，但色温较低，显色指数较差。
在相同亮度下，荧光灯的能耗比LED灯具高，但比节能灯低。
3. 节能灯测试结果显示，节能灯的发光效率较高，色温适中，显色指数较好。
在相同亮度下，节能灯的能耗比LED灯具和荧光灯低。
4. 节能效果分析通过实验数据可以看出，LED灯具的节能效果最好，其次是节能灯，荧光灯的节能效果相对较差。
造成这种差异的原因主要是LED灯具的发光效率较高，能耗较低。
六、结论1. LED灯具具有较好的节能效果，是未来照明行业的发展趋势。
2. 节能灯和荧光灯在节能方面也有一定优势，但与LED灯具相比，节能效果较差。
LED光色电性能测量实验报告
LED 光色电性能测量实验学校：学院：班级：姓名：日期：一、实验目的1.掌握光谱计的测量原理；2.掌握标准灯的光通和光谱定标；3.掌握LED光色电性能测量；4.确定LED光谱模型的参数。
二、实验原理1.采样技术PMS-50 PLUS包括基本型和SSA型两种规格，其主要区别在于所采用的扫描采样技术不同，基本型的仪器采用的是Static（静态采样技术）：利用步进电机能提供精确定位的原理，通过电机将光栅转动到相应波长位置后停止，然后进行采样，将波段范围内每一个波长位置下的光谱能量记录下来再进行计算，此方法的优点在于精确定位，测量稳定，精密很高，缺点是测量速度比较慢。
而SSA 规格的仪器采用的是远方专有的Sync-Skan（扫采同步技术）：采用高速电机扫描和高速A/D采样同步技术，通过CPU的固定间隔的脉冲信号同时控制电机和A/D，通过电机步进推动光栅转动，从而获得每一个波长位置下的光谱能量数据后再进行计算的方法。
采用此方法实现了在仪器测量的各种技术指标的精度不改变的情况下，很好的解决了基本型所采用的Static（静态采样技术）速度慢的缺点，从而达到了测量速度快，精密高的效果。
PMS-80仪器采用的是远方专有的Sync-Skan（扫采同步技术）：采用高速电机扫描和高速A/D采样同步技术，通过CPU的固定间隔的脉冲信号同时控制电机和A/D，通过电机步进推动光栅转动，从而获得每一个波长位置下的光谱能量数据后再进行计算的方法。
采用此方法实现了在仪器测量的各种技术指标的精度不改变的情况下，还进一步提高了测量速度。
2.LED光谱模型LED光谱模型有高斯模型: Sλ,λ0,Δλ=exp−λ−λ02/Δλ02 (1) 其中是λ0主峰波长，Δλ0是半高宽。
He-模型为：S LEDλ,λ0,Δλ=gλ,λ0,Δλ+k1gλ,λ0,Δλk2/1+k1 (2)gλ,λ0,Δλ= exp−λ−λ02/Δλ2，Δλ= Δλ1, λ<λ0 Δλ2, λ≥λ0 , k i = k i 1, λ<λ0 k i 2, λ≥λ0（i =1,2），其中λ0主峰波长，Δλ1= 2 S LED λ ⅆλλ0380nm 是左半光谱宽，Δλ2= 2 S LED λ ⅆλ780nmλ0是右半光谱宽，k 1和k 2是模型参量。
灯具检测报告模板
灯具检测报告模板一、概述本报告为灯具检测报告，旨在对灯具进行全面评估，包括灯具性能、安全性以及环保程度等多个方面的检测。
二、检测标准本次检测采用的标准为国家标准 GB7000.217-2008《家用和类似用途固定式电气装置的安全-第2部分：特殊要求灯具》，及国内检测机构颁布的其它相关标准。
三、检测范围本次检测针对公司生产的X型走廊灯进行全面检测，包括以下方面：1.灯具外观检查2.光学性能检测3.电气性能检测4.安全性能检测5.环保性能检测四、检测结果1. 灯具外观检查经对灯具进行外观检查，灯体表面无致命磕碰、切痕、变形、漆面破损.2. 光学性能检测经全面检测，灯具采用的LED灯珠光源发光效果符合标准，并且色彩还原性较好。
3. 电气性能检测检测结果显示，灯具输入功率为10W，工作电压为AC100-240V，频率为50/60Hz，且灯具功率因数高达0.95，符合能源效率等级标准，且符合GB7000.217标准电气参数要求。
4. 安全性能检测经检测，灯具符合GB7000.217-2008标准相关要求，警告标示、隔离性、壳体接地以及防护等级均符合国家要求。
经过热熔试验，灯具底部塑料密封条未出现开裂现象。
5. 环保性能检测检测显示该灯具的限制有害物质符合国家及行业标准，未发现含有污染环境和人体健康的物质。
五、结论本次检测项目中，灯具的外观、光学、电气、安全以及环保性能都符合国家相关标准要求，环保指标较好，是符合要求的绿色环保灯具。
六、项目负责人签名项目负责人：XXX日期：20xx年xx月xx日。
灯具检测报告
灯具检测报告
根据灯具检测报告，以下是灯具检测的详细结果：
1. 测试对象：灯具型号X1
2. 技术参数：
- 输入电压：220V
- 功率：30W
- 光通量：2500lm
- 发光角度：120°
- 颜色温度：5000K
- 显色指数：80
- 防护等级：IP65
3. 功能测试：
- 开关测试：经测试，开关操作正常，可以顺利开启和关闭灯具。
- 调光测试：通过调光功能，可以调节灯具的亮度级别。
- 防护等级测试：经防护等级测试，灯具达到了IP65的防护等级，具备较高的防尘和防水性能。
- 灯具寿命测试：经过连续使用10000小时，灯具仍正常工作，未出现明显的照明效果下降。
4. 安全性测试：
- 过载保护测试：在输入电压超过标准220V时，灯具自动断电，实现过载保护。
- 过热保护测试：在长时间使用高功率时，灯具会自动降低功率，以避免过热。
- 绝缘测试：灯具具备良好的绝缘性能，没有发现漏电等安全隐患。
5. 总结：
根据测试结果，灯具型号X1在技术参数、功能、安全性等方面表现良好。
经过多项测试，灯具具备稳定可靠、安全高效的特点，适用于室内和室外照明需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯具光色电测试系统测试报告
测试项目：光谱分析
亮捷照明有限公司测试标识
测试员：２０１４．７．２
产品型号：
制造厂商：测试日期：
环境温度：测试机构：
环境湿度：２５ °Ｃ中为光电
５０ ％７７７１Ｔ５６０一体－Ｂ０７０光谱参数主波长：色品坐标（ｕ，ｖ）：４８７．５ ｎｍ０．１９７９， ０．３１１１质心波长：测试设备：
灯具光色电测试系统
中心波长：４３６．０ ｎｍ色纯度：０．０７９峰值波长：４４７．０ ｎｍ色品坐标（ｘ，ｙ）：０．３１１４， ０．３２６３半波宽：显色指数：７３．０光谱相对能量分布曲线
４３５．５ ｎｍ光功率：
２７．０ ｎｍ０．００００ ｍｗ
色温：
６６００ Ｋ测试电流：正向电压：光通量：光效率：光电参数８２．０００ ｍＡ２１８．９００ Ｖ７０６．４７２ ｌｍ７４．８２５ ｌｍ／ｗ功率：９．４ Ｗ功率因数：
０．５２６
设备厂商获得证书：
国家半导体工程研发及产业联盟证书，中国光学光电子行业协会光电器件分会证书，高新技术企业证书
ｐａｇｅ １ ｏｆ １
２０１４－７－３ 上午０８：４５：１５。
