贴片电容,贴片电阻,贴片电感基础知识,品牌大全

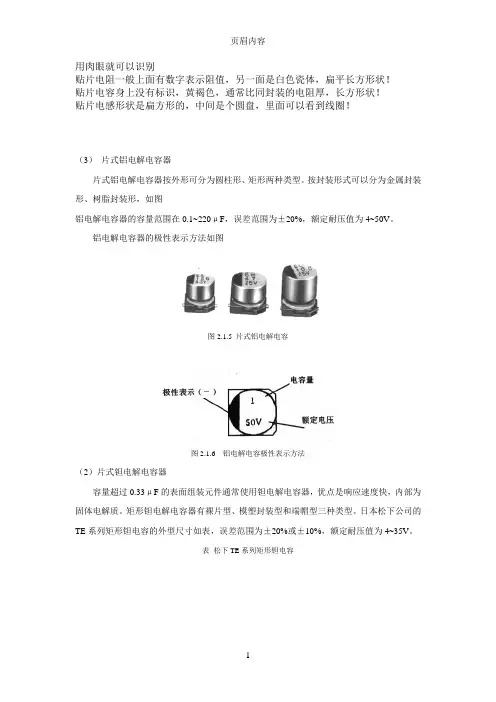

贴片电阻电容电感的认识方法
用肉眼就可以识别
贴片电阻一般上面有数字表示阻值，另一面是白色瓷体，扁平长方形状！
贴片电容身上没有标识，黄褐色，通常比同封装的电阻厚，长方形状！
贴片电感形状是扁方形的，中间是个圆盘，里面可以看到线圈！
（3）片式铝电解电容器
片式铝电解电容器按外形可分为圆柱形、矩形两种类型。
按封装形式可以分为金属封装形、树脂封装形，如图
铝电解电容器的容量范围在0.1~220μF，误差范围为±20%，额定耐压值为4~50V。
铝电解电容器的极性表示方法如图
图2.1.5 片式铝电解电容
图2.1.6 铝电解电容极性表示方法
（2）片式钽电解电容器
容量超过0.33μF的表面组装元件通常使用钽电解电容器，优点是响应速度快，内部为固体电解质。
矩形钽电解电容器有裸片型、模塑封装型和端帽型三种类型。
日本松下公司的TE系列矩形钽电容的外型尺寸如表，误差范围为±20%或±10%，额定耐压值为4~35V。
表松下TE系列矩形钽电容
1
5.片式电感器
片式电感器是将线绕在磁芯上，低电感时用陶瓷作磁芯，大电感时用铁氧体作磁芯，再将绕组引出两个电极，制作成贴片元件。
按分类可以分为两类普通型和功率应用型。
常见的外形，如图
图2.1.7 片式电感器外形。

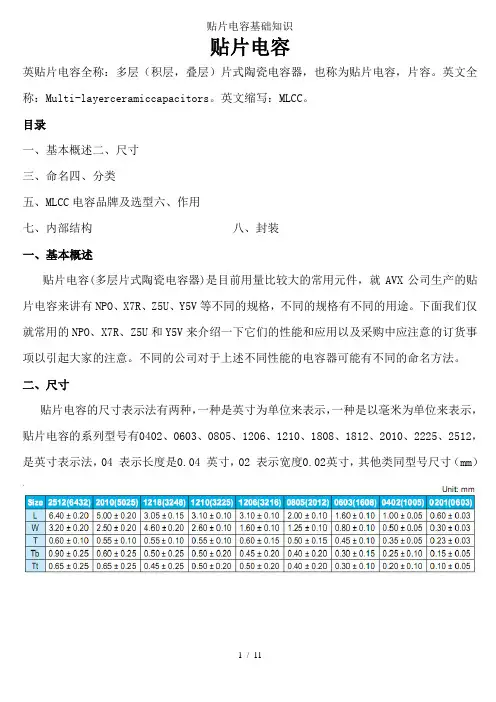

贴片电容基础知识
贴片电容英贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
英文全称：Multi-layerceramiccapacitors。
英文缩写：MLCC。
目录一、基本概述二、尺寸三、命名四、分类五、MLCC电容品牌及选型六、作用七、内部结构八、封装一、基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法。
二、尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02英寸，其他类同型号尺寸（mm）三、命名1、贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。
如下华新科（WALSIN）系列的贴片电容的命名：原厂命名料号：0805N102J500CT0805：是指该贴片电容的尺寸套小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸；N：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容；102：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×102也就是= 1000PF ；J：是要求电容的容量值达到的误差精度为5%，介质材料和误差精度是配对的；500：是要求电容承受的耐压为50V 同样500前面两位是有效数字，后面是指有多少个零；C：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡 T：是指包装方式；T：表示7"盘装编带包装；2、贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄和青灰色，这在具体的生产过程中会有产生不同差异，贴片电容上面没有印字，这是和他的制作工艺有关（贴片电容是经过高温烧结面成，所以没办法在它的表面印字），而贴片电阻是丝印而成（可以印刷标记）。

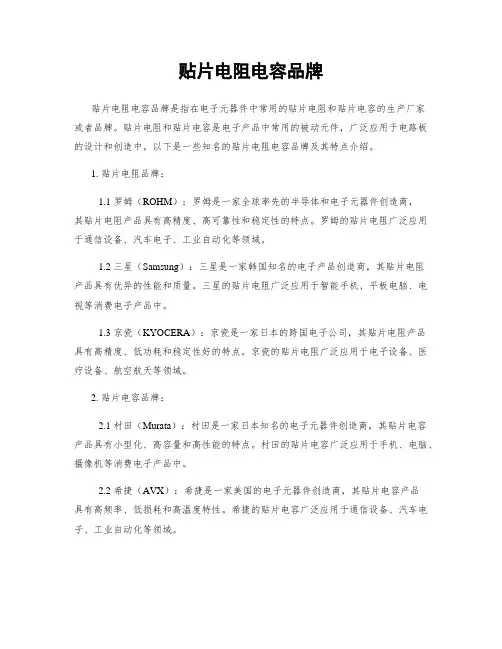

贴片电阻电容品牌
贴片电阻电容品牌贴片电阻电容品牌是指在电子元器件中常用的贴片电阻和贴片电容的生产厂家或者品牌。
贴片电阻和贴片电容是电子产品中常用的被动元件，广泛应用于电路板的设计和创造中。
以下是一些知名的贴片电阻电容品牌及其特点介绍。
1. 贴片电阻品牌：1.1 罗姆（ROHM）：罗姆是一家全球率先的半导体和电子元器件创造商，其贴片电阻产品具有高精度、高可靠性和稳定性的特点。
罗姆的贴片电阻广泛应用于通信设备、汽车电子、工业自动化等领域。
1.2 三星（Samsung）：三星是一家韩国知名的电子产品创造商，其贴片电阻产品具有优异的性能和质量。
三星的贴片电阻广泛应用于智能手机、平板电脑、电视等消费电子产品中。
1.3 京瓷（KYOCERA）：京瓷是一家日本的跨国电子公司，其贴片电阻产品具有高精度、低功耗和稳定性好的特点。
京瓷的贴片电阻广泛应用于电子设备、医疗设备、航空航天等领域。
2. 贴片电容品牌：2.1 村田（Murata）：村田是一家日本知名的电子元器件创造商，其贴片电容产品具有小型化、高容量和高性能的特点。
村田的贴片电容广泛应用于手机、电脑、摄像机等消费电子产品中。
2.2 希捷（AVX）：希捷是一家美国的电子元器件创造商，其贴片电容产品具有高频率、低损耗和高温度特性。
希捷的贴片电容广泛应用于通信设备、汽车电子、工业自动化等领域。
2.3 尼吉康（Nichicon）：尼吉康是一家日本的电子元器件创造商，其贴片电容产品具有长寿命、低ESR和高温度耐受性的特点。
尼吉康的贴片电容广泛应用于电源、音频设备、电动车等领域。
以上仅是一些知名的贴片电阻电容品牌，市场上还有许多其他品牌也提供贴片电阻和贴片电容产品。
在选择贴片电阻电容品牌时，可以根据具体应用需求、产品质量和性能要求进行选择。
需要注意的是，贴片电阻和贴片电容的规格参数、封装形式和工作温度等也是选择品牌的重要考虑因素。

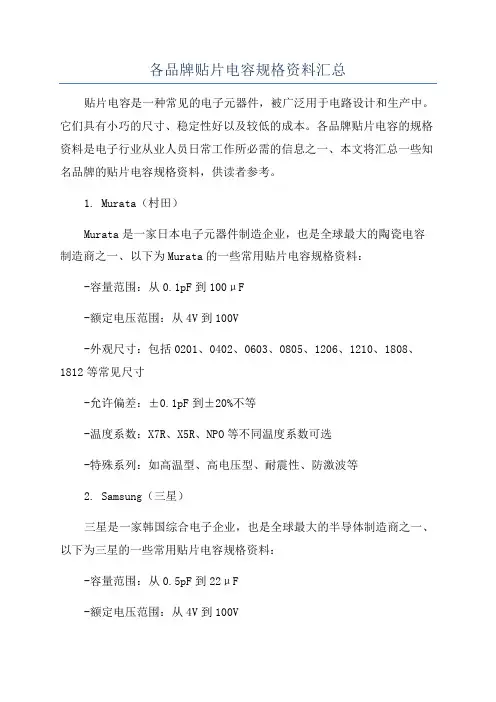

各品牌贴片电容规格资料汇总
各品牌贴片电容规格资料汇总贴片电容是一种常见的电子元器件，被广泛用于电路设计和生产中。
它们具有小巧的尺寸、稳定性好以及较低的成本。
各品牌贴片电容的规格资料是电子行业从业人员日常工作所必需的信息之一、本文将汇总一些知名品牌的贴片电容规格资料，供读者参考。
1. Murata（村田）Murata是一家日本电子元器件制造企业，也是全球最大的陶瓷电容制造商之一、以下为Murata的一些常用贴片电容规格资料：-容量范围：从0.1pF到100μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、NPO等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等2. Samsung（三星）三星是一家韩国综合电子企业，也是全球最大的半导体制造商之一、以下为三星的一些常用贴片电容规格资料：-容量范围：从0.5pF到22μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X8S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等3.TDK（TDK公司）TDK是一家日本电子元器件制造企业，也是全球最大的磁性元件制造商之一、以下为TDK的一些常用贴片电容规格资料：-容量范围：从0.1pF到220μF-额定电压范围：从4V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等4. Yageo（圆石）圆石是一家台湾电子元器件制造企业，也是全球最大的无源元件制造商之一、以下为圆石的一些常用贴片电容规格资料：-容量范围：从0.1pF到2.2μF-额定电压范围：从4V到100V见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等5.AVX（AECOM公司）AVX是一家美国电子元器件制造企业，也是全球领先的陶瓷电容制造商之一、以下为AVX的一些常用贴片电容规格资料：-容量范围：从0.1pF到47μF-额定电压范围：从6.3V到100V-外观尺寸：包括0201、0402、0603、0805、1206、1210、1808、1812等常见尺寸-允许偏差：±0.1pF到±20%不等-温度系数：X7R、X5R、X6S、X7S等不同温度系数可选-特殊系列：如高温型、高电压型、耐震性、防激波等以上仅为一些知名品牌贴片电容规格资料的简要汇总，实际应用中还需要根据具体的设计要求、电路需求以及可用的供应商和库存情况选择最合适的贴片电容。
电感器哪个品牌好电感器十个品牌厂商
电感器哪个品牌好？电感器的十个品牌厂商电感器的牌子主要有：BYT 温拓电子增益电感科达嘉/CODACA不同的电感器品牌之间各有差异、各有各的优势和不足点，在选择电感器的时候，不同的买家会从不同的侧重点进行考虑，从而进行决策选择。
那么，哪些企业主营的产品更适合呢？下面小编就来为大家介绍值得我们参考的十个电感器品牌厂商，供大家进行选购。
一、深圳市贝优特科技有限公司主营产品:贴片功率电感,贴片共模电感,磁环电感,屏蔽功率电感,电感磁珠,插件电感,大电流电感,一体成形电感,色环电感,绕线电感,大功率电感企业成立: 2004-04-10 员工规模: 100 - 599人经营类型:生产型注册资金: 100万-500万生产规模:1000000K/年商铺状态:开通第8年深圳市贝优特科技有限公司|成立于2004年，是专业设计、生产和销售为一体的科技创新企业，主要产品有：贴片功率电感；贴片绕线电感；大电流电感；共模电感；大功率电感器，电感线圈；工字电感；电感磁珠；色环电感；插件磁珠；磁环电感；一体成型电感等。
工厂现有厂房面积3800平方米,员工300多人，其中...详情查看企业商铺产品展示如下：供应立式共模磁环电感供应插件磁珠BTWK系列插件电感功率电感BTRH129-100M贴片绕线电感屏蔽电感大尺寸大电流电感二、深圳市温拓电子科技有限公司主营产品:高频变压器,骨架,线圈,磁芯,电感,玛拉胶带,滤波器,三层绝缘线企业成立: 2011-03-02 员工规模: 50人以下经营类型:生产型注册资金: 100万以下生产规模:只/年商铺状态:开通第4年深圳市温拓电子科技有限公司是一家专业从事变压器/电感/高压包的研发/生产和销售的企业.公司拥有经验丰富的变压器设计工程人员.生产的产品主要应用于激光电源,LED电源,适配器,太阳能,通信通讯设备,医疗设备,防雷设备等等…优良的品质源于我们对原材料选择的重视,坚决不使用不合格或档次低的原材料,是我们一贯坚持的原则,专...详情查看企业商铺产品展示如下：供应电感器大功率电感扼流器电抗器动态电抗深圳温拓电子厂家供应用于电感器的电感线圈环形电感线圈空心电感线圈深圳温拓电子厂供应用于传感器的CCD图像传感器图像控制器 CCD监视器传感器厂家三、无锡锦云电感器有限公司主营产品:载波表耦合线圈,贴片电感,色环电感,穿心磁珠,磁棒电感,工字电感,卧式电感,三脚升压电感企业成立: 2010-10-19 员工规模: 200-499人经营类型:生产型注册资金: 100万以下生产规模:商铺状态:开通第6年无锡市锦云电感器有限公司为专业电感线圈制造商.现有生产色环电感/色码电感、工字电感(固定电感器)、磁环(环形)电感、共模电感、可调电感、功率电感、滤波电感、空心线圈、扼流线圈、贴片电感、EMI滤波器、磁珠电感、磁棒线圈、射频线圈、匹配线圈、振荡线圈等全系列立式(径向)、卧式(轴向)电感器被动元器件。

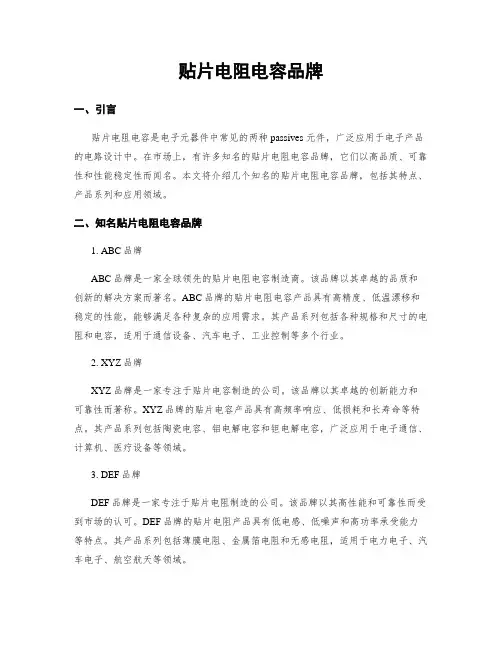

贴片电阻电容品牌
贴片电阻电容品牌一、引言贴片电阻电容是电子元器件中常见的两种 passives 元件，广泛应用于电子产品的电路设计中。
在市场上，有许多知名的贴片电阻电容品牌，它们以高品质、可靠性和性能稳定性而闻名。
本文将介绍几个知名的贴片电阻电容品牌，包括其特点、产品系列和应用领域。
二、知名贴片电阻电容品牌1. ABC品牌ABC品牌是一家全球领先的贴片电阻电容制造商。
该品牌以其卓越的品质和创新的解决方案而著名。
ABC品牌的贴片电阻电容产品具有高精度、低温漂移和稳定的性能，能够满足各种复杂的应用需求。
其产品系列包括各种规格和尺寸的电阻和电容，适用于通信设备、汽车电子、工业控制等多个行业。
2. XYZ品牌XYZ品牌是一家专注于贴片电容制造的公司。
该品牌以其卓越的创新能力和可靠性而著称。
XYZ品牌的贴片电容产品具有高频率响应、低损耗和长寿命等特点。
其产品系列包括陶瓷电容、铝电解电容和钽电解电容，广泛应用于电子通信、计算机、医疗设备等领域。
3. DEF品牌DEF品牌是一家专注于贴片电阻制造的公司。
该品牌以其高性能和可靠性而受到市场的认可。
DEF品牌的贴片电阻产品具有低电感、低噪声和高功率承受能力等特点。
其产品系列包括薄膜电阻、金属箔电阻和无感电阻，适用于电力电子、汽车电子、航空航天等领域。
4. GHI品牌GHI品牌是一家专注于贴片电容制造的公司。
该品牌以其高品质和可靠性而备受赞誉。
GHI品牌的贴片电容产品具有高电容密度、低ESR和高耐压等特点。
其产品系列包括陶瓷电容、钽电容和铝电解电容，广泛应用于消费电子、电源设备、LED照明等领域。
三、贴片电阻电容品牌的选择因素在选择贴片电阻电容品牌时，需要考虑以下因素：1. 品质和可靠性：选择具有良好品质和可靠性的品牌，以确保产品在工作环境中的长期稳定性和性能。
2. 技术支持：选择提供专业技术支持的品牌，以便在设计和应用过程中获得及时的帮助和解决方案。
3. 产品范围和规格：根据应用需求选择品牌提供的产品范围和规格，以满足设计的要求。
贴片电阻电容品牌
贴片电阻电容品牌一、引言贴片电阻电容是电子元器件中常见的两种被动元件，广泛应用于电子产品的制造和维修中。
选择合适的贴片电阻电容品牌对产品的性能和可靠性至关重要。
本文将介绍几个知名的贴片电阻电容品牌，包括其特点、产品系列和市场声誉。
二、知名贴片电阻品牌1. YageoYageo是全球领先的电子元器件制造商之一，也是贴片电阻品牌中的佼佼者。
该品牌提供多种系列的贴片电阻产品，包括一般用途电阻、精密电阻和高功率电阻等。
Yageo贴片电阻具有精确的电阻值、低温漂移和高可靠性等特点，广泛应用于通信、工业控制、汽车电子和消费电子等领域。
Yageo贴片电阻产品在市场上享有良好的声誉。
2. PanasonicPanasonic是一家知名的电子产品制造商，也提供贴片电阻产品。
Panasonic贴片电阻具有高精度、低噪声和高温耐受性等特点，适用于各种应用场景。
该品牌的贴片电阻产品广泛应用于电信设备、医疗设备、航空航天和工业自动化等领域。
Panasonic贴片电阻以其可靠性和稳定性而闻名，备受市场认可。
三、知名贴片电容品牌1. MurataMurata是一家全球领先的电子元器件制造商，也是贴片电容品牌中的重要代表。
该品牌提供多种系列的贴片电容产品，包括陶瓷电容、铝电解电容和有机电解电容等。
Murata贴片电容具有小尺寸、高容量和低ESR（等效串联电阻）等优点，适用于各种电子设备。
Murata贴片电容产品在通信、计算机、消费电子和汽车电子等领域得到广泛应用，以其品质和性能而备受赞誉。
2. Samsung Electro-MechanicsSamsung Electro-Mechanics是三星集团旗下的电子元器件制造部门，也是贴片电容品牌中的重要参与者。
该品牌提供多种系列的贴片电容产品，包括陶瓷电容、铝电解电容和有机电解电容等。
Samsung贴片电容具有高容量、低ESR和低ESL （等效串联电感）等特点，适用于移动通信、电脑和消费电子等领域。
SMT电子元器件知识贴片器件常识
SMT电子元器件知识在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：一、表面贴装电阻表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为Ω。
单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。
1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。
例如：103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但对于阻值小的电阻，有如下的表示方法：6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。
例如：3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 KΩ2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。
另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。
下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：英制代码0402 0603 0805 1206 1210 2010 2512 公制代码1005 1608 2012 3216 3225 5025 6432 实际尺寸（mm） 1.0ｘ0.5 1.6ｘ0.8 2.0ｘ1.2 3.2ｘ1.6 3.2ｘ2.5 5.0ｘ2.5 6.4ｘ3.2功率值（W）1/16 1/16 1/10 1/8 1/4 1/2 1 3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片电容，贴片电阻，贴片电感基础知识--品牌大全1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。
电阻：美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信电容：美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA 三和、SAMYOUNG三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC 禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi 艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子电感：美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达2、请解释电阻、电容、电感封装的含义：0402、0603、0805。
表示的是尺寸参数。
0402:40*20mil；0603:60*30mil；0805:80*50mil。
3、请说明以下字母所代表的电容的精度：J、K、M、Z。
J——±5%；K——±10%；M——±20%；Z——+80%~-20%4、请问电阻、电容、电感的封装大小分别与什么参数有关？电阻封装大小与电阻值、额定功率有关；电容封装大小与电容值、额定电压有关；电感封装大小与电感量、额定电流有关。
5、电阻选型需要注意哪些参数？电阻值、精度、功率（在实际电路上换算出承受最大电流、最大电压）、封装。
6、电容选型需要注意哪些参数？电容值、精度、耐压、封装。
7、电感选型需要注意哪些参数？电感量（包括测量频率）、精度、最大承受电流、封装。
8、磁珠选型需要注意哪些参数？阻抗值（包括测量频率）、精度、最大承受电流、直流电阻（换算出最大直流压降）、封装。
9、整流二极管选型需要注意哪些参数？最大整流电流、最大反向工作电压、正向导通压降、封装。
10、开关MOS管选型需要注意哪些参数？最小开启电压Vgs（th）、最大栅源电压Vgs（max）、最大漏源电压Vds、最大漏源电流Id、导通电阻Rds（on）、耗散功率、封装。
11、直流电源的输出滤波电容，应如何根据实际工作电压选择电容的额定电压参数？电容的额定电压应该稍大于直流输出电压，根据电容额定电压标称值，选1.2~2倍直流输出电压即可。
12、理想电容两端的电压和电流的相位关系是：同相、反相、电压超前电流90°、电流超前电压90°？电流超前电压90°。
贴片电容：13、请列举一下上拉电阻的作用。
1）上电复位时，端口电平配置。
2） OC和OD门上拉确定高电平。
3）提高输出端口的高电平。
4）加大输出引脚的驱动能力。
5）降低输入阻抗，防止静电损伤。
6）提高总线的抗电磁干扰能力。
7）匹配电阻，抑制反射波干扰。
14、请列举一下零电阻的作用。
1）线路上的跨接跳线；2）可选的配置电路；3）调试预留位置；4）保险丝；5）不同地的单点连接。
15、请简述压敏电阻工作原理。
当压敏电阻上的电压超过一定幅度时，电阻的阻值降低，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。
16、请简述PTC热敏电阻作为电源电路保险丝的工作原理。
当电源输入电压增大或负载过大导致电流异常增大的时候，PTC热敏电阻因为温度增大而使其等效电阻迅速增大，从而使输出电压下降，减小输出电流。
当故障去除，PTC热敏电阻恢复到常温，其电阻又变的很小，电源电路恢复到正常工作状态。
17、常见贴片电容的材质有：X7R、X5R、Y5V、NPO（COG）、Z5U。
请问电容值和介质损耗最稳定的电容是哪一种？电容值和介质损耗最稳定的是NPO（COG）材质电容。
18、某磁珠的参数为100R@100MHz，请解释参数的含义。
在100MHz频率下的阻抗值是100欧姆。
19、请说明一下滤波磁珠和滤波电感的区别。
磁珠由导线穿过铁氧体组成，直流电阻很小，在低频时阻抗也很小，对直流信号几乎没有影响。
在高频（几十兆赫兹以上）时磁珠阻抗比较大，高频电磁场在铁氧体材料上产生涡流，使高频干扰信号转化为热量消耗掉。
磁珠常用于高频电路模块的电源滤波和高频信号回路滤波，抑制EMI干扰。
电感由线圈和磁芯组成，直流电阻较小，电感量较大。
电感多用于中低频电路的滤波，侧重于抑制传导性干扰，其应用频率在几十兆赫兹以下。
20、请问共模电感的作用是什么？抑制共模干扰。
21、请列举您知道的二极管品牌？DIODES、FAIRCHILD、FH风华、Formosa MS、IR、MCC、MOTOROLA、ON Semi、PHILIPS、RECTRON、ROHM、TOREX、TSC、VISHAY、WTE、XUYANG旭阳、江苏长电22、请列举您知道的二极管类型？开关二极管（小信号二极管）、肖特基二极管、整流二极管、稳压二极管（齐纳二极管）、瞬态电压抑制二极管（TVS）、变容二极管、发光二极管（LED）。
23、绿色发光二极管的导通压降大概是多少伏？2V左右。
24、变容二极管和稳压二极管正常工作状态下，应该加什么样的电压：正向、反向、前者正向后者反向、前者反向后者正向？均应加反向电压。
25、如果一个LED指示灯没有定义颜色，红、绿、黄、橙、蓝、白色你会选择哪一种，为什么？按照使用习惯，电源指示灯用红色，信号指示灯用绿色，这两种颜色的LED灯技术最成熟，价格最便宜。
26、请简述TVS瞬态电压抑制二极管的工作原理。
当TVS上的电压超过一定幅度时，器件迅速导通，从而将浪涌能量泄放掉，并将浪涌电压限制在一定的幅度。
27、请列举您知道的二极管型号。
1N4148、1N5817、1N5819、1N5820、1N5822、1N4001、1N4007、SR160、SR360、BAT54A、BAT54C、BAT54S28、请列举您知道的NPN三极管型号。
2N2222、2N3904、2N5550、2N5551、M8050、S9013、S9014、S901829、请列举您知道的PNP三极管型号。
2N3906、M8550、S9012、2SB1005、2SB1184、2SB1386、2SB1412、2N4403、2N403030、列举您知道的P-MOS管型号。
AO3415、Si2301DS、Si2305DS、AP4435M、AP9435M31、列举您知道的N-MOS管型号。
IRF7809A、Si2302DS、BSS13832、三极管的β参数反映的是什么能力：电流控制电流、电流控制电压、电压控制电流、电压控制电压？β值反映的是基极电流对集电极和发射极电流的控制能力，所以属于电流控制电流的能力。
33、为什么OD（开漏）门和OC（开集）门输出必须加上拉电阻？因为MOS管和三极管关闭时，漏极D和集电极C是高阻态，输出无确定电平，实际应用必须通过电阻上拉至确定电平。
34、列举您知道的LDO（低压差线性稳压器）的型号。
AZ1084、AZ1085、AZ1086、AMS1117、AS1581、APL5102、BL8503、AP1184、AP1186、LM7805、 LM7812、LM7905、R1114、RT9169、RT9172、TPS73701、XC6206、XC6210。
35、请列举您知道的DC-DC控制器型号。
AP34063、AAT1160、APW7102、APW7136、BL8530、AP1507、LM2576、LM2596、RT8008、SP6123、 XC920136、请简述一下DC-DC和LDO的区别。
DC-DC通过开关斩波、电感的磁电能量转换、电容滤波实现基本平滑的电压输出。
关电源输出电流大，带负载能力强，转换效率高，但因为有开关动作，会有高频辐射。
LDO是通过调整三极管或MOS管的输入输出电压差来实现固定的电压输出，基本元件是调整管和电压参考元件，电压转换的过程是连续平滑的，电路上没有开关动作。
LDO电路的特点是输出电压纹波很小，带负载能力较弱，转换效率较低。
37、请问电荷泵升压电路一般应用在什么场合？电荷泵可以胜任大电流的应用吗，为什么？电荷泵通过开关对电容充放电实现升压，因为电路没有电感元件储能，驱动能力较弱，只可以用于小电流场合。
38、请列举您知道的复位IC型号。
IMP809、IMP811。
39、请列举您知道的51单片机型号。
AT89C2051、AT89C51、AT89S52、W78E65、W78E516B。
40、请列举您知道的ARM CPU型号。
S3C4510B、S3C44B0、S3C2440、S3C2442、S3C2443、S3C2410、S3C2412、S3C2416、S3C 6400、OMAP3530、AM351741、请解释WatchDog（看门狗）的工作原理。
