电阻、电容、电感基础知识

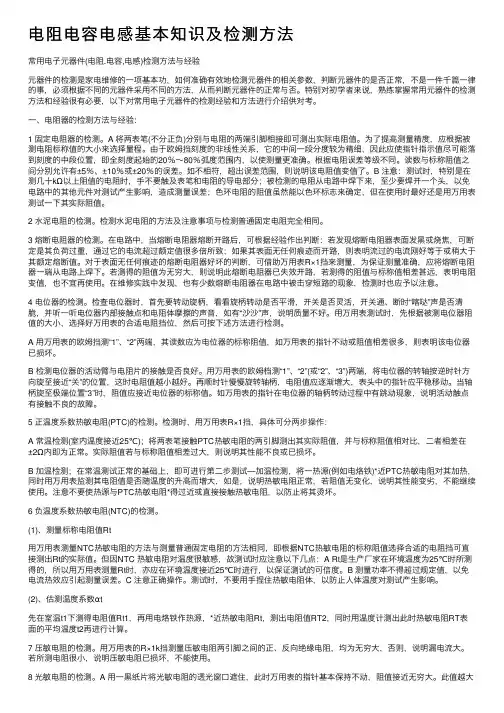

电阻电容电感基本知识及检测方法
电阻电容电感基本知识及检测⽅法常⽤电⼦元器件(电阻.电容,电感)检测⽅法与经验元器件的检测是家电维修的⼀项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是⼀件千篇⼀律的事，必须根据不同的元器件采⽤不同的⽅法，从⽽判断元器件的正常与否。
特别对初学者来说，熟练掌握常⽤元器件的检测⽅法和经验很有必要，以下对常⽤电⼦元器件的检测经验和⽅法进⾏介绍供对考。
⼀、电阻器的检测⽅法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提⾼测量精度，应根据被测电阻标称值的⼤⼩来选择量程。
由于欧姆挡刻度的⾮线性关系，它的中间⼀段分度较为精细，因此应使指针指⽰值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测⼏⼗kΩ以上阻值的电阻时，⼿不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，⾄少要焊开⼀个头，以免电路中的其他元件对测试产⽣影响，造成测量误差；⾊环电阻的阻值虽然能以⾊环标志来确定，但在使⽤时最好还是⽤万⽤表测试⼀下其实际阻值。
2 ⽔泥电阻的检测。
检测⽔泥电阻的⽅法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表⾯发⿊或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表⾯⽆任何痕迹⽽开路，则表明流过的电流刚好等于或稍⼤于其额定熔断值。
对于表⾯⽆任何痕迹的熔断电阻器好坏的判断，可借助万⽤表R×1挡来测量，为保证测量准确，应将熔断电阻器⼀端从电路上焊下。
若测得的阻值为⽆穷⼤，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使⽤。
电路单元知识点总结
电路单元知识点总结一、电路基础知识1. 电流、电压、电阻的概念及关系2. 串联电路和并联电路的特点及区别3. 电路的基本元件：电源、导线、电阻、电容、电感4. 安全用电知识：绝缘、漏电保护、过载保护等二、电阻电路1. 电阻的基本性质及分类2. 串联电阻、并联电阻的计算方法3. 电阻的等效电路4. 电阻的功率计算三、电容电路1. 电容的基本性质及分类2. 电容的充放电规律3. 电容的串联和并联4. 电容的能量计算四、电感电路1. 电感的基本性质及分类2. 电感的串联和并联3. 电感的能量存储4. 交流电路中的电感五、交流电路1. 交流电的基本概念2. 交流电的参数：频率、周期、有效值3. 交流电的基本电路：电容电路、电感电路、RLC电路4. 交流电的复数分析六、二极管和晶体管1. 二极管的基本特性2. 二极管的工作原理3. 晶体管的基本特性4. 晶体管的工作原理七、运算放大器1. 运算放大器的基本原理2. 运算放大器的输入输出特性3. 运算放大器的基本电路：放大电路、求和电路、积分电路4. 运算放大器的应用八、数字电路1. 逻辑门电路的基本概念2. 逻辑门电路的基本元件与符号3. 逻辑门电路的基本特性4. 组合逻辑电路和时序逻辑电路的基本原理以上是电路单元的基本知识点总结，下面我将详细展开一些典型的知识点进行解释和说明。
首先我们来谈一谈电路基础知识。
在电路中，电流、电压、电阻是最基础且最重要的概念。
电流是电荷的流动，一般用符号“I”表示，单位是安培(A)；电压是电场的作用力，一般用符号“U”表示，单位是伏特(V)；电阻是阻碍电流流动的物理量，一般用符号“R”表示，单位是欧姆(Ω)。
它们之间有一个很重要的关系：欧姆定律。
根据欧姆定律，电压等于电流乘以电阻，即U=IR。
这是电路中最基本的公式之一，也是很多问题的起点。
电路单元中，最常见的电路分类是串联电路和并联电路。
串联电路是指电流只有一条路径，通过各个电阻、电容、电感等元件，而并联电路是指电流有多条路径，并行通过各个元件。
常用电子元器件基础(阻抗元件)
按电容量可否调整分为：
固定电容
可变电容
微调电容
按所用介质不同分为：电解电容器、云母电容器、 瓷介电容器、玻璃釉电容器、纸质电容器、薄膜 电容器等。
常见电容器的字母符号：
字母 电容器介质材料 字母 电容器介质材料
A
B C D E
钽电解
聚苯乙烯等非极性有机薄膜 高频陶瓷 铝电解 其他材料电解
L
2. 电阻器的主要参数
电阻器的参数主要包括标称阻值、允许偏差和额 定功率。
（1）标称阻值 电阻的阻值不是任意选定的，为便于生产和选用，国标规 定了一系列的阻值作为产品的标准值，叫做电阻器的标称 阻值。国产电阻器的标称阻值如下表所示，任何固定电阻 器的阻值都应符合下表所列数值乘以10n（10、100、 1000、……）。
现介绍几种方法：
1）第一环距端部较近，偏差环距 其他环较远。 2）偏差环较宽，宽度是其它环的
1.5-2倍。
3）有效数字环无金、银色。 4）偏差环无黑色、橙色、黄色、
灰色、白色。
5）试读：电阻器的阻值应符合国 标规定，且不大于22MΩ，否则说 明读反。
应注意的是：有些厂家不严格按第1、2条生产，以上各条应综合考虑。
碳膜电阻器
金属膜电阻器
方形线绕电阻（俗称水泥电阻）
金属氧化膜电阻器
电位器旋钮
可调电阻
直插排阻
热敏电阻器
光敏电阻器
压敏电阻器
几种常用电阻器的性能比较
碳膜电阻器（RT）
性能特点：有良好的稳定性，噪声较小，高频特性好，阻值范围宽，价格低廉。缺点： 热稳定性差，精度低。 用途：广泛应用于常规电子电路中。 阻值范围：10Ω—10MΩ。 识别：可以从颜色上来识别，碳膜色环电阻一般为米黄色外壳，有 4个色环。
电子元器件—电阻电容电感知识大全PPT版
第一课 电阻元件 电感元件 电容元件 电感的符号
电感器
带铁（磁）芯电感器 非铁磁芯电感器
可调电感器
带抽头电感器
磁芯微调电感器
铁芯变压器
绕组间有屏蔽的变压器 带屏蔽变压器
第一课 电阻元件 电感元件 电容元件
电感
第一课 电阻元件 电感元件 电容元件
色环电感基本构造
导磁体性质：铁氧体磁芯 绕线形式：单层密绕式 电感量：10,33,47,100... 应用范围：滤波 种类：电感线圈 封装形式：色环电感
色环电感特征
1.色环电感结构坚固，成本低廉，适合 自动化生产。 2.特殊铁芯材质，高Q值及自共振频率。 3.外层用环氧树脂处理，可靠度高。 4.电感范围大，可自动插件。
第2. 一常课用电的阻电元感件器电—感—元扼件流电线容元圈件
扼流线圈：又称为扼流 圈、阻流线圈、差模电感器， 是用来限制交流电通过的线 圈，分高频阻流圈和低频阻 流圈。采用开磁路构造设计， 有结构性佳、体积小、高Q 值、低成本等特点，适用于 笔记型电脑、喷墨印表机、 影印机、显示监视器、手机、 宽频数据机、游戏机、彩色 电视、录放影机、摄影机、 微波炉、照明设备、汽车电 子产品等。
它是利用半导体光敏效应制成的一种元件。电阻值随入 射光线的强弱而变化，光线越强，电阻越小。无光照射时， 呈现高阻抗，阻值可达1.5MΩ以上；有光照射时，材料激发 出自由电子和空穴，其电阻值减小，随着光强度的增加，阻 值可小至1kΩ以下。
如：可见光敏电阻，主要材料是硫化镉，应用于光电控 制。红外光敏电阻，主要材料是硫化铅，应用于导弹、卫星 监测。
第一课 电阻元件 电感元件 电容元件
电阻,电容,电感之基本参数
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。

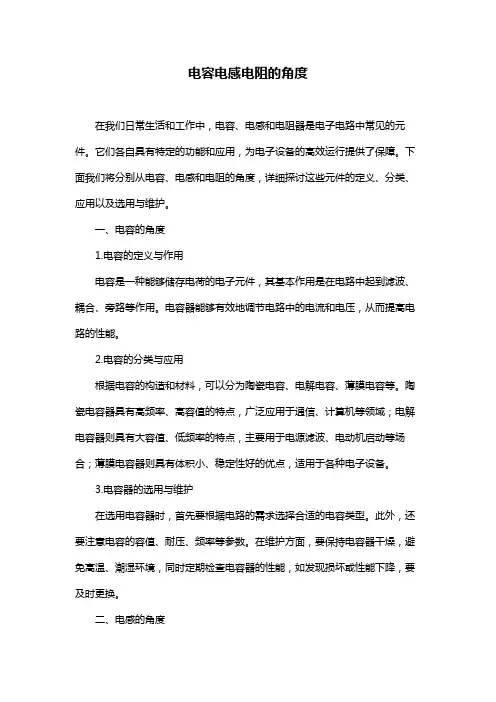

电容电感电阻的角度
电容电感电阻的角度在我们日常生活和工作中，电容、电感和电阻器是电子电路中常见的元件。
它们各自具有特定的功能和应用，为电子设备的高效运行提供了保障。
下面我们将分别从电容、电感和电阻的角度，详细探讨这些元件的定义、分类、应用以及选用与维护。
一、电容的角度1.电容的定义与作用电容是一种能够储存电荷的电子元件，其基本作用是在电路中起到滤波、耦合、旁路等作用。
电容器能够有效地调节电路中的电流和电压，从而提高电路的性能。
2.电容的分类与应用根据电容的构造和材料，可以分为陶瓷电容、电解电容、薄膜电容等。
陶瓷电容器具有高频率、高容值的特点，广泛应用于通信、计算机等领域；电解电容器则具有大容值、低频率的特点，主要用于电源滤波、电动机启动等场合；薄膜电容器则具有体积小、稳定性好的优点，适用于各种电子设备。
3.电容器的选用与维护在选用电容器时，首先要根据电路的需求选择合适的电容类型。
此外，还要注意电容的容值、耐压、频率等参数。
在维护方面，要保持电容器干燥，避免高温、潮湿环境，同时定期检查电容器的性能，如发现损坏或性能下降，要及时更换。
二、电感的角度1.电感的定义与作用电感是一种能够储存磁能的电子元件，其主要作用是在电路中起到滤波、振荡、延迟等作用。
电感器能够有效地调节电路中的电流和电压，从而提高电路的性能。
2.电感的分类与应用根据电感的构造和材料，可以分为线圈电感、磁芯电感、贴片电感等。
线圈电感具有高感值、低频率的特点，广泛应用于音响、电视等领域；磁芯电感则具有高频、低感值的特点，主要用于通信、计算机等领域；贴片电感则具有体积小、稳定性好的优点，适用于各种电子设备。
3.电感器的选用与维护在选用电感器时，首先要根据电路的需求选择合适的电感类型。
此外，还要注意电感的感值、耐压、频率等参数。
在维护方面，要保持电感器干燥，避免高温、潮湿环境，同时定期检查电感器的性能，如发现损坏或性能下降，要及时更换。
三、电阻的角度1.电阻的定义与作用电阻是一种能够阻碍电流流动的电子元件，其主要作用是在电路中起到分压、限流、保护等作用。
电阻电容电感元件及其特性
一、电阻元件
二端元件： 有两个端钮与外部相连的元件。
二端电阻元件的 u、i 关系可由 u – i 平面的一条
曲线（伏安特性曲线）确定。
f(u,i)0
（电阻元件的电压与电流的约束关系， 简称VCR）
分 时不变电阻 或 线性电阻（过原点的直线）
类 时变电阻
非线性电阻
的值及 t = 2π/300 时的电流。
解： 电压 u 的最大值为60V，所以
+ i
1C 602 18 2
C632063366010 02F
u -
C
i C d u 0 .0d ( 1 6s0 1 in t0 ) 0 6c0 1 otA 0 s 0
d t
d t
t 2π 时 300
u、i、e（电动势）的参考方向为关联参考方向
edLdi
dt
dt
ue Ldi dt
i1
t
udti(0)
L0
i
+
–
uL e
–
+
3. 电感元件储存的能量 （关联参考方向）
电感 L 在任一瞬间吸收的功率：
pui Lidi dt
电感 L 在 dt 时间内吸收的能量：
P > 0 吸收能量 P < 0 释放能量
瓷介电容器系列 主要有：CC1， CC81， CT1，CT81，等
独石电容器 主要有： CC4， CT4. CC42, CT42 等
多层片状陶瓷电容器 （ SMD 贴 片 电 容 全 系 列） 片式钽电解电容 主要有： CC41，CT41.CA45 等
小型电 解电容
金属化聚丙烯 薄膜电容器
电阻、电容、电感及其阻抗、容抗、感抗概念回顾
电阻、电容、电感及其阻抗、容抗、感抗概念回顾(/yeqishi/article/details/5441820)[原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。
我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。
为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。
电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。
电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。
电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。
一个电子的电荷是1.6×10ˉ19库仑。
电感自感与互感的统称。
自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。
以字母L表示，单位为亨H。
互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。
这种现象叫做互感现象，简称互感。
以字母M表示，单位为亨H。
感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。
感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。
容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻、电容、电感基础知识（一）电阻常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
表1是几种常用电阻的结构和特点。
图1 电阻的外形电阻种类(电阻结构和特点):碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
碳膜电阻成本较低，性能一般。
金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小，功率较大。
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。
电阻的标称阻值，往往和它的实际阻值不完全相符。
有的阻值大一些，有的阻值小一些。
电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级国家规定出一系列的阻值作为产品的标准。
不同误差等级的电阻有不同数目的标称值。
误差越小的电阻，标称值越多。
表2是普通电阻的标称阻值系列。
表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;允许误差标称阻值系列1.0 1.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0±5%3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1±10% 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2±20% 1.0 1.5 2.2 3.3 4.7 6.8表3 普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。
一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。
在电路中，电阻的阻值，一般都标注标称值。
如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。
如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。
电阻长时间工作时允许消耗的最大功率叫做额定功率。
电阻消耗的功率可以由电功率公式：P=I×U P=I2×R P=U2/R计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。
电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。
在电路图中，常用图2所示的符号来表示电阻的标称功率。
选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。
比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。
图2 电阻的功率标识为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图3所示。
第一个字母R 表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。
上图是碳膜电阻，下图是精密金属膜电阻。
表1列出电阻的类别和符号。
表2是常用电阻的技术特性。
图3 电阻的类型标识顺序类别名称简称符号第一个字母主称电阻器电位器阻位RW第二个字母导体材料碳膜金属膜金属氧化膜线绕碳金氧线TJYX第三个字母形状性能等大小精密测量高功率小精量高XJLG 表4 电阻的类别和符号电阻类别额定功率（W）标称阻值范围（Ω）温度系数（1/℃）噪声电势（uV/V）运用频率表5 常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。
在电阻上有三道或者四道色环。
靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。
第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。
第四道色环表示阻值的误差。
色环颜色所代表的数字或者意义见表1。
图4 电阻的电路符号表示方法色别第一色环第二色环第三色环第四色环误差棕1110红22100橙331000黄4410000绿55100000蓝661000000紫7710000000灰88100000000白991000000000黑001金0.1±5%银0.01±10%无色±20%表6 色环颜色所代表的数字或意义比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。
这个电阻的阻值就是270000欧，误差是±10%。
双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
电阻的型号命名方法，分类，主要特性参数导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、5 0、1004、额定电压：由阻值和额定功率换算出的电压。
5、最高工作电压：允许的最大连续工作电压。
在低气压工作时，最高工作电压较低。
6、温度系数：温度每变化1℃所引起的电阻值的相对变化。
温度系数越小，电阻的稳定性越好。
阻值随温度升高而增大的为正温度系数，反之为负温度系数。
7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。
8、电压系数：在规定的电压范围内，电压每变化1伏，电阻器的相对变化量。
9、噪声：产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
（二）电容常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容等。
图1 电容的外形电容种类电容结构和特点纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
表1 常用电容的结构和特点电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
表2 常用固定电容允许误差的等级表3 常用固定电容的标称容量系列电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
表4是常用固定电容直流工作电压系列。
有*的数值，只限电解电容用。
1.64 6.310162532*405063 100125*160250300*400450*5006301000表4 常用固定电容的直流电压系列由于电容两极之间的介质不是绝对的绝缘体，它的电阻不是无限大，而是一个有限的数值，一般在1000兆欧以上。
电容两极之间的电阻叫做绝缘电阻，或者叫做漏电电阻。
漏电电阻越小，漏电越严重。
电容漏电会引起能量损耗，这种损耗不仅影响电容的寿命，而且会影响电路的工作。
因此，漏电电阻越大越好。
电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图2所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
