CAD尺寸标注的原则
Auto_CAD中轴测图的尺寸标注方法
Auto CAD中轴测图的尺寸标注方法轴测图立体感强、直观性好，但是轴测图说到底还是二维图,并不是真正的三维实体,所以其尺寸标注如果按一般的标注进行，其立体效果就体现不出来,许多人标注不规范，标注误区及正确标注方法如下: 1、错误的标注：
这是用“线性”标注，显然是很错误的。
这是用“对齐”标注，也不对。
2、正确的标注是：
正确标注的原则：
（1）尺寸数字的方向与尺寸界线的方向一致；
（2）尺寸数字与尺寸线、尺寸界线在一个平面内。
3、标注方法：
（1）用“标注”——“倾斜”菜单命令，选中400的尺寸，捕捉长方体的端点为基点，给出倾斜的方向：
（2）确定后，尺寸界线发生了倾斜，符合了标注要求，但尺寸数字还是不正确。
此时应该把尺寸数字旋转-30度：
（3）打开“文字样式”，新建二个新样式，样式名为“30”和“-30”，倾斜角度分别是+30度和-30度：
（4）选中400尺寸，将其置于-30的文字样式中，立刻得到正确的标注：
（5）同样用“标注”——“倾斜”菜单命令，给出倾斜方向，得到：
（6）将400文字旋转+30度，得到正确的标注：
（7）用相同的“倾斜”和“旋转”方法，得到宽度和高度方向的正确标注：
4、圆的尺寸标注：
（1）圆的轴测图为椭圆，不能直接标注:
（2）以椭圆的中心为圆心，适当长为半径，画一个圆，与椭圆相交于A点：
（3）标注圆的半径，箭头尽量靠近A点，尺寸是不对的：
（4）用ED命令修改错误的R162.9，改为正确的R150,并删除标记A 和辅助圆，得到正确的标注!
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。

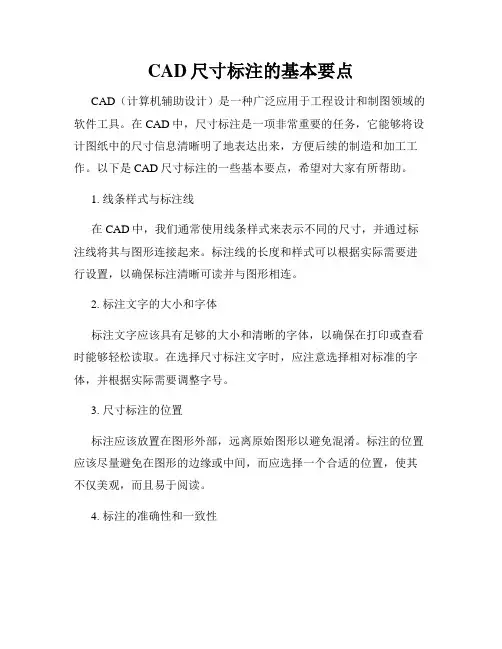

CAD尺寸标注的基本要点
CAD尺寸标注的基本要点CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。
在CAD中，尺寸标注是一项非常重要的任务，它能够将设计图纸中的尺寸信息清晰明了地表达出来，方便后续的制造和加工工作。
以下是CAD尺寸标注的一些基本要点，希望对大家有所帮助。
1. 线条样式与标注线在CAD中，我们通常使用线条样式来表示不同的尺寸，并通过标注线将其与图形连接起来。
标注线的长度和样式可以根据实际需要进行设置，以确保标注清晰可读并与图形相连。
2. 标注文字的大小和字体标注文字应该具有足够的大小和清晰的字体，以确保在打印或查看时能够轻松读取。
在选择尺寸标注文字时，应注意选择相对标准的字体，并根据实际需要调整字号。
3. 尺寸标注的位置标注应该放置在图形外部，远离原始图形以避免混淆。
标注的位置应该尽量避免在图形的边缘或中间，而应选择一个合适的位置，使其不仅美观，而且易于阅读。
4. 标注的准确性和一致性在进行尺寸标注时，应确保尺寸的准确性。
标注应将尺寸的实际值准确地反映出来，并确保与实物尺寸一致。
此外，标注应该具有一致的风格和单位，以保持整个图纸的一致性。
5. 尺寸标注的宽度尺寸标注的线宽应该与图纸中其他线条的宽度相同或类似。
这样可以避免尺寸标注过于突出或不够明显，使其与其他元素融为一体。
6. 尺寸的标注方式在CAD中，有多种标注方式可供选择，如水平标注、垂直标注、对称标注、直径标注等。
根据具体需要和设计要求选择合适的标注方式，并确保标注的清晰易读。
7. 避免冲突尺寸标注应该避免与图形中的其他元素产生冲突，如文字、符号或其他标注。
应该确保标注的位置和方向不会与其他元素相冲突，以保持整体的清晰度和可读性。
总结起来，CAD尺寸标注是一个十分重要的环节，它直接关系到产品的设计和制造。
在进行尺寸标注时，我们应该注意线条样式与标注线的设置，选择合适的字体和字号，正确选定标注的位置，保持准确性和一致性，注意标注的宽度和冲突问题。

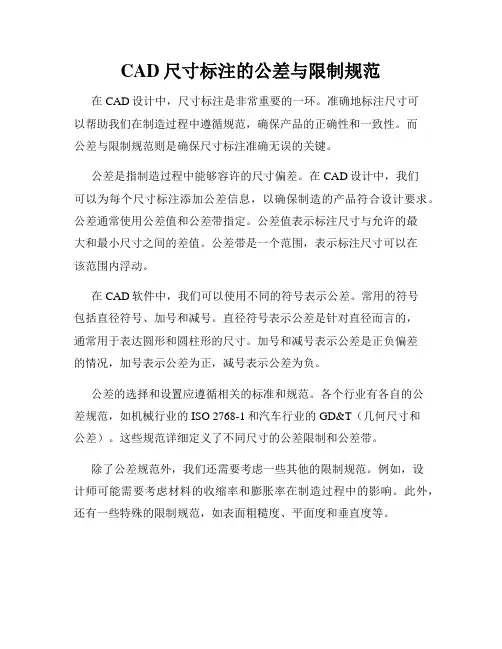

CAD尺寸标注的公差与限制规范
CAD尺寸标注的公差与限制规范在CAD设计中，尺寸标注是非常重要的一环。
准确地标注尺寸可以帮助我们在制造过程中遵循规范，确保产品的正确性和一致性。
而公差与限制规范则是确保尺寸标注准确无误的关键。
公差是指制造过程中能够容许的尺寸偏差。
在CAD设计中，我们可以为每个尺寸标注添加公差信息，以确保制造的产品符合设计要求。
公差通常使用公差值和公差带指定。
公差值表示标注尺寸与允许的最大和最小尺寸之间的差值。
公差带是一个范围，表示标注尺寸可以在该范围内浮动。
在CAD软件中，我们可以使用不同的符号表示公差。
常用的符号包括直径符号、加号和减号。
直径符号表示公差是针对直径而言的，通常用于表达圆形和圆柱形的尺寸。
加号和减号表示公差是正负偏差的情况，加号表示公差为正，减号表示公差为负。
公差的选择和设置应遵循相关的标准和规范。
各个行业有各自的公差规范，如机械行业的ISO 2768-1和汽车行业的GD&T（几何尺寸和公差）。
这些规范详细定义了不同尺寸的公差限制和公差带。
除了公差规范外，我们还需要考虑一些其他的限制规范。
例如，设计师可能需要考虑材料的收缩率和膨胀率在制造过程中的影响。
此外，还有一些特殊的限制规范，如表面粗糙度、平面度和垂直度等。
表面粗糙度是指产品表面的凹凸不平程度。
在CAD设计中，我们可以使用专门的符号和数值表示表面粗糙度要求。
这些要求会对产品的制造和使用产生影响，因此需要在设计阶段加以考虑。
平面度和垂直度是描述平面和垂直方向的偏差的指标。
在CAD设计中，我们可以为平面和垂直方向的尺寸标注设置相应的公差。
这些公差规范可以确保产品的平面度和垂直度符合要求，从而提高产品的精度和质量。
在进行CAD尺寸标注时，我们需要充分理解公差与限制规范的意义和作用。
合理设定公差和限制规范，可以确保产品的制造过程和实际使用过程中的质量和一致性。
不仅如此，准确的尺寸标注和公差表达还可以简化制造过程，减少误差和浪费。
总之，CAD尺寸标注的公差与限制规范在设计和制造过程中起着重要的作用。
CAD软件中的图纸标注技巧与方法
CAD软件中的图纸标注技巧与方法在CAD软件的设计过程中，图纸标注是非常重要的一环。
图纸标注可以帮助工程师和设计师更加准确地理解设计意图，并且在实际制造和装配过程中起到指导作用。
本文将介绍一些常用的CAD软件中的图纸标注技巧与方法，帮助读者提高工作效率和图纸质量。
首先，我们需要了解图纸标注的基本原则。
标注应该简洁明了，具有可读性，并且要符合标准规范。
一个好的标注应该包括尺寸、公差、材料、制造工艺等信息，以便于制造和检验。
下面是一些常用的图纸标注技巧与方法：1. 尺寸标注：尺寸标注是图纸标注的核心内容。
在CAD软件中，我们可以使用标注工具快速添加尺寸标注。
一般来说，标注应该放置在图形的外部，并且与图形保持一定的距离，以免造成混淆。
标注的文字和箭头要清晰可见，并且要与标注线垂直。
2. 公差标注：公差是指制造过程中允许的尺寸偏差范围。
在CAD软件中，我们可以使用特定的符号来表示不同类型的公差。
例如，使用Φ表示直径公差，使用±表示线性公差。
在标注公差时，应该清晰明了地表示上下限和公差值，以便于制造部门理解。
3. 材料标注：材料标注是指在图纸中明确表示构件所使用的材料。
在CAD软件中，我们可以使用文本工具添加材料标注。
标注应该放置在图纸的注释框中，并且要使用简单明了的文字描述材料特性，如材料类型、硬度等。
4. 制造工艺标注：制造工艺标注是指在图纸中明确表示构件的制造工艺要求。
在CAD软件中，我们可以使用文本工具添加制造工艺标注。
标注应该放置在图纸的注释框中，并且要使用简单明了的文字描述工艺要求，如焊接方式、表面处理等。
5. 位置标注：位置标注是指在图纸中明确表示构件在装配中的相对位置关系。
在CAD软件中，我们可以使用块或引用图形的方式添加位置标注。
标注应该放置在图纸的适当位置，并且要使用简单明了的文字描述位置关系，如垂直、水平等。
除了以上介绍的标注技巧与方法，CAD软件还提供了很多其他实用的功能来辅助图纸标注，如自动标注、批量标注等。
用CAD设计精确的尺寸标注
用CAD设计精确的尺寸标注在CAD设计中，尺寸标注是十分关键的一步。
准确的尺寸标注不仅能够确保设计的准确性，还能够方便制造和检查。
下面将介绍一些使用CAD软件进行精确尺寸标注的技巧。
1. 选择正确的标注工具：在CAD软件中，通常有多种标注工具可供选择，如线性尺寸、径向尺寸、角度尺寸等。
根据设计的需要，选择相应的标注工具进行标注。
比如，在设计一个零件的尺寸时，可以使用线性尺寸工具进行标注。
2. 确定标注的起点和终点：在进行尺寸标注之前，需要先确定标注的起点和终点。
起点是标注线的起始位置，通常与被标注的对象的特征点对齐。
终点是标注线的结束位置，通常与被标注的对象的另一个特征点对齐。
在选择起点和终点时，要将其位置放置在合适的位置，以便于观察和读取。
3. 设置标注的尺寸文字风格：在进行尺寸标注之前，可以设置标注的尺寸文字风格。
可以选择不同的字体、字号、颜色等进行设置。
一般情况下，选择清晰易读的字体和适当的字号，以确保标注的准确性和可读性。
4. 使用对齐功能：CAD软件通常提供对齐功能，可以帮助我们快速准确地将标注线与被标注对象对齐。
比如，在进行线性尺寸标注时，可以使用对齐功能将标注线与被标注对象的两个特征点对齐，以确保标注的准确性。
5. 避免标注重叠：在进行尺寸标注时，要注意避免标注文字之间的重叠。
如果标注文字重叠在一起，会导致标注的不清晰，难以读取。
可以通过调整文字的位置或字号大小来避免标注重叠。
6. 标注注意事项：在进行尺寸标注时，还需要注意一些细节。
首先，要确保标注的尺寸是准确的，可以通过测量或计算来得到。
其次，要注意标注的一致性，即相同特征的尺寸标注应该使用相同的标注方式和风格。
最后，要将标注放置在合适的位置，以便于观察和读取。
总而言之，CAD设计中的精确尺寸标注是确保设计准确性和方便制造和检查的关键步骤。
通过选择正确的标注工具、确定标注的起点和终点、设置标注的尺寸文字风格、使用对齐功能、避免标注重叠以及注意一些细节，我们可以高效准确地进行尺寸标注。
CAD标注规则教程
CAD标注规则教程一、CAD标注的基本原则1.信息准确：标注内容必须准确、清晰地表达设计意图，避免歧义和混淆。
2.统一规范：标注应该按照相同的规范进行，包括字体、文字样式、标注符号等。
3.适度简洁：标注内容要尽可能简洁明了，避免过多的文字和符号。
4.位置合理：标注应该尽可能靠近被标注的对象，同时不影响设计的美观和效果。
5.标注专业：标注内容应该符合相关专业标准和规范要求，如建筑标准、机械标准等。
二、CAD标注的常用方法1.线性标注：线性标注是指在CAD绘图中使用直线或多段直线的方式进行标注，通常用来标注长度、高度、宽度等尺寸。
2.弧长标注：弧长标注是指在CAD绘图中使用弧线的方式进行标注，通常用来标注圆弧、曲线等几何形状的弧长。
3.角度标注：角度标注是指在CAD绘图中使用角度符号和数字的方式进行标注，通常用来标注两条直线或曲线之间的夹角。
4.文字标注：文字标注是指在CAD绘图中使用文字的方式进行标注，通常用来标注文字信息、说明、注释等内容。
5.尺寸标注：尺寸标注是指在CAD绘图中使用标注符号、线性标注和文字标注的方式进行尺寸标注，通常用来标注物体的尺寸、距离等信息。
三、CAD标注规则的操作方法1.选择标注工具：首先在CAD软件中选择合适的标注工具，如线性标注、弧长标注、角度标注等。
2.指定标注对象：然后在绘图中指定需要标注的对象，如直线、圆弧、角度等。
3.输入标注内容：接着输入标注内容，包括尺寸、角度、文字等信息。
4.调整标注样式：最后根据需要调整标注的样式，如字体大小、颜色、位置等。
5.完成标注操作：完成以上步骤后，将标注内容添加到绘图中，并保存绘图文件。
四、CAD标注的注意事项1.避免重复标注：在进行CAD标注时要避免重复标注同一对象的信息，避免造成混淆和错误。
2.避免标注叠加：标注的位置要尽量避免叠加在一起，以免影响标注内容的清晰度和可读性。
3.注意标注比例：标注的字体大小和线条粗细要根据绘图比例来调整，确保标注的合适和清晰。
CAD尺寸标注规范
正确： 要符合国家原则旳有关规定。 完全： 要标注制造零件所需要旳全部尺寸，不漏掉，
不反复。 清楚： 尺寸布置要整齐、清楚，便于阅读。 合理： 标注旳尺寸要符合设计要求及工艺要求。
（二）标注尺寸旳基本规则
⒈ 尺寸数值为零件旳真实大小，与绘图比 例及绘图旳精确度无关。
⒉ 以毫米为单位，如采用其他单位时，则 必须注明单位名称。
低尺寸误差，确保产品质量。
♣ 三方基准：任何一种零件都有长、宽、高三个方向旳
尺寸。所以，每一种零件也应有三个方向 旳尺寸基准。
♣ 主辅基准：零件旳某个方向可能会有两个或两个以上
旳基准。一般只有一种是主要基准，其他 为次要基准，或称辅助基准。应选择零件 上主要几何要素作为主要基准。
10 12
40 ±0.02 58 6 +0.027 16
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线旳上方，也可注在尺 寸线旳中断处。 水平方向字头向上，垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字旳方向，一般应按上图所示
方向注写，并尽量防止在图示30°范围 内标注尺寸，无法防止时应引出标注。
⑶ 尺寸数字不可被任 何图线所经过，否 则必须将该图线断 开。
3 M6 10 孔 12
3 M6 10 孔 12
需要注出钻孔深度时， 应明确标注出钻孔深 度尺寸。
尺寸标注措施
一、基本措施 形体分析法 将组合体分解为若干个基本体和简朴体，在形
体分析旳基础上标注三类尺寸。 ⑴ 定形尺寸
拟定各基本体形状和大小旳尺寸。 ⑵ 定位尺寸
拟定各基本体之间相对位置旳尺寸。
cad标注尺寸标准
cad标注尺寸标准CAD标注尺寸标准。
在CAD设计中，标注尺寸是非常重要的一环，它直接关系到产品的质量和生产的准确性。
因此，标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。
本文将详细介绍CAD标注尺寸的相关标准，希望对广大CAD设计人员有所帮助。
一、标注尺寸的基本原则。
1. 尺寸标注应简洁明了，方便加工和检验。
2. 尺寸标注应尽可能准确，不得模棱两可。
3. 尺寸标注应有利于零件的装配和使用。
4. 尺寸标注应符合国家标准和行业标准。
二、标注尺寸的常用符号。
1. 直径标注，⌀。
2. 半径标注，R。
3. 角度标注，∠。
4. 深度标注，深。
三、标注尺寸的常见标准。
1. 尺寸标注的位置，一般情况下，尺寸标注应放在视图的上方或右侧，不宜放在视图内部或下方。
2. 尺寸标注的字体和线型，尺寸标注的字体应清晰、整齐，线型应与图纸的线型一致，不得混乱。
3. 尺寸标注的对齐，尺寸标注应与对应的尺寸线对齐，不得偏离或交叉。
4. 尺寸标注的间距，尺寸标注之间的间距应适中，不得过于拥挤或过于稀疏。
5. 尺寸标注的标准符号，尺寸标注所用的符号应符合国家标准和行业标准，不得随意变动或省略。
四、标注尺寸的注意事项。
1. 在标注尺寸时，应注意尺寸的选择和合理性，不得标注无关紧要的尺寸。
2. 在标注尺寸时，应注意尺寸的精确度和有效数字的位数，不得含糊不清或过于精确。
3. 在标注尺寸时，应注意尺寸的对齐和布局，不得凌乱或拥挤。
4. 在标注尺寸时，应注意尺寸的统一和一致性，不得出现矛盾或错误。
五、标注尺寸的实例分析。
以某零件为例，对其尺寸进行标注，包括直径、半径、角度、深度等各种尺寸标注，分析其合理性和规范性，以及可能存在的问题和改进的方案。
六、总结。
CAD标注尺寸标准对于产品设计和生产具有重要意义，只有严格按照标准进行标注，才能保证产品的质量和准确性。
因此，CAD设计人员应深入学习和理解标注尺寸的相关标准，不断提高自身的标注水平，为产品的设计和生产贡献自己的力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸标注的原则：
1.标准：符合国家标准；完整:标注的尺寸没有遗漏；合理：能加工出来，而且能测量出来。
2.标主的尺寸必须为最后尺寸，因为加工时一般给后续加工留有余量；标注的尺寸必须为
物的实际尺寸，不能因画图比例的大小而改变其真实性。
3.标注尺寸时，先定位，后定形。
4.标注时，按单一的原则去标注图形，即对某一个图形的定形与定位尺寸全部标注完备后，
再去标注另一个图形。
5.定位图形时，以尺寸标注的基准点作为坐标原点，对其进行横纵坐标的标注，也可以通
过尺寸传递的方式进行定位。
