CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。
CAD国标字体和标注设置精品文档8页

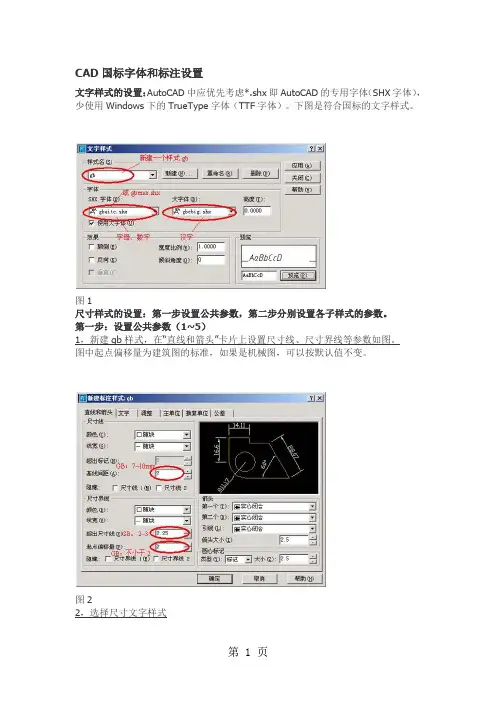

CAD国标字体和标注设置文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。
图77，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图88，点击确定，看到gb样式下的线性标注子样式。
图99，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图1010，对直径标注的文字及箭头位置作调整。
图1111，点击“确定”完成gb样式下的直径标注子样式。
图1212，半径标注子样式与直径标注的设置完全相同。
注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。
CAD尺寸标注细则规范
CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。
它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。
下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。
通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。
一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。
对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。
尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。
尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。
4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。
对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。
首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。
这样做可以有效地减少标注的数量，提高图纸的整洁度。
6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。
对于不同的设计要求，可以选择不同的单位。
在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。
7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。
标注文字应尽量简洁明了，避免使用复杂或不常用的术语。
同时，应避免将标注与图形重叠或覆盖，以免产生混淆。
8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。
cad标注样式设置标准

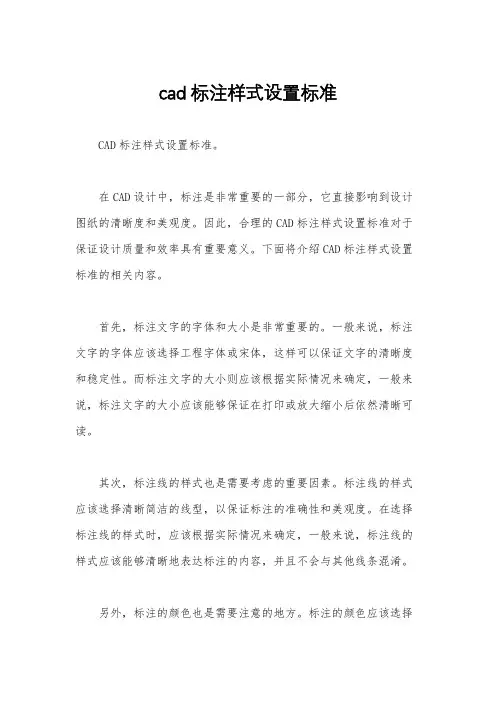

cad标注样式设置标准CAD标注样式设置标准。
在CAD设计中，标注是非常重要的一部分，它直接影响到设计图纸的清晰度和美观度。
因此，合理的CAD标注样式设置标准对于保证设计质量和效率具有重要意义。
下面将介绍CAD标注样式设置标准的相关内容。
首先，标注文字的字体和大小是非常重要的。
一般来说，标注文字的字体应该选择工程字体或宋体，这样可以保证文字的清晰度和稳定性。
而标注文字的大小则应该根据实际情况来确定，一般来说，标注文字的大小应该能够保证在打印或放大缩小后依然清晰可读。
其次，标注线的样式也是需要考虑的重要因素。
标注线的样式应该选择清晰简洁的线型，以保证标注的准确性和美观度。
在选择标注线的样式时，应该根据实际情况来确定，一般来说，标注线的样式应该能够清晰地表达标注的内容，并且不会与其他线条混淆。
另外，标注的颜色也是需要注意的地方。
标注的颜色应该选择与设计图纸背景色形成鲜明对比的颜色，以保证标注的清晰度和可读性。
在选择标注的颜色时，应该避免选择与背景色相近的颜色，以免造成混淆和误读。
此外，标注的对齐方式也是需要注意的地方。
标注的对齐方式应该选择与设计图纸整体风格一致的方式，以保证标注的整体美观度。
在选择标注的对齐方式时，应该根据实际情况来确定，一般来说，标注的对齐方式应该能够使标注与设计图纸的其他元素协调统一。
最后，标注文字的间距也是需要考虑的重要因素。
标注文字的间距应该选择合适的间距，以保证标注的整体美观度和清晰度。
在确定标注文字的间距时，应该根据实际情况来确定，一般来说，标注文字的间距应该能够使标注整体布局合理，不显得拥挤或松散。
综上所述，CAD标注样式设置标准是保证设计质量和效率的重要因素，合理的标注样式设置标准可以提高设计图纸的清晰度和美观度，从而提升设计质量和效率。
因此，在CAD设计中，我们应该重视CAD标注样式设置标准，不断总结经验，不断完善标注样式设置标准，以保证设计质量和效率的持续提升。
CAD中字体大小和标注要求

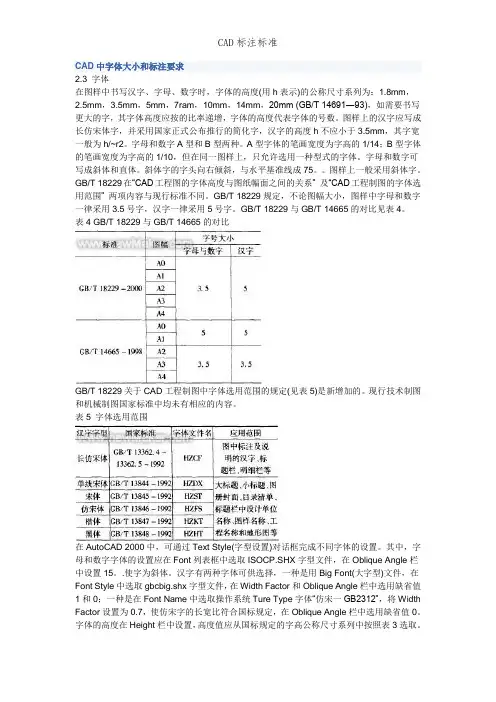

CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoC AD 2000中，可通过Tex t Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOC P.SHX字型文件，在Obliq ue Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Bi g Font(大字型)文件，在FontStyle中选取gbc big.shx字型文件，在WidthFactor和Obli que Angle栏中选用缺省值1和0；一种是在Fo nt Name中选取操作系统TureType字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Obliq ue Angle栏中选用缺省值0。
cad标注标准设置

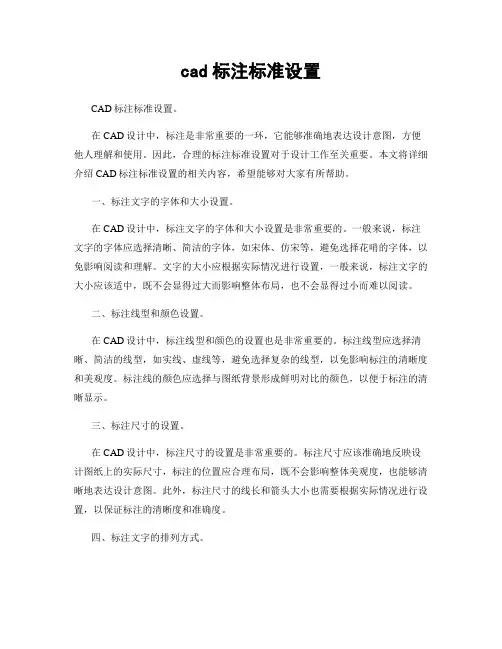

cad标注标准设置CAD标注标准设置。
在CAD设计中，标注是非常重要的一环，它能够准确地表达设计意图，方便他人理解和使用。
因此，合理的标注标准设置对于设计工作至关重要。
本文将详细介绍CAD标注标准设置的相关内容，希望能够对大家有所帮助。
一、标注文字的字体和大小设置。
在CAD设计中，标注文字的字体和大小设置是非常重要的。
一般来说，标注文字的字体应选择清晰、简洁的字体，如宋体、仿宋等，避免选择花哨的字体，以免影响阅读和理解。
文字的大小应根据实际情况进行设置，一般来说，标注文字的大小应该适中，既不会显得过大而影响整体布局，也不会显得过小而难以阅读。
二、标注线型和颜色设置。
在CAD设计中，标注线型和颜色的设置也是非常重要的。
标注线型应选择清晰、简洁的线型，如实线、虚线等，避免选择复杂的线型，以免影响标注的清晰度和美观度。
标注线的颜色应选择与图纸背景形成鲜明对比的颜色，以便于标注的清晰显示。
三、标注尺寸的设置。
在CAD设计中，标注尺寸的设置是非常重要的。
标注尺寸应该准确地反映设计图纸上的实际尺寸，标注的位置应合理布局，既不会影响整体美观度，也能够清晰地表达设计意图。
此外，标注尺寸的线长和箭头大小也需要根据实际情况进行设置，以保证标注的清晰度和准确度。
四、标注文字的排列方式。
在CAD设计中，标注文字的排列方式也是非常重要的。
标注文字的排列应该整齐、美观，避免出现拥挤、杂乱的情况。
一般来说，标注文字应该沿着标注线的方向排列，以保证标注的清晰度和美观度。
此外，标注文字的间距也需要合理设置，以保证文字的清晰度和美观度。
五、标注的统一性和规范性。
在CAD设计中，标注的统一性和规范性也是非常重要的。
标注应该保持统一的风格和规范的格式，避免出现杂乱、不一致的情况。
标注的文字、线型、颜色、尺寸等都应该保持一致，以保证整体的美观度和准确度。
总结：CAD标注标准设置对于设计工作至关重要，合理的标注设置能够准确地表达设计意图，方便他人理解和使用。
CAD字体大小和标注要求
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm(GB/T14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与G B/T 14665的对比见表4。
表4 GB/T 18229与G B/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCA D 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在F ont列表框中选取ISO CP.SHX字型文件，在Obliqu e Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbi g.shx字型文件，在WidthFactor和Obliqu e Angle栏中选用缺省值1和0；一种是在Fon t Name中选取操作系统Tu re Type字体“仿宋一GB2312”，将WidthFactor设置为0.7，使仿宋字的长宽比符合国标规定，在Obliqu e Angle栏中选用缺省值0。
CAD标注标准
CAD中字体大小和标注要求字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取字型文件，在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style 中选取字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。
