张力传感器
张力传感器说明
张力传感器使用说明一、张力传感器简介：张力传感器外形如图：附带一块转换模块：二、使用方法：1、将其串接在钢丝绳上。
2、需和远程控制箱配合使用，注意要将远程控制箱的18V 电源模块更换为12V 电源模块，同时把18V 继电器也换成12V 的继电器。
3、传感器的转换模块要放在远程控制箱内。
如图放置固定：固定处4、转换模块接线端子图：12V 正12V 负模拟量输出负模拟量输出正调整端口4-20mA 输出正4-20mA 输出负输出负（白）输出正（兰）电源正（黄）电源负（红）接线图：V-I/F 模块注意：张力传感器的配线不要进行延长，否则影响信号传输。
三、参数设置：1、#+A 进入参数设置。
2、设置张紧项，选择LAD ，只设置此项。
3、设置电机项，只设置电机输入点。
4、设置张力项，需设置的项目有张力→张力传感器输入点→量程/备压/起车张力值（此三项都要设置）→起车过程中最小张力值→起车最小张力值停车延时→运行过程中最小张力值→运行最小张力值停车延时→运行时张力调节值（增加值即上调张力，减小值即为下调张力，两项均设置）→皮带启动到运行的时间5、设置LAD项，只设置阀S1/S2/S3输出点。
LAD→阀S1/S2/S3输出点（三点都设置）6、设置LAD面板项，只设置其中的手动张力选择输入点，其余不设置。
LAD面板→手动张力选择输入点（两点都要设置）8、完毕后退出，显示以下界面注意：以上的参数必须设置，否则退不出参数。
设置时还要注意下面几项参数的关系，量程≧起车张力≧下调张力＞上调张力≧运行最小张力≧起车最小张力≥备压张力。
张力传感器的注意事项介绍
张力传感器的注意事项介绍张力传感器简介张力传感器是一种专门用来测量物体受力情况的传感器，可以对力的大小变化进行实时监测和记录。
它主要被应用于纺织、造纸、印刷、轻工、包装、矿山、石油、化工、船舶、航空、机械及仪器等领域。
与其他传感器相比，其最大的特点就是能够连续性地测定被测物体所受的力以及这些力的变化情况。
张力传感器使用的注意事项张力传感器在使用的过程中需要注意以下几个方面：1. 保养张力传感器应定期检查传感器的机件、电器和环境，以保证其正常工作状态。
特别是需要保持传感器的铰链部位、负载接口风口的清洁和润滑，以防止接口生锈和阻塞。
2. 控制测量误差误差控制是保证测量精度和稳定性的核心要素。
传感器在测量时，由于影响力的其他因素如温度和湿度等，会产生不同程度的误差，这需要通过专门的调校，进行误差的修正。
3. 原材料的选择传感器的使用性能主要取决于其所依赖的应变测量元件。
在选择原材料时，要给予充分的考虑。
一般来说，应选择弹性好、机械性能合适的材料，并采用高精度的加工工艺，以保证测量的准确性。
4. 合理的安装位置传感器的外形和机械结构尺寸大小决定了其安装位置必须考虑周全。
其安装位置不仅要符合工程实际要求，而且还要避免受到外力的影响，尽量减小测量误差，从而提高测量的准确性。
5. 务必保持技术熟练度传感器的使用和维护要求具备一定的技术熟练度。
因此，在使用或维护传感器时，必须有专业人员负责。
这个专业人员不仅需要懂得其工作原理和接线方法，还需要知道如何保持传感器的最佳状态。
结论综上所述，传感器在应用中需要注意保养，控制测量误差，选择合理的原材料，安装在适当的位置，以及掌握其相关的技术熟练度。
只有这样才能够提高传感器的测量准确度和稳定性，为实现工作任务提供可靠的数据基础。
张力传感器的校正方法
张力传感器的校正方法张力传感器是一种用于测量物体受到的张力或拉力大小的传感器。
在应用中，为了确保传感器测量结果的准确性，通常需要进行校正。
本文将介绍几种常见的张力传感器的校正方法。
一、静态校正方法静态校正是最常用的一种方法，主要通过施加一系列已知张力的力来校准张力传感器。
具体步骤如下：1. 将张力传感器固定在一个稳定的支撑物上，并使其与平衡状态无关。
2. 通过施加已知大小的张力来拉伸张力传感器，记录传感器的输出电压或电流值。
3. 根据已知的张力和相应的输出值绘制标定曲线，可以通过线性插值或曲线拟合来确定传感器的输出与张力之间的关系。
4. 根据标定曲线来校正传感器的输出值，以提高测量的准确性。
二、动态校正方法动态校正是一种通过施加动态加载来校准张力传感器的方法。
该方法适用于需要测量物体在运动过程中受到的张力变化的情况。
具体步骤如下：1. 将张力传感器连接到一个振动台或振动器上。
2. 通过改变振动台的振动频率和振幅来产生不同的张力变化。
3. 记录每个频率和振幅下传感器的输出电压或电流值。
4. 根据已知的频率和振幅以及相应的输出值，可以确定传感器输出与张力之间的关系。
5. 根据校准结果来修正传感器的输出值，以提高测量的准确性。
三、温度校正方法温度是影响张力传感器测量准确性的重要因素之一。
由于温度的变化会导致传感器的电阻、电容等特性发生变化，因此需要进行温度校正。
具体步骤如下：1. 将张力传感器放置在一个恒温箱中，使其暴露在不同的温度条件下。
2. 记录每个温度下传感器的输出电压或电流值。
3. 根据已知的温度和相应的输出值，可以确定传感器输出与温度之间的关系。
4. 根据校准结果来修正传感器的输出值，以提高测量的准确性。
四、激光校正方法激光校正是一种非接触式的校正方法，适用于一些特殊的应用场景。
具体步骤如下：1. 将张力传感器与一个激光传感器进行组合，使其共同工作。
2. 通过调整激光传感器的位置和角度，使激光束正好垂直于张力传感器的测量方向。

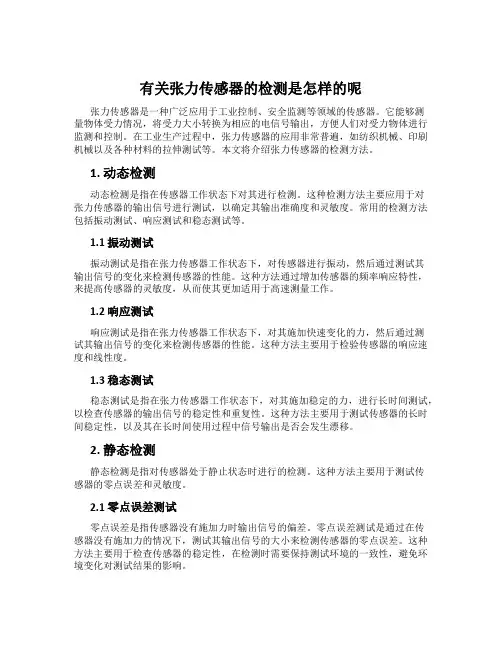

有关张力传感器的检测是怎样的呢
有关张力传感器的检测是怎样的呢张力传感器是一种广泛应用于工业控制、安全监测等领域的传感器。
它能够测量物体受力情况，将受力大小转换为相应的电信号输出，方便人们对受力物体进行监测和控制。
在工业生产过程中，张力传感器的应用非常普遍，如纺织机械、印刷机械以及各种材料的拉伸测试等。
本文将介绍张力传感器的检测方法。
1. 动态检测动态检测是指在传感器工作状态下对其进行检测。
这种检测方法主要应用于对张力传感器的输出信号进行测试，以确定其输出准确度和灵敏度。
常用的检测方法包括振动测试、响应测试和稳态测试等。
1.1 振动测试振动测试是指在张力传感器工作状态下，对传感器进行振动，然后通过测试其输出信号的变化来检测传感器的性能。
这种方法通过增加传感器的频率响应特性，来提高传感器的灵敏度，从而使其更加适用于高速测量工作。
1.2 响应测试响应测试是指在张力传感器工作状态下，对其施加快速变化的力，然后通过测试其输出信号的变化来检测传感器的性能。
这种方法主要用于检验传感器的响应速度和线性度。
1.3 稳态测试稳态测试是指在张力传感器工作状态下，对其施加稳定的力，进行长时间测试，以检查传感器的输出信号的稳定性和重复性。
这种方法主要用于测试传感器的长时间稳定性，以及其在长时间使用过程中信号输出是否会发生漂移。
2. 静态检测静态检测是指对传感器处于静止状态时进行的检测。
这种方法主要用于测试传感器的零点误差和灵敏度。
2.1 零点误差测试零点误差是指传感器没有施加力时输出信号的偏差。
零点误差测试是通过在传感器没有施加力的情况下，测试其输出信号的大小来检测传感器的零点误差。
这种方法主要用于检查传感器的稳定性，在检测时需要保持测试环境的一致性，避免环境变化对测试结果的影响。
2.2 灵敏度测试灵敏度是指在传感器受到相同大小的力的情况下，其输出信号大小的变化。
灵敏度测试是通过在传感器处于静止状态时，施加不同大小的力来测试其输出信号，从而检测传感器的灵敏度。
ALTEC LX系列张力传感器 说明书
三、型号定义五、安装四、外型尺寸一、概述LX 系列张力传感器使用说明书ALTEC深圳市亚特克电子有限公司Shenzhen ALTEC Electronics Co., LTD.本传感器是一种张力测试专用传感器,它与TC808、TC950张力控制器、磁粉制动器、磁粉离合器组成张力控制系统,实现闭环张力控制、在凹印机、分切机、干复机等控制系统中广泛应用,特别适应垂直安装使用。
LX 系列张力传感器与三菱LX系列张力传感器兼容。
LX 系列张力传感器通过滚轮施加负载,使板簧产生微位移(约±200μm),然后通过差接变压器检测出张力。
如下图所示。
二、工作原理额定负荷型号LX150N, 300N,500N, 1000N电源5VDC 24VDC输出0~200mV0~10V, 0~5V(PLC 使用)后缀无X例如：LX-1000 表示额定负荷为1000N ,电源为5VDC 的张力传感器。
5.1 标准安装5.2 悬挂式安装八、主要技术参数5.3 壁面安装注意：螺钉旋入传感器壁面深度＜6mm。
六、接线1). 防止具有腐蚀性的气体、液体侵蚀传感器。
2). 防止强力敲击、冲击。
3). 按照安装要求将传感器与轴肩、轴承座胶等安装为一体。
轴肩的中心要与上平板的中心对应如图。
4). 电气连接插座按照 1电源+ 4电源- 2信号+ 5信号-5). 安装时注意不得将销钉等硬物掉入压头与上盖的夹缝中以免影响使用性能。
6). 传感器各连接部分调整后参数已严格测试,不得随意拆装改变原安装状态。
七、使用及注意事项额定负荷150N, 300N, 500N, 1000N 适用负荷方向压迫或引升安装方式基座、悬挂、侧壁工作电源DC 5V/20mA 或 DC 24V/20mA(LX-X 型)外形尺寸134x48x78(mm)重量1.8 kg连接电缆 4 芯屏蔽电线(3~6m)适用环境0~40 °C。
关于张力传感器连接方法的一些见解 传感器常见问题解决方法
关于张力传感器连接方法的一些见解传感器常见问题解决方法关于张力传感器连接方法的一些见解：张力传感器是一种常用的检测仪器，检测产品范围包括制药，其中典型的应用包括在工厂的加工过程中对处理相应处方的搅动容器的称量。
用户应当怎样对张力传感器进行连接呢？下面我就来实在介绍一下张力连接器的连接方法，希望可以帮忙到大家。
夹壳式张力传感器带有压块连接，通过静止的静止轴和运动轴来测量卷材的张力。
在机架的两端各装上一个张力传感器，惰辊在两个张力传感器之间被支撑起来。
夹壳式连接让惰辊在两端机架安装好张力感应器的时候简单安装。
这种连接可以调整机架和机器运行时惰辊在热膨胀后它们之间的不重合，这种zui的设计也能运用在静止轴和运动轴上。
辊内式辊内式连接是直接嵌入惰辊的两端，两端的机架上都装上了张力传感器，惰辊就装在两个张力传感器之间。
这种辊内式连接使用了球面轴承让惰辊旋转运动和机架之间不重合的调整变得顺畅。
这种连接方式除去了惰辊对轴和轴承的需求，从而降低了张力检测系统的成本。
线轮式这种线轮式为各种材料而使用了简单的纹股式应用。
当连接到机架或者支架的两端时，张力传感器测试出穿过了镀镍铝张力传感器纹股的张力。
关于张力传感器连接方法的一些见解光电传感器是将光信号转换为电信号的一种器件。
其工作原理基于光电效应。
光电效应是指光照射在某些物质上时，物质的电子吸取光子的能量而发生了相应的电效应现象。
依据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。
光电传感器一般由处理通路和处理元件 2 部分构成。
其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。
光电效应是指用光照射某一物体，可以看作是一连串带有确定能量为的光子轰击在这个物体上，此时间子能量就传递给电子；并且是一个光子的全部能量一次性地被一个电子所吸取，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。
旁压张力传感器的参数说明
旁压张力传感器的参数说明旁压张力传感器是一种测量物体受力程度的传感器，在不同的应用场景中可以用于测量各种各样的力，例如重力、摩擦力、张力等等。
在这篇文章中，我们将介绍旁压张力传感器的主要参数和说明。
1. 静态精度静态精度是指传感器的测量结果和实际值之间的偏差，在没有外部干扰的条件下测量同一物体多个周期的结果，并取平均值，能够反映传感器的稳定性和准确性。
一般来说，静态精度越高，传感器所能测量到的数据就越精确。
2. 动态响应动态响应是指传感器输出结果对于信号输入的变化速度，也就是灵敏度的度量。
旁压张力传感器的动态响应需要考虑到物体变化速度、回弹、振荡等诸多因素。
较高的动态响应可以帮助传感器更准确地捕捉物体的变化。
3. 输出响应时间输出响应时间是指传感器输出信号所需要的时间，通常用单位时间内信号的变化率来度量。
不同的应用场景需要不同的响应时间，需要根据实际要求进行选择。
4. 测量范围旁压张力传感器的测量范围是指能够测量的力的范围。
如果测量范围太小，无法满足实际需求；如果测量范围过大，会导致测量精度不足。
因此，在选择旁压张力传感器时要考虑到实际应用场景，选择合适的测量范围。
5. 物理尺寸物理尺寸指的是传感器的外形尺寸。
不同的应用场景需要不同的物理尺寸，需要根据实际需求进行选择。
6. 定标方式定标方式是指传感器的误差值和准确值之间建立关系的方法。
如果定标方式不正确，将会导致测量值和实际值之间存在较大的误差。
因此，在使用旁压张力传感器时，需要根据具体情况选择合适的定标方式。
7. 线性度线性度是指在整个测量范围内，传感器的输出值和物理量之间的线性关系程度。
线性度越高，传感器的测量精度越高。
8. 稳定性稳定性是指传感器在长时间使用过程中，输出值的变化程度。
如果稳定性不好，传感器的测量结果会受到较大的干扰，影响实际使用效果。
9. 工作温度范围工作温度范围是指传感器能够在什么样的温度范围内正常工作。
不同传感器的工作温度范围不同，需要根据实际应用场景选择合适的传感器。
张力传感器工作原理
张力传感器工作原理张力传感器，作为一种测量和张力控制的仪器，广泛应用于各种工业领域，如纸张、纺织、塑料等行业。
本文将详细介绍张力传感器的工作原理，以及其在不同领域的检测方法。
一、张力传感器的组成结构张力传感器主要由以下部分组成：1.传感器本体：传感器本体通常由特殊的刚性材料制成，用于承受和张力作用。
2.线圈：线圈包括初级线圈和次级线圈。
初级线圈负责励磁，次级线圈负责感应。
3.接线盒：接线盒用于连接传感器本体和信号放大器，以便对传感器信号进行处理。
4.信号放大器：信号放大器用于放大传感器产生的微小信号，以便更准确地测量张力值。
二、张力传感器的测量原理张力传感器的工作原理主要基于电磁感应原理。
当水平张力作用在传感器上时，次级线圈会产生相应的感应电压。
感应电压的大小与张力成正比，从而可以测量出张力的大小。
具体测量过程如下：1.初级线圈通电励磁：通过给初级线圈通电，产生磁场。
2. 张力作用：当有张力作用在传感器上时，传感器会发生形变，次级线圈与初级线圈之间的磁场发生变化。
3.产生感应电压：次级线圈根据磁场变化产生感应电压。
4.信号放大处理：将感应电压经过信号放大器放大，得到与张力成正比的输出信号。
5.输出信号处理：通过后续的信号处理和算法，计算出实际张力值。
三、张力传感器的检测方法张力传感器的检测方法主要包括直接控制和间接控制两种。
1.直接控制：直接控制是通过张力传感器测量实际张力值，然后与设定值进行比较，根据差值调整电机的转速。
直接控制适用于需要实时调整张力控制的场合。
2.间接控制：间接控制是通过测量电机的转速，然后计算出张力值。
将计算得到的总张力与设定值进行比较，根据差值调整电机的转速。
间接控制适用于对实时性要求不高的场合。
四、张力传感器的应用领域张力传感器在众多领域都有广泛的应用，如：1.纸张行业：在纸机的生产线上，用于控制纸张的张力，以确保纸张质量和生产效率。
2.纺织行业：在纺织设备上，用于检测纱线或布料的张力，以保证纺织品的质量和产量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张力传感器
MAGPOWR于1996年并入美塞斯集团
张力传感器MC18，也叫张力检测器；张力传感器是张力控制过程中，用于测量卷材张力值大小的仪器。
张力传感器按其工作原理又可分为应变片型和微位移型。
应变片型是张力应变片和压缩应变片按照电桥方式连接在一起，当受到外压力时应变片的电阻值也随之改变，改变值的多少将正比于所受张力的大小；微位移型是通过外力施加负载，使板簧产生位移，然后通过差接变压器检测出张力，由于板簧的位移量极小，大约±200μm，所以称作微位移型张力检测器。
另外，由外型结构上又分为：轴台式、穿轴式、悬臂式等。
张力传感器功能
①小外形设计能最大限度的满足卷材的宽度
②有着各种各样灵活多变的安装选择
③坚固的连接带来长久的可靠性能
④机械过载限制器保护过载机器
⑤完整的惠斯通桥来确保测量精度
⑥有英制和公制模式的国际通用设备
张力传感器的安装
螺钉安装，轴台安装，法兰安装
张力传感器用途
传感器的产品范围包括用于制药、化学、食品和其它需成批处理产业的高质量的测压元件、仪器和软件。
典型的应用包括在工厂的加工过程中对处理相应处方的搅动容器的称量。
检测器的力学测量和伺服水压控制系统被用于纸厂、钢厂、箔生产厂、电缆铺设和锯木厂的机器中。
典型的应用包括纸的张力测试、石油平台的系泊控制和其他。
