(教案)教科7.2力的描述
八年级物理下册全套教案(科教版)word版本
第七章力7.1什么是力【仪器材料】多媒体播放设备；磁铁、铁钉、铜条、握力计、小球、弹簧、钩码、橡皮筋、木板、玻璃棒、纸屑、小车等【教学目标】1.知识与技能:(1)了解力是一个物体对另一个物体的作用，能分析简单情况下受力物体和施力物体；(2) 知道物体间力作用是相互；(3) 知道力两种作用效果；(4) 培养学生的观察能力和初步分析概括能力。
2. 过程与方法: 经历实验分析、演示、讲解、讨论与分析过程。
3.情感、态度和价值观: 通过教学活动，使学生具有对科学求知欲，乐于探索自然现象和日常生活中道理【教学重点】力的概念【教学难点】力的概念以及物体间力的相互性。
【教学过程】让学生对生活中常见的力的作用的现象做一个调查。
通过调查，使学生认识到身边力的现象的普遍，同时将自己在课堂学到的物理知识在生活中应用，增加其对物理科学的兴趣.7.2力的描述【仪器材料】多媒体播放设备、力的描述课件等【教学目标】1.知识与技能(1)了解力的三要素；(2) 会画力的图示和力的示意图；(3) 知道力的单位；(4) 培养学生的学习能力，初步分析问题的能力。
2.过程与方法: 经历实验、讲解、讨论、练习与对比过程。
3.情感、态度和价值观4.通过教学活动，使学生认识到科学的严谨，培养学生对科学的兴趣。
【教学重点】力的三要素【教学难点】力的图示【教学过程】【教学反馈】观察运动员踢球，激发学生兴趣，让学生体会力的三要素在生活中的应用。
运动员在长传和短传时用力有何不同？7.3、弹力.力的描述【仪器材料】多媒体播放设备：弹簧、弹簧测力计、钩码、钢尺、学生也可自己准备圆珠笔上的小弹簧【教学目标】1.知识与技能(1)了解什么是弹力；(2) 知道弹簧测力计的原理；(3) 会正确使用弹簧测力计；(4) 培养学生的观察能力和初步分析概括能力以及实际动手操作能力。
2. 过程与方法: 经历实验分析过程。
3.情感、态度和价值观通过教学活动，使学生具有对科学的求知欲，乐于探索自然现象和日常生活中的物理学的道理。
教科版八年级物理下册教案：第7章第2节 力的描述
教案：教科版八年级物理下册第7章第2节力的描述一、教学内容1. 教材章节：第7章第2节力的描述2. 详细内容：（1）力的概念：力是物体对物体的作用。
（2）力的表示：矢量表示法，用箭头表示力的方向和大小。
（3）力的作用效果：改变物体的形状或改变物体的运动状态。
（4）力的单位：牛顿（N）。
二、教学目标1. 理解力的概念，掌握力的表示方法。
2. 了解力的作用效果，认识力的单位。
3. 能够运用力的知识解释生活中的现象。
三、教学难点与重点1. 难点：力的概念，力的表示方法。
2. 重点：力的作用效果，力的单位。
四、教具与学具准备1. 教具：黑板、粉笔、幻灯片。
2. 学具：课本、笔记本、铅笔。
五、教学过程1. 实践情景引入：讲解力的概念，通过举例说明力是物体对物体的作用。
2. 讲解力的表示方法：用矢量表示法，介绍箭头表示力的方向和大小。
3. 讲解力的作用效果：力可以改变物体的形状，如拉扯弹簧；力可以改变物体的运动状态，如推动小车。
4. 讲解力的单位：牛顿（N），举例说明1N的力可以使1kg的物体产生1m/s²的加速度。
5. 例题讲解：分析力的合成与分解，讲解力的示意图。
6. 随堂练习：学生绘制力的示意图，计算力的合成与分解。
六、板书设计力的概念：物体对物体的作用力的表示：矢量表示法，箭头表示方向和大小力的作用效果：改变物体的形状，改变物体的运动状态力的单位：牛顿（N）七、作业设计1. 题目：绘制一个力的示意图，标明力的方向和大小。
2. 题目：计算两个力的合成和分解。
3. 题目：解释生活中一个力的现象，如抛物线运动。
八、课后反思及拓展延伸1. 课后反思：本节课学生掌握了力的概念、表示方法、作用效果和单位，能够运用力的知识解释生活中的现象。
但在力的合成与分解部分，部分学生理解较困难，需要加强练习和辅导。
2. 拓展延伸：研究力的计量单位，了解其他物理量的单位。
探索力的应用领域，如工程力学、流体力学等。
重点和难点解析力的合成与分解部分是本节课的重点和难点。
教科版八年级物理下册《7.2力的描述》教案
教科版八年级物理下册《7.2力的描述》教案教科版八年级物理下册《7.2力的描述》教案素质教学目标1、知识与技能(1)知道力的概念和力的单位。
（2）知道力的三要素，能用示意图表示力。
2、过程与方法(1)通过活动和生活经验感受力的作用效果。
（2）了解物体间力的作用是相互的，并能解释有关现象。
3、情感、态度与价值观(1)在观察体验过程中，培养学生的科学态度。
（2）从力用三要素表示的事例中认识科学方法的价值。
教学重点1、力的概念和力的单位。
2、力的三要素，用示意图表示力。
教学难点1、力的概念2、认识物体间力的作用是相互的，并解释有关现象。
教学过程一、引入新课我们在这一节中要学习一个新的物理概念-------力。
力是日常生活和工农业生产中常用的一个概念。
也是物理学中一个重要的概念。
这一节我们就来探究有关力的一些知识。
二、力的作用效果者方向发生变化，都可以认为是物体的运动状态发生了变化。
引导学生分析：在磁铁吸引下小钢珠运动状态改变情况和手球、足球在运动员力的作用下运动状态改变的情况。
由此得出结论：力可以改变物体的运动状态。
(5)请一位学生演示用力拉和压弹簧，看看弹簧的形状(长度)发生了什么变化。
(在拉力的作用下，弹簧的长度伸长；在压力的作用下，弹簧的长度缩短。
)(6)学生看课本图甲，交流图中在射箭运动员力的作用下所发生的现象。
(弓被拉开了，弓的形状发生了变化)(7)让学生再举些例子，如：踢足球时，足球的形状发生了变化等。
(8)让学生自己根据上述事件概括力作用的另一类效果。
结论：力可以使物体发生形变。
三、力的单位为了描述力的大小，在物理学中对力的单位作了规定：在国际单位制中，力的单位是牛顿，简称牛，符号是N。
体验1N的大小：让学生用手托起一个苹果，手对苹果施加的力大约是1N。
补充例子：托起两个鸡蛋所用的力大约为1N；成年男子右手的握力大约是700N；一个质量是40kg的同学对地面的压力大约是400N等等。
四、力的三要素1、提出问题：力作用的效果与哪些因素有关？2、让学生提出猜想：可能与力作用的大小有关；可能与力作用的方向有关；可能与力作用的位置有关。
高中物理力的描述教案
高中物理力的描述教案
教学重点：力的概念、力的计算、力的性质
教学难点：力的平衡与合力
教具准备：黑板、彩色粉笔、投影仪、PPT课件
教学过程：
一、引入：
老师引导学生回顾力的概念，要求学生讲解自己对力的理解，并通过实例让学生感受力的
存在和作用。
二、概念讲解：
1.力的定义：引导学生理解力的概念，力是能够改变物体状态运动状态的原因。
2.力的计算：介绍牛顿第一定律，引导学生学习如何计算力的大小和方向。
3.力的性质：讲解力的作用线、作用点、作用面等性质，让学生理解力的不同形式和特点。
三、实例分析：
通过实例讲解力的计算和作用，引导学生掌握力的应用方法。
四、练习训练：
教师设计相关的练习题，让学生运用所学知识进行实际操作，帮助学生巩固和加深对力的
理解。
五、总结归纳：
教师对本节课内容进行总结归纳，让学生明确掌握了本节课的重点内容和要点。
六、课后作业：
布置相关的作业，要求学生通过课外练习进一步巩固对力的理解和应用。
教学反思：本节课主要围绕物理力的基本概念展开，通过引入、概念讲解、实例分析、练
习训练等环节对学生进行系统性和全面性的培训，让学生对物理力有了更深入的理解和掌握。
同时，通过课后作业的布置，帮助学生进一步巩固和加深对力的学习。

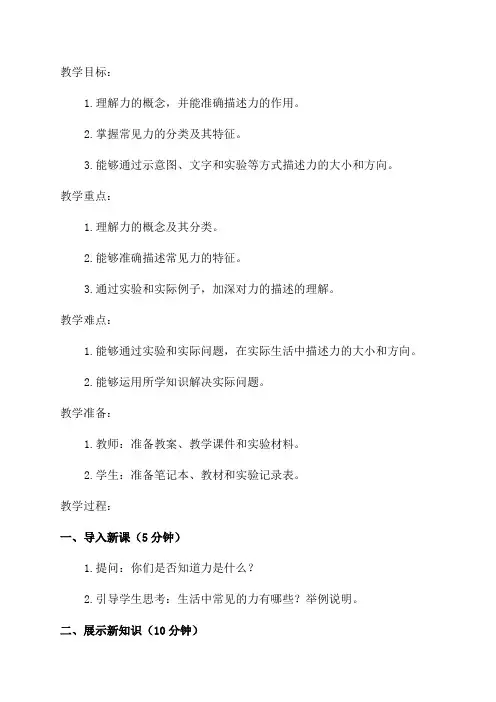

教科版八年级物理教案72力的描述
教学目标：1.理解力的概念，并能准确描述力的作用。
2.掌握常见力的分类及其特征。
3.能够通过示意图、文字和实验等方式描述力的大小和方向。
教学重点：1.理解力的概念及其分类。
2.能够准确描述常见力的特征。
3.通过实验和实际例子，加深对力的描述的理解。
教学难点：1.能够通过实验和实际问题，在实际生活中描述力的大小和方向。
2.能够运用所学知识解决实际问题。
教学准备：1.教师：准备教案、教学课件和实验材料。
2.学生：准备笔记本、教材和实验记录表。
教学过程：一、导入新课（5分钟）1.提问：你们是否知道力是什么？2.引导学生思考：生活中常见的力有哪些？举例说明。
二、展示新知识（10分钟）1.教师介绍力的概念：力是使物体发生运动、形变或产生变化的作用，力的大小可以用力的大小、作用点和方向来描述。
2.引导学生思考：力的分类有哪些？每种力都有怎样的特征？3.出示PPT，介绍常见的力的分类和特征。
三、探究活动（20分钟）1.实验一：水平拉力的大小与方向材料：弹簧测力计、绳子、各种质量的物体。
步骤：a.将弹簧测力计固定在桌子边缘，将一端绳子连接在弹簧测力计的钩上，另一端绳子连接在质量不同的物体上。
b.实验中要注意正确选择测量范围，以保证弹簧测力计的准确读数。
c.记录实验结果，分析物体的质量与拉力的关系，探究力的特点。
2.实验二：垂直向上的拉力与物体质量的关系材料：弹簧测力计、绳子、各种质量的物体、吊钩。
步骤：a.将弹簧测力计固定在吊钩上，将一端绳子连接在测力计的钩上，另一端绳子连接在质量不同的物体上。
b.实验中要注意保证绳子垂直向上，使测力计读数准确。
c.记录实验结果，分析物体的质量与拉力的关系，探究力的特点。
四、总结提高（15分钟）1.对实验结果进行讨论，总结出力的特点：力的大小与物体的质量有关，方向与物体的运动状态有关。
2.对力的分类进行总结。
3.引导学生通过实验结果，描述力的描述符号。
4.示意图+文字+实验结果三种方式，描述力的方向和大小。
7.2力的描述
答案：
二、力的示意图
典型例题
【例题5】请画出绳对小车拉力 F 的示意图。
答案：
课堂小结
力的大小
力的三要素 力的方向
力
力的作用点
的 描 力的单位 述
单位：牛顿；符号：N 托起两个鸡蛋的力约为1N
力的示意图
牛顿
二、力的单位 常见物体力的大小
蚂蚁的拉力约为 0.005N
托着两个鸡蛋的力 约为1N
一个中学生对地面 的压力约为500N
大型拖车的拉力约 为4×104N
“长征”系列火箭的推动 力约为6 × 105N
二、力的单位
典型例题
【例题2】李鸣同学为了体验1N力的大小，他顺手托起下 列物体，所用的力最接近1N的是（ B ） A.一张学生用的桌子 B.两个鸡蛋 C.一枚别针 D.一大桶水
（3）在线段末尾打上箭头
（4）标上力的大小和单位
二、力的示意图
典型例题
【例题3】画出下列力的示意图
1.用100N的力提水桶
F=100N
2.用200N的力向右推小车
F=200N
3.用150N的力按图钉
F=150N
4.用300N的力向右上方拉小车
F=300N
二、力的示意图
典型例题
【例题4】请在如图中画出物体对水平地面的压力的示意图。
一、力的三要素
讨论：力的作用效果与哪些因素有关？
➢ 推门的时候，推力作用在离门轴较远的
点还是较近的点易于把门推开？
A
B
A
B ➢ 用扳手拧螺母的时候，手握在把的末端 还是把的中间易于把螺母拧紧？
力的作用点
一、力的三要素
小结
影响力的作用效果的因素有三个： 力的大小、方向和作用点。
教科版2020年物理八年级下册第7章《第2节 力的描述》教案
教科版2020年物理八年级下册第7章《第2节力的描述》教案一、教学内容1. 力的概念：力是物体对物体的作用，包括接触力和非接触力。
2. 力的作用效果：力可以改变物体的形状，也可以改变物体的运动状态。
3. 力的三要素：力的大小、方向和作用点，这三个要素共同决定了力的作用效果。
4. 力的示意图：用箭头表示力的方向和大小，箭头的起点表示力的作用点。
5. 重力的概念：地球附近的物体都受到地球的吸引，这种力叫做重力。
6. 摩擦力的概念：两个互相接触的物体，当它们要发生或已经发生相对运动时，会在接触面上产生一种阻碍相对运动的力，这种力叫做摩擦力。
二、教学目标1. 让学生了解力的概念和作用效果，能够用力的示意图表示力的三要素。
2. 让学生掌握重力和摩擦力的概念，能够分析生活中有关重力和摩擦力的现象。
3. 培养学生的观察能力和动手能力，提高学生的物理素养。
三、教学难点与重点1. 重点：力的概念、力的作用效果、力的三要素、力的示意图、重力和摩擦力的概念。
2. 难点：力的三要素对力的作用效果的影响，重力和摩擦力的应用。
四、教具与学具准备1. 教具：多媒体课件、黑板、粉笔、力的示意图模型。
2. 学具：课本、练习册、铅笔、橡皮、三角板。
五、教学过程1. 实践情景引入：让学生观察并举例说明生活中常见的力的作用现象。
2. 知识点讲解：力的概念、力的作用效果、力的三要素、力的示意图、重力和摩擦力的概念。
3. 例题讲解：分析生活中有关力的作用的例子，如拉力、压力、摩擦力等。
4. 随堂练习：让学生分组讨论并演示力的示意图，分析力的三要素对力的作用效果的影响。
5. 重力和摩擦力讲解：通过实验和实例让学生了解重力和摩擦力的概念及其在生活中的应用。
7. 布置作业：（1）画出课本上给出的力的示意图，并注明力的三要素。
（2）举例说明重力和摩擦力在生活中的应用，并分析其作用效果。
六、板书设计力的概念、力的作用效果、力的三要素、力的示意图、重力和摩擦力的概念。
力的合成与分解教案精华版
力的合成与分解教案精华版第一章：力的概念与基本性质1.1 力的定义与描述引入力的概念，解释力是物体之间相互作用的结果。
介绍力的矢量性质，包括大小、方向和作用点。
1.2 力的计量单位学习国际单位制中力的单位——牛顿（N）。
了解其他常用单位如千克力、克力等，并掌握它们之间的换算关系。
1.3 力的图示表示学习用矢量箭头表示力的方向和大小。
练习绘制简单的力的图示，包括单力、力的合成和力的分解。
第二章：力的合成2.1 力的平行四边形法则介绍力的平行四边形法则，解释两个力的合力如何通过它们的几何关系来确定。
通过图示和实验演示，让学生理解并掌握平行四边形法则的应用。
2.2 力的合成与分解的计算方法学习利用数学方法计算两个力的合力大小和方向。
练习使用三角函数和勾股定理来求解力的合成与分解问题。
2.3 力的合成在实际中的应用通过实际例子，介绍力的合成在物理学和工程学中的应用。
让学生通过实例计算和分析力的合成效果，培养解决实际问题的能力。
第三章：力的分解3.1 力的分解概念引入力的分解概念，解释将一个力分解为两个分力的方法。
强调力的分解是力的合成的逆过程。
3.2 力的分解方法学习利用平行四边形法则和三角函数来分解一个力为两个分力。
练习解决不同角度和大小下的力的分解问题。
3.3 力的分解在实际中的应用探讨力的分解在物理学和工程学中的应用。
通过实例计算和分析力的分解效果，培养解决实际问题的能力。
第四章：摩擦力与弹力4.1 摩擦力的概念与分类引入摩擦力的概念，解释静摩擦力和动摩擦力的区别。
介绍摩擦力的计算方法和影响因素。
4.2 弹力的概念与计算学习弹力的概念，解释弹力是物体由于形变产生的力。
学习胡克定律，了解弹簧弹力的计算方法。
4.3 摩擦力和弹力在实际中的应用通过实例分析摩擦力和弹力在日常生活和工程中的应用。
让学生通过实际问题练习摩擦力和弹力的计算和分析。
第五章：力的合成与分解的实验探究5.1 实验目的与原理介绍力的合成与分解实验的目的和原理。
教科版八年级物理下册教案7.2力的描述
教科版八年级物理下册教课设计力的描绘力的描绘教课目的【知识与能力】认识力的三因素。
会画力的图示和力的表示图。
知道力的单位。
培育学生的学习能力，初步剖析问题的能力。
【过程与方法】经历实验、解说、议论、练习与对比过程。
【感情态度价值观】经过教课活动，使学生认识到科学的谨慎，培育学生对科学的兴趣。
教课重难点【教课要点】知道力的三因素，知道使劲的表示图表示力的方法，能使劲的表示图表示力。
【教课难点】1.经过实验研究认识力的三因素。
2.经过作力的表示图的练习，培育标准标准的作图能力，知道力的表示图是一种形象化的物理图形语言，是表示力的一种方法。
课前准备课件、多媒体播放设施、扳手等教课过程情形导入在平时生活中，一个人很难挪动较重的家具，可是几个人共同使劲就能挪动；顺时针方向使劲能够把螺丝拧紧，而逆时针方向使劲那么能松开螺丝；人在门外，手在门边使劲易把门推开，而在凑近门轴处使劲却很难推开门。
我们相同对物体使劲，为何会有不一样的作用效果呢？经过上边几个袋子，我们猜想到力的作用成效可能会跟力的大小、方向和作用的地点相关。
教课活动一、力的三因素利用多媒体展现或许口头介绍各样力的作用的例子：踢足球、抬木头、拉箱子、扳手段请学生思虑、议论：力作用在物体上所产生的不一样成效，与力的哪些因素相关？踢足球使劲大小不一样，球运动不一样；方向不一样，球运动不一样；踢球时所踢的地点不一样，球的运动也不一样；相同，抬木头时老师演示实验：能够从“开门〞或“用扳手拧螺母〞的实例来引卖力的三因素。
推力离门轴较远，比推力离门轴较近易推开门。
用扳手拧螺母，手握在扳手的尾端比握在中间简单把螺母拧紧。
-1-/3教科版八年级物理下册教课设计力的描绘指引学生剖析，总结：作使劲的大小不一样，成效不一样；方向不一样，成效不一样；作用的点不一样，成效不一样。
指引学生做教材P6图7-2-2的活动：力的作用成效与哪些因素相关？总结：力的作用成效不只与力的大小、方向相关，并且还与力的作用点相关。
【教科版】黑龙江2017年八上物理：7.2力的描述教案
【教科版】黑龙江2017年八上物理：7.2力的描述教案一、设计意图：本节课的设计方式采用游戏化的教学模式，让孩子们在实际操作和体验中，理解力的概念，提高他们的观察力、动手能力和思维能力。
活动的目的是让孩子们认识力，了解力的作用，并能运用力解决实际问题。
二、教学目标：1. 让孩子们认识力，了解力的作用。
2. 培养孩子们的观察力、动手能力和思维能力。
3. 培养孩子们的团队协作能力和沟通能力。
三、教学难点与重点：重点：力的概念，力的作用。
难点：力的实际应用，团队协作能力的培养。
四、教具与学具准备：1. 教具：力的演示仪，图片，视频等。
2. 学具：每个孩子准备一个力的实践工具包（包括气球、小车、绳子等）。
五、活动过程：1. 情景引入：通过一个力的演示仪，让孩子们直观地感受力的作用。
2. 知识讲解：用图片和视频，生动地讲解力的概念和作用。
4. 团队协作：每组选择一个力的实际应用场景，共同设计一个力的应用方案，并进行展示。
六、活动重难点：1. 重点：力的概念，力的作用。
2. 难点：力的实际应用，团队协作能力的培养。
七、课后反思及拓展延伸：2. 拓展延伸：鼓励孩子们在生活中观察和探索力的作用，尝试运用力解决实际问题，培养他们的创新意识和实践能力。
在本次教学活动中，我注重孩子们的实际操作和体验，让他们在快乐的氛围中学习和成长。
通过游戏化的教学方式，让孩子们认识力，了解力的作用，并能运用力解决实际问题。
在今后的教学中，我将继续关注孩子们的发展，努力提高他们的观察力、动手能力和思维能力。
重点和难点解析：在本次教学活动中，我认为有几个重点和难点需要特别关注。
力的概念和力的作用是本次教学活动的核心内容，这是孩子们理解力的重要基础。
在讲解这部分内容时，我使用了图片和视频，以生动形象的方式展示了力的作用。
通过直观的演示，孩子们能够更好地理解和接受力的概念。
力的实际应用是本次教学活动的难点。
在实践操作环节，孩子们分组进行了力的实践操作，体验了力的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2力的描述
教学目标
【知识与技能】
1．了解力的三要素．
2．会画力的图示和力的示意图．
3．知道力的单位．
【过程与方法】
通过控制变量法来探究力的三要素对力的作用效果的影响．
【情感、态度与价值观】
通过教学活动，使学生认识到科学的严谨，培养学生对科学的兴趣．
重点难点
【重点】
知道力的三要素，知道用力的示意图表示力的方法，能用力的示意图表示力．
【难点】
1．通过实验探究了解力的三要素．
2．通过力的图示的练习，培养标准规范的作图能力，知道力的示意图是一种形象化的物理图形语言，是表示力的一种方法．
教学过程
知识点一力的三要素
【自主学习】
阅读课本P6－7，完成以下问题：
1．力的三要素是指力的大小、方向、作用点．
2．在物理学中，力一般用字母F表示，在国际单位制中，力的单位是牛顿，简称牛，符号是N.
3．托起两个鸡蛋所用的力大约是1_N.
【合作探究】
演示一力的作用效果与哪些因素有关
做一个简单的实验：把一本厚书放在课桌上，按照下图操作．
1．如图所示，分别用很小的力和较大的力沿同一方向推书的中间部位，观察书的运动情况．说明影响力的作用效果的因素是什么？
答：用力越大，书运动得越远；说明力的大小影响力的作用效果．
2．如下图所示，用大小相等的力沿不同方向推书的同一部位，观察书的运动情况．说明影响力的作用效果的因素是什么？
答：书向不同的方向运动；说明力的方向影响力的作用效果．
3．如图所示，用大小、方向都相同的力推书的不同部位，观察书的运动情况．说明影响力的作用效果的因素是什么？
答：书向不同的方向运动；说明力的作用点影响力的作用效果．
演示二“开门”体验力的三要素
开门的时候(下图)，用不同大小的力在图中的A点沿箭头方向施力，其效果不同．再用同样大小的力依次在A、B、C点沿箭头方向施力，其效果也不相同．用力的三要素解释这个现象？
答：力的大小、方向、作用点均影响力的作用效果．
活动一些力的大小
为了描述力的大小，在物理学中对力的单位作出怎样的规定？
答：在国际单位制中，力的单位是牛顿，简称牛，符号是N.
【教师点拨】
1．力的大小、方向、作用点叫做力的三要素．
2．力的三要素中任何一个都会影响力的作用效果，要描述一个力，必须注明力的三要素．
【跟进训练】
人推车前行，人对车有推力作用，同时，车对人也有推力作用，这两个力的三要素(D)
A．完全相同
B．大小和方向都不同，作用点相同
C．大小、作用点相同，方向相反
D．大小相同，方向和作用点都不同
知识点二力的示意图
【自主学习】
阅读课本P7－9，完成以下问题：
1．力通常用一条带箭头的线段表示．线段的起点(或终点)表示力的作用点；箭头的方向指向力的方向；线段的长短表示力的大小．箭头旁用字母表示受什么力，这种表示力的方法叫做力的图示．
2．在一般情况下分析物体受力时，常常只要在作用点画一个长度适当、沿力的方向带箭头的线段来表述力．这样的图叫做力的示意图．
【合作探究】
演示三力的图示
1．作力的图示的步骤有哪些？
答：(1)选定标度．(2)沿力的方向画一条线段，线段的长短表示力的大小．(3)在线段的末端画个箭头表示力的方向，用线段的起点(也可用终点)，表示力的作用点．(4)标明力的种类大小．
2．如下图所示，小明用绳子以80 N的力拉木箱，你可以用图示的方法来表示这个力．规定一个合适的长度，比如取5 mm的线段表示20 N的力；以O为起点，沿绳子拉力的方向，连续画4个5 mm长的线段即20 mm，来表示大小为80 N的力；最后在线段的末端画上箭头表示力的方向．
人对木箱的拉力是80 N
地面对球的支持力为30 N
演示四力的示意图
1．如何简单的表示力？
答：沿力的方向画一条线段，用箭头表示力的方向；线段的起点(也可用终点)表示力的作用点；标出力的符号(大小和单位)．
2．作力的示意图的步骤？
答：(1)确定受力物体，力的作用点和方向．(2)沿力的方向画一条线段．(3)用箭头表示力的方向．(4)标上力的
大小．
【教师点拨】
力的图示与力的示意图的区别：力的图示描述力的三要素(即大小、方向、作用点)，力的示意图描述力的两个要素(即力的方向和作用点)．
【跟进训练】
请画出地面受到重物的压力的力的示意图．
解：
课堂小结
力的描述⎩⎪⎪⎨⎪⎪⎧
力的三要素⎩⎪⎨⎪⎧⎭
⎪⎬⎪
⎫力的大小力的方向力的作用点力的示意图
力的单位
⎩⎪⎨⎪
⎧ 单位：牛顿符号：N
托起两个鸡蛋的力约为1 N 力的示意图⎩
⎪⎨⎪⎧
力的图示
力的示意图
练习设计
完成本课对应训练． 温馨提示：实验视频见课件．。
