消防安全标志[1]
.消防安全标
.消防安全标
- 紧急出口或疏散通道中的单向门上应设置“推开”和“拉开”标志。
- 紧急出口或疏散通道中的门上应设置“禁止锁闭”标志。
- 疏散通道或消防车道的醒目处应设置“禁止阻塞”标志。
- 滑动门上应设置“滑动开门”标志，标志中的箭头方向必须与门的开启方向一致。
- 需要击碎玻璃板才能拿到钥匙或开门工具的地方或疏散中需要打开板面才能制造一个出口的地方必须设置“击碎板面”标志。
- 各类建筑中的隐蔽式消防设备存放地点应相应地设置“灭火设备”、“灭火器”和“消防水带”等标志。
室外消防梯和自行保管的消防梯存放点应设置“消防梯”标志。
远离消防设备存放地点的地方应将灭火设备标志与方向辅助标志联合设置。
- 手动火灾报警按钮和固定灭火系统的手动启动器等装置附近必须设置“消防手动启动器”标志。
在远离装置的地方，应与方向辅助标志联合设置。
- 没有火灾报警器或火灾事故广播喇叭的地方应相应地设置“发声警报器”标志。
- 设有火灾报警电话的地方应设置“火警电话”标志。
对于没有公用电话的地方（如电话亭），也可设置“火警电话”标志。
除上述安全标志外，还有“禁止烟火”、“禁止吸烟”、“禁止放易燃物”、“禁止带火种”、“禁止燃放鞭炮”、“当心火灾──易燃物”、“当心火灾──氧化物”和“当心爆炸──爆炸性物质”、“禁止用水灭火”、“禁止吸烟”等标志，可根据实际需求进行设置。
安全基础知识之三安全标志
职业健康安全学习资料之三安全色、警示图形、警示线、基本警示句一、安全色红色——表示禁止和阻止的意思。
蓝色——表示指令，要求人们必须遵守的规定。
黄色——表示提醒人们注意。
绿色——表示给人们提供允许、安全的信息'二、警示图形图形种类安全色背景色图例[禁止标志红色白色指令标志蓝色-白色●必须戴防护手套警告标志黄色黑色…提示标志绿色白色●紧急出口…组合框或附加提示信息白色或标识的颜色黑色或标识对应的对比色三、警示线编号…名称及图形符号设置范围和地点1红色警戒线高毒物品作业场所`放射作业场所`紧邻事故危害源周边2*黄色警戒线一般有毒物品作业场所`紧邻事故危害性区域的周边3绿色警戒线事故现场救援区域的周边?四、基本警示句编号语句内容编号语句内容1禁止入内/29刺激皮肤2禁止停留30腐蚀性3禁止启动·31遇湿具有腐蚀性4当心中毒32窒息性5（当心腐蚀33剧毒6当心感染34有毒工作场所职业病危害警示标识1、禁止标识编号名称及其图形符号&标识种类设置范围和地点禁止入内H可能引起职业病危害的工作场所入口或泄险区周边，如高毒物品工作场所，放射工作场所等；或可能产生职业病危害的设备发生故障时；或维护、检修存在有毒物品的生产装置时；根据现场实际情况设置} 禁止停留H在特殊情况下对劳动者具有直接危害的作业场所禁止启动、J可能引起职业病危害的设备暂停使用或维修时，如设备检修或维修、更换零件等，设置在该设备附近2、警告标识|编号名称及其图形符号标识种类设置范围和地点当心中毒,H．J使用有毒物品作业场所当心腐蚀H．J存在腐蚀物质的作业场所[当心感染H．J存在生物性职业病危害因素的作业场所当心弧光、H．J引起电光性眼炎的作业场所当心电离辐射H．J、产生电离辐射危害的作业场所注意防尘H．J产生粉尘的作业场所*注意高温H．J高温作业场所当心有毒&H．J存在有毒气体的作业场所噪声有害H．J产生噪音的作业场所-3、指令标识编号名称及其图形符号'标识种类设置范围和地点戴防护镜H．J对眼睛有害的作业场所{戴防毒面具H．J 可能产生职业中毒的作业场所戴防尘口罩^ H．J 粉尘浓度超过国家标准的作业场所戴护耳器H．J 噪声超过国家标准的作业场所…戴防护手套H．J需对手进行保护的作业场所穿防护鞋|H．J 需对脚部进行防护的作业场所穿防护服H．J。
河北省-电动自行车停放充电场所消防安全管理规范 DB13_T 2939-2019

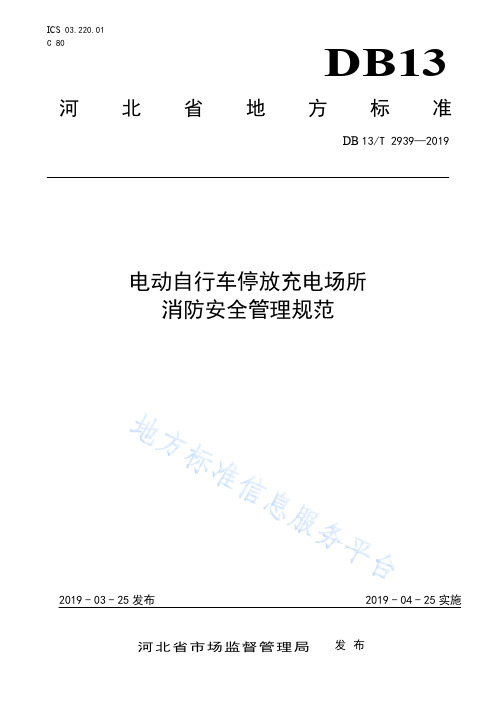

ICS03.220.01C 80 DB13 河北省地方标准DB 13/T 2939—2019电动自行车停放充电场所消防安全管理规范2019-03-25发布2019-04-25实施河北省市场监督管理局发布DB13/T 2939—2019前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由河北省消防总队提出。
本标准起草单位：河北省公安消防总队、邢台市公安消防支队、邯郸市公安消防支队、河北奥冠电源有限责任公司、河北御捷车业有限公司、河北红星汽车制造有限公司。
本标准主要起草人：杜东升、吴希晖、周勇、赵彬、牛立业、郭秀艳、冯书军、申雪晓、张晓辉、郝蕾、周媛、陈海龙、赵磊、陈川、李宪超。
IDB13/T 2939—2019II 引言电动自行车以其经济便捷的特点在我国迅速普及，成为城乡居民短途出行的重要交通工具之一,我国社会保有量达2亿多辆，年产量3000多万辆，是世界上电动自行车产销第一大国。
电动自行车在便利群众生活的同时，也衍生出一系列的消防安全问题，特别是生产、销售、改装、使用环节的一些粗放式发展和管理方式已经成为诱发火灾事故的重要原因。
由于电动车车体大部分为易燃可燃材料，一旦起火，燃烧速度快，并产生大量有毒烟气，人员逃生困难，极易造成伤亡。
分析灾害成因，主要是由于安全技术标准不健全、生产、销售等环节监管不到位、停放充电不规范等原因造成的。
因此，规范和实施电动自行车停放充电场所消防安全管理，最大限度地减少和预防火灾事故的发生，亟需编制一套电动自行车停放充电场所消防安全规范方面的标准。
DB13/T 2939—2019 电动自行车停放充电场所消防安全管理规范1 范围本标准规定了电动自行车停放充电场所消防安全的术语和定义、基本要求、防火分隔和建筑构造、安全疏散、消防设施和器材、电气要求、消防安全管理等内容。
本标准适用于河北省区域内新建、扩建、改建的电动自行车停放充电场所的设计和消防安全管理，已投入使用的电动自行车停放充电场所参照本标准执行。
消防安全标识图例
消防安全标识图例序号标志图例名称及整理规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。
2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。
3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。
4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。
5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。
6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。
7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。
8消防水带标志规格：13*13 设置在消防水带附近位置。
9灭火器标志规格：27*27 设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。
11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。
12如图A.1 灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。
13如图A.2 室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。
14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。
16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。
18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。
一般搭配其他文字说明。
19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。
消防安全标志 第1部分标志
消防安全标志第1部分标志1.灭火器标志：这个标志通常是一个红色正方形背景，中间是一个白色的灭火器图标。
它表示附近有可使用的灭火器。
2.火警报警器标志：这个标志是一个红色正方形背景，中间是一个白色的火警报警器图标。
它表示附近有火警报警器，用于发出警报信号以通知火灾。
3.紧急出口标志：这个标志是一个绿色的正方形背景，中间是一个白色的逃生人形图标，指示附近有紧急出口，用于火灾或其他紧急情况下人员疏散。
4.疏散楼梯标志：这个标志是一个绿色的矩形背景，中间是一个白色的楼梯图标。
它表示附近有疏散楼梯，用于火灾或其他紧急情况下人员疏散。
5.紧急电话标志：这个标志是一个蓝色正方形背景，中间是一个白色的电话图标。
它表示附近有紧急电话，用于紧急情况下呼叫救援人员。
6.危险品存储标志：这个标志通常是一个黄色菱形背景，中间是一个黑色的危险品图标。
它表示附近存储了危险物品，提醒人们注意危险性并采取必要的防护措施。
7.自动喷水灭火系统标志：这个标志是一个红色正方形背景，中间是一个白色的喷水图标。
它表示附近有自动喷水灭火系统，用于火灾发生时自动喷水灭火。
8.不准停放标志：这个标志通常是一个蓝色矩形背景，中间是一个红色的停车禁止图标。
它表示该区域禁止停放车辆，以保障火灾应急通道畅通。
9.防护服佩戴标志：这个标志是一个黄色正方形背景，中间是一个黑色的人体图标，上面画有一个穿着防护服的人。
它表示在该区域需要穿戴防护服，以确保人员安全。
10.急救设施标志：这个标志是一个绿色的正方形背景，中间是一个白色的急救箱图标。
它表示附近有急救设施，提醒人们在紧急情况下可以寻求医疗救援。
gb-13495.1--消防安全标志-第1部分：标志教学文案
【国际标准分类号】13.220.01
2、你大部分的零用钱用于何处？
（4）牌子响关联标准
图1-5 购物是对消费环境的要求分布【代替标准】GB 13495-1992
【被代替标准】暂无
【引用标准】GB 2893-2008,GB/T 4327
300元以下□ 300～400元□ 400～500□ 500元以上□
附件（二）：调查问卷设计【全文语种】中文简体
因为是连锁店，老板的“野心”是开到便利店那样随处可见。所以办了积分卡，方便女孩子到任何一家“漂亮女生”购物，以求便宜再便宜。【发布日期】2015/6/2
（三）DIY手工艺品的“自助Байду номын сангаас”【实施日期】2015/8/1
就算你买手工艺品来送给朋友也是一份意义非凡的绝佳礼品哦。而这一份礼物于在工艺品店买的现成的礼品相比，就有价值意义，虽然它的成本比较低但它毕竟它是你花心血花时间去完成的。就像现在最流行的针织围巾，为何会如此深得人心，更有人称它为温暖牌绝大部分多是因为这个原因哦。而且还可以锻炼你的动手能力，不仅实用还有很大的装饰功用哦。【修订日期】2015/6/2
图1-1大学生月生活费分布GB 13495.1-2015 消防安全标志 第1部分：标志
基本信息
【英文名称】Fire safety signs―Part 1:Signs
开了连锁店，最大的好处是让别人记住你。“漂亮女生”一律采用湖蓝底色的装修风格，简洁、时尚、醒目。“品牌效应”是商家梦寐以求的制胜法宝 。【标准状态】现行
适用范围&文摘
GB 13495的本部分规定了用于消防安全领域的标志。
本部分适用于所有需要设置消防安全标志的场所。
本部分不适用于GB/T 4327 规定的消防技术文件和各类地图所用的图形符号。
应急照明和疏散指示标志ppt课件
（12）疏散指示标志灯，一般设在距地面不超过1m的墙
上。在该范围内符合人们行走的习惯，容易发现目标，
利于疏散。但是，值得注意的是疏散指示标志灯，千万
不可设在顶棚吊顶上，因为火灾时烟雾流极易积聚，遮
挡光线，使地面照度达不到设. 计要求。
17
（一）应急照明灯具的设置要求与功能指标
2.应急照明的功能指标 （1）应牢固、无遮挡，状态指示灯正常。
人员密集场所，如 展览厅、多功能厅、 餐厅、营业厅和危 险场所、避难层等
不少于正常照明的 最低照度
配电室、消防控制 室、消防泵房、发 电机室、蓄电池室； 火灾广播室、电话 站、楼宇自动化系 统中控室以及其他 重要房间
.
12
（一）应急照明灯具的设置要求与功能指标
1.应急照明灯具的设置要求 （7）消防应急灯具的应急工作时间应不小于90 min，且 不小于灯具本身的标称的应急工作时间。
（8）消防应急照明灯规格型式应符合技术标准的要求。
①Ⅰ型标志灯内所装光源的数量不宜少于两个；
②疏散标志灯安装在地面上时，长宽比可取区1:1或2:1，
长边最小尺寸不宜少于40cm。
.
13
表3-13 应急照明灯规格标准
类别
Ⅰ型 Ⅱ型 Ⅲ型 Ⅳ型
标志灯规格
长边/短边
采用荧光灯时的光 长边的长度（cm） 源功率（w）
色或损坏。不得使用强碱性溶剂擦拭灯具，容易造成灯
具部件强度降低和损坏。
.
24
（一）应急照明灯具的设置要求与功能指标
3.应急照明灯具清洁维护方法
（2）按下列方法切断正常供电电源，用秒表测量应 急状态的持续时间：
①自带电源型和子母电源型切断其主供电源；
②集中电源型切断其控制器主电源；
GB 15630-95《消防安全标志设置要求》(GB15630-95)
消防安全标志设置要求 [2004-8-18]消防安全标志设置要求GB 15630-1995发布时间:1996-2-11主题内容与适用范围1.1本标准规定了消防安全标志的设置场所、原则、要求和方法等。
1.2本标准适用于使用消防安全标志作为传递消防安全信息的场所。
2引用标准GB13495消防安全标志GBJ16建筑设计防火规范GBJ45高层民用建筑设计防火规范3术语3．1观察距离viewing distance观察者眼睛至标志中心点的距离。
在本标准中，观察距离用字母D表示，如图1所示。
3.2观察角viewing angle观察者的眼睛和标志中心点的连线与标志所在平面的夹角。
在本标准中，观察角用字母。
表示，如图1所示。
3.3偏移距离displacement标志的中心点至眼睛正视标志所在平面时的视轴的距离。
在本标准中，偏移距离用字母X表示，如图1所示。
3.4偏移角angle of displacement标志的中心点和眼睛的连线与眼睛正视标志所在平面时的视轴之间的夹角。
在本标准中，偏移角用字母θ表示，如图1所示。
4设置场所4.1旅游景点、露天娱乐场、市区街道、广场、停车场和集贸市场等。
4.2GBJ16和GBJ45中规定的建筑物。
4.3车站、机场、港口、码头、桥梁、隧道、加油站、交通工具和地下工程等。
4，4林区、矿区、油田和海上钻井平台等。
4.5其它设置消防安全标志的场所。
5设置原则5.1商场（店）、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、高层公寓和候车（船、机）室大厅等人员密集的公共场所的紧急出口、疏散通道处、层间异位的楼梯间（如避难层的楼梯间）、大型公共建筑常用的光电感应自动门或360°旋转门旁设置的一般平开疏散门，必须相应地设置“紧急出口”标志。
在远离紧急出口的地方，应将“紧急出口”标志与“疏散通道方向”标志联合设置，箭头必须指向通往紧急出口的方向。
5.2紧急出口或疏散通道中的单向门必须在门上设置“推开”标志，在其反面应设置“拉开”标志。
2020年一级注册消防工程师《消防安全技术实务》题库【章节题库】建筑消防设施 第十一章 消防应急照明
第十一章消防应急照明和疏散指示系统一、单项选择题（从备选项中选择一个最符合题意的选项）1．集中电源集中控制型消防应急照明和疏散指示系统不包括（）。
[2017年真题] A．分配电装置B．应急照明控制器C．输入模块D．疏散指示灯具【答案】C【解析】消防应急照明和疏散指示系统按照灯具的应急供电方式和控制方式的不同，分为自带电源非集中控制型、自带电源集中控制型、集中电源非集中控制型、集中电源集中控制型四类系统。
自带电源非集中控制型：应急照明配电箱和消防应急灯具。
自带电源集中控制型：应急照明控制器、应急照明配电箱和消防应急灯具。
集中电源非集中控制型：应急照明集中电源、应急照明分配电装置和消防应急灯具。
集中电源集中控制型：应急照明控制器、应急照明集中电源、应急照明分配电装置和消防应急灯具。
集中电源集中控制型系统在正常工作状态时，市电接入应急照明集中电源，用于正常工作和电池充电，通过各防火分区设置的应急照明分配电装置将应急照明集中电源的输出提供给消防应急灯具。
应急照明控制器通过实时监测应急照明集中电源、应急照明分配电装置和消防应急灯具的工作状态，实现系统的集中监测和管理。
发生火灾时，应急照明控制器接收到消防联动信号后，下发控制命令至应急照明集中电源、应急照明分配电装置和消防应急灯具，控制系统转入应急状态，为人员疏散和消防作业提供照明和疏散指示。
集中电源集中控制型消防应急照明和疏散指示系统不包括输入模块。
2．某小型机场航站楼，消防应急照明和疏散指示系统由1台应急照明控制器、1台应急照明集中电源、3台应急照明分配电装置和100只消防应急灯具组成。
当应急照明系统由正常工作状态转为应急状态时，发出应急转换控制信号，但消防应急灯具未正常点亮。
据此，可以排除的故障原因是（）。
[2018年真题]A．应急照明控制器未向系统内应急照明集中电源发出联动控制信号B．消防应急灯具电池衰减无法保证灯具转入应急工作C．系统内应急照明集中电源未转入应急输出D．系统内应急照明分配电装置未转入应急输出【答案】B【解析】消防应急照明和疏散指示系统按照灯具的应急供电方式和控制方式的不同，分为自带电源非集中控制型、自带电源集中控制型、集中电源非集中控制型、集中电源集中控制型四类系统。
蓄光消防安全标志规范
消防安全标志通用技术条件第3部分：蓄光消防安全标志GA480.3-2004 自 2004-10-1 起执行前言GA480的本部分第4、5、7、8章为强制性的，其余为推荐性的。
GA480《消防安全标志通用技术条件》是GB13495《消防安全标志》和GB15630《消防安全标志设置要求》的配套标准，对消防安全标志产品提出了相应的技术要求和试验方法等，以作为对生产和市场进行管理的技术法规。
根据目前常见类型的消防安全标志产品，GA480分为以下若干独立部分：——第1部分：通用要求和试验方法；——第2部分：常规消防安全标志；——第3部分：蓄光消防安全标志；——第4部分：逆光反射消防安全标志；——第5部分：荧光消防安全标志；——第6部分：搪瓷消防安全标志；——第7部分：内部发光消防安全标志；……本部分是GA480的第3部分，本部分针对目前市场上常见的背底为蓄光色材，符号为常规色材的蓄光消防安全标志在几何尺寸、颜色、照度、发光亮度、耐候性、色材的附着性、耐腐蚀性、耐水性、耐冲击性、耐燃烧性和放射性等提出技术要求和试验方法，并规定了检验规则、包装、运输、储存等要求。
对于基材为搪瓷制品或标志整体（基材和色材）为陶瓷制品的蓄光型产品，有关各方应探讨本部分和GA480的其他部分中有关条款的适用性。
为了适应蓄光材料的发展和降低使用成本，本部分要求供方公布其产品的激发照度和发光时间，检验机构出具的检验报告中必须注明这两个关键指标。
在使用该产品时，有关各方应充分保证设置场所标志表面的照度值和要求的标志使用时间不应低于这两个关键指标。
针对部分自带照明光源的产品（该照明光源无应急功能），本部分要求供方公布其外部照明光源对标志表面的公称照度值，检验机构出具的检验报告中必须注明这一指标。
对于具有内部照明功能的产品，本部分参照GB15630-1995《消防安全标志设置要求》的6.10.4.2提出了亮度要求。
在实际使用、检查、维修该产品时，有关各方应充分保证所用的外部照明光源对标志表面的最低照度值不低于公称照度值；内部照明光源的亮度不低于检验样品的亮度，其相关指标还应符合GA480本部分的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GB 13495-1992
消防安全标志
Fire safety signs
自1993-3-1 起执行
本标准参照采用国际标准ISO6309-1987《消防——安全标志》。
1 主题内容与适用范围
1.1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。
1.2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：
a.火灾报警和手动控制装置；
b.火灾时疏散途径；
c.灭火设备；
d.具有火灾、爆炸危险的地方或物质。
本标准不适用于GB4327-84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。
2 引用标准
GB2893 安全色
3 消防安全标志
消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB2893中的有关规定。
消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。
3.1 火灾报警和手动控制装置的标志
表1
3.2 火灾时疏散途径的标志
表2
续表2
续表2
3.3 灭火设备的标志表3
续表3
续表3
3.4 具有火灾、爆炸危险的地方或物质的标志
表4
续表4
续表4
3.5 方向辅助标志
表5
3.5.3 方向辅助标志应该与3.1～3.4中的有关标志联用，指示被联用标志所表示意
义的方向。
表5只列出左向和左下向的方向辅助标志。
根据实际需要，还可以制作指示其他方向的方向辅助标志（见图1、图3c）。
3.5.4 在标志远离指示物时，必须联用方向辅助标志。
如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。
3.5.5 方向辅助标志与3.1～3.4中的图形标志联用时，如系指示方向（包括左下、左上）和下向，则放在图形标志的左方；如系指示右向（包括右下、右上）。
则放在图形标志的右方（见图1、图3c）。
3.5.6 方向辅助标志的颜色应与联用的图形标志的颜色统一（见图1、图2c）。
图1 方向辅助标志使用举例
3.6 文字辅助标志
3.6.1 将3.1～3.4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。
3.6.2 文字辅助标志应该与图形标志或（和）方向辅助标志联用。
当图形标志与其指示物很近、表示意义很明显，人们很容易看懂时，文字辅助标志可以省略。
3.6.3 文字辅助标志有横写和竖写两种形式。
横写时，其基本形式是矩形边框，可以放在图形标志的下方，也可以放在左方或右方（见图1、图2）；竖写时，则放在标志杆的上部（见图3a、b）。
3.6.4 横写的文字辅助标志与三角型标志联用时，字的颜色为黑色，与其他标志联用时，字的颜色为白色（见图1、图2）；竖写在标志杆上的文字辅助标志，字的颜色为黑色（见图3）。
3.6.5 文字辅助标志的底色应与联用的图形标志统一（见图1、图2）。
3.6.6 当消防安全标志的联用标志既有方向辅助标志，又有文字辅助标志时，一般将二者同放在图形标志的一侧，文字辅助标志放在方向辅助标志之下（见图1）。
当方向辅助标志指示的方向为左下、右下及正下时，则把文字辅助标志放在方向辅助标志之上（见图3c）。
3.6.7在机场、涉外饭店等国际旅客较多的地方，可以采用中英文两种文字辅助标志（见图2c）。
图2 横写的文字辅助标志
4 消防安全标志杆
消防安全标志杆的颜色应与标志本身相一致（见图3）。
图3 写在标志杆上的文字辅助标志示意图
5 消防安全标志的几何图形尺寸
消防安全标志的几何图形尺寸以观察距离D为基准，计算方法如下：5.1正方形
边长α=0.025D 图4
5.2 三角形
图5
内边：α=0.035D；边框宽：c=0.124α；圆角半径：γ=0.080α5.3 圆形和斜线
图6
内径：d
1=0.028D；外径：d
2
=1.25d
1
；斜线宽：c=0.100d
1
；斜线与水平线的夹角：α=45°
5.4由图形标志、方向辅助标志和文字辅助标志组成的长方形标志。
图7
短边：α=0.025D；长边：b=1.60α
6 消防安全标志牌的制作
6.1 消防安全标志牌应按本标准的制作图来制作。
制作图举例如图8所示。
标志和符号的大小、线条粗细应参照本标准所给出的图样成适当比例。
6.2 消防安全标志牌都应自带衬底色。
用其边框颜色的对比色将边框周围勾一窄边即为标志的衬底色。
没有边框的标志，则用外缘颜色的对比色。
除警告标志用黄色勾边外，其他标志用白色。
衬底色最少宽2mm，最多宽10mm（见图2、图3）。
6.3 消防安全标志牌应用坚固耐用的材料制作，如金属板、塑料板、木板等。
用于室内的消防安全标志牌可以用粘贴力强的不干胶材料制作。
对于照明条件差的场合，标志牌可以用荧光材料制作，还可以加上适当照明。
6.4 消防安全标志牌应无毛刺和孔洞，有触电危险场所的标志牌应当使用绝缘材料制作。
6.5 消防安全标志牌必须由被授权的国家固定灭火系统和耐火构件质量监督检测中心检验合格后方可生产、销售。
7 消防安全标志的设置位置
7.1 消防安全标志设置在醒目、与消防安全有关的地方，并使人们看到后有足够的时
间注意它所表示的意义。
7.2 消防安全标志不应设置在本身移动后可能遮盖标志的物体上。
同样也不应设置在容易被移动的物体遮盖的地方。
7.3 难以确定消防安全标志的设置位置，应征求地方消防监督机构的意见。
图8 基本图形（举例）附录A
安全标志的尺寸
（参考件）
m
注：①表中符号参见标准正文5.1～5.4。
②表中尺寸允许有3%误差。
附加说明：
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会归口。
本标准由公安部天津消防科学研究所负责起草。
本标准主要起草人韩占先、刘伶凯、姚松经。
发布单位国家技术监督局
提出单位：中华人民共和国公安部
起草单位公安部天津消防科学研究所
批准单位国家技术监督局1992-6-12。
