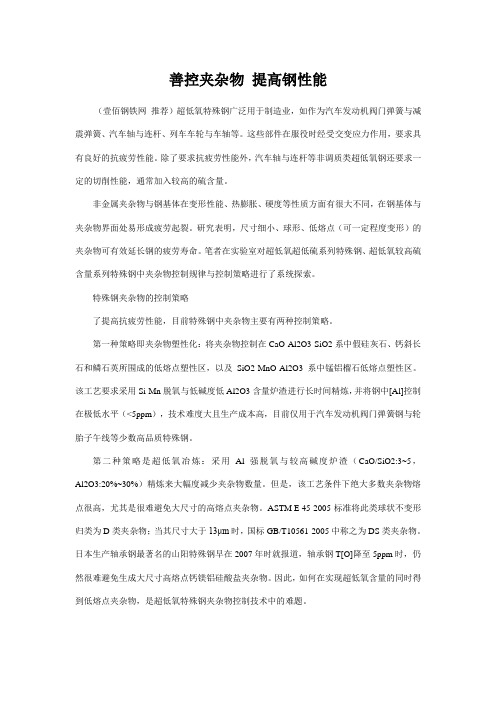

善控夹杂物 提高钢性能
善控夹杂物提高钢性能（壹佰钢铁网推荐）超低氧特殊钢广泛用于制造业，如作为汽车发动机阀门弹簧与减震弹簧、汽车轴与连杆、列车车轮与车轴等。
这些部件在服役时经受交变应力作用，要求具有良好的抗疲劳性能。
除了要求抗疲劳性能外，汽车轴与连杆等非调质类超低氧钢还要求一定的切削性能，通常加入较高的硫含量。
非金属夹杂物与钢基体在变形性能、热膨胀、硬度等性质方面有很大不同，在钢基体与夹杂物界面处易形成疲劳起裂。
研究表明，尺寸细小、球形、低熔点（可一定程度变形）的夹杂物可有效延长钢的疲劳寿命。
笔者在实验室对超低氧超低硫系列特殊钢、超低氧较高硫含量系列特殊钢中夹杂物控制规律与控制策略进行了系统探索。
特殊钢夹杂物的控制策略了提高抗疲劳性能，目前特殊钢中夹杂物主要有两种控制策略。
第一种策略即夹杂物塑性化：将夹杂物控制在CaO-Al2O3-SiO2系中假硅灰石、钙斜长石和鳞石英所围成的低熔点塑性区，以及SiO2-MnO-Al2O3系中锰铝榴石低熔点塑性区。
该工艺要求采用Si-Mn脱氧与低碱度低Al2O3含量炉渣进行长时间精炼，并将钢中[Al]控制在极低水平（<5ppm），技术难度大且生产成本高，目前仅用于汽车发动机阀门弹簧钢与轮胎子午线等少数高品质特殊钢。
第二种策略是超低氧冶炼：采用Al强脱氧与较高碱度炉渣（CaO/SiO2:3~5，Al2O3:20%~30%）精炼来大幅度减少夹杂物数量。
但是，该工艺条件下绝大多数夹杂物熔点很高，尤其是很难避免大尺寸的高熔点夹杂物。
ASTM E 45-2005标准将此类球状不变形归类为D类夹杂物；当其尺寸大于13μm时，国标GB/T10561-2005中称之为DS类夹杂物。
日本生产轴承钢最著名的山阳特殊钢早在2007年时就报道，轴承钢T[O]降至5ppm时，仍然很难避免生成大尺寸高熔点钙镁铝硅酸盐夹杂物。
因此，如何在实现超低氧含量的同时得到低熔点夹杂物，是超低氧特殊钢夹杂物控制技术中的难题。
科技成果——弹簧钢中非金属夹杂物控制关键技术
科技成果——弹簧钢中非金属夹杂物控制关键技术技术开发单位北京科技大学所属领域钢铁冶金成果简介弹簧钢广泛用于飞机、铁道车辆、汽车、拖拉机等运输工具和工程机械等各种设备中，是制造各种螺旋簧、扭簧、板簧及其类似作用的其它形状弹簧的钢种。
弹簧工作在周期的弯曲、扭转等交变力条件下，经受拉、压、冲击、扭、疲劳腐蚀等多种作用，有时还要承受极高的短时突加载荷。
除表面脱碳、表面缺陷外，造成弹簧的疲劳断裂破坏的主要因素是钢中非金属夹杂物。
非金属夹杂物对疲劳性能的影响一方面取决于夹杂物的类型、数量、尺寸、形状和分布；另一方面，由于钢基体组织和性质制约，与基体结合力弱的尺寸大的脆性夹杂物和球状不变形夹杂物的危害最大。
钢的强度水平愈高，夹杂物对疲劳极限的有害影响也愈显著。
因此，提高弹簧的疲劳寿命，关键要提高弹簧钢的洁净度，因此就要降低氧含量，减少非金属夹杂物的含量并改善夹杂物形态分布及尺寸。
（1）不锈钢冶炼脱氧及夹杂物预测热力学。
通过热力学计算预测了弹簧钢中Al-O、Si-O、Mg-O、Ca-O脱氧平衡曲线，以及多元符合脱氧情况下Al-Si-O、Al-Mg-O、Al-Mg-Ca-O和Al-Si-Ca-O等夹杂物生成相图。
通过热力学计算预测了渣钢反应过程中不同精炼渣成分对于钢中[Al]s和[O]含量的影响，研究表明高碱度有利于氧含量的降低，低碱度有利于钢中铝含量的去除。
通过建立了钢液凝固和冷却过程弹簧钢中夹杂物变化热力学计算模型，可以预测钢液凝固和冷过过程中MnS、TiN和氧化物夹杂的变化和析出规律。
图1 弹簧钢中Al-Si-Ca-O系夹杂物热力学稳定相图（2）铁合金洁净度对弹簧钢中夹杂物的影响。
通过正常合金炉次和合金优化卢比全流程夹杂物演变规律的对比，可以看出，合金的选择对于夹杂物的性质会有较大的影响。
在LF合金调整后夹杂物成分相差较大，优化合金可以有效的控制夹杂物中Al2O3含量，而对于MgO含量影响不大，提升夹杂物塑性化比例。
钢中非金属夹杂物的起源和控制
钢中非金属夹杂物的起源和控制摘要：非金属夹杂物对钢的许多性能起着极为重要的作用，影响钢铁产品的加工和使用，在本文中，展示最新的非金属夹杂的起源和分类，概述近几十年来对此研究做的大量工作。
本文包括夹杂形成的动力学条件和目前冶炼条件对夹杂的成分、数量和尺寸分布变化的影响，夹杂物变性的研究钢种包括子午线钢丝、弹簧钢和轴承钢等，得到所希望的夹杂物尺寸和形态，也要同时防止连铸水口絮流堵塞。
随着显微电镜发展已经能够将夹杂分布特征给充分展现出来了，在夹杂物工程中也讨论了具有应用前景的“氧化物冶金”这个领域，最后简要阐明了夹杂的特性改进和定量分析的难度。
在过去几十年来，钢中夹杂物的控制发展进步明显，这是由于在热力学、钢水的渣成分，以及炼钢的工艺过程之间相互作用的理解加深所导致的，使得能够控制夹杂和工艺过程来优化钢的特性，尽管这样，仍然有一些重要问题必须要解决，要不断改善夹杂控制和优化过程。
1 介绍直到五十年前人们开始普遍重视研究非金属夹杂物（NMIs），认为钢中的夹杂来源于耐材的侵蚀和各种保护渣和顶渣的卷入。
虽然在那个时代夹杂物研究已经是一个重要的课题，但是对钢中夹杂作用还没有像今天这样普及。
由于夹杂在钢的基体中是非金属相，很多物理冶金学家关注的焦点不在这里，大多数研究重点在于理解金属的行为和相变过程。
当钢要求具有挑战性的性能时和更加恶劣条件服役时，钢基体中的非金属夹杂物的类型、尺寸和分布就与性能构成明确的相关关系，了解夹杂的这些特性行为就变的极为重要，导致了钢铁产品的冶炼和加工过程中深入地开展研究夹杂的起源、特性和行为。
对非金属夹杂物的控制和定量分析进行大量地改进工作，同时对夹杂物对金属材料性能的影响也进行大量的调研工作。
控制夹杂从上世纪80年代开始进行，以此来改善钢的性能，已经成为冶炼中最重要的一环，夹杂物冶金控制工程由文献[1]描述。
夹杂物控制工程开始做所希望的夹杂特性，然后，通过热力学和适当的工艺设计和生产的钢材达到所希望的夹杂占其主导地位。
钢中夹杂物控制技术研究
王立峰 王万军 王新华
（ 北京科技大学）
摘 要 脆性夹杂物是影响轮胎子午线钢、弹簧钢和轴承钢等特殊钢种疲劳强度的一个重 要原因，塑性央杂物的控制成为提高超级洁净钢质量的一个关键问题。通过详细总结和对 比不同的夹杂物控制技术可知，渣控夹杂物技术具有较为明显的优势，为一些特殊钢种冶 炼过程中的夹杂物控制提供了一条有效的途径。 关键词 夹杂物 夹杂物控制 钙处理 渣
Ａｂ Ｏ，
＂ Ｉ ， ｔ ， ｒ Ｏ Ａ
・ 人６ ， 月 ０ ・ Ａ ０ ” ｈ ，
０ ． ￣ ５ Ｉ － ０ ２ ． ７
反应为铝脱氧、锰脱硫，钙不能有效控
制夹杂物的形态及组成； ａＳＯ２ 当Ｃ／＝． －
０５时，钙处理能使氧化铝夹杂变为铝 ． 酸钙夹杂， 但对硫化锰夹杂无明显影响：
Ａ２３ １ 和Ｍｎ 夹杂的形成；ａＳ ０ Ｓ Ｃ／ 再大时， 钙除了继续变性Ａ２３ 还全部取代锰 １ 外， ０ 形成硫化钙。 ３３ 通过调整渣的成分控制夹杂物的成 ．
间的平衡热力学来预测， 当钢渣间达到热 力学平衡时， 夹杂物的成分与钢渣的成分 相同。 在冶金生产过程中， 绝对的钢液与 夹杂物之间的平衡是少见的， 但可达到局 部的钢与夹杂物、渣与钢、炉衬与钢渣、 炉衬与钢液的准平衡状态。 夹杂物的成分 在很大程度上受顶渣成分和炉衬材料的 影响。 硅和锰脱氧平衡如式３ 和式４ 所示， 铝硅平衡用式 ５ 来表示：
不 ａ
为球形的高熔点的 Ｃ Ｓ 提高管线钢的 ａ，以 抗裂纹性能。钙对夹杂物变性的反应式如
下：
３ 夹杂物的变性处理
３Ｃ ＋Ａ２ ） ＝ ［Ｉ （ Ｏ ； １ ］（ Ｉ ３｝２Ａ］３ ａ ） （ ［ａ ０； ． ＋Ｃ ． ） ｝
根据钢坯中硫化物的形态及分布的
钢中夹杂物得去除与控制
钢中夹杂物去除与控制刘金刚 刘浏（钢铁研究总院冶金工艺研究所，北京100081）摘要：通过对钢包—中间包—结晶器中不同环节中的去除夹杂物的不同手段进行综合分析，得到各环节中间包均应保护浇注和防止卷渣卷气，中间包应具有合理的结构（上下挡墙、湍流抑制器、旋涡抑制器）以得到合理的流场；利用钢包注流的剪切破碎作用在中间包中生成的小气泡、中间包气幕挡墙和电磁搅拌离心流动可以有效去除钢水中夹杂物；电磁制动技术日趋成熟但其能耗较大，因此可以发展低能耗的中间包真空浇注对结晶器液面波动进行抑制。
电磁搅拌和电磁连铸有利于改善铸坯的内部质量和防止振痕的产生。
关键词：中间包夹杂物去除控制Inclusions Removal and Control in the Steel MeltLiu Jingang Liu Liu(CISRI, Beijing 100081)Abstract: Through synthetic analysis of various methods to remove inclusions during ladle-tundish-mold processes, it was found that using protective casting, avoiding gas and slag wrapping are important measures for clean steel production. The structure of the tundish should be reasonable, (dam, weir; turbulence inhibitor; vertex inhibitor) in order to get a preferred flow pattern. It could also utilize the shear flow from ladle to tundish to form small gas bubbles, utilize gas bubble curtain and electromagnetic stirring caused centrifugal flow to remove inclusions from steel melt. Electromagnetic braking technology is gradually raped but it was very energy consumed, thus it could develop low energy consumption vacuum tundish casting technology to control the fluctuation of melt surface in mold. Electromagnetic stirring is good for improving inner quality of slab and preventing the oscillation marks formation.Keywords: tundish, inclusion, remove, control二○○三年我国钢产量已达到2.7亿吨，但由于质量问题一些高品质钢材仍需进口，这已经成为我国钢铁工业发展的障碍，影响我国钢铁产品走向世界。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夹杂物控制技术在阀门弹簧钢生产中的应用
薛正良李正邦张家雯
摘要介绍了国外为适应阀门弹簧的高疲劳寿命对氧化物夹杂的苛刻要求，采用夹杂物形态控制理论使夹杂物无害化的生产技术，这种技术生产的超清洁阀门弹簧钢，细化和软化了氧化物夹杂，从而消除了氧化物夹杂对材料疲劳性能的危害，提高了阀门弹簧疲劳极限和寿命。
关键词夹杂物形态阀门弹簧钢疲劳寿命
APPLICATION OF INCLUSION CONTROL TECHNIQUE IN VALVE SPRING STEEL MANUFACTURE
Xue Zhengliang Li Zhengbang Zhang Jiawen
Metallurgical Technology Institute of CISRI
Synopsis In order to meet the stringent requirements of high fatigue life of the valve spring for oxide inclusions, a technique of harmless inclusions has been developed abroad according to the theory of inclusion morphology control. The ultra clean valve spring steel manufactured using this technique gets rid of the deleterious effect of oxide on material fatigue properties through thinning and softening oxide inclusion, thus raising the fatigue limit and life of the valve spring.
Keywords morphology of inclusion valve spring steel fatigue life
1 前言
阀门弹簧对钢的疲劳特性和可靠性的要求极苛刻。
各国对汽车发动机阀门弹簧的疲劳寿命有严格要求，如日本规定行车10万km弹簧不得断裂；瑞典规定疲劳寿命必须达到5×107次以上，实际使用失效率不到百万分之一；我国
GB2785—88阀门弹簧技术条件规定疲劳寿命为1×107次，第二汽车制造厂内控标准要求达到2.5×107次，但实际弹簧断裂失效率达到百万分之二十三［1］。
瑞典SKF统计分析某牌号汽车在规定工作时间内所有失效阀门弹簧的破损原因(被检弹簧来自不同生产厂家，材质不尽相同)，因皮下显微夹杂引起的破损比较最高，占40%；其次为弹簧表面缺陷(折叠、发纹、划伤和脱碳)引起的破损占30%；因弹簧制造过程中几何形状误差等缺陷引起的破损占15%；弹簧装配不当造成的直接破损占5%；其余10%因断面过度损坏不能分辨其原因［2］。
由此可见，阀门弹簧失效的主要原因是皮下夹杂和表面缺陷，但后者通过钢丝剥皮、滚光、弹簧抛丸等机械处理尚有挽救余地。
一般炼钢是用强脱氧元素铝终脱氧，当钢中酸溶铝含量达到0.03%～0.05%
时，钢中的氧形成Al
2O
3。
因此，钢液脱氧后不免出现钢中氧化物夹杂的去除问
题。
现代二次精炼工艺可将总氧量降到10×10-6以下，也不能消除这种危及材料疲劳寿命的大颗粒脆性夹杂物。
因此商品阀门弹簧的断裂仍难避免。
为解决这一问题，国外阀门弹簧钢的生产有2种方法：一种是瑞典SKF公司的SKF—MR精炼
法生产的超低氧阀门弹簧钢［2］；另一种是日本许多钢厂采用的控制夹杂物组成和形态的方法，他们改变了原来追求超低氧降、低氧化物夹杂数量的思路，代之以使夹杂物无害化的理念，成功地解决了脆性夹杂物引起的疲劳断裂问题。
2 夹杂物无害化概念
氧化物夹杂对材料的疲劳性能是有害的，危害程度各不相同，主要取决于夹杂物性质和颗粒大小。
零件表面的大颗粒脆性夹杂物对材料的疲劳寿命最有害。
随夹杂物颗粒减小，对疲劳寿命的危害降低，见图1［2］。
当夹杂物在材料热加工温度下能与基体材料一起发生塑性变形时，便延伸成条带状。
因弹簧疲劳断裂面垂直于线材的轴向，故与线材轴向垂直的横断面上夹杂物的断面尺寸可用来表征夹杂物的特征尺寸。
塑性夹杂物随材料锻压比增加，则断面尺寸变小，因而对弹簧的疲劳寿命影响也变小；且根据Kiessling-Nordberg的观点［4、5］，在材料热加工过程中夹杂物与基体间变形能力的差异将在界面上产生微观裂纹，这种微观裂纹将成为疲劳裂纹的发源地，热加工温度下有变形能力的夹杂物在材料发生塑性变形时与基体总保持紧密接触，因而变形后的夹杂物与基体仍然保持良好的结合，从而避免夹杂物与基体之间产生显微裂纹。
根据Brooksbank和Andrews提出的嵌镶应力理论［6～9］，夹杂物界面上产生的应力集中是决定于夹杂物的热膨胀
系数α
i 和夹杂物的杨氏模量E
6
的:
(1)
图1 夹杂物尺寸对Nakamura旋转弯曲疲劳寿命的影响［3］
低熔点的塑性夹杂物具有较小的杨氏模量和较高的热膨胀系数，在材料中产生的应力集中较小，见图2［3］。
因此，夹杂物无害化就是要避免钢中析出热轧温度下无变形能力的脆性夹杂物和球状不变形的夹杂，而代之以析出具有良好热变形能力的塑性夹杂物。
根据Rudnik的研究［10］，为避免热加工时夹杂物与基体界
面上产生微观裂纹，按Malkiewicz和Rudnik［11］定义的夹杂物变形指数应不低于0.5。
图2 夹杂物周围应力分布［3］
3 多元塑性氧化物夹杂的成分范围
对广泛使用的Cr-Si阀门弹簧用钢SAE9254，钢中可能形成的塑性夹杂物为
CaO-Al
2O
3
-SiO
2
三元夹杂。
图3为G.Bernard等［12］提供的资料，图3右为各区域
组成的夹杂物在铸态和热加工后的形态变化。
图4［13］为夹杂物中Al
2O
3
含量对夹
杂物变形能力的影响，具有最好变形能力的夹杂物的Al
2O
3
含量(20%左右)正好落
在图3中假硅灰石与钙斜长石的共晶线附近。
图3 CaO-Al
2O
3
-SiO
2
三元氧化物夹杂组成及其热加工前后的形态变化［12］
图4 夹杂物中Al
2O
3
含量对夹杂物变形能力的影响［13］
4 为获得具有变形能力的夹杂物组成所需的钢液脱氧条件
当钢液与夹杂物之间建立热力学平衡时，夹杂物的成分可作为钢水成分和温度的函数进行热力学估算。
钢液与夹杂物之间的化学反应方程如下：
(2)［14］
(3)［14、15］
根据文献［16］提供的1550℃ CaO-Al
2O
3
-SiO
2
三元活度和有关热力学资料［14、
18、19］，计算1550℃时SAE9254中强脱氧元素［Al］、［Ca］含量与平衡夹杂物组成之间的关系，计算结果见图5。
由此可见，为使钢液析出具有良好变形能力的塑性夹杂物，钢液中铝和钙含量必须分别控制在10×10-6和1×10-6以下。
为控制钢中的铝含量，除必须用低铝硅铁合金化外，还必须用专门的合成渣进行二次精炼，以便通过渣钢之间建立局部反应平衡来控制钢液残余铝含量［20］。
图5 与CaO-Al
2O
3
-SiO
2
夹杂物平衡时SAE9254钢液等铝、钙线
5 精炼工艺及夹杂物实际控制效果
按生产工艺，炼钢多数是BOF，而后用连铸法浇注成钢坯。
精炼炉则各不相同，神户制钢用ASEA—SKF炉精炼［21］，住友金属用VAD炉精炼［22］，大同特钢用LF—RH处理［23］，新日铁Muroran厂则采用加盖钢包吹氩处理［3］。
精炼用的合成渣均为专用中性渣，这是吸收夹杂物和控制钢水残铝含量的必需手段。
只有这样，钢水凝固时才会析出多元组成的塑性夹杂物。
图6［21］则为光学显微镜测定的SAE9254线材表层和芯部夹杂物最大厚度的分布。
图6(a)为钢中不加铝脱氧，也不用合成渣精炼，而只用DH真空脱气，钢中残铝量为20×10-6；图6(b)则为钢中不加铝脱氧，但用专用合成渣精炼，钢中残铝量为10×10-6。
图6 光学显微镜测定SAE9254线材中夹杂物最大厚度分布［21］
图6的结果表明，通过这种严格控制的脱氧和合成渣精炼措施始能获得变形能力良好的多元塑性夹杂物，这种超洁净钢的夹杂物即使是尺寸大于5μm也大为改善。
材料的疲劳极限可提高到30～60MPa［3、21］。
6 结论
对弹簧疲劳寿命产生危害的主要是大颗粒不变形夹杂物Al
2O
3
、MgO、Al
2
O
3
等。
采用超低氧精炼技术将全氧含量降到10×10-6以下仍不能避免因夹杂物所引起的弹簧断裂。
而夹杂物无害化的概念不追求超低氧低夹杂含量，却可在热轧状态下具有良好变形能力的塑性夹杂物便能减轻和避免夹杂物的危害。
现代夹杂物成分及形态控制技术得益于前人有关夹杂物性质和其对材料机械力学、疲劳性能的研究成果以及渣—钢、夹杂物—钢之间反应热力学资料的不断完善，通过准确的热力学预测可指导生产实践而获得良好效果。
联系人:薛正良，博士生，副教授，北京市(100081)冶金部钢铁研究总院冶金工艺研究所
作者单位:冶金部钢铁研究总院。
