钢芯铝绞线技术条件部分
35kv钢芯铝绞线技术条件部分
钢芯铝绞线技术规范书2010年10月目录1概述2 1.1 工作范围1.2 工艺质量1.3 标准1.4 计量单位1.5 投标时应提交的资料1.6 文件和图纸1.7 检查1.8 交货1.9质保期2 导线2.1 概述2.2钢芯铝绞线技术条件2.3 设计及制造2.4 试验和检验2.5 包装及标志2.6 运输2.7 供货数量1 概述1.1 工作范围本技术条件配电线路钢芯铝绞线的设计、制造、试验、检验、包装和供货。
1.2 工艺质量本技术条件和图纸所包含的材料的工艺和精加工应符合国内最先进的制造和装配实践。
提供的产品应是全新的,其设计和制造均应按照招标方批准的文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而免除卖方提供第一流产品、工作质量及服务的责任。
倘若发现任何疏漏和不正确之处,卖方必须通知买方,在差异问题未纠正之前仍进行的任何工作应由卖方负责。
1.3 标准除技术条件书和图纸中所提出的要求以外,卖方应遵循相关国家标准和行业标准的最新版本。
1.4 计量单位在设计资料、技术条件和图纸等文件中,应使用SI公制系统,且温度用摄氏温度。
1.5 投标时应提交的资料为了能合理评标,每个投标者应在投标书中提交以下的资料和数据:(l)厂商名称和制造厂商推荐供货的原产地。
(2)必要的图纸,产品型录,散页材料,材料技术条件及其识别和描述性文字,以明确表明该产品能满足标书的所有要求。
(3)同类或类似产品在同电压等级的工程中,不少于三年的成功供货的记录,包括用户及工程项目、供货量、供货时间等。
(4)同类或类似产品的型式试验的鉴定报告,以证明所提供的产品能完全满足标书的要求。
(5)对于所推荐的任何替代货物,除完整的技术规范书和必要的说明文献外,要提交与本技术条件书出现差异的报告。
1.6 文件和图纸(1)生产进度表卖方应在合同签订后不超过一个月的时间内,尽快向买方提交一份生产进度表,以详细说明工作开展的程序。
这份文件应以如下形式提供:技术装备、材料采购、制造、工厂试验、包装及运输。
02-10kV交联聚乙烯绝缘钢芯铝绞线芯架空绝缘电缆技术规范书(专用部分)
10kV钢芯铝绞线芯架空绝缘电缆技术规范书（专用部分）版本号：2019版V1.0编号：中国南方电网有限责任公司2019年10月知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用（包括但不限于复制、发行、转载、通过信息网络传播等），否则，南方电网公司将依法追究法律责任。
Intellectual Property RightsStatementChina Southern Power Grid is the owner of the intellectual property rights of this work. Any person or organization shall not utilize (including but not limited to reproduce, distribute, transmit or disseminate through the internet) without the prior written permission of the owner and will be held legally responsible otherwise by China Southern Power Grid.本技术规范书适用的物资品类型号目录1 工程概况 (1)1.1 工程概况 (1)1.2 使用条件 (1)2 设备详细技术要求 (2)2.1 供货需求及供货范围 (2)2.2标准技术特性参数表 (2)2.3投标人资料提交时间及培训要求 (6)2.4 主要元器件来源 (6)2.5备品备件、专用工具和仪器仪表供货表 (7)3投标方技术偏差 (7)3.1 投标方技术偏差 (7)3.2 投标方需说明的其他问题 (8)4.设计图纸提交要求 (8)4.1图纸资料提交要求 (8)4.2一次、二次及土建接口要求（适用于扩建工程） (8)4.3设备图纸及资料 (8)5 其他 (8)5.1 LCC数据文件 (8)1 工程概况1.1 工程概况本技术规范书采购的设备适用的工程概况见表1.1：工程概况一览表。
企业标准ACSR

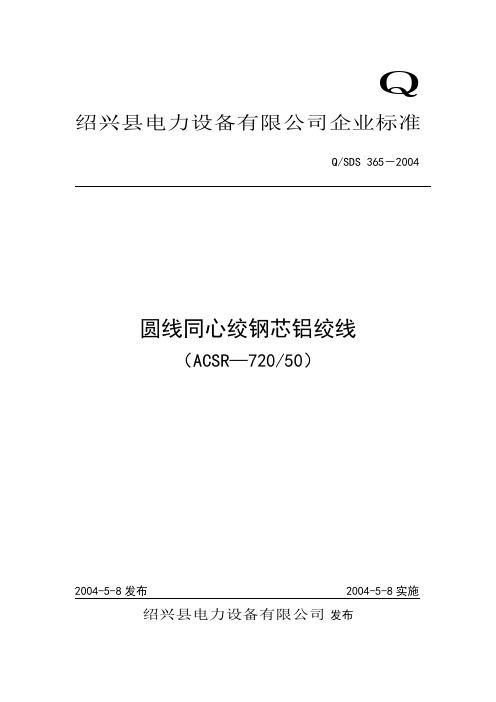

Q 绍兴县电力设备有限公司企业标准Q/SDS 365－2004圆线同心绞钢芯铝绞线（ACSR—720/50）2004-5-8发布 2004-5-8实施绍兴县电力设备有限公司发布目次前言 (Ⅰ)1 范围 (1)2 引用标准 (1)3 定义 (1)4 绞合导线的要求 (2)5 试验 (4)6 包装和标志 (6)前言本标准是根据《三峡至常州±500kV直流输电工程龙泉至政平直流线路用ACSR-720/50钢芯铝绞线工程招投标技术要求》，参照GB/T 1179-1999 《圆线同心绞架空绞线》制定的。
本标准除规定了ACSR-720/50圆线同心绞钢芯铝绞线的材料、绞线结构及电气机械性能外，其余都按GB/T 1179-1999标准。
本标准由绍兴县电力设备有限公司提出。
本标准由绍兴县电力设备有限公司生技部负责起草。
本标准主要起草人：钱仁浩。
绍兴县电力设备有限公司企业标准ACSR—720/50圆线同心绞钢芯铝绞线Q/SDS 365-20041 范围1.1本标准规定了由圆硬铝单线和镀锌钢线绞制而成的 ACSR-720/50圆线同心绞钢芯铝绞线的结构、电气和机械性能。
1.2 本标准包括的圆线同心绞钢芯铝绞线的型号、规格和名称见表1。
表1 导线的型号、规格和名称2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准制定时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1179-1999 圆线同心绞架空导线（eqv IEC 61089:1991）GB/T 3048.2-1994 电线电缆电性能试验方法金属导体材料电阻率试验（neq IEC 60468:1974）GB/T 4909.2-1985 裸电线试验方法尺寸测量（neq IEC 60251:1978）GB/T 17048-1997 架空绞线用硬铝线（idt IEC 60889:1987）JB/T 8137.1～ 8137.2-1995 电线电缆交货盘IEC 60888：1987 绞线用镀锌钢丝3 定义下列定义适用于本标准。
钢芯铝绞线技术规范书
钢芯铝绞线技术规范1 概述投标厂家必须认真阅读本招标书技术条件，并对此技术规范逐条响应，如所提供的产品在技术上与本规范存在差异，必须在技术差异表中注明，否则视为完全同意本技术规范。
1.1 工作范围本技术规范书适用于江苏省电力公司无锡供电公司2011年度输配电工程中所需钢芯铝绞线的设计、制造、试验、包装和供货。
1.2 工艺质量投标厂家提供的产品应是采用最先进的生产加工工艺，并符合本技术规范书的要求。
1.3 遵循标准GB1179-83 钢绞线及钢芯铝绞线GB3955-83 圆铝线GB3428-82 钢芯铝绞线用镀锌钢丝GB2973-82 镀锌钢丝锌层重量试验方法—气泡法GB2972-82 镀锌钢丝锌层硫酸铜试验方法GB2976-82 金属线材缠绕、松懈试验方法GB238-82 金属材料反复弯曲试验方法GB4005.2-83 电线电缆交货盘—型式尺寸GB4005.2-83 电线电缆交货盘—技术要求GB1200-88 镀锌钢绞线GB699-88 优质碳素钢结构钢技术条件GB228-87 金属拉伸试验方法GB239-84 金属线材扭转试验方法GB2104-88 钢丝绳包装、标志及质量证明书的一般规定IEC209 钢芯铝绞线除此标准以外，卖方可以推荐其他标准，但事先必须通过买方认可，或选择其中较高标准。
1.4 计量单位在设计资料和文件中采用的单位是公制系统，温度采用摄氏度。
1.5投标应提交的资料⑴制造厂商地址名称⑵关于每项供货的技术规范或标准⑶提供投标产品的供货业绩及相应运行情况证明⑷证明投标产品相同或等价的试验报告⑸提交与本技术规范书差异的报告⑹提供所投标的产品的起始和最终的应力—应变曲线及蠕变曲线⑺提供ISO9000系列质量保证体系的证明⑻提供投标产品的生产能力及与之有关的生产及试验装备、台班生产能力等资料1.6 检验和监造⑴卖方应在工厂检验前半个月内书面通知买方，买方派工程师到生产厂为导线试验作鉴证。
钢芯铝绞线技术规范书
钢芯铝绞线技术规范书目录1 概述1.1 工作范围1.2 工艺质量1.3 标准1.4 计量单位1.5 投标时应提交的资料1.6 文件和图纸1.7 检查1.8 交货1.9 质保期2 导线2.1 概述2.2 钢芯铝绞线技术条件2.3 设计及制造2.4 试验和检验2.5 包装及标志2.6 运输2.7 供货数量1 概述1.1 工作范围本技术条件包括用于××线路钢芯铝绞线的设计、制造、试验、检验、包装和供货。
1.2 工艺质量本技术条件和图纸所包含的材料的工艺和精加工应符合国内最先进的制造和装配实践。
提供的产品应是全新的, 其设计和制造均应按照招标方批准的文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而免除卖方提供第一流产品、工作质量及服务的责任。
倘若发现任何疏漏和不正确之处, 卖方必须通知买方, 在差异问题未纠正之前仍进行的任何工作应由卖方负责。
1.3 标准除技术条件书和图纸中所提出的要求以外, 卖方应遵循相关国家标准和行业标准的最新版本。
1.4 计量单位在设计资料、技术条件和图纸等文件中, 应使用SI 公制系统, 且温度用摄氏温度。
1.5 投标时应提交的资料为了能合理评标, 每个投标者应在投标书中提交以下的资料和数据:(l) 厂商名称和制造厂商推荐供货的原产地。
(2) 必要的图纸, 产品型录, 散页材料, 材料技术条件及其识别和描述性文字, 以明确表明该产品能满足标书的所有要求。
(3) 同类或类似产品在同电压等级的工程中, 不少于三年的成功供货的记录, 包括用户及工程项目、供货量、供货时间等。
(4) 同类或类似产品的型式试验的鉴定报告, 以证明所提供的产品能完全满足标书的要求。
(5) 对于所推荐的任何替代货物, 除完整的技术规范书和必要的说明文献外, 要提交与本技术条件书出现差异的报告。
1.6 文件和图纸(1) 生产进度表卖方应在合同签订后不超过一个月的时间内, 尽快向买方提交一份生产进度表, 以详细说明工作开展的程序。
G1078平遥钢芯铝绞线(185)-技术规范
（2010年版）国家电网公司物资采购标准（导、地线卷钢芯铝绞线册）晋中平遥2010年农网10kV及以下升级工程钢芯铝绞线专用技术规范（编号：1402001-0000-01）设计单位：晋中电力设计院2010年11月目录1 标准技术参数 (3)1.10 JL/G1A-185/30标准技术参数 (3)2 项目需求部分 (6)2.1 货物需求及供货范围一览表 (6)2.2 图纸资料提交单位 (8)2.3 工程概况 (8)2.4 使用条件 (8)2.5 项目单位技术差异 (8)3 投标人响应部分 (9)1 标准技术参数投标人应仔细阅读“表2.5 货物需求及供货范围一览表”，并认真逐项填写所招标规格的钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动标准参数值。
如有偏差，请填写技术偏差表。
1.10 JL/G1A-185/30标准技术参数表1.10-1 钢芯铝绞线技术参数表表1.10-2 铝单线技术参数表2 项目需求部分2.1 货物需求及供货范围一览表货物需求及供货范围一览表见表2.16（1）项目单位在表中“工程名称”栏填写使用所采购钢芯铝绞线的工程项目名称。
（2）在“项目单位要求”部分填写所采购钢芯铝绞线的“数量”和“技术参数”，并在备注栏注明所采购钢芯铝绞线是用于地线还是导线；在其它规格钢芯铝绞线的相应部分填写“/”。
72.2 图纸资料提交单位卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及交付单位见表2.2。
2.3 工程概况本工程项目单位：山西省电力公司晋中供电分公司。
本工程设计单位：晋中电力设计院。
2.4 使用条件表2.4境条件2.5 项目单位技术差异项目单位原则上不能改动专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“技术差异表” 中列出。
项目单位对技术规范“通用部分”的补充和修改，填写“技术规范通用部分条款变更表”。
3 投标人响应部分投标人应认真逐项填写“标准技术参数表”、“技术差异表”和“技术规范通用部分条款变更表”中的要求。
钢芯铝绞线专业技术规范书
钢芯铝绞线技术规范书————————————————————————————————作者：————————————————————————————————日期：钢芯铝绞线技术规范1 概述投标厂家必须认真阅读本招标书技术条件，并对此技术规范逐条响应，如所提供的产品在技术上与本规范存在差异，必须在技术差异表中注明，否则视为完全同意本技术规范。
1.1 工作范围本技术规范书适用于江苏省电力公司无锡供电公司2011年度输配电工程中所需钢芯铝绞线的设计、制造、试验、包装和供货。
1.2 工艺质量投标厂家提供的产品应是采用最先进的生产加工工艺，并符合本技术规范书的要求。
1.3 遵循标准GB1179-83 钢绞线及钢芯铝绞线GB3955-83 圆铝线GB3428-82 钢芯铝绞线用镀锌钢丝GB2973-82 镀锌钢丝锌层重量试验方法—气泡法GB2972-82 镀锌钢丝锌层硫酸铜试验方法GB2976-82 金属线材缠绕、松懈试验方法GB238-82 金属材料反复弯曲试验方法GB4005.2-83 电线电缆交货盘—型式尺寸GB4005.2-83 电线电缆交货盘—技术要求GB1200-88 镀锌钢绞线GB699-88 优质碳素钢结构钢技术条件GB228-87 金属拉伸试验方法GB239-84 金属线材扭转试验方法GB2104-88 钢丝绳包装、标志及质量证明书的一般规定IEC209 钢芯铝绞线除此标准以外，卖方可以推荐其他标准，但事先必须通过买方认可，或选择其中较高标准。
1.4 计量单位在设计资料和文件中采用的单位是公制系统，温度采用摄氏度。
1.5投标应提交的资料⑴制造厂商地址名称⑵关于每项供货的技术规范或标准⑶提供投标产品的供货业绩及相应运行情况证明⑷证明投标产品相同或等价的试验报告⑸提交与本技术规范书差异的报告⑹提供所投标的产品的起始和最终的应力—应变曲线及蠕变曲线⑺提供ISO9000系列质量保证体系的证明⑻提供投标产品的生产能力及与之有关的生产及试验装备、台班生产能力等资料1.6 检验和监造⑴卖方应在工厂检验前半个月内书面通知买方，买方派工程师到生产厂为导线试验作鉴证。
钢芯铝绞线技术规格书
大张线微联改造工程技术规格书电力电缆及铝绞线大秦铁路股份有限公司大同电务段二〇一六年十一月1技术规格共同条款1.1工程概况大张线阳高等四站计算机联锁改造工程共分四座车站，分别为阳高站、罗文皂站、永嘉堡站及西湾堡站。
电力主材、设备（甲控）涉及箱式变电站、高压电力电缆、钢芯铝绞线等。
1.2设备、器材的一般规定1.2.1使用环境条件（1）环境温度：极端最高温度40℃，极端最低温度-40℃（2）空气相对湿度：日平均值不大于95% ，月平均值不大于90%。
（3）最大风速：30m/s（4）覆冰厚度：15mm1.2.2试验电压值各种电器设备、器材的实验电压值应按GB311.1进行修正。
1.2.3控制电压各种电气设备、器材的回路电压，采用如下标准值：（1）控制回路：DC220V（DC110V）或AC220V（2）保护回路：DC220V（DC110V）或AC220V（3）信号及显示回路：DC220V（DC110V）或AC220V在上述标准值的80%～120%范围内，各种电气设备、器材应能保证可靠动作。
1.2.4涂色所有电气设备、器材喷涂的颜色应按标准颜色及喷涂工艺进行，并取得招标人的同意。
1.2.5标志各设备、器材均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。
2YJV22-8.7/15kV系列交联聚乙烯铠装铜芯高压电缆2.1总则（1）本技术规格书仅适用于本次所采购的交流额定电压10kV以下绝缘电力电缆的订货。
（2）本技术规格书的内容包括遵循的标准和电缆使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、包装。
（3）本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
（4）本技术规格书是本次电缆采购最低要求，投标人所提供的电缆各项技术指标均不得低于本技术规格书要求。
2.2引用标准电缆应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。
钢芯铝绞线主要技术参数
钢芯铝绞线主要技术参数1. 导线规格：钢芯铝绞线的导线规格包括导线直径、钢芯直径、铝绞线直径等。
常用的导线规格有16mm²、25mm²、35mm²、50mm²等。
根据实际需要，导线的规格可根据需要进行定制。
2. 钢芯规格：钢芯是钢芯铝绞线的载荷支撑部分，钢芯的规格决定了钢芯铝绞线的强度。
常用的钢芯规格有1×3.0mm、1×3.5mm、1×4.0mm等。
钢芯规格越大，钢芯铝绞线的强度越大。
3. 铝绞线规格：铝绞线是钢芯铝绞线的导电部分，铝绞线的规格决定了钢芯铝绞线的导电能力。
常用的铝绞线规格有7×1.50mm、7×1.75mm、7×2.00mm等。
铝绞线规格越大，钢芯铝绞线的导电能力越强。
4.电阻：钢芯铝绞线的电阻是衡量其导电能力的一个重要指标，它受到导线材料和导线规格的影响。
或者以特定温度为基准来测量电阻。
一般情况下，导线的电阻越小，则其传输电能的效率越高。
5.强度：钢芯铝绞线的强度是指其在正常工作条件下能够承受的最大拉力。
强度的计算与导线的材料、结构和工艺有关。
一般来说，钢芯铝绞线的强度越大，其承受外力的能力越强，使用寿命也相应更长。
6.耐腐蚀性：钢芯铝绞线需具备较好的耐腐蚀性能，以保证其在恶劣环境下仍然能够正常工作。
一般来说，钢芯铝绞线会经过防腐处理，如热镀锌等，以提高其耐腐蚀性能。
7.传输能力：钢芯铝绞线的传输能力主要取决于其导电材料和截面积。
一般来说，钢芯铝绞线的导电能力较好，适用于中低压输电线路，能够满足一般低压输电的要求。
8.耐疲劳性：钢芯铝绞线需要具备较好的耐疲劳性能，以保证其在长期运行中不易断裂或受损。
钢芯铝绞线通常通过适当的工艺和优质的材料来提高其耐疲劳性能。
总之，钢芯铝绞线的主要技术参数包括导线规格、钢芯规格、铝绞线规格、电阻、强度、耐腐蚀性、传输能力和耐疲劳性等。
这些参数决定了钢芯铝绞线的使用范围和适用条件，使其成为一种可靠、高效的输电导线。
钢芯铝绞线技术要求
S16-PVC（裸）电缆目录第一部分：常规1．范围2．规格3．运行条件4．系统条款5．检验、测试与质量保证5.1 检验5.2 测试5.3 质量保证6．备品备件7．包装和运输7.1包装7.2运输7.3风险8．资料的提供8.1投标阶段所需的提交资料8.2 合同授予后所需的提交资料第二部分：技术9.常规10.物理特性10.1钢芯铝绞线导体10.2全铝绞线导体11.材料12.电缆尺寸13.结构特点14.电缆接头14.1铝线14.2钢线15.绞合16.公差17.导体防腐油18.PVC护套18.1常规18.2 PVC标示18.3耐气候性能19.交货距离20.测试20.1常规20.2钢芯铝绞线20.3全铝绞线20.4 PVC护套21.数据表21.1技术数据表21.2技术偏离表21.3试验报告表第三部分：安装22．安装方式附件图1：导体防腐油填充表格表1：导体，标称截面和外径表2：钢芯铝绞线特点表3：全铝绞线特点第一部分：常规1范围该规格包含了用于坦桑尼亚电网建设的PVC（裸）电缆的设计、制造、测试、供给、运输与性能要求。
在投标阶段中，任何与规格标准不符的条款应在第二部分的偏离表中予以注明。
2规格设备将遵从最新型号和国际标准的修订，该规格中如有任何不同于其他标准的条款，此标准应用于:英标BSIBS215：铝绞线与钢芯铝绞线架空输电线规范BS2627：用于电缆导体的熟铝规范BS2782：第五部分：光性能，颜色特性，耐候性能BS4565：镀锌钢绞线规范BS5714：金属电阻率测试方法BS6485：架空PVC绝缘输电线规范BS6746：PVC绝缘与护套电力电缆规范欧标SI426：欧盟危险品分类、包装、标示、警示规范，1992国际电工技术委员会标准IEC888:用于绞合导体的镀锌钢绞线规范IEC889:用于架空导线的冷拉铝线规范IEC1089:架空绞合导线同轴圆线标准国际标准化组织标准ISO9000:质量管理和质量保证体系ISO14000:环境管理体系投标人可提出替代标准，并能够给出证明，替代标准可以在一定程度的质量和性能相当于参考标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX线路工程钢芯铝绞线技术规范书（范例）200×年×月目录1 概述 (1)1.1 工作范围 (1)1.2 工艺质量 (1)1.3 标准 (1)1.4 计量单位 (1)1.5 投标时应提交的资料 (1)1.6 文件和图纸 (1)1.7 检查 (2)1.8 交货 (3)1.9质保期 (3)2 导线 (3)2.1 概述 (3)2.2钢芯铝绞线技术条件 (4)2.3 设计及制造 (4)2.4 试验和检验 (6)2.5 包装及标志 (10)2.6 运输 (11)2.7 供货数量 (11)1 概述1.1 工作范围本技术条件包括用于××线路钢芯铝绞线的设计、制造、试验、检验、包装和供货。
1.2 工艺质量本技术条件和图纸所包含的材料的工艺和精加工应符合国内最先进的制造和装配实践。
提供的产品应是全新的,其设计和制造均应按照招标方批准的文件进行。
不能因图纸和本技术条件书的遗漏、疏忽和不明确而免除卖方提供第一流产品、工作质量及服务的责任。
倘若发现任何疏漏和不正确之处,卖方必须通知买方,在差异问题未纠正之前仍进行的任何工作应由卖方负责。
1.3 标准除技术条件书和图纸中所提出的要求以外,卖方应遵循相关国家标准和行业标准的最新版本。
1.4 计量单位在设计资料、技术条件和图纸等文件中,应使用SI公制系统,且温度用摄氏温度。
1.5 投标时应提交的资料为了能合理评标,每个投标者应在投标书中提交以下的资料和数据:(l)厂商名称和制造厂商推荐供货的原产地。
(2)必要的图纸,产品型录,散页材料,材料技术条件及其识别和描述性文字,以明确表明该产品能满足标书的所有要求。
(3)同类或类似产品在同电压等级的工程中,不少于三年的成功供货的记录,包括用户及工程项目、供货量、供货时间等。
(4)同类或类似产品的型式试验的鉴定报告,以证明所提供的产品能完全满足标书的要求。
(5)对于所推荐的任何替代货物,除完整的技术规范书和必要的说明文献外,要提交与本技术条件书出现差异的报告。
1.6 文件和图纸(1)生产进度表卖方应在合同签订后不超过一个月的时间内,尽快向买方提交一份生产进度表,以详细说明工作开展的程序。
这份文件应以如下形式提供:技术装备、材料采购、制造、工厂试验、包装及运输。
同时应提供足够的资料以说明每一工作环节的情况及进度安排。
任何延迟产生的原因和影响以及卖方为了维持既定的生产进度而采取或建议的补救措施应及时向买方解释。
卖方应在合同签订后不超过一个月的时间内,尽快向买方提供文件和图纸的交付时间表,详细说明文件和图纸的交付时间。
(2)文件和图纸1)工作开始之前,为表明所供应的细节,卖方应提供6份图纸,设计资料和文件给买方批准。
对于买方为满足技术规范书的要求直接作出的修改,卖方应重新提交经修改的文件,以供买方审批。
2)应在试验开始之前1个月提交六份详细试验安排以便买方审批。
3)不应因为文件中的一些修改而变更合同的价格。
如果卖方在没有得到批准文件的情况下着手进行工作,卖方应对必要修改发生的费用承担全部责任,文件的批准应不会减轻卖方对满足技术的要求或在其文件中进行修改而承担的责任。
4)所有经批准的文件都应有可对修改内容加以批注的专栏。
经修改的文件应用红色箭头或其它清楚的形式指出经过修改的地方。
应该在文件的适当地方写上买方的名称、标题、卖方的负责工程师签名,准备的日期和相应的文件的编号,图纸和文件应统一使用297mm×420mm(A3)或210mm×297mm(A4)图幅。
1.7 检查(1)工厂检验1)卖方应在工厂检验开始前一个月用信件或电传通知买方,买方将派出工程师到生产厂家为货物实验作见证。
2) 买方的代表自始至终应有权进入制造产品的工厂和地方,签约者应向代表提供充足的方便,以使其不受限制地检查卖方所必须进行的实验。
3)在设备制造过程的开始以及各个阶段之前,卖方应随时向买方进行报告以便安排检验。
4)除非在买方用书面通知免予检验,则不应从制造厂家发出未经满意的检查和实验的货物,在任何情况下都只能在圆满地完成在本规范书中所规定的全部实验之后,才能发运这些货物。
5)设备运装之前,应向买方提交六份试验报告证明的复印件。
(2)在目的地检验在货品到达目的地以后, 买方和卖方在目的地按提货单对所收到的货包的数量进行核对,检验由于装运和卸货时货包的外伤情况。
按检查结果,若货品的数量和外观情况与合同不符,则卖方应按买方的指示,免费为买方改正或替换这样的货品。
1.8 交货按生产进度表的要求规定了每一件包装的交货时间,交货期是指当合同签字建立信用卡之日起,至货品抵达目的地之日为止的时间。
1.9质保期1）质量保证期为投产后12个月或自最后一批货物到达目的地日期计算的24个月内。
2）卖方保证其提供的产品是全新的、未使用过的，并在各个方面符合招标文件规定的质量、规格和性能，卖方保证其产品在正确安装的情况下能安全可靠地运行。
在合同规定的质量保证期内，卖方对因设计、制造、运输和材料缺陷等原因而导致工程或其中一部分遭受的任何破坏、缺陷或故障，一经收到买方的书面通知应立即免费向买方补偿每种破损、缺陷的产品(包括由此发生的运输费和税费)，同时买方将根据合同中有关条款对由此造成的直接损失进行索赔。
2 导线2.1 概述导线为钢芯铝绞线LGJ-240/40。
导线应符合1.3条款中要求的标准,除非在本规范中另有规定。
2.2 钢芯铝绞线技术条件本工程导线的技术参数见表一。
表一钢芯铝绞线技术参数表（注：表一仅提供了一种导线型号的特性参数范例，当采用其它导线型号时，其特性参数可参阅《铝绞线及钢芯铝绞线》（GB 1179-83）。
）2.3 设计及制造(1)工艺在货物制造和装配中,其工艺和加工应与现代最先进水平相同。
在技术条件书所指导线应能既适合张力架线也适合松弛的架线。
正常放紧线时,任何导线出现散股等问题时, 由卖方负责及时更换。
(2)成型导线的制作及股线的绞捻应做到导线切割后应无明显的回扭或散股。
钢芯的成型应做到在导线切割后并将铝线按接头要求从钢芯上剥离时,钢芯应能无困难地重新组合,并易于用单手握住将接续管自导线切割端套入钢芯。
同样,铝线的成型也应做到铝线能容易地重新组合,并便于用单手握住将接续管自导线的切割端套入铝线。
(3)精加工经过精加工的导线应体现现代导线制造在材料、工艺和设计方面的最高质量。
在制造完成后,导线的外型及表面应为均匀圆柱型,直至导线架设后仍应保持此状态。
导线在承受30%额定最大张力时与不受张力时,其周长的允许减少值不超过2%。
导线表面应无疵点、飞边、磨损以及其它会增加无线电干扰和电晕损失的外型不均匀或缺陷。
当导线承受50%额定最大张力时,导线和表面应保持其圆柱型状,也不应使任何部分产生相对移动至不适当的位置,以至影响导线纵向光洁度。
当导线承受50%额定最大张力时,导线纵向光洁度的检验,应用一直尺,使直尺的直边平行地靠在导线上,再以塞尺测量导线与直尺之间的变化。
直尺长度至少应为导线外捻距的2倍,导线沿面与直尺间的变化不应超过0.5mm。
在一个线盘中的导线重复出现暴股现象时,即使其突出部分小于0.5mm也要求由卖方负责及时更换。
导线应能承受在制造和安装时必须的正常操作,如放线、卷线以保持导线离开地面在滑车中以足够的张力进行牵引等等,而不应使导线产生变形以至增加无线电干扰和电晕损失。
(4)清洁导线不得有过量的压模油脂、金属粉末、粉尘以及与良好工业产品不相称的缺陷。
最终的产品应无突出物,以限制正常运行时所产生的电晕和无线电干扰。
(5)焊接按GB 1179-83第 5.2条执行。
所有的钢芯不允许有接头。
(6)绞合铝线应分别符合GB 3955-83标准,以镀锌钢线为中心,均匀、紧密地绞合。
每层线绞捻的方向应相反,最外一层绞捻的方向应为右捻向(Z-绞合)。
绞成后的钢芯应排列自然,在钢芯割断后,钢线应仍在原位或易于恢复到原位置附近,此要求同样适用于各层铝线。
导线的绞捻系数应限制在GB 1179-83所规定的范围内,装运到达同一目的地的导线必须维持相同的绞捻系数。
导线的绞合应一次进行,在绞合中,钢芯铝绞线的钢芯、已部分绞合的导线和将进行绞合的线材,应在厂房内放置足够长的时间,以保证其在绞制过程中处于同一温度。
在绞合和存储过程中,应采用相同程序使到同一目的地的导线尽可能地有同样的绞制历史而达到均衡。
全部导线的钢芯应由同一制造厂制造。
除买主已另行批准的以外,到达同一目的地的所有导线均应使用同一绞线机。
当不能一次绞制时也应使用同一组绞线机,当使用不同机器或机组时应在线盘上注明。
(7)标准长度导线的标准长度为:2000m。
卖方应说明所供导线的实际长度, 允许误差为+0.5%,-0%。
本工程不允许短导线交货,将按要求制造长度订货,每盘导线均按国标规定的单位长度重量进行换算后的重量为结算重量。
如制造长度超出规定正误差范围,其超出部分由卖方自己承担,低于要求的制造长度则视为不合格产品作退货处理。
(8)样品导线的制造当导线钢模准备好以后,应进行样品制造和试验,以保证导线加工后的外径、截面、长度、绞捻方向、加工后重量、极限强度、综合紧密度以及纵向光洁度等与技术条件的要求相一致。
2.4 试验和检验(1)通则提供的钢芯铝绞线必须按有关规定进行型式试验、抽样试验和出厂试验。
所有质量试验应在经业主同意的国家认可的质量检验权威机构进行,并向业主提供由试验承担机构编写的试验报告。
为满足本技术条件书要求的试验项目而需进行的试验所涉及的费用,均由卖方承担。
(2)抽样铝线按照GB 3955-83 进行,钢线按照GB/T 3428-2002进行,成品导线分别按照GB ll79-83第7.2.l和7.2.2条进行。
(3)铝线股线试验项目绞合前铝线应符合GB 3955—83和 GB ll79-83的要求,冷技铝线质量需均匀一致,表面光滑、无裂缝、锈痕剥裂及其它缺陷,单股铝线的试验项目如下:1)全部物理试验按IEC209规定进行。
2)外观检查按GB 3955-83第8条规定进行,试验方法技JB1071-77执行。
3)尺寸检查按GB 3955-83第5条规定进行,试验方法按JB1071-77执行。
4)机械性能试验按GB 3955-83第6条规定进行,试验方法按JB1071-77执行。
5)卷绕试验按 GB 3955-83第11条进行。
6)电阻率试验技GB 3955—83第7条要求,按10.2条进行。
电工铝线的电阻率在20℃时的最大约许值为 0.028264Ω·mm2/m。
7)重量检验按照GB 3955-83第10.2条进行。
(4)钢线股线试验项目绞合前钢线应符合GB ll79-93的有关规定以及技术条件的要求。
准备镀锌的钢线股线应由平炉、氧化顶吹转炉或电炉钢拉制而成。
