苯乙烯悬浮聚合实验报告
实验三-苯乙烯悬浮聚合
实验三-苯⼄烯悬浮聚合1、悬浮聚合的简介：悬浮聚合是以⼩液滴状悬浮在⽔中的聚合⽅法，单体溶有引发剂，⼀个⼩液滴就相当于⼀个⼩本体聚合单元，它是在较强烈的机械搅拌⼒作⽤下，借着分散剂的帮助，将溶有引发剂的单体分散在与单体不相溶的介质中（通常为⽔）所进⾏的悬浮聚合。
因此，悬浮聚合体系⼀般由单体、引发剂、⽔、分散剂四种基本成分组成。
悬浮聚合产物的颗粒粒径⼀般在0.05～0.2mm，其形状、⼤⼩随搅拌强度和分散剂的性质⽽定。
悬浮聚合实际上是单体⼩液滴内的本体聚合，聚合机理和本体聚合相似。
它的优点是：1 .体系粘度低，传热和温度易控制，产品分⼦量及其分布⽐较稳定。
2. 产品分⼦量较溶液聚合⾼，杂质含量⽐乳液聚合少。
3. 产品易分离清洗，后处理⼯序⽐乳液聚合和溶液聚合简单简单。
其缺点是产品中含有少量的分散剂残留物，影响纯度。
因此⽐较悬浮聚合的优缺点可知，这是⼀种极有实⽤价值的⾼分⼦合成⼯艺。
根据聚合物在单体中的溶解与否，悬浮聚合的产物可以分为透明和不透明两类。
氯⼄稀的聚合物不溶于其单体，产品是不透明的。
苯⼄烯、甲基丙烯酸甲酯的聚合物溶于其单体，产品都是透明的，这类聚合⼜叫珠状聚合。
⽬前的悬浮聚合多采⽤间歇法，连续法尚在研究之中。
2、悬浮聚合的⼯艺：悬浮聚合法的典型⽣产⼯艺过程是将单体、⽔、引发剂、分散剂等加⼊反应釜中，加热，并采取适当的⼿段使之保持在⼀定温度下进⾏聚合反应，反应结束后回收未反应单体，离⼼脱⽔、⼲燥得产品。
悬浮聚合所使⽤的单体或单体混合物应为液体，要求单体纯度＞99.98%。
在⼯业⽣产中，引发剂、分⼦量调节剂分别加⼊到反应釜中。
引发剂⽤量为单体量的0.1% ～ 1%。
去离⼦⽔、分散剂、助分散剂、pH调节剂等组成⽔相。
⽔相与单体之⽐⼀般在75：25～50：50范围内。
3、实验⽅案的设计：⼀、⽬的要求1.了解悬浮聚合的原理以及配⽅中各组分的作⽤。
2.了解悬浮聚合的⼯艺特点，掌握悬浮聚合的操作⽅法。
苯乙烯的悬浮聚合实验报告
苯乙烯的悬浮聚合实验报告一、实验目的1、了解悬浮聚合的基本原理和特点。
2、掌握苯乙烯悬浮聚合的实验操作方法。
3、学会通过实验观察和分析，探讨影响聚合反应的因素。
二、实验原理悬浮聚合是将单体以小液滴状悬浮在水中进行的聚合反应。
在悬浮聚合中，单体不溶于水，借助搅拌的作用，在分散剂的存在下，分散成小液滴，并在油溶性引发剂的作用下进行聚合反应。
反应结束后，经过分离、干燥等处理，得到粉状或粒状的聚合物产品。
苯乙烯在过氧化二苯甲酰（BPO）引发剂的作用下，发生自由基聚合反应。
反应式如下：｀｀｀nCH2=CH(C6H5) → CH2-CH(C6H5)n｀｀｀三、实验药品与仪器1、实验药品苯乙烯：化学纯过氧化二苯甲酰（BPO）：分析纯聚乙烯醇（PVA）：化学纯去离子水2、实验仪器电动搅拌器恒温水浴锅三口烧瓶回流冷凝管温度计布氏漏斗抽滤瓶表面皿四、实验步骤1、安装实验装置在三口烧瓶上分别安装电动搅拌器、回流冷凝管和温度计。
2、配制水相在烧杯中加入 100ml 去离子水和 05g 聚乙烯醇（PVA），加热搅拌使其完全溶解，冷却至室温备用。
3、配制油相在小烧杯中称取 20g 苯乙烯和 02g BPO，搅拌均匀。
4、聚合反应将配制好的水相加入三口烧瓶中，开动搅拌器，转速控制在 200-300r/min。
然后将油相用滴管逐滴加入三口烧瓶中，形成小液滴。
调节搅拌速度，使液滴分散均匀。
将三口烧瓶放入恒温水浴锅中，升温至80-85℃，反应 2-3 小时。
5、产物处理反应结束后，将产物冷却至室温，用布氏漏斗过滤，并用去离子水洗涤产物多次，以除去未反应的单体和分散剂。
将过滤得到的产物放在表面皿中，放入烘箱中，在 50℃下干燥至恒重。
五、实验现象及分析在实验过程中，观察到以下现象：1、油相滴入水相后，形成了乳白色的悬浮液，液滴大小较为均匀。
这是由于搅拌作用和分散剂的存在，使苯乙烯单体能够较好地分散在水相中。
2、随着反应的进行，悬浮液的颜色逐渐变深，由乳白色变为浅黄色。
实验_苯乙烯悬浮聚合
实验_苯⼄烯悬浮聚合实验⼆:苯⼄烯的悬浮聚合⼀、实验⽬的1．通过对苯⼄烯单体的悬浮聚合实验，了解⾃由基悬浮聚合的⽅法和配⽅中各组分的作⽤；2．学习悬浮聚合的操作⽅法；3．通过对聚合物颗粒均匀性和⼤⼩的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。
⼆、实验原理悬浮聚合是由烯类单体制备⾼聚物的重要⽅法，由于⽔为分散介质，聚合热可以迅速排除，因⽽反应温度容易控制，⽣产⼯艺简单，制成的成品呈均匀的颗粒状，故⼜称珠状聚合，产品不经造粒可直接加⼯成型。
悬浮聚合得到珠状的聚合物颗粒，常常作为离⼦交换树脂和⾼分⼦试剂、⾼分⼦催化剂的载体。
苯⼄烯是⼀种⽐较活泼的单体，容易进⾏聚合反应。
苯⼄烯在⽔中的溶解度很⼩，将其倒⼊⽔中，体系分成两层，进⾏搅拌时，在剪切⼒作⽤下单体层分散成液滴，界⾯张⼒使液滴保持球形，⽽且界⾯张⼒越⼤形成的液滴越⼤，因此在作⽤⽅向相反的搅拌剪切⼒和界⾯张⼒作⽤下液滴达到⼀定的⼤⼩和分布。
⽽这种液滴在热⼒学上是不稳定的，当搅拌停⽌后，液滴将凝聚变⼤，最后与⽔分层，同时聚合到⼀定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。
因此，悬浮聚合体系还需加⼊分散剂。
悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作⽤，将单体分散在单体不溶的介质（通常为⽔）中，单体以⼩液滴的形式进⾏本体聚合，在每⼀个⼩液滴内，单体的聚合过程与本体聚合相似，遵循⾃由基聚合⼀般机理，具有与本体聚合相同的动⼒学过程。
由于单体在体系中被搅拌和悬浮剂作⽤，被分散成细⼩液滴，因此悬浮聚合⼜有其独到之处，即散热⾯积⼤，防⽌了在本体聚合中出现的不易散热的问题。
由于分散剂的采⽤，最后的产物经分离纯化后可得到纯度较⾼的颗粒状聚合物。
悬浮聚合主要组分有四种：单体，分散介质（⽔），悬浮剂，引发剂。
1．单体:单体不溶于⽔，如：苯⼄烯（styrene），醋酸⼄烯酯（vinyl acetate），甲基丙烯酸酯（methyl methacrylate ）等。
苯乙烯悬浮聚合研究

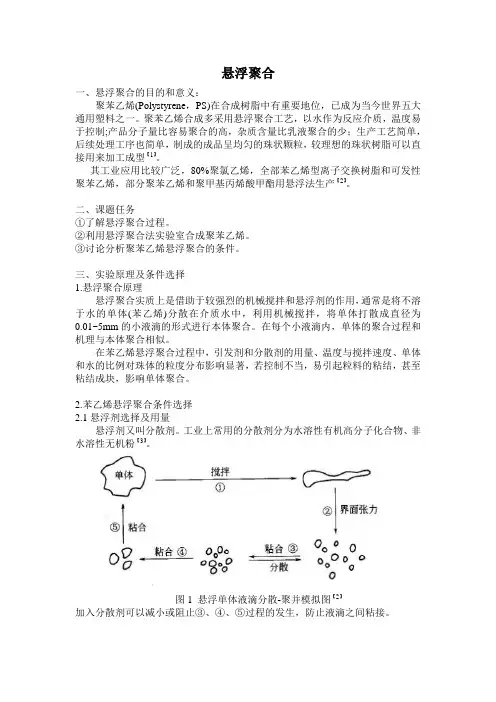

悬浮聚合一、悬浮聚合的目的和意义：聚苯乙烯(Polystyrene，PS)在合成树脂中有重要地位，已成为当今世界五大通用塑料之一。
聚苯乙烯合成多采用悬浮聚合工艺，以水作为反应介质，温度易于控制;产品分子量比容易聚合的高，杂质含量比乳液聚合的少；生产工艺简单，后续处理工序也简单，制成的成品呈均匀的珠状颗粒，较理想的珠状树脂可以直接用来加工成型【1】。
其工业应用比较广泛，80%聚氯乙烯，全部苯乙烯型离子交换树脂和可发性聚苯乙烯，部分聚苯乙烯和聚甲基丙烯酸甲酯用悬浮法生产【2】。
二、课题任务①了解悬浮聚合过程。
②利用悬浮聚合法实验室合成聚苯乙烯。
③讨论分析聚苯乙烯悬浮聚合的条件。
三、实验原理及条件选择1.悬浮聚合原理悬浮聚合实质上是借助于较强烈的机械搅拌和悬浮剂的作用，通常是将不溶于水的单体(苯乙烯)分散在介质水中，利用机械搅拌，将单体打散成直径为0.01~5mm的小液滴的形式进行本体聚合。
在每个小液滴内，单体的聚合过程和机理与本体聚合相似。
在苯乙烯悬浮聚合过程中，引发剂和分散剂的用量、温度与搅拌速度、单体和水的比例对珠体的粒度分布影响显著，若控制不当，易引起粒料的粘结，甚至粘结成块，影响单体聚合。
2.苯乙烯悬浮聚合条件选择2.1悬浮剂选择及用量悬浮剂又叫分散剂。
工业上常用的分散剂分为水溶性有机高分子化合物、非水溶性无机粉【3】。
图1 悬浮单体液滴分散-聚并模拟图【2】加入分散剂可以减小或阻止③、④、⑤过程的发生，防止液滴之间粘接。
表1 悬浮聚合中常用分散剂从分散剂用量及实验室条件考虑本实验采用聚乙烯醇为分散剂。
图2 聚乙烯醇分散保护作用模型【2】憎水基团吸附在单体形成液滴的表面，形成一层保护膜。
随着分散剂用量的增加，聚合物微球粒子周围的分散剂浓度增大，从而对粒子的凝聚产生阻碍作用。
在分散聚合中，分散剂含量过低，将使分散体系不稳定，聚合物微球容易发生粘结；分散剂用量过高，体系粘度过大，会使成核数目增多，阻碍核聚合，影响聚合物微球的生长。
研究报告实验02苯乙烯的悬浮聚合
研究报告实验02 苯乙烯的悬浮聚合实验二苯乙烯的悬浮聚合一、实验目的1、学习悬浮聚合的实验方法,了解悬浮聚合的配方及各组份的作用;2、了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。
二、实验原理悬浮聚合是通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引发剂引发而进行的聚合反应。
在悬浮聚合体系中，单体不溶或微溶于水，引发剂只溶于单体，水是连续相，单体为分散相，是非均相聚合反应。
但聚合反应发生在各个单体液珠内，对每个液珠而言，从动力学的观点看，其聚合反应机理与本体聚合一样，每一个微珠相当于一个小的本体，因此悬浮聚合也称小珠本体聚合。
单体液珠在聚合反应完成后成为珠状的聚合产物。
悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。
苯乙烯(St)通过聚合反应生成如下聚合物。
反应式如下:CHCH2CHCH2引发剂 nn加热在悬浮聚合过程不溶于水的单体依靠强力搅拌的剪切力作用形成小液滴分散于水中，单体液滴与水之间的界面张力使液滴呈圆珠状，但它们相互碰撞又可以重新凝聚，即分散和凝聚是一个可逆过程。
当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团。
为了阻止单体液珠在碰撞时不再凝聚，必须加入分散剂，选择适当的搅拌器与搅拌速度。
分散剂在单体液珠周围形成一层保护膜或吸附在单体液珠表面，在单体液珠碰撞时，起隔离作用，从而阻止或延缓单体液珠的凝聚。
悬浮聚合分散剂主要有两大类:(i)水溶性的高分子:如聚乙烯醇、明胶、羟基纤维素等;(ii) 难溶于水的无机物:如碳酸钙、滑石粉、硅藻土等。
水溶性高分子难溶于水的无机物图1 悬浮聚合分散剂作用机理示意图由于分散剂的作用机理不同，在选择分散剂的各类和确定分散剂用量时，要随聚合物种类和颗粒要求而定，如颗粒大小、形状、树脂的透明性和成膜性能等。
苯乙烯的悬浮聚合实验报告

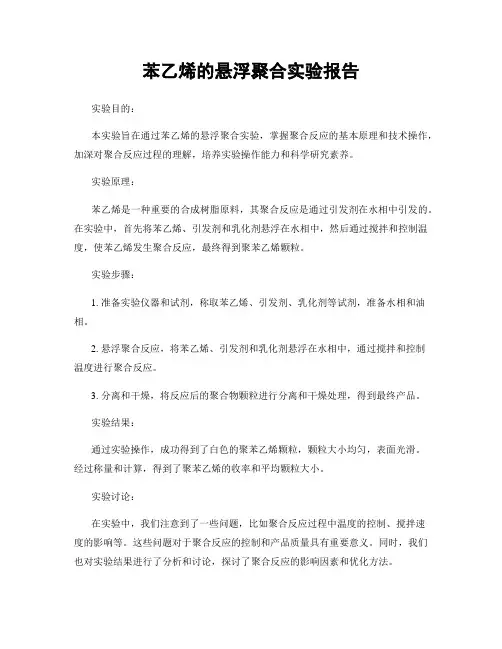

苯乙烯的悬浮聚合实验报告实验目的：本实验旨在通过苯乙烯的悬浮聚合实验，掌握聚合反应的基本原理和技术操作，加深对聚合反应过程的理解，培养实验操作能力和科学研究素养。
实验原理：苯乙烯是一种重要的合成树脂原料，其聚合反应是通过引发剂在水相中引发的。
在实验中，首先将苯乙烯、引发剂和乳化剂悬浮在水相中，然后通过搅拌和控制温度，使苯乙烯发生聚合反应，最终得到聚苯乙烯颗粒。
实验步骤：1. 准备实验仪器和试剂，称取苯乙烯、引发剂、乳化剂等试剂，准备水相和油相。
2. 悬浮聚合反应，将苯乙烯、引发剂和乳化剂悬浮在水相中，通过搅拌和控制温度进行聚合反应。
3. 分离和干燥，将反应后的聚合物颗粒进行分离和干燥处理，得到最终产品。
实验结果：通过实验操作，成功得到了白色的聚苯乙烯颗粒，颗粒大小均匀，表面光滑。
经过称量和计算，得到了聚苯乙烯的收率和平均颗粒大小。
实验讨论：在实验中，我们注意到了一些问题，比如聚合反应过程中温度的控制、搅拌速度的影响等。
这些问题对于聚合反应的控制和产品质量具有重要意义。
同时，我们也对实验结果进行了分析和讨论，探讨了聚合反应的影响因素和优化方法。
实验结论：通过本次实验，我们成功地进行了苯乙烯的悬浮聚合实验，得到了聚苯乙烯颗粒，并对实验结果进行了分析和讨论。
这次实验不仅增加了我们对聚合反应的理解，也提高了我们的实验操作能力和科学研究素养。
实验总结：本次实验使我们对聚合反应有了更深入的了解，也为今后的科学研究和工程实践打下了良好的基础。
同时，我们也意识到了实验中存在的问题和改进的空间，为今后的实验工作提供了有益的参考。
通过本次实验，我们深刻认识到了聚合反应的重要性和复杂性，也明白了科学研究需要不断的实践和探索。
希望通过今后的努力，能够取得更多的实验成果，为科学研究和工程技术的发展做出更大的贡献。
实验三-苯乙烯悬浮聚合
1、悬浮聚合的简介：悬浮聚合是以小液滴状悬浮在水中的聚合方法，单体溶有引发剂，一个小液滴就相当于一个小本体聚合单元，它是在较强烈的机械搅拌力作用下，借着分散剂的帮助，将溶有引发剂的单体分散在与单体不相溶的介质中（通常为水）所进行的悬浮聚合。
因此，悬浮聚合体系一般由单体、引发剂、水、分散剂四种基本成分组成。
悬浮聚合产物的颗粒粒径一般在0.05～0.2mm，其形状、大小随搅拌强度和分散剂的性质而定。
悬浮聚合实际上是单体小液滴内的本体聚合，聚合机理和本体聚合相似。
它的优点是：1 .体系粘度低，传热和温度易控制，产品分子量及其分布比较稳定。
2. 产品分子量较溶液聚合高，杂质含量比乳液聚合少。
3. 产品易分离清洗，后处理工序比乳液聚合和溶液聚合简单简单。
其缺点是产品中含有少量的分散剂残留物，影响纯度。
因此比较悬浮聚合的优缺点可知，这是一种极有实用价值的高分子合成工艺。
根据聚合物在单体中的溶解与否，悬浮聚合的产物可以分为透明和不透明两类。
氯乙稀的聚合物不溶于其单体，产品是不透明的。
苯乙烯、甲基丙烯酸甲酯的聚合物溶于其单体，产品都是透明的，这类聚合又叫珠状聚合。
目前的悬浮聚合多采用间歇法，连续法尚在研究之中。
2、悬浮聚合的工艺：悬浮聚合法的典型生产工艺过程是将单体、水、引发剂、分散剂等加入反应釜中，加热，并采取适当的手段使之保持在一定温度下进行聚合反应，反应结束后回收未反应单体，离心脱水、干燥得产品。
悬浮聚合所使用的单体或单体混合物应为液体，要求单体纯度＞99.98%。
在工业生产中，引发剂、分子量调节剂分别加入到反应釜中。
引发剂用量为单体量的0.1% ～ 1%。
去离子水、分散剂、助分散剂、pH调节剂等组成水相。
水相与单体之比一般在75：25～50：50范围内。
3、实验方案的设计：一、目的要求1.了解悬浮聚合的原理以及配方中各组分的作用。
2.了解悬浮聚合的工艺特点，掌握悬浮聚合的操作方法。
二、实验原理苯乙烯是一种比较活泼的单体，容易进行聚合反应。
苯乙烯悬浮聚合实验报告
苯乙烯悬浮聚合实验报告实验目的，通过苯乙烯悬浮聚合实验，掌握聚合反应的基本原理和实验操作技能，了解聚合物的合成方法及其特性。
实验原理，苯乙烯是一种重要的合成树脂原料，通过苯乙烯的悬浮聚合反应可以得到聚苯乙烯。
悬浮聚合是指在水中加入分散剂，使聚合物微粒悬浮在水中进行聚合反应。
在实验中，通过添加过氧化苯乙烯作为引发剂，利用机械搅拌和控制温度的方法，使苯乙烯在水中发生聚合反应，最终得到聚苯乙烯微粒。
实验材料与仪器，苯乙烯、过氧化苯乙烯、分散剂、搅拌器、恒温水浴等。
实验步骤：1. 将适量苯乙烯、分散剂和适量水加入反应釜中，开始搅拌。
2. 将过氧化苯乙烯溶液缓慢加入反应釜中，控制温度在一定范围内。
3. 持续搅拌并控制反应时间，观察聚合反应的进行。
4. 将聚合物微粒离心、洗涤、干燥，得到聚苯乙烯产品。
实验结果与分析，通过实验操作，成功得到了聚苯乙烯微粒。
观察聚合物微粒的形态和颗粒大小，可以发现聚合反应进行良好，得到了理想的产品。
同时，通过对聚苯乙烯产品进行分析，可以得到其相对分子质量、熔点等物理化学性质的数据，进一步了解聚苯乙烯的特性。
实验结论，通过苯乙烯悬浮聚合实验，我们成功掌握了聚合反应的基本原理和实验操作技能，了解了聚合物的合成方法及其特性。
同时，实验结果表明，通过悬浮聚合反应可以得到理想的聚苯乙烯产品，为今后的聚合物合成和应用研究奠定了基础。
总结，通过本次实验，我们深刻理解了苯乙烯悬浮聚合的原理和操作技巧，对聚合物的合成方法和特性有了更深入的了解。
在今后的科研工作中，我们将继续深入研究聚合物的合成与应用，为相关领域的发展做出更大的贡献。
参考文献：[1] 陈志刚, 王丽. 聚苯乙烯的合成及性能研究[J]. 化学工程, 2017, 45(5): 89-94.[2] 张明, 李华. 聚合物合成原理与实践[M]. 北京: 化学工业出版社, 2015.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苯乙烯悬浮聚合实验报告
实验目的：
本实验旨在通过苯乙烯悬浮聚合实验，探究聚合反应的过程和原理，并观察聚合物的形成情况。
实验原理：
苯乙烯是一种单体，通过悬浮聚合反应可以将其聚合成聚苯乙烯。
悬浮聚合是指将单体悬浮在溶剂中，通过引发剂的作用，使单体逐渐聚合成高分子聚合物的过程。
在实验中，通常使用过硫酸铵作为引发剂，将其加入苯乙烯和溶剂的混合物中，通过加热反应使聚合反应进行。
实验步骤：
1. 准备实验所需的苯乙烯、过硫酸铵、溶剂等材料，并将苯乙烯和溶剂按照一定比例混合均匀。
2. 将混合物倒入反应器中，并加入适量的过硫酸铵作为引发剂。
3. 将反应器密封，并加热至一定温度，使聚合反应开始进行。
4. 观察反应过程中的变化，包括颜色的变化、溶液的浑浊度等。
5. 当反应一定时间后，停止加热，待反应液冷却后，得到聚苯乙烯。
实验结果：
在实验过程中，我们观察到苯乙烯和溶剂混合物在加热后逐渐变得浑浊，颜色也由无色逐渐变为黄色。
这是因为苯乙烯发生了聚合反应，形成了聚苯乙烯颗粒。
在实验结束后，我们得到了一定量的聚苯乙烯产物。
实验讨论：
通过本实验，我们可以看到悬浮聚合反应是一种常见的聚合方法。
在实验中，
过硫酸铵作为引发剂起到了催化聚合反应的作用。
聚合反应的进行需要一定的温度和时间，过高或过低的温度都会影响聚合反应的效果。
此外，溶剂的选择也对聚合反应有一定的影响，合适的溶剂可以提供良好的反应环境。
聚苯乙烯是一种常见的高分子材料，具有良好的物理性质和化学稳定性。
它可以用于制作塑料制品、电子产品外壳等。
通过悬浮聚合反应，可以控制聚苯乙烯的分子量和粒径，从而调节其性能。
因此，悬浮聚合反应在工业生产中具有重要的应用价值。
实验总结：
通过苯乙烯悬浮聚合实验，我们了解了聚合反应的过程和原理，并观察到了聚苯乙烯的形成情况。
实验结果表明，悬浮聚合反应是一种有效的聚合方法，可以用于制备高分子材料。
在实际应用中，我们可以根据需要调节反应条件和材料配比，以获得所需的聚合物性能。
这对于推动高分子材料的发展和应用具有重要意义。
