非接触式温度计的工作原理
非接触式温度计的工作原理
非接触式温度计是一种先进的测温工具，它能够在不接触测量目标物体的情况下，准确地测量物体的温度。
这种温度计广泛应用于医疗、工业生产以及家用电器等领域。
下面将详细介绍非接触式温度计的工作原理。
1. 红外线辐射测温原理：非接触式温度计通过利用物体的红外辐射来测量物体
的温度。
根据斯特藩-波尔兹曼定律，这种红外辐射的强度与物体的温度成正比。
温度计接收到物体发出的红外线辐射后，经过特定的光学组件进行聚焦和收集，并转换为电信号。
2. 光电探测器：温度计内置了一种称为光电探测器的元件，它能够接收并转化
光信号为电信号。
光电探测器的主要成分是半导体材料，通过与红外辐射相互作用，产生电荷并形成电流。
3. 红外传感器：非接触式温度计通常配备了一种称为红外传感器的装置，它能
够探测环境中的红外辐射。
红外传感器常常是由红外探测元件和光电探测器组成。
红外辐射被物体发出后，会被红外传感器接收到。
4. 光学系统：非接触式温度计中的光学系统是至关重要的一部分。
这个系统主
要包括透镜、滤光片和反射镜等。
透镜用于集中红外辐射，使其能够在红外探测元件上产生更大的信号。
滤光片的作用是选择性地通过红外辐射，并尽量阻止其他类型的光线干扰。
反射镜可将光线反射回红外传感器，提高仪器的测量精度。
5. 信号处理和显示：非接触式温度计通过信号处理和数字显示来输出温度测量
结果。
信号处理部分负责对红外辐射信号进行放大、滤波和转换等处理。
经过处理后，信号被传输到数字显示屏上，以显示出物体的温度值。
非接触式温度计的工作原理可以总结为红外辐射测温原理、光电探测器、红外
传感器、光学系统和信号处理及显示。
这种温度计具有测量速度快、无损伤、操作简便等优点，广泛应用于各个行业。
在医疗领域中，非接触式温度计可用于测量体
表温度，如额头或耳朵温度，适用于接触传染风险较高的场合。
在工业生产过程中，非接触式温度计可用于测量高温物体或难以接触的物体的温度，为生产过程提供实时的温度监测数据。
总而言之，非接触式温度计的工作原理和广泛应用使其成为一种非常值得推广和使用的测温工具。
非接触式测温原理
隐丝式光学高温计
光学系统 红色滤波片，造成一个较窄的有效波长 吸收玻璃，目的是扩展量程 目镜和物镜是一套光学系统 电测系统 包括指示仪表、灯泡、电源和调节电阻四部分。 光学高温灯泡：标准辐射源 电源、调节电阻和指示仪表组成测量电路 原理一般有电压表式，电流表式以及不平衡电 桥和平衡电桥式四种。
返
回
上一页
下一页
6.4.3 光电高温计
光学高温计是由人工操作来完成亮度平衡工作 的，其测量结果带有操作者的主观误差。它不 能进行连续测量和记录，当被测温度低于 8000C时，光学高温计对亮度无法进行平衡。 光电高温计是在光学高温计测量理论的基础上 发展起来的一种新型测温仪表。它采用新型的 光电器件，自动进行平衡，达到连续测量的目 的。
返 回 上一页 下一页
(2)检测光路 物镜将被测物体的辐射能量会聚，经过衰减玻璃及与物 镜光轴成450角的调制镜的反射，进入视场光阑孔中， 由探测元件接收。 (3)参比光路 参比灯辐射的能量经聚光灯组会聚后，通过可变光阑， 由反射镜反射 ，再穿过调制镜叶片的空间，进入视场 光阑孔中，经滤波片也由探测元件接收。 随电机高速转动的调制镜，对两路辐射通量作切换调 制，使其交替被探测元件接收。 在参比光路中的可变光阑用作黑度系数的手动修正。
返 回 上一页 下一页
工业用光学高温计分类
隐丝式 利用调节电阻来改变高温灯泡的工作电流，当 灯丝的亮度与被测物体的亮度一致时，灯泡的 亮度就代表了被测物体的亮度温度。 恒定亮度式 利用减光楔来改变被测物体的亮度，使它与恒 定亮度温度的高温灯泡相比较，当两者亮度相 等时，根据减光楔旋转的角度来确定被测物体 的亮度温度。由于隐丝式光学高温计的结构和 使用方法都优于恒定亮度式，所以应用广泛。
温度计实验：比较不同原理的温度计精度
温度计实验：比较不同原理的温度计精度温度计是用来测量物体温度的仪器。
温度计的种类有很多，不同种类的温度计原理各不相同。
在本实验中，我们将比较几种不同原理的温度计的精度，以便更好地了解它们各自的优缺点。
实验材料和方法本实验所用的温度计包括气压式温度计、电阻式温度计、红外线温度计和液晶温度计。
我们将分别使用这四种温度计来测量同一物体的温度，并比较它们的精度。
我们将使用一个热水槽来控制物体的温度。
热水槽是一个大型的容器，里面填充了热水，外面有一个温度控制器，用来控制水的温度。
我们将把温度计放在热水槽中，让温度计测量物体的温度。
实验步骤如下：1.将气压式温度计放入热水槽中，看到气泡移动，记录温度。
2.将电阻式温度计放入热水槽中，等待一段时间，温度计显示读数稳定，记录温度。
3.将红外线温度计对准物体表面，使红外线扫描整个物体表面，并记录温度。
4.将液晶温度计放入热水槽中，等待液晶显示出来的数字稳定，记录温度。
5.重复以上步骤3次，记录每组数据的平均值。
6.将测量数据整理，计算每种温度计的平均误差和标准差。
实验结果我们进行了3组实验，每组实验使用同样的物体和温度控制器，但是使用不同的温度计。
将这些数据整理如下表所示：表1. 不同原理温度计的温度测量结果可以看出，四种温度计的测量结果均接近真实的温度，但它们的测量误差和精度有所不同。
为了更好地比较它们的精度，我们计算了每种温度计的平均误差和标准差，如下表所示：表2. 不同原理温度计的温度测量误差和标准差从表2中可以看出，气压式温度计的测量误差最大，标准差也最大，相对精度最差。
电阻式温度计和红外线温度计的测量误差和标准差相似，相对精度较高。
液晶温度计的测量误差和标准差都极小，是四种温度计中精度最高的。
讨论与结论本实验比较了不同原理的温度计的精度，得到了一些值得讨论和总结的结论。
以下是我们的讨论和结论：1.气压式温度计的测量精度相对较差。
气压式温度计的工作原理是基于气体物理学的，通过观察气泡移动的速度来推断物体温度。

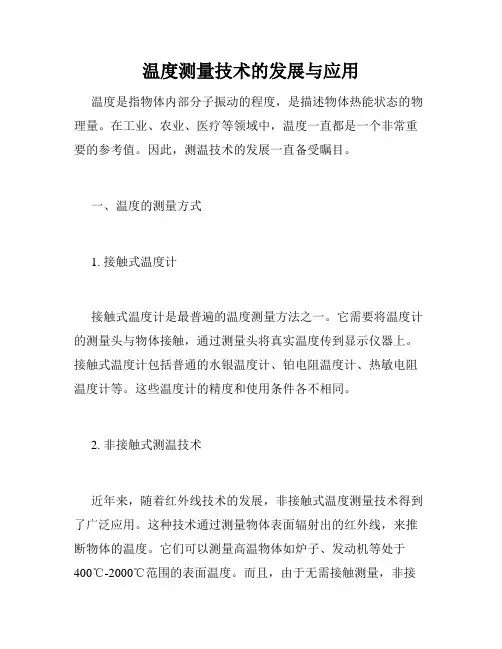

温度测量技术的发展与应用
温度测量技术的发展与应用温度是指物体内部分子振动的程度，是描述物体热能状态的物理量。
在工业、农业、医疗等领域中，温度一直都是一个非常重要的参考值。
因此，测温技术的发展一直备受瞩目。
一、温度的测量方式1. 接触式温度计接触式温度计是最普遍的温度测量方法之一。
它需要将温度计的测量头与物体接触，通过测量头将真实温度传到显示仪器上。
接触式温度计包括普通的水银温度计、铂电阻温度计、热敏电阻温度计等。
这些温度计的精度和使用条件各不相同。
2. 非接触式测温技术近年来，随着红外线技术的发展，非接触式温度测量技术得到了广泛应用。
这种技术通过测量物体表面辐射出的红外线，来推断物体的温度。
它们可以测量高温物体如炉子、发动机等处于400℃-2000℃范围的表面温度。
而且，由于无需接触测量，非接触式温度计可以在危险、不适合人工接触的环境中使用，使用非常广泛。
3. 光学式测温技术光学式测温技术使用的物理原理同非接触式温度计，也是通过物体表面的光谱特性，并结合对物体表面热辐射的观察，精确测量物体的温度值。
这种技术应用范围在1000℃-2000℃之间。
二、温度测量技术的进展1. 新型的传感器新型的温度传感器在内部电路的设计、外观结构等方面得到了优化。
包括热敏电阻、铂电阻、热电偶，以及新兴的MEMS (基于微机电系统)技术制造出来的微型温度传感器。
这些新型传感器具有更高的精度和更持久的稳定性，而且更加灵活。
2. 智能温度计随着微电子技术、通信技术的发展，新一代的智能温度计问世了。
智能温度计不仅可以实现数据采集、处理和记录，还可以与计算机、网络等互连，实现远程数据传输及其它更先进的功能。
这使得温度管理变得更加便捷高效，大大提高了工作效率。
三、温度测量技术的应用情况1. 工业领域温度的测量在工业控制中十分重要。
例如，钢铁、化学工业等行业中，需要测量高温物体的温度。
而非接触式温度计因其速度快、精度高、适用于危险场合等特点，因此广泛应用于工业生产的各个方面。

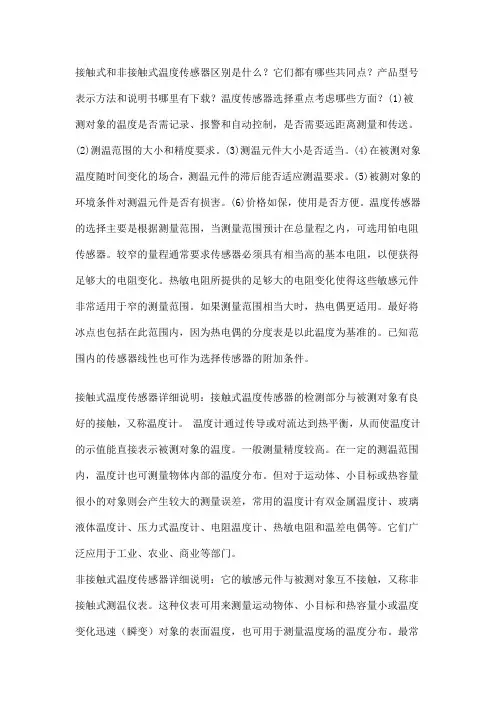

接触式和非接触式温度传感器详细说明
接触式和非接触式温度传感器区别是什么？它们都有哪些共同点？产品型号表示方法和说明书哪里有下载？温度传感器选择重点考虑哪些方面？(1)被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。
(2)测温范围的大小和精度要求。
(3)测温元件大小是否适当。
(4)在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。
(5)被测对象的环境条件对测温元件是否有损害。
(6)价格如保，使用是否方便。
温度传感器的选择主要是根据测量范围，当测量范围预计在总量程之内，可选用铂电阻传感器。
较窄的量程通常要求传感器必须具有相当高的基本电阻，以便获得足够大的电阻变化。
热敏电阻所提供的足够大的电阻变化使得这些敏感元件非常适用于窄的测量范围。
如果测量范围相当大时，热电偶更适用。
最好将冰点也包括在此范围内，因为热电偶的分度表是以此温度为基准的。
已知范围内的传感器线性也可作为选择传感器的附加条件。
接触式温度传感器详细说明：接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。
温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。
一般测量精度较高。
在一定的测温范围内，温度计也可测量物体内部的温度分布。
但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。
它们广泛应用于工业、农业、商业等部门。
非接触式温度传感器详细说明：它的敏感元件与被测对象互不接触，又称非接触式测温仪表。
这种仪表可用来测量运动物体、小目标和热容量小或温度变化迅速（瞬变）对象的表面温度，也可用于测量温度场的温度分布。
最常用的非接触式测温仪表基于黑体辐射的基本定律，称为辐射测温仪表。
辐射测温法包括亮度法（见光学高温计）、辐射法（见辐射高温计）和比色法（见比色温度计）。
各类辐射测温方法只能测出对应的光度温度、辐射温度或比色温度。

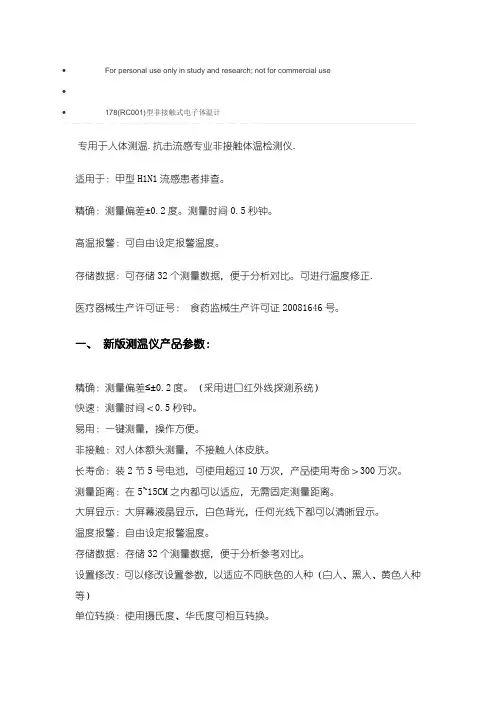

非接触式电子体温计说明书
∙For personal use only in study and research; not for commercial use∙∙178(RC001)型非接触式电子体温计专用于人体测温.抗击流感专业非接触体温检测仪.适用于：甲型H1N1流感患者排查。
精确：测量偏差±0.2度。
测量时间0.5秒钟。
高温报警：可自由设定报警温度。
存储数据：可存储32个测量数据，便于分析对比。
可进行温度修正.医疗器械生产许可证号：食药监械生产许可证20081646号。
一、新版测温仪产品参数：精确：测量偏差≤±0.2度。
（采用进口红外线探测系统）快速：测量时间＜0.5秒钟。
易用：一键测量，操作方便。
非接触：对人体额头测量，不接触人体皮肤。
长寿命：装2节5号电池，可使用超过10万次，产品使用寿命＞300万次。
测量距离：在5~15CM之内都可以适应，无需固定测量距离。
大屏显示：大屏幕液晶显示，白色背光，任何光线下都可以清晰显示。
温度报警：自由设定报警温度。
存储数据：存储32个测量数据，便于分析参考对比。
设置修改：可以修改设置参数，以适应不同肤色的人种（白人、黑人、黄色人种等）单位转换：使用摄氏度、华氏度可相互转换。
产品用途：人体体温测量：准确的测量人体体温，替代传统的水银体温计。
皮肤温度测量：测量人体皮肤表面温度，比如可用于断肢再植手术时需要测量皮肤的表面温度。
物体温度测量：测量物体的表面温度，比如可用于茶杯外表的温度的测量。
液体温度量：测量液体的温度，如婴儿洗澡水的温度、奶瓶内牛奶温度等。
技术性能：1．正常使用条件温度：环境温度：10℃-40℃2．电源：DC3V（2粒AA电池）3．尺寸：196×150×50㎜（长×宽×高）4．重量：220g5．测量范围：体温模式：32℃--42.9℃表面模式：0℃~60℃6．精度:0.2℃7．功率：≤50Mw8．测量距离：5CM-15CM9．自动关机：5秒二、图片展示：三、使用方法：注意事项:- 遵循此说明书中的保养建议- 此产品适合于专业用途或是家庭用途- 产品使用的环境温度一定是在10~40℃.- 产品必须保持干净以及放在干燥的地方.- 请勿将额温枪放在有电击的地方.- 请勿将额温枪放置在极端的温度环境:高于50℃或低于-20℃.- 请勿将额温枪放在湿度高于85%的环境.- 产品前方保护镜头的玻璃是最易碎的部分.- 请勿用手指触摸红外线透镜.- 请勿将玻璃片暴露在光阳下或浸入水中.- 请勿于室外使用此产品- 请勿跌落产品- 如发现任何问题应与销售商联系,不能自行修理产品电池安装：使用2节AA(5号)电池,安装时注意电池的正负极不能装反,否则无功能,但不会损坏产品.正确使用：正确的使用方法是测试准确性的关键,否则可能会造成测量误差.因为红外测量对周围环境的要求较高,因此,请按以下的提示操作.1．测量体温时，应将仪器指向前额头正中—眉心上方并保持垂直，测量部位不能被毛发遮挡，仪器与额头的距离建议在5~8CM左右。
如何挑选温度计
如何挑选温度计进入涉及食品、医疗等行业，精度高，稳定性强的温度计市场，新手如何进行挑选和购买呢？一、温度计的种类温度计分为电子温度计和热电偶两种。
其中，电子温度计又分为接触式温度计和非接触式温度计。
1、接触式温度计接触式温度计的表头由感温元件和显示元件组成。
感温元件可直接接触被测物体，并将感温信号通过导线传回显示元件，显示被测物体的温度值。
电子温度计属于接触式温度计。
2、非接触式温度计非接触式温度计可以远距离获得被测物体的表面温度值。
通常使用红外测温方式，将被测物体表面反射的热能转换成电信号，通过内部电路进行处理后，转换为温度值。
3、热电偶热电偶是由两种不同金属合成的，一端用作测量端，另一端连接到显示仪器。
当测量端加热时，由于热电邦的热电动势的变化而引起显示仪器指针的偏移。
热电偶的测量范围广，并具有响应迅速、抗干扰能力强、精度高等优点。
二、选购标准1、精度精度影响着温度计的准确度，对于食品、医疗等行业，要求精度高，稳定性强。
精度高的温度计能够有效避免由于温度误差导致的食品变质、药品失效等问题。
2、灵敏度灵敏度是指通过改变温度，表头的输出电压或显示数值的变化，这是影响温度计测量范围的重要参数。
3、响应时间响应时间是指温度计在进入被测温度区间之后，经过多久后能够反映出正确的温度。
响应速度不仅影响测量准确度，而且对于不同类型的被测物体，要求响应时间也有所差别。
4、环境适应性因为食品、医疗等行业的特殊需求，温度计需要具有一定的抗干扰能力。
比如在工作温度范围内，保证温度计的反应速度无显著变化，而对于其余环境因素产生的影响应该最小化。
5、成本不同类型、不同品牌的温度计价格可能相差很大。
在挑选温度计时，要充分考虑预算，尽量选择符合要求但不超出预算的产品。
三、挑选技巧当购买温度计时，我们需要关注以下几点：1、了解产品的规格和特点。
对于初次购买的用户来说，最好了解所选温度计的规格、参数、特性等方面的特点，以便更好地了解所选产品的性能。
红外线温度计的原理是
红外线温度计的原理是红外线温度计（infrared thermometer）是一种用于测量目标表面温度的非接触式温度测量仪器。
它利用目标物体发出的红外辐射能量来确定目标物体的温度。
红外线温度计的工作原理主要基于以下几个方面：1. 热辐射原理：所有物体都会发出一定强度的红外线辐射能量，这种辐射能量的强度与物体的温度成正比。
根据斯特藩-玻尔兹曼定律，物体发出的红外辐射功率与其绝对温度的四次方成正比。
因此，通过测量目标物体辐射出的红外线能量，可以推算出物体的温度。
2. 红外传感器：红外线温度计使用特殊的红外传感器来接收和测量被测物体发出的红外线能量。
该传感器通常由一个红外探测器（IR detector）和一个光学系统组成。
红外探测器转换接收到的红外辐射能量为电信号，并将其传输到控制单元进行处理。
3. 黑体辐射：红外线温度计通常使用黑体（blackbody）作为一个标准对象，以对红外辐射进行校准和参照。
黑体是一个具有完美吸收和辐射特性的物体，其发出的辐射能量仅与其温度有关。
通过测量黑体的红外辐射能量和温度，可以建立一个红外线温度测量的参照基准。
4. 基于光谱特性的测量方法：不同物体的红外辐射谱线特性不同，这取决于物体的材料和温度。
基于这一原理，红外线温度计可以利用不同物体在特定波段范围内的红外辐射能谱特征来测量其温度。
通常，红外线温度计会选择接收波长范围适合于所需测量的温度范围。
5. 反射率校正：由于目标物体表面的反射率不同，部分红外辐射会被反射而不是穿过物体表面。
为了准确测量目标物体的温度，红外线温度计需要对反射率进行校正。
通常，红外线温度计会根据材料的反射率和温度进行校准，以提高测量的准确性。
总结起来，红外线温度计通过测量目标物体发出的红外辐射能量来确定物体的温度。
它利用热辐射原理、红外传感器、黑体辐射标准、光谱特性和反射率校正等原理和技术来实现温度测量。
这种非接触式的测温方法应用广泛，例如在医疗、食品安全、工业生产等领域中，都有着重要的应用价值。
温度计的种类及其应用
温度计的种类及其应用Zdg喵喵温度是表示冷热程度的，微观上来讲是物体的剧烈程度。
而温度计是判断和测量温度的仪器。
从测温范围来看，在低温区域（<550℃）通常采用膨胀式、电阻式、热电式等接触式温度计；而在高温区域（>550℃）通常采用辐射式非接触温度计。
下面据此介绍各种温度计种类和原理。
一、低温区域1.膨胀式温度计利用气体、液体、固体热胀冷缩的性质测量温度。
(1)气体温度计利用一定质量的气体作为工作物质的温度计。
用气体温度计来体现理想气体温标为标准温标。
用气体温度计所测得的温度和热力学温度相吻合。
气体温度计是在容器里装有氢或氮气（多用氢气或氦气作测温物质，因为氢气和氦气的液化温度很低，接近于绝对零度，故它的测温范围很广），它们的性质可外推到理想气体。
这种温度计有两种类型：定容气体温度计和定压气体温度计。
定容气体温度计是气体的体积保持不变，压强随温度改变。
定压气体温度计是气体的压强保持不变，体积随温度改变。
(2)液体温度计利用作为介质的感温液体随温度变化而体积发生变化与玻璃随温度变化而体积变化之差来测量温度。
温度计所显示的示值即液体体积与玻璃毛细管体积变化的差值。
玻璃液体温度计的结构基本上是由装有感温液(或称测温介质)的感温泡、玻璃毛细管和刻度标尺三部分组成。
感温泡位于温度计的下端，是玻璃液体温度计感温的部分，可容纳绝大部分的感温液，所以也称为贮液泡。
感温泡或直接由玻璃毛细管加工制成(称拉泡)或由焊接一段薄壁玻璃管制成(称接泡)。
感温液是封装在温度计感温泡内的测温介质．具有体膨胀系数大，粘度小．在高温下蒸气压低，化学性能稳定，不变质以及在较宽的温度范围内能保持液态等待点。
常用的有水银．以及甲苯、乙醇和煤油等有机液体。
玻璃毛细管是连接在感温泡上的中心细玻璃管，感温液体随温度的变化在里面移动。
标尺是将分度线直接刻在毛细管表面，同时标尺上标有数字和温度单位符号，用来表明所测温度的高低。
(3)双金属温度计双金属温度计是一种测量中低温度的现场检测仪表。
非接触式温度计原理
非接触式温度计原理
非接触式温度计利用红外辐射原理来测量物体的温度，其工作原理可以简述如下：
红外辐射是一种位于可见光和微波之间的电磁波。
所有物体都会发射红外辐射，辐射强度和物体的温度成正比。
非接触式温度计利用可以感测的红外辐射来测量物体的温度。
当使用非接触式温度计时，首先需要对准目标物体。
然后，温度计会发射一束窄的红外线束或红外辐射波。
这束波会与目标物体表面的红外辐射进行相互作用。
根据斯特凡-波尔兹曼定律，辐射的强度与物体的温度是呈线性关系的。
非接触式温度计测量目标物体表面发射的红外辐射强度，然后通过一个内置的算法将其转换为相应的温度。
具体来说，温度计测量目标物体表面的红外辐射强度，然后将其转化为电信号。
该电信号经过放大、滤波和处理后，会被转换成所需的温度数值，并通过显示屏或指示灯显示出来。
非接触式温度计的优点是可以在远距离范围内测量温度，而不需要接触物体表面。
这使得它非常适用于测量高温物体、难以接触的物体、移动物体或不安全环境中的物体温度。
此外，它的测量速度快，方便易用。
然而，非接触式温度计也存在一些局限性。
首先，测量的是物体表面的温度，而非物体内部的温度。
其次，不同材料的表面
特性以及环境条件可能会对测量结果产生一定的干扰。
因此，在使用非接触式温度计时，需要根据具体情况选择合适的仪器和方法，并对测量结果进行适当的修正。
温度仪表的工作原理及安装注意事项
温度仪表的工作原理及安装注意事项针对常用的七大温度仪表进行讲解，从工作原理，到安装要求，以及产品选型和使用过程中应该注意的问题，及仪表的组成，详细的阐述了常见的七大温度仪表，为在以后工作中提供理论和经验帮助！一、双金属温度计工作原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围一般在-80℃～+500℃间，允许误差均为标尺量程的1.5%左右。
分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
选型与使用：在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在使用过程中应注意以下几点：A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。
B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。
D、温度计在正常使用的情况下应予定期检验。
