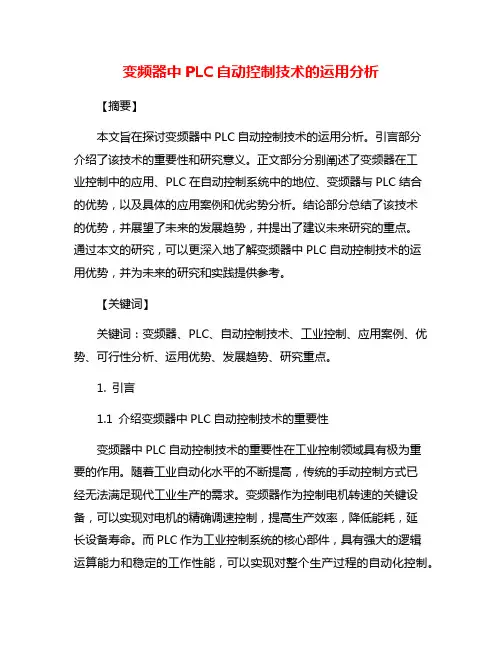

变频器中PLC自动控制技术的运用分析
变频器中PLC自动控制技术的运用分析【摘要】本文旨在探讨变频器中PLC自动控制技术的运用分析。
引言部分介绍了该技术的重要性和研究意义。
正文部分分别阐述了变频器在工业控制中的应用、PLC在自动控制系统中的地位、变频器与PLC结合的优势，以及具体的应用案例和优劣势分析。
结论部分总结了该技术的优势，并展望了未来的发展趋势，并提出了建议未来研究的重点。
通过本文的研究，可以更深入地了解变频器中PLC自动控制技术的运用优势，并为未来的研究和实践提供参考。
【关键词】关键词：变频器、PLC、自动控制技术、工业控制、应用案例、优势、可行性分析、运用优势、发展趋势、研究重点。
1. 引言1.1 介绍变频器中PLC自动控制技术的重要性变频器中PLC自动控制技术的重要性在工业控制领域具有极为重要的作用。
随着工业自动化水平的不断提高，传统的手动控制方式已经无法满足现代工业生产的需求。
变频器作为控制电机转速的关键设备，可以实现对电机的精确调速控制，提高生产效率，降低能耗，延长设备寿命。
而PLC作为工业控制系统的核心部件，具有强大的逻辑运算能力和稳定的工作性能，可以实现对整个生产过程的自动化控制。
将变频器与PLC结合使用，可以实现多种复杂控制策略，提高系统的智能化程度，实现生产过程的精准控制。
通过引入变频器中PLC自动控制技术，可以有效减少人为操作的不确定性，提高生产线的稳定性和可靠性。
还可以实现对大型生产设备的远程监控和智能化管理，减少人力资源的浪费，降低成本，提升生产效率。
变频器中PLC自动控制技术的重要性不言而喻，在现代工业生产中具有不可替代的地位。
只有不断深化研究和应用这一技术，才能更好地适应工业自动化的发展需求，提升企业的竞争力。
1.2 阐述本文的研究意义本文旨在深入探讨变频器中PLC自动控制技术的应用，通过对其在工业控制中的重要性进行分析，并结合具体的案例进行展示，旨在揭示这一技术的研究意义。
随着工业自动化程度的不断提升，变频器与PLC的结合已经成为自动化控制领域的一个热门话题。
多电机变频调速的PLC远程控制研究
多电机变频调速的PLC远程控制研究【摘要】随着通信技术、工业控制网络以及自动理论的发展，在工业场合中，单台电机控制的近距离控制已经不能满足实际上产的需要，在越来越多的场合需要进行多机远程控制，这成为控制发展需要的重要方向。
本文系统的概述了变频调速以及PLC控制，在从分考虑维护可靠性以及成本控制等多种因素的基础上，对控制进行进行总体设计，对多电机同步远程控制重点分析，确定控制方向，提出模糊控多电机同步控制方案，能有效的减少布线和电缆数量，提高抗干扰性能，使系统的自动化水平得到进一步提高。
【关键词】变频控制；PLC；模糊控制0.引言随着工业的发展，机械产品性能以及质量的提高，单单针对一台机械的控制已经不能满足实际生产的需要，同时由于控制距离的需要远程控制要求也越来越突出。
在实际生产中需要多台电动机，这些电动机分工协作完成一个设备的生产，同时这些电机需要远程协助，相互之间分别完成各自的工作，之间有联系也有互补，这就需要通过协同远程控制多台电机从而形成了多台电机控制问题。
近些年来变频器以及PLC发展迅速，应用极为广泛，并成为实现共一个工作多机协同的强力工具，因此选择使用PLC来实现变频调速远程控制是很好的选择。
1.变频技术与PLC控制1.1变频调速变频调速以变频器为基础，其原理就是把工频电源（50Hz或60Hz）变换成各种频率的交流电源，来实现电机的变速运转。
变频调速可分为直接变频器和间接变频器。
间接变频器将工频交流电整流成电压大小可以控制和调节的直流电，见经过逆变器变换成可变频的交流，由此形成可交直变频器，直接变频器则是将工频交流一次性的转变成可变频的交流。
变频调速的基本原理根据工作电源输入频率与电机转速成正比的关系：n=60f（1-s）/p，（式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数）；通过改变电动机工作电源频率达到改变电机转速的目的。
1.2 PLC是随着数字通信、计算机技术和微电子技术快速发展的PLC高度融合了工业控制技术以及计算机产业的经典，在功能和性能上取得了重大的突破，在各种控制领域得到极大的扩展。
利用PLC和变频器实现多电机速度同步控制
利用PLC和变频器实现多电机速度同步控制在传统的传动系统中，要保证多个执行元件间速度的一定关系，其中包括保证其间的速度同步或具有一定的速比，常采用机械传动刚性联接装置来实现。
但有时若多个执行元件间的机械传动装置较大，执行元件间的距离较远时，就只得考虑采用独立控制的非刚性联接传动方法。
下面以两个例子分别介绍利用PLC和变频器实现两个电机间速度同步和保持速度间一定速比的控制方法。
1、利用PLC和变频器实现速度同步控制薄膜吹塑及印刷机组的主要功能是，利用挤出吹塑的方法进行塑料薄膜的加工，然后经过凹版印刷机实现对薄膜的印刷，印刷工艺根据要求不同可以采用单面单色、单面多色、双面单色或双面多色等方法。
在整个机组中，有多个电机的速度需要进行控制，如挤出主驱动电机、薄膜拉伸牵引电机、印刷电机以及成品卷绕电机等。
电机间的速度有一定的关系，如：挤出主电机的速度由生产量要求确定，但该速度确定之后，根据薄膜厚度，相应的牵引速度也就确定，因此挤出速度和牵引速度之间有一确定的关系；同时，多组印刷胶辘必须保证同步，印刷电机和牵引电机速度也必须保持同步，否则，将影响薄膜的质量、印刷效果以及生产的连续性；卷绕电机的速度受印刷速度的限制，作相应变化，以保证经过印刷的薄膜能以恒定的张力进行卷绕。
在上述机组的传动系统中，多组印刷胶辘的同步驱动可利用刚性的机械轴联接，整个印刷胶辘的驱动由一台电机驱动，这样就保证了它们之间的同步。
印刷电机的速度必须保证与牵引电机的速度同步，否则，在此两道工艺之间薄膜会出现过紧或过松的现象，影响印刷质量和生产的连续性。
但是印刷生置与牵引装置相距甚远，无法采用机械刚性联接的方法。
为实现牵引与印刷间的同步控制，牵引电机和印刷电机各采用变频器进行调速，再用PLC对两台变频器直接控制。
牵引电机和印刷电机采用变频调速，其控制框图如图1所示。
在这个闭环控制中，以牵引辘的速度为目标，由印刷电机变频器调节印刷辘速度来跟踪牵引辘的速度。
项目七____变频器多段调速的PLC控制技术分析
的输出指示灯是否按要求指示，否则，检查并修改程序，
直至指示正确。
2 空载调试。接上变频器，不接电动机，进行PLC
与变频器的空载调试，通过变频器的操作面板观察变频
器输出是否正确，否则，检查项目接线、变频器参数、
PLC程序，直至变频器按要求运行。
3 系统调试。将变频器、电动机都接上，观察电动
机是否按要求运行，否则检查接线、变频器参数、PLC
项目2 变频器多段调速的PLC控 制
项目描述
项目2 变 频 器 多 段 调 速 的 PLC控 制
某化工厂的工业离心机如图5-2-1所示。工业离心机主要是通过离心力作用将 固体液体分离,离心机的离心釜是实现固液分离的主要部件，由一台三相交流 电机通过皮带传动。根据工艺要求，离心机一般分为几段不同的转速运行以 达到分离效果。在开始阶段物料主要是固液混合物，起动负载较大，转速较 低，随后逐步提高转速，当达到一定的转速时液体在离心力的作用下由离心 外侧流出。具体要求是：按下起动按钮，电动机以30Hz的速度运行；6s后转 为40Hz的速度运行；再过10s后转为50Hz的速度运行；10s后停止运行。运行 中若按停止按钮，电动机即时停止。
某生产设备电动机要求用PLC和变频器进行调速
控制，实现四速运行。具体要求是：
1
按下起动按钮，电动机以45Hz的速度运行，
7s后转为38Hz的速度运行，再过5s后转为30Hz的速
度运行，4s后转为15Hz的速度运行，3s后再循环运
行；
2 按停止按钮，电动机随时停止。
请按项目实施 工业离心机
目标与要求
项目2 变 频 器 多 段 调 速 的 PLC控 制
● 熟悉变频器多段调速参数及其设置； ● 掌握PLC控制变频器实现多段调速的接线和编程方法。
基于PLC的变频器电机调速的方法探究
基于PLC的变频器电机调速的方法探究基于PLC的变频器电机调速的方法探究王玉娟摘要：在我国经济飞速发展的大背景下，国内变频器的应用也随之逐渐扩大规模。
变频器是利用电力半导体器件的通断作用将电压和频率固定不变的工频交流电源变化成电压和频率可变的交流电源，供给交流电动机实现软起动、变频调速等功能的电能变换控制装置。
我们将设计探究基于PLC的变频器多段速控制，通过总体方案设计来确定系统的功能要求，选择软硬件，制定工作方案;然后进行硬件设计，完成输入输出分配以及接线端子的连接;最后通过变频器的参数设定和PLC的程序设计来完成此次多段速控制系统的操作。
关键词：PLC;变频器;电机调速;方法引言计算机技术的发展使得自动化这一概念越来越多应用于工业生产中，也使得很多复杂且对精确性较高的工作由原有的人工操作转变为自动化系统操作，这不仅给有关人员减轻了工作负担，也使得这些工作完成的效率与可靠性均得到了保障。
在这些实现自动化功能的元件中，可编程类控制元件占据重要地位，利用程序完成对系统的控制也逐渐在很多工业领域得以应用，这其中最为常见的可编程类控制元件就是PLC。
1 PLC系统的特点1.1体积小、节约能耗、安装简单方便在单个的小型PLC中，具有大量的编程元件，这些分布的原件都可以被用户加以利用，每个元件的的控制功能也不尽相同，所以在用户使用的时候可以根据自己的需要进行安装，用起来节能效果也十分满意，同时它也能够适应高速的生产速度，定位精度高，操作的误差也小，质量可以得到保证。
1.2程序编制相对简单PLC系统的编程是采用接线的形式来实现的，而且由于PLC系统会编辑相对应的梯形图程序，因此PLC系统一般会采用提醒语言的来做到相互对应。
除此之外，为了方便管理，PLC会采用顺序控制法来进行设计，这种设计方式规律极为明显，可以被容易地掌握。
1.3操作靈活方便PLC系统具有自动以及手动模式，满足不同情况下的需要，同时在操作的时候还可以下达启动和暂停的命令，方便应对突发状况。
基于PLC变频器实现多段速的控制
用P L C和变频器实现多段速控制的讨论在自动化控制中，把PLC与变频器结合在一起完成电动机的多段速控制。
既能发挥PLC灵活多变的强大功能，又能使变频器的调速功能得到更具体地实现。
按下按钮SB1→电动机低速（5HZ）起动运转→按下SB2按钮→电机转速变为中一速度（15HZ）运转→按下SB3按钮→电机转速变为中二速度（25HZ）运转→按下SB4按钮→电机转速变为高速（30HZ）运转，按下SB0按钮，电机停止。
变频器加减速时间一般设为4—6S即可，实际自动化控制中根据电动机的容量自定。
二、INVT变频器多功能编程端子组成四段速的逻辑关系：注：在多段速端子组合逻辑中、S1端子为低位、S4端子为高位。
三、INVT变频器多功能编程端子的设定P5组功能码定INVT变频器的输入端子功能设定组打开P5.01设定S1端子为16—低速打开P5.02设定S2端子为17—中速打开P5.03设定S3端子为18—高速打开P5.04设定S4端子为1—正转四、设定四段速对应的频率PA组各功能码的设定值范围为-100.0～100%，根据各段速需要而定-100%～0为反转速率，0～100%为正转速率。
举例设定：低速—— PA.04设定为10%，对应频率5HZ中速1——PA.06设定为30%，对应频率15HZ低速2——PA.08设定为50%，对应频率25HZ高速——PA.10设定为60%，对应频率30HZ五、四段速的多功能端子及组合关系与四段速对应的频率说明：INVT变频器多功能编程端子S4、S3、S2、S1组合编码，可设定16段速度，分别对应的多段速的逻辑关系如下表表中0表示S端子断开，1表示S端子闭合。
INVT变频器功能码PA组是简易PLC及多段速控制组，是设定各段速度所对应的频率，是用最大频率（50H Z）的百分比来表示的。
例如PA。
02、 PA。
04、 PA。
06、 PA。
08-----分别设定最大频率（50H Z）的百分比为-100.0——100.0﹪；PA。
变频器中PLC自动控制技术的运用分析
变频器中PLC自动控制技术的运用分析随着工业自动化的不断发展和进步，变频器在工业生产中的应用越来越广泛。
而变频器中PLC自动控制技术的运用则是其中一个重要的方面。
本文将对变频器中PLC自动控制技术的运用进行分析，探讨其在工业生产中的作用和意义。
一、变频器和PLC技术的概念1. 变频器变频器是一种可以改变交流电动机工作频率的设备，通过改变电机的工作频率，调节电机的转速，从而实现对设备的调速控制。
变频器广泛应用于风机、水泵、压缩机、输送设备等需要调速控制的设备上。
2. PLC可编程逻辑控制器（PLC）是一种用于工业自动化控制的特殊计算机，它能够对数字和模拟输入/输出进行逻辑运算、计时、计数和控制，并能够根据运算结果控制相关的执行机构或设备。
在工业生产过程中，变频器通常需要与PLC进行配合，对生产设备进行自动化控制。
变频器中PLC自动控制技术的运用主要体现在以下几个方面：1. 自动调速控制通过变频器和PLC的配合，可以实现对电机的自动调速控制。
PLC可以根据生产过程中的需要，实时监测和控制电机的转速，并通过变频器对电机的工作频率进行调节，从而实现对设备的自动调速控制。
2. 远程监控与运行状态管理通过PLC的通讯功能，可以实现对变频器运行状态的远程监控和管理。
比如可以通过PLC实时监测设备的工作状态、运行参数等信息，并将这些信息传输至远程控制中心，进行远程监控与管理。
3. 自动化生产流程控制4. 故障诊断与报警管理通过PLC对变频器和相关设备的运行状态进行监测，可以实现对设备故障的快速诊断和报警管理。
一旦发现设备出现故障或异常情况，PLC可以及时发出报警信号，并对故障进行诊断，有助于及时处理和维修设备，保障生产的安全和稳定。
1. 提高生产效率2. 降低能耗成本通过变频器和PLC的配合，可以实现对电机的自动调速控制，有效降低了设备的能耗成本。
通过优化设备的运行参数和工作状态，减少了能源的浪费，降低了生产成本。
基于PLC与变频器控制电动机多段转速运行
基于PLC与变频器控制电动机多段转速运行1 论绪引言调速系统快速性、稳定性、动态性能好是工业自动化生产中基本要求。
在科学研究和生产实践的诸多领域中调速系统占有着极为重要的地位特别是在国防、汽车、冶金、机械、石油等工业中，具有举足轻重的作用。
调速控制系统的工艺过程复杂多变，具有不确定性，因此对系统要求更为先进的控制技术和控制理论。
可编程控制器（PLC）可编程控制器是一种工业控制计算机，是继续计算机、自动控制技术和通信技术为一体的新型自动装置。
它具有抗干扰能力强，价格便宜，可靠性强，编程简朴，易学易用等特点，在工业领域中深受工程操作人员的喜欢，因此PLC已在工业控制的各个领域中被广泛地使用。
变频调速已被公认为是最理想、最有发展前景的调速方式之一，采用变频器构成变频调速传动系统的主要目的，一是为了满足提高劳动生产率、改善产品质量、提高设备自动化程度、提高生活质量及改善生活环境等要求；二是为了节约能源、降低生产成本。
用户根据自己的实际工艺要求和运用场合选择不同类型的变频器。
第1章PLC和变频器1.1 PLC的介绍1.1.1 PLC的结构及特点(1) PLC的结构如下①电源PLC的电源在整个系统中起着十分重要的作用。
如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。
一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去②中央处理单元(CPU)中央处理单元(CPU)是PLC的控制中枢。
它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。
当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机多段速控制中PLC和变频器技术探
析
PLC作为一种新型自动化控制技术设备，编程相对简单，维修起来也比较方便，成本低，但抗扰能力较强，还能灵活组合。
变频器技术在调速方面操作非常简单，控制起来相对较容易，调速范围也比较大，还具备节约能源的效果。
在电机多段速控制中实现两者的有效结合，对促进电力行业的发展有重要意义。
1 PLC和变频器
PLC的工作方式比较直观，就是简单的循环扫描。
将用户程序利用专业的编程软件向PLC当中的用户存储器进行输入与存放，在PLC运行过程中，执行用户程序，操作时不能进行多个同时操作，而要按照分时原理来进行。
由此，就可通过PLC的正常工作过程来执行程序。
整个工作流程总体可分为3个阶段，即输入采样→程序执行→输出刷新。
PLC相应的编程语言中运用比较多的是形象直观的梯形图，PLC的表达方式及电路符号与继电器的电路原理图很相似。
PLC 为了增强自身的抗干扰能力，采取了一系列的软件与硬件抗干扰措施。
虽然PLC科技含量很高，但实际操作起来却非常方便，调试及维护也较容易。
变频器的主要组成部分是控制电路与主电路，可用公式表述变频原理：
改变极对数p可实现电动机速度的变化，改变s可实现电动机转差率的变化，改变f1可实现异步电动机电源频率的变化。
通常情况下，改变速度常用的方法是变化电源频率。
通过对三相异步电动机及其等效电路的科学分析，得出：E1=U1+ΔU，在f1与E1的值相对较大时，定子漏阻抗相应来说就会变小，而ΔU相应可以不予计算，这样就得到相应的电动机定子电压，所以U1≈E1∝f1Φm。
通过各种相关公式的推理及科学的计算，可以得到
=常数
这样就能通过对U1的控制实现对E1的控制。
2 电机多段速控制中PLC与变频器技术的系统设计
2.1 实现控制功能
在电机多段速控制中，有效利用PLC与变频器技术，可以科学合理地实现对电机多段速的合理调控。
通过运用变频器技术，利用该技术的各种优点，实现对电机多段速控制就要对回路进行控制，回路当中又包含高速端、低速端及中速端，主要通过对相应速端进行有效控制，可实现对电机速度进行有效控制。
同时结合PLC技术，可对变频器的输入端实现开关量的控制，并且，还能利用相应的触摸屏设备及其特有的远程监控功能，实现对整个
系统的监控。
通过在电机多段速控制中有效地加入PLC与变频器技术，可以使整个系统运行得更加安全可靠，系统工作效率也能得到有效提高。
2.2 硬件配置
要有效利用PLC与变频器技术实现对电机多段速控制，就要科学合理地选择合适的PLC、变频器及触摸屏。
首先要确保变频器額定功率不小于电动机相应的功率，然后设定变频器额定电流要比1.5倍交流电机设定的额定电流高。
一般情况下，要使PLC 与变频器有效配合并正常使用，需要运用继电器完成变频器的接点工作。
还有一种情况，就是直接运用晶体管或其他相关继电器中本身自带的节电开关相关元器件等实现变频器和上位机之间相互连接的功能，之后才能有效得到运行状态及其他有关的指令，同时配合使用继电器完成相应的接点，在执行相关操作的过程中，要特别注意不要因为接触不良等意外情况而出现操作失误或错误操作的不良现象发生。
为了确保利用相关技术之后，整个系统依然能够安全稳定且可靠运行，需要特别注意，利用晶体管实现相关连接功能的时候，要综合考虑晶体管自身携带的电容、电流及电压等各个方面的不同因素，避免由于相关因素的不良状况影响到整个系统的安全与稳定。
2.3 控制系统中的I/O分配
通过对系统进行科学的研究与结合现实运行状况的分析，并根据满足实现系统控制的相关要求，PLC需要具备4个系统开关
量相关的输入点来实现对系统的有效控制，分别需要控制系统的高速启动键功能、低速启动功能、中速启动功能及系统复位功能。
这4个系统开关量当中，包含3个系统开关量的输出是要对变频器整体系统当中的高速、中速及低速实现输入信号作用的，同时还要发挥其驱动交流电机的有效功能，确保系统运行能够分别按照相应有区别的不同速度进行实际运行。
对I/O设备及I/O点进行分配，需要分配输入口及输出口，对于输入口来说，输入设备分为SB1（低速启动）、SB2（中速启动）、SB3（高速启动）、SB4（停止），相对应的PLC输入继电器分别为X001、X002、X003、X004；对于输出口来说，输出设备分为低速控制、中速控制、高速控制，相对应的PLC输出继电器则分别表示为Y001、Y002、Y003。
2.4 PLC的控制程序
要实现对SB1、SB2、SB3的有效控制，也就是对相应低速按钮、中速按钮、高速按钮的控制，就需要通过运用PLC相应的编程语言来实现，使相应的按钮对应相应控制输出继电器Y001、Y002、Y003相互连接的线圈能够实现连续通电功能，同时实现3个输出继电器相互之间能够互相锁定这样的功能，在系统运行结束之后，通过操作SB4这个按钮实现系统停止运行动作，进而使上述的3个输出继电器之间相互连接的线圈也同时实现断电功能。
2.5 制作触摸屏画面
通过制作相应的触摸屏画面，在实际的工农业各种生产活动中，可以有效实现相关机械的控制。
通过利用先进的人机界面，可有效取代传统生产中落后的控制面板及数据信息的设定，还能利用这种触摸屏技术取代传统的指示灯及各种开关按钮装置，并利用远程监控的先进功能对各种运行状态进行实时监控，各种重要的信息及数据都能够直观地显示出来。
操作人员通过对触摸屏画面的各种操作及各种信息数据的获取，能够准确及时地掌握各种机器的运行状态，一旦出现状态异常还能及时发现故障方位与原因，及时排除故障，并且这种方便快捷式的现代化操作还能有效减少操作人员的失误及错误操作现象的出现。
2.6 调试系统
通过系统科学合理的接线图，可有效地实现外部连接线的各种功能，将PLC各种梯形的程序图及触摸屏的各种程序通过相关技术下载并输入到PLC及COT当中，然后对运行模式进行标准化设定，并按照相关科学数据设定外部运行模式与变频器中高速、中速及低速的多段速运行模式，可准确快捷地通过控制触摸屏来实现对系统各种运行状态的控制，电机调速也能更加方便有效地得到控制。
结语
PLC是一种可编程的控制器，集自动化控制、计算机技术及网络通信技术等先进的科学技术于一体；变频器技术也具备相当
多的操作优点。
在工农业等各种现代化生产活动当中，要实现对电动机运行速率的有效调整与控制，就需要利用这两种先进的现代化技术来实现对电动机多段速的合理控制，使整个系统安全稳定运行。
