氦氖激光器模式分析
模式分析1．氦-氖(He-Ne)激光器简介氦氖激光器（或He-Ne激光器）由光学谐振腔(输出镜与全反镜）、工作物质(密封在玻璃管里的氦气、氖气）、激励系统（激光电源）构成。
二电极通过毛细管放电激励激光工作物质，在氖原子的一对能级间造成集居数反转，产生受激辐射。
由于谐振腔的作用，使受激辐射在腔内来回反射，多次通过激活介质而不断加强。
如果单程增益大于单程损耗，即满足激光振荡的阈值条件时，则有稳定的激光输出。
内腔式激光器的腔镜封装在激光管两端。
二．氦-氖(He-Ne)激光器的工作原理氦氖激光器的激光放电管内的气体在涌有一定高的电压及电流（在电场作用下气体放电），放电管中的电子就会由负极以高速向正极运动。
在运动中与工作物质内的氦原子进行碰撞，电子的能量传给原子，促使原子的能量提高，基态原子跃迁到高能级的激发态。
这时如有基态氖原子与两能级上的氦原子相碰，氦原子的能量传递给氖原子，并从基态跃迁到激发的能级状态，而氦原子回到了基态上。
因为放电管上所加的电压，电流连续不断供给，原子不断地发生碰撞。
这就产生了激光必须具备的基本条件。
在发生受激辐射时，分别发出波长3.39μm，632.8nm，1.53μm三种激光，而这三种激光中除632.8nm为可见光中的红外光外，另二种是红外区的辐射光。
因反射镜的反射率不同，只输出一种较长的光波632.8nm的激光。
3．He-Ne激光器结构及谐振腔He－Ne激光器的结构形式很多，但都是由激光管和激光电源组成。
激光管由放电管、电极和光学谐振腔组成。
放电管是氦一氖激光器的心脏，它是产生激光的地方。
放电管通常由毛细管和贮气室构成。
放电管中充入一定比例的氦（He）、氖（Ne）气体，当电极加上高电压后，毛细管中的气体开始放电使氖原子受激，产生粒子数反转。
贮气室与毛细管相连，这里不发生气体放电，它的作用是补偿因慢漏气及管内元件放气或吸附气体造成He,Ne气体比例及总气压发生的变化，延长器件的寿命。
物理实验报告_He-Ne激光器的最佳放电条件

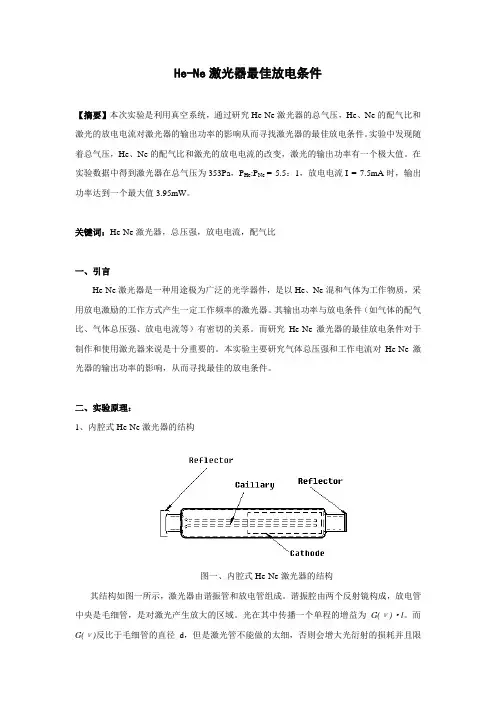

He-Ne激光器最佳放电条件【摘要】本次实验是利用真空系统，通过研究He-Ne激光器的总气压，He、Ne的配气比和激光的放电电流对激光器的输出功率的影响从而寻找激光器的最佳放电条件。
实验中发现随着总气压，He、Ne的配气比和激光的放电电流的改变，激光的输出功率有一个极大值。
在实验数据中得到激光器在总气压为353Pa，P He:P Ne = 5.5：1，放电电流I = 7.5mA时，输出功率达到一个最大值3.95mW。
关键词：He-Ne激光器，总压强，放电电流，配气比一、引言He-Ne激光器是一种用途极为广泛的光学器件，是以He、Ne混和气体为工作物质，采用放电激励的工作方式产生一定工作频率的激光器。
其输出功率与放电条件（如气体的配气比、气体总压强、放电电流等）有密切的关系。
而研究He-Ne激光器的最佳放电条件对于制作和使用激光器来说是十分重要的。
本实验主要研究气体总压强和工作电流对He-Ne激光器的输出功率的影响，从而寻找最佳的放电条件。
二、实验原理：1、内腔式He-Ne激光器的结构图一、内腔式He-Ne激光器的结构其结构如图一所示，激光器由谐振管和放电管组成。
谐振腔由两个反射镜构成，放电管中央是毛细管，是对激光产生放大的区域。
光在其中传播一个单程的增益为G(ν)·l。
而G(ν)反比于毛细管的直径d，但是激光管不能做的太细，否则会增大光衍射的损耗并且限制输出总功率。
毛细管外较粗的管子为储气管，其直径通常为2～5cm 。
储气管与毛细管的气路是相通的，主要用于稳定毛细管内部的工作气压，稳定激光的输出功率和延长其寿命。
由于工作电压很高（一般在4000~8000V ），会引起离子撞击电极材料，尤其是正离子引起的阴极材料的溅射和蒸发会使工作气体压强不断减小，污染谐振腔的反射镜，降低其反射率，所以一般选溅射较弱的Al 作阴极。
2、放电条件对激光输出功率的影响（1）总气压由于自由程与总气压成反比，所以总气压降低时电子的自由程λ增大，电子动能增加，利于粒子数反转，但是如果总气压太小，会使原子数密度降低，总的反转的粒子数减少，这样激光器输出的总功率就降低了。
He—Ne 激光器的最佳放电条件实验报告

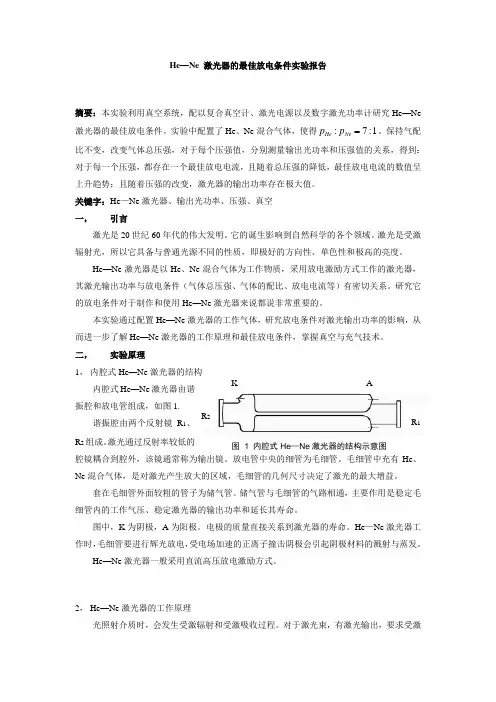

He—Ne 激光器的最佳放电条件实验报告摘要：本实验利用真空系统，配以复合真空计、激光电源以及数字激光功率计研究He—Ne 激光器的最佳放电条件。
实验中配置了He、Ne混合气体，使得:7:1H e N ep p 。
保持气配比不变，改变气体总压强，对于每个压强值，分别测量输出光功率和压强值的关系，得到：对于每一个压强，都存在一个最佳放电电流，且随着总压强的降低，最佳放电电流的数值呈上升趋势；且随着压强的改变，激光器的输出功率存在极大值。
关键字：He—Ne激光器、输出光功率、压强、真空一，引言激光是20世纪60年代的伟大发明。
它的诞生影响到自然科学的各个领域。
激光是受激辐射光，所以它具备与普通光源不同的性质，即极好的方向性、单色性和极高的亮度。
He—Ne激光器是以He、Ne混合气体为工作物质，采用放电激励方式工作的激光器，其激光输出功率与放电条件（气体总压强、气体的配比、放电电流等）有密切关系。
研究它的放电条件对于制作和使用He—Ne激光器来说都说非常重要的。
本实验通过配置He—Ne激光器的工作气体，研究放电条件对激光输出功率的影响，从而进一步了解He—Ne激光器的工作原理和最佳放电条件，掌握真空与充气技术。
二，实验原理1，内腔式He—Ne激光器的结构内腔式He—Ne激光器由谐振腔和放电管组成，如图1.谐振腔由两个反射镜R1R2组成。
激光通过反射率较低的腔镜耦合到腔外，该镜通常称为输出镜。
放电管中央的细管为毛细管。
毛细管中充有He、Ne混合气体，是对激光产生放大的区域，毛细管的几何尺寸决定了激光的最大增益。
套在毛细管外面较粗的管子为储气管。
储气管与毛细管的气路相通，主要作用是稳定毛细管内的工作气压、稳定激光器的输出功率和延长其寿命。
图中，K为阴极，A为阳极。
电极的质量直接关系到激光器的寿命。
He—Ne激光器工作时，毛细管要进行辉光放电，受电场加速的正离子撞击阴极会引起阴极材料的溅射与蒸发。
He—Ne激光器一般采用直流高压放电激励方式。
氦氖激光器电源设计报告
通信与信息工程学院激光器件与应用课程设计班级：电子科学与技术姓名：学号：1207060221指导教师：设计时间：2016.1.4-2016.1.15成绩：评通信与信息工程学院二〇一六年氦氖激光器电源设计1实验目的1)熟悉激光器的基本原理和组成；2)掌握氦氖激光器工作原理；3)掌握气体激光器对电源的要求；4)学会气体激光器电源的设计和制作方法；5)完成3mW氦氖激光器放电电源的制作与调试。
2实验仪器设备He-Ne激光器、万用表、线路板、1N4007型二极管、0.022µF瓷片容器10uF电解电容、1MΩ电阻、44KΩ10W碳膜电阻。
3 氦氖激光器的工作原理3.1 氦氖激光器的基本组成1)放电管放电管由放电毛细管和贮气管构成，其中毛细管处于增益介质工作区，是决定激光器输出性能的关键组成部分，之所以采用毛细管结构是由氖原子的能级结构决定的。
贮气管与毛细管相连，且毛细管的一端有隔板，这是为了保证放电管的工作物质总量，使毛细管内的气体得到不断的更新，减缓了放电时毛细管内的杂质气体的增加和氦氖气压比的变化速率，延长了器件寿命。
普通的氦氖激光器放电管一般用GG17硬质玻璃制成，而高稳定性器件常采用热胀洗漱更小的适应玻璃制成。
2)电极电极有阳极和阴极，阴极多采用冷阴极方式，冷阴极材料多采用阴极溅射效应小，电子发射率高的铝和铝合金制成。
为了进一步增加电子发射截面和降低溅射效应，阴极常制成圆筒状，并有尽可能大的尺寸；阳极一般用钨针制成。
一般氦氖激光器多采用直流放电激励，处于正常辉光放电区域，属于高电压、低电流自持放电，起辉电压约为8kV/m，放电电流在几毫安到几百毫安范围内，作为增益区域的毛细管几乎整体处在正柱区中。
3)光学谐振腔光学谐振腔有一对镀有多层高反射率介质膜的反射镜组成，一般采用平凹腔形式，平面镜为输出镜，透过率约为1%~2%，凹面镜为全反射镜，反射率接近100%。
通常根据谐振腔的结构不同分为内腔式氦氖激光器、外腔式氦氖激光器、半内腔式氦氖激光器、旁轴式氦氖激光器和单毛细管式氦氖激光器。
5-1 氦氖激光器的模式分析 实验报告

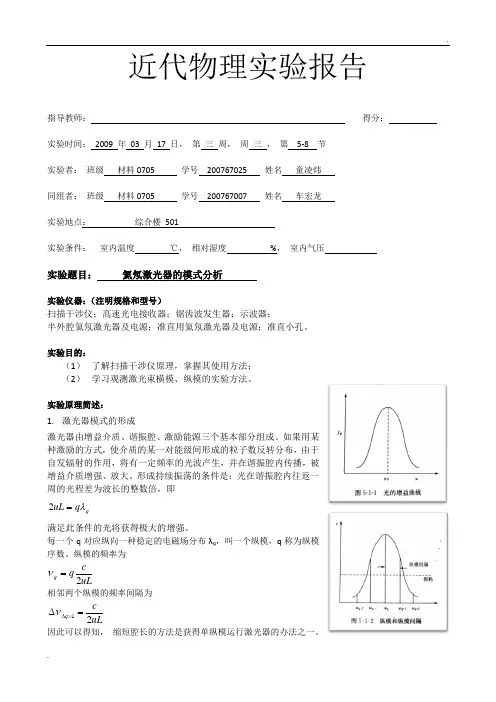

近代物理实验报告指导教师：得分：实验时间： 2009 年 03 月 17 日， 第 三 周， 周 三 ， 第 5-8 节实验者： 班级 材料0705 学号 200767025 姓名 童凌炜同组者： 班级 材料0705 学号 200767007 姓名 车宏龙实验地点： 综合楼 501实验条件： 室内温度 ℃， 相对湿度 %， 室内气压实验题目： 氦氖激光器的模式分析实验仪器：（注明规格和型号）扫描干涉仪；高速光电接收器；锯齿波发生器；示波器；半外腔氦氖激光器及电源；准直用氦氖激光器及电源；准直小孔。
实验目的：（1） 了解扫描干涉仪原理，掌握其使用方法； （2） 学习观测激光束横模、纵模的实验方法。
实验原理简述：1. 激光器模式的形成激光器由增益介质、谐振腔、激励能源三个基本部分组成。
如果用某种激励的方式，使介质的某一对能级间形成的粒子数反转分布，由于自发辐射的作用，将有一定频率的光波产生，并在谐振腔内传播，被增益介质增强、放大。
形成持续振荡的条件是：光在谐振腔内往返一周的光程差为波长的整数倍，即q q uL λ=2满足此条件的光将获得极大的增强。
每一个q 对应纵向一种稳定的电磁场分布λq ，叫一个纵模，q 称为纵模序数。
纵模的频率为uL c qq 2=ν 相邻两个纵模的频率间隔为uLc q 21=∆=∆ν 因此可以得知， 缩短腔长的方法是获得单纵模运行激光器的办法之一。
当光经过放电毛细管时，每反馈一次就相当于一次衍射，多次反复衍射，就在横向的同一波腹处形成一个或多个稳定的衍射光斑。
每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。
模式指激光器内能够发生稳定光振荡的形式，每一个膜，既是纵模，又是横模，纵模描述了激光器输出分立频率的个数，横模描述了垂直于激光传播方向的平面内光场的分布情况。
激光的线宽和相干长度由纵模决定，光束的发散角、光斑的直径和能量的横向分布由横模决定。
，一个膜由三个量子数表示，通常记作TEM mnq 。
氦氖激光器工作电源的研究与设计
性
研 与 析
ｍａ ｃ ｈ ｌｃ ｒ ａ ｏ ｒ ｅ ｎ ｌ ｓ ｓ ａ ｄ ｃ ｍ ｐ ｒ ｓ ｔ ｅ ｓ ｒ ｓ ｗｏ ｎ ｏ ｂ ｅ ｉｃ ｉ ａ ｄ ｔ ａ ｓ ｏ ｍ ｅ ｔ ｈ ｔ ｅ ｅ ｅ ｔ ｉ ｌｓ ｕ ｃ ．ａ ａ ｙ ｅ ｎ ｏ ａ ｅ ｈ ｅ ｉ — ｕ ｄ ｄ ｕ ｌ ｒ ｃｒ ｕ ｔ ｎ ｒ ｎ ｆ ｒ ｒ ｃ ｅ ｒ ｇ ｌ ｔ ｒｃｒ ｕ ｔ Ｔｈ ａ ｅ ｕ ｓ ｆ ｒ ｒ ｎ ｅ ｆ ｃ ｉ ｅ ｙ ｍ ｅ ｈ ｄ ｏ ｉ ｌ ｔ ｎ Ｉ ｓ ｕ ｅ ｕ ｏ ｄ ｓ ｇ ｅ ｕａｏ ｉ ｉ ｃ ． ｅ ｐ ｐ ｒ ｐ ｔ ｏ ｗａ ｄ ａ ｆｅ ｔｖ ｌ ｔ ｏ ｆ ｓｍｕ ａ ｉ ． ｔ ｉ ｓ ｆ ｌｔ ｅ ｉ ｎ ｏ
（ ．Ｄ ｐ ｒ ｎ ｆ ａ ｉ Ｔｈ ｏ ｉｓ ｈ ａ ｅ ｆ ｕｐ ｎ ｏ １ ｅ ａ ｔ ｔ ｓ ｅ ｒ 。ｔ ｅＡｃ ｄ ｍｙｏ ｉ ｍｅ ｔ ｍｍａ ｄ＆ Ｔ ｃ ｎ ｌ ｙ ｅ ｉｇ １ １ １ ，Ｃ ｉａ ｍｅ ｏ Ｂ ｃ ｅ Ｅｑ Ｃ ｎ ｅ ｈ ｏｏ ，Ｂ ｉ ｎ ０ ４ ６ ｈｎ ｇ ｊ ２ ｏｌｇ ｆ ｏ ｔ ｒｄ ａ ｅ ｈ ａ ｅ ｆ ｑ ｉｍｅ ｔＣ ｍｍａ ｄ＆ Ｔｅ ｈ ｏｏ ｙ ｅ ｉ ｇ １ １ １ ，Ｃ ｉａ ．Ｃ ｌ ｅｏ ｓｇａ ｕ ｔ ，ｔ ｅＡｃ ｄ ｍｙ ｏ ｕ ｐ ｎ ｏ ｅ Ｐ Ｅ ｎ ｃ ｎ ｌｇ 。Ｂ ｉｎ ０ ４ ６ ｈｎ ） ｊ
Ｆｅ ｒ ａ ｙ ２ ０ ｂ ｕ ｒ
氦氖 激 好 究器 工 作 电源 的研 究 与 设计 光 电 与
王 明东 宋 胜 利 ，
（ ．装 备指 挥 技 术 学 院 基 础部 ， 京 １ １ １ ２ １ 北 ０ ４６； ．装 备指 挥 技 术 学 院 研 究 生 院 ， 京 ｌ ｌ １ 北 Ｏ ４ ６）
氦氖激光器系列实验
氦氖激光器实验袁庆勇 081273018 信息工程一、实验仪器氦氖激光器、光功率指示仪、硅光电池接收器、狭缝、微动位移台、扫描干涉仪、高速光电接收器及其电源、锯齿波发生器、示波器、氦氖激光器及其电源。
氦氖激光器技术参数：谐振腔曲率半径 1m ∞中心波长 632.8nm共焦球面扫描干涉仪技术参数：腔长20mm凹面反射镜曲率半径20mm凹面反射镜反射率99%精细常数>100自由光谱范围4GHz二、实验目的Ⅰ、氦氖激光束光斑大小和发散角1、掌握测量激光束光斑大小和发散角的方法。
2、深入理解基模激光束横向光场高斯分布的特性及激光束发散角的意义。
Ⅱ、共焦球面扫描干涉仪与氦氖激光束的模式分析1、了解扫描干涉仪原理，掌握其使用方法。
2、学习观测激光束横模、纵模的实验方法。
三、实验原理激光束的发散角和横向光斑大小是激光应用中的两个重要参数，激光束虽有方向性好的特点，但它不是理想的平行光，而具有一定大小的发散角。
在激光准直和激光干涉测长仪中都需要设置扩束望远镜来减小激光束的发散度。
1、激光束的发散角θθ为激光束的发散角，()()0=2/2/z z θλπωω=,z 很大只要我们测得离束腰很远的z 处的光斑大小2 w(z)，便可算出激光束发散角。
2、激光束横向光场分布将光束半径w(z)定义为振幅下降到中心振幅1/e 的点离中心的距离，光束半径w(z)也可定义为光强下将为中心光强e -2倍的点离中心点的距离。
3、光束半径和发散角的测量束腰处的光斑半径为由这个值，也可从算出激光束的发散角θ4、纵模频率差△ν=c/2n 2L ，L 为激光器腔长5、不同横模之间的频率差6、自由光谱范围△λ：7、精细常数F：()F=1-R 四、实验内容1、光强横向分布的测量移动微动平台，使狭缝和硅光电池接收器同时扫过光束，移动的方向应与光传播方向垂直。
每隔0.1~0.2mm ，记录光功率指示仪的读值，重复测量三次，进行激光束的光强横向分布测量，测量Z 值。
