水泥剂量滴定曲线
水泥滴定实验
水泥稳定类基层混合料中水泥剂量EDTA试验步骤摘要：在分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm 筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。
0引言对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。
目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm 的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。
为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。
1级配的采用本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。
图1基层级配曲线2两种方式EDTA滴定标准曲线的确定采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。
取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。
试验结果如表1、表2、图2、图3所示.表1过2.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）EDTA消耗量平均值图2过2.5mm筛孔的EDTA标准滴定曲线表2过9.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）EDTA消耗量平均值图3过9.5mm筛孔的EDTA标准滴定曲线3采用两种标准滴定曲线试验的结果将预先设计好的水泥剂量4%、%、5%分别加入到配制好的三份混合料中，搅拌均匀后分别过2.5mm和9.5mm筛孔，取过筛后的试样300g，采用EDTA方法进行滴定，其试验结果如表3所示。
水泥剂量测定方法原理及影响因素

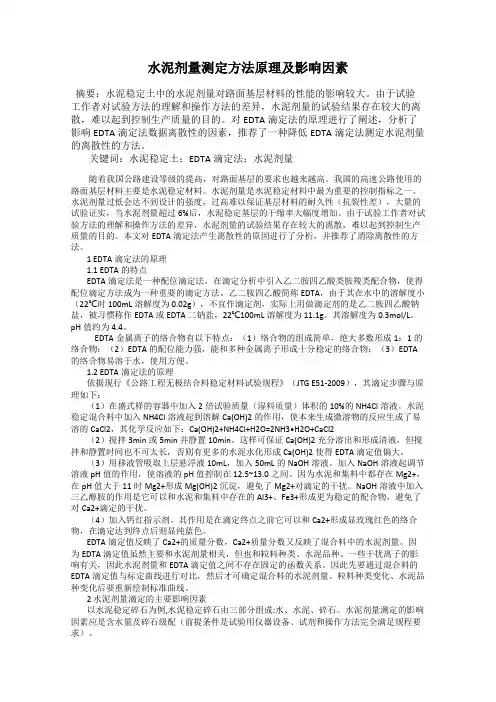

水泥剂量测定方法原理及影响因素摘要：水泥稳定土中的水泥剂量对路面基层材料的性能的影响较大。
由于试验工作者对试验方法的理解和操作方法的差异，水泥剂量的试验结果存在较大的离散，难以起到控制生产质量的目的。
对EDTA滴定法的原理进行了阐述，分析了影响EDTA滴定法数据离散性的因素，推荐了一种降低EDTA滴定法测定水泥剂量的离散性的方法。
关键词：水泥稳定土；EDTA滴定法；水泥剂量随着我国公路建设等级的提高，对路面基层的要求也越来越高。
我国的高速公路使用的路面基层材料主要是水泥稳定材料。
水泥剂量是水泥稳定材料中最为重要的控制指标之一。
水泥剂量过低会达不到设计的强度，过高难以保证基层材料的耐久性（抗裂性差），大量的试验证实，当水泥剂量超过6%后，水泥稳定基层的干缩率大幅度增加。
由于试验工作者对试验方法的理解和操作方法的差异，水泥剂量的试验结果存在较大的离散，难以起到控制生产质量的目的。
本文对EDTA滴定法产生离散性的原因进行了分析，并推荐了消除离散性的方法。
1 EDTA滴定法的原理1.1 EDTA的特点EDTA滴定法是一种配位滴定法，在滴定分析中引入乙二胺四乙酸类胺羧类配合物，使得配位滴定方法成为一种重要的滴定方法。
乙二胺四乙酸简称EDTA，由于其在水中的溶解度小（22℃时100mL溶解度为0.02g），不宜作滴定剂，实际上用做滴定剂的是乙二胺四乙酸钠盐，被习惯称作EDTA或EDTA二钠盐，22℃100mL溶解度为11.1g。
其溶解度为0.3mol/L。
pH值约为4.4。
EDTA金属离子的络合物有以下特点：（1）络合物的组成简单，绝大多数形成1：1的络合物；（2）EDTA的配位能力强，能和多种金属离子形成十分稳定的络合物；（3）EDTA 的络合物易溶于水，使用方便。
1.2 EDTA滴定法的原理依据现行《公路工程无极结合料稳定材料试验规程》（JTG E51-2009），其滴定步骤与原理如下：（1）在盛式样的容器中加入2倍试验质量（湿料质量）体积的10%的NH4Cl溶液。
水泥剂量滴定
水泥或石灰稳定土中水泥或石灰剂量的测定方法（EDTA滴定法）本方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。
本方法也可以用来测定水泥和石灰综合稳定土中结合料的剂量。
1、仪器设备：（1）滴定管（酸式）50mL，1支。
（2）滴定台，1个。
（3）滴定管夹，1个。
（4）大肚移液管：10mL，10支。
（5）锥形瓶（即三角瓶）：200mL，20个。
（6）烧杯：2000mL（或1000mL）,1只；300mL，10只。
（7）容量瓶：1000mL，1个。
（8）搪瓷杯：容量大于1200mL,10只。
（9）不锈钢棒（或粗玻璃棒），10根。
（10）量筒:100mL和5mL，各一只；50mL，2只。
（11）棕色广口瓶：60mL,1只（装钙红）。
（12）天平：称量500g、感量0.5g和称量100g、感量0.1g，各一台。
（13）秒表1只。
（14）表面皿：φ9cm，10个。
（15）研钵：φ12～13cm，1个。
（16）土样筛：筛孔2.0mm或2.5mm，1个。
（17）洗耳球（1两或2两），1个（18）精密试纸：PH12～14（19）聚乙烯桶20L,1个（装蒸馏水）；10L，2个（装氯化铵及EDTA二钠标准液）；5L，1个（装氢氧化钠）。
（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
（21）洗瓶（塑料）500mL,1只。
2、试剂（1）0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL。
（2）10％氯化铵（NH4CL）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
（3）1.8％氢氧化钠（内含三乙醇胺）溶液：用100g电子天平称18g氢氧化钠（NaOH）（分析纯），放入洁净干燥的1000mL烧杯中，加1000mL蒸馏水使其全部溶解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
水泥滴定实验
水泥稳定类基层混合料中水泥剂量EDTA试验步骤摘要：在分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm 和9.5mm筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。
0 引言对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。
目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。
为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。
1 级配的采用本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。
图1基层级配曲线2 两种方式EDTA滴定标准曲线的确定采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。
取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。
试验结果如表1、表2、图2、图3所示.表1 过2.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 11.2 18.6 24.6 29.8 0.7 11.6 18.3 24.4 30.1 0.6 11.4 18.8 24.3 29.7EDTA消耗量平均值0.7 11.4 18.6 24.4 29.9 图2 过2.5mm筛孔的EDTA标准滴定曲线表2 过9.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 10.9 17.1 23.4 27.7 0.7 10.6 17.3 23.2 27.5 0.8 10.5 17.4 23.1 27.6EDTA消耗量平均值0.7 10.7 17.3 23.2 27.6图3 过9.5mm筛孔的EDTA标准滴定曲线3 采用两种标准滴定曲线试验的结果将预先设计好的水泥剂量4%、4.5%、5%分别加入到配制好的三份混合料中，搅拌均匀后分别过2.5mm和9.5mm筛孔，取过筛后的试样300g，采用EDTA方法进行滴定，其试验结果如表3所示。
水泥(石灰)剂量检测报告(EDTA法)报告模板
右幅距中 8m
EDTA消耗量（mL） 21.3 21.2 21.5 21.3 21.5 21.4
以下空白
取样人 见证人 样品状态
无杂物
查标准曲线所得剂量（%） 8.0 8.0 8.1 8.0 8.1 8.1
平均值 （%） 8.0
8.0
8.1
仪器设备 电子天平、酸式滴定管（50mL） 检验依据
检测结论 灰剂量实测值见上表。
环境பைடு நூலகம்件 温度： 23.2℃ 备注 /
湿度： / %
说明
1、本检验检测报告无检验检测专用章和资质认定标志章无效；无检测、审核、批准签字无效。 2、本检验检测报告复制未加盖检验检测专用章无效。 3、若有异议或需要说明之处，请于收到报告之日起十五日内书面提出，逾期不予受理。
检测单位：
批准：
审核：
检测：
第1页共1页
委托编号： 委托单位 工程名称 工程地点
水泥（石灰）剂量检测报告（EDTA法）报告
委托日期 检测日期 报告日期
工程部位
检验类别
取样单位
见证单位
试样名称 8%灰土（土场）
标准曲线公式 y=1.91x+5.94
样品编号
桩号
位置
1
RYK8+090
右幅距中 6m
2
RYK8+130
右幅距中 11m
3
RYK8+145
水泥剂量滴定试验步骤
水泥剂量滴定试验步骤
1.EDTA配制：称取EDTA37.23克。
用40-50 的蒸馏水溶解，冷却后定容至1000ml。
2.氯化铵溶液配制：称500克氯化铵，加蒸馏水4500ml溶解。
3.氢氧化钠配制：称18克氢氧化钠，放入洁净的烧杯中，加1000ml蒸馏水使其全部溶解，待冷却后加入2ml三乙醇胺，搅拌均匀后储存在玻璃罐中。
4.钙红指示剂配制：将0.2克钙试剂羧酸钠与20克预先在烘箱中烘1小时的硫酸钾混合，放入研钵中研细，储存于棕色广口瓶中待用。
5.取样1000克，加氯化铵溶液2000ml，搅拌5分钟，静置10分钟。
6.将上部清液转移至300ml的烧杯内搅匀加盖待用。
7.用移液管吸取上面清液10ml，放入200ml的三角瓶内，用量管吸取氢氧化钠50ml,加入三角瓶内，此时测溶液的PH值为12.5-13。
8.加入约0.2克钙红指示剂摇匀，溶液呈玫瑰红色。
9.滴定管中加入EDTA溶液并记录体积V1
10.开始滴定，边滴定边摇匀，仔细观察溶液的颜色，溶液颜色变为紫色时，放慢滴定速度，摇匀，直到纯蓝色为终点，记录EDTA的体积V2
11.计算V2-V1，查标准曲线表确定水泥剂量。
水泥剂量EDTA(龄期效应)标准曲线研究
水泥剂量EDTA(龄期效应)标准曲线研究刘文胜中建五局土木工程有限公司摘要：水泥稳定材料中水泥剂量的多与少，可将直接影响水泥稳定材料强度能否满足设计和施工技术规范的要求，也将影响道路的整个施工质量。
实际上，在水泥稳定基层施工前的标准试验中，我们往往只作水泥剂量EDTA标准曲线的标定试验，而忽略了龄期效应标准曲线的标定试验。
本文以城市引水隧洞暗渠工程附属道路路面基层水泥稳定级配碎石施工为例，主要阐述水泥剂量EDTA标准曲线和龄期效应标准曲线的标定及其控制要点。
关键词：水泥稳定基层施工；水泥剂量；标准曲线；研究1引言水泥剂量EDTA(龄期效应)标准曲线标定，准确与否将直接影响对道路基层质量的正确评判。
这不仅是基层水泥剂量的多少问题，而是水泥稳定混合料强度能否满足设计和施工技术规范要求的问题，也是基层水泥稳定混合料试验项目的必测项目之一。
2定义以水泥为结合料，通过加水与被稳定材料（如碎石、天然砾石）共同拌和形成的混合料，经压实和养生后，当其抗压强度符合设计和施工技术规范规定的要求时，称为水泥稳定材料；以水泥质量占全部干燥被稳定材料（如级配碎石混合料）质量(不包括水泥和水的质量)的百分率表示,称为水泥剂量；以EDTA二钠标准溶液消耗量为纵坐标，以水泥剂量为横坐标，制图而成的一根顺滑曲线，称为EDTA标准曲线。
3测定方法水泥稳定混合料在水泥终凝之前必须完成水泥剂量的测定，否则就需使用相应龄期的EDTA二钠标准溶液消耗量的标准曲线来确定。
水泥剂量常用测定方法是EDTA滴定法。
EDTA滴定法的化学原理：先用浓度为10%的氯化铵（NH4CL）溶液溶出水泥稳定材料中的Ca2+，然后使用EDTA二钠标准溶液夺取Ca2+，EDTA二钠标准溶液的消耗量与相应的水泥剂量存在近似线性关系。
4EDTA标准曲线EDTA标准曲线标定，准确与否可将对现场施工水泥稳定混合料中实际水泥剂量产生正确或错误的测定。
下面以6.0%水泥稳定级配碎石混合料来介绍EDTA标准曲线的标定。
水泥剂量滴定试验步骤
水泥剂量滴定试验步调之宇文皓月创作
1.EDTA配制：称取EDTA37.23克。
用40-50的蒸馏水溶解，冷却后定容至1000ml。
2.氯化铵溶液配制：称500克氯化铵，加蒸馏水4500ml溶解。
3.氢氧化钠配制：称18克氢氧化钠，放入洁净的烧杯中，加1000ml蒸馏水使其全部溶解，待冷却后加入2ml三乙醇胺，搅拌均匀后储存在玻璃罐中。
4.钙红指示剂配制：将0.2克钙试剂羧酸钠与20克预先在烘箱中烘1小时的硫酸钾混合，放入研钵中研细，储存于棕色广口瓶中待用。
5.取样1000克，加氯化铵溶液2000ml，搅拌5分钟，静置10分钟。
6.将上部清液转移至300ml的烧杯内搅匀加盖待用。
7.用移液管吸取上面清液10ml，放入200ml的三角瓶内，用量管吸取氢氧化钠50ml,加入三角瓶内，此时测溶液的PH值为12.5-13。
8.加入约0.2克钙红指示剂摇匀，溶液呈玫瑰红色。
9.滴定管中加入EDTA溶液并记录体积V1
10.开始滴定，边滴定边摇匀，仔细观察溶液的颜色，溶液颜色变成紫色时，放慢滴定速度，摇匀，直到纯蓝色为终点，记录EDTA的体积V2
11.计算V2-V1，查尺度曲线表确定水泥剂量。
