中考初三九年级物理电学复习
电学中考分值：24分－－28分命题形式：填空、选择、实验、计算中考热点概括一．电路、电流、电压和电阻【考点聚焦】这部分知识涉及到的考点有：1.电路的基本组成部分及各部分的作用。
2.电流的符号和单位，串、并联电路的电流特点。
3.电压的符号和单位，串、并联电路的电压特点。
4.电阻的符号和单位，滑动变阻器及其作用。
【呈现形式】以上考点常以填空题、计算题的形式出现，在考查知识的基础上，对知识点进行理解应用，其中知识点2、3和4多以在电路中出现综合考查电流和电压的特点的形式出现。
二、欧姆定律【考点聚焦】这部分知识涉及到的考点有：1.欧姆定律的内容及应用。
2.伏安法测电阻。
【呈现形式】以上考点常以填空题、选择题和计算题的形式出现，不光是对知识的内容的了解，更重要的是对知识的迁移应用。
多以和串并联电路的电流电压特点综合考查的形式出现。
三、电功、电热、电功率和生活用电【考点聚焦】这部分知识涉及到的考点有：1.电功的符号和单位，电功的计算公式。
2.电功率的符号和单位，电功率的计算公式。
3.测量小电灯电功率。
4.电热的符号和单位，电热的计算公式。
5.安全用电的原则。
【呈现形式】以上考点常以选择题和计算题的形式出现，从对知识内容的了解上，逐步延伸到对知识点的巩固应用。
知识点1、2和4多以混合起来综合考查，再结合串并联电路的电压、电流特点和欧姆定律的使用的形式出现，知识点3多以实验探究形式出现。
四、电磁现象【考点聚焦】这部分知识涉及到的考点有：1.电流的磁效应。
2.安培定则。
3.电磁感应现象。
4.电动机和发电机的工作原理。
【呈现形式】以上考点常以填空题、选择题或作图题的形式出现，对知识理解的基础上达到应用的目的。
其中知识点1、3、4多以考查基础知识的像是出现，知识点2多以作图题中考查电磁铁的极性或绕线的形式出现。
典型例题剖析【例题1】（2011江苏无锡，第27题）在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好。
(1)请写出发生上述现象的三个可能原因：；；．(2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况．著电流表有示数，说明上述现象产生的原因是(写出一个可能原因)；若电流表无示数，说明上述现象产生的原因是。
(3)小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因。
此操作方案是否可行，请说明理由【解析】本题考查的是电路故障问题及学生多向思维能力，一般情况下，在串联电路中灯与电阻的串联组合是较难问题，需要由电压表有无示数而定如图所示，电压表有示数，则有可能电阻R断路（电压表相当于与灯串联）、灯L短路（电压表直接测电源）、灯泡两端电压远小于额定电压。
【答案】(1)电阻R断路、灯L短路、灯泡两端电压远小于额定电压(2) 灯L短路电阻R断路(3)不可行会造成电源短路【例题2】瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】⑴按图所示的电路图连接电路；⑵闭合开关，用电压表测出L1两端的电压；⑶在测L2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；⑷测出AC间的电压.【交流与评估】⑴在拆接电路时,开关必须_________；⑵瑞瑞同学用上面的方法能否测出L2两端的电压?为什么? ___________________________.⑶方法改进后，所测出AB、BC、AC间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）.⑷这个实验在设计方案上还存在的不足之处是：___________________________.【解析】本题考查的是串联电压，解题的关键是理解应用串联电路的电压特点。
为了不造成短路，开关要断开，电压表连接时要考虑量程和正负接线柱。
为了减小误差，实验要做三次，一次实验得出的结论存在偶然性。
【答案】(1)断开⑵不能,因为电压表的正负接线柱接反了⑶不等于⑷以一次实验得出物理规律.【例题3】（2011四川广安，卷II第15题）如图9所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图。
(1)(2分)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来。
(2)(2分)实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象。
其错误属于（）A．电流表的正负接线柱接反 B．电压表的量程选小了C．电阻R x发生了短路 D．把滑动变阻器下端两接线柱连入电路（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数(填“变大”、“变小”或“不变”)。
（4）实验过程中，某次电流表和电压表的示数如图9丙所示，此时测得的R x= Ω。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是。
【解析】本题考查的是伏安法测电阻的实验，解题的关键是熟悉实验探究的的过程和实验注意事项。
连接电路时要注意使电压表并联，电流表串联，注意量程选择和正负接线柱。
电压表和电流表的读数要根据量程和分度值，通过公式R=U/L计算电阻的值。
电路故障时，说明短路中有电流，没有电压，所以应该从电压表上找原因，可能是接线柱松脱，可能是接触不良。
该实验电路图同样适合测量小灯泡的电功率，利用公式P=UI计算即可。
【答案】（1）如图所示(2)C (2分) (3)变小(4)5 (5) 减小误差【例题4】在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应，电流表的量程应选0~ A。
(2)请你用笔画线代替导线，将图中的实物电路连接完整。
(3)闭合开关前，图中滑动变阻器的滑片P应位于（选填“A”或“B”）端。
(4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图所示）为ArrayV，若他想测量小灯泡的额定功率，应将图23中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V。
(5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I －U图像，根据图像信息，可计算出小灯泡的额定功率是 W。
(6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）。
【解析】本题考查的是用伏安法测量小灯泡的电功率，解题的关键是熟悉实验探究的过程和注意事项。
根据小灯泡的额定电压和电阻可以利用I=U/R计算小灯泡正常发光时的电流，从而选择电流表的量程。
开关闭合前，为了保护电路，滑动变阻器连入电路中的电阻要最大。
电压表的读数要注意选择的量程和分度值。
根据图像，当电压是2.5V 时，电流是0.2A ，带入公式P 额=UI 计算。
如果电压表串联在电路中，电路终究没有电流，但是电压表有示数，灯泡开路或灯丝断开或灯座接触不良都会造成这个现象。
【答案】（1）断开 0.6 （2）如答图所示 （3）A （4）2.2 B （5）0.5 （6）小灯泡开路（或小灯泡灯丝断了 或小灯泡灯座接触不良或小灯泡接线 柱接触不良）【例题5】下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2 均为电热丝．求：（1）电烤箱在高温挡正常工作10min 所消耗的电能； （2）电路中R 1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R 1的功率．【解析】本题考查的是电能、电功率，解题的关键是分析电路中的电流、电压关系，利用公式计算电能和电功率。
对于本题的电路，如果开关S 2闭合，造成R 2短路，电路中只有一个电阻，总电阻相对减小，总电流相对增大了，电阻R1消耗的功率利用公式P=I 2R 1t 计算后发现增大了，相同的时间，产生的电能也就多，是高档，同样发现S 2断开时是低挡。
高档时，消耗的电能等于所做的电功，这时电路中只有一个电阻R 1，电压就是电源电压，功率是高档功率，电功计算公式可使用W=P 高t.计算R 1的阻值可以通过高档功率和电源电压利用公式R 1=U 2/P 高。
处于低温挡时，电路中的两个电阻串联，知道低温挡功率和电源电压利用公式I=P 低/U 得出电路中的电流。
知道电流和R 1的阻值，R 1的功率可以通过P 1=I 2R 1。
【答案】达标检测练习一、填空题1．（2011年安徽省第14题）如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮【答案】B2．（2011年安徽省第16题）实验室有甲、乙两只灯泡，甲标有“15V 1.OA”字样，乙标有“10V 0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)A．25V B．35V C．17.5V D．12.5V【答案】C3．(2011重庆，第6题)某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2 V时，电流为0.6A图4【答案】C4．（2011山东滨州，第7题）由公式I=U/R变形得R=U/I，对此，下列说法正确的是A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零【答案】C5．（2011年山东省潍坊市第10题）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与电流表A1的示数差逐渐变小【答案】C6．（2011年福建省福州第14题）如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（）【答案】C7．（2011浙江杭州，第5题）在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω2A”字样，当滑片由A端滑动B端的过程中（）A．电阻R两端的电压不断变大B．电阻R的功率不断变小C．滑动变阻器两端的电压不断变小D．滑动变阻器的功率不断变大【答案】B8．（2011浙江义乌，第20题）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。

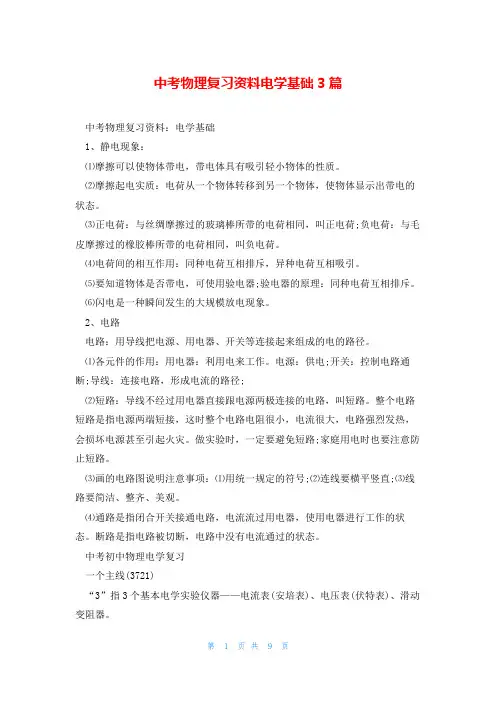

中考物理复习资料电学基础3篇
中考物理复习资料电学基础3篇中考物理复习资料：电学基础1、静电现象：⑴摩擦可以使物体带电，带电体具有吸引轻小物体的性质。
⑵摩擦起电实质：电荷从一个物体转移到另一个物体，使物体显示出带电的状态。
⑶正电荷：与丝绸摩擦过的玻璃棒所带的电荷相同，叫正电荷;负电荷：与毛皮摩擦过的橡胶棒所带的电荷相同，叫负电荷。
⑷电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
⑸要知道物体是否带电，可使用验电器;验电器的原理：同种电荷互相排斥。
⑹闪电是一种瞬间发生的大规模放电现象。
2、电路电路：用导线把电源、用电器、开关等连接起来组成的电的路径。
⑴各元件的作用：用电器：利用电来工作。
电源：供电;开关：控制电路通断;导线：连接电路，形成电流的路径;⑵短路：导线不经过用电器直接跟电源两极连接的电路，叫短路。
整个电路短路是指电源两端短接，这时整个电路电阻很小，电流很大，电路强烈发热，会损坏电源甚至引起火灾。
做实验时，一定要避免短路;家庭用电时也要注意防止短路。
⑶画的电路图说明注意事项：⑴用统一规定的符号;⑵连线要横平竖直;⑶线路要简洁、整齐、美观。
⑷通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。
断路是指电路被切断，电路中没有电流通过的状态。
中考初中物理电学复习一个主线(3721)“3”指3个基本电学实验仪器——电流表(安培表)、电压表(伏特表)、滑动变阻器。
“7”指7个电学物理量(初中)——电量、电流、电压、电阻、电功、电功率、电热。
“2”指2个基本电路连接方式——串联电路、并联电路。
“1”指1种最为典型的电学实验方法——伏安法(测电阻、电功率等)。
两个规律指：欧姆定律、焦耳定律(内容、公式、适用范围)。
三串公式指：基本公式(定义式)、导出式、比例式。
现在就各要点进行详细说明：一对3个电学仪器要求掌握如下：电流表、电压表(作用、电路符号、量程、最小刻度值、使用规则)，滑动变阻器(使用方法、电路中的作用)。
中考九年级物理总复习《电学》部分精讲PPT
R1
2、欧姆定律： 导体中的电流，跟导体两端的电 压成正比， 跟导体的电阻成反比.(适用于纯电阻电
路,使用时注意同一性原则)
U I= R
（1）导体的电阻一定，导体中的电流跟导体两端的 电压电压成正比. （2）导体两端的电压一定，导体中的电流跟导体的电阻 成反比.
2：如图所示，当滑动变阻器的滑片 P由中点向 a端 滑动过程中，通过小灯泡的电流变化情况是（ ） A 逐渐变大 B 逐渐变小 L a b C 先为小，后变大 P D 先变大后变小，直至为零
电路
用电器 消耗电能的装置
开关
控制电路通断
导线 连接电路输送电能
导体
电 源
提供电能和电压 的装置
照明电路电压 安全电压 220V
绝缘体
不高于36V
四、电路 由电源、用电器、开关和导线组成。 1、组成： ①电源:能够提供电流的装置，或把其他 形式的能转化为电能的装置。 作用：在电源的内部正极不断地聚集正 电荷负极聚集负电荷。以持续对外供电。 化学电池
U2=6V
2、当电路发生变化时的电路计算 • 电路变化一般由电键的断开和闭合，滑动变阻 器滑片移动来进行电路变化，电路中电表的变化 进行电路变换 • 解题思路：当电路发生变化时，一般情况下， 原有电路的电源电压不变，或原有电路的定值电 阻不变列出等式
进入例一 进入例二 进入例三
返回欧姆定律
例一：如图R1=10Ω R2=20Ω 电流表A的示数为0.3A，
5.电路的识别
S1
L1
L2
1. 流向法：
从电源正极出发，
S2
S2 S1 L2 L1
沿电流的方向，经过
用电器一直到达电源 的负极。
2.节点法：
2023年初三物理知识点电学(10篇)
初三物理知识点电学篇一2、说明：(请注意理想情况功的原理可以如何表述?)①功的原理是一个普遍的结论，对于任何机械都适用。
②功的原理告诉我们：使用机械要省力必须费距离，要省距离必须费力，既省力又省距离的机械是没有的。
③使用机械虽然不能省功，但人类仍然使用，是因为使用机械或者可以省力、或者可以省距离、也可以改变力的方向，给人类工作带来很多方便。
④我们做题遇到的多是理想机械(忽略摩擦和机械本身的重力)理想机械：使用机械时，人们所做的功(fs)=直接用手对重物所做的功(gh)。
3、应用：斜面①理想斜面：斜面光滑;②理想斜面遵从功的原理;③理想斜面公式：fl=gh，其中：f：沿斜面方向的推力;l：斜面长;g：物重;h：斜面高度。
如果斜面与物体间的摩擦为f，则：fl=fl+gh;这样f做功就大于直接对物体做功gh。
初三物理知识点电学篇二磁体和磁极1.磁性：物体吸引铁、镍、钴等物质的性质。
2.磁体：具有磁性的物体叫磁体(吸铁性)。
它有指向性：指南北。
3.磁极：磁体上磁性最强的部分叫磁极。
① 任何磁体都有两个磁极，一个是北极(n极);另一个是南极(s极)② 磁极间的作用：同名磁极互相排斥，异名磁极互相吸引。
4.磁化：使原来没有磁性的物体带上磁性的过程。
磁场和磁感线5.磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的。
6.磁场的基本性质：对入其中的磁体产生磁力的作用。
7.磁场的方向：在磁场中的其中一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8.磁感线：①描述磁场的强弱和方向而假想的曲线。
②磁体周围的磁感线是从它北极出来，回到南极。
③磁感线越密的地方磁场越强。
④磁感线不相交。
9.磁场中特定点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10.地磁的北极在地理位置的南极附近;而地磁的南极则在地理位置的北极附近。
(地磁的南北极与地理的南北极并不重合，它们的交角称磁偏角，这是我国学者：沈括最早记述这一现象。

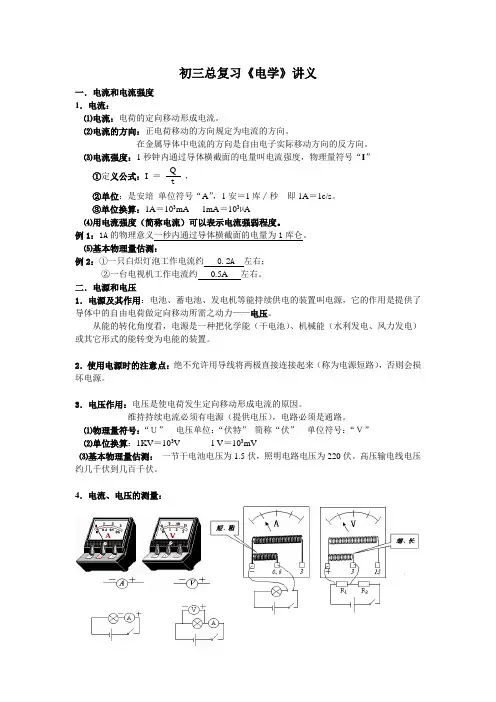

初三总复习《电学》讲义
初三总复习《电学》讲义一．电流和电流强度1．电流：⑴电流：电荷的定向移动形成电流。
⑵电流的方向：正电荷移动的方向规定为电流的方向。
在金属导体中电流的方向是自由电子实际移动方向的反方向。
⑶电流强度：1秒钟内通过导体横截面的电量叫电流强度，物理量符号“I”①定义公式：I ＝Qt，②单位：是安培单位符号“A”，1安＝1库∕秒即1A＝1c/s。
③单位换算：1A＝103mA 1mA＝103µA⑷用电流强度（简称电流）可以表示电流强弱程度。
例1：1A的物理意义一秒内通过导体横截面的电量为1库仑。
⑸基本物理量估测：例2：①一只白炽灯泡工作电流约 0.2A 左右；②一台电视机工作电流约0.5A 左右。
二．电源和电压1．电源及其作用：电池、蓄电池、发电机等能持续供电的装置叫电源，它的作用是提供了导体中的自由电荷做定向移动所需之动力——电压。
从能的转化角度看，电源是一种把化学能（干电池）、机械能（水利发电、风力发电）或其它形式的能转变为电能的装置。
2．使用电源时的注意点：绝不允许用导线将两极直接连接起来（称为电源短路），否则会损坏电源。
3．电压作用：电压是使电荷发生定向移动形成电流的原因。
维持持续电流必须有电源（提供电压），电路必须是通路。
⑴物理量符号：“Ｕ”电压单位：“伏特”简称“伏”单位符号：“Ｖ”⑵单位换算：1KV＝103V 1 V＝103mV⑶基本物理量估测：一节干电池电压为1.5伏，照明电路电压为220伏。
高压输电线电压约几千伏到几百千伏。
4．电流、电压的测量：⑴几点说明：电流表、电压表都是利用电流的磁效应工作的电流表相当于一根又短又粗的导线，所以电阻很小，在电路里可近似认为电阻为0； 电压表相当于一根又长又细的导线，所以电阻很大。
在电路里可近似认为电阻为∞。
例题1：下列电路中，电流表和电压表接法正确的是………………………（ ）A ．甲图；B ．乙图；C ．丙图；D ．丁图。
三．电阻：1．电阻概念：导体对电流的阻碍作用叫电阻⑴计算公式：R ＝ U I单位：欧姆“Ω” 单位换算：1ＭΩ＝103K Ω 1K Ω＝103Ω ⑵关于R ＝ U I的物理含义：电压与电流强度的比值大小反映了电阻的大小，电阻大小决定了比值的大小。
中考物理专题复习资料——电学(二)
⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。
电流做功的过程就是电能转化为其他形式能量的过程。
电流做了多少功，就有多少电能转化为其他形式的能量。
2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。
⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。
②最后一位有红色标记的数字表示小数点后一位。
如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。
（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。
它是反映电流做功快慢的物理量。
2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。
3246832654额定功率：用电器在额定电压下的功率。
P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
九年级物理电学专题
R2 S2
R1
U
图2-4
能力提升
3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断 开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断 开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大 ? S S
能力提升
3、如图2-4所示,U=6V,保持不变, R1=3Ω,求：当（1）S1 S2闭合, S3断 开时,电流表的读数为5 A,通过R2 的电流多大? R2电阻多大?（2）S1 S2断 开, S3闭合时, R2 的电功率是多大? （3）S1 断开, S2 S3闭合时,通电1min, R1 所做的功是多大 ? S S S S
图1-3 U=9v R1 R2
“6v3w”
评析： 解题方法的分析、小结：
评析（解题方法的分析、小结。）
1.理解掌握串联电路特点、公式。 2.用串联电路特点公式、欧姆定律公式、电功率求解时， 只要知道两个量就可以求出第三个量。 3.解题时要认真审题,找出题所给的信息,利用已学的知 识求解。 4.要能知道出题者的出题意图。他想考我什么知识点？ 出题的人会从不同角度给你两个已知量。有的已知量 不会轻易被你看出的。只要你能找到就一定能求解。
1 3 1 3
R2 S2 R1=3Ω U1=6V I1=2A
R2= U2=6V I2=3A S2
R1
I=5A
U
图2-4
U
图2-4
U=6v
已知： U=6V R1=3Ω
求：1.I2=? R2=?
2.P2=?
3.W1=?
解: （1）S1 S2闭合, S3断开时,电流表的读数为5 A, R1R2组成 并 联电路。
初三物理电学专题复习,知识点,总结
电学专题复习（一）复习方法指导1、短路及其危害（1）短路：直接用导线把电源正、负极连接起来的电路叫短路。
（2）短路的危害：使电流过大、损坏电源、导线。
（3）怎样排除短路。
可采用“电流的流向法”，用颜色笔分别描画出从电源正极到负极的各条路径。
其中只要一条路径上没有用电器，这个电路就发生了短路。
2、局部短路：如果导线接到一部分用电器两端，这部分用电器不再起作用，但还有其它用电器，这种电路叫局部短路。
例：当开关S闭合时，灯L2将被局部短路。
3、怎样识别电路接法：（1）有两个用电器的电路可用“电流的流向法”判断，若只有一条路径是串联，有两条路径是并联。
（2）有三个用电器的电路除串联、并联外，还有混联。
若只有一条电流路径，则三个用电器串联；若有三条电流的路径，并且三个用电器分别在三个支路上，则这个电路是并联。
若有两条电流路径，有一个用电器在干路上，或有两个用电器串联在一条支路上，这个电路是混联。
4、串、并联电路的等效电阻在串联或并联电路中，用一个电阻代替电路中的几个电阻，这个电阻叫原来几个电阻的等效电阻，又叫总电阻。
计算总电阻要注意以下几点：（1）总电阻跟几个电阻之和含义不同。
（2）总电阻不一定大于各部分电阻值，并联电路中的总电阻小于每一个分电阻。
（3）n个相同电阻串联，总电阻R串=nR，n个相同电阻并联，总电阻R并=R/n。
（4）两个电阻并联，总电阻R并=R1R2/R1+R2。
5、串、并联电路中的比例关系：（1）串联：电压的分配跟电阻成正比。
（2）并联：电流的分配跟电阻成反比。
6、怎样分析变化的电路：由滑动变阻器的滑片移动或开关的启闭，会引起电路结构的改变，或使电路的电阻改变，从而造成电路中电流和电压的变化，这一类电学题叫电路变化题。
（1）串联电路。
一般的解题方法有两种：①运用串联电路特点和欧姆定律从局部到整体再到局部的分析方法。
②利用串联电路的比例关系分析：（2）并联电路一般解法有两种。
①先“部分”→再“整体”→再“局部”。
九年级物理中考电学专题复习
九年级物理电学专题专题1电路电流电压电阻基础题一、选择题1.实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳．下列可用来制作这种高凳的材料是()第1题图A. 不锈钢B. 铁C. 铝合金D. 木头2.如图所示，闭合开关后，下列说法不正确．．．的是()第2题图A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断3.按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转．电路中仅有一处故障，故障可能是()第3题图A. 电阻R1断路B. 电阻R1短路C. 滑动变阻器R断路D. 滑动变阻器R短路4. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯．要求红、绿、黄灯可独立发光，他设计了如图所示的电路图．其中符合题意的是()5.某同学利用表格中的几种导体探究影响导体电阻大小的因素．下列说法正确的是()A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④二、填空题6. 如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电，这种现象叫做________，当与毛皮摩擦过的橡胶棒靠近吸管带电一端时，吸管被排斥，则在摩擦过程中吸管________(选填“得到”或“失去”)电子．第6题图7.如图所示是一个玩具电动车的简化电路图．第7题图(1)只闭合开关S1，电路为________的简单电路；电动车运动，将电能主要转化为________能．(2)要使得小灯泡L和电动机并联，则电路中的开关闭合情况为________________．(3)给电动车的电池充电时，电池相当于电路中的________.三、识图、作图题8.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接．要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉．第8题图9. 根据图甲的实物电路，在虚线框内画出对应的电路图．第9题图拔高题10. 在“探究并联电路电流特点”的实验中，小华设计了如图甲所示的电路进行实验．第10题图(1)连接电路时，开关应处于______状态.(2)实验中，在A、B、C三处各接入一个电流表，并选择合适的量程．闭合开关，测得A、B、C三处的电流分别为I A、I B、I C，更换多组________(选填“相同”或“不同”)规格的灯泡重复实验，部分实验数据如表所示．(3)分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是___________________(写出关系式).(4)小华在某次实验时，测得C处电流I C为0.30 A，观察到A处电流表指针位置如图乙所示，则A处电流大小为________A．(5)小华先将电流表接在灯泡L1所在的支路上，闭合开关，观察到灯泡L2发光，但灯泡L1不亮，电流表的示数为零，电路可能存在的故障是______________(选填“灯泡L1断路”或“灯泡L1短路”).11. 如图所示，电源电压不变，闭合开关S，电压表的示数为6 V，电压表的示数为2 V．下列说法中正确的是()第11题图A. L1两端电压为2 VB. 电源两端电压为4 VC. 断开开关，只将电压表换成电流表，则L1与L2串联D. 断开开关，将两个电压表都换成电流表，则L1与L2并联12. 如图所示，两只气球自由地悬挂在空中，为了使两只气球靠拢，你所采用的方法是_______________________________，其中用到的物理知识是________________________________．第12题图13. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_______片. 用水果电池给电路供电时，将_______能转化为电能．14. 如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数．下列关于电路的分析不正确．．．的是（）A. 灯L1与灯L2并联B. 电压表测量灯L1两端的电压C. 只断开开关S1，灯L2正常发光D. 电流表测量电路总电流专题2欧姆定律1. 图示为电阻R1和R2的I－U图像，由图可知()第1题图A. R1的阻值为5 ΩB. R1的阻值小于R2的阻值C. 将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D. 将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，下列说法错误．．的是________(选填序号).第2题图A. 电流表的示数变大B. 电压的示数变大C. 电压表的示数与电流表的示数之比变小D. 电压表的示数与电流表的示数之比变大E. 电压表的示数与电流表的示数乘积变大F. 当滑片滑到最右端时，电压表的示数接近电源电压3. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示．以下分析错误．．的是()甲乙第3题图A. 电源电压是3 VB. R1的电阻值是10 ΩC. R2的最大电阻值是20 ΩD. 当滑片P移到中点时，电阻R1工作10 s消耗4 J的电能4. 一只灯泡的额定电压是6 V，额定电流是0.4 A，若将该灯泡接在10 V的电源上，为使其正常发光，应______联一个________Ω的定值电阻．5. 如图所示电路，电阻R1为3 Ω，R2为1 Ω.当开关S闭合后，通过电阻R1、R2的电流之比为________，电压表、的示数之比为________．第5题图6. 如图所示，电源电压为12 V保持不变，R1＝10 Ω.只闭合开关S时，电流表的示数为0.3 A，则R1两端的电压U1＝________V，R2＝________Ω；当断开开关S，闭合S1、S2时，则电流表的示数为________A．第6题图7. 课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N型气敏元件阻值随气体浓度的增大而减小．如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻．闭合开关S，当气体浓度越高时，会出现（）A. 电流表示数增大，电压表示数增大B. 电流表示数增大，电压表示数变小C. 电流表示数变小，电压表示数增大D. 电流表、电压表示数均不变专题3电能电功电功率焦耳定律基础题一、选择题1. 下列家用电器中利用电热工作的是()A. 电风扇B. 洗衣机C. 电饭锅D. 吸油烟机2. 下列家用电器的有关数据，最符合实际的是()A. 电视遥控器的工作电流为1 AB. 洗衣机的工作电压为220 VC. 电冰箱的工作电压为380 VD. 空调的待机功率为0.01 W3. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示．关于这三个用电器，下列判断正确的是()第3题图A. 正常工作时，电热水壶比电烤箱产生的热量少B. 正常工作时，电热水壶比电饭锅的功率大C. 正常工作时，通过电饭锅的电流最大D. 在一个月内，电热水壶消耗的电能一定最多4. 如图所示，电路中电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动时，下列说法正确的是()第4题图A. 电流表示数变小B. 电压表示数变大C. 小灯泡变得更亮D. 电路的总功率变大5. 如图是额定电压均为220 V的灯泡L1和L2的U－I图像．下列分析不正确．．．的是()第5题图A. 当L1两端的电压为100 V时，其实际功率为20 WB. 当通过L2的电流为0.45 A时，其1 min消耗的电能为4 320 JC. 将L1、L2串联，若L1两端的电压为40 V，则L2的功率为8 WD. 将L1、L2并联，若通过L2的电流为0.5 A，则L1的功率为66 W二、填空题6. 某教室共有20盏“220 V40 W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220 V13 W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5 h，则一天可节约________度电．7. 某同学家中有一台电热饮水机，铭牌上部分信息如图所示，饮水机加热电阻不受温度影响．关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50转用时60 s，电能表参数如图所示，则该饮水机在这段时间内消耗的电能为________J，此时家中的实际电压为________V．第7题图8. 如图所示，甲、乙两个透明容器中密封着等量的空气，通电一段时间后________(选填“甲”或“乙”)容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟________(选填“电流”或“电阻”)的大小有关；当电流为0.2 A时，通电10 s甲容器中的电阻产生的热量是________J.第8题图9. 如图所示，R1＝10 Ω，R2＝5 Ω，闭合开关，电压表的示数为3 V，R1的电功率P1＝________W，通电10 s后，R2消耗的电能W2＝________J.第9题图10. 如图所示是一个家用电热水器的内部简化电路图，旋转开关可以接通对应的电路，实现高、中和低温三挡位切换．R1、R2为电热丝，高温挡功率为3 kW，R2的阻值为48.4 Ω，R1的阻值为________Ω；电热水器在中温挡工作1 min消耗的电能为________J.第10题图三、计算题11. 如图所示电路，电源电压保持不变，灯泡L标有“6 V 6 W”．闭合开关S，灯泡正常发光，定值电阻R两端的电压是12 V．求：第11题图(1)灯丝的电阻R L；(2)电路中的电流I；(3)电路消耗的总功率P.(4)通电1 min电路消耗的电能．12. (2022海南)如图甲电路中，电源电压保持不变．闭合开关后，调节电阻箱的阻值，记录多组数据，得到电流随电阻箱阻值变化的图像如图乙所示，电源电压为________V；当电流I＝0.5 A时，通电10 s电阻箱消耗的电能为________J.第12题图13.如图所示：电能表示数为________kW·h.某兴趣小组利用该电能表和秒表检测一只标识为“220 V10 W”节能灯的实际功率．关闭其他用电器，将该节能灯接入家庭电路，分别设计出两种测量方案：方案一：测量出1 min时间内电能表转盘转过的圈数n；方案二：测量出电能表转盘转过1圈所用时间t；比较两种方案，最可行的是______ ．14.如图所示，电源电压6 V不变，电阻R1＝10 Ω，R2＝20 Ω，当开关S接2时，电压表示数为____V；当开关S接1时，通过R1的电流10 s内所做的功为________J.专题4家用电器相关计算(含铭牌、多挡位电路)练习一基础题1. (2021齐齐哈尔)父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成．加热系统的加热电阻额定电压为220 V，额定功率为605 W．求：第1题图(1)该电热足浴盆加热系统是利用电流的________工作的．(2)小明帮爷爷泡脚前，向足浴盆中加入6 kg初温为20 ℃的水，加热系统的加热电阻正常工作15 min将水加热到40 ℃，则此加热过程中水吸收的热量是多少？[水的比热容c水＝4.2×103 J/(kg·℃)](3)加热系统的加热电阻正常工作15 min消耗的电能是多少？(4)当小明家的实际电压是200 V时，加热电阻工作的实际电功率是多少？(忽略温度对电阻的影响)2. 一题多设问(2022安徽改编)图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且R1<R2.通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作．甲乙第2题图(1)电火锅在低温挡工作时，开关S1、S2分别处于什么状态？(2)若家庭电路的电压是220 V，某插座的额定电流是5 A，用该插座仅给电火锅供电，从安全用电和加热快这两个角度综合考虑，应选择哪个挡位？说明理由．(3)电热丝R1、R2的阻值．拓展设问(4)电火锅正常工作时，用高温挡给质量为2 kg、水温为40 ℃的水加热，经过一段时间水温升高到90 ℃，已知该电火锅高温挡的热效率为80%.则加热时间是多少秒？[水的比热容为4.2×103 J/(kg·℃)]3. 如图甲是小明家某型号电热加湿器的原理图．R1、R2都是发热电阻，S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换，某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水的质量为2 kg，其工作30 min过程中的加热功率与时间图像如图乙所示．求：甲乙第3题图(1)该电热加湿器处于“高挡”时，旋转开关S与哪些触点相连；(2)已知“高挡”加热产生热量的84%被水吸收，则“高挡”加热过程中可以使注水仓中冷水的温度升高多少℃？[c水＝4.2×103 J/(kg·℃)](3)电阻R2的阻值；(4)用电高峰期，小明断开家中其他所有用电器，只接通加湿器在“低挡”加热，发现家中标有3 000re v s/(kW·h)的电能表转盘在400 s内转过27转，则此时“低挡”的实际功率是多少？练习二拔高题1. [新考法](2022河池)如图所示为某智能烘干机的简化电路原理图，其工作电路由电压为220 V的电源、阻值为55 Ω的电热丝R、红灯L和蜂鸣器组成；控制电路由电源U、电磁铁(线圈电阻忽略不计)、开关S、热敏电阻R1和滑动变阻器R2组成；R1的阻值随温度变化的关系如下表所示．当控制电路电流I≥0.05 A时，衔铁被吸合，电热丝R停止工作，同时红灯亮，蜂鸣器响发出报警信号，表明烘干机内温度过高．第1题图(1)电热丝R工作时的电流为多少？(2)电热丝R通电10 s产生的热量为多少？(3)已知控制电路的电源电压U＝6 V，当调节滑动变阻器R2＝70 Ω时，烘干机内温度至少多高会发出报警信号．2. [模型建构](2022山西)善于动手动脑的小明研究了汽车座椅加热原理后，计划自制具有加热和保温两挡功能且方便携带的加热坐垫送给爷爷．他在网上购买了电压为5 V的电源，两个阻值为2.5 Ω的加热电阻片，若干导线和开关．(1)请你帮助小明设计电路，并画在虚线框内；(2)求自制加热坐垫的加热和保温功率．易错强化(2018西宁) 小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与接触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)(1)当开关S1置于b端、S2断开时，此电路的连接方式是______联．(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是__________W.(3)电烤箱在高挡位正常工作100 s消耗的电能是____________ J．专题5横向实验对比复习——探究电流与电压、电阻的关系1. 一题多设问(2021陕西改编)在探究通过导体的电流与导体两端电压的关系时，小明设计了如图甲所示电路．电源电压为3 V且保持不变，R为定值电阻．第1题图(1)连接电路时，闭合开关前滑动变阻器的滑片P应处于________处．(2)正确连接电路后，闭合开关S，发现电压表示数接近3 V，电流表指针几乎不偏转，移动滑片P的过程中，两电表示数均无变化．已知导线、仪表均完好，且接触良好，则故障原因是________________.(3)排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表：①请根据表中数据，在图乙中用描点法画出通过导体的电流I与导体两端电压U的关系图像；②分析数据可得：当导体电阻一定时，____________________________.(4)在此实验中改变电阻R两端的电压是通过改变__________________来实现的．拓展设问(5)分析数据可知，本实验所用滑动变阻器的最大阻值应该不小于________Ω.2. (2022重庆B卷改编)小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源(电压恒为4.5 V)、开关、电流表2只、电压表2只、规格为“20 Ω 2 A”的滑动变阻器、电阻箱(阻值可调节)、导线若干．(1)小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线，帮助小亮将图甲中的电路连接完整(要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉).甲乙第2题图(2)在连接电路的过程中，开关应处于________状态．连接好电路后，小亮他们进行实验，电压表示数为2.4 V时，电流表指针如图乙所示，其示数为____________A.则实验中电阻箱接入电路的阻值为________Ω.(3)小亮他们继续用该电路探究“电流与电阻的关系”．他们多次改变电阻箱接入电路的电阻值，移动滑动变阻器的滑片P，保持电压表示数为2.5 V，记录下每次电流表的示数．为完成该实验，电阻箱接入电路的阻值不能超过________Ω.专题6横向实验对比复习——用电流表和电压表测量电阻、电功率1. (2022烟台)在“测量电阻的阻值”实验中：甲乙第1题图(1)请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大．(2)连接完电路后，闭合开关S，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数．出现这个问题的原因是____________.(3)解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据．当电压表示数为2 V时，电流表示数如图乙所示为________A，则电阻R的阻值为________Ω.第1题图丙(4)把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻．图丙是根据两次实验数据绘制的I －U图像，其中表示小灯泡电阻的图像是________(选填“a”或“b”)，判断的依据是__________________. 2. (2022牡丹江)小冰在测量小灯泡电阻的实验中，用标有“20 Ω 2 A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和额定电压为2.5 V的小灯泡，进行实验.(1)根据电路图甲，请用笔画线代替导线，将图乙中的实物电路补充完整．甲乙第2题图(2)小冰连接好最后一根导线，小灯泡立即发光，请你指出实验中操作的不当之处_________________．(3)排除电路故障后，闭合开关，移动滑片，先后测量得到2组数据如下表所示．小冰要继续测量小灯泡正常发光时的电阻，接下来的操作是__________________．第2题图丙当电压表示数为2.5 V时，记录电流表示数如图丙所示，为______A，此时小灯泡的电阻值为______Ω(保留1位小数).(4)根据测得的数据，小冰发现小灯泡在不同电压下的电阻值不相等，其原因是_____________________. 3. 一题多设问(2022河南改编)在测量额定电压为2.5 V小灯泡的电功率实验中，电源是三节新干电池．(1)请用笔画线代替导线，将图甲的电路连接完整．(2)闭合开关前，滑动变阻器的滑片应置于________(选填“左”或“右”)端．(3)闭合开关，移动滑片，当电压表的示数为________V时，小灯泡正常发光，读出电流表示数，可测得额定功率．甲乙第3题图(4)继续移动滑片，电压表示数如图乙所示，为________V，此时电流表示数为0.24 A，小灯泡的实际功率为________W.为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是________.拓展设问(5)分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率________.第3题图丙(6)完成上述实验后，某小组设计了如图丙所示的电路，用原来的电源和电压表测量原小灯泡的额定功率．方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率．现有阻值为5 Ω、10 Ω、20 Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选________Ω的．4. (2022甘肃黑白卷改编)如图所示，小明在做“测量小灯泡电功率”的实验．器材有：四节新干电池、小灯泡(额定电压为2.5 V，灯丝的电阻约为10 Ω)、电流表、电压表、开关、规格分别为R1“10 Ω 2 A”和R2“30 Ω 1 A”的滑动变阻器各一个、导线等．甲乙丙丁第4题图(1)连接电路时，小明应选用滑动变阻器________(选填“R1”或“R2”).(2)如图甲所示的电路未连接完整，请你用笔画线代替导线将电路连接完整．(3)连接好电路，将滑动变阻器滑片移到适当位置后闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是__________.(4)排除故障后，闭合开关，移动滑片P到某位置时，电压表的示数如图乙所示，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”)端移动；小明根据实验数据画出了小灯泡的U－I图像如图丙所示，则小灯泡的额定功率为____________W.(5)小明去掉电压表，添加了一个电流表和阻值为R0的定值电阻也测出了小灯泡的额定功率(小灯泡的额定电压为U额).他设计的电路如图丁所示，实验步骤如下：A. 闭合开关S，移动滑片，使电流表的示数为________；B. 读出电流表的示数为I；C. 小灯泡额定功率的表达式为P额＝________(用已知量和测量量表示).。
九年级物理电学复习
1九年级物理电学总复习串联电路并联电路公式汇总:欧姆定律表达式：I =U R变形式：R =U IU = I R(1)求I ：(2)求R ：(3)求U ：(4)求P ：(5)求W ：(6)求Q ：(7)波速 = 波长 × 频率 C = λ f电学探究实验汇总：(1)探究串、并联电路电压规律实验结论：串联电路总电压等于各部分电路两端电压之和。
并联电路两端电压与各支路两端电压相等。
实验(2)-(4)电路图相同，滑动变阻器的作用除了(2)B 为保持电压不变，其余均为改变电压。
(2)A.探究导体中电流跟两端电压的关系 实验结论：在电阻一定时，导体中的电流跟导体两端的电压成正比。
（不能说成电压跟电流成正比） 滑动变阻器作用：改变导体两端的电压。
B.探究导体中电流跟导体电阻的关系：实验结论：在电压一定时，导体中的电流跟导体的电阻成反比。
（不能说成电阻跟电流成反比） 滑动变阻器作用：使导体两端的电压保持不变。
(3)伏安法测小灯泡电阻 实验原理：R =U I绘制小灯泡的U-I 曲线不是直线，原因是：灯丝的电阻会随温度的升高而增大。
(4)伏安法测小灯泡电功率实验原理：P = U I实验注意事项：连接电路时，开关应断开。
闭合开关前，滑动变阻器的滑片应置于最大阻值处。
电磁学探究实验汇总：(1)奥斯特实验（电生磁）实验说明：通电导线的周围存在磁场，磁场方向与电流方向有关。
此现象称为电流的磁效应。
应用：电磁起重机、电铃、电磁继电器(2)通电导线在磁场中受到力的作用P79实验说明：通电导线在磁场中会受到力的作用，受力方向与电流方向和磁感线方向有关。
应用：电动机(3)电磁感应现象（法拉第实验，磁生电）P84实验说明：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流。
感应电流的方向跟导体切割磁感线运动的方向和磁场方向有关。
应用：发电机一、选择题基础题：1、关于电阻的说法正确的是（）A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻大小与加在它两端的电压和通过它的电流无关2、将欧姆定律的公式I=U/R变形得到R=U/I，关于此式的物理意义，说法中正确的是（）A. 导体的电阻与它两端的电压成正比，与通过它的电流成反比B. 当电压为0时，导体的电阻也为0C. 加在导体两端的电压越大，则电阻越大D. 导体的电阻等于导体两端的电压跟通过导体的电流的比值3、下列说法中正确的是( )A．导体的电阻跟它的长度无关B．导体的电阻跟它的横截面积无关C.导体的电阻跟它的材料无关D．导体的电阻跟它两端的电压无关4、下图中是一些人在生活用电中的几种做法，其中正确的是( )5、有下面几种做法：①同时用手接触三节串联着的铅蓄电池组；②用手去捡落在地上的高压输电线；③用湿布去擦拭亮着的电灯泡；④站在地上用手碰到了家庭电路中的火线；⑤站在干燥的木板上同时接触家庭中的火线和零线。
中考物理专题复习---电学实验专题复习
I/A
电阻的阻值不随导
结论
体的电流和电压的 改变而改变
次数
1
2
3
U/v
0.8
1.0
2.1
I/A 0.18 0.20 0.30
R/Ω 4.4 5.0 7.0
图像 R/Ω
测得的小灯泡 的电阻能求平t/均0C 值吗？
结论
小灯泡的电阻随温 度的升高而增大
回顾实验三：测灯泡的功率
S
A L
C
P
D
A
B
二、测量小灯泡的电功率
例1、在“探究一定电压下，电流与电阻的关系”的实验中，
老师提供的实验器材有： 电源（电压恒为4.5Ⅴ)， 电流表、 电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、 20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)， 导线若干。
（1）请根据图19甲的电路图用笔画线将图⒆乙实物图连接 完整。
片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω
的电阻，此时滑片P应向 右 (选填“左”或“右”)端移动，小李移
动变阻器滑片P的目的是： 保证定值电阻两端电压不变。
（3）小李为完成实验用四个定值电阻进行实验，他应选择的滑动
变阻器规格是50Ω1A。他这样选择的理由是：
。
例2 小华采用“伏安法”测电阻，实验时的电路如图17－T－ 10甲所示。 请用笔画线代替导线，将实物电路连接完整。
1、在“探究一定电压下，电流与电阻的关系”的实验中，老师 提供的实验器材有：电源（电压恒为4.5Ⅴ)， 电流表、电压表各一个，开关一个，四个 定值电阻(5Ω、10Ω、15Ω、20Ω)，两只 滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)， 导线若干。
