变频空调410A制冷剂不足判断与加注方法精编版
R410A使用指南与空调安装问题分析
• •
所用R410A来源要正规，市场上有不合格的R410A 制冷剂，目前知道其制冷能 力相对偏低；
追加氟充注技巧：由于要液态充注，所以在开机时充注太快，非常容易充多。 因此追加R410A时，应在阀罐口先接1个6.35的细角阀(另一头为帽），将R410A 专用软管一段接在细角阀上，略开阀罐旋钮，排除软管中空气，再迅速将软 管另一端接到粗角阀维修口。再关闭细角阀，将阀罐阀完全打开，将氟罐倒 置，再微开细角阀，这样就可以控制追加R410A的速度； 完全抽真空后加氟：先将粗角阀螺纹接头部分用塑料帽封紧，阀罐一端接好 R410A专用软管，微开阀，将软管中空气排除，然后另一端接到粗角阀维修口 （由于室外机内部有毛细管或电子膨胀阀，因此充注困难，一般需给室外单 独上电加氟），然后将阀罐倒置，放在电子称上，按“去皮”键置零。用内 六角开粗角阀90-360度，开始注氟，同时开机，提前300克开始关阀，不够时 在微开阀，这样可以精确注氟。
高强度曲轴 高精度气缸 专用润滑油
R410a与R22压缩机不可相互替代！！！
1.4 R410a润滑油特性
HFC 制冷剂用冷冻机油的特性比较
冷冻机油种类
POE
PVE
AB
4000
POE和PVE的吸湿性比较
水份含量(ppm)
HFC 相溶性
吸湿性
○
○
○
△
×
◎
3000 2000 1000 0 0 24 48
2.3 冷冻机油相关注意要点
• 制冷剂与冷冻机油匹配 • R22冷媒压缩机一般采用矿物油； • R410A冷媒压缩机一般采用有机合成油，常 见POE（醚类）、PVE（酯类）；
• R410A与矿物油不能互溶。R410A空调系统混入矿
制冷剂补充加注的步骤
制冷剂补充加注的步骤制冷剂是制冷设备中不可或缺的一部分。
随着设备的使用时间增长，制冷剂会逐渐减少，导致设备制冷效果下降。
此时需要对制冷剂进行补充加注。
下面将介绍制冷剂补充加注的步骤。
步骤一：检查制冷系统状态在进行制冷剂补充加注前，需要检查制冷系统的状态。
首先需要关闭设备电源，等待设备冷却后，检查制冷系统是否有泄漏情况。
如果发现泄漏，需要先修复泄漏问题，否则补充的制冷剂很快就会再次流失。
步骤二：准备补充制冷剂在补充制冷剂前，需要准备好相应的制冷剂。
需要查看设备的说明书，确定需要使用的制冷剂型号和补充量。
另外，需要使用专业的制冷剂补充器具和工具，以确保补充过程的安全性和准确性。
步骤三：连接补充器具将制冷剂补充器具连接到设备的制冷系统上。
需要确保连接处密封良好，避免制冷剂泄漏。
另外，需要按照设备说明书的要求，选择正确的补充点进行连接。
步骤四：抽真空在补充制冷剂之前，需要将制冷系统抽真空。
这是为了去除空气和水分，防止对制冷系统产生影响。
在抽真空过程中，需要使用真空泵和真空表，确保真空度符合要求。
一般情况下，真空度应达到-0.1Mpa以上。
步骤五：加注制冷剂在确保制冷系统处于真空状态后，可以开始加注制冷剂。
需要按照设备说明书的要求，逐步加注制冷剂。
在加注过程中，需要注意制冷剂的流量和压力，以确保补充量的准确性和安全性。
步骤六：检查制冷系统状态在加注制冷剂后，需要检查制冷系统的状态。
需要使用温度计和压力表等工具，检查设备的制冷效果和制冷系统的压力状态。
如果发现异常情况，需要及时进行调整和处理。
总结制冷剂补充加注是设备维护和保养的重要环节之一。
在进行补充操作前，需要做好充分的准备工作，确保补充过程的安全性和准确性。
在补充完成后，需要及时检查设备状态，以确保制冷系统的正常运行。
制冷剂不足的表现与充入量的判断
一、制冷剂不足的表现①气管阀门发干，用手触摸没有明显的凉感。
其原因是制冷剂不足导致蒸发器内的沸腾终结点提前，使该阀的制冷剂过热度增大，阀门的温度升高，大于室外空气的露点温度。
②液管阀门结霜。
其原因是制冷剂不足导致液管内压力下降，沸点降低，使阀门温度低于冰点。
③打开室内机面板，取下过滤网，可发现部分蒸发器结露或结霜。
其原因是由于制冷剂不足，仅使部分蒸发器发生了沸腾吸热，使制冷面积相应减少；④室外机排风没有热感。
其原因是制冷剂不足导致冷凝压力、冷凝温度都降低，排风温度也降低。
⑤排水软管排水断断续续或根本不排水。
其原因是蒸发器制冷面积减少，结露面积也减少，凝结水量降低。
⑥室外机气、液阀门有油污，有油污就有泄漏。
其原因是制冷剂与冷冻油有一定的互溶性，氟从漏点逸出后进人大气中，而油附着在漏点周围。
⑦测量空调器的工作电流小于额定电流。
其原因是制冷剂不足而使压缩机工作负荷减少，电流下降。
⑧从室外机充氟口测量的压力低于O.45Mpao其原因是制冷剂不足导致了蒸发压力下降。
二、制冷剂充入量的准确判断方法1、测压力。
制冷剂饱和蒸气的温度与压力呈对应关系，若已知制冷剂的蒸发温度即可查出相对应的蒸发压力。
此压力的表压值由高、低压压力表显示出来。
因此，根据安装在系统上压力表的压力值即可判断制冷剂的充注量是否宜适。
例如：空调器的蒸发温度为7.2℃,冷凝温度为54.5℃使用R22查oR22的饱和温度与饱和压力对应表，以确定其蒸发压力值和冷凝压力值。
查表可知：R22在7.2°C时相应绝对压力值为0.53Mpa(5.3kg∕cm2)和54.5℃时的相应绝对压力值为2.HMpa(21.Ikg∕cm2),将此压力换算为表压值即可。
用高、低压压力表或复合式压力表测试充氟中的制冷系统，若高、低压力表表压值符合上述范围即表明制冷剂的充注量合适;若高、低压压力均低则表明充入量不够;若高、低压压力均高，则表明充入量过多。
压力测定法较为简便,在维修时经常作用，但是缺点是比较粗，准确度不高。
叙述空调制冷剂加注步骤
叙述空调制冷剂加注步骤空调制冷剂加注是空调维修保养中的一项重要工作，它涉及到空调制冷系统的正常运行和制冷效果。
以下是空调制冷剂加注的基本步骤：一、准备工作在开始加注制冷剂之前，需要做好以下准备工作：将空调歧管压力表与制冷系统连接好，确保密封性良好。
将高、低压手动阀关闭，并将中间软管的一端与制冷剂罐连接，另一端与真空泵的入口连接。
确保周围没有明火和易燃物品，并穿戴好防护眼镜和手套。
二、抽真空将歧管压力表的高、低压手动阀关闭，启动真空泵，对制冷系统进行抽真空。
这一步的目的是排除系统内的空气和湿气，以确保制冷效果和系统正常运行。
抽真空的时间一般为15-20分钟，直到指针指向-0.1Mpa左右，此时表示系统内已经基本处于真空状态。
三、打开阀门关闭歧管压力表上的高、低压手动阀，将中间软管的一端从真空泵上拆下，与制冷剂罐连接。
此时，轻轻摇动制冷剂罐，确保无泄漏。
然后，慢慢打开高压手动阀，让制冷剂进入制冷系统。
在打开阀门时要缓慢进行，避免过快加注导致制冷剂泄漏。
四、加注制冷剂在打开高压手动阀之后，启动真空泵继续抽真空并进行制冷剂加注。
通过观察歧管压力表上的压力值，可以判断制冷剂是否已经加注完成。
当压力值达到适当范围时，关闭高压手动阀，停止加注制冷剂。
一般情况下，加注的制冷剂量为0.5-0.6kg左右。
五、关闭阀门和拆卸工具完成制冷剂加注后，关闭歧管压力表上的高、低压手动阀，拆卸与制冷系统连接的管道和工具。
在拆卸过程中要轻拿轻放，避免碰撞和损坏管道接口。
最后将拆下的部件进行清洁和整理，以备后用。
需要注意的是，在加注制冷剂的过程中，要避免过度加注导致制冷剂泄漏和系统压力异常等问题。
同时，要确保周围环境安全，避免明火和易燃物品的接近。
如果加注过程中出现异常情况，应立即停止操作并寻求专业人员的帮助。
通过以上步骤的介绍，希望能够帮助您更好地了解空调制冷剂加注的流程和注意事项。
在实际操作中，请务必遵循安全操作规程，确保操作过程的安全可靠。

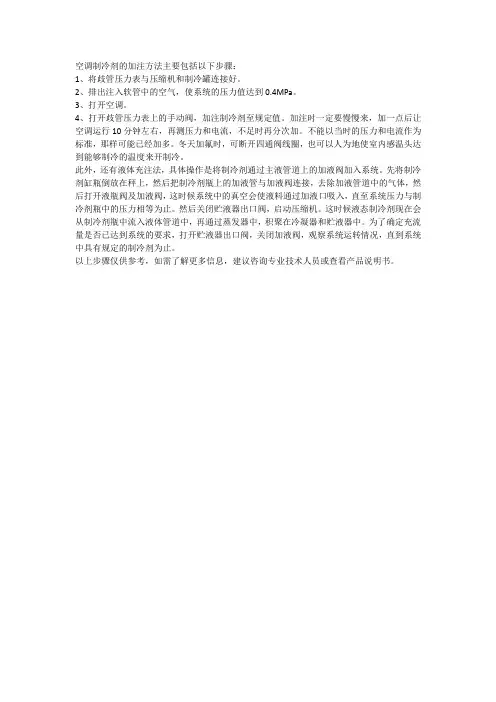

简述空调制冷剂加注方法
空调制冷剂的加注方法主要包括以下步骤：
1、将歧管压力表与压缩机和制冷罐连接好。
2、排出注入软管中的空气，使系统的压力值达到0.4MPa。
3、打开空调。
4、打开歧管压力表上的手动阀，加注制冷剂至规定值。
加注时一定要慢慢来，加一点后让空调运行10分钟左右，再测压力和电流，不足时再分次加。
不能以当时的压力和电流作为标准，那样可能已经加多。
冬天加氟时，可断开四通阀线圈，也可以人为地使室内感温头达到能够制冷的温度来开制冷。
此外，还有液体充注法，具体操作是将制冷剂通过主液管道上的加液阀加入系统。
先将制冷剂缸瓶倒放在秤上，然后把制冷剂瓶上的加液管与加液阀连接，去除加液管道中的气体，然后打开液瓶阀及加液阀，这时候系统中的真空会使液料通过加液口吸入，直至系统压力与制冷剂瓶中的压力相等为止。
然后关闭贮液器出口阀，启动压缩机。
这时候液态制冷剂现在会从制冷剂瓶中流入液体管道中，再通过蒸发器中，积聚在冷凝器和贮液器中。
为了确定充流量是否已达到系统的要求，打开贮液器出口阀，关闭加液阀，观察系统运转情况，直到系统中具有规定的制冷剂为止。
以上步骤仅供参考，如需了解更多信息，建议咨询专业技术人员或查看产品说明书。
R410空调的安装维修详细方法与操作步骤
• 关闭压力表阀门，观察压力表指针5分钟，看指针是否 回转。如果指针有回转，即系统有泄漏。
检查泄漏
• 旋下二通阀，三通阀上的螺帽 • 用六角匙打开二通阀，检漏
• 无泄漏－－进行下一步的程序 • 有泄漏－－检查泄漏的地方，然后重新由第二步进行再 抽真空工作
• 打开三通阀的阀门，然后旋下压力表胶管。（建议先 打开三通阀）
用途
R410A要求说明
配管喇叭口加工
进行扩管时确定配管 伸出扩管器的尺寸
抽真空、添冷媒 抽真空 添冷媒
扩管时比使用R22多出0.5；在喇叭口面上不能涂冷冻机油 /
高压表-0.1~5. 3MPa 低压表：0.1~3.8MPa 要装备单向阀防止泵内润滑油倒流 颜色区分粉红色 或玫瑰红色
气体泄漏检测
高灵敏度HFC冷媒专用泄漏检测仪
冷媒软管
添冷媒
耐压耐油性要好
扩管器
安装维修工具图例
A 扩管口径比R22
扩管口径大
管径
A尺寸
R410A R22
1/4″ 9.1 9.0
3/8″ 13.2 13.0
1/2″ 16.6 16.2
5/8″ 19.7 19.4
塞尺
进行扩管时确定配管伸 出扩管器的尺寸
伸出的尺寸
塞尺片
R410A
1.0mm～1.5mm
杂质控制
新冷媒系统对杂质的存在更加敏感
●为了防止两种冷冻油混合，禁止
使用曾用于R22系统的配管；
●压力表以及压力管一定要专用。
●进行扩管等操作时，要避免任何 的杂质进入配管（包括水份，油份 ，尘埃等） ●穿过墙孔时，要把配管口用胶套 封好，避免杂质进入
安装流程和注意事项
安装之前
R410A空调介绍及其安装维修注意事项101110
当CFC被紫外线分解时，会释放出氯 离子。游离的氯离子会与臭氧分子发 生作用，“抢夺”臭氧分子里面的氧 原子，使臭氧分子分解。
Cl + O3 = ClO + O2
世界品质●志高创造
一、新冷媒—R410A介绍
R22与其替代制冷剂R407C、R410A的物理性能比较
成分 混合比率 共沸性 沸点 临界温度 临界压力 燃烧性
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍 3、四通阀：R410A的系统只能采用专用的四通阀， 绝对不能把R22系统用的装到R410A系统里。
R410A的四通阀与R22四通阀的区别： 看标签的颜色： R22的为绿色 R410A为玫瑰红色 看标签的标识：R410A的会直接标 有”R410A”字样
电子秤
R22： 绿色 R407C：褐色 R410A：粉红色 注意：如果使用由虹吸管的制冷剂容器，充注制冷剂时就不需要把容器倒置。
一、新冷媒—R410A介绍
充注冷媒的注意事项：
搭载有虹吸管的冷媒罐： 为了保证冷媒的有效充注，虹吸管是没有接触到冷媒罐的底部的；也就是说， 当罐内冷媒低于虹吸管时，是不能保证制冷剂的液体充注。
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
（二）R410A空调的专用配件：（与R22系统相比，R410A的专用配件）
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
2、截止阀：R410A的系统只能采用专用的截止 阀，绝对不能把R22系统用的装到R410A系统里。
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
制冷剂加注步骤及注意事项
制冷剂加注步骤及注意事项制冷剂是制冷设备中的重要组成部分，它起到了传递热量和实现制冷效果的作用。
在使用制冷设备的过程中，有时需要给制冷剂进行加注，以保证设备的正常运行。
下面将介绍制冷剂加注的步骤及注意事项。
一、制冷剂加注的步骤1. 准备工作：在加注制冷剂之前，首先需要做好准备工作。
检查制冷设备的使用说明书，了解所使用的制冷剂的种类和加注量。
同时，确保加注设备和容器的清洁和密封性，以免造成制冷剂的泄漏。
2. 加注前的检查：在加注制冷剂之前，需要对设备进行检查，确保设备处于关闭状态。
同时，检查设备的压力表和温度计，确保它们正常工作。
如果发现设备存在异常，应及时维修或更换。
3. 排气操作：在加注制冷剂之前，需要将设备中的空气和杂质排出。
首先，打开设备的排气阀门，将设备内的空气排出。
然后，关闭排气阀门，确保设备处于密封状态。
4. 加注制冷剂：将准备好的制冷剂容器连接到设备的加注口上。
打开制冷剂容器的阀门，让制冷剂缓慢地流入设备中。
在加注的过程中，需要时刻关注设备的压力表和温度计，确保制冷剂加注到位。
5. 加注后的检查：在加注制冷剂之后，需要对设备进行检查，确保制冷剂加注到位。
同时，检查设备的压力和温度，确保它们处于正常范围内。
如果发现异常，应及时调整或维修设备。
二、制冷剂加注的注意事项1. 安全第一：在加注制冷剂之前，要确保自身的安全。
使用防护手套和眼镜，避免制冷剂对皮肤和眼睛造成伤害。
同时，要注意制冷剂的毒性和易燃性，避免发生意外事故。
2. 选择合适的制冷剂：在加注制冷剂之前，要了解所使用的制冷剂的种类和性质。
选择合适的制冷剂，以确保设备的正常运行。
同时，要遵循相关的法律法规，不使用禁止的制冷剂。
3. 加注量的控制：在加注制冷剂时，要控制好加注量，避免加注过多或过少。
过多的制冷剂会导致设备过载，过少的制冷剂则无法达到制冷效果。
根据使用说明书和设备的实际情况，确定合适的加注量。
4. 密封性的保证：在加注制冷剂之前，要确保加注设备和容器的密封性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R410A无氟变频空调检测制冷系统工作压力时，应
首先将空调定频运行稳定后，进行工作压力检测。
• 不同型号的变频空调，设定定频运行后的定频运行点有 所不同。
• 当变频空调设定为制冷模式运行时，定频运行操作方法 如下：（1）将遥控器设定制冷模式；（2）室内机风速 设定为高风速；（3）设定温度为16度；（4）先用手按 住遥控器的“温度下降”键不动，在同时按住“设定” 按键，室内机蜂鸣器连续两声响，即进入制冷定频运行。
• 当变频空调设定为制热模式运行时，定频运行操作方法 如下：（1）将遥控器设定制热模式；（2）室内机风速 设定为高风速；（3）设定温度为30度；（4）先用手按 住遥控器的“温度上升”键不动，在同时按住“设定” 按键，室内机蜂鸣器连续两声响，即进入制热定频运行。
格力变频冷剂不足判断与 加注方法
R410A制冷剂系统
• R410A制冷系统工作压力是其R22制冷剂空调压 力的1.6倍。即：R410A制冷剂空调，制冷运行 压缩机回气低压压力值约为：0.8～0.9MPa左 右，制热运行压缩机排气高压压力值约为 2.8～2.9MPa。
• 用专用压力表，检测范围为：-0.1～5.3MPa。 原则上当R410A空调制冷剂泄漏后，应重新排 放掉制冷系统剩余制冷剂后，采用真空泵抽真 空[按照室外机上铭牌标注的制冷剂填充量]用 衡器进行定量液体填充制冷剂。
R410A制冷剂加注
• R410A制冷剂是混合型 保证加注到系统里面 的制冷剂为液体状态
• R410A制冷剂为粉红色 罐，选择配有虹吸管 的，这样制冷剂加注 不需要把容器倒置。 否则要倒置加注，保 证加入系统为液体制 冷剂。
配有虹吸管的冷媒罐，底部没有接 触罐底，使用要留有余量。
定流加注制冷剂
• 按普通分体空调连接制冷剂瓶、气带排空、 加注制冷剂，同时用钳形表检测室外机L或 N导线上的电流，随着制冷 剂量的增加其电流会逐渐变大，当达到额 定电流(空调标牌上标注）值时停止加注。 注：为了准确，应把排气传感器悬空。
定量加注制冷剂
• 按空调器标牌上标注的量，使用普通称重 工具对空调加注相应重量的制冷剂。
• 额定制冷测试方法：室内机设定制冷模式， 超强运行，设定温度为18°C，3秒内连续 按4次睡眠键，进入额定制冷模式，此时内 机显示“P1”，之后按任意键则退出。
• 额定制热测试方法：室内机设定制热模式， 超强运行，设定温度为29°C，3秒内连续 按4次睡眠键，进入额定制热模式，此时内 机显示“P1”，之后按任意键则退出。
压力检测技巧：
变频空调加注制冷剂的方法
有定频、定流、定量3种。其中定流加 制冷剂的方法较为实用。
定频空调加注制冷剂
• 把变频空调的压缩机工作频率定在50~60Hz， 一般是把内板上的开关放在调试状态之后 像普通分体空调一样，根据不同季节的环 境温度，通过监测室外机低压压力值确定 加注制冷剂量。
