JISG-精选-热浸镀锌薄钢板及钢带
日本标准jisg3312-1994预涂膜热浸镀锌薄钢板及卷材资料

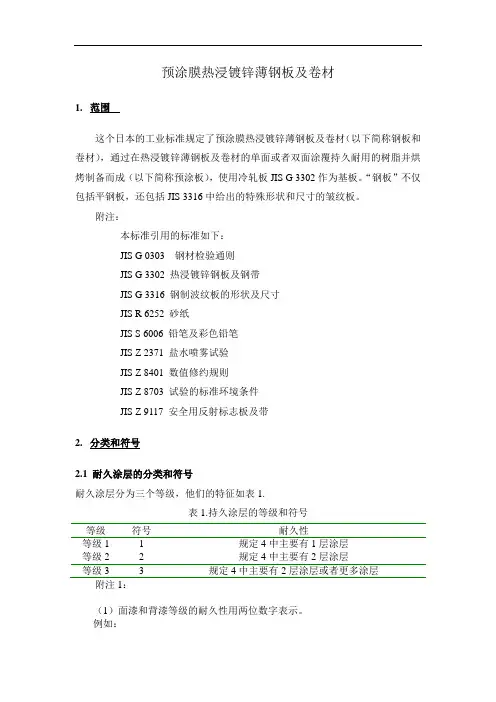

预涂膜热浸镀锌薄钢板及卷材1.范围这个日本的工业标准规定了预涂膜热浸镀锌薄钢板及卷材（以下简称钢板和卷材），通过在热浸镀锌薄钢板及卷材的单面或者双面涂覆持久耐用的树脂并烘烤制备而成（以下简称预涂板），使用冷轧板JIS G 3302作为基板。
“钢板”不仅包括平钢板，还包括JIS 3316中给出的特殊形状和尺寸的皱纹板。
附注：本标准引用的标准如下：JIS G 0303 钢材检验通则JIS G 3302 热浸镀锌钢板及钢带JIS G 3316 钢制波纹板的形状及尺寸JIS R 6252 砂纸JIS S 6006 铅笔及彩色铅笔JIS Z 2371 盐水喷雾试验JIS Z 8401 数值修约规则JIS Z 8703 试验的标准环境条件JIS Z 9117 安全用反射标志板及带2.分类和符号2.1 耐久涂层的分类和符号耐久涂层分为三个等级，他们的特征如表1.表1.持久涂层的等级和符号等级符号耐久性等级1 1 规定4中主要有1层涂层等级2 2 规定4中主要有2层涂层等级3 3 规定4中主要有2层涂层或者更多涂层附注1：（1）面漆和背漆等级的耐久性用两位数字表示。
例如：3 2背漆，等级2面漆，等级33 2背漆，等级2面漆，等级3（2）如果根据质量要求允许只有面漆没有背漆，则背漆表示为0 例如：2 20没有背漆面漆，等级2（3）此处的“允许”的意思是：产品是根据4、5、11的质量要求。
2.2 分级和应用钢板和钢卷被分为8个等级，它们的表示符号如表2所示。
等级符号正常厚度应用符号CGCC 0.25-1.6 商业SGCC CGCH 0.11-1.0 一般硬质用SGCH CGCD1 0.4-1.6 绘画SGCD1CGC340 0.25-1.6建筑SGC340CGC400 0.25-1.6 SGC400CGC440 0.25-1.6 SGC440CGC490 0.25-1.6 SGC490CGC570 0.25-1.6 SGC570注释：（1）表2没有列出的正常厚度在制造商和购买方也是存在的。
JISG_3106_2004
5 碳当量及焊接裂纹敏感性组成
·2· 国外标准选编（日本标准）
5.1 SM570 的碳当量及焊接裂纹敏感性组成 SM570 的碳当量及焊接裂纹敏感性组成如下。另外，碳当量适用于调
质钢材。 a) 碳当量根据下式，用第 10.1 条的熔炼分析值进行计算，应符合表 3
a) 拉伸试样的数量 拉伸试样的数量按下列规定： 1） 钢板及扁钢——属同一炉钢且最大厚度为最小厚度的 2 倍以内者可 组成一批，每批各取一个拉伸试样。但一批重量大于 50 吨时取 2 个试样。 如果一块钢板的重量超过 50 吨时，则每一块钢板取一个试样。 2） 钢板及由钢带剪切的钢板——属同一炉钢且同一厚度者组成一批， 一批取一个拉伸试样。如果一批的重量大于 50 吨时取 2 个拉伸试样。 3） 型钢——属同一炉钢且同一断面形状时，最大厚度为最小厚度的 2 倍以内者可组成一批，一批取一个拉伸试样。但一批重量大于 50 吨时取 2 个拉伸试样。 4）经热处理的钢材的试样数量——经过热处理的钢材，属同一炉钢、 同一断面形状的钢材，按同一热处理条件分别按 1)、2)及 3)规定的数量取样。 b) 冲击试验样的数量 没有进行热处理的钢材按同一炉号和同一断面形状；经热处理的钢材按 同一炉号、同一形状及同一热处理条件，从其最大厚度的钢材上取一个样坯， 在样坯上沿轧制方向取 3 个试样。 c) 拉伸试样的取样位置 拉伸试样的取样位置按 JIS G 0416 的规定，也可按附录 1 的规定。钢带 的试样在被评价材料的适当位置上切取。 d) 冲击试样的取样位置 冲击试样的取样位置按 JIS G 0416 的规定。对于厚度不大于 40mm 的钢 材，按 JIS G 0416 附录 A 中图 A.11 a)，厚度大于 40mm 的钢材，按 JIS G 0416
鞍钢业标准-热镀锌钢(JIS)
鞍山钢铁集团公司企业标准Q/ASB 387-2006代替Q/ASB 387-2004冲压级和结构级连续热镀锌钢板和钢带（JIS）（JIS G 3302-2005，MOD）2006-09-30发布 2006-11-01实施鞍山钢铁集团公司发布前 言本标准修改采用JIS G 3302-2005《热浸镀锌钢板和钢带》。
本标准代替Q/ASB 387-2004《连续热镀锌钢板和钢带（JIS）》。
本标准根据JIS G 3302-2005重新起草。
考虑生产实际和用户要求，在采用JIS G 3302-2005时，本标准做一些修改，在附录B中给出了有关技术性差异及原因一览表以供参考。
本标准的相应指标均达到或超过了JIS G 3302-2005的要求，可作为订货标准，如按JIS G 3302-2005标准订货时，应按本标准组织生产。
本标准与Q/ASB 387-2004相比，主要变动如下：——增加 “连续热镀锌钢板”等术语和定义；——未包括SGHC、SGH340、SGH400、SGH440、SGCD3N牌号；——增加SGC490、SGC570牌号；——修改分类和代号中可选的表面处理方式，增加环保钝化和耐指纹分类；——修改尺寸、外形、重量及允许偏差及其相关内容；——增加各牌号化学成分；——修改锌层重量；——修改力学性能和工艺性能；——修改滑移线内容；——修改组批和取样位置。
本标准的附录A、附录B为资料性附录。
本标准由鞍钢新轧钢股份有限公司产品制造部提出。
本标准由鞍山钢铁集团公司企业管理部归口。
本标准起草单位：鞍钢新轧钢股份有限公司产品制造部、鞍钢新轧钢股份有限公司冷轧厂、鞍钢新轧钢股份有限公司技术中心。
本标准主要起草人：陈玥、李锋、王铁军、林彬。
本标准水平等级标记：Q/ASB 387—2006 Y。
本标准历次发布情况为： Q/ASB 387—2003、Q/ASB 387—2004。
冲压级和结构级连续热镀锌钢板和钢带（JIS）1范围本标准规定了冲压级和结构级连续热镀锌钢板和钢带（以下简称为钢板和钢带）的定义、分类和代号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
JIS-G-3302-2010-热浸镀锌薄钢板及钢带

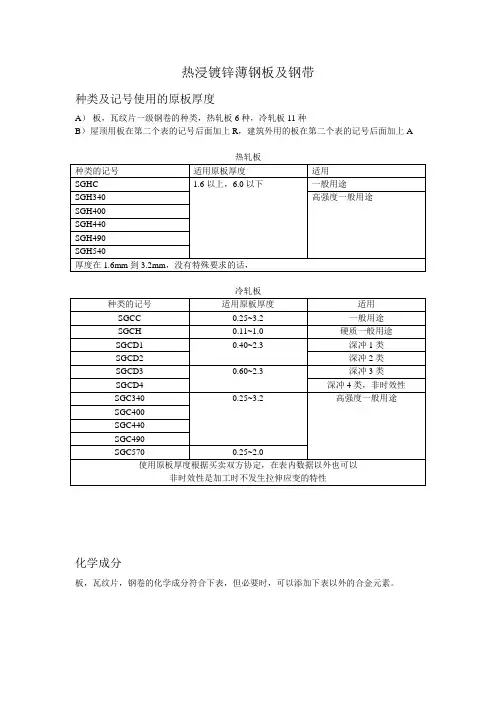

热浸镀锌薄钢板及钢带种类及记号使用的原板厚度A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A化学成分板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫镀层镀层的种类分为非合金化和合金化两种合金化为，镀层加热后，使镀层成为铁和锌的合金镀层的记号和附着量镀层区别镀层附着记号3点平均值最小值一点最小值SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18三点平均值为，测试三次的平均值一点最小值为，测试一次的最小值板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上镀层的表面处理非合金化的表面处理种类及记号平整处理，根据客户要求进行平整处理。
镀层紧贴性弯曲180，试验片边缘7mm以内的部分不发生脱落。
客户有特殊要求的，按客户要求进行。
化学合成处理板，瓦纹片，钢卷的化学合成处理的种类和记号如下表涂油板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X机械性质弯曲性拉伸特性弯曲性适用于非合金化镀层，不适用于合金化镀层原板厚度小于0.25mm拉伸特性不适用弯曲性180度弯曲，试验片边缘7mm以内的部分，不开裂、损坏拉伸特性拉伸原板厚度方向耐力拉伸强度压缩方向压缩方向或者与压缩方向垂直括弧内为参考值，使用买卖双方协定后的数值也可以括弧内为参考值，使用买卖双方协定后的数值也可以SGCD4板及钢卷，制造6个月内，加工时不发生拉伸应变尺寸及允许差标准原板厚度括弧内的数值适用于非合金化镀层Z18以上对应的镀层附着量买卖双方协定，0.65mm及0.75mm作为标准原板厚度也可。
标准宽度及板的标准长度标准宽度板的标准长度762 1829，2134，2438，2743，3048，3353，3658914 1829，2134，2438，2743，3048，3353，36581000 20001219 2438，3048，36581524 30481829 3658钢卷除了以上尺寸，610mm也是标准宽度尺寸允许差产品厚度的允许差产品厚度允许差为原板厚度加上下表中的数值后保留小数点后两位产品厚度的是定方位为边缘向内25mm的内部任意点镀层厚度产品厚度允许差原板厚度宽度括弧内为参考值，使用买卖双方协定后的数值也可以宽度允许差宽度1500以上括弧内为参考值，使用买卖双方协定后的数值也可以长度允许差为0~15mm形状平板及钢卷的横向弯曲如图1，最大值如下表。
QHG007-2016_热镀锌钢板及钢带
热镀锌钢板及钢带
Q/HG 007—2016
1 范围
本标准适用于在质量百分比不小于 97%锌的镀液（通常铝含量不大于 0.3%）中进行双面等厚热镀 锌钢板和钢带（以下简称钢板和钢带）的规定。
本标准适用于邯钢生产的日标热镀锌钢板及钢带。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
5 化学成分
钢板及钢带基板的化学成分熔炼分析值应符合表 3 的规定。根据需要可以添加表 3 以外的合金元素。 如需方对化学成分有其它特殊要求，应在订货时协商。
6 镀层
6.1 镀层种类 镀层种类为非合金化镀层和合金化镀层 2）。 备注 2） 合金化镀层指镀锌后加热锌层获得的锌铁合金层。
6.2 镀层重量 6.2.1 镀层重量代号
ICS 77.140.50 H46
Q/HG
邯郸钢铁集团有限责任公司企业标准
Q/HG 007—2016
代替 Q/HG 007-2015
热镀锌钢板及钢带
（JIS G 3302：2010，MOD）
2016 - 01 - 28 发布 邯郸钢铁集团有限责任公司
2016 - 02 - 06 实施 发布
Q/HG 007—2016
4
表 4 镀层重量最小值（双面总重）
Q/HG 007—2016
镀层类型
镀层重量代号 b)
三点平均重量最小值，g/m2
单点重量最小值，g/m2
Z06a)
60
51
Z08
80
68
Z10
100
85
Z12
镀锌薄钢板
镀锌薄钢板1.概述（１）定义：为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌钢板。
（２）分类和用途：按生产及加工方法可分为以下几类：①热浸镀锌钢板。
将薄钢板浸入熔解的锌槽中，使其表面粘附一层锌的薄钢板。
目前主要采用连续镀锌工艺生产，即把成卷的钢板连续浸在熔解有锌的镀槽中制成镀锌钢板；②合金化镀锌钢板。
这种钢板也是用热浸法制造，但在出槽后，立即把它加热到５００℃左右，使其生成锌和铁的合金被膜。
这种镀锌板具有良好的涂料的密着性和焊接性；③电镀锌钢板。
用电镀法制造这种镀锌钢板具有良好的加工性。
但镀层较薄，耐腐蚀性不如热浸法镀锌板；④单面镀和双面差镀锌钢板。
单面镀锌钢板，即只在一面镀锌的产品。
在焊接、涂装、防锈处理、加工等方面，具有比双面镀锌板更好的适应性。
为克服单面未涂锌的缺点，又有一种在另面涂以薄层锌的镀锌板，即双面差镀锌板；⑤合金、复合镀锌钢板。
它是用锌和其他金属如铅、锌制成合金乃至复合镀成的钢板。
这种钢板既具有卓越的防锈性能，又有良好的涂装性能。
除上述五种外，还有彩色镀锌钢板、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。
但目前最常用的仍为热浸镀锌板。
镀锌钢板按用途又可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深冲用等镀锌钢板。
（３）主要生产厂及进口生产国家：①国内主要生产厂：武汉、鞍钢、宝钢及广东等；②国外主要生产国有日本、德国、俄罗斯、法国等。
2.尺寸规格有关产品标准都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。
可查阅本节“８”中所提供的有关产品标准。
3.外观（１）表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。
德国标准还规定有表面级别。
（２）镀锌板应具有良好的外观，不得有对产品使用有害的缺陷，如无镀、孔洞、破裂以及浮渣、超过镀厚、擦伤、铬酸污垢、白锈等。
国外标准对具体外观缺陷规定都不十分明确。
JISG热浸镀锌薄钢板及钢带
J I S G热浸镀锌薄钢板及钢带The latest revision on November 22, 2020热浸镀锌薄钢板及钢带种类及记号使用的原板厚度A）板，瓦纹片一级钢卷的种类，热轧板6种，冷轧板11种B）屋顶用板在第二个表的记号后面加上R，建筑外用的板在第二个表的记号后面加上A化学成分板，瓦纹片，钢卷的化学成分符合下表，但必要时，可以添加下表以外的合金元素。
碳锰磷硫镀层镀层的种类分为非合金化和合金化两种合金化为，镀层加热后，使镀层成为铁和锌的合金镀层的记号和附着量镀层区别镀层附着记号 3点平均值最小值一点最小值SGCD1,SGCD2,SGCD3,SGCD4的镀层附着量不适用于Z35,Z37,Z45,Z60,F10,F12,F18三点平均值为，测试三次的平均值一点最小值为，测试一次的最小值板，瓦纹片及钢卷的单面最小附着量为，需在1点最小附着量的40%以上镀层的表面处理平整处理，根据客户要求进行平整处理。
镀层紧贴性弯曲180，试验片边缘7mm以内的部分不发生脱落。
客户有特殊要求的，按客户要求进行。
化学合成处理板，瓦纹片，钢卷的化学合成处理的种类和记号如下表涂油板，瓦纹片，钢卷的涂油，有涂油记号O，无涂油记号X机械性质弯曲性拉伸特性弯曲性适用于非合金化镀层，不适用于合金化镀层原板厚度小于拉伸特性不适用弯曲性 180度弯曲，试验片边缘7mm以内的部分，不开裂、损坏拉伸特性拉伸原板厚度方向耐力拉伸强度压缩方向压缩方向或者与压缩方向垂直括弧内为参考值，使用买卖双方协定后的数值也可以括弧内为参考值，使用买卖双方协定后的数值也可以SGCD4板及钢卷，制造6个月内，加工时不发生拉伸应变尺寸及允许差标准原板厚度括弧内的数值适用于非合金化镀层Z18以上对应的镀层附着量买卖双方协定，及作为标准原板厚度也可。
标准宽度板的标准长度7621829，2134，2438，2743，3048，3353，36589141829，2134，2438，2743，3048，3353，3658尺寸允许差产品厚度的允许差产品厚度允许差为原板厚度加上下表中的数值后保留小数点后两位产品厚度的是定方位为边缘向内25mm的内部任意点镀层厚度产品厚度允许差原板厚度宽度括弧内为参考值，使用买卖双方协定后的数值也可以宽度允许差宽度1500以上括弧内为参考值，使用买卖双方协定后的数值也可以长度允许差为0~15mm形状平板及钢卷的横向弯曲如图1，最大值如下表。
JISG4304-2005中文版热轧不锈钢板材、薄板和带材
热轧不锈钢钢板及钢带JIS G4304-2005前言本标准适用于热轧不锈钢钢板及钢带。
关于尺寸允许偏差采用2002年第21版发行的ISO9444《热连轧不锈钢钢带、中板/薄板及切块----尺寸偏差及形状》的厚度及宽度尺寸允许偏差。
另外，本标准中凡下标有点划线的地方，是与原国际标准变更的内容。
变更一览表的说明见附录2.1 适用范围本标准适用于热轧不锈钢钢板（以下称作板）及热轧不锈钢钢带（以下称作带）。
备注：本标准对应的国际标准如下：对应程度按照ISO/IEC导则21，IDT(一致)、MOD（修改）、NEQ（等效）。
ISO9444-2002 热连轧不锈钢钢带、中板/薄板及切板—尺寸偏差及形状（MOD）。
2 引用标准本标准引用的标准列于附表1中，构成本标准的一部分，这些标准在附表1 中所列标准，引用到杜标准，构成本标准内容的一部分。
这些引用标准适用其最新版本（及补充）。
3 牌号板及带的牌号共62个，牌号及分类见表1。
4 化学成分4.1 熔炼分析板及带按11.1进行试验，其熔炼分析值按表2～表6的规定。
4.2 成品分析在用户要求板及带的化学成分时，可按11.1进行试验，其值应符合JIS G0321中表2～表6的允许偏差。
但是，JIS G0321未规定的元素，由供需双方协商。
表1牌号类别牌号类别牌号类别SUS301 SUS316LN SUS430 SUS301L SUS316Ti SUS430LX SUS301J1 SUS316J1 SUS430 J1L SUS302B SUS316 J1L SUS434 SUS303 SUS317 SUS436 L SUS304SUS317 LSUS436 J1LSUS304Cu SUS317 LN SUS444 SUS304L SUS317J1 SUS445 J1SUS304N1 SUS317J2 SUS445 J2 SUS304N2SUS836 LSUS447 J1SUS304LN SUS890 L SUS304J1 SUS321SUS XM27铁素体SUS304J2 SUS347 SUS403 SUS305 SUSXM7 SUS410SUS309S SUS410SSUS310S SUSXM15 J1 奥氏体SUS420 J1 SUS312L SUS329J1 SUS420 J2 SUS315 J1 SUS329 J3L SUS440A 马氏体SUS315 J2SUS329 J4L奥氏体-铁素体SUS630SUS316 SUS405 SUS631 析出硬化SUS316 L SUS410 L SUS316 N奥氏体SUS429铁素体备注：1.有必要表示钢板时，在牌号末尾加上-HP 。
