串口通信：MAX232原理及应用

串口通信：MAX232原理、应用（另附：串口说明）

2009-7-2412:50:00

（图一、表一）

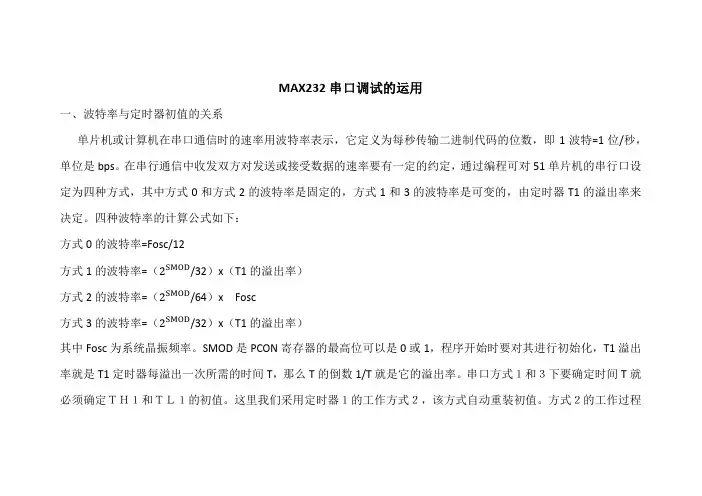

MAX232芯片是美信公司专门为电脑的RS-232标准串口设计的接口电路,使用+ 5v单电源供电。

其主要作用是用来将普通5V的TTL电平转为10V串口通信电平。

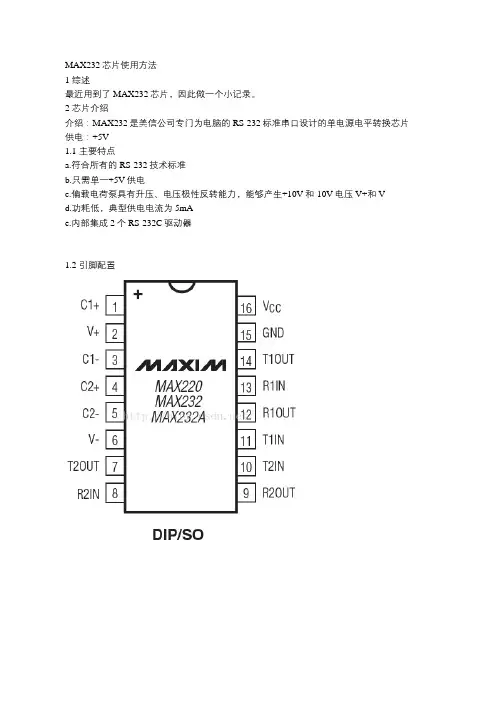

内部结构基本可分三个部分：

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。

其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。

8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。

TTL/CMOS数据从T1IN、T2IN输入转换成RS-232数据从T1OUT、T2OUT 送到电脑DP9插头；DP9插头的RS-232数据从R1IN、R2IN输入转换成TTL /CMOS数据后从R1OUT、R2OUT输出。

第三部分是供电。15脚DNG、16脚VCC（+5v）。

（图二）

图二是典型的电路应用，这里的电容值需要根据不同的232芯片所决定，可以参见表一。

请注意：

1.对于MAX232后有字母A的型号，只需要使用104的瓷片电容即可，而没有A的型号，如商用的MAX232CPE，则一般只要105（1uF)的电容即可。

2.电容用于升压，只可以往大的取（如MAX232CPE用10uF的电容完全没有问题），否则会影响电平转换的效果。

再给个典型的电路连接：

（图三）

另附：COM针脚定义

9针串行口的针脚功能：

针脚功能针脚功能

1载波检测(DCD)6数据准备好(DSR) 2接受数据(RXD)7请求发送(RTS)

3发出数据(TXD)8清除发送(CTS)

9振铃指示(RI)

4数据终端准备好(DT

5信号地线(SG)
