工厂静电接地做法
工厂静电接地做法
工厂静电接地是为了防止静电的积累和放电，保护人员和设备的安全。
以下是一些常见的工厂静电接地做法：
1. 建立良好的接地系统：工厂应该建立完善的接地系统，包括接地棒、接地网、接地线等设施，确保接地效果良好。
2. 安装静电消除器：在工厂内部安装静电消除器，可以有效地消除静电，降低静电积累带来的风险。
3. 使用导电地板：工厂地面使用导电地板或导电地毯可以有效地消除静电，减少静电积累。
4. 使用导电材料：在生产过程中使用导电材料，如导电橡胶、导电塑料等，可以减少静电的产生和积累。
5. 做好维护和检测：定期检查和维护接地系统的状态，确保其正常运行和有效性。
以上是一些常见的工厂静电接地做法，具体的实施应根据不同的工厂情况和需求进行调整和优化。
生产线防静电接地(大地)方法
上海三威防静电装备有限公司SHANGHAI SANWEI ANTI-ELECTROSTATIC EQUIPMENT CO., LTD生产线的防静电接地(大地)方法（参考）一.防静电地线采用如下方法施工：1. 取2.5米长的大于45X45的角铁三根(一头切成斜的，以便施工)表面镀锌(最好是彩锌)。
2.取宽度大于40mm的扁铁(厚度不小于2.5mm)若干(多少视你的实际需要而定)表面镀锌(最好是彩锌)。
3. 将角铁按3米的间隔分别打入地下(三根排列成一条直线)。
注意：角铁的顶部须低于地表面500mm以上，以免人为损坏。
4.将三根角铁的顶部用扁铁焊接牢并连接在一起。
5.将中间一根角铁与连接室内的防静电地线(也用扁铁制作)焊接在一起。
6. 对各焊点部分均须做防锈涂复处理，并将地下部分用土掩埋。
7.用截面积不小于6mm2的多股覆塑电线做支干线。
8防静电手腕带所连接的防静电接地线的线径不得小于6mm2，并要注意其是否与周围的物体接触，如有接触须加软质的保护材料(如橡胶圈)，以防外皮绝缘层破损缘从而导致整个系统失效。
9防静电地线的接地电阻应小于10Ω(按上述方法施工实际测量值在5Ω)。
10.如有必要可重复上述做法，采用做成多点接地的形式。
11.必须注意：整套系统除需与其连接做防静电处理的物体外，不得与任何导体、半导体接触。
二.电子产品生产中的防静电接地必须注意如下几点：1.整个供电系统的接地是否正规。
因为，现在绝大多数的建筑商在盖房子的时候为了省事、省料，经常把接地线和电源零线接在一起。
还有的建筑商会把接地线接在柱子的钢筋上这些都是不可取的。
2.注意供电系统的三相尽量平衡(实际中没有任何人可以做到三相绝对平衡的)。
3.防静电手腕带必须使用有线的，决不允许使用无线的(因为无线的效果极差)。
静电接地做法

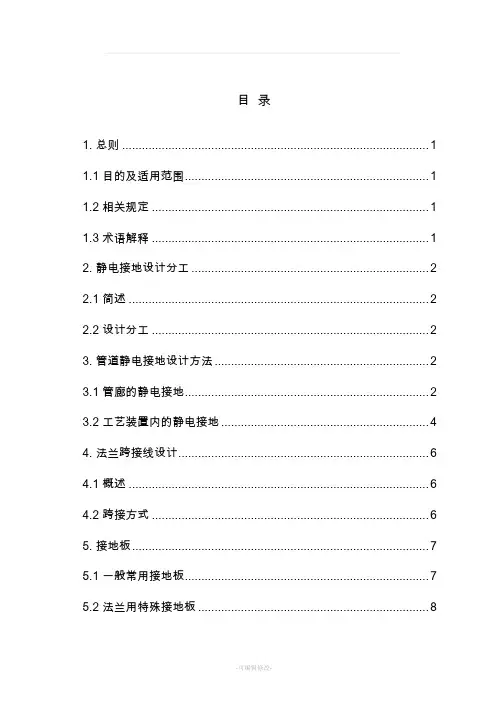

目录1. 总则 (1)1.1 目的及适用范围 (1)1.2 相关规定 (1)1.3 术语解释 (1)2. 静电接地设计分工 (2)2.1 简述 (2)2.2 设计分工 (2)3. 管道静电接地设计方法 (2)3.1 管廊的静电接地 (2)3.2 工艺装置内的静电接地 (4)4. 法兰跨接线设计 (6)4.1 概述 (6)4.2 跨接方式 (6)5. 接地板 (7)5.1 一般常用接地板 (7)5.2 法兰用特殊接地板 (8)6. 管道静电接地设计成品和条件图 (10)6.1 设计成品 (10)6.2 条件图 (10)1.总则1.1目的及适用范围(1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。
(2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。
(3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。
1.2相关规定(1) 化工企业静电接地设计规程 HG/T 20675(2) 化工企业静电安全检查规程 HG/T 230031.3术语解释(1) 静电本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。
(2) 静电接地人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。
(3) 静电接地连接系统静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。
接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。
(4) 接地板指静电接地连接点或接地端头(端子)所用的接线板。
2.静电接地设计分工2.1简述管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。
工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。
静电接地施工方案
静电接地施工方案简介静电接地是在工业、商业和居民建筑中常见的一项安全措施。
静电在一些工作环境中可能会引发火灾或爆炸，因此需要采取适当的措施来避免危险。
本文将介绍静电接地的基本概念和原理，并提供一种常见的施工方案供参考。
静电接地的原理静电接地是通过将静电荷释放到地面，使其电势与环境保持一致，从而减少静电危险。
静电产生的主要原因是物体表面的电荷不平衡，当两个物体之间存在电荷差异时，就会产生静电。
在一些工作环境中，如油气行业、化工工厂和危险品仓库，静电可能会导致可燃物质的点火，因此静电接地是必不可少的安全措施。
静电接地的原理可以简化为三个步骤：1.导体的连接：将需要接地的物体与接地装置（如接地线或接地板）连接起来，以便电荷可以通过导体传导。
2.电荷释放：当物体表面的电荷达到一定程度时，会与接地装置相连的地面发生电荷交换，从而达到电荷平衡。
3.电势保持：通过持续地将电荷释放到地面，保持物体与环境的电势一致，从而减少电荷差异引发的静电危险。
施工方案下面是一个常见的静电接地施工方案的步骤：步骤一：确定接地装置的位置根据工作环境和需要接地的物体类型，确定接地装置的位置。
通常情况下，接地装置应尽可能靠近需要接地的物体，以最大程度地减少电阻。
常见的接地装置包括接地线和接地板。
步骤二：准备接地线如果选择使用接地线作为接地装置，需要准备合适的电缆或铜线。
根据需要接地的物体的尺寸和电流要求，选择合适的线径。
接地线应具有良好的导电性能，并且外部应有绝缘材料来保护。
步骤三：连接接地线将接地线连接到需要接地的物体上。
可以使用螺丝或焊接等方式进行连接。
确保连接紧固可靠，并且电流能够顺利地通过接地线传导到地面。
步骤四：接地线连接到接地装置将接地线的另一端连接到接地装置上。
接地装置可以是接地电极、接地板或接地线的交叉连接点。
确保连接紧固可靠，以提供良好的导电性能。
步骤五：地面准备在接地装置附近准备地面。
地面应清洁干燥，并且不应有绝缘材料或其他障碍物。

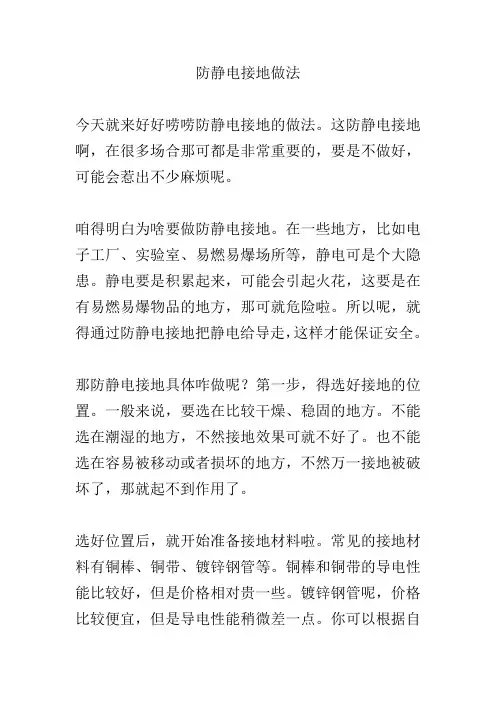

防静电接地做法
防静电接地做法今天就来好好唠唠防静电接地的做法。
这防静电接地啊，在很多场合那可都是非常重要的，要是不做好，可能会惹出不少麻烦呢。
咱得明白为啥要做防静电接地。
在一些地方，比如电子工厂、实验室、易燃易爆场所等，静电可是个大隐患。
静电要是积累起来，可能会引起火花，这要是在有易燃易爆物品的地方，那可就危险啦。
所以呢，就得通过防静电接地把静电给导走，这样才能保证安全。
那防静电接地具体咋做呢？第一步，得选好接地的位置。
一般来说，要选在比较干燥、稳固的地方。
不能选在潮湿的地方，不然接地效果可就不好了。
也不能选在容易被移动或者损坏的地方，不然万一接地被破坏了，那就起不到作用了。
选好位置后，就开始准备接地材料啦。
常见的接地材料有铜棒、铜带、镀锌钢管等。
铜棒和铜带的导电性能比较好，但是价格相对贵一些。
镀锌钢管呢，价格比较便宜，但是导电性能稍微差一点。
你可以根据自己的实际情况选择合适的接地材料。
如果用铜棒做接地，那就得把铜棒深深地打入地下。
一般来说，要打入地下两三米深呢。
这样才能保证接地的效果。
打入地下后，还要在铜棒周围填上一些导电性能好的土壤，比如黑土、黏土等。
这样可以增加接地的面积，提高接地效果。
要是用铜带或者镀锌钢管呢，就可以在地面上挖一条沟，把铜带或者镀锌钢管埋在沟里。
沟的深度一般要在半米左右。
埋好后，也要在周围填上导电性能好的土壤。
接地材料埋好后，就得把它们和需要防静电的设备连接起来。
这时候就需要用到接地线啦。
接地线一般是用铜芯线或者镀锌铁丝。
把接地线的一端连接在接地材料上，另一端连接在设备的接地端子上。
连接的时候一定要牢固，不能有松动，不然接地效果也会不好。
连接好后，还得检查一下接地的效果。
可以用专门的接地电阻测试仪来测试接地电阻。
一般来说，接地电阻要小于一定的值，具体的值根据不同的场合而定。
如果接地电阻太大，就说明接地效果不好，需要重新检查接地材料和连接情况，看看是不是有问题。
在做防静电接地的过程中，还有一些需要注意的地方。
esd接地标准
esd接地标准一、防静电地线的埋设1. 防静电地线应埋设在10M以外，以确保接地的可靠性和稳定性。
2. 在3-5m的范围内，挖深0.5m以上的坑，以确保地线的埋设深度。
3. 将2m以上铜包钢垂直接地极打入坑内，以增加接地效果。
4. 在垂直接地极之间加入降阻模块，以降低接地电阻。
5. 用70㎡绞线将这三处焊接在一起，以形成可靠的接地线。
6. 用16m㎡绝缘铜芯线焊上引入室内为干线，以确保室内设备的接地。
7. 坑内施以适量降阻剂，以增加土壤导电性。
8. 填埋后用接地电阻测试仪测量，接地电阻应小于4Ω，以确保接地的有效性。
9. 每年至少测试一次，以确保接地的持续性和稳定性。
二、防静电接地的设备要求1. 所有需要接地的设备，包括电子设备、机械设备、管道等，都应进行防静电接地。
2. 设备的外壳和内部金属部件应通过专用接地线连接到防静电接地端子排。
3. 接地线应使用专用的、低阻抗的导线，以确保良好的电气连接。
4. 对于大型设备，应使用多个接地端子排，以确保接地的稳定性和可靠性。
三、防静电接地的操作要求1. 在操作电子设备时，应先将其接地端子连接到防静电接地线。
2. 在操作机械设备时，应将金属外壳和内部部件通过接地线连接到防静电接地端子排。
3. 在进行维修和检查时，应先断开接地线，以确保设备和人员的安全。
4. 在进行任何可能产生静电的操作时，应采取额外的防静电措施。
四、防静电接地的测试要求1. 每年应对所有设备和系统进行一次防静电接地测试。
2. 对于新安装或更改过的设备和系统，应在安装完成后进行测试。
3. 测试应包括检查接地线的电阻值和连接情况，以确保其符合要求。
4. 如果测试结果不符合要求，应立即采取措施进行修正。
五、防静电接地的标识要求1. 所有防静电接地端子排和连接点都应有明显的标识，以表明其用途和连接方式。
2. 标识应包括接地端子的编号、连接方式、制造商名称等信息。
3. 在设备上应有防静电接地的警示标识，以提醒操作人员注意安全操作。
esd接地施工方案
ESD接地施工方案本文档将为您提供ESD接地施工方案的详细信息，包括ESD接地的意义、施工步骤、材料和设备需求等内容。
1. ESD接地的意义ESD（Electrostatic Discharge，静电放电）接地是一种重要的工程措施，用于保护电子设备和敏感元器件免受静电干扰和损害。
静电放电会对电子设备造成严重的损害，甚至使其完全失效。
通过正确的ESD接地施工，可以有效地防止静电问题的发生和扩散。
2. 施工步骤2.1. 确定施工区域首先，需要确定ESD接地的施工区域。
一般来说，在电子设备制造工厂、仓库和实验室等敏感场所需要进行ESD接地施工。
根据实际需要，可以确定需要施工的具体区域。
2.2. 准备工具和材料在进行施工前，需要准备以下工具和材料：•地线：质量良好的铜线，用于连接各个接地点。
•接地排：用于连接和分配地线的接地设备。
•接地块或接地钉：将地线连接到地面。
•全套的电工工具，例如钳子、螺丝刀等。
确保所有工具和材料都是符合相关标准的，以确保施工的质量和安全。
2.3. 接地点布置接下来，需要根据施工区域的大小和布局，合理地布置ESD接地点。
接地点应该覆盖整个施工区域，确保所有地面都与地线连接紧密。
2.4. 连接地线和地面接地点布置完成后，需要将地线连接到地面。
具体步骤如下：•将地线连接到接地块或接地钉上。
•将接地块或接地钉连接到地面，确保接地设备与地面之间有良好的接触。
•将接地排与地线连接，确保所有接地点都能够连接到地线上。
2.5. 检查和测试施工完成后，需要对ESD接地进行检查和测试，确保施工质量符合要求。
可以使用相关的测试工具，例如ESD静电计或地接地电阻测试仪，对接地系统进行测试并记录测试结果。
3. 安全注意事项在进行ESD接地施工时，需要注意以下安全事项：•使用符合标准的工具和设备，确保施工的质量和安全。
•确保所有接地设备与地面之间有良好的接触，以保证接地的效果。
•避免尖锐物品损坏地线或接地设备。
防静电接地方案
防静电接地方案●环氧自流平防静电地面的施工环氧自流平防静电地面的施工内容中，包含有铜箔构成的网络，这些金属网络彼此形成电气通路，用于防静电地面的静电传导。
作为电气设计配合，应该将防静电地面所在的建筑柱上，适当预留接地端子盒。
在地面施工完毕后，将防静电地面内的金属线与该接地端子盒相连。
另外，该接地端子在土建施工过程中须通过柱内主筋与接地极焊接连通，以使静电通过接地端子沿柱内主筋流向地极。
防静电接地电阻一般要求不大于10欧姆。
1)工艺流程2)施工方法✓清理地面，寻找中心线。
首先将地面浮灰清除干净，然后用量具找出房间的中心位置，画出中心十字线，要求十字线垂直等分。
✓在地面底涂施工完成涂料充分干透后，进行二次打磨处理并进行地面的清洁维护，施工区域用警示带等标示性的材料进行隔离，以防止人员误闯入施工区域。
做好上述准备后就可以进行导电胶层的施工，导电层施工利用刮板进行涂装作业，要求导电层涂料厚度均匀。
✓铺设铜箔网络：在铜箔涂上少许导电胶，从中心位置开始相邻铺于地面，纵向2.4米到3.6米铺设一根铜箔。
铜箔必须有两处以上沿墙壁用6平方的软编织带引出约700mm，引出的编织带与等电位端子箱相连，并选用PVC线槽进行保护，等电位端子箱内装40*4的铜排，预留10个M8螺栓。
✓铜箔敷设完成后，进行中涂的施工，然后是面层，整个过程按序进行。
●风管、水管、金属壁板及桥架的接地施工：➢风管接地：每节风管与风管之间的连接必须保证有良好的通导性，在风管的安装路径上，每隔约25米进行一次接地连接；➢水管接地:水管进入建筑物的入口处，如采用法兰连接的管道则利用法兰连接螺栓进行接地连接，焊接钢管采用M8以上螺杆焊接在管道上再进行接地连接，引出接地线截面积不小于6mm2；➢金属壁板接地:金属壁板上下马槽均为铝合金材质，本体均具备良好的通导性，故在金属壁板马槽靠近接地点的位置进行接地连接，接地连接线截面积不小于6mm2；➢金属桥架接地：桥架接地按照图纸设计要求进行施工，在主桥架里敷设一根40*4镀锌扁钢，两端与接地端子箱相连接，中间每隔6米与扁钢相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HQB-B06-05.112PP-2003 第1 页共1页
目录
1.总则 (1)
1.1目的及适用范围 (1)
1.2相关规定 (1)
1.3术语解释 (1)
2.静电接地设计分工 (1)
2.1简述 (1)
2.2设计分工 (1)
3.管道静电接地设计方法 (2)
3.1管廊的静电接地 (2)
3.2工艺装置内的静电接地 (4)
4.法兰跨接线设计 (5)
4.1概述 (5)
4.2跨接方式 (5)
5.接地板 (7)
5.1一般常用接地板 (7)
5.2法兰用特殊接地板 (7)
6.管道静电接地设计成品和条件图 (9)
6.1设计成品 (9)
6.2条件图 (9)
1.总则
1.1目的及适用范围
(1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。
(2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。
(3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。
1.2相关规定
(1) 化工企业静电接地设计规程 HG/T 20675
(2) 化工企业静电安全检查规程 HG/T 23003
1.3术语解释
(1) 静电
本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。
(2) 静电接地
人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。
(3) 静电接地连接系统
静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。
接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。
(4) 接地板
指静电接地连接点或接地端头(端子)所用的接线板。
2.静电接地设计分工
2.1简述
管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。
工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。
2.2设计分工
按寰球公司HQS04-W01-95 " 各专业职责范围和分工" 规定，管道及设备的防静电接地做法如下：
(1)工艺系统专业应首先向管道专业提出需要静电接地的管道。
(2)防静电接地网由电气专业按设备布置图作出规划，由设计经理主持条件会。
确定设备、管廊和外管道接地点及接地板方位，并向电气专业提供条件图。
(3)电气专业负责装置内防静电接地干线及接地体的设计，并负责设备及管廊各接地点至接地干线的接地支线设计。
其材料汇总列入电气材料表(在材料表中单独注明属设备或属管道防静电接地材料)。
(4)设备接地板由设备专业设计。
管廊接地板由管道专业分别向土建、电气专业提条件，土建专业表示在土建图上。
法兰之间的跨接线由管道专业设计,一般材料汇总在电气材料表中。
3.管道静电接地设计方法
3.1管廊的静电接地
3.1.1管廊上的管道静电接地是通过接在管道上的接地铜线接至管廊柱/梁上的接地端子，再接至接地干线来完成的，为达迅速导走静电的目的，管廊上凡需静电接地的管子都应直接在管子上焊接线板。
典型的管廊管道静电接地示意图见
图 3.1.1
注：接地铜线推荐使用电气专业常用多股铜芯聚氯乙烯绝缘电线，截面积 6m㎡、16 m㎡或 25 m㎡电线以及φ6园钢皆可酌情选用。
3.1.2管廊上管道大约每30～50米左右即为一静电接地点，必须与静电接地总线（或接地级）相连，因此相应在此位置上的柱/梁要设接地端子，需静电接地的管道要加焊接地板。
3.1.3管廊上管道静电接地点的位置，可在设备布置图上指出或单出一张管廊接地点位置图作为条件提给土建、电气专业，见例图3.1.3“管廊静电接地点位置条件图”
HQB-B06-05.112PP-2003第 3 页共10页
一般来讲管廊上的钢制管道是否需要做静电接地，按工艺专业提供条件定。
某些可导电物料管线如水，硫酸等可不做静电接地。
3.2工艺装置内的静电接地
3.2.1工艺装置内管道的静电接地主要通过设备的静电接地来实现的，设备的静电接地板由设备专业设计。
管道专业在管口方位图上表示，并向电气专业提供设备布置图。
3.2.2管道通过法兰连接、焊接和螺纹连接等方式与设备相连，对于法兰连接，一般情况下是法兰通过螺栓、螺母的连接可将静电导走,并不需要另做法兰跨接线设计。
在螺栓连接处，如果导电效果不良时，可在法兰螺栓上增设金属齿型垫片的方法或按3.2.3条款的方法加以解决，见附图3.2.2“管道阀门、法兰齿型弹性跨接”。
附图3.2.2 管道阀门、法兰齿型弹性垫跨接典型图
3 螺母个
4 2 法兰固有
2 螺栓个 4 2 法兰固有
1 内(外)齿弹性垫圈见详图及选用表个8 4 每对法兰至少要二对
位号名称型号及规格单位ⅠⅡ
备注数量
3.2.3当工艺物料有特殊要求或法兰连接的管道系统是绝缘状态，法兰的跨接线就要进行设计，以确保静电能迅速通过法兰跨接线传导至设备接地板导走。
对于管道与设备管口相连处的法兰跨接由于其管口一般没有接地板,管口端跨接线缠在螺栓上用螺母压紧,必要时加用金属齿型垫片。
3.2.4管道法兰跨接线设计对管道专业而言仅出设计说明，发标准图和统计接地板和跨接线材料。
4.法兰跨接线设计
4.1概述
法兰跨接线连接方式很多，本规定只推荐其中两种常规跨接方式，和一种特殊跨接方式。
4.2跨接方式
4.2.1法兰跨接见图 4.2.1。
图 4.2.1管道法兰跨接典型图
注：跨接线推荐使用电气专业常用多股铜芯聚氯乙烯绝缘电线，截面积 6m㎡、16
m㎡或 25 m㎡（最小可用截面积大于 2.5m㎡）电线以及φ6园钢皆可酌情选用。
4.2.2阀门或特殊件跨接见图 4.2.2
图 4.2.2管道阀门或特殊件跨接典型图
注：跨接线推荐使用电气专业常用多股铜芯聚氯乙烯绝缘电线，截面积 6m㎡、16 m㎡或 25 m㎡（最小可用截面积 2.5m㎡）电线以及φ6园钢皆可酌情选用。
4.2.3当业主有特殊要求时或工艺特别强调的状况下，可以考虑另一种跨接方式，即特殊物料的阀门或特殊件跨接，见图 4.2.3。
图 4.2.3 管道阀门或特殊件跨接典型图
注：跨接线推荐使用电气专业常用多股铜芯聚氯乙烯绝缘电线，截面积 6m㎡、16 m㎡或 25 m㎡（最小可用截面积大于 2.5m㎡）电线以及φ6园钢皆可酌情选用。
5.接地板
5.1一般常用接地板
管道接地板通常采用 50mm宽,厚度为4mm的钢板，当设备、管道的材质为黑色金属时，金属接地板应选用镀锌钢材。
当设备、管道的材质为不锈钢或有色金属时，接地板应选用与设备、管道相同的材质，接地板焊接在管道上方(立管在开阔侧)，具体尺寸见图 5.1“接地板制造图”及表5.1接地板长度表。
图5.1 接地板制造图
表5.1 接地板长度表
5.2法兰用特殊接地板
当工艺或业主提出有特别要求的物料管线的法兰型阀门或特殊件的跨接，可采用如图4.2.3 型式的跨接，其法兰用特殊接地板，材质为304SS ( 0Cr18Ni9 )或镀
锌钢板( 用于碳钢管道)，厚度为2mm（镀锌钢板为3mm）。
与法兰的螺栓/螺母紧固在一起，具体尺寸见图 5.2“法兰用特殊接地板制造图”及表5.2法兰用特殊接地板尺寸表。
图 5.2 法兰用特殊接地板制造图
表5.2 法兰用特殊接地板尺寸表
6.管道静电接地设计成品和条件图
6.1设计成品
6.1.1设计说明；列入专业说明之中。
6.1.2发标准图；接地板制造图：图5.1和/或图5.2 ;
管道（阀门）跨接典型图：图4.2.1、图4.2.2及图4.2.3。
6.1.3材料统计；仅统计总材料，列入总综合材料表之中。
6.2条件图
6.2.1设备布置图。
6.2.2管廊静电接地点位置图，见例图3.1.3管廊静电接地点位置条件图。
6.2.3管廊静电接地条件图，见例图6.2.3管廊静电接地条件图。
例图6.2.3 管廊静电接地条件图。
