第六章 船闸水工建筑物
船闸水工建筑物设计规范(doc 8页)

船闸水工建筑物设计规范(doc 8页)2.2.2 在综合性枢纽中,位于挡水前沿的闸首和闸室等挡水建筑物的级别应与枢纽中其他挡水建筑物级别一致。
3.1.1 船闸结构计算应考虑运用、检修、完建、施工和特殊工况等情况,并应符合下列规定。
3.1.1.1 运用情况应考虑下列最不利的水位组合:(1)上游或墙前为上游最高通航水位,下游或墙后为相应的最低水位或排水管水位;3.2.1 船闸结构设计应进行下列验算和计算:(1)结构整体抗滑、抗倾和抗浮稳定性验算;(2)地基承载力验算和地基沉降计算;(3)渗透稳定性验算;(4)结构各部位强度计算和限裂验算;(5)边坡整体稳定性验算;(6)其他验算或计算。
3.3.1* 当采用式(3.2.2-1)验算岩基船闸或采用式(3.2.3-1)和式(3.2.3-2)计算土基船闸抗滑稳定时,抗滑稳定安全系数Kc应符合表3.3.1的规定。
抗滑稳定安全系数Kc 表3.3.13.3.2* 当采用式(3.2.2-2)验算基岩船闸抗滑稳定时,抗滑稳定安全系数Kc′应符合表3.3.2的规定。
抗滑稳定安全系数Kc′ 表3.3.2荷载组合安全系数基本组合①≥3.0②≥2.5①≥2.5特殊组合②≥2.33.3.3* 当采用式(3.2.8)计算船闸结构的抗倾稳定时,抗倾稳定安全系数K0应符合表3.3.3的规定。
抗倾稳定安全系数Ko 表3.3.33.3.4* 当采用式(3.2.9)计算船闸结构的抗浮稳定时,抗浮稳定安全系数Kf应符合表3.3.4的规定。
抗浮稳定安全系数Kf 表3.3.4水工建筑物级别安全系数1、2≥1.13、4、5≥1.053.3.6* 土基上的分离式闸墙结构,地基不得出现拉应力。
3.3.7* 岩基上分离式船闸结构地基反力的最小应力σmin应大于零。
3.4.1 在闸首、闸室和导墙等结构间,新旧建筑物间及地基土质、高程突变处,均应设置伸缩一沉降缝。
4.1.5 地基设计应包括承载力、稳定性和沉降的计算。
船闸第六章 船闸水工建筑物(8-10学时)-(二、闸首、地基梁、防渗排水)2014-5-17

3、横向荷载的分配
由于闸首结构的整体作用,横向荷载必 然通过闸首边墩扩散、传递到底板的一 定范围内,而使直接受荷部位实际承受 的弯矩减少。 水头较高的船闸这种分配效应更加明显。 中小水头一般不考虑横向荷载的分配。 1)门推力的横向分配 将线荷载,简化为若干集中力,考虑向 下45度扩散效应,进行分配。 式中 hi——横向力Syi距闸首底板中心 轴的距离,m ;li ——横向力Syi 在闸首 底板处的分布长度,m。
1)门前段:满足检修门槽、廊道进口以及最小结构长度的需要
2)门龛段(门库段),与门型有密切的关系 a)人字门
d:门龛深度(m) 一般为门厚加0.4~0.8m b)横拉门 c)三角门
3)门后段(支持段), 满足门推力作用下稳定、强度要求,并应考虑廊道出口布置尺寸需 要
2、边墩宽度
底部宽度:门龛深度、廊道宽度、阀门井尺寸有关,一般2~3倍廊 道宽度。顶部宽度:启闭设备的布置,及其他需要,顶部可设悬臂 加宽。
第六章 船闸水工建筑物
渠化工程
河海大学港海学院港航系Fra bibliotek6.4 船闸闸首结构
6.4.1 闸首结构布置与构造
土基上,为了避免边墩的不均匀沉降而影响闸门的正常工作,一般 采用整体式。岩基上,常采用分离式。 闸首的尺度,往往由布置需要决定的。输水系统、闸门、阀门及其 启闭机械的布置,有无帷墙也有很大的差别
1、闸首的长度
闸首结构的计算内容:
1)闸首结构稳定验算包括:整 体抗滑、抗倾、抗浮、渗流稳定
性和地基承载力等验算。
2)强度验算包括:边墩强度、 底板强度、局部强度等验算。 3)沉降计算
1、整体抗滑稳定计算
(反映了空间性,考虑了横向回填土摩擦力) 抗滑稳定安全系数按下式计算:
水工建筑物

绪论1.防洪治河工程包括:(1)整修堤防——构建河流防洪体系(2)兴建大中型水库——拦蓄洪水2.水工建筑物:为了综合利用水资源,达到防洪、灌溉、发电、供水、航运等目的,需要修建几种不同类型的建筑物,以控制和支配水流,满足国民经济发展的需要,这些建筑物通称为水工建筑物水利枢纽:不同水工建筑物组成的综合体。
3.按建筑物的用途分类挡水建筑物用以拦截江河,形成水库或壅高水位。
如各种坝和闸;以及为抗御洪水或挡潮,沿江河海岸修建的堤防、海塘等。
泄水建筑物用以渲泄在各种情况下、特别是洪水期的多余入库水量,以确保大坝和其他建筑物的安全。
如溢流坝、溢洪道、泄洪洞等。
输水建筑物为灌溉、发电、和供水的需要从上游向下游输水用的建筑物,如输水洞、引水管、渠道、渡槽等。
取水建筑物是输水建筑物的首部建筑,如进水闸、扬水站等。
整治建筑物用以整治河道,改善河道的水流条件,如丁坝、顺坝、导流堤、护岸等。
专门建筑物专门为灌溉、发电、供水、过坝需要而修建的建筑物,如电站厂房、沉沙池、船闸、升船机、鱼道、筏道等前三个是必不可少的。
4.水工建筑物的特点工作条件复杂(1)由于水的作用,产生巨大的水压力,对水工建筑物的稳定和强度产生不利影响,(2)由于水的作用,形成波浪,冲击岸边、建筑物,产生波浪压力,对水工建筑物的稳定和强度产生不利影响,(3)由于水位差的存在,会导致建筑物以及地基内的渗流,产生渗透压力,对水工建筑物的稳定和强度产生不利影响,渗流也可能引起建筑物及地基的渗透变形破坏,过大的渗漏量会造成水库严重的漏水。
(4)由于水的作用,带来动水消能问题。
由于水的作用,还会产生高速水流,高速水流通过建筑物时,可能出现掺气、负压、气蚀、冲击波等现象。
(5)地震影响,水库建成后,易引起诱发性地震。
设计选型的独特性地形、地质、水文、施工等条件对选定坝址、闸址、洞线、枢纽布置和水工建筑物的形式等都有极为密切的关系。
具体到每一个工程都有自身的特定条件,因而水利枢纽和水工建筑物都具有一定的个别性,因而水工建筑物设计选型总是只能按各自特征进行,一般不能采用定型设计。
船闸水工建筑物设计规范

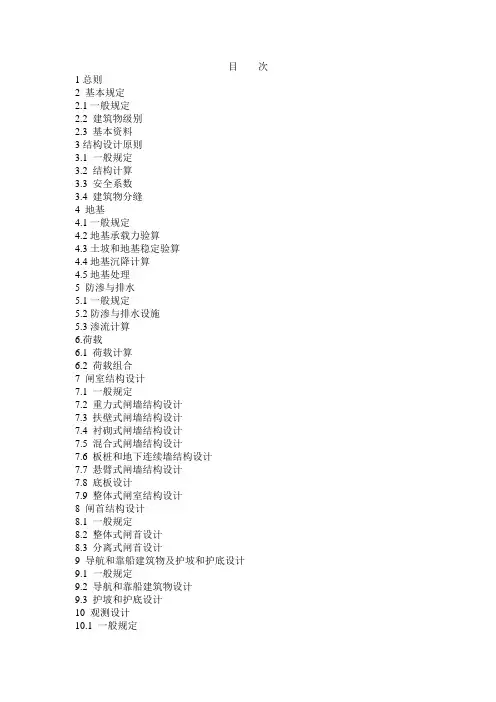

目次1总则2 基本规定2.1一般规定2.2 建筑物级别2.3 基本资料3结构设计原则3.1 一般规定3.2 结构计算3.3 安全系数3.4 建筑物分缝4 地基4.1一般规定4.2地基承载力验算4.3土坡和地基稳定验算4.4地基沉降计算4.5地基处理5 防渗与排水5.1一般规定5.2防渗与排水设施5.3渗流计算6.荷载6.1 荷载计算6.2 荷载组合7 闸室结构设计7.1 一般规定7.2 重力式闸墙结构设计7.3 扶壁式闸墙结构设计7.4 衬砌式闸墙结构设计7.5 混合式闸墙结构设计7.6 板桩和地下连续墙结构设计7.7 悬臂式闸墙结构设计7.8 底板设计7.9 整体式闸室结构设计8 闸首结构设计8.1 一般规定8.2 整体式闸首设计8.3 分离式闸首设计9 导航和靠船建筑物及护坡和护底设计9.1 一般规定9.2 导航和靠船建筑物设计9.3 护坡和护底设计10 观测设计10.1 一般规定10.2 原型观测设计附录A 摩擦系数和粘聚力附录B 岩土分类附录C 地基承载力验算附录D 查表法确定地基容许承载力附录E 地基垂直附加应力计算附录F 阻力系数法附录G 常用材料重度附录H 主动土压力近似计算附录J 双铰底板地基反力计算附录K 本规范用词用语说明附加说明本规范主编单位、参加单位、主要起草人、总校人员和管理人员名单附条文说明1总则1.0.1为适应船闸工程建设的需要,统一船闸水工建筑物设计的技术要求,提高船闸设计水平,做到技术先进、经济合理、安全可靠和适用耐久,制定本规范。
1.0.2 本规范适用于新建、扩建和改建内河I~VII级船闸水工建筑物设计,低于级的船闸和海船闸水工建筑物设计可参照执行。
1.0.3 本规范采用定值单一安全系数法。
1.0.4 船闸水工建筑物设计应积极慎重地采用新技术、新结构和新材料。
1.0.5 本规范应与船闸工程设计的其他规范配套使用。
1.0.6 船闸水工建筑物设计除应符合本规范的规定外,尚应符合国家现行有关标准的规定。
2012渠化工程考试复习题

第一章绪论1.河流渠化是指在天然河流上建筑一系列拦河闸坝和通航建筑物,利用闸坝雍水作用增加上游河段的通航水深,利用通航建筑物来克服筑坝后所形成的水位落差,以达到改善通航条件的目的。
2.根据渠化河段是否连续,河流渠化分为:连续渠化和局部渠化;根据渠化水头的大小,河流渠化又可分为:高坝渠化和低坝渠化。
3.通常采用航道整治、疏浚和渠化等工程措施来改善天然河流的航行条件。
4.河流渠化的影响:A增加航道尺度,改善河流航行条件,提高航道通过能力,缩短航程。
B水位提高,产生滑坡,坍塌C 水库封冻时间慢,水体热量增大D流速小,改变鱼类的生长条件。
第二章渠化工程规划1.渠化工程的基本任务就是要确定梯级的数目、枢纽的位置以及雍水的高度,也就是要拟定河流的渠化梯级开发方案。
2.渠化工程规划的原则是什么(1)综合利用水资源,是遵循渠化工程规划必须遵循的一条重要原则(2)统一航道标准的原则;(3)应遵循经济规律,减小因工程建设带来的副作用;(4)贯彻近期与远期结合的原则;(5)渠化工程规划不仅要考虑和平时期民用客货运输的需要,还要考虑战争时期军用船舶和军用物资运输的需要;(6)渠化工程规划应尽量采用先进的技术和科学的管理方法,使内河航运的运输能力、质量、效率及成本各个方面逐步实现现代化。
3.渠化工程规划的程序:预可行性研究阶段、工程可行性研究阶段、初步设计阶段。
4.渠化工程规划的内容:A渠化河流航道等级的拟定B渠化枢纽坝址选择以及梯级布置方案的拟定C枢纽的平面布置以及其主要技术经济指标的计算D进行梯级布置方案的比较以及开发程序的确定5.渠化工程规划资料A渠化河段的经济营运资料B渠化河段的航道资料C渠化河段的地质情况D地形资料E水文、泥沙、气象资料。
第三章渠化枢纽1.为了综合利用水资源,在渠化工程中,通常需要建造不同的水工建筑物,并把它们有机地组合在一起,以发挥枢纽更高的使用效果,这些建筑物的综合体称为渠化枢纽。
2.渠化枢纽一般由挡水建筑物,泄水建筑物,通航建筑物,水电站,坝岸连接及护岸建筑物组成。
水工建筑物

第一章1、对自然界的地表水和地下水进行控制和调配,以达到除害兴利目的而兴建的各项工程,称为水利工程。
为了满足防洪要求,获得灌溉、发电、供水等方面的效益,在河流的适宜地段修建不同类型的建筑物,用来控制和分配水流,这些建筑物称为水工建筑物,而不同类型的水工建筑物组成的综合体称为水工枢纽。
2、挡水建筑物:闸、坝、堤防、海塘泄水建筑物:溢流坝、坝身泄水孔、岸边溢洪道、泄水隧洞输水建筑物进水建筑物:扬水站整治建筑物:丁坝、顺坝、导流堤、护岸、护底专门建筑物:压力前池、调压室、沉砂池、船闸、冲沙闸3、投资大、工期长、工程量大、失事后果严重、工作条件复杂、受自然条件制约,施工难度大、效益大,对环境影响也大。
4、勘测、规划、工程设计、工程施工、工程管理、科技开发开发型设计、更新型设计、适配型设计安全性、适用性、经济合理性5、将水利水电工程根据其工程规模、效益和在国民经济中的重要性分为五等水利水电工程中的水工建筑物:永久性水工建筑物(主要建筑物、次要建筑物)分为五级,临时性水工建筑物分为三级。
6、项目建议书、可行性研究报告、初步设计、招标设计和施工图。
第六章1、水闸是一种利用闸门挡水和泄水的低水头水工建筑物。
按所承担的任务分类:节制闸、进水闸、分洪闸、排水闸、挡潮闸、排沙闸按闸室结构型式分类:开敞式、胸墙式、涵洞式2、水闸由闸室、上有连接段、下游连接段组成。
闸室由闸门、闸墩(分隔闸孔和支撑闸门、胸墙、工作桥、交通桥、检修便桥)、底板(是闸室的基础,将重量和和荷载传至地基,兼有防渗和防冲作用)、胸墙、工作桥、检修便桥、交通桥、启闭机。
上有连接段:防冲槽、护底、铺盖、翼墙、护坡下游连接段:护坦(消力池)、海漫、防冲槽、翼墙、护坡3、(1)软土地基压缩性大,承载能力差,抗冲能力差,地基可能产生较大的沉降(2)下泄水流可能引起水闸下游冲刷(3)在渗透水流作用下,容易产生渗流变形。
4、闸址宜选在地形开阔、岸坡稳定、岩土坚实、地下水水位较低的地点。
水工建筑物简介
个中间闸首,将闸室分为前后两部分。见图 10-5。
图10–5
具有中间闸首的船闸
1–中间闸首;2–上闸首;3–下闸首;4–前闸室; 5–后闸室
(3)井式船闸
当水头较高,且地基良好时,
为减少下游闸门的高度,可选用井式船闸。
见图10-5。在下闸首建胸墙,胸墙下留有过闸
量少,一次提升高度大。本节侧重介绍船闸。
一、船闸 (一)组成
船闸由闸室、闸首和引航道组成,见图10-1。
图10–1
船闸示意图
1–闸室;2–上闸首;3–下闸首;4–闸门;5–阀门; 6–输水廊道;7–门龛;8–检修门槽;9–上游引航道;10–下游 引航道
(1)闸室——介于上、 下闸首及两侧边墙间一个供过坝 (闸)船队(舶)临时停泊的场所。
船闸的等级而定,对Ⅰ、Ⅱ级船闸,应不小于设计最大船队
(舶)满载吃水深的1.5倍。引航道的横断面一般为梯形,边坡 依土质稳定条件来确定,通常为1:2~1:3。 引航道平面布置示意图如图10–8 。
图10–8
引航道平面布置示意图
1–闸室;2–闸首;3–引航道
(五)过闸时间、
通过能力和耗水量
二、升船机
界上最大的平衡重式升船机是三峡工程升船机,最大
垂直行程113m,承船箱尺寸120m×18m×3.5m(水
深),可通过3000t级的客货轮,通过时间约为40分钟, 设备总起重能力达11800t。
(3)浮筒式升船机[图10–10(c)]。将金属浮筒
浸在充满水的竖井中,利用浮筒的浮力来平衡升船机活
动部分的重量,电动机仅用来克服运动系统的阻力和惯 性力。这种升船机工作可靠,支撑平衡系统简单,但提 升高度不能太大,且浮筒井及一部分设备经常处于水下, 不便于检修。目前世界上最大的浮筒式升船机是德国的 新亨利兴堡升船机,提升高度14.5m,承船厢尺寸 90m×12m,厢内水深3.0m,载船吨位1350t。
第六章 船闸水工建筑物(3)
• 整体式闸室结构的闸墙和底板的断面尺寸 根据强度计算确定。闸墙顶的宽度一般可取 为40cm~60cm,闸墙底宽与底板厚度一般 可取为0.16~0.25H(H为闸墙高)。
7、闸底设计
(1)护底
作用:分离式船闸,一般选用透水闸底。为 防止由于闸室水位、流速的频繁变化而可 能引起的冲刷、流土及管涌及被船舶螺旋 浆、撑篙等造成闸底的破坏,因此必须加 以保护。
衡重式对地基要求较高,荷载变化反应灵敏。 地基反力较均匀; 当地基条件较好,墙高在10米左右.
(5)重力式闸墙的尺寸确定
重力式闸墙的顶宽确定: 1)主要根据交通安全要求; 2)回填土是否到顶; 3)砌筑石料尺度
一般墙顶宽度不小于0.6m,若回填土不到顶,则墙顶 面作为人行通道应适当放宽,并不应小于1.0m,在有 行车或其他要求时.则应根据具体情况酌情确定。 闸墙底宽与墙高之比: ➢ 梯形断面 B/h=0.7~1.3 (B为底板宽,h为墙高) ➢ 梯形断面 b/h=0.5~0.8 (b为墙底宽)
重力式结构一般只适用于较好的地基。对于淤 泥、淤泥质土、冲填土、杂填土或其他高压缩 性土层,则不宜采用重力式结构。
(3)重力式结构按材料可分为: ➢ 浆砌条(块)石结构 ➢ 混凝土结构 ➢ 钢筋混凝土结构 浆砌石重力式结构适用于盛产石料的地区,但费 工、质量不易保证。 混凝土和配筋混凝土结构,适用于船闸水级较高,
6、整体式结构
U型结构,工作状态如弹性地基上的U型梁; 无需考虑闸墙的滑移稳定及闸室的渗流稳定问题。 地基反力比较均匀; 底板刚度大,能适应不均匀沉降;但若有不均匀沉降,会产生附
加应力; 闸室底板所承受的弯矩较大,底板一般较厚,钢筋用量也较多。 适用于水头较大,船闸级别较高,抗震要求较高、地基较差或具
船闸水工建筑物设计规范
目次1总则2 基本规定2.1一般规定2.2 建筑物级别2.3 基本资料3结构设计原则3.1 一般规定3.2 结构计算3.3 安全系数3.4 建筑物分缝4 地基4.1一般规定4.2地基承载力验算4.3土坡和地基稳定验算4.4地基沉降计算4.5地基处理5 防渗与排水5.1一般规定5.2防渗与排水设施5.3渗流计算6.荷载6.1 荷载计算6.2 荷载组合7 闸室结构设计7.1 一般规定7.2 重力式闸墙结构设计7.3 扶壁式闸墙结构设计7.4 衬砌式闸墙结构设计7.5 混合式闸墙结构设计7.6 板桩和地下连续墙结构设计7.7 悬臂式闸墙结构设计7.8 底板设计7.9 整体式闸室结构设计8 闸首结构设计8.1 一般规定8.2 整体式闸首设计8.3 分离式闸首设计9 导航和靠船建筑物及护坡和护底设计9.1 一般规定9.2 导航和靠船建筑物设计9.3 护坡和护底设计10 观测设计10.1 一般规定10.2 原型观测设计附录A 摩擦系数和粘聚力附录B 岩土分类附录C 地基承载力验算附录D 查表法确定地基容许承载力附录E 地基垂直附加应力计算附录F 阻力系数法附录G 常用材料重度附录H 主动土压力近似计算附录J 双铰底板地基反力计算附录K 本规范用词用语说明附加说明本规范主编单位、参加单位、主要起草人、总校人员和管理人员名单附条文说明1总则1.0.1为适应船闸工程建设的需要,统一船闸水工建筑物设计的技术要求,提高船闸设计水平,做到技术先进、经济合理、安全可靠和适用耐久,制定本规范。
1.0.2 本规范适用于新建、扩建和改建内河I~VII级船闸水工建筑物设计,低于级的船闸和海船闸水工建筑物设计可参照执行。
1.0.3 本规范采用定值单一安全系数法。
1.0.4 船闸水工建筑物设计应积极慎重地采用新技术、新结构和新材料。
1.0.5 本规范应与船闸工程设计的其他规范配套使用。
1.0.6 船闸水工建筑物设计除应符合本规范的规定外,尚应符合国家现行有关标准的规定。
第六章 船闸水工建筑物
zi
作用下由e~p曲线查得的
三、分离式闸室结构计算 主要介绍各种不同分离式闸室结构强度的验算方法。 1.重力式闸墙: 图6-13 2.悬臂式闸墙:
Ef f V Ep H f V
3.扶壁式闸墙 扶壁式闸墙强度计算包括立板、肋板、内底板、趾板等四个部分,除此 以外,还应计算各构件之间的连接强度。扶壁结构各构件可按图6-14 所示计算。 N 1 N f N 图6-14 4.衬砌式闸墙: N 1 x N 1 sin N 1 y N 1 cos 1)厚重衬砌墙: 倒梯形衬砌墙整体抗滑稳定,两种计算方法:常规重力式闸墙抗滑稳定计 算一样;另一种是考虑斜坡面的作用沿衬砌基底面(dc)滑动。见图6-15。
第六章 船闸水工建筑物
第一节 第二节 第三节 第四节 第五节 第六节 第七节 概述 作用在船闸结构上的荷载 船闸闸室结构 船闸闸首结构 引航道上的建筑物 船闸的防渗与排水 有限单元法在船闸工程中的应用
第一节
概
述
《 船闸水工建筑物设计规范》JTJ307—2001, 船闸水工建筑物是船闸工程主体,由闸首、闸室、导航及靠船建筑物等组成 一、船闸水工建筑物设计的基本要求 (1)在选择结构型式时,需根据船闸所处的自然条件、地质条件、建筑材料来源情况、 受力特征、对结构的使用要求以及施工条件等因素进行综合考虑并通过技术经济 比较确定。 (2)闸首、闸室等挡水建筑物,因其失事将导致灾害或因经常检修而影响运输,必须 满足稳定和强度要求。当闸室采用透水闸底,闸室灌、泄水时,其渗流方向将频 繁变换,为防止地基破坏及保证船闸水工建筑物正常工作,须认真做好防渗排水 设计。 (3)溢洪船闸在布置和结构上须有相应的安全措施,如闸门锁定、墙后填土、表面防 护等,以确保建筑物及各设备不被破坏。 (4)对损坏后难以修复的隐蔽工程和水下工程,如排水、止水设施等,设计时须周密 考虑,确保其运行安全。 (5)为掌握施工期结构工作状态,监视船闸安全运转,总结和提高船闸设计水平,船 闸结构的原型观测是十分必要的,可根据具体情况布置和埋设观测设备。
