机组进水球阀浮动安装提议

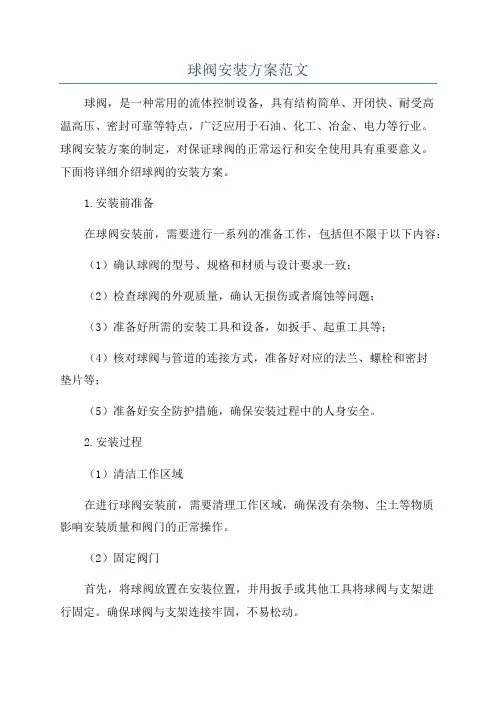

球阀安装方案范文
球阀安装方案范文球阀，是一种常用的流体控制设备，具有结构简单、开闭快、耐受高温高压、密封可靠等特点，广泛应用于石油、化工、冶金、电力等行业。
球阀安装方案的制定，对保证球阀的正常运行和安全使用具有重要意义。
下面将详细介绍球阀的安装方案。
1.安装前准备在球阀安装前，需要进行一系列的准备工作，包括但不限于以下内容：（1）确认球阀的型号、规格和材质与设计要求一致；（2）检查球阀的外观质量，确认无损伤或者腐蚀等问题；（3）准备好所需的安装工具和设备，如扳手、起重工具等；（4）核对球阀与管道的连接方式，准备好对应的法兰、螺栓和密封垫片等；（5）准备好安全防护措施，确保安装过程中的人身安全。
2.安装过程（1）清洁工作区域在进行球阀安装前，需要清理工作区域，确保没有杂物、尘土等物质影响安装质量和阀门的正常操作。
（2）固定阀门首先，将球阀放置在安装位置，并用扳手或其他工具将球阀与支架进行固定。
确保球阀与支架连接牢固，不易松动。
（3）连接法兰和管道根据球阀的连接方式，选择相应的法兰和管道进行连接。
安装时需注意以下几点：a.法兰连接时，需保持法兰的平行度和垂直度，以免产生漏气或漏液的现象；b.确保法兰和球阀之间的连接紧密，无明显缝隙或松动；c.在连接法兰和管道之间需要使用密封垫片，以确保连接的密封性；d.使用合适的螺栓进行固定，并逐个对角拧紧，确保力度均匀。
（4）检查安装质量球阀连接完成后，需要进行全面的检查。
包括但不限于以下几个方面：a.法兰连接处是否有漏气或漏液的现象；b.阀门的开闭灵活性是否正常，是否存在卡滞现象；c.是否有异响或异常震动的情况；d.密封性能是否满足要求；e.是否存在漏油、漏水等问题。
（5）球阀的调试和试运行在球阀安装完成后，需进行调试和试运行。
调试过程中需注意以下几点：a.先进行空气或气体的试运行，确保球阀的开闭灵活性和密封性能；b.按照设计要求进行试运行，观察球阀在不同工况下的工作状态；c.观察球阀是否存在漏气或漏液的情况，并及时进行处理；d.在试运行过程中，遇到异常情况及时停机并查找原因，确保球阀的安全运行。
水电站进水球阀安装步骤及质量控制方法
水 电站进水球 阀安装步骤及质量控制方法
蒋官云
（ 四川 蛾 眉 山 电力 股 份有 限公 司）
摘
要： 结合水电站进水球阀的作用及 主要技术 指标 ， 繁为简 ， 化 采用 在过流 断面设置中心参考线 的方法 ， 测球阀过流部件 的安装 。 监
较为详细地阐述 了球阀的安装调试步骤及质量控制方法 ， 为水 电站球阀的安装提供借鉴 关 键词 ： 阀 ； 装 ； 球 安 中心 参 考 线 ； 试 ： 骤 ； 量控 制 调 步 质
设 备 的 安装 ， 体 调 试 。主 要 技 术 指 标 ： 阀处 于 全 关 位 置 ， 整 球 前
后端密封投入后的严 密性 。球 阀处于全开位置 ， 过水 导流状况 最佳。 过水部件无渗漏， 操作测量管路无渗漏 。 阀操作流程正 球
确 、 程 流 畅无 卡 阻 。 过
２ 蜗 壳侧法兰的焊接安装
２３ 法兰 管的焊接 ．
采用对称分段退步焊的方法， 对焊缝进行施 焊工作。每完
成 一 次 对 称 焊 接 后 ， 测 一 次 法 兰 侧 中 心 变 化 ， 至 整 个 环 缝 监 直
完成第一遍焊接 ， 法兰侧中心偏差控制在 ２ ｍ 以内。最后焊接 ａ ｒ 工作全部完成后 ， 再复测一次 中心。
１３ 中心 参考线 的调 整 ＿
用调节螺栓调整两 中心架活动块 ， 用卷 尺监 测同一断面处 钢琴线到钢管 内壁 ８个方向的最小距 离， 直至将两侧钢琴调整 至中心位置， 紧调节螺栓 。 锁 将钢琴线拴 挂重物端取至固定端， 开始下一步安装工作 。
进水球 阀安装主要工 作 内容包括 ： 蜗壳侧法 兰焊接 ， 阀 球 现 场 的严 密性检 查， 阀体、 伸缩节 、 钢管侧 法兰 、 力器 、 接 旁通 管、 液压站及控制屏 、 操作测量管路 体 、 伸缩节 、 钢管侧法兰 的安装

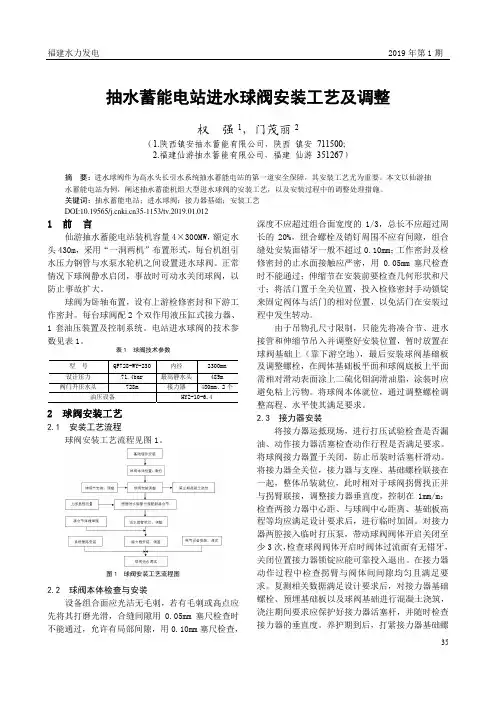

抽水蓄能电站进水球阀安装工艺及调整
福建水力发电 2019年第1期35抽水蓄能电站进水球阀安装工艺及调整权 强1，门茂丽2（1.陕西镇安抽水蓄能有限公司，陕西 镇安 711500； 2.福建仙游抽水蓄能有限公司，福建 仙游 351267）摘 要：进水球阀作为高水头长引水系统抽水蓄能电站的第一道安全保障，其安装工艺尤为重要。
本文以仙游抽水蓄能电站为例，阐述抽水蓄能机组大型进水球阀的安装工艺，以及安装过程中的调整处理措施。
关键词：抽水蓄能电站；进水球阀；接力器基础；安装工艺 1 前 言仙游抽水蓄能电站装机容量4×300MW，额定水头430m，采用“一洞两机”布置形式，每台机组引水压力钢管与水泵水轮机之间设置进水球阀。
正常情况下球阀静水启闭，事故时可动水关闭球阀，以防止事故扩大。
球阀为卧轴布置，设有上游检修密封和下游工作密封。
每台球阀配2个双作用液压缸式接力器、1套油压装置及控制系统。
电站进水球阀的技术参数见表1。
表1 球阀技术参数型 号 QF728-WY-230内径2300mm 设计压力 71.4bar 最高静水头 485m 阀门升压水头728m接力器480mm、2个油压设备HYZ-10-6.42 球阀安装工艺2.1 安装工艺流程球阀安装工艺流程见图1。
图1 球阀安装工艺流程图2.2 球阀本体检查与安装设备组合面应光洁无毛刺，若有毛刺或高点应先将其打磨光滑，合缝间隙用0.05mm 塞尺检查时不能通过，允许有局部间隙，用0.10mm 塞尺检查，深度不应超过组合面宽度的1/3，总长不应超过周长的20%，组合螺栓及销钉周围不应有间隙，组合缝处安装面错牙一般不超过0.10mm；工作密封及检修密封的止水面接触应严密，用0.05mm 塞尺检查时不能通过；伸缩节在安装前要检查几何形状和尺寸；将活门置于全关位置，投入检修密封手动锁锭来固定阀体与活门的相对位置，以免活门在安装过程中发生转动。
由于吊物孔尺寸限制，只能先将凑合节、进水接管和伸缩节吊入并调整好安装位置，暂时放置在球阀基础上（靠下游空地），最后安装球阀基础板及调整螺栓，在阀体基础板平面和球阀底板上平面需相对滑动表面涂上二硫化钼润滑油脂，涂装时应避免粘上污物。
家用太阳能水塔浮球阀安装技巧
家用太阳能水塔浮球阀安装技巧嘿，朋友们！今天咱们聊聊家用太阳能水塔浮球阀的安装。
这个话题听上去可能有点专业，但别担心，我会用简单的语言带你们走一遍，保证你能轻松搞定，甚至还能炫耀一番哦！1. 了解浮球阀的工作原理首先，咱们得搞清楚浮球阀是个啥。
简单来说，它就像水塔里的小卫士，负责控制水的进出。
水位高的时候，它会“睁眼”闭嘴，不让水继续流进来；水位低了，它又会“睁眼”开门，放水进来。
这个循环就像生活中的很多事情，懂得适时调整，才能保持平衡嘛。
1.1 浮球阀的构造浮球阀其实是个小巧的设备，里面有浮球、阀体和连接管。
浮球就像小船一样，随着水位上下浮动，阀体则负责开关水流。
只要理解了它的构造，就不怕安装时被它的样子吓到啦。
1.2 选择合适的浮球阀在选购浮球阀时，记得挑选适合自己水塔大小的哦。
市面上有很多种型号，挑错了可就麻烦了。
尽量找那些口碑不错、材质好的，毕竟这是跟水打交道的东西，安全最重要！2. 安装前的准备工作接下来，咱们要开始安装了，但在动手之前，准备工作得做好。
就像做饭前得备好食材，安装前也得备齐工具。
2.1 工具准备工具方面，你需要一些基本的：扳手、螺丝刀、铅笔（记得在水塔上标记位置），还有一把尺子。
这些工具齐全了，心里才踏实，动手的时候才能干脆利落！2.2 清理水塔在开始之前，先把水塔里的脏东西清理干净。
你可不想在安装时水里浮着个什么奇怪的东西，那可是影响你的美观和使用的，别让小细节毁了大工程呀！3. 开始安装好了，准备工作都做足了，现在可以开始安装啦！别紧张，放轻松，跟着我的步骤来，保证没问题。
3.1 安装步骤首先，把浮球阀的底座固定在水塔的进水口上，记得用螺丝把它固定好，别让它“打瞌睡”啊！接着，把浮球通过连接管固定在阀体上，确保它能够灵活移动。
然后，再把阀体与水管连接，记得检查有没有漏水的地方，保证一切都紧固无误。
3.2 调整浮球位置最后一步就是调整浮球的位置了。
根据你的水塔高度，确定浮球的上限和下限，一定要确保它在水位上下浮动时不会碰到其他东西。
浮球阀的安装技巧与注意事项
浮球阀的安装技巧与注意事项最近一个山东德州的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于浮球阀的问题，其实浮球阀是一种常见的液位控制阀门，广泛应用于水箱、水池等容器的水位控制。
由于其结构简单、操作方便、性能可靠，浮球阀在工业和民用领域得到了广泛应用。
然而，为了确保浮球阀的正常运行和延长使用寿命，北高科阀门提醒您正确的安装方法和注意事项至关重要。
一、浮球阀的安装技巧1. 选择合适的安装位置- 水平安装：浮球阀应安装在容器的水平面上，以确保浮球能够自由地随液位升降。
- 避免死角：安装位置应避免容器内的死角，以免影响浮球的自由运动。
- 便于维护：选择易于操作和维护的位置，方便日后的检查和维修。
2. 正确连接管道- 确认接口规格：根据浮球阀的接口规格，选择合适的管道和接头。
- 紧固接头：使用合适的工具紧固接头，确保无泄漏现象。
- 注意流向：按照浮球阀的流向标识进行安装，确保介质能够顺畅通过。
3. 调整浮球位置- 初始位置：安装前，将浮球置于最低液位处。
- 逐步调整：随着液位的上升，逐步调整浮球的位置，直至达到所需控制点。
- 固定浮球：在达到所需位置后，使用固定装置将浮球固定，防止其因波动而移位。
4. 设置控制参数- 了解控制范围：根据容器的大小和所需控制的液位范围，合理设置浮球阀的控制参数。
- 调整灵敏度：根据实际需求调整浮球阀的灵敏度，以达到最佳的控制效果。
- 测试验证：在正式投入使用前，进行测试验证，确保浮球阀能够准确控制液位。
二、浮球阀的注意事项1. 定期检查- 外观检查：定期检查浮球阀的外观是否有损坏、锈蚀等现象。
- 功能测试：定期进行功能测试，确保浮球阀能够正常工作。
- 清洁保养：定期清洁浮球阀及其周围环境，防止杂质堵塞和腐蚀。
2. 避免过载运行- 限制流量：根据浮球阀的额定流量，合理限制通过阀门的介质流量。
- 防止冲击：避免介质对浮球阀产生过大的冲击，以免损坏阀门。
- 及时更换：对于已经过载运行的浮球阀，应及时更换新的阀门，以免影响系统的正常运行。
浮动式球阀使用说明
Q41F球阀使用说明书高能阀门集团有限公司Q41F1、概述浮动式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其安全、耐恶劣环境性等在设计时均已进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
它可安装在石油、化工、食品、医药、冶金、矿山、水电、天然气、煤气、城建等系统；可以任意安装。
2、特点1、本阀为二块式阀体结构，每阀有两个阀座，每个方向都能密封，因而没有流向限制，是双向阀；中法兰用螺柱连接，上阀杆设有滑动轴承，减少磨擦，使操作省力、平稳。
2、管道中流体压力在球体上产生的作用力由二阀座支撑便得到平衡、球体不会移动，阀门密封靠阀座的弹性介质压力实现；阀座变形小、操作力矩轻、密封性能可靠，使用寿命长。
3、在工作中，阀门处于全开或全关时，卸掉中腔压力可直接更换阀杆填料。
4、在0°∽150°范围内启闭。
5、密封性能好，密封试验渗漏量为零；改变材质时可适用于多种介质。
3、主要性能规范4、主要零件材料5、结构简图Q41F铸钢法兰球阀--主要外型尺寸6、安装、使用与保养注意事项1、产品在出厂前都已经按（JB/T 9092）有关标准的规定进行检验合格，执行装置调试完毕。
为了保证产品的使用效果，请勿随意调整紧固件、定位装置等。
2、阀门安装前应做以下工作①要使阀体上的流向指示与管道介质流向一致；②查验管道法兰是否与阀门连接尺寸一致，安装时要均匀拧紧螺母，法兰垫片对称放置；③认真校对使用工况与本产品的工作压力、工作温度、耐腐蚀性是否相符；④检查阀门通道和启闭件是否附着污物，如果有污物应进行清理，清理时不得损伤密封面；⑤检查阀门各部件是否连接紧固；⑥该阀门双向密封，做0∽90°旋转启闭。
观察阀门的启闭位置是否与此相符，并检查有无卡阻现象。
3、该阀可以任意安装，可作切断阀用；4、手动操作时顺时针为关，逆时针为开，操作时注意观察位置指针或指示盘刻度；5、阀门在使用中遇到故障时应及时查明原因，及时排除，不得敲砸，强行启闭。
球阀安装施工方案
一、工程概况本工程为球阀安装工程，主要针对各种管道系统中的球阀进行安装。
球阀作为一种常用的阀门类型，具有启闭迅速、密封性能好、操作方便等特点。
为确保球阀安装工程的质量和安全，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉球阀的安装图纸、技术参数及施工要求。
（2）了解球阀的安装方法和注意事项。
（3）掌握相关安全操作规程。
2. 材料准备（1）球阀：根据工程需要，准备相应规格、型号的球阀。
（2）安装工具：扳手、螺丝刀、焊机、切割机等。
（3）辅助材料：密封垫、连接件、紧固件等。
3. 人员准备（1）施工人员：具备相关工作经验，熟悉球阀安装工艺。
（2）质检人员：负责对球阀安装过程进行质量检查。
三、施工工艺1. 球阀安装前准备（1）清理安装现场，确保安装环境整洁。
（2）检查球阀及附件是否完好，确认符合要求。
（3）检查管道系统，确保管道无泄漏、变形等缺陷。
2. 球阀安装步骤（1）根据设计要求，确定球阀安装位置。
（2）在管道上划出球阀安装线，做好标记。
（3）按照球阀安装图，将球阀安装在管道上。
（4）安装球阀时，确保球阀与管道连接紧密，无泄漏。
（5）调整球阀，使其处于水平或垂直状态。
（6）检查球阀启闭是否灵活，操作是否顺畅。
（7）安装密封垫，确保球阀密封性能。
（8）紧固球阀连接件，确保球阀牢固。
3. 球阀安装后检查（1）检查球阀安装位置、方向是否符合设计要求。
（2）检查球阀启闭是否灵活，操作是否顺畅。
（3）检查球阀密封性能，确保无泄漏。
（4）检查球阀连接件紧固情况，确保牢固。
四、质量控制1. 严格按照设计要求和施工规范进行球阀安装。
2. 确保球阀安装位置、方向正确，连接紧密。
3. 检查球阀启闭是否灵活，操作是否顺畅。
4. 检查球阀密封性能，确保无泄漏。
5. 对球阀安装过程进行全程跟踪检查，确保工程质量。
五、安全措施1. 施工人员必须佩戴安全帽、手套等防护用品。
2. 高处作业时，必须系好安全带。
3. 使用切割机、焊机等设备时，必须遵守操作规程。
进水口闸阀阀门设备安装施工方案
进水口闸阀阀门设备安装施工方案一、工程项目概况本工程是水厂的进水口安装闸阀阀门设备，主要用于控制水流的流量和压力，保证水厂正常运营。
设备总数为10个，啮合面积为1000平方米。
本工程施工周期为30天。
二、施工准备工作1.制定安全施工计划和施工工艺方案，明确施工的流程、注意事项和安全措施。
2.进行材料和设备的采购，确保符合设计要求和质量标准。
3.组织人员进行施工技术培训和安全教育，确保施工人员的安全意识和技能。
4.设计并搭建施工场地，并设置临时施工区域，确保施工的安全和顺利进行。
三、施工步骤及内容1.设备安装：(1)安装基础支撑：根据设计要求和地质条件，在进水口地面上进行挖掘基坑，并进行浇筑混凝土基础。
基础应严格按照设计要求的尺寸和标高进行施工，确保基础的稳固和水平度。
(2)安装支架：将支架放置于基础上，通过螺栓固定，并使用水平仪进行调整，确保支架水平。
(3)安装阀门：将阀门装配调整好，使用起重机将阀门吊装至支架上，并进行调整和固定。
调整时应特别注意阀门的前后倾斜度和端面间隙。
2.管道连接：在阀门上安装好管道法兰，并连接到进水口管道系统上。
连接时应注意管道和法兰的密封性，确保无漏水现象。
3.安全保护：在施工现场设置安全警示标志和围挡，确保施工现场的安全。
施工人员应戴好安全帽、安全绳、手套等个人防护装备。
4.清理和验收：(1)清理：施工完成后，清理施工现场，将废弃物进行分类处理，并清除施工过程中的灰尘和杂物，保持现场整洁。
(2)验收：由工程负责人进行阀门设备的验收，检查其是否安装正确、质量合格。
如有问题需要整改，整改后再次进行验收。
四、质量控制措施1.施工工艺要求：严格按照施工图纸和技术方案进行施工，确保安装位置正确、尺寸准确，并注意保护已安装好的设备和管道，避免损坏。
2.设备检验：在安装前进行设备的验收和检验，确保设备符合标准要求，无明显的表面缺陷和功能障碍。
3.施工现场管理：安排专人负责施工现场的管理，管理施工资料、设备、材料和工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机组进水球阀浮动安装提议
摘要：水电站进水球阀的安装技术，直接或间接的影响机组的稳定运行，以及球阀本身的使用寿命。
因此，探求球阀安装的新方案成为水电机组安装的重要课题。
文中概括介绍了球阀的构成和作用，以及进水球阀目前常见的安装技术，并详细介绍了球阀固定把合产生的问题以及解决的办法。
球阀采用浮动安装明显减少了各种附加应力，提高了机组运行的稳定性。
关键词：球阀安装附加应力解决方案
abstract:the installation technology of hydropower station inlet ball valve have effect on stable operation of hydroturbine and ball valve’s service life。
so it’s an important subject in hydroturbine installation to explore a new scheme in ball valve installation。
the paper summarizes the constitution and action of ball valve，and the common installation technology of inlet valve at present，then this paper introduces the defect and solution of the fixed ball valve。
the floating installation of inlet valve reduced the additive stress and raised the stable operation of hydroturbine。
keywords:valve installation,additional stress ,solution 中图分类号：tv732文献标识码： a 文章编号：
1.水电开发现状
加速水电开发，是我国实施可持续发展战略的重要组成部分。
预计今后20年，我国水电年均新增装机容量约10000mw [1]。
全国目前在建（含2005年开工）大中型水电站共182座，总装机容量为9250万kw，其中大型水电站35座，总装机容量为7004万kw。
因此，对球阀安装的要求也相对比较高，这样，才能保证机组快速进入稳定区域安全高效的运行。
2.进水球阀的安装方式
球阀的安装方式有顶装式、底装式、侧装式以及斜装式四类[2]。
水电站进水球阀一般都采用侧装式。
3.进水球阀的主要构成部分及作用
为了保证水轮机安全和可靠的运行,水轮机的入水口处均装设
有进水球阀,上游与压力钢管连接,下游与水轮机进水蜗壳连接。
一方面在水轮机及发电机组检修时通过该球阀切断压力钢管内的水流,保证检修的安全,另一方面在水轮机及发电机出现异常时可有
效切断水流,防止事故的发生。
水轮机进水球阀主要由主阀部分、驱动部分、旁通管路、上游凑合节、下游伸缩节、锁定部分、支撑部分及配套部分等组成[3]。
4.进水球阀安装方案
4.1．进水球阀常见安装方案
进水球阀一般都是与地基牢固把合安装的，进水球阀是由球阀本体，下联管及伸缩节三大主体部件。
上联管与压力钢管焊接，下联管通过伸缩节法兰以螺栓与蜗壳法兰连接。
一般情况下，上联管，
球阀本体，下联管三者组合成一体，并与上游压力钢管、下游蜗壳法兰、下部球阀基础调整对位以后，将球阀基座牢固把合在混凝土支墩的埋设垫板上，然后，上联管与压力钢管焊接，下联管伸缩节法兰与蜗壳法兰把合。
4.2.牢固把合产生的问题
（1）焊接应力难以释放
在压力钢管前段埋设、进水球阀与地基牢固把合的条件下，进水球阀上联管与压力钢管之间的焊缝，相当于两端有约束的焊缝，其焊接应力难以释放。
（2）进水球阀及其基础受力复杂
当上联管与压力钢管焊接时，焊缝的收缩将引起上联管及压力钢管的拉伸而产生拉伸应力，焊缝的收缩也会引起上联管/球阀本体之间把合螺栓的拉伸并导致法兰把紧度降低和漏水，焊缝的收缩还将引起球阀壳体的复杂变形、混凝土基础支墩的弯曲变形，各种变形都相应产生不同的应力（下称附加应力），受力情况十分复杂。
当进水球阀关闭、引水压力钢管充水、蜗壳放空的情况下，球阀将受到上千吨的指向下游的水压力（高水头电站球阀压力大于最大水头的1.3倍，中水头的大于最大水头的1.5倍），亦将引起球阀壳体、基础螺栓、混凝土支墩以及上联管及上游压力钢管明管部分产生的附加应力，使得球阀本身受力极其复杂。
（3）牢固把合对长期运行的影响
球阀体周围监测管路众多，渗水、漏水现象时常发生，球阀基
座与地基的牢固把合，螺母与螺栓在潮湿环境中极易生锈、老化，降低强度，加之在紧急停机关闭球阀时易引起水锤效应，给运行带来危险。
4.3．解决受力复杂的方法
为解决上述问题，建议进水球阀采用“浮动安装方案”。
（1）在进水球阀基础板和混凝土支墩基础板的接触面上涂二硫化钼润滑剂，并在基础螺栓的螺母与垫圈接触面上，或垫圈与球阀基座的接触面上涂二硫化钼润滑剂，使球阀基座在支墩基础板上更容易产生微量位移。
（2）将进水球阀基础螺栓的把紧力矩减少10%的设计值，适度把紧。
由于涂抹润滑剂和减少基础螺栓的把紧力矩，进水球阀的基座在混凝土支墩的基础埋板上就处于“浮动”状态。
在上联管的焊接收缩力作用下，进水球阀能微量的向上游位移，消除焊接应力；在球阀关闭产生指向下游的水压力的作用下，进水球阀能微量的向下游位移，减小基座螺栓的剪切力。
（3）运行过程中，对该部位加强巡视，及时涂抹润滑剂，不但能够防止螺栓生锈，而且能够持续保证球阀的“浮动”效果。
5．进水球阀“浮动安装”的效果
（1）焊接应力基本释放。
由于进水球阀能在埋设板上“浮动”，上联管与压力钢管连接焊缝的焊接条件将由两端约束变成一端约束，焊缝的焊接应力自然可以基本释放，对上联管与球阀体联接法
兰的拉应力也将减小，保护联接螺栓的强度，延长其使用寿命，且减少法兰面产生漏水、渗水等现象的可能。
（2）进水球阀及其基础基本上不产生应力。
不管是指向上游侧的焊缝收缩力，还是指向下游侧的球阀单侧水压力，都可以使球阀基座产生微量滑移，从而避免球阀壳体、基础螺栓和支墩产生变形，加之球阀下游一般设计伸缩节，所以基本上不产生附加应力，能有效地保护球阀不产生形变。
（3）当进水球阀承受指向下游的单侧压力后，球阀会向下游位移，上联管及压力钢管会被拉伸，上联管、压力钢管材料会产生指向上游的变形力，以抵消向下的水压力，当单侧水压力消失后，变形力又会将球阀拉回原位。
6.结论
综上所述，水电站进水球阀采用浮动安装，适当的减小进水球阀基础螺栓的把紧力矩，使球阀处于浮动状态，不仅可以释放焊接应力，还可以减少各种摩擦应力以及开停机时产生的水锤压力，从而减小了机组的轴向水推力，是机组快速进入稳定运行状态，提高了机组的运行效率及使用寿命。
参考文献：
[1] 《中国电力年鉴2011》（中文）中国电力出版社 2012
[2] gb／t8564-2003 水轮发电机组安装技术规范中国水利电力出版社 2004
[3]水电站机电设计手册中国水利电力出版社1988。
