电线电缆(YJV单芯及多芯与BV)外径及重量一览表

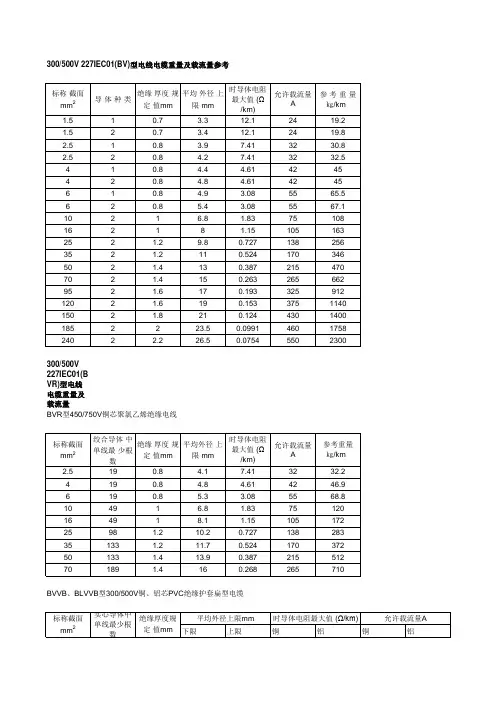

电线电缆（YJV单芯及多芯与BV）外径及重量一览表
以下为交联聚乙烯绝缘聚乙烯护套电线电缆（YJV及BV）外径及重量一览表，因产品材料及性能不同，VV电缆无论是外径还是重量均大于此数值。
电线电缆常用计算公式
目录 第一部分导电线芯 一、导电线芯及裸导体制品 1．圆单线的截面和重量的计算 (1) 2．型线的截面和重量的计算 (1) 二、绞线 1．绞合线芯的结构计算 (2) 2．绞合线芯的重量计算 (5) 3．绞入系数K的理论计算 (6) 4、紧压圆形线芯的重量计算 (7) 5、扇形线芯的结构和重量计算 (7) 6、通讯电缆的结构和重量计算 (8) 第二部分挤压式绝缘层及护层 一、圆形挤压式 1．绝缘层 (11) 1）单线挤压式绝缘层的重量 (11) 2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量 (11) 3）复绞线（束绞线）芯挤压式绝缘层的重量 (11) 4）其他形式的绝缘层重量 (12) 2．护层 1）有填充物和包带式护层的重量计算 (12) 2）不填充和不包带式护层的重量计算 (12) 3）金属纺织后挤包和嵌隙护层的重量计算 (13) 4）皱纹式挤压护层的重量计算 (13) 二、扇形挤压式 1）两芯平行有包带护层的重量计算 (14) 2）两芯平行有填充、有包带护层的重量计算 (14) 3）两芯平行不填充或不包带护层的重量计算 (14) 4）套管式护层的重量计算 (14) 5）三芯平行护层的重量计算 (14) 6）椭圆形护层的重量计算 (15) 第三部分绕包、浸涂、浸渍和编织 一、绕包层重量的计算 1）带状式绕包层重量的计算 (18) 2）纤维绕包层重量的计算 (18)
3）绳状绕包层重量的计算 (19) 二、浸涂及浸渍层的重量计算 1）漆包线用漆的重量计算 (19) 2）玻璃丝包线用漆的重量计算 (19) 3）浸渍剂的重量计算 (19) 4）浸渍电缆纸和电缆麻重量的计算 (19) 三、编织层的重量计算 1．纤维编织层的重量计算 (20) 2．金属编织层的重量计算 (21) 第四部分成缆填充材料和外护层 1、成缆填充材料的重量计算 (22) 2、外护层材料重量计算 (22) 附录 常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数 (23)
低压电开关电缆、穿管外径对应表
1、 的金属导管，采用管壁厚 2.0mm 的钢导管。 2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。 3、 壁厚参考《住宅小区通信配套设施建设标准》 注：住宅内用电设备的功率因数按0.9计算。 2、在人员密集的公共建筑物中应采用无卤低烟阻燃产品。WDZB-BYJ （YJY ） 塑壳壳架等级:
ABB：160，250，320，400，630，800，1000，1250，1600 施耐德：80，100，160，250，400，630，800，1000，1250，1600 电流互感器的规格: 20，30，40，50，75，100，150，200（250），300，400，500，600（750），800 电流互感器的规格: 20，30，40，50，75，100，150，200（250），300，400，500，600（750），800 功率计算： 小店面用电：100~120W/m2 商场空调功率：50W/m2 中央空调：40 W/m2 常见民用建筑的照度标准（lx）
管路敷设标注方法 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设AC：吊顶内敷设 ACE：在能进入的吊顶在敷设BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 WE：沿墙明敷设 FC：预埋在地面内 cc：暗敷设在顶板内 SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电线电缆重量计算
电线电缆重量计算：（电线电缆材料用量计算公式） 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48

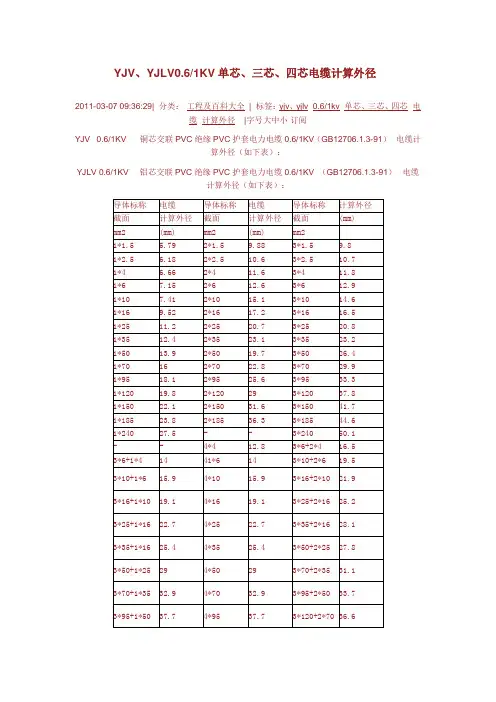

电缆型号与外径尺寸对照表
电缆型号与外径尺寸对照表（埋管必须资料） 序号电缆型号电缆外径（mm)备注 1YJV-6KV-3*16 2YJV-10KV-3*25 3YJV-10KV-3*35 4YJV-10KV-3*95 5YJV-10KV-3*240 6VV3*240+1*120 7VV3*185+1*95 8VV3*120+1*70 9VV3*95+1*50 10VV3*35+1*16 11VV3*25+1*16 YJV6/6KV、6/10KV 交联电缆技术参数 YJV6/6KV、6/10KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 1
导体标称截面绝缘厚度护套厚度 电缆近似 外径 电缆近似 重量 20℃导体电缆载流量短路电流 直流电阻 在空气中 直埋土壤 中 导体 屏蔽层 铜带铜丝 mm 2 mm mm mm kg/km Ω/km A A KA KA KA 1×25 21 685 165 160 1×35 22 807 205 190 1×50 23 977 245 225 1×70 25 1207 305 275 1×95 27 1489 370 330 1×120 28 1762 430 375 1×150 30 2080 490 426 1×185 2 32 2453 560 480 1×240 34 3100 665 555 1×300 36 3723 765 630 1×400 40 4728 890 725 导体标称截面绝缘厚度护套厚度 电缆近似 外径 电缆近似 重量 20℃导体电缆载流量短路电流 直流电阻 在空气中 直埋土壤 中 导体 屏蔽层 铜带铜丝 mm 2 mm mm mm kg/km Ω/km A A KA KA KA 2
电线电缆常用计算公式
一、导电线芯及裸导体制品 1．圆单线的截面和重量计算： (1)单一材料的圆单线： 截面F=0.25π*d12（mm2） 重量W1=F*r=0.25π*d12*r （kg/km） W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/km d1—圆单线直径mm r—所用材料比重g/cm3 (2)双金属线: 1)重量系数法: W2=W1*K W2锡=W1铜*K=6.982d12 *K 2)综合比重法: W2=0.25π*d12*r2 *(r-r1)/(r2-r1) W2—镀层材料重量kg/km K --镀层的重量系数见表1 d2—镀层单线的直径mm r –有镀层材料的比重g/cm3 r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3 表1. 2.型线的截面和重量计算 1)裸扁线的截面和重量计算
(1)截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2) (2)周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm) (3)重量W1=F*r (kg/km) a—扁线厚度mm b—扁线宽度mm R—扁线的圆角半径mm r—方角一圆角截面的差数mm2 L—方欠与圆角周长的差数mm F—扁线截面积mm2 C—扁线的周长mm r—所用材料比重g/cm3 2)双沟形电车线截面和重量计算 双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。但在计算重量时可用标称截面计算。 (1)铜电车线 W=F*8.89 （kg/km)F—标称截面mm2 (2)铝合金电车线 W=F*r (kg/km) r—铝合金比重g/cm3 (3)钢铝电车线 W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km) (参照电线电缆手册第二册709页表12—5) 3)高压电缆用型线芯重量计算 (1)空心绞合线芯直径D D=D0+2(t z+t弓) (mm) (2)重量 W=(F Z n Z+F弓n弓)*r*K (kg/km) tz、t弓—Z形及弓形线厚度mm D0 —油道直径mm F Z、F弓—Z形及弓形线厚度mm n Z、n弓—Z形及弓形线根数 r —所用材料比重g/cm3K—线芯绞入系数
电线电缆理论重量计算公式
电线电缆理论重量计算公式 电线电缆重计算：（电线电缆材料用量计算公式） 电线电缆材料用量计算公式 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37
电缆规格对照表-电缆重量对照表-180mm2电缆重量
标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造 型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆 VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力 线路用。 使用特性： 1、电缆敷设时的环境温度不低于0o C ，弯曲半径应不小电缆外径的10 倍。 2、电缆导体的长期最高温度不超过70o C 。 3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160o C 。 产品结构图(点击放大) 产品规格： 1芯：1．5--630mm 2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm 3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mm VV,VLV,VY,VLY 标称截面 mm 2 线芯结构 ho/mm 绝缘标称厚度 mm 护套标称厚度mm 计算外径 mm 环境温度 25°C 允许空 气中敷设截流 量[A] 环境温度25°C 允许截流量埋地土壤炽热阻系数g=80(°C 厘米/ 瓦) [A] 成品近似重 量 kg/km 铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al 1.5 1/1.38 0.8 1.8 6.6 24 - 31 - 58 - 2.5 1/1.78 0.8 1.8 7.0 32 25 45 35 71 56 4.0 1/2.25 1.0 1.8 7.9 45 34 61 47 97 73 6.0 1/2.76 1.0 1.8 8.4 56 43 77 59 121 84 10 7/1.35 1.0 1.8 9.7 80 61 103 80 177 111 16 7/1.70 1.0 1.8 10.7 106 83 138 106 239 139 25 7/2.14 1.2 1.8 12.4 143 111 183 140 349 190 35 7/2.52 1.2 1.8 13.6 175 133 221 170 451 232
电线电缆常用计算公式大全
一、电线电缆材料用量 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48 二、导体之外材料计算公式 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数=
常用电线电缆价格计算公式
常用电线电缆价格计算公式 铜的重量习惯的 1.YJV铜芯电力电缆系列价格公式如下： 铜的重量X铜价计算：丝经÷2=1.25X1.25X3.14=平方数X丝的根数X0.89X当时铜价+10%的加工费。 2.橡套电缆的成本价格计算 平方X1.83=铜的重量X当时的铜价+橡胶的价格（重量X0.4元/斤）=成本价格+10%的加工费 电缆的价格=制造材料成本+固定费用+税收+业务费+利润 制造材料成本=材料成本*（1+材料消耗）（材料成本即为理论计算出来的值） 不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1。导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数 3。外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径 D=上过程外径 G=绝缘比重 4。包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25) 5。缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d= 铜线径 N=条数 G=比重 Z=绞入率 6。编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / T d=编织铜线径 T=锭数 N=每锭条数 G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡 -7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE- 0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；
