电线电缆外径及重量

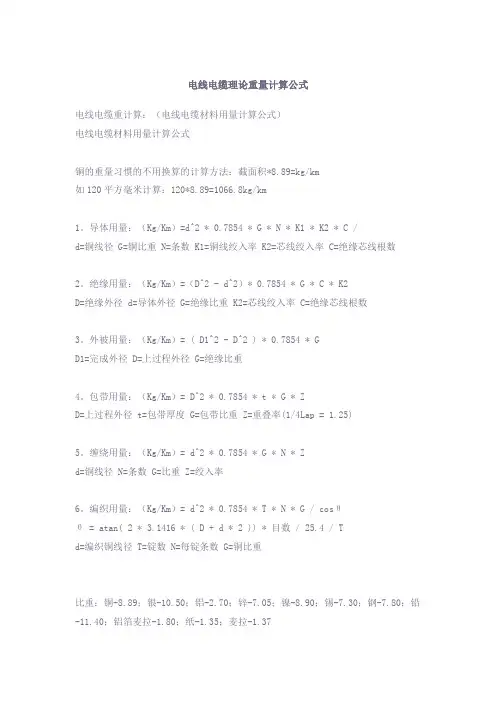

电线电缆理论重量计算公式
电线电缆理论重量计算公式电线电缆重计算：（电线电缆材料用量计算公式）电线电缆材料用量计算公式铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1。
导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数2。
绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3。
外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径 D=上过程外径 G=绝缘比重4。
包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5。
缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径 N=条数 G=比重 Z=绞入率6。
编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48。
电线电缆的计算公式、平方、重量
电线电缆的计算公式、平方、重量(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铜的重量习惯上不用换算的计算方法：截面积×=kg/km?如120平方毫米计算：120×=km?1 、导体用量：(Kg/Km)=d^2 × × G × N × K1 × K2 × C /?d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数?2、绝缘用量：(Kg/Km)=(D^2 - d^2)× × G × C × K2?D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数?3、外被用量：(Kg/Km)= ( D1^2 - D^2 ) × × G?D1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：(Kg/Km)= D^2 × × t × G × Z?D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = ?5、缠绕用量：(Kg/Km)= d^2 × × G × N × Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：(Kg/Km)= d^2 × × T × N × G / cosθ?θ =atan( 2 × × ( D + d × 2 )) × 目数 / / T?d=编织铜线径 T=锭数 N=每锭条数 G=铜比重?比重：铜;银;铝;锌;镍;锡;钢;铅;铝箔麦拉;纸;麦拉?1.护套厚度：挤前外径×+1（符合电力电缆,单芯电缆护套的标称厚度应不小于，多芯电缆的标称厚度应不小于）?2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×?3.绝缘厚度最薄点：标称值×90%?4.单芯护套最薄点：标称值×85%?5.多芯护套最薄点：标称值×80%?6.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)?重量=π×钢丝直径2×ρ×L×根数×λ?7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ?8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)?9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)?其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K?ρ为材料比重；L为电缆长度；λ绞入系数。
电缆电线重量计算方法与重量表
电缆电线重量计算方法与重量表
电线重量＝导体重量+绝缘重量
导体重量=导体比重×截面积（其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如1.5、2.5、4、6.....等
绝缘层重量=3.14×（挤包前外径绝缘厚度）×绝缘厚度×绝缘料比重（其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3 ）
以上公式算出的重量单位均为：千克/千米
国标电线直径表与计算方法
注：以上导体直径指BV 塑铜线及 BLV 塑铝线
换算方法：
知道电线的平方，计算电线的半径用求圆形面积的公式计算：
电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方
知道电线的平方，计算线直径也是这样，如：
2.5方电线的线直径是：2.5÷
3.14 = 0.8，再开方得出0.9毫米，因此2.5平方线的线直径是：2×0.9毫米＝1.8毫米。
知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：
电线的平方＝圆周率（3.14）×线直径的平方／4
电缆大小也用平方标称，多股线就是每根导线截面积之和。
电缆截面积的计算公式：
0.7854 ×电线半径（毫米）的平方×股数
如48股（每股电线半径0.2毫米）1.5平方的线：
0.785 ×（0.2 × 0.2）× 48 = 1.5平方。
电线电缆的计算公式、平方、重量
铜的重量习惯上不用换算的计算方法：截面积X8.89=kg/km如120 平方毫米计算：120X8.89=1066.8kg/km1、导体用量：（Kg/Km）=cT2 X 0.7854 G XN XK1 XK2 XQ /d=铜线径G=铜比重N=条数K1 =铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（DA2 - d A2） X0.7854 ）G XC XK2。
=绝缘外径d=导体外径6=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= （ DS2 -。
人2 ）成7854 GD1 =完成外径D=±过程外径6=绝缘比重6、编织用量：(Kg/Km)= dA2 0C7854 X T X N X G / cos 00 = atan（ 2 x 3.1416 x （ D + d 贸兹）/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89;银-10.50;铝-2.70;锌-7.05; W-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.371.护套厚度：挤前外径XQ.035+1 （符合电力电缆，单芯电缆护套的标称厚度应不小于 1.4mm,3. 绝缘厚度最薄点：标称值X90%-0.14. 单芯护套最薄点：标称值X85%-0.15. 多芯护套最薄点：标称值X80%-0.26. 钢丝铠装：根数={ n欢护套外径+钢丝直径）}』钢丝直径X入）重量=兀钢丝直径2X p X根数X 入7. 绝缘及护套的重量=兀 ><前外径+厚度）辱度X LX p导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
〈关键点〉一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
电缆重量计算方法
电缆重量计算方法电缆重量计算方法1.型线的截面和重量计算1)裸扁线的截面和重量计算(1) 截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2) 周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3) 重量W1=F*r (kg/km)a—扁线厚度mm b—扁线宽度mmR—扁线的圆角半径mm r—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mm F—扁线截面积mm2C—扁线的周长mm r—所用材料比重g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。
但在计算重量时可用标称截面计算。
(1) 铜电车线W=F*8.89 （kg/km) F—标称截面mm2 (2) 铝合金电车线W=F*r (kg/km) r—铝合金比重g/cm3 (3) 钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1) 空心绞合线芯直径DD=D0+2(tz+t弓) (mm)(2) 重量W=(FZnZ+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度mm D0 —油道直径mmFZ、F弓—Z形及弓形线厚度mm nZ、n弓—Z形及弓形线根数r —所用材料比重g/cm3 K—线芯绞入系数电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等. 1.导体绞合节距设计: 绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.2.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算: 方法1: 方法2: d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算: 1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数. 4.导体防氧化. 为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。
电力电缆理论重量表
47.2
5465
2222
5323
2080
6410
3167
6234
2991
0.124/0.268
0.206/0.443
360
275
345
265
185/95
1.7/1.2
45.4
51.5
6769
2715
6606
2552
7808
3754
7608
355
0.991/0.193
0.164/0.320
420
240
2
2.2
26.5
0.0754
550
2300
300/500V 227IEC01(BVR)型电线电缆重量及载流量参考
BVR型450/750V铜芯聚氯乙烯绝缘电线
标称截面mm2
绞合导体中单
线最少根数
绝缘厚度规定
值mm
平均外径上限
mm
20C时导体电 阻最大值
(Q/km)
允许载流量A
参考重量
kg/km
2.5
0.8
5.1X1.6
6.2X14.0
7.41
12.1
20
16
135
89.0
3X4
1
0.8
5.8X3.1
7.0X15.8
4.61
7.41
26
22
190
116
3X4
7
0.8
5.9X3.5
7.1X16.3
4.61
-
26
22
198
-
3X6
1
0.8
6.2X4.5
7.5X17.5
电线电缆常用计算公式
一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面F=0.25π*d12（mm2）重量W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/kmd1—圆单线直径mm r—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*K W2锡=W1铜*K=6.982d12 *K2)综合比重法:W2=0.25π*d12*r2 *(r-r1)/(r2-r1)W2—镀层材料重量kg/km K --镀层的重量系数见表1d2—镀层单线的直径mm r –有镀层材料的比重g/cm3r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3表1.2.型线的截面和重量计算1)裸扁线的截面和重量计算(1)截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2)周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3)重量W1=F*r (kg/km)a—扁线厚度mm b—扁线宽度mmR—扁线的圆角半径mm r—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mm F—扁线截面积mm2C—扁线的周长mm r—所用材料比重g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。
但在计算重量时可用标称截面计算。
(1)铜电车线W=F*8.89 （kg/km)F—标称截面mm2(2)铝合金电车线W=F*r (kg/km) r—铝合金比重g/cm3(3)钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1)空心绞合线芯直径DD=D0+2(t z+t弓) (mm)(2)重量W=(F Z n Z+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度mm D0 —油道直径mmF Z、F弓—Z形及弓形线厚度mm n Z、n弓—Z形及弓形线根数r —所用材料比重g/cm3K—线芯绞入系数备注：镀锡铜导体重量计算：M=平方数*密度（8.89）*工艺系数（1.05）*芯数绝缘护套重量计算：M=(大直径2-小直径2)*材料密度*0.7854*钳入系数（1.05）材料密度见附表铜编织重量计算：M=（π2/2）d*（D+2d）PKλD:编织前的外径d：编织丝的直径P：编织丝的密度K：编织的交叉系数（1.015）λ：单向覆盖率80%=0.5528二、绞线1．绞合线芯的结构计算1）线芯按正规绞合时总根数表22）线芯绞合外径计算(1)按正规绞合时，中心为1—6根，线芯外径比M的计算按表3绞合线芯外径比M可查表4计算表3（2）非正规绞合时,线芯外径比M的计算:M=D/d=d[1+1/sin(1800/Z)]/d=1+1/sin(1800/Z)(3)线芯外径：D=M*dZ—外层根数d—单线直径mm n—层数D—线芯直径mm M—外径比表43）复绞线外径计算：D=M*d 其中：M—外径比d—单丝外径mm复绞线外径比表54)束线芯的结构计算:(1)束线芯各层根数及总根数的计算a: 中心为1根时,第n层及总根数第一层Z1=1 第n层Zn=6(n-1) (n>2)总根数Z=3n2-3n+1b: 中心为2—5根时，第n层及总根数第一层Z1（2、3、4、5根）第n层Zn=Z1+6（n-1）总根数Z=3n2-3n+nZ1(2)束线芯外径计算a: 中心为1—6根时外径经比的计算可按正规绞合外径比计算D=M束*d*K d—单线直径mmK为束线后外径调整系数,因为束线层数越多,其外径由于嵌入空隙而比正规排列有所减小,所以通过调整系数K 予以调整。
电力电缆重量表
300/500V 227IEC01(BV)型电线电缆重量及载流量参考
300/500V 227IEC01(BVR)型电线电缆重量及载流量参考BVR型450/750V铜芯聚氯乙烯绝缘电线
BVVB、BLVVB型300/500V铜、铝芯PVC绝缘护套扁型电缆
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV单芯交联聚乙烯绝缘（钢带铠装）电力电缆
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV二芯交联聚乙烯绝缘（钢带铠装）电力电缆
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV（3+1芯）交联聚乙烯绝缘（钢带铠装）电力电缆
YJV交联聚乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV四芯等截面交联聚乙烯绝缘（钢带铠装）电力电缆
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV单芯PVC绝缘（钢带铠装）电力电缆
VV聚氯乙烯绝缘电力电缆重量外径载流量参考0.6/1kV二芯PVC绝缘（钢带铠装）电力电缆
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV三芯PVC绝缘（钢带铠装）电力电缆
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV（三大一小）PVC绝缘（钢带铠装）电力电缆
VV聚氯乙烯绝缘电力电缆重量外径载流量参考
0.6/1kV四芯等截面PVC绝缘（钢带铠装）电力电缆。
