工程材料题目及答案
工程材料题目与答案

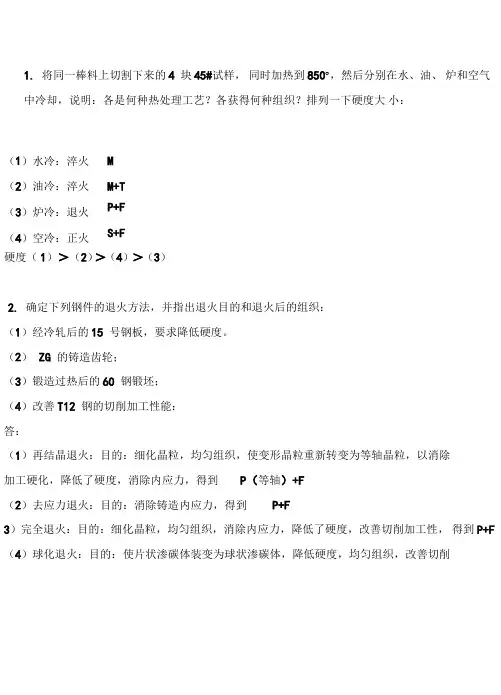

1. 将同一棒料上切割下来的4 块45#试样，同时加热到850°，然后分别在水、油、炉和空气中冷却，说明：各是何种热处理工艺？各获得何种组织？排列一下硬度大小：（1）水冷：淬火M（2）油冷：淬火M+T（3）炉冷：退火P+F（4）空冷：正火S+F硬度（1）＞（2）＞（4）＞（3）2. 确定下列钢件的退火方法，并指出退火目的和退火后的组织：（1）经冷轧后的15 号钢板，要求降低硬度。
（2）ZG 的铸造齿轮；（3）锻造过热后的60 钢锻坯；（4）改善T12 钢的切削加工性能：答：（1）再结晶退火：目的：细化晶粒，均匀组织，使变形晶粒重新转变为等轴晶粒，以消除加工硬化，降低了硬度，消除内应力，得到P（等轴）+F（2）去应力退火：目的：消除铸造内应力，得到P+F3）完全退火：目的：细化晶粒，均匀组织，消除内应力，降低了硬度，改善切削加工性，得到P+F （4）球化退火：目的：使片状渗碳体装变为球状渗碳体，降低硬度，均匀组织，改善切削1200 1 1001000 二 900 800700卜」 完全退火球化退火/iTTini 左应力退火i 500 r .m t JwaimuLiLDij 性能，得到粒状P+Fe3C3.说明直径为10mm 的45钢试样分别为下列温度加热：700° C 、760° C 、840° C 、11004000,2 04 0,6 0.8 1.0 L2 1.4 %(%)4. 两个碳质量分数为 1.2%的碳钢薄试样，分别加热到780° C 和900° C ，保温相同时 间奥氏体化后，以大于淬火临界冷却速度的速度冷却至室温。
试分析：C 。
保温后在水中冷却得到的室温组织答:v v y x wir xj 铲敲逋灵接（1）哪个温度加热淬火后马氏体晶粒较粗大？（2）哪个温度加热淬火后马氏体碳含量较多？（3）哪个温度加热淬火后残余奥氏体较多？（4）哪个温度加热淬火后未溶渗碳体较多？（5）你认为哪个温度加热淬火合适？为什么？答：（1）900 °C（2）900 °C（3）900 °C（4）780 °C（5）780 °C，综上所述此温度淬火后得到的均匀细小的M+颗粒状Cm+AR的混合组织，使钢具有最大的硬度和耐磨性。
工程材料考试真题及答案

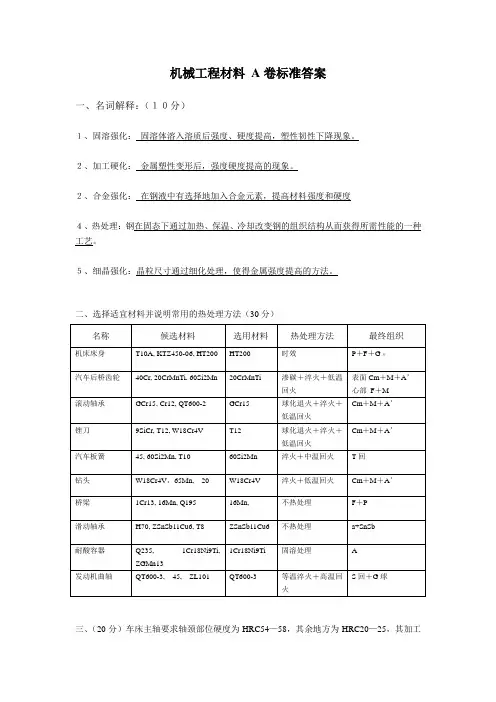

机械工程材料 A 卷标准答案一、名词解释：（１０分）１、固溶强化： 固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
２、加工硬化： 金属塑性变形后，强度硬度提高的现象。
２、合金强化： 在钢液中有选择地加入合金元素，提高材料强度和硬度４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。
二、选择适宜材料并说明常用的热处理方法（30分）三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工名称候选材料选用材料热处理方法最终组织机床床身 T10A, KTZ450-06, HT200 HT200 时效P ＋F ＋G 片 汽车后桥齿轮40Cr, 20CrMnTi, 60Si2Mn20CrMnTi渗碳＋淬火＋低温回火表面Cm ＋M ＋A ’ 心部 F ＋M 滚动轴承 GCr15, Cr12, QT600-2 GCr15 球化退火＋淬火＋低温回火Cm ＋M ＋A ’ 锉刀 9SiCr, T12, W18Cr4V T12 球化退火＋淬火＋低温回火Cm ＋M ＋A ’ 汽车板簧 45, 60Si2Mn, T10 60Si2Mn 淬火＋中温回火 T 回钻头 W18Cr4V ，65Mn, 20 W18Cr4V 淬火＋低温回火 Cm ＋M ＋A ’ 桥梁 1Cr13, 16Mn, Q195 16Mn, 不热处理 F ＋P 滑动轴承 H70, ZSnSb11Cu6, T8 ZSnSb11Cu6不热处理 a+SnSb 耐酸容器Q235, 1Cr18Ni9Ti, ZGMn131Cr18Ni9Ti固溶处理 A发动机曲轴 QT600-3, 45, ZL101QT600-3等温淬火＋高温回火S 回＋G 球路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。
建筑材料练习题及答案
建筑材料练习题及答案一、选择题1、以下属于无机材料的是（）A 木材B 塑料C 水泥D 沥青答案：C解析：水泥属于无机材料，木材是天然有机材料，塑料和沥青属于有机材料。
2、钢材的主要成分是（）A 铁B 碳C 硅D 锰答案：A解析：钢材的主要成分是铁，还含有少量的碳、硅、锰等元素。
3、以下哪种材料的耐水性最好（）A 混凝土B 木材C 石灰D 黏土答案：A解析：混凝土的耐水性较好，木材容易吸水腐烂，石灰和黏土在水中的稳定性相对较差。
4、普通硅酸盐水泥的初凝时间不得早于（）A 45 分钟B 60 分钟C 90 分钟D 120 分钟答案：A解析：普通硅酸盐水泥的初凝时间不得早于 45 分钟。
5、以下哪种材料的保温性能最好（）A 钢材B 玻璃C 泡沫塑料D 陶瓷答案：C解析：泡沫塑料的保温性能最好，因为其内部具有大量的封闭孔隙，阻止热量传递。
6、建筑石膏的主要成分是（）A 硫酸钙B 碳酸钙C 氯化钙D 氢氧化钙答案：A解析：建筑石膏的主要成分是硫酸钙。
7、混凝土的强度等级是根据（）确定的。
A 立方体抗压强度标准值B 轴心抗压强度C 抗拉强度D 抗折强度答案：A解析：混凝土的强度等级是根据立方体抗压强度标准值确定的。
8、以下哪种砂的颗粒级配最好（）A 粗砂B 中砂C 细砂D 级配良好的砂答案：D解析：级配良好的砂能够使混凝土或砂浆具有较好的和易性和强度。
9、用于砌筑基础的砂浆，通常采用（）A 水泥砂浆B 混合砂浆C 石灰砂浆D 黏土砂浆答案：A解析：水泥砂浆的强度高，耐水性好，常用于砌筑基础。
10、以下哪种砖的强度等级最高（）A 烧结普通砖B 烧结多孔砖C 蒸压灰砂砖D 粉煤灰砖答案：A解析：在常见的几种砖中，烧结普通砖的强度等级通常较高。
二、填空题1、建筑材料按化学成分可分为________、＿_______和________三大类。
答案：无机材料、有机材料、复合材料2、材料的吸水性用________表示，吸湿性用________表示。
工程材料考试题及答案
工程材料考试题及答案一、选择题（每题2分，共20分）1. 金属材料的塑性变形主要通过哪种方式进行？A. 滑移B. 孪生C. 扩散D. 相变答案：A2. 以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 陶瓷材料的主要特性是什么？A. 高塑性B. 高韧性C. 高硬度D. 高延展性答案：C4. 以下哪种合金具有最好的耐腐蚀性能？A. 铝合金B. 不锈钢C. 黄铜D. 铅锡合金答案：B5. 玻璃材料通常属于哪种材料类别？A. 金属材料B. 无机非金属材料C. 有机高分子材料D. 复合材料答案：B6. 以下哪种材料的热导率最高？A. 铜B. 铝C. 钢D. 塑料答案：A7. 金属材料的疲劳破坏是由于什么原因引起的？A. 腐蚀B. 过载C. 反复加载D. 温度变化答案：C8. 以下哪种材料的电绝缘性能最好？A. 橡胶B. 陶瓷C. 铁D. 银答案：A9. 复合材料通常由哪些材料组成？A. 金属材料和无机非金属材料B. 金属材料和有机高分子材料C. 有机高分子材料和无机非金属材料D. 所有上述材料答案：D10. 以下哪种材料的抗拉强度最高？A. 铝合金B. 不锈钢C. 碳纤维增强塑料D. 玻璃纤维增强塑料答案：C二、填空题（每空2分，共20分）11. 金属材料的强度是指材料在________时能承受的最大压力。
答案：拉伸12. 材料的硬度是指材料________的能力。
答案：抵抗硬物压入表面13. 金属材料的弹性模量是指材料在________时的应力与应变比值。
答案：弹性变形14. 材料的疲劳寿命与加载________成正比。
答案：次数15. 材料的冲击韧性是指材料在________下吸收能量的能力。
答案：冲击载荷16. 金属材料的热处理通常包括________、正火、回火等过程。
答案：退火17. 材料的蠕变是指材料在________作用下发生的缓慢变形。
答案：恒定应力18. 材料的断裂韧性是指材料在________条件下抵抗裂纹扩展的能力。
工程材料_试题
2003—2004学年第二学期《工程材料》考试试卷（A 卷） 授课班号 班级 学号 姓名 成绩一、 填空题（3分/题）1、在铸造生产中，为获得细晶粒，常用的方法有 。
2、间隙固溶体与间隙相在相结构上的区别是 。
3、60钢的塑性较30钢 （高、低），原因在于 。
4、绘出45钢室温下平衡组织示意图，其中组织组成物有 和 ；组成相有 和 。
5、回火索氏体比正火索氏体的σ-1高，δ、αK 好，是因为。
6、熔点为327℃的铅板，室温下进行拉拔后，其硬度上升，是因为 ；放置一段时间后，铅板又象塑性变形前一样柔软了，这是因为 。
7、T8钢的强度较T13钢 （高、低），原因在于。
8、感应加热表面淬火，淬硬层深度取决于 。
9、T12钢制丝锥预备热处理为正火+球化退火， 进行正火的目的是 ，进行球化退火的目的是 。
10、GCr15是 ，其最终热处理方式是和 。
11、高速钢W18Cr4V 最终热处理经淬火后需经560℃回火，是因为 。
12、热处理过程包括 三个阶段。
13、在硬度相同情况下，具有 的金属组织，耐磨性更好。
14、机械零件选材的一般原则是。
15、ZGMn13既耐磨又耐冲击是因为。
16、利用手册按力学性能数值选材时，除了要综合考虑材料强度、塑性、韧性的合理配合外，还必须考虑相应的方法和充分考虑对零件力学性能的影响。
二、选择题：（2分/题）1、合金的相结构分为（）A、固溶体和金属化合物B、间隙相和间隙固溶体C、体心立方和面心立方2、合金钢淬火变形开裂的倾向比碳素钢小，是因为（）A、合金元素提高了钢的淬透性，降低了淬火内应力。
B、合金元素提高了钢的回火稳定性。
C、合金元素提高了钢的马氏体转变温度。
3、亚共晶白口铸铁1000℃时，组织中由哪些相组成（）A、Fe3C+A+Ld B、Fe3C+A C、Ld+A4、45钢Ac1=730℃, Ac3=780℃,加热到760℃充分保温后，奥氏体中含碳量（）A、等于0.45%B、大于0.45%C、小于0.45%5、钢的质量以（）划分A、碳的含量多少。
《材料科学与工程基础》题集
《材料科学与工程基础》题集大题一：选择题1.下列哪一项是材料的基本属性？A. 密度B. 颜色C. 形状D. 体积2.材料的力学性能主要包括哪一项？A. 导电性B. 耐腐蚀性C. 强度D. 透明度3.下列哪一项不是金属材料的常见类型？A. 钢铁B. 铝合金C. 陶瓷D. 铜合金4.材料的硬度是指其抵抗什么的能力？A. 拉伸B. 压缩C. 弯曲D. 刻划5.下列哪一项是热塑性材料的特性？A. 在加热后不能变形B. 在加热后可以永久变形C. 在冷却后可以恢复原形D. 在任何温度下都不易变形6.材料的韧性是指其在受力时什么的能力？A. 易碎B. 易弯曲C. 吸收能量而不破裂D. 迅速恢复原形7.下列哪一项是陶瓷材料的主要成分？A. 金属B. 塑料C. 无机非金属D. 有机物8.复合材料是由哪两种或多种材料组合而成的？A. 同一种材料的不同形态B. 不同性质的材料C. 相同性质的材料D. 任意两种材料9.下列哪一项不是高分子材料的特性？A. 高强度B. 高韧性C. 低密度D. 低耐温性10.材料的疲劳是指其在什么条件下性能逐渐降低的现象？A. 持续受力B. 持续加热C. 持续冷却D. 持续暴露在潮湿环境中大题二：填空题1.材料的密度是指单位体积内材料的______。
2.材料的导电性是指材料传导______的能力。
3.金属材料的晶体结构常见的有______、体心立方和面心立方。
4.陶瓷材料因其______、高硬度和高耐温性而被广泛应用于高温和腐蚀环境。
5.复合材料的优点包括高强度、高刚性和良好的______。
6.高分子材料的分子结构特点是具有长链状的______结构。
7.材料的疲劳强度是指材料在______作用下抵抗破坏的能力。
大题三：判断题1.材料的力学性能只包括强度和硬度。
（）2.金属材料都是良好的导体。
（）3.陶瓷材料的主要成分是金属。
（）4.复合材料的性能总是优于其单一组分的性能。
（）5.高分子材料的耐温性一般较低。
工程材料试题含答案
1．F和A分别是碳在α-Fe、γ-Fe中所形成的间隙固溶体。
2．液态金属结晶时常用的细化晶粒的方法有增加过冷度、加变质剂、增加液体的流动。
3.加热是钢进行热处理的第一步，其目的是使钢获得奥氏体组织。
4．在Fe-Fe3C相图中，钢与铸铁分界点的含碳量为 2.11% 。
5．完全退火主要用于亚共析钢，其加热温度为： Ac3 +（30～50）℃。
6．1Cr18Ni9Ti是不锈钢，其碳的质量分数是 0.1% 。
7. QT600-03中的“600”的含义是：σb≥600MPa 。
8．T8MnA是碳素工具钢，其中“A”的含义是高级优质。
9．40Cr是合金结构钢，其Cr的主要作用是提高淬透性、强化铁素体。
10．调质件应选中碳成分的钢，渗碳件应选低碳成分的钢。
11．化学热处理的基本过程包括：化学介质分解出渗入元素的活性原子，活性原子被工件表面吸附，原子由表层向内扩散形成渗层。
12．按冷却方式的不同，淬火可分为单介质淬火、双介质淬火、等温淬火、分级淬火等。
13．60钢（Ac1≈727℃，Ac3≈766℃）退火小试样经700 ℃、740 ℃、800 ℃加热保温，并在水中冷却得到的组织分别是：P+F ，F+M+Ar ，M+Ar 。
14．金属的冷加工与热加工是按再结晶温度来划分的。
15．制造形状简单、小型、耐磨性要求较高的热固性塑料模具应选用 T10 钢，而制造形状复杂的大、中型精密塑料模具应选用 3Cr2Mo 钢。
（请从45、T10、3Cr2Mo、Q235A中选择）1．碳钢在室温下的相组成物是铁素体和渗碳体。
2．铁碳合金平衡结晶时，只有成分为 0.77%的共析钢才能发生共析反应。
3．在1100℃，含碳0.4%的钢不能进行锻造，含碳4.0%的铸铁能进行锻造。
4．细晶强化能同时提高钢的强度和韧性。
5．碳的质量分数对碳钢力学性能的影响是：随着钢中碳的质量分数的增加，硬度、强度增加，塑性、韧性也随着增加。
6．固溶强化是指因形成固溶体而引起的合金强度、硬度升高的现象。
工程材料考试题及答案
工程材料考试题及答案一、选择题（每题2分，共20分）1. 金属材料的强度通常是指材料的：A. 抗拉强度B. 抗压强度C. 抗弯强度D. 抗剪强度答案：A2. 以下哪种材料属于非金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 金属材料的塑性变形是指：A. 材料在受力后发生永久性形变B. 材料在受力后发生弹性形变C. 材料在受力后发生断裂D. 材料在受力后发生疲劳答案：A4. 材料的疲劳寿命与以下哪个因素无关？A. 载荷大小B. 载荷频率C. 材料的微观结构D. 材料的密度答案：D5. 陶瓷材料的主要特性是：A. 高塑性B. 高韧性C. 高硬度D. 高延展性答案：C6. 金属材料的热处理通常不包括以下哪种工艺？A. 淬火B. 回火C. 正火D. 焊接答案：D7. 以下哪种材料具有较好的耐腐蚀性？A. 碳钢B. 不锈钢C. 铸铁D. 铝合金答案：B8. 材料的疲劳强度通常与以下哪个因素有关？A. 材料的硬度B. 材料的韧性C. 材料的密度D. 材料的弹性模量答案：B9. 金属材料的弹性模量是指：A. 材料在受力时的弹性变形能力B. 材料在受力后的塑性变形能力C. 材料在受力时的形变恢复能力D. 材料在受力后的断裂能力答案：A10. 以下哪种材料的导热性能最好？A. 木材B. 塑料C. 铜D. 橡胶答案：C二、填空题（每空2分，共20分）1. 金属材料的_________是指材料在受力时抵抗变形的能力。
答案：弹性模量2. 金属材料的_________是指材料在受力后发生永久性形变的能力。
答案：塑性3. 材料的_________是指材料在反复受力后发生断裂的现象。
答案：疲劳4. 金属材料的_________是指材料在高温下抵抗氧化的能力。
答案：抗氧化性5. 金属材料的_________是指材料在受力后发生断裂的能力。
答案：韧性6. 金属材料的_________是指材料在受力后恢复原状的能力。
答案：弹性7. 金属材料的_________是指材料在受力后抵抗塑性变形的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 将同一棒料上切割下来的4块45#试样，同时加热到850°，然后分别在水、油、
炉和空气中冷却，说明：各是何种热处理工艺？各获得何种组织？排列一下硬度大小：
答：
（1）水冷：淬火M
（2）油冷：淬火M+T
（3）炉冷：退火P+F
（4）空冷：正火S+F
硬度（1）>（2）>（4）>（3）
2. 确定下列钢件的退火方法，并指出退火目的和退火后的组织：
（1）经冷轧后的15号钢板，要求降低硬度。
（2）ZG的铸造齿轮；
（3）锻造过热后的60钢锻坯；
（4）改善T12钢的切削加工性能：
答：
（1）再结晶退火：目的：细化晶粒，均匀组织，使变形晶粒重新转变为等轴晶粒，以消除加工硬化，降低了硬度，消除内应力，得到P(等轴)+F
（2）去应力退火：目的：消除铸造内应力，得到P+F
3）完全退火：目的：细化晶粒，均匀组织，消除内应力，降低了硬度，改善切削加工性，得到P+F
（4）球化退火：目的：使片状渗碳体装变为球状渗碳体，降低硬度，均匀组织，改善切削
性能，得到粒状P+Fe3C
3. 说明直径为10mm的45钢试样分别为下列温度加热：700°C、760°C、840°C、1100°C。
保温后在水中冷却得到的室温组织
答：
温度加热后组织水冷后组织
700°C P+F P+F
760°C A+F M+F
840°C A M
1100°C A M
4.两个碳质量分数为1.2%的碳钢薄试样，分别加热到780°C和900°C，保温相同时间奥氏体化后，以大于淬火临界冷却速度的速度冷却至室温。
试分析：
（1）哪个温度加热淬火后马氏体晶粒较粗大？
（2）哪个温度加热淬火后马氏体碳含量较多？
（3）哪个温度加热淬火后残余奥氏体较多？
（4）哪个温度加热淬火后未溶渗碳体较多？
（5）你认为哪个温度加热淬火合适？为什么？
答：（1）900°C（2）900°C（3）900°C（4）780°C（5）780°C，综上所述此温度淬火后得到的均匀细小的M+颗粒状Cm+AR的混合组织，使钢具有最大的硬度和耐磨性。
5.用T10钢制造形状简单的车刀，其工艺路线为：锻造—热处理—机加工—热处理—磨加工。
（1）写出其中热处理工序的名称及作用。
（2）制定最终热处理（磨加工前的热处理）的工艺规范，并指出车刀在使用状态下的显微组织和大致硬度。
答:(1)球化退火，作用：利于切削加工。
得到球状珠光体，均匀组织，细化晶粒，为后面淬火处理作组织准备。
淬火+低温回火，作用：使零件获得较高的硬度、耐磨性和韧性，消除淬火内应力，稳定组织和尺寸。
（2）工艺规范：760°C水淬+200°C回火；
显微组织：M回+Cm，大致硬度：60HRC.
6.如下图所示，T12钢加热到Ac1以上，用图示。
