工业热电偶标准1. 范围本标准规定了工业热电偶的制造、校准、检定和使用等方面的基本要求。
本标准适用于工业生产过程中测量温度用的热电偶。
2. 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 19001-2008 热电偶总则和分度表3. 术语和定义下列术语和定义适用于本标准。
3.1 工业热电偶 industrial thermocouple用于工业测量温度的热电偶。
4. 符号和代号4.1 热电偶符号热电偶由两种不同材料的导体或半导体组成，一端焊接在一起作为测量端（热端），另一端作为连接端（冷端）。
焊接端称为“参考端”，连接端称为“自由端”。
两种不同材料的导体或半导体称为“热电极”。
热电极的一端称为“热端”，另一端称为“冷端”。
4.2 热电偶代号根据热电偶总则的规定，工业热电偶的代号应由下列几部分组成：热电极材料的符号，与各异种材料间的结点相连接的导线材料，采用补偿导线的热电偶用“补偿导线”的文字表示，铠装热电偶用“单支”或“型”字表示，特殊结构用“结构”的文字表示。
各部分之间用连字符连接。
例如：K型镍铬-镍硅热电偶的代号为：K[K(E)][S(单支)]-[型号后缀]。
5. 总则5.1 制造工业热电偶的制造应符合GB/T 19001-2008中有关工业热电偶制造的规定。
5.2 校准和检定工业热电偶在投入使用前应进行校准和检定，以确保其准确性和可靠性。
校准和检定应按照相关规定进行。
5.3 使用方法使用工业热电偶时应按照使用说明书的要求进行操作，以确保其正常运转和延长使用寿命。
同时应注意避免超出其测量范围和极限条件的使用。
6. 热电偶技术要求6.1 测量准确度等级及允差应符合GB/T 19001-2008的规定。
热电偶安全操作及保养规程
热电偶安全操作及保养规程热电偶是一种常见的温度测量仪器，广泛应用于工业、化工、电力等领域。
为了保障使用热电偶的安全性和准确性，遵守以下操作及保养规程是至关重要的。
安全操作1. 熟悉使用说明书在使用热电偶之前，必须认真阅读并理解其使用说明书。
使用说明书中会详细介绍热电偶工作原理及使用方法，避免因操作不当引起危险。
2. 注意工作环境在使用热电偶的过程中，需要注意周围环境的安全状况，避免本身环境就存在危险因素的使用情况。
3. 正确安装热电偶正确安装热电偶对于提高其准确性是有重大意义的。
在安装前应先检查热电偶头是否破裂、腐蚀或者其他不良状态，然后根据要求进行正确的安装。
对热电偶组件进行定期检查和校正，以保持其可靠性和准确性。
4. 确保静电不积聚为了确保热电偶的安全操作和可靠性，必须采取措施确保电离子不会在连接部位积聚。
为此，建议使用静电保护装置和抗静电电缆。
5. 选用合适的测量仪器在进行热电偶测量时，需要选用准确度适当的测量仪器，以确保结果的准确性。
同时，根据需要选择合适的量程和精度等级。
6. 防止电源变化电源波动会对热电偶的测量带来影响，造成测量值误差。
为此，需要采取合适的措施，如使用稳压电源或者滤波器进行电源稳定。
保养规程1. 定期检查热电偶的使用寿命通常较长，但也需要进行定期检查和维护。
定期检查包括外观检查、连接和接口的检查、电缆的检查等。
2. 安全存放热电偶在不使用时应安全存放，并避免起火、潮湿等环境，尤其是在容易产生腐蚀性气体、腐蚀性液体等场所，要将其远离。
3. 清洁保养热电偶需要定期清洁保养，以防止灰尘、油污等物质影响其工作效率。
建议使用干净、柔软的布擦拭，不使用含有酸、碱、电解液等腐蚀性物质进行清洁。
4. 防水保护当使用热电偶进行液体测量时，需要注意防水保护。
使用水性胶水或密封胶对连接处进行密封，以防止液体渗入。
5. 保养配套设备除了对热电偶进行保养，还需要对配套设备进行保养，如保养测量仪器、控制器等。
焊接热电偶线—操作规范及注意事项
盐水法焊接热电偶—操作规范及注意事项
一、所需设备及材料：
1、隔离变压器；
2、饱和盐水；
3、热电偶；
4、电源线（一端接隔离变压器，另一端接电源）；
5、一段硬线（一端接隔离变压器，另一端剥去外壳接接线夹）；
6、另一段硬线（一端连接隔离变压器，另一端带铜片接溶液）；
7、带橡胶皮的钳子、手套、眼镜；
二、电源要求：160-180V（一般用175V即可）
三、操作步骤：
1、饱和盐水配合比例15gNaCl/100ml水（调节比例到合适为止）盛于
被溶器皿中；
2、接好隔离变压器电源接头，将带铜片一端硬线引至饱和盐水溶液中，
另一段硬线带接线夹一端夹住钳子导电部分，钳子夹住电热偶线芯，
如下图所示：
3、和上电源，调制适当电压，戴好手套，用钳子夹住热电偶的焊接端，
小心点击溶液表面，由于短线产生高温电弧，将热电偶端头溶合成小
球，要求其直径大小为线芯的两倍，颜色为灰色，是最合适的（可多
次点击表面或调节电压到满意为止）；
4、焊接完毕，电压调至0V，拔出电源插头；
四、注意事项：
1、不可将热电偶直接与溶液中铜片接触；
2、焊接时一定要带墨镜，防止灼伤眼睛；
3、一定使用隔离变压器；
4、任何仪器故障请及时与管理员联系；
2015年5月12日。

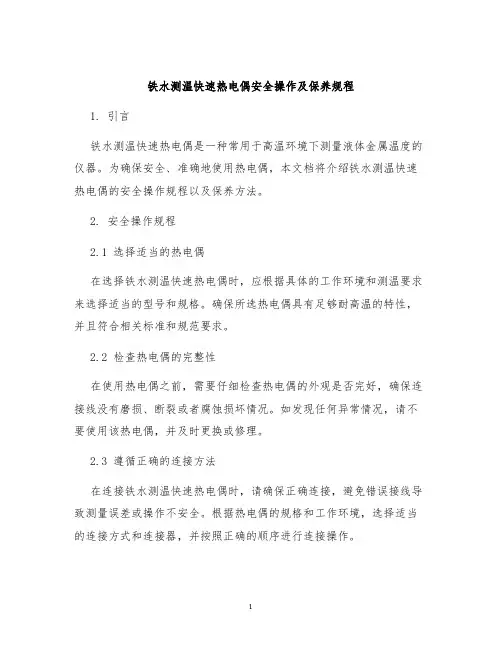

铁水测温快速热电偶安全操作及保养规程
铁水测温快速热电偶安全操作及保养规程1. 引言铁水测温快速热电偶是一种常用于高温环境下测量液体金属温度的仪器。
为确保安全、准确地使用热电偶，本文档将介绍铁水测温快速热电偶的安全操作规程以及保养方法。
2. 安全操作规程2.1 选择适当的热电偶在选择铁水测温快速热电偶时，应根据具体的工作环境和测温要求来选择适当的型号和规格。
确保所选热电偶具有足够耐高温的特性，并且符合相关标准和规范要求。
2.2 检查热电偶的完整性在使用热电偶之前，需要仔细检查热电偶的外观是否完好，确保连接线没有磨损、断裂或者腐蚀损坏情况。
如发现任何异常情况，请不要使用该热电偶，并及时更换或修理。
2.3 遵循正确的连接方法在连接铁水测温快速热电偶时，请确保正确连接，避免错误接线导致测量误差或操作不安全。
根据热电偶的规格和工作环境，选择适当的连接方式和连接器，并按照正确的顺序进行连接操作。
2.4 防护措施在操作过程中，务必佩戴防热手套、护目镜等个人防护装备，以保护身体免受高温伤害。
同时，在操作结束后，切记及时断开电源，避免发生意外事故。
3. 热电偶的保养规程3.1 清洁热电偶定期进行热电偶的清洁工作，可以保持其正常运行和延长使用寿命。
清洁时，使用干净的干毛巾或软布擦拭热电偶的表面和连接线。
切勿使用化学溶剂或腐蚀性液体清洗。
3.2 防止磨损和损坏避免热电偶的连接线被拉扯、挤压或弯曲过度，以防止导线磨损或断裂。
同时，在存放和使用过程中，要避免热电偶与硬物摩擦或碰撞，以免破损。
3.3 定期校准为确保测温的准确性，建议定期对热电偶进行校准。
校准周期可以根据具体使用情况而定，一般在热电偶使用一段时间后或者遇到温度异常时进行校准。
4. 总结铁水测温快速热电偶是一种常用的测量高温液体金属温度的仪器，正确的操作和保养对于安全使用和准确测量非常重要。
本文档介绍了铁水测温快速热电偶的安全操作规程，包括选择适当的热电偶、检查热电偶的完整性、遵循正确的连接方法和采取防护措施。
热电偶使用规范
热电偶使用规范
1．目的
依据CQI-9相关规定制定热处理工厂热电偶的使用及记录要求，以提高热处理设备过程控制的稳定性。
2．编制和适用范围
本规范由热处理厂xxxx科负责编制，热处理厂总监批准执行。
本规范适用于热处理厂真空炉、多用炉、调质炉、回火炉及氮化炉设备。
3．术语
3.1热电偶
热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。
4．规定内容
4.1所有回火炉使用温度小于760℃，K分度的主控热电偶更换周期为2年。
允许宽限期2周。
保留热电偶更换记录。
4.2所有多用炉转底炉使用温度大于760℃，主控热电偶每年更换一次。
允许宽限期2周。
保留热电偶更换记录。
4.3所有真空炉使用温度大于760℃，N型主控热电偶每年更换一次。
允许宽限期2周。
保留热电偶更换记录。
4.4用于做9点均匀性的廉金属热电偶允许的使用次数：当使用温度＜980℃时，使用次数不高于180次；使用温度≥980℃时，使用次数不高于90次。
并保留九点均匀性测量热电偶更换记录。
5．存档文件
热电偶更换记录及九点均匀性测量热电偶更换记录——保留2年
6．附件：
附件一：热电偶更换记录
附件二：九点均匀性测量热电偶更换记录
7．版本信息
更新信息：无
附件1：
附件二：。
热电偶管理制度
热电偶管理制度第一章总则第一条为了规范和加强企业对热电偶的管理，确保热电偶的安全使用，提高热电偶的工作效率和使用寿命，根据国家相关法律法规和企业实际情况，制定本制度。
第二条本制度适用于企业生产、使用热电偶的各级单位和相关人员。
第三条企业生产、使用的热电偶应符合国家标准和行业标准，必须取得相关资质证书。
第二章热电偶的采购与存储第四条企业生产、使用热电偶的单位应当委托具备相应资质的供应商进行采购。
第五条采购人员应严格按照产品合同要求进行验收，验收合格后方可入库。
第六条热电偶应存放在干燥通风、无腐蚀性气体和腐蚀性介质的环境中，避免直射日光和雨淋。
第三章热电偶的使用及维护第七条热电偶的使用人员必须经过专业培训后方可上岗。
第八条热电偶的使用人员应按照产品说明书的要求正确使用，禁止私自拆解和改装。
第九条热电偶使用前必须进行检查，发现有损坏或者故障的应当立即停止使用，并及时通知维修人员。
第十条热电偶应定期进行维护和保养，保持清洁，检查电气连接是否紧固可靠。
第四章热电偶的维修与更换第十一条热电偶出现故障时，应当立即停止使用，并通知相关维修人员进行维修。
第十二条维修人员应身着防护装备，严格按照维修手册的要求进行维修，维修合格后方可重新使用。
第十三条热电偶使用寿命已到或者因损坏无法维修时，应及时更换。
第五章热电偶的废弃处理第十四条废弃的热电偶应当及时封存，并通知相关管理部门进行处理。
第十五条废弃热电偶应当交由有资质的单位进行处理或者销毁，禁止随意丢弃或者私自销售。
第六章监督检查和责任追究第十六条企业应当建立健全热电偶的使用档案。
第十七条监督部门应当定期对热电偶的采购、存储、使用、维护和废弃情况进行检查，发现问题应当及时通知相关部门整改。
第十八条对违反热电偶管理制度，造成事故或者损失的，应当追究相应责任，并报有关部门进行处理。
第七章附则第十九条本制度由企业相关部门负责解释和修订。
第二十条本制度自发布之日起生效。
iec 60584标准
iec 60584标准IEC 60584是国际电工委员会（IEC）制定的关于热电偶温度计使用的国际标准。
该标准规定了热电偶温度计的设计、材料、校准和性能要求，以确保热电偶的准确测量和可靠性。
在IEC 60584标准中，热电偶被定义为由两种不同金属导线组成的温度传感器。
其中一个导线称为正导线，另一个导线称为负导线。
当两个导线的接合处暴露在温度变化的环境中时，由于热电效应，将产生微弱的电压。
通过测量这个电压，可以确定温度的变化。
标准中涵盖了多种类型的热电偶，包括类型B、E、J、K、N、R、S、T和C等。
每种类型的热电偶都有其专用材料和工作温度范围。
例如，类型K热电偶由镍铬电极和镍铝电极组成，适用于-200℃到+1372℃的温度范围。
IEC 60584对热电偶的设计和制造提供了详细的指导。
标准要求热电偶的导线材料必须具有良好的稳定性和一致性，以确保温度测量的准确性。
此外，热电偶的外层保护材料也需要具有良好的耐热性能和抗氧化能力，以延长热电偶的寿命。
标准还规定了热电偶的校准和测试要求。
校准被视为确保热电偶准确测量温度的重要步骤。
校准必须在合适的温度下进行，并且需要使用标准温度源进行验证。
IEC 60584中包含了常见的校准方法和程序，以确保热电偶的准确性。
此外，标准还对热电偶的性能规范进行了详细的描述。
这包括热电偶的灵敏度、线性度、响应时间和稳定性等方面的要求。
热电偶的灵敏度用于衡量单位温度变化对电压变化的敏感度，线性度用于衡量热电偶输出和温度之间的线性关系，响应时间用于衡量热电偶对温度变化的快速响应能力，稳定性用于衡量热电偶输出是否随时间变化。
最后，在IEC 60584标准中还提供了热电偶的标称温度电动势和温度之间的关系曲线，以便用户在实际应用中可以准确地将电动势转换为温度值。
总体而言，IEC 60584标准规定了热电偶温度计的设计、材料、校准和性能要求，以确保热电偶在各种应用中的可靠性和准确性。
它通过提供详细的指导和规范，为制造商、用户和测试实验室提供了一个共同的基准，以确保热电偶能够按照预期工作，并提供可靠的温度测量。
热电偶检修作业规范
热电偶检修作业规范1.总则1.1主要内容：本检修作业指导书规定了测温热电偶的维护、检修、投运的具体技术要求及其安全注意事项和实施步骤。
1.2 适用范围：本检修作业指导书适用于电仪车间仪表工段全体仪表人员。
1.3 热电偶测温基本原理：将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个接点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一定大小的电流，这种现象称为热电效应。
热电偶就是利用热电效应来工作的。
1.4热电偶的结构形式：热电偶由热点极、绝缘材料、金属保护管、接线盒组成。
1.5 热电偶的结构形式要求：⑴、组成热电偶的两个热电极的焊接必须牢固。
⑵、两个热电极彼此之间应有很好的绝缘，以防短路。
⑶、补偿导线与热电偶自由端的连接要方便可靠，并要相匹配，极性不能接错。
⑷、保护套管应能保证热电极与有害介质充分隔离。
1.6 热电偶的特点：⑴、结构简单、更换方便；⑵、压簧式感温元件，抗震性能好；⑶、测量精度高；⑷、测量范围大；⑸、热响应时间快；⑹、机械强度高，耐压性能好；⑺、耐高温可达2800度；⑻、使用寿命长；1.7 热电偶测温为什么使用补偿导线：热电偶在测量温度时，其参比端是稳定而可靠的，而在实际测量中，其参比端靠近热源，温度不稳定，而补偿导线的热电势在0-100℃的范围内与热电偶的几乎完全一样，用补偿导线能够将热电偶延长，使参比端稳定，使测量成为可能。
2、检修目的为了使热电偶测温元件能够真实、准确的反应被测量物质的实际温度；确保热电偶各部件完好。
3、检修前的准备工作：⑴、人员分工：①、检修负责人：根据仪表元件的故障现象，确定检修项目，负责检修质量，确认需更换的备件质量是否合格，规格型号、长度及分度号是否与原热电偶一致，保证维修或更换后的热电偶处于完好状态，各部件齐全，温度显示准确；确保检修工作保质保量完成。
②、安全负责人：负责检修期间的安全监护，落实安全措施是否完善，防护器材是否准备齐全，佩戴是否规范，提醒检修负责人在检修时应注意的事项；确保安全防护措施到位，保证检修工作安全顺利完成。
