指针式推拉力计操作规程
指针式推拉力计使用说明书
指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便携式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、携带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。
现广泛应用于电子、高低压电器、五金制锁、汽车配件、粘胶化工、打火机及点火装置、制笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。
使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。
二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。
(1) 拉伸测试将拉伸用夹具安装到推拉桿上标示拉(PULL)的一端。
(2) 压缩测试将推压用夹具安装到推拉桿上标示压(PUSH)的一端。
(3) 加长桿的应用当单凭拉、压用夹具无法接触到被测试物时，请利用加长桿来安装夹具。
注意：测试时，被测试力与推拉力计的推拉桿需在同一直线上，否则无法测得准确的荷重值。
(4) 切換旋钮的使用方法(a) 荷重峰值(PEAK)——连续荷重值(TRACK)的切換将切換：旋钮轻轻的往下压同时往左方向转，使旋钮的“●”标记停在连续荷重值(TRACK)的位置上。
(b) 连续荷重值(TRACK)——荷重峰值(PEAK)的切換将切換：旋钮往右方向转，此时旋钮弹出，旋钮的“●”标记停在荷重峰值(PEAK)的位置上。
(c) 测试后的注意事项：测试完成后，请将切換旋钮的“●”标记置于荷重峰值(PEAK)的位置上。
推拉力计操作规范
版次: 1.0
頁次: 1 of 1
1、操作步驟及要求:
1.調零:按下調零按鈕，表盤指針迅速歸位。若指針與表盤刻度上的“0”不重合，則可轉動表盤使表盤上的“0”刻度與指針對準。
2.若被測物件需測試所能承受的拉力，則將被測物件用一適當的治具連接在推(拉)力計的拉力端並對其施加均勻的拉力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
斷，則不可繼續測試，須重新調零再測試。
2.每次開始測試均必須調零。
3.不可承受10kg以上的推/拉力。
三、保養項目:
日保養
月保養
年度保養
保養項目
責任人
保養項目
責任人
保養項目
責任人
防塵清潔操作員源自使用狀況品保工程師
全面檢查
品保工程師
核準
審核
制定
3.若被測物件需測試所能承受的壓力，則將被測物件用一適當的治具連接在推(拉)力計的壓力端並對其施加均勻的壓力直至最大值或規定值即停止，記下停止在表盤上的指針所指的讀數。
4.連續測試三次，取其平均值。
5.推拉力計僅能負荷10kg以下的推/拉力。
2、注意事項:
1.必須施加均勻推/拉力,若推/拉過程中施力中
指针式推拉力计操作规程
指针式推拉力计操作规程Revised by Chen Zhen in 20211目的提供指针式推拉力计的正确操作方法，确保测量数据的准确性。
2适用范围适用于NK-500指针式推拉力计（以下简称推拉力计）的操作及管理。
3职责质管部负责推拉力计的管理工作，检验员实施具体操作。
4内容4.1推拉力计的技术规格4.1.1使用量程：500N；4.1.2测量精度：。
4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。
测试时，不可横向或斜向地向推拉力计杆施力；4.2.2本仪器为精密仪器，移动时应轻拿轻放。
4.2.3操作者在使用推拉力计时要注意控制好自身的重心，以免在试样断裂或夹具松脱时跌伤；4.3每月一次对仪器进行功能和外观进行检查及维护如下：检查仪器的准确度及指针是否可归零；保持仪器的清洁，使用干净的软布清洁仪器表面。
4.4推拉力计的操作4.4.1仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。
仪表外圈刻度单位为“N”，内圈刻度单位为“KG”；4.4.2按照测试需要，将推或拉力测试所需的配件装好，检查指针为归零状态，如指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能）。
将“PEAK”按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮，指针会回到非记忆状态。
将其旋到“TRACK”处时，则施力的力度为非记忆状态。
施力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数；4.4.4使用完毕后，将配件卸下放到仪器箱内。
4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格，指针处于格与格之间，如图示：指针处于第27格至28格之间。
则，读数为27*+估值=+估值，估值*=，则正确读数为+=69N。
5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。

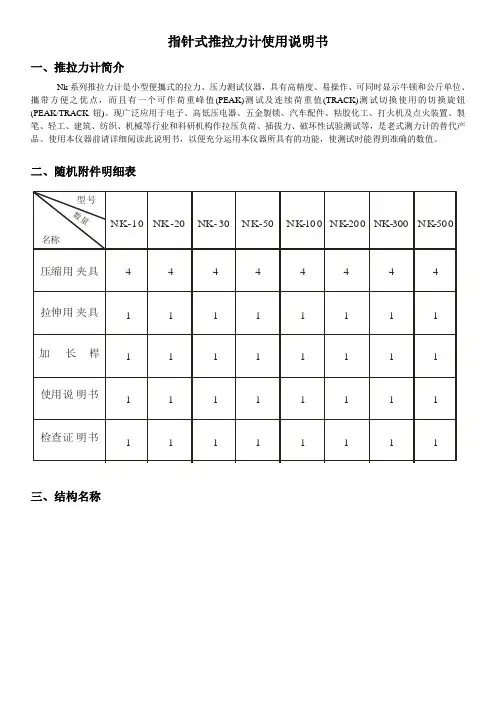

指针式推拉力计使用说明书
指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便攜式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、攜带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。
现广泛应用于电子、高低压电器、五金製锁、汽车配件、粘胶化工、打火机及点火装置、製笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。
使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。
二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸 用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数N K -1010N 1k g 1N 0.1k g 0.05N 10g N K -2020N 2k g 2N0.2k g0.1N 20g N K -3030N 3k g 3N0.3k g0.2N 20g N K -5050N 5k g 5N 0.5k g 0.25N 50g N K -100100N 10k g 10N 1k g 0.5N 100g N K -200200N 20k g 20N 2k g 1.0N 200g N K -300300N 30k g 30N 3k g 2.0N 200g N K -500500N 50k g 50N 5k g2.5N 500g 10m m2010-27~+7015%~80%R H ℃±℃℃℃周围无震源及腐蚀性介质型号最大测试值最小测度值最小分度值推拉行程工作度运输度相对湿度工作环境桿溫溫六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。

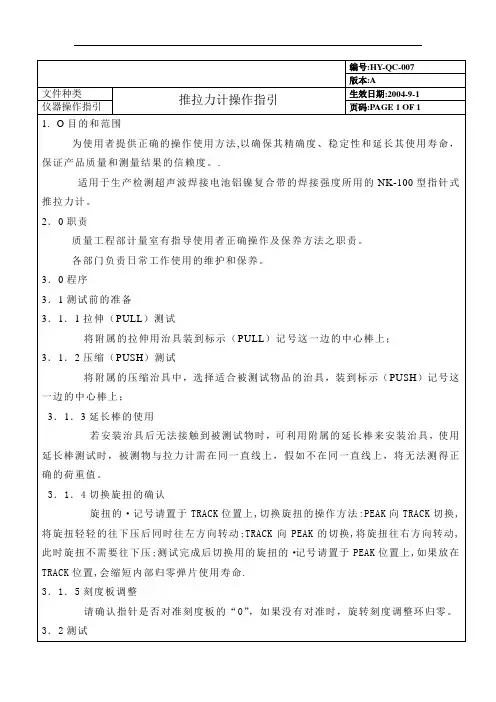

拉力计操作指引
版本:A
文件种类
推拉力计操作指引
生效日期:2004-9-1
仪器操作指引
页码:PAGE 1 OF 1
1.O目的和范围
为使用者提供正确的操作使用方法,以确保其精确度、稳定性和延长其使用寿命，保证产品质量和测量结果的信赖度。.
适用于生产检测超声波焊接电池铝镍复合带的焊接强度所用的NK-100型指针式推拉力计。
3．1．5刻度板调整
请确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度调整环归零。
3．2测试
将推拉力计安装于自制机台上使用，推拉力计与被测物成一条直线时再执行测试并读取数值。
3．3注意事项：
3．3．1请勿施加超过推拉力计最大测试范围之荷重，以避免造成破损及故障。
3．3．2避免将推拉力计保管或使用于低温、低湿、高温、高湿之场所，请在以下环境内保管或使用：温度-10～55℃、湿度15～90%。
2．0职责
质量工程部计量室有指导使用者正确操作及保养方法之职责。
各部门负责日常工作使用的维护和保养。
3．0程序
3．1测试前的准备
3．1．1拉伸（PULL）测试
将附属的拉伸用治具装到标示（ห้องสมุดไป่ตู้ULL）记号这一边的中心棒上；
3．1．2压缩（PUSH）测试
将附属的压缩治具中，选择适合被测试物品的治具，装到标示（PUSH）记号这一边的中心棒上；
3．1．3延长棒的使用
若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与拉力计需在同一直线上，假如不在同一直线上，将无法测得正确的荷重值。
3．1．4切换旋扭的确认
旋扭的·记号请置于TRACK位置上,切换旋扭的操作方法:PEAK向TRACK切换,将旋扭轻轻的往下压后同时往左方向转动;TRACK向PEAK的切换,将旋扭往右方向转动,此时旋扭不需要往下压;测试完成后切换用的旋扭的·记号请置于PEAK位置上,如果放在TRACK位置,会缩短内部归零弹片使用寿命.
指针式推拉力计操作规程
1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。
2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。
3职责质管部负责推拉力计的管理工作,检验员实施具体操作。
4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。
4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。
4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。
仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。
将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。
将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。
施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。
4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。
５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。
则，读数为27*２。
５+估值=67。
5N+估值，估值2。
5＊0.6＝1。
5Ｎ，则正确读数为67。
5+1。
5=69N。
5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。
德国戴博指针式拉力计操作规程
德国戴博指针式拉力计操作规程
德国戴博指针式拉力计是一种测量材料拉力的仪器，以下是它的
操作规程：
1. 在测量之前，请先检查拉力计的各个部件是否完好无损，特
别是指针是否正常。
2. 将要测量的材料夹住，并使它处于拉力计的合适位置，注意
避免材料与拉力计间出现任何滑动或扭曲。
3. 当拉力计处于静止状态时，请按下拉力计的“零位”按钮，
使指针指向刻度的零刻度位置。
如果指针不指向零位，请重新进行调整。
4. 逐渐施加材料的拉力，直至指针所指示的读数达到你所需要
的数值，然后记录下这个数值。
请小心使用拉力计，不要过度施加力，以避免材料受到损害。
5. 拉力计中的刻度是按照牛顿来进行标注的，如果需要进行单
位转换，请使用相应的换算表。
6. 测量完毕后，请将拉力计归零，以免对下一次的测量造成影响。
7. 操作完毕后，请将拉力计存放在干燥、安全的位置，并注意
保养。
通过以上步骤操作，德国戴博指针式拉力计可以准确的测量出材
料的拉力，让你的测试工作更加准确和简单。
指针式推拉力计-操作规范
7.1为了使推拉力计能得到正确及稳定的测试值，请务必充值利用附属的夹头工具。
7.2为配合待测产品所制作的夹具必须能够承受推拉力计的最大测试荷重，承受荷重能力不够时，会造成仪器破损或危及测试人员平安。
7.3安装于其他试验机台上使用时，请使用所附4个M3螺钉来固定安装推拉力计。
7.4请勿施加超过推拉力计最大测试范围的荷或使用于低温、低湿或高温、高湿的场所，请在规定的环境内保管或使用。
〔工作温度：20±10℃ 运输温度：-27℃～+70℃ 相对湿度：15%～80% RH 工作环境：周围无震源及腐蚀性介质〕
7.6请将推拉力计保管于牢固且水平之场所，放置于不稳定之场所时，推拉力计容易跌落而导致损坏。
切换旋钮置于荷重峰值[PEAK]时,当测试达最大荷重时,指针会停在最大荷重值的位置.要将指针归零,按下切换旋钮,指针将回到[0]的位置.
6.3复数峰值的荷重值测试-1
最初有一个小的峰值,而接着还有一个大的峰值的测试时,将切换的旋钮置于 荷重峰值[PEAK]位置,开始做测试,当荷重升高至一定值时不再变化时,此时荷重值为第一个小的峰值,直至测试结束,测得的峰值为第二个大的峰值.
6.4复数峰值的荷重值测试-2
最初有一个大荷重值的峰值,可做如下两个步骤测试
6.4.1切换旋钮一直置于 荷重峰值[PEAK]位置时,测试时只能测得最初峰值的荷重值.
6.4.2切换旋钮先置于 连续荷重[TRACK],待至荷重第二次升高时将切换旋钮置于 荷重峰值[PEAK],可测得其次小的荷重峰值.
6.5被测试物的荷重值的峰值为单数或者复数不清楚时的测试.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指针式推拉力计操作规程文件编号YT-QC-2017-003文件版本V1.0
生效日期2017.8.21
页次1/2
编制/日期：王长城审核/日期：批准/日期：孙金松
1.目的：
确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.范围：
2.1本规范适用于公司NK系列指针式推拉力计的使用。
2.2本仪器适用于公司产品的推拉负荷值测试。
3.职责与权限：
3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2品质部：负责仪器的校验计划安排和实施校验。
4.测试前准备：
选择合适的测试用接头夹具，安装到推拉力计上。
4.1拉力(PULL)测试：将附属的拉力用夹具安装到标示拉[PULL]端的中心棒上。
4.2推力(PUSH)测试：从附属的推力夹具中，选择合适的测试用夹具，安装到标示[PUSH]端的中心棒上。
4.3延长棒的利用：无法接触到被测物时，利用附属的延长棒来安装夹具。
注意：使用延长棒测试时，被测
物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。
4.4切换旋钮的确认及操作方法
4.4.1荷重峰值[PEAK]—连续荷重[TRACK]的切换
将切换旋钮轻轻的往下压后同时往左方向回转，使旋钮的“·”标记在连续荷重[TRACK]位置上。
4.4.2连续荷重[TRACK]-- 荷重峰值[PEAK]的切换
将切换旋钮往右方向回转，此时旋钮弹出，旋钮的“·”标记在荷重峰值[PEAK]位置上。
4.4.3测试后的注意事项
测试完成后切换旋钮的“·”标记，请置于荷重峰值[PEAK]的位置。
如果切换旋钮长期置于连续荷重
[TRACK]位置的话，则内部置零弹簧片使用寿命将会变短。
4.5刻度盘调整
4.5.1请确认指针是否对准刻度盘的[0]。
如果没有对准，请旋转刻度调整圈，刻度盘会一起动作，使指针对
准[0]位。
4.5.2本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏向一边，这是
因为本仪器及夹具的自重原因。
旋转刻度调整圈使刻度盘的[0]与指针对准，这对测试结果的准确性无
影响。
注意：如经常对本仪器施加超过最大测试荷重范围的负载时，荷重检出机构的弹性力将会逐渐劣化，导致无法检出正确的荷重值。
使用时请注意不要施加超过最大荷重范围的负载，以维护本仪器的使用寿命。
5.测试：
测试时请用双手牢固地握住推拉力计或将推拉力计安装于合适的机台做测试。
测试时请将被测试物和推拉力计置成一直线再执行测试，被测试物和推拉力计若没有成一直线，则测试时将无法得到正确的荷重值。
6.切换旋钮的活用和指针的动作
6.1测试中荷重的变化
编制/日期：王长城审核/日期：批准/日期：孙金松切换旋钮置于连续荷重[TRACK]时，指针会随着荷重值的变化而动作。
6.2单一峰值的荷重值测试
切换旋钮置于荷重峰值[PEAK]时，当测试达最大荷重时，指针会停在最大荷重值的位置。
要将指针归零，按下切换旋钮，指针将回到[0]的位置。
6.3复数峰值的荷重值测试-1
最初有一个小的峰值，而接着还有一个大的峰值的测试时，将切换的旋钮置于荷重峰值[PEAK]位置，开始做测试，当荷重升高至一定值时不再变化时，此时荷重值为第一个小的峰值，直至测试结束，测得的峰值为第二个大的峰值。
6.4复数峰值的荷重值测试-2
最初有一个大荷重值的峰值，可做如下两个步骤测试
6.4.1切换旋钮一直置于荷重峰值[PEAK]位置时，测试时只能测得最初峰值的荷重值。
6.4.2切换旋钮先置于连续荷重[TRACK]，待至荷重第二次升高时将切换旋钮置于荷重峰值[PEAK]，可测得
其次小的荷重峰值。
6.5被测试物的荷重值的峰值为单数或者复数不清楚时的测试。
使用6.1的测试方法来确认荷重值的变化，在荷重值的变化确认后，再确认6.2、6.3、6.4中哪一个测试方法较适合被测物，选择后再做测试。
7.保养和维修
7.1为了使推拉力计能得到正确及稳定的测试值，请务必充值利用附属的夹头工具。
7.2为配合待测产品所制作的夹具必须能够承受推拉力计的最大测试荷重，承受荷重能力不够时，会造成仪器破
损或危及测试人员安全。
7.3安装于其他试验机台上使用时，请使用所附4个M3螺钉来固定安装推拉力计。
7.4请勿施加超过推拉力计最大测试范围的荷重，以免造成仪器破损及故障。
7.5避免将推拉力计保管或使用于低温、低湿或高温、高湿的场所，请在规定的环境内保管或使用。
（工作温度：20±10℃运输温度：-27℃～+70℃相对湿度：15%～80% RH 工作环境：周围无震源及腐蚀性介质）
7.6请将推拉力计保管于牢固且水平之场所，放置于不稳定之场所时，推拉力计容易跌落而导致损坏。
8.参考文件：
SN系列手持指针式推拉力计使用说明书。
