苏科版九年级物理第十一章简单机械和功单元试卷及答案
九年级物理简单机械和功单元测试卷
班级__________姓名
一、选择题（每小题2分，共24分）
1.下列器件中属于省力杠杆的是( )
2.如图所示，杠杆处于平衡状态，若在两边的钩码下面，再各挂一个同样
的钩码，则( )
A．杠杆仍保持平衡B．杠杆B端下降
C．杠杆A端下降D．无法判断
3.如图所示的各种情况中，用同样大小的力F将重物匀速提升，若不计摩擦和滑轮重，物重最大的
是( )
4.在你学过的简单机械里，既可以省力又可费力的机械是( )
A．杠杆B．定滑轮C．斜面D．滑轮组
5.某同学设计了一种如图所示的简易电梯，由图可知( )
A．A是动滑轮
B．B是定滑轮
C．如果电动机向下拉动绳子，电梯厢将上升
D．电梯厢运动的速度与电动机拉绳的速度相等
6.如图所示．OAB是杠杆，OA与BA垂直，在OA的中点挂一个10N的重物，加在B点的动力使
OA在水平位置保持静止（杠杆重力及摩擦均不计），则( )
A．该杠杆一定是省力杠杆
B．该杠杆一定是费力杠杆
C．作用在B点的最小动力等于5N
D．作用在B点的最小动力小于5N
7.在相同的水平推力作用下，较重的物体A沿光滑的水平面移动，较轻的物体B沿粗糙的水平面移
动，若移动相同的距离，则下列说法正确的是( )
A．推力对A做的功多B．推力对B做的功多
C．推力对A和对B做的功一样多D．无法比较推力对它们做功的多少
8.要粗测小明同学做“引体向上”时的功率，下面所列的物理量中，不需要测量的是( )
A．他的质量B．单杠的高度
C．每次身体上升的高度D．做“引体向上”的时间
9.如图所示，甲、乙两物体沿竖直向上方向做匀速直线运动，不计空气阻力，则( )
A．甲的速度一定大于乙的速度
B．甲的重力一定大于乙的重力
C．拉力F甲做的功一定大于拉力F乙做的功
10.如图所示的剪刀在剪纸时的机械效率为80%，这表示( )
A．若作用在剪刀的动力是1N，则阻力是0.8N
B．若作用在剪刀的阻力是1N，则动力是0.8N
C．若作用在剪刀的动力做功1J，则有0.2J的功用于剪纸
D．若作用在剪刀的动力做功1J，则有0.8J的功用于剪纸
11.工人用滑轮组把一箱箱货物从一楼提升到五楼，在滑轮组上加润滑油后，机械效率提高了，则加
润滑油后，工人提升同样的重物时做的( )
A．有用功减小，总功不变B．有用功增加，总功增加
C．有用功减小，总功减小D．有用功不变，总功减小
12.如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置
A拉至水平位置B，力F的大小在这个过程中的变化情况是( )
A．变大B．变小C．不变D．先变大后变小
二、填空题（每空1分，共20分）
13.杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为
了；有时却要使用费力杠杆，那又是为了。
14.当升旗手缓缓向下拉绳子时，旗子就会徐徐上升。
这是由于旗杆顶部有一个_______滑轮，它能改
变力的方向，但_________ (选填“能”或“不能”)省力。
15.如图所示是手推车，车内货物均匀摆放．当车的前轮遇到障碍物A时，售货员向下按扶把，这时
手推车可以视为杠杆．若手推车和货物总重200N，动力臂和阻力臂之比为2:3，则服务员作用在把手上的动力为N．当后轮遇到障碍物A时，售货员竖直向上提扶把，这时支点是（选填“A”、“B”或“C”）点．这种情况下，手推车可以视为杠杆（选填“省力”或“费力”）．
第15题图第16题图
16.如图，用甲乙图两种方法提起相同重的物体，则使用图的办法省力；机械效率高的是图的办法。
17.如图所示，质量分布均匀的相同的两块砖平放在水平地面上，现分别用竖
直向上的力F1和F2分别作用在ab和cd的中点，使它们缓慢的竖直起来，
且砖不在地面上滑动，当砖的边ab、cd刚离开地面时F1________F2(选填
“>”、“<”或“=”)，在ab边不断抬高的过程中，F1的大小将________ (选
填“增大”、“减小”或“不变”)。
18.在水平地面上，用50N的水平拉力拉重力为100N的小车，使小车沿水平方向前进5m，则在此过
程中，拉力所做的功等于________J，重力所做的功等于________J。
19.“歼-10”是我国自行研发的新型战机，当发动机以1.2×105N的推力使其以二倍声速（声
速为340m/s）飞行时，10s飞行的距离是m，发动机推力的功率是W．
20.如图所示，用20N的拉力F通过滑轮组将40N的重物在2s内匀速提升1m，在此过
程中，拉力做功为J，拉力的功率是W。
21.如图所示，在测定杠杆机械效率的实验中，竖直向上匀速拉动弹簧测力计，
使挂在杠杆OB上的物块缓慢上升至虚线位置，测力计的示数F为
_________N，测力计竖直移动的距离s为0.2m，物块重G为1.5N，物块上
升的高度h为0.3m，则杠杆的机械效率为_________%，使用杠杆提升物块
三、解答题
22. 如图（1）是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂l 1和阻力F 2的示意图． 23. 如图（2）杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是力F 2的力臂，在图中画出力F 1的l 1
臂和力F 2． 24. 如图（3），轻质杠杆在图示位置平衡，作出人加在杠杆上的最小作用力及其力臂． 25. 如图（4），某人站在A 处用一根绳子和两个滑轮提起物体B ，画出最省力的绕线
（1） （2） （3） （4）
26. （8分）物理兴趣小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠
杆的平衡条件．
（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向＿＿（选填“左”或“右”）移动，将杠杆调在水平位置平衡的目的是为了方便测量 ．
（2）实验中测得的数据如表所示，表格中漏填的数据为 N ． （3）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，原因是实验过程中 （ ）
A.没有改变力的大小
B.没有改变力的方向
C.没有改变力的作用点
D.实验次数较少，结论具有偶然
27. （12分）在“探究哪些因素影响滑轮组的机械效率”的实验中，某小组利用如下图所示装置匀速提
升钩码，测得了四组数据，如下表所示。
（1）前三次实验中，第 次实验数据明显出现错误，应当剔除。
（2）第四次实验中，有用功是 J ，总功是 J ，滑轮组的机械效率为 。
若仅增加钩码的个数，该滑轮组的机械效率将 （选填“增大”、“减小”或“不变”）。
（3）根据以上信息，可以判断出该小组设计这四次实验的目的是为了探究滑轮组的机械效率与 是否有关。
28.（6分）一辆总重为5000N的汽车，在平直的公路上以20m/s的速度匀速行驶，汽车受到的阻力
为车重的1／10。
求：（1）汽车牵引力在5min内做的功；（2）此时汽车的功率是多少？（3）汽车重力做的功是多少？(g取10 N／kg)
29.（6分）俯卧撑是一项常见的体育健身活动。
如图所示是小明同学做俯卧撑时的示意图。
小明重
600N，1min钟内做俯卧撑30个，每做一次肩膀升高50cm。
小明身体可视为杠杆，O为支点，A 为重心，OA=1m，B到O点的距离OB=1.5m。
求：
(1)地面对手的支持力；(2) 1min钟内小明所做的功；(3)小明做功的功率。
30.（8分）如图所示，物体重180N，动滑轮重20N，绳重和摩擦不计.在拉力F的作用下，物体正
以0.1m/s的速度匀速上升.求：
（1）拉力F；（2）拉力做功的功率；
（3）动滑轮的机械效率
（4）若要提高动滑轮的机械效率有哪些方法？
13.省力省距离
14.定不能
15.300 B 省力
16.乙甲
17.= 不变
18.250 0
19. 6800 8.16×107
20.60 30
21.2.5 90% 杠杆有重力
26.（1）右力臂（2）1 （3）B
27. （1）3 （2）0.3 0.36 83.3% 增大（3）钩码上升高度
28. （1）3×106 J（2）104W （3）0
29. （1）400N （2）6000J （3）100W
30. （1）100N （2）20W (3)90% (4)减小动滑轮重或增大物重。
苏科版九年级物理上册第十一章简单机械和功章节训练练习题(含答案详解)
苏科版九年级物理上册第十一章简单机械和功章节训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、某汽油机用来做有用功的那部分能量是燃料完全燃烧所放出能量的四分之一，则此汽油机的热机效率是（）A．20% B．25% C．50% D．75%2、甲、乙两人进行爬杆比赛，爬到杆顶（杆长相同）时，甲用10s，乙用9s，若甲、乙两人的体重之比为5∶6，则甲、乙两人爬杆的平均功率之比为（）A．4∶3B．3∶4C．27∶25D．25∶273、如图所示，在粗糙程度相同的水平面上，先用拉力F1将物体从A拉到O，再改用拉力F2将物体从O拉到C，其中L AO＝L OB，用频闪相机每隔相同的时间拍下物体的位置（用虚线框表示），若拉力F1在AO段所做的功为W1，拉力F2在OB段所做的功为W2，物体在AO段受到的摩擦力为f1，在OC段受到的摩擦力为f2。
下列判断正确的是（）A．W1＞W2B．W1＜W2C．f1＞f2D．f1＜f24、如图所示工具中，属于省力杠杆的是（）A ． 扫帚B ． 瓶盖起子C ． 筷子D ． 镊子5、小明用如图所示的实验装置研究杠杆的机械效率，实验时，将重为G 的钩码挂在铁质杠杆A 点上，弹簧测力计作用于C 点，现竖直向上匀速拉动弹簧测力计，此时拉力为1F ，杠杆的机械效率为1η，不计摩擦，则（ ）A ．仅将测力计移到B 点，竖直向上匀速拉动弹簧测力计，机械效率为η2，则21ηη= B ．仅将钩码移到B 点，竖直向上匀速拉动弹簧测力计，机械效率为η2，则31ηη=C ．仅将测力计移到B 点，竖直向上匀速拉动弹簧测力计，此时拉力为F 2，则21F F =D ．仅将钩码移到B 点，竖直向上匀速拉动弹簧测力计，此时拉力为3F ，则31F F = 6、将一本九年级上册物理课本从地面捡起放到课桌上，所做的功大约是( ) A ．200JB ．20JC ．2JD ．0.2J7、如图所示，轻质直杆OA 可绕O 点转动，直杆下端挂一重物G 。
苏科版九年级物理《第十一章 简单机械和功》测试物理试题及答案
《第十一章 简单机械和功》测试物理试题及答案学校________班级_________姓名_______得分__________（本卷中g=10N/kg ）一、选择题（12分）1、下图所示的用具中，属于费力省距离杠杆的是（ ）2、如图所示，小华用苹果和桔子来玩跷跷板。
她将苹果、桔子分别放在轻杆的左、右两端，放手后，杆马上转动起来。
使杆逆时针转动的力是（ ）A.苹果的重力B.桔子的重力C.杆对桔子的支持力D.苹果对杆的压力3．在日常生活中，用10N 的拉力不能提起重15N 的物体的简单机械是（ ）A ．一个定滑轮B ．一个动滑轮C ．杠杆D ．斜面4．如图，手持l0kg 物体保持平衡，此时肱二头肌收缩所承受的力一定（ ）A ．大于98NB ．小于98NC 、等于98ND 、无法确定。
第4题图 第5题图5．家用的手摇晾衣架如图所示，它实际是由定滑轮和动滑轮组成的滑轮组。
假设衣服和晾衣架的总重为100N ，则静止时绳子自由端的拉力为（不计动滑轮重及摩擦）（ ）A ．100NB ．50NC ．25ND ．20N6、一个足球运动员用100N 的力踢一个重为5N 的足球，球离脚后在水平草地上向前滚了20m ，在球滚动过程中，运动员对足球做的功为（ ）A ．100JB ．2000JC ．2100JD ．0J7．甲、乙两人分别使用两套滑轮组，将同样重的物体匀速提升相同高度，所用滑轮组的机械效率分别为80%和60%，甲用1 min ，乙用0.5 min ，则两人所做的功之比和功率之比分别为 ( )A ．8：3，4：3B ．3：4，3：8C ．3：8，3：16D ．2：3，1：38．如图所示，将同一物体分别沿光滑斜面AB 、AC （AB ＞AC ）以相同的速度，匀速拉到顶点A ,施加的力分别为F 1和F 2 ，拉力做功为W 1和W 2,拉力做功的功率分别为P 1和P 2 ,则（）A ．镊子B ．钳子C ．起子 D．剪子A、F1<F2, W1=W2, P1<P2;B、F1=F2, W1>W2, P1>P2;C、F1<F2, W1<W2, P1<P2,D、F1<F2, W1=W2, P1>P2.9．如图甲，是小球从某高度处由静止下落h过程的路程与时间关系图，图乙中，描述重力对该球做功大小与时间关系正确的图线是（）10、重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置。
苏科版2020-2021学年九年级物理上册第11章《简单机械和功》同步试题(有答案)
第11章《简单机械和功》单元测试姓名得分一、选择题（每题2分，共22分）1．如图所示的工具中属于费力杠杆的一组是（）A．①②B．②③C．②④D．③④2．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A. 左端下沉B. 右端下沉C. 仍然平衡D. 无法判断3．（2019南充）如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将（）A.变大B. 不变C. 变小D. 不能确定3．下列关于机械效率的说法正确的是（）A．机械效率不可能达到100％B．随着科学技术的发展，机械效率可能会大于100％C．滑轮组的机械效率一定大于动滑轮的机械效率D．杠杆的机械效率一定大于动滑轮的机械效率5．（2019荆州）湖北省第二届园林博览会将于 2019 年 9 月 28 日在荆州开幕．在某场馆建设中，采用了如图所示的装置提升重物，当工人师傅们用 1000N 的拉力 F 向下拉绳，使重1600N 的重物匀速上升了 5m，此过程中克服绳重和摩擦做功 500J，下列说法中正确的是（）A．拉力 F 做功为 5×103 J B．缠绕在动滑轮上每股绳的拉力为 800 NC．动滑轮重为 300N D．滑轮组的机械效率为 75%4．如图所示，物体G在竖直向上的拉力F的作用下，匀速上升0．2m。
已知G=18N，F=ION。
这一过程中，不能得到的结论是（）A．绳子自由端上升0.4m B．拉力F做功4JC．动滑轮重为2N D．该动滑轮的机械效率为90％7．如图是研究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为( )A. 6个 B．4个 C. 3个 D．2个8．某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物．不计绳重及摩擦，下列说法正确的是（）A. 甲图省力，机械效率甲图大B. 甲图省力，机械效率一样大C. 乙图省力，机械效率一样大D. 乙图省力，机械效率乙图大9.如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G的物体缓缓上升，动滑轮的重力不可忽略。

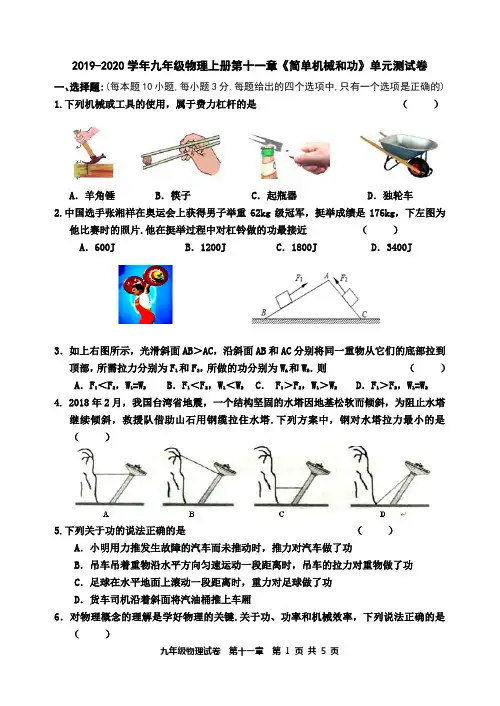

苏科版物理九年级上册第十一章《简单机械和功》单元测试题及答案
2019-2020学年九年级物理上册第十一章《简单机械和功》单元测试卷一、选择题:(每本题10小题,每小题3分.每题给出的四个选项中,只有一个选项是正确的)1.下列机械或工具的使用，属于费力杠杆的是（）A．羊角锤 B．筷子 C．起瓶器 D．独轮车2.中国选手张湘祥在奥运会上获得男子举重62kg级冠军，挺举成绩是176kg，下左图为他比赛时的照片.他在挺举过程中对杠铃做的功最接近（）A．600J B．1200J C．1800J D．3400J3．如上右图所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部拉到顶部，所需拉力分别为F1和F2，所做的功分别为W A和W B．则（） A．F1＜F2，W1=W2 B．F1＜F2，W1＜W2C． F1＞F2，W1＞W2D．F1＞F2，W1=W24. 2018年2月，我国台湾省地震，一个结构坚固的水塔因地基松软而倾斜，为阻止水塔继续倾斜，救援队借助山石用钢缆拉住水塔.下列方案中，钢对水塔拉力最小的是（）5.下列关于功的说法正确的是（）A．小明用力推发生故障的汽车而未推动时，推力对汽车做了功B．吊车吊着重物沿水平方向匀速运动一段距离时，吊车的拉力对重物做了功C．足球在水平地面上滚动一段距离时，重力对足球做了功D．货车司机沿着斜面将汽油桶推上车厢6．对物理概念的理解是学好物理的关键.关于功、功率和机械效率，下列说法正确的是（）A．可以使机械效率达到100% B．做功多的机械，功率一定大C．功率大的机械，做功一定快 D．做功快的机械，机械效率一定高7. 小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如下左图所示．他这样做的最终目的是（） A.便于直接读出拉力的大小 B.便于提供不同方向的拉力C.便于正确认识力臂D.便于测量力臂的大小8. 如图，用同一滑轮组分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大，若不计绳重与摩擦的影响，则提升A的过程（）A．额外功较小 B．额外功较大 C．总功较小 D．总功较大9. 如上右图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码．忽略绳子与滑轮的摩擦，下列说法中正确的是（）A. F1较小B. F2较大C. F1、F2、F3的大小不能确定D. 将钩码提升相同的高度，F1、F2、F3做的功相等10.一辆汽车在平直公路上沿直线向前行驶，途中经过一段泥泞路面，如果汽车发动机的功率始终保持不变，则汽车行驶路程s随时间t的变化关系可能是（）二、填空题:（本题5小题，每空2分，共26分）11.学校升旗仪式上,当升旗手缓缓向下拉绳子时,旗子就会徐徐上升,这是由于旗杆顶部有一个____滑轮, 它的实质是_________________________,它能 (选填:“改变力的方向”或“省力”).如下中图是某风景区的一段盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于简单机械中的_____________，使用它可以__________(选填:“改变力的方向”或“省力”).12. 生活中,人们通常用两种方法来比较做功的快慢:方法①:相同的时间比较做功的多少；方法②:_______________________________.如上右图所示,表示的是用挖土机挖土比人力挖土快得多,所用的是判断方法_________.物理学用功率描述做功的快慢,公式为P=W/t,这种方法与日常方法________是相同的（以上两空选填“①”或“②”）.13.开瓶器（图a）可以简化成不计重力的省力杠杆（图b），O 为支点.若动力F1和阻力F2．都与杠杆垂直，且AO=6cm，BO=1cm，F1=25N，则F2= N.14. 如图所示，斜面长4m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是100N（忽略绳子的重力）.则拉力所做的功是______J ,斜面的机械效率是________,物体在斜面上所受的摩擦力是________.15.（18湖州）一根均匀的长方体细长直棒重1.5牛，下底面积为20厘米2，将它放在水平桌面上，并有1/4的长度露出桌面外，如图所示.在棒的右端至少应施加牛的竖直向下的力，才能让它的左端离开桌面.三、解答题:（共4小题，每图3分，17、18每空2分，19题13分，共44分）16. （9分）按要求作图：（1）请在图中画出动力F l的力臂以及作用于B点的阻力F2的示意图（2）如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F.（3）所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线.17.（12分）小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的0.5N重的钩码若干个.（1）如图A 所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向 （选填“左” 或”右”）调节，直到杠杆在 位置平衡，目的是便于测量 .（2）此实验多次改变支点O 两边钩码数量和悬挂位置，收集杠杆平衡时多组动力、动力臂、阻力和阻力臂数据，其目的是__________（选填“减小误差”或“寻找普遍规律”）.（3）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支 点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他 做了如图C 的实验，此实验 （选填“能”或”不能”）说明该结论是错误的，图 C 实验中，已知杠杆上每个小格长度为5cm ，每个钩码重0.5N ，当弹簧测力计在A 点斜向 上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂__________ （选填“等于”或“不等于”）阻力×阻力臂”.18.（10分）在“测量滑轮组的机械效率”实验中,小丽用如图所示的同一滑轮组提升不同的钩码,分别做了甲、乙、丙3次实验,实验数据记录如下表:（1）实验中要 竖直向上拉动弹簧测力计,使钩码 （选填“快速”或“缓慢”）上升. 小组同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应 该静止读数，你认为他的想法 （选填“正确”或“不正确”）．（2）分析以上实验数据可以得出如下结论：同一斜面的机械效率主要与 有关.（3）若将此滑轮组换一种绕绳方法,不计摩擦及绳重,提升相同的物体时,滑轮组的机械 效率 （选填“变大”“变小”或“不变”）.19.（3+3+3+4=13分）如图所示，搬运工人用滑轮组在20s 内将重为540N 的重物匀速提升3m ，所用拉力为200N.求：（1）他所做的有用功；（2）他所做的额外功；（3）他拉力的功率；（4）滑轮组的机械效率．答案一、)二、填空题:（本题5小题，每空2分，共26分）11．定等臂杠杆改变力的方向斜面省力12．做功多少相同比较所用时间①①13．150 14． 400 75% 25N 15. 1.5三、解答题:（共4小题，每图3分，17、18每空2分，19题13分，共44分）16．(略)17.（1）右水平力臂（2）寻找普遍规律（3）能等于18.（1）匀速缓慢不正确（2）物体重力（钩码重）（3）不变19.（1）1620J（2）180J （3）90W （4）90%。
苏科版物理九年级上册第十一章《简单机械和功》单元测试题及答案
2019-2020学年九年级物理上册第十一章《简单机械和功》单元测试卷一、选择题:(每本题10小题,每小题3分.每题给出的四个选项中,只有一个选项是正确的)1.下列机械或工具的使用，属于费力杠杆的是（）A．羊角锤 B．筷子 C．起瓶器 D．独轮车2.中国选手张湘祥在奥运会上获得男子举重62kg级冠军，挺举成绩是176kg，下左图为他比赛时的照片.他在挺举过程中对杠铃做的功最接近（）A．600J B．1200J C．1800J D．3400J3．如上右图所示，光滑斜面AB＞AC，沿斜面AB和AC分别将同一重物从它们的底部拉到顶部，所需拉力分别为F1和F2，所做的功分别为W A和W B．则（） A．F1＜F2，W1=W2 B．F1＜F2，W1＜W2C． F1＞F2，W1＞W2D．F1＞F2，W1=W24. 2018年2月，我国台湾省地震，一个结构坚固的水塔因地基松软而倾斜，为阻止水塔继续倾斜，救援队借助山石用钢缆拉住水塔.下列方案中，钢对水塔拉力最小的是（）5.下列关于功的说法正确的是（）A．小明用力推发生故障的汽车而未推动时，推力对汽车做了功B．吊车吊着重物沿水平方向匀速运动一段距离时，吊车的拉力对重物做了功C．足球在水平地面上滚动一段距离时，重力对足球做了功D．货车司机沿着斜面将汽油桶推上车厢6．对物理概念的理解是学好物理的关键.关于功、功率和机械效率，下列说法正确的是（）A．可以使机械效率达到100% B．做功多的机械，功率一定大C．功率大的机械，做功一定快 D．做功快的机械，机械效率一定高7. 小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如下左图所示．他这样做的最终目的是（） A.便于直接读出拉力的大小 B.便于提供不同方向的拉力C.便于正确认识力臂D.便于测量力臂的大小8. 如图，用同一滑轮组分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大，若不计绳重与摩擦的影响，则提升A的过程（）A．额外功较小 B．额外功较大 C．总功较小 D．总功较大9. 如上右图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码．忽略绳子与滑轮的摩擦，下列说法中正确的是（）A. F1较小B. F2较大C. F1、F2、F3的大小不能确定D. 将钩码提升相同的高度，F1、F2、F3做的功相等10.一辆汽车在平直公路上沿直线向前行驶，途中经过一段泥泞路面，如果汽车发动机的功率始终保持不变，则汽车行驶路程s随时间t的变化关系可能是（）二、填空题:（本题5小题，每空2分，共26分）11.学校升旗仪式上,当升旗手缓缓向下拉绳子时,旗子就会徐徐上升,这是由于旗杆顶部有一个____滑轮, 它的实质是_________________________,它能 (选填:“改变力的方向”或“省力”).如下中图是某风景区的一段盘山公路，之所以要把上山的公路修成这般模样，是因为盘山公路相当于简单机械中的_____________，使用它可以__________(选填:“改变力的方向”或“省力”).12. 生活中,人们通常用两种方法来比较做功的快慢:方法①:相同的时间比较做功的多少；方法②:_______________________________.如上右图所示,表示的是用挖土机挖土比人力挖土快得多,所用的是判断方法_________.物理学用功率描述做功的快慢,公式为P=W/t,这种方法与日常方法________是相同的（以上两空选填“①”或“②”）.13.开瓶器（图a）可以简化成不计重力的省力杠杆（图b），O 为支点.若动力F1和阻力F2．都与杠杆垂直，且AO=6cm，BO=1cm，F1=25N，则F2= N.14. 如图所示，斜面长4m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是100N（忽略绳子的重力）.则拉力所做的功是______J ,斜面的机械效率是________,物体在斜面上所受的摩擦力是________.15.（18湖州）一根均匀的长方体细长直棒重1.5牛，下底面积为20厘米2，将它放在水平桌面上，并有1/4的长度露出桌面外，如图所示.在棒的右端至少应施加牛的竖直向下的力，才能让它的左端离开桌面.三、解答题:（共4小题，每图3分，17、18每空2分，19题13分，共44分）16. （9分）按要求作图：（1）请在图中画出动力F l的力臂以及作用于B点的阻力F2的示意图（2）如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F.（3）所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线.17.（12分）小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的0.5N重的钩码若干个.（1）如图A 所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向 （选填“左” 或”右”）调节，直到杠杆在 位置平衡，目的是便于测量 .（2）此实验多次改变支点O 两边钩码数量和悬挂位置，收集杠杆平衡时多组动力、动力臂、阻力和阻力臂数据，其目的是__________（选填“减小误差”或“寻找普遍规律”）.（3）丙同学通过对数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支 点到阻力作用点的距离，与小组同学交流后，乙同学为了证明丙同学的结论是错误的，他 做了如图C 的实验，此实验 （选填“能”或”不能”）说明该结论是错误的，图 C 实验中，已知杠杆上每个小格长度为5cm ，每个钩码重0.5N ，当弹簧测力计在A 点斜向 上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，动力×动力臂__________ （选填“等于”或“不等于”）阻力×阻力臂”.18.（10分）在“测量滑轮组的机械效率”实验中,小丽用如图所示的同一滑轮组提升不同的钩码,分别做了甲、乙、丙3次实验,实验数据记录如下表:（1）实验中要 竖直向上拉动弹簧测力计,使钩码 （选填“快速”或“缓慢”）上升. 小组同学发现实验过程中边拉动边读数，弹簧测力计示数不稳定，应 该静止读数，你认为他的想法 （选填“正确”或“不正确”）．（2）分析以上实验数据可以得出如下结论：同一斜面的机械效率主要与 有关.（3）若将此滑轮组换一种绕绳方法,不计摩擦及绳重,提升相同的物体时,滑轮组的机械 效率 （选填“变大”“变小”或“不变”）.19.（3+3+3+4=13分）如图所示，搬运工人用滑轮组在20s 内将重为540N 的重物匀速提升3m ，所用拉力为200N.求：（1）他所做的有用功；（2）他所做的额外功；（3）他拉力的功率；（4）滑轮组的机械效率．答案一、)二、填空题:（本题5小题，每空2分，共26分）11．定等臂杠杆改变力的方向斜面省力12．做功多少相同比较所用时间①①13．150 14． 400 75% 25N 15. 1.5三、解答题:（共4小题，每图3分，17、18每空2分，19题13分，共44分）16．(略)17.（1）右水平力臂（2）寻找普遍规律（3）能等于18.（1）匀速缓慢不正确（2）物体重力（钩码重）（3）不变19.（1）1620J（2）180J （3）90W （4）90%。
苏科版九年级物理上册 第十一章 简单机械和功 单元测试含答案
九年级物理第十一章简单机械和功单元测试一、选择题(本题包括10小题．每小题2分，共20分)每小题给出的四个选项中只有一个选项正确，请将正确选项的序号填在题后的括号中．1．下列简单机械中，属于省力杠杆的是( )A．筷子B．理发剪C．羊角锤D．钓鱼竿2．如图所示四种情景中，人对物体做了功的是( ).3．如图所示，调节杠杆在水平位置上平衡后，在杠杆的a处挂上两个钩码，要使杠杆在水平位置重新平衡，则在杠杆b处应挂的钩码数是(杠杆每格等距，钩码规格相同)( ) A．1个B．2个C．3个D．4个4．如图所示，利用动滑轮提升货物，动滑轮的重为20 N，滑轮与轴间的摩擦及绳子重不计．第一次把重为100 N的货物匀速提升，这个过程动滑轮的机械效率为η1；第二次把重为200 N的货物匀速提升，这个过程动滑轮的机械效率为η2．则A．η1＞η2B．η1＜η2C．η1＝η2D．无法确定η1和η2的关系5．山区的公路环绕山坡盘山而上，车辆沿着盘山公路向上行驶时可以( ) A．省力B．省功C．省时间D．省距离6．不等臂直杠杆在动力和阻力作用下，已处于平衡状态，采用下列办法不能使杠杆平衡的是A．在杠杆上再施加一个力，使这个力的作用线通过杠杆的中点，但不通过支点B．在杠杆上再施加一个力，使这个力的作用线通过支点D．使动力臂和阻力臂同时变为原来的2倍C．使动力和阻力同时减小到原来的127．60 kg的人站在跷跷板某一位置时，跷跷板处于如上图所示的平衡状态．由此可估测球的质量约为( )A．20 kg B．30 kg C．60 kg D．120 kg8．．小王同学用一个距离手3m高的定滑轮拉住重100N的物体，从滑轮正下方沿水平方向移动4m，如图所示，若不计绳重和摩擦，他至少作了多少功( )A、200 J;B、300J;C、400J ;D、500J.9．在不计绳重和摩擦的情况下利用如图所示的甲、乙两装置分别用力把相同的物体匀速提升相同的高度．若用η甲、η乙表示甲、乙两装置的机械效率，W甲、W乙表示拉力所做的功，则下列说法中正确的是( )A．η甲＝η乙，W甲＝W乙B．η甲＞η乙，W甲＞W乙C．η甲＜η乙，W甲＜W乙D．η甲＞η乙，W甲＜W乙10．在铁架台上固定由一个定滑轮和一个动滑轮组成的滑轮组，在绳子末端用竖直方向0.8 N的拉力使2N重的物体匀速上升，下列说法中正确的是( )A．滑轮组的机械效率是83.3% B．滑轮组的机械效率是66.7%C．绳端移动速度与物体上升速度相同D．绳端移动速度是物体上升速度的两倍二、选择题(本题包括7小题．每空1分，共16分)11．钓鱼时，钓鱼竿可看成一根杠杆，如图，它是一个________杠杆，其支点位于图中的________点．要使钓起鱼时省力一些，则钓鱼者两只手之间的距离应_________ (增大／减小)一些．12．如图所示，A装置是_______ (定／动)滑轮；若用30 N的拉力将旗帜匀速提升10 m，则拉力所做的功为_______J(不计摩擦)．13．如图所示健身运动的过程中，物体A的质量为4kg，滑轮摩擦不计。
苏科版九年级上册物理 第十一章 简单机械和功单元测试卷(解析版)
苏科版九年级上册物理第十一章简单机械和功单元测试卷（解析版）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。
次数物重G/N 绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离机械效率η/%s/cm1 1.0 0.5 10 3022.00.951574.1(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。
苏科版九年级上册物理第十一章简单机械和功单元测试(含解析)
第十一章简单机械和功单元测试.单选题（共12题；共36分）1.如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，甲、乙两名搬运工人分别用竖直向上的力 F 甲、F 乙使其一端抬离地面.则（）4.水平桌面上的文具盒在水平方向的拉力作用下，沿拉力的方向移动一段距离. 则下列判断正确的是（）A. 30WB. 300WD. F=Fi10秒钟，他克服自身重力做功的功率大约是（C. 3000WD. 30000W3.如图所示的工具中，正常使用时属于费力杠杆的是（ A.食品夹 B.C.D.瓶盖起子A.文具盒所受重力做了功B.文具盒所受支持力做了功C.文具盒所受拉力做了功川D.没有力对文具盒做功5.用下列简单机械使重量同为G 的物体都处于静止状态，不计摩擦、机械自重及绳的重量，其中用力最小的是（） A. C......D.6.如图所示，滑轮重、绳重、摩擦力均忽略不计，利用两个滑轮提升同一重物到同高度时，下列组合中最省距离的是（）2.某同学从一楼跑上三楼，大约用了 螺丝刀钳子一方向性H向7 .甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度。
则（） A.乙升降机提升重物做的有用功较多 B.甲升降机的电动机做的额外功较多8 .如图所示，用竖直向上的力匀速拉动较长的杠杆，使重为 18N 的物体在5s 内缓慢升高10cm,拉力大小F=8N,拉力移动的距离为 25cm.整个过程中所做有用功为 J,拉力的功率为 W,竖直向10 .图是常用指甲刀的实物及结构示意图，下列说法中不正确的是（）A.杠杆ABC 是一个省力杠杆附杆ABC 的支点是BC.杠杆OBD 是一个费力杠杆D.指甲刀共有三个杠杆，一个省力杠杆两个费力杠杆11 .如图所示，所使用杠杆属于费力杠杆的是（）C.甲升降机的电动机做的总功较少M D.乙升降机的电动机做的总功较少（选填变大"变小”或不上匀速拉动杠杆的过程中，物体的机械能将（选填"A ：' "B 或点，这种情况下，手推车可以视为,杠杆（选填省力”14 .如图所示是列车上常用的手推车，车内货物均匀摆放.车前行时，需经过障碍物.当车的前轮遇到障碍物A 时，售货员向下按扶把，这时手推车可以视为杠杆，若手推车和货物总重 N.当后轮遇到障碍物 A 时，售货员竖直向上提扶把,B.D.13.组合机械的斜面长 4m,高2m,将重为 100N 的物体从斜面的底端匀速拉到顶端，如图所示，需用的拉力为40N,需要的时间是5s.那么，将物体从底部拉到顶部所做的有用功是J,拉力做的总功的功率是W.200N,动力臂和阻力臂之比为2: 3,则服务员作用在扶把上的动力为12.如图所示的四种用具在正常使用的过程中，属于省力杠杆的是（用扫帚扫地用起子起瓶盖这时支点是15 .如图所示，均匀木棒AB 长为1m,重60N,水平放置在 Q O 两个支点上.已知AO O' B 长度均为0.25m .则支点O 对棒的支持力为 N;若把B 端竖直向上稍微抬起，至少需要用力 N;若把B 端竖18.如图所示，重500N 的物体与地面间的摩擦力为 144N,为使物体匀速移动 6m,必须在绳的自由端加 60N的水平拉力.那么拉力做的有用功是 J,此滑轮组的机械效率为直向下压棒使 A 端稍微抬起至少需要用力16 .花匠手握如图所示的修枝剪刀把手的末端，便可以轻松地剪断树枝。
苏科版九年级上册物理 第十一章 简单机械和功单元测试卷 (word版,含解析)
苏科版九年级上册物理第十一章简单机械和功单元测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．如图，小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆，支架，弹簧测力计，刻度尺，细线和相同的重0.5 N重的钩码若干个。
(1)如图A所示，实验前，杠杆左侧下沉，则应将左端的平衡螺母向______（选填“左”或”右”）调节，直到杠杆在水平位置平衡；(2)在图B中杠杆平衡了，若在杠杆左右两边同时增加一个相同的钩码，则杠杆向______（选填“左”或”右”）倾斜；(3)甲同学通过对一组数据分析后得出的结论是：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，与小组同学交流后，乙同学为了证明甲同学的结论是错误的，他做了如图C的实验，已知杠杆上每个小格长度为5 cm，每个钩码重0.5 N，当弹簧测力计斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，此时乙同学发现，动力×动力臂______（选填“等于”或“不等于”）阻力×阻力臂。
实验C______（选填“能”或”不能”）说明甲同学结论是错误的。
【答案】右右等于能【解析】【分析】【详解】(1)[1]图A中，杠杆左侧下沉，应向右调节平衡螺母，直到杠杆在水平位置平衡。
(2)[2]在图B中，据杠杆的平衡条件得3G⋅2F=2G⋅3L在左右两边同时增加一个相同的钩码，则左右两边分别变成4G⋅2F，3G⋅3L而4G⋅2F<3G⋅3L所以杠杆向右倾斜。
(3)[3][4]由图C知，此时4×0.5N×3×0.5cm=3N×12×4×0.5cm即：动力×动力臂=阻力×阻力臂。
而此时，动力臂并不等于支点到动力作用点的距离，所以能证明甲同学的结论是错误的。
2．小红在探究杠杆的平衡条件时，找来一个量程为5N 的弹簧测力计和若干个重均为0.5N 的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm 。
苏科版九年级物理第十一章简单机械和功单元测试卷(附参考答案)
第十一章简单机械和功单元测试卷(A)（满分：100分时间：60分钟）一、选择题（每小题2分，共24分）1．下列器件中属于省力杠杆的是( )2．皮划艇是我国的奥运优势项目之一．比赛中，运动员的一只手支撑住桨柄的末端（视为支点），另一只手用力划桨，此时的船桨是( )A．等臂杠杆B．费力杠杆C．省力杠杆D．省功杠杆3．如图所示的各种情况中，用同样大小的力F将重物匀速提升，若不计摩擦和滑轮重，物重最大的是( )4．在相同的水平推力作用下，较重的物体A沿光滑的水平面移动，较轻的物体B沿粗糙的水平面移动，若移动相同的距离，则下列说法正确的是( )A．推力对A做的功多B．推力对B做的功多C．推力对A和对B做的功一样多D．无法比较推力对它们做功的多少5．一个足球运动员用100 N的力踢一个重为5N的足球，球离脚后在水平草地上向前滚动了30 m．在球滚动的过程中，运动员对足球做的功为( )A．3000 J B．500J C．150J D．0J6．如图所示，要粗测小明同学做“引体向上”时的功率，下面所列的物理量中，不需要测量的是( )A．他的质量B．单杠的高度C．每次身体上升的高度D．做“引体向上”的时间7．斜面是一种简单机械，生活中经常用到它，工人师傅小波和小新分别用如图甲、乙所示的两种方法，将同样的物体搬上车，下列说法正确的是( )A．甲方法不可以省力，但能省功B．甲方法可以省力，也能省功C．乙方法可以省力，但不能省功D．乙方法可以省力，也能省功8．两台机器同时做功，甲机器做的功是乙机器做的功的23，甲做功所用的时间与乙做功所用时间的比值是4：3，则甲、乙两台机器的功率之比是( )A．2：1 B．1：2 C．8：9 D．9：89．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了( ) A．减小摩擦B．使每组数据更准确C．多次测量取平均值，减小误差D．获得多组数据，归纳出物理规律10．工人用滑轮组把一箱箱货物从一楼提升到五楼，在滑轮组上加润滑油后，机械效率提高了，则加润滑油后，工人提升同样的重物时做的( )A．有用功减小，总功不变B．有用功增加，总功增加C．有用功减小，总功减小D．有用功不变，总功减小11．杆秤是一种很古老但现在仍然在广泛使用的测量质量的工具．小林同学用一杆秤称一实心球的质量，如图所示．当杆秤在水平位置平衡时，秤砣拉线正好压在4 kg的刻度线上，根据秤砣拉线、提纽和秤钩所在秤杆的位置之间的距离的粗略关系，可以估测出秤砣的质量大约为( )A．10g B．400 g C．1000 g D．4 000 g 12．(2011．无锡)用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的重物匀速提升相同的高度．若不计绳重及摩擦，下列说法正确的是A．绳子受的拉力F1和F2大小相等，滑轮组的机械效率相同B．绳子受的拉力F1和F2大小不相等，滑轮组的机械效率不同C．绳子自由端移动的距离不相等，拉力对滑轮组所做的功相等D．绳子自由端移动的距离不相等，拉力对滑轮组所做的功不相等二、填空题（每空2分，共48分）13．在电视剧《三国》中有这样一个情景：一群士兵用力拉动一个杠杆，会将石块抛向敌方阵营，它是一个_______杠杆．要把石块抛出去，图中作用在A点的力沿_______ (a/b/c)方向最小．14．如图所示，美丽的无锡蠡湖公园有“亚洲最高和世界最美”的水上摩天轮，假如小明同学坐在摩天轮上看见地面上的人和建筑物都在旋转，这是他选择_______为参照物得到的结果，摩天轮是一种_______（省力／省距离）的简单机械．15．2011年3月10日，云南盈江发生5.8级地震，救援队员利用各种器材展开抢险救灾工作．(1)利用如图甲所示的钢丝钳，救援队员把钢筋剪断，钢丝钳是_______（省力／费力）杠杆．(2)使用撬棒，救援队员把滚落在公路上的石块撬起，如图乙所示．若救援队员在撬棒D点沿DM方向用力撬起石块，撬棒的支点是_______点；若救援队员在撬棒D点沿DN方向用力撬起石块，撬棒的支点是_______点．16．日本丰田汽车公司因汽车脚垫和油门踏板问题引发了召回事件，油门踏板是一种_______（杠杆／斜面）类简单机械，请你再举一例生活中的简单机械：__________．17．研究杠杆的平衡条件，需要的实验器材除带有刻度的杠杆和支架、钩码、线之外，还需要______．实验前，没挂钩码时，发现杠杆右端下倾，为使杠杆在______位置平衡，应将右端的平衡螺母向______调节，或将左端的平衡螺母向______调节，这样做的目的是_______；挂上钩码后仍要调节杠杆在水平位置平衡，这样做的目的是_______．18．一物体质量为18 kg，其所受重力为_______N．如图所示，小明用定滑轮将该物体在4s内匀速提高2m，所用拉力为200 N．此过程中，小明做的有用功是_______J，拉力的功率是_______W，定滑轮的机械效率是_______．(g取10 N/kg)19．如图所示，将同一物体分别沿光滑的斜面AB、AC以相同的速度从底部匀速拉到顶点A，已知AB>AC，施加的力分别为F1、F2，拉力做的功为W1、W2，拉力做功的功率分别为P1、P2，则力F1_______（>／＝／<）F2，拉力做的功W1_______（>／＝／<），拉力做功的功率P1_______（>／＝／<）P2．W20．（2011．杭州）如图所示，小王用两个相同的滑轮组（摩擦不计），分别将重力不同的两个物体匀速提高到相同高度，其中G l > G2，则所用的拉力F1F2（选填“＞”、“＜”或“=”），其机械效率η1η2填“＞”、“＜”或“=’）三、解答题（共28分）21．（6分）按下列要求作图．(1)如果将如图甲所示的斜拉索桥梁的结构进行简化，取其部分抽象成如图乙所示的模型，O为支点，请在简化后的模型中标出拉力F1的力臂l1和F2的力臂l2．(2)请在图丙中画出用羊角锤起钉时所用的最小力F．（要求保留作图痕迹）22．（12分）在“探究滑轮组机械效率”的实验中，某实验小组用A、B两种绕线方式不同的滑轮组进行实验，发现了一些实际问题．(1)下表是实验中的几组数据，请在空白处填上相应的计算结果．(2)实际中机械效率η_______（>／＝／<）1，而表格中1、2两次实验的机械效率分别为125%和100%，这是什么原因？通过观察图乙和图丙，手持弹簧测力计在竖直方向时，发现指针的位置不同，图乙中指针在零刻度线的下方．(3)经过分析，机械效率为125%和100%的原因是：用滑轮组A进行实验时，弹簧测力计的示数比细绳实际的拉力要_______，用测量值计算出的总功比细绳实际拉力做的功要_______，因此测得的机械效率比实际效率要高．(4)实验总结：在测量滑轮组机械效率的实验中，考虑弹簧测力计对读数的影响，测拉力时，弹簧测力计一般要竖直向_______移动；若弹簧测力计倒置时测拉力，要先将指针拨至零刻度线．22．（10分）小刚乘坐的出租车一直沿平直公路匀速行驶，出租车重约1.5×104 N，行驶时受到的阻力为车重的0.1倍，如图所示是他到达目的地时的乘车发票．通过计算回答：(1)出租车的行驶速度多大？(2)出租车的牵引力在这段时间内做了多少功？(3)出租车的牵引力在这段时间内做功的功率多大？参考答案一、l．B 2．B 3．C 4．C 5．D 6．B 7．C 8．B 9．D 10．D 11．C 12．C二、13．费力 c 14．摩天轮省距离15．(1)省力(2)A C 16．杠杆滑轮17．弹簧测力计水平左左使杠杆重力的力臂为0便于直接从杠杆上读出（测量）力臂18．180360 10090%19．<＝<20．＞＞三、21．(1)如图甲所示(2)如图乙所示22．(1)0.1566.7% (2)<(3)小小(4)上23．(1) 16 m/s (2)2.16×107 J (3)2.4×104 W。
