2020年最新高二下册期中考试物理有答案
【全2020-2021学年高二下学期期中考试物理试题含答案解析
【全国百强校】广东省佛山一中、珠海一中、金山中学【最新】高二下学期期中考试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为交流电流表，线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示，以下判断正确的是()A．电流表的示数为20 A B．交流电的频率是100HzC．0.01 s时线圈平面与磁场方向平行D．0.02 s时线框平面与中性面重合2．物理课上，老师做了一个“神奇”的实验：如图所示，将30cm长的铝管竖直放置，一磁性很强的磁铁从上管口由静止释放，观察到磁铁用较长时间才从下管口落出．对于这个实验现象同学们经分析讨论做出相关的判断，你认为正确的是（下落过程中不计空气阻力，磁铁与管壁没有接触）．则（）A．如果磁铁的磁性足够强，磁铁会停留在铝管中，永远不落下来B．磁铁在铝管中运动的过程中，由于不计空气阻力，所以机械能守恒C．如果磁铁的磁性足够强，磁铁在铝管中运动时间更长，但一定会落下来D．如果将铝管换成塑料管，磁铁从塑料管中出来也会用较长时间3．如图甲所示，光滑导轨水平放置在竖直方向的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示（规定向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力F的作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～2t0时间内，能正确反映流过导体棒ab的电流与时间及外力F与时间t的关系图线是（）A ．B ．C ．D ．4．如图所示，理想变压器原副线圈的匝数比为22 :5，b 是原线圈的中心抽头，电压表和电流表均为理想电表，R 1为光敏电阻（随光照强度增加电阻变小），R 2为25Ω定值电阻，D 为二极管．从某时刻开始单刀双掷开关掷向a ，原线圈接()t V 的交流电，则下列说法中正确的是( )A ．通过R 2的电流为1AB ．单刀双掷开关由a 扳到b ，R 2产生的热量是原来的两倍C ．单刀双掷开关由a 扳到b ，电压表和电流表的示数都变大D ．光照强度变强时，电压表示数不变，电流表的示数变小5．有一个负载电阻值为R ，当将它接在20V 的直流电源上时，消耗的电功率为P ，若将R 接在图中的变压器的次级电路中消耗的电功率是P 2，已知变压器的输入电压u 1的最大值为100V ,变压器的原、副线圈的匝数之比（ ）A ．10:1B ．8:1C ．5:1D ．1:106．如图，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab边向上．ac、bc两金属棒分别串有电压表、电流表，当金属框绕ab边以逆时针转动时，下列判断正确的是( )A．电压表有读数，电流表没有读数B．电压表有读数，电流表也有读数C．电压表无读数，电流表有读数D．电压表无读数，电流表也无读数7．如图为氢原子的能级示意图，锌的逸出功是3.34ev，那么对氢原子在能量跃迁过程中发射或吸收光子的特征,认识正确的是( )A．用氢原子从高能级向基态跃迁时发射的光照射锌板一定不能产生光电效应B．一群处于n=3能级的氢原子向基态跃迁时，能放出4种不同频率的光C．用能量为10.3eV的光子照射，可使处于基态的氢原子跃迁到激发态D．一群处于n=3能级的氢原子向基态跃迁时，发出的光照射锌板，锌板表面所发出的光电子的最大初动能为8.75eV8．如图1所示为研究光电效应的实验装置示意图，在电极K、A之间加上反向电压U，即将阴极K接电源正极，阳极A接电源负极，在K、A之间就形成了使光电子减速的电场．现用不同频率的光源照射阴极K，调节滑动变阻器改变反向电压的值，当电流表示数恰好为零时，记下所加反向电压U的值和对应照射光的频率，作出反向电压U随入射光频率 变化的图线如图2所示，则下列说法正确的是A ．该金属的截止频率为4.25×1014HzB ．该金属的截止频率为5.5×1014HzC ．该图线的斜率表示普朗克常量D ．该金属的逸出功为0.52eV二、多选题9．如图所示，线圈L 的自感系数很大，且其直流电阻为R ，电源电动势为E ，内阻忽略不计，L 1、L 2、L 3是三个完全相同的小灯泡，阻值均为R ，开关S 闭合和断开的过程中，灯L 1、L 2、L 3的亮度变化情况是（ ）A ．S 闭合，L 2、L 3先亮后逐渐变暗，L 1后亮且亮度逐渐变亮B ．S 闭合，L 2、L 3先亮且亮度不变，L 1后亮且亮度逐渐变亮C ．S 断开，L 2、L 3逐渐熄灭D ．S 断开，L 2、L 3闪亮一下逐渐熄灭10．如图所示为某发电站向某用户区供电的输电原理图，T 1为匝数比为n 1：n 2的升压变压器，T 2为匝数比为n 3：n 4的降压变压器．若发电站输出的电压有效值为U 1，输电导线总电阻为R ，在某一时间段用户需求的电功率恒为P 0，用户的用电器正常工作电压为U 2，在满足用户正常用电的情况下，下列说法正确的是（ ）A ．T 1原线圈中的电流有效值为01P UB ．T 2副线圈中的电流有效值为02P UC ．输电线上损耗的功率为22402232n P R n UD ．输电线上损耗的功率为22102212n P R n U 11．在人类对微观世界进行探索的过程中，科学实验起到了非常重要的作用。

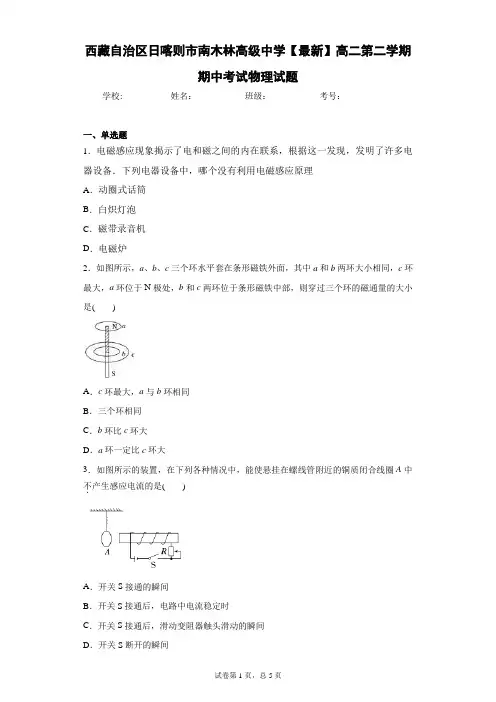

2020-2021学年高二第二学期期中考试物理试题含答案解析
四、解答题
13．如图（a）所示的螺线管，匝数n＝1500匝，横截面积S＝20cm2，电阻r＝1.5Ω，与螺线管串联的外电阻R1＝3.5Ω，R2＝25Ω，方向向右，穿过螺线管的匀强磁场的磁感应强度按图（b）所示的规律变化，试计算电阻R2的电功率和a、b亮点的电势（设c点的电势为零）
A．动圈式话筒
B．白炽灯泡
C．磁带录音机
D．电磁炉
2．如图所示，a、b、c三个环水平套在条形磁铁外面，其中a和b两环大小相同，c环最大，a环位于N极处，b和c两环位于条形磁铁中部，则穿过三个环的磁通量的大小是()
A．c环最大，a与b环相同
B．三个环相同
C．b环比c环大
D．a环一定比c环大
3．如图所示的装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中不产生感应电流的是()
D．图丁回路中感应电动势先变大后变小
5．如图所示，金属杆ab以恒定的速率v在间距为L的光滑平行导轨上向右滑行，设整个电路总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是()
A．ab杆中的电流与速率v成正比
B．磁场作用于ab杆的安培力与速率v成反比
C．电阻R上产生的电热功率与速率v成正比
故选：C。
3．B
【解析】
A、将电键突然接通的瞬间，线圈产生的磁场从无到有，穿过穿过铜环A的磁通量增大，产生感应电流，不符合题意，故A错误；
B、线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环A的磁通量不变，没有感应电流产生，故B正确；
2020北京市十一学校高二(下)期中物理(含答案)
2020北京市十一学校高二（下）期中物理一、单项选择题（每题3分，共10题，共计30分）1．（3分）首先发现电磁感应现象的科学家是（）A．法拉第B．库仑C．牛顿D．赫兹2．（3分）图是一正弦式交变电流的电压图象．从图象可知电压的最大值和频率分别为（）A．40V，100 Hz B．20V，100 Hz C．40V，50 Hz D．20V，50 Hz3．（3分）如图所示，在垂直于纸面足够大范围内的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴．应使线圈怎样运动才能使其中产生感应电流（）A．向左或向右平动B．向上或向下平动C．垂直于纸面向里平动D．绕O1O2转动4．（3分）如图所示，一理想变压器，当原线圈两端接U1＝220V的正弦式交变电压时，副线圈两端的电压U2＝55V．则可以判断原、副线圈的匝数之比为（）A．4：1B．1：4C．2：1D．1：25．（3分）如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v 向右匀速滑动，MN中产生的感应电动势为E l；若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2．则通过电阻R的电流方向及E1与E2之比E l：E2分别为（）A．c→a，2：1B．a→c，2：1C．a→c，1：2D．c→a，1：26．（3分）在如图所示电路中，电阻R、电感线圈L、电容器C并连接在某一交流电源上，三个相同的交流电流表的示数相同。
若保持电源的电压不变，而将其频率增大，则三个电流表的示数I1、I2、I3的大小关系是（）A．I1＝I2＝I3B．I1＞I2＞I3C．I2＞I1＞I3D．I3＞I1＞I27．（3分）如图1所示，100匝的线圈（图中只画了2匝）两端A、B与一个理想电压表相连。
线圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图2所示规律变化。
下列说法正确的是（）A．A端应接电压表正接线柱，电压表的示数为150VB．A端应接电压表正接线柱，电压表的示数为50.0VC．B端应接电压表正接线柱，电压表的示数为150VD．B端应接电压表正接线柱，电压表的示数为50.0V8．（3分）电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。

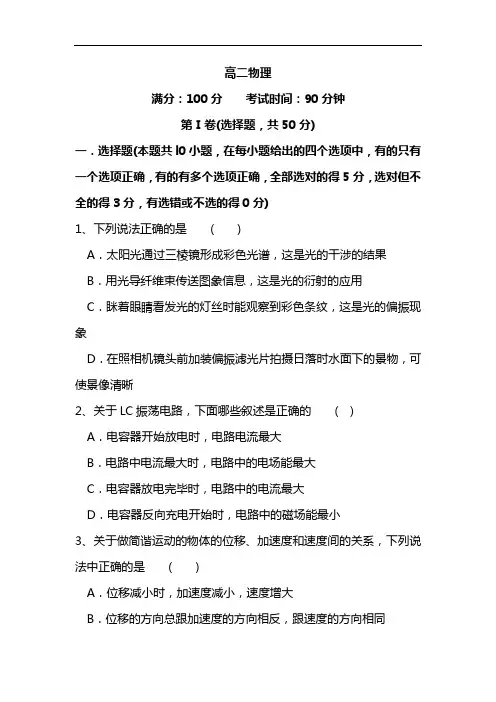

2021-2020高二物理下学期期中考试卷附答案
高二物理满分：100分考试时间：90分钟第Ⅰ卷(选择题，共50分)一．选择题(本题共l0小题，在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不选的得0分)1、下列说法正确的是( )A．太阳光通过三棱镜形成彩色光谱，这是光的干涉的结果B．用光导纤维束传送图象信息，这是光的衍射的应用C．眯着眼睛看发光的灯丝时能观察到彩色条纹，这是光的偏振现象D．在照相机镜头前加装偏振滤光片拍摄日落时水面下的景物，可使景像清晰2、关于LC振荡电路，下面哪些叙述是正确的( )A．电容器开始放电时，电路电流最大B．电路中电流最大时，电路中的电场能最大C．电容器放电完毕时，电路中的电流最大D．电容器反向充电开始时，电路中的磁场能最小3、关于做简谐运动的物体的位移、加速度和速度间的关系，下列说法中正确的是( )A．位移减小时，加速度减小，速度增大B．位移的方向总跟加速度的方向相反，跟速度的方向相同C ．物体的运动方向指向平衡位置时，速度方向跟位移方向相同D ．物体的运动方向改变时，加速度的方向不变4、两个单摆，甲的固有频率为2f ，乙的固有频率为3f ，当它们均在频率为4f 的同一驱动力作用下作受迫振动时 ( )A ．甲的振幅较大，振动频率为2fB ．乙的振幅较大，振动频率为3fC ．甲的振幅较大，振动频率为4fD ．乙的振幅较大，。
振动频率为4f5、一列沿X 轴传播的简谐横波，某时刻的图象如图所示．质点A 的位置坐标为(-5，0)，且此时它正沿y 轴正方向运动，再经将第一次到达正方向最大位移，由此可知( )A ．这列波的波长为20 mC ．这列波的波速为2.5 m ／sB ．这列波的频率为0.125 HzD ．这列波是沿X 轴的正方向传播的6、如图所示，A 、B 是两束波长不同的平行单色光，当它们从水中折射入空气时，有折射角B A γγ>，则下列说法正确的是( ) A ．光从水中折射入空气，颜色不变，频率变大A 0 yB．光从水中折射入空气，颜色不变，频率不变C．水对A光的折射率较大，B在水中的波长较长D．光从水中射入空气，A的临界角较大，B在水中的速度较大7、如图所示，一细束白光通过玻璃三棱镜折射后分为各种单色光，取其中a、b、C三种色光，下列说法正确的是( )A．把温度计放在cB．若分别让a、b、C则a光形成的干涉条纹的间距最大。

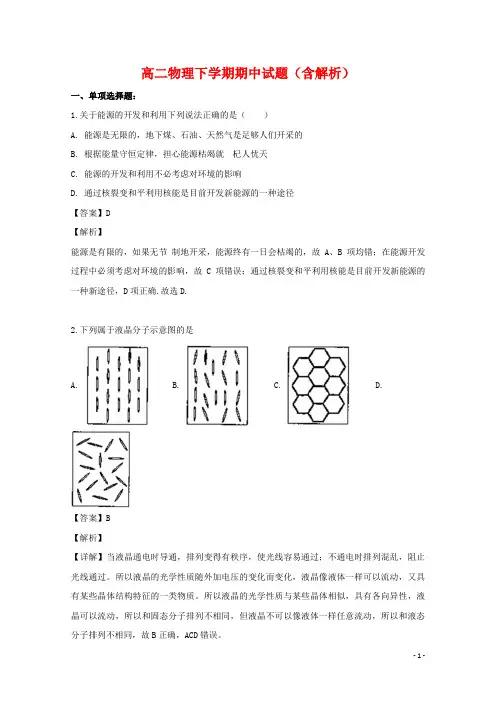

2020年高二物理下学期期中试题(含解析)
高二物理下学期期中试题（含解析）一、单项选择题：1.关于能源的开发和利用下列说法正确的是（）A. 能源是无限的，地下煤、石油、天然气是足够人们开采的B. 根据能量守恒定律，担心能源枯竭就是杞人忧天C. 能源的开发和利用不必考虑对环境的影响D. 通过核裂变和平利用核能是目前开发新能源的一种途径【答案】D 【解析】能源是有限的，如果无节制地开采，能源终有一日会枯竭的，故A、B项均错；在能源开发过程中必须考虑对环境的影响，故C项错误；通过核裂变和平利用核能是目前开发新能源的一种新途径，D项正确.故选D.2.下列属于液晶分子示意图的是D.A. B. C.【答案】B【解析】【详解】当液晶通电时导通，排列变得有秩序，使光线容易通过；不通电时排列混乱，阻止光线通过。
所以液晶的光学性质随外加电压的变化而变化，液晶像液体一样可以流动，又具有某些晶体结构特征的一类物质。
所以液晶的光学性质与某些晶体相似，具有各向异性，液晶可以流动，所以和固态分子排列不相同，但液晶不可以像液体一样任意流动，所以和液态分子排列不相同，故B正确，ACD错误。
3.下图描绘一定质量的氧气分子分别在0℃和100℃两种情况下速率分布情况，符合统计规律的是A. B. C. D.【答案】A【解析】【详解】温度是分子热运动平均动能的标志，温度越高，平均动能越大，故平均速率越大，即速率大的分子数占据总数的比例越大，故A正确，B错误；分子总数目是一定的，故图线与横轴包围的面积是100%，故两个图线与横轴包围的面积是相等的，故C D错误；故选A．4.下列四幅图中，能正确反映分子间作用力f和分子势能E p随分子间距离r变化关系的图线是（）A. B.C. D.【答案】B【解析】当时，分子力表现为斥力，随分子间距离r增大，分子势能减小，当时，分子力表现为引力，随分子间距离r增大，分子势能增大，当时，分子力为零，此时分子势能最小，故选项B正确。
点睛：分子力与分子距离r，分子势能与分子距离r的关系图象很类似，特别注意的是当时，分子力为零，分子势能最小，同时注意分子力为矢量，分子势能为标量。

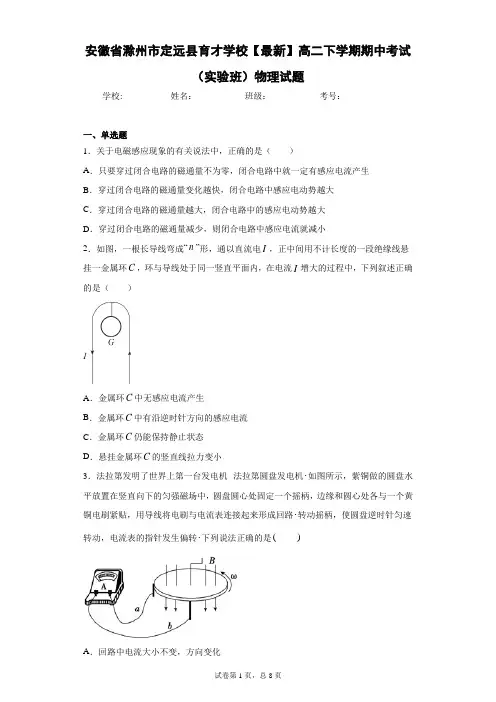

2020-2021学年高二下学期期中考试(实验班)物理试题含答案解析
安徽省滁州市定远县育才学校【最新】高二下学期期中考试（实验班）物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于电磁感应现象的有关说法中，正确的是（）A．只要穿过闭合电路的磁通量不为零，闭合电路中就一定有感应电流产生B．穿过闭合电路的磁通量变化越快，闭合电路中感应电动势越大C．穿过闭合电路的磁通量越大，闭合电路中的感应电动势越大D．穿过闭合电路的磁通量减少，则闭合电路中感应电流就减小2．如图，一根长导线弯成“n”形，通以直流电I，正中间用不计长度的一段绝缘线悬挂一金属环C，环与导线处于同一竖直平面内，在电流I增大的过程中，下列叙述正确的是（）A．金属环C中无感应电流产生B．金属环C中有沿逆时针方向的感应电流C．金属环C仍能保持静止状态D．悬挂金属环C的竖直线拉力变小3．法拉第发明了世界上第一台发电机--法拉第圆盘发电机.如图所示，紫铜做的圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各与一个黄.转动摇柄，使圆盘逆时针匀速铜电刷紧贴，用导线将电刷与电流表连接起来形成回路.下列说法正确的是()转动，电流表的指针发生偏转A．回路中电流大小不变，方向变化B．回路中电流大小不变，方向不变C．回路中电流的大小和方向都周期性变化D．回路中电流方向不变，从a导线流进电流表4．如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L.纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流－位移(I－x)关系的是A．B．C．D．5．一理想变压器原､副线圈匝数比n1：n2=11：5.原线圈与正弦交变电源连接,输入电压u如图所示.副线圈仅接入一个10 Ω的电阻.则( )A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是VC．经过1分钟电阻发出的热量是6×103JD．变压器的输入功率是1×103W6．竖直放置的条形磁铁中央，有一闭合金属弹性圆环，条形磁铁中心线与弹性环轴线重合，现将弹性圆环均匀向外扩大，下列说法中正确的是（ ）A ．穿过弹性圆环的磁通量增大B ．从上往下看，弹性圆环中有顺时针方向的感应电流C ．弹性圆环中无感应电流D ．弹性圆环受到的安培力方向沿半径向外7．如图所示，两根等高光滑的 1/4 圆弧轨道，半径为 r 、间距为 L ，轨道电阻不计．在轨道顶端连有一阻 值为 R 的电阻，整个装置处在一竖直向上的匀强磁场中，磁感应强度为 B ，现有一根长度稍大于 L 、电阻不计的金属棒从轨道最低位置 cd 开始，在拉力作用下以初速度 v 0 向右沿轨道做匀速圆周运动至 ab 处， 则该过程中（ ）A ．通过 R 的电流方向为由 a→R→bB ．通过 R 的电流方向为由 b→R→aC ．R 上产生的热量为2204B L v Rπ D ．流过 R 的电量为2BLrR π二、多选题 8．如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感强度为B 。
2020-2021学年高二下学期期中段考物理试题含答案解析
【全国百强校】广西桂林市第十八中学【最新】高二下学期期中段考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于半衰期，以下说法正确的是（）A．同种放射性元素在化合物中的半衰期比单质中长．B．升高温度可以使半衰期缩短C．氡的半衰期为3.8天，若有四个氡原子核，经过7.6天就只剩下一个D．氡的半衰期为3.8天，4克氡原子核，经过7.6天就只剩下1克2．下列说法中正确的是( )A．光的波粒二象性学说就是牛顿的微粒说加上惠更斯的波动说组成的B．光的波粒二象性彻底推翻了麦克斯韦的电磁理论C．光子说并没有否定电磁说，在光子的能量ε＝hν中，ν表示波的特性，ε表示粒子的特性D．光波与机械波具有完全相同的特点3．白炽灯发光产生的光谱是( )A．明线光谱B．连续光谱C．原子光谱D．吸收光谱4．某楼梯口的电灯开关装有传感器，天黑时，出现声音才能发光，而白天即使有声音，电灯也不能发光，该开关中有两种传感器，它们可能是( )A．光敏电阻和驻极体话筒B．金属热电阻和光敏电阻C．热敏电阻和霍尔元件D．热敏电阻和光敏电阻5．下列有关四幅图的说法中,正确的是( )A．α粒子散射实验证实了汤姆孙原子枣糕模型的正确性B．在光颜色保持不变的情况下,入射光越强,光电子的最大初动能越大C ．放射线甲由α粒子组成,每个粒子带两个单位正电荷D ．该链式反应属于原子核的裂变反应6．在下列四个核反应方程中，X 1、X 2、X 3和X 4各代表某种粒子①1341n H+X He+120→②214417N+He O+X 728→ ③39412Be+He C+X 426→④424427Mg+He Al+X 12213→ 以下判断中正确的是( )A ．X 1是质子B ．X 2是质子C ．X 3是电子D ．X 4是中子 7．如图画出了氢原子的4个能级，并注明了相应的能量E.处在n ＝4能级的一群氢原子向低能级跃迁时，能够发出若干种不同频率的光波．已知金属铂的逸出功为6.34eV .在这些光波中，能够从金属铂的表面打出光电子的总共有( )A ．五种B ．四种C ．三种D ．二种8．在垂直于纸面的匀强磁场中，有一原来静止的原子核，该核衰变后，放出的带电粒子和反冲核的运动轨迹分别如图中a 、b 所示，由图可以判定( )A ．该核发生的是β衰变B ．该核发生的是α衰变C ．磁场方向一定垂直纸面向里D ．磁场方向一定垂直纸面向外9．如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M 相连接。
2020-2021年高二物理下学期期中试题(含解析)
第二学期期中考试高一物理试卷一、单选题。
本题共5小题，每小题3分，共15分，在每小题给出的四个选项中，只有一个选项正确，选对的得3分，选错或不答的得0分。
1. 开普勒分别于1609年和1619年发表了他发现的行星运动规律，后人称之为开普勒行星运动定律。
火星和木星沿各自的椭圆轨道绕太阳运行，且火星的半长轴大于木星的半长轴。
根据开普勒行星运动定律可知A. 太阳位于火星和木星运行轨道的中心B. 火星绕太阳运动的周期大于木星绕太阳运动的周期C. 对于火星或木星，离太阳越近，运动速率就越大D. 相同时间内，火星与太阳连线扫过的面积等于木星与太阳连线扫过的面积【答案】BC【解析】试题分析： A、太阳位于火星和木星运行轨道的焦点上，故A错误；B、根据开普勒第三定律，，因为火星的半长轴大于木星的半长轴，所以火星绕太阳运动的周期大于木星绕太阳运动的周期，故B正确；C、根据，对于火星或木星，离太阳越近，运动速率就越大，故C正确；D、第二定律：对每一个行星而言，太阳行星的连线在相同时间内扫过的面积相等，是对同一个行星而言，故D错误。
考点：万有引力定律及其应用。
2.关于宇宙速度的说法,正确的是( )A. 第一宇宙速度是地球同步卫星的发射速度B. 第一宇宙速度是人造地球卫星运行时的最大速度C. 人造地球卫星运行时的速度介于第一宇宙速度和第二宇宙速度之间D. 第三宇宙速度是物体逃离地球的最小速度【答案】B【解析】AB：物体在地面附近绕地球做匀速圆周运动的速度叫做第一宇宙速度，第一宇宙速度是人造卫星的最小发射速度，同时也是人造地球卫星的最大运行速度。
故A 项错误，B 项正确。
C ：人造地球卫星运行时的速度小于第一宇宙速度，故C 项错误。
D ：第二宇宙速度是物体逃离地球的最小速度，故D 项错误。
点睛：第一宇宙速度是环绕星体表面运行卫星的速度，是所有绕星体做圆周运动的卫星最大运行速度，也是发射星体卫星所需要的最小地面发射速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二学期期中考试
高二物理试卷
考试时间：120分钟试卷满分120分
一、单项选择题：本题共6小题，每小题3分，共18分。
在每小题给出的四个选项中，只有一个选项符合题意。
1．在以下家用电器中使用温度传感器的是（）
A．空调机 B．家电遥控器 C．消毒柜 D．自动门
2．变压器副线圈两端电压为零时，原线圈两端的电压随时间的变化可能为（）
A. B. C. D.
3．如图表示一交流电的变化的图像，此交流电的有效值为( )
A. 10
B. 10
2
C. 5
D.
5
2
4．如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同．若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变．则三个盒子中的元件可能是（）
A. Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器
B. Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器
C. Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻
D. Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻
5．自行车的尾灯采用了全反射棱镜的原理，它虽然本身不发光，但在夜间骑行时，从后面开来的汽车发出的强光照到尾灯后，会有较强的光被反射回去，使汽车司机注意到前面有自行车．尾灯的构造如图所示。
下面说法正确的是（）
A．汽车灯光应从左面射过来，在尾灯的左表面发生全反射
B．汽车灯光应从左面射过来，在尾灯的右表面发生全反射
C．汽车灯光应从右面射过来，在尾灯的左表面发生全反射
D．汽车灯光应从右面射过来，在尾灯的右表面发生全反射
6．远距离输电中，当输送的电功率为P，输送电压为U时，输电线上损失的电功率为△P，若输送的电功率增加为2P，而输电线中损失的电功率减为△P/4,（输电线电阻不变）那么输电电压应增为（）
A. 32U
B. 16U
C. 8U
D. 4U
二、多项选择题（本小题共6小题，每小题4分，共24分。
每小题四个选项中至少有两个选项符合题意，全部选对得4分，漏选的得2分，错选的得0分）
7.下列关于传感器说法中正确的是（）
A. 话筒是一种常用的声传感器，其作用是将电信号转换为声信号
B. 电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号
C. 电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断
D. 光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
8.如图为某质点做简谐运动的图象，则由图线可知（）
A. t=2.5s 时，质点的速度与加速度同向
B. t=1.5s 时，质点的速度与t=0.5s 时速度等大反向
C. t=3.5s 时，质点正处在动能向势能转化的过程之中
D. t=0.1s 和t=2.1s 时质点受到相同的回复力
9.一列简谐横波沿x 轴传播，图甲为在1t s =时刻的波形图象，P 、Q 为介质中2x m =和3x m =处的两质点，图乙为某质点的振动图象，由图象可知，下列说法中正确的是（ ）
A. 该简谐横波一定沿x 轴正向传播，速度大小为lm/s
B. 图乙不可能是质点P 的振动图象
C. 2t s =时刻，质点P 的速度一定最大，且一定沿y 轴负方向
D. 3t s =时刻，质点Q 的速度一定最大，且一定沿y 轴负方向
10.如图1所示，在匀强磁场中，一矩形金属线圈绕与磁感线垂直的轴匀速转动。
线圈分别以不同的转速转动，产生的交变电动势图象如图2中曲线a 、b 所示，则（ ）
A. 两次t=0时刻线圈平面与中性面重合
B. 曲线a 、b 对应的线圈转速之比为2：3
C. 曲线a 表示的交流电动势频率为25Hz
D. 曲线b 表示的交流电动势最大值为10V
11.霍尔式位移传感器的测量原理如图所示，有一个沿z 轴正方向的磁场，磁感应强度B=B 0+kz （B 0、k 均为常数且k 为正数）。
将霍尔元件固定在物体上，保持通过霍尔元件的电流I 不变（方向如图所示），当物体沿z 轴正方向平移时，由于位置不同，霍尔元件在y 轴方向的上、下表面的电势差U 也不同,则（ ）
A ．磁感应强度
B 越大，上、下表面的电势差U 越大
B ．k 越大，传感器灵敏度（
U
z
∆∆）越高 C ．若图中霍尔元件是电子导电，则上表面电势高 D ．电流越大，上、下表面的电势差U 越小
12.一根通有交流电流I=I m sinωt 的长直导线PQ 与一个断开的矩形金属框在同一平面内且相距很近，如图所示。
设从P 到Q 为电流通过直导线的正方向。
若要使线框断开处的M 端电势高于N 端，则PQ 中的交变电流可能正经历着t=0开始的一个周期内的（ ）
A 、第一个1/4周期
B 、第二个1/4周期
C 、第三个1/4周期
D 、第四个1/4周期
三、填空题（每空3分，共24分）
13.实验小组的同学们用如图所示的装置做“用单摆测定重力加速度”的实验．
①选择好器材，将符合实验要求的单摆悬挂在铁架台上，应采用图__________中所示的固定方式．
②将单摆正确悬挂后进行如下操作，其中正确的是：__________（选填选项前的字母）． A ．测出摆线长作为单摆的摆长．
B ．把单摆从平衡位置拉开一个很小的角度释放，使之做简谐运动．
C ．在摆球经过平衡位置时开始计时．
D ．用秒表测量单摆完成1次全振动所用时间并作为单摆的周期．
③甲同学多次改变单摆的摆长并测得相应的周期，他根据测量数据画出了如图所示的图像，但忘记在图中标明横坐标所代表的物理量．你认为横坐标所代表的物理量是__________（选填“2
l ”“ l ”或其他），若图线斜率为k ，则重力加速度
g =__________（用k 表示）．
④乙同学画出了单摆做简谐运动时的振动图像如图所示，则摆线偏离竖直方向的最大摆角的正弦值约为__________（结果保留一位有效数字）．
14.在“用插针法测玻璃砖折射率“的实验中，玻璃砖的ab 边与a ′b ′边相互平行，aa ′边与bb ′边不平行．某同学在白纸上仔细画出了玻璃砖的两条边线aa ′和bb ′，如图所示． （1）实验时，先在玻璃砖的一侧插两枚大头针P 1和P 2以确定入射光线AO ．接着，眼睛在玻璃砖的 ______ （选填“同一侧”、“另一侧”）观察所插的两枚大头针P 1和P 2，同时通过插第三、第四枚大头针来确定从玻璃砖射出的光线．
（2）实验中是否要求四枚大头针的针帽在同一视线上？ ______ （填“是”或“否”）
（3）下列操作可以减小实验误差的是 ______ （填字母代号） A ．适当增大大头针P 1、P 2的间距
B ．选择玻璃砖相互平行的ab 、a ′b ′边来测量
C ．选用尽可能细的笔画线
D ．使AO 的入射角接近于90°．
四、计算题（共4小题，共54分）解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。
15.（12分）如图所示，截面为直角三角形ABC ，∠B ＝30°，斜边AB ＝a.棱镜材料的折射率为，n ＝2.在此截面所在的平面内，一条光线在距A 点为8
a
处的M 点垂直AC 射入棱镜，不考虑光线沿原路返回的情况，光线从玻璃砖的BC 边射出．求：
①画出光路图
②光从棱镜射出时的折射角？；
③光从棱镜射出时的射出点距B 多远？．
16.（12分）如图所示，实线为简谐波在t 时刻的图线，虚线为波在()0.01s t +时刻的图线．
（1）若波向左传播，求它可能传播的距离． （2）若波向右传播，求它的最大周期．
（3）若波速为500m/s，指出简谐波的传播方向．
17.（12分）如图所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为100 kW，用总电阻为10 Ω的输电线向远处送电。
为提高输电效率，发电站安装一变压比为1:20的升压变压器，到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器)。
对整个送电过程，求：
(1)输电线上的电流为多少；
(2)降压变压器的变压比为多少；
(3)输电线上损失功率占输电功率的百分比。
18.（18分）如图所示，ab=25cm，ad=20cm，匝数为50匝的矩形线圈。
线圈总电阻r=1Ω 外电路电阻R =9Ω 。
磁感应强度B=0.4T。
线圈绕垂直于磁感线的OO’ 轴以角速度50rad/s匀速转动。
求：
（1）从此位置开始计时，它的感应电动势的瞬时值表达式。
（2）1min内R上消耗的电能。
（3）当从该位置转过60°时，通过R上瞬时电功率是多少？
（4）线圈由如图位置转过30°的过程中，通过R的电量为多少？
参考答案
一、单选题
1. A
2.B
3.C
4.C
5.C
6.D
二、多选题
7.BCD 8.AC 9.BC 10.ACD 11.ABC 12.AD
三、填空题
13.①乙② B C ③l 4π²/K²④0.04
14.（1）另一侧（2）否（3）AC
四、计算题
15. ①② 45°③
3 4
a
16.① 3+4n ②0.04s ③向右
17.①10A ②45:1 ③ 1％
18.（1）（2）6750J
（3）56.25W （4）0.05C。
