吊耳加工图：之杨若古兰创作
材质：Q235钢板割制.
建造请求：板材无缺陷，内孔圆整，孔径宜接近轴径，无割口，无毛刺，外缘平齐，角部过渡油滑，无割口.
板厚：制做吊耳最小板厚8mm，板厚以实际板厚为准，不该按标称板厚选用，下表板厚尺寸为最小值，轴径以实际卡环轴径为准.
焊接请求：吊耳焊接牢固，焊接处母材强度大于吊耳强度，焊缝高度大于1/2板厚，焊缝无开口，无夹碴，无咬边.
使用请求：吊耳无侧向受力，如有侧向力则需加设加筋板.
吊耳承重Q卡环轴径D孔径d板厚δ边宽b 外形尺寸A 2T2430㎜10mm>20㎜80㎜
3T3340㎜10mm>30㎜120㎜
5T3950㎜10mm>40㎜140㎜
10T5670㎜16mm>40㎜160㎜
20T8090㎜20/24mm>60㎜220㎜
附图：。
起重吊耳标准
起重吊耳标准文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]COSCO (NANTONG) SHIPYARD CO.,LTD.工艺技术文件TECHNICAL DOCUMENT工程名称WORKS ITEM：起重吊耳选用标准工号WORKS NUMBER：编制ORGNIAZATION：校对PROOF-READING：审核CHECK BY：起重吊耳选用标准一．对吊耳制作与安装的工艺要求：1）吊耳所用的钢材应具有良好的可焊性。
焊接应采用碱性焊条（如J507焊条），焊脚尺寸应符合规定要求。
2）吊耳的孔眼宜采用钻孔。
气割孔眼应磨光，以免损坏索具。
3）吊耳的安装位置应与分段的重心对称，以保持吊耳负荷的均衡和分段吊运的平稳。
4）吊耳的安装方向应与其受力方向一致，以免产生扭矩。
5）吊耳通常应布置在分段中纵、横构件交叉处，或至少布置在分段的一根刚性构件上。
6）吊耳安装处的船体内部构件应进行双面连续焊，连续焊范围约1m。
吊耳及其安装处船体内部构件的焊接质量，均应作认真检查。
二．常用吊耳的形式与规格：1）A型吊耳的形式和规格，见图1。
此规格适用于屈服点为235N/mm2（24kgf/mm2）的钢材。
图1 吊耳厚度曲线注：对于使用负荷超过10吨的A型吊耳要求开坡口深熔焊，使用负荷超过15吨的A型吊耳要求开坡口全焊透。
2）B型吊耳的形式和规格，见表1。
表1 B型吊耳的形式和规格注：此表适用于屈服点为235N/mm2（24kgf/mm2）的钢材。
本吊耳仅对吊耳安装位置母材板厚较薄时选用，其它情况下不推荐使用。
3）D型吊耳的形式和规格，见表2。
表2 D型吊耳的形式和规格注：（1）此表适用于屈服点为：235N/mm2（24kgf/mm2）的钢材。
（2） 对于使用负荷超过15吨的D 型吊耳要求开坡口深熔焊，使用负荷超过20吨的D 型吊耳要求开坡口全焊透。
三． 起重吊耳的强度计算：吊耳的允许负荷按下式计算： 式中：P ——吊耳允许的负荷，kgf ；D ——起重量（包括加强材料等重量），kgf ； c ——不均匀受力系数，取c=1.5~2； n ——同时受力的吊耳数。

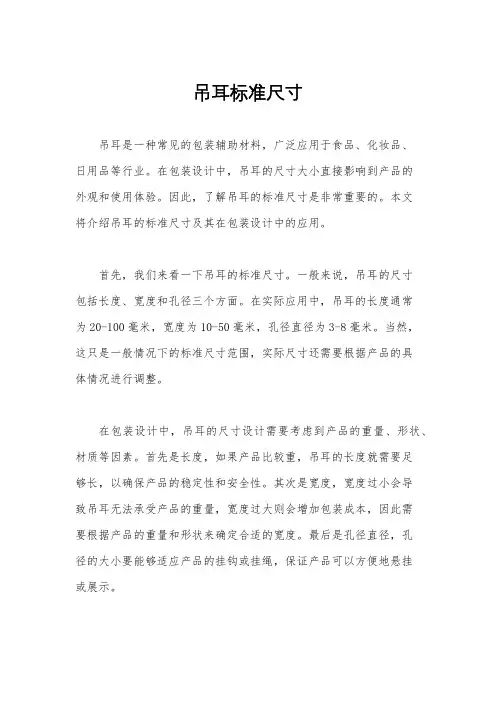

吊耳标准尺寸
吊耳标准尺寸吊耳是一种常见的包装辅助材料，广泛应用于食品、化妆品、日用品等行业。
在包装设计中，吊耳的尺寸大小直接影响到产品的外观和使用体验。
因此，了解吊耳的标准尺寸是非常重要的。
本文将介绍吊耳的标准尺寸及其在包装设计中的应用。
首先，我们来看一下吊耳的标准尺寸。
一般来说，吊耳的尺寸包括长度、宽度和孔径三个方面。
在实际应用中，吊耳的长度通常为20-100毫米，宽度为10-50毫米，孔径直径为3-8毫米。
当然，这只是一般情况下的标准尺寸范围，实际尺寸还需要根据产品的具体情况进行调整。
在包装设计中，吊耳的尺寸设计需要考虑到产品的重量、形状、材质等因素。
首先是长度，如果产品比较重，吊耳的长度就需要足够长，以确保产品的稳定性和安全性。
其次是宽度，宽度过小会导致吊耳无法承受产品的重量，宽度过大则会增加包装成本，因此需要根据产品的重量和形状来确定合适的宽度。
最后是孔径直径，孔径的大小要能够适应产品的挂钩或挂绳，保证产品可以方便地悬挂或展示。
除了上述的标准尺寸外，吊耳的形状也是包装设计中需要考虑的重要因素。
常见的吊耳形状包括长方形、圆形、椭圆形等，不同形状的吊耳能够为产品带来不同的视觉效果和包装风格。
在选择吊耳的形状时，需要考虑产品的整体设计风格和市场定位，以确保吊耳与产品相匹配，为产品增添吸引力。
总的来说，吊耳作为包装设计中的重要辅助材料，其标准尺寸的选择对产品的包装效果和实用性有着重要的影响。
在实际设计中，设计师需要综合考虑产品的重量、形状、材质等因素，合理选择吊耳的尺寸和形状，以达到最佳的包装效果。
希望本文介绍的吊耳标准尺寸对您在包装设计中能够起到一定的参考作用。
在包装设计中，吊耳的尺寸设计需要考虑到产品的重量、形状、材质等因素。
首先是长度，如果产品比较重，吊耳的长度就需要足够长，以确保产品的稳定性和安全性。
其次是宽度，宽度过小会导致吊耳无法承受产品的重量，宽度过大则会增加包装成本，因此需要根据产品的重量和形状来确定合适的宽度。
